Рассмотрим Mercedes-Benz GLK 220 с двигателем серии ОМ651. После визуального осмотра автомобиля стало ясно что проще вытянуть мотор и на стенде устранить все дефекты.

Причина течи масла

Для современных автомобилей, с большими пробегами, течи масла и антифриза обычное дело. Мерседес не является исключением. Это спровоцировано тем что в наше время все больше деталей изготавливаются из пластика, а уплотнители из некачественной резины.Эти оба материала, под воздействием высоких температур, со временем пересыхают и теряют свои свойства, иногда разрушаются.

Инструменты и материалы для устранения течи масла с двигателя

Для проведения этой процедуры, на снятом моторе, нам понадобится инструмент:

  • Битки типа Torx Т30, Т55.
  • Головки Torx Е10, Е11, Е12, Е14.
    • Пассатижи (плоскогубцы).
  • Торцевые головки 8 мм, 10 мм.

    Запчасти что приходится менять дабы устранить течь масла с двигателя:

  • Впускной коллектор А 651 090 00 37, мы установили аналог metzger 2100010.

  • Прокладки впускного коллектора А 651 091 02 60, А 651 091 00 60 и А 651 091 03 60.
  • Прокладки (кольцо) дроссельной заслонки А 651 091 04 60 * 2шт.
  • Прокладки узла рециркуляции отработанных газов: А 651 142 07 80, А 651 142 04 80 и А 651 142 12 80.
  • Прокладки масляного теплообменника: А 651 184 04 80 и А 651 184 08 80, А 019 997 05 45., А 019 997 04 45 * 2шт. (второе подошло к заглушке клапана сброса давления масла).
  • Герметик Victor Reinz 70-31414-20.

В данном фотоотчете указаны возможные дефекты и методы их устранения.

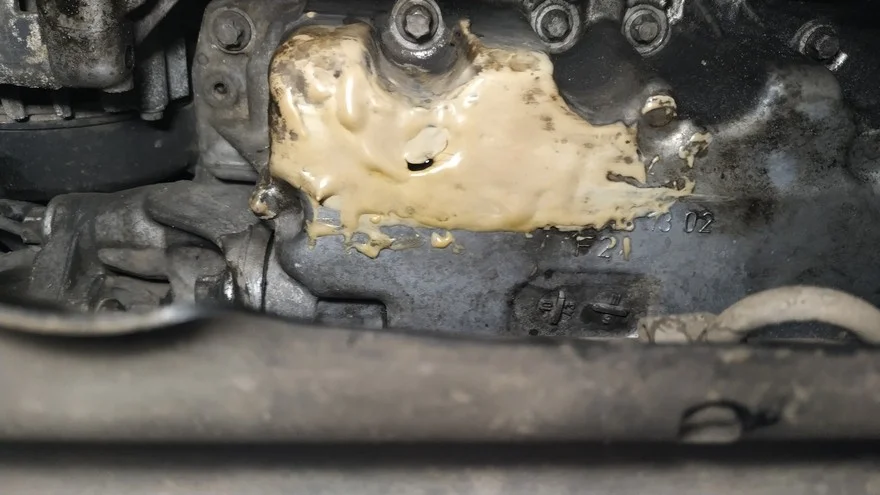

Step 1
1

При осмотре выявлена течь поддона спереди (треснутый и клееный).

Step 2

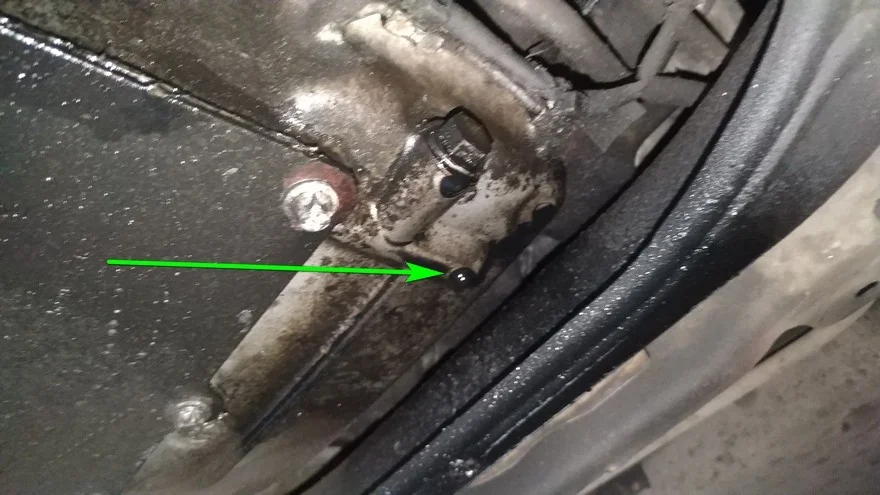

2

И течь сзади поддона (трещина).

Step 3

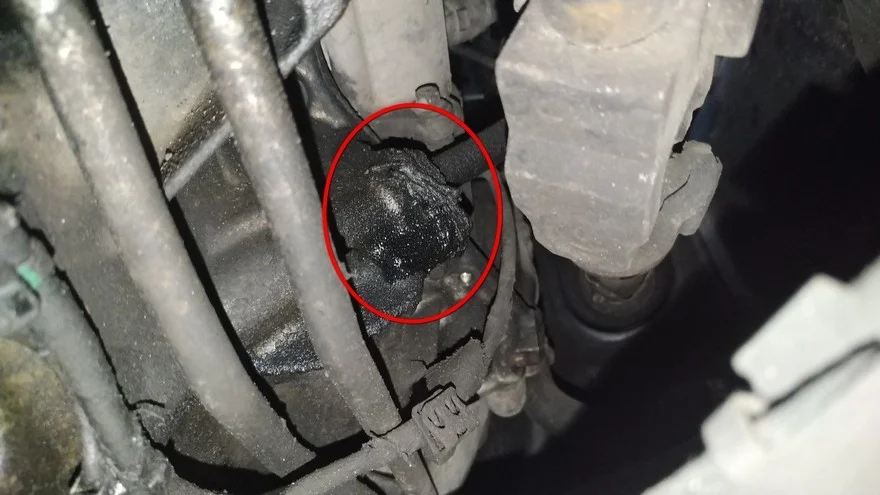

3

Запотевание масляного щупа.

Step 4
4

И многочисленные потеки на левой части мотора.

Step 5

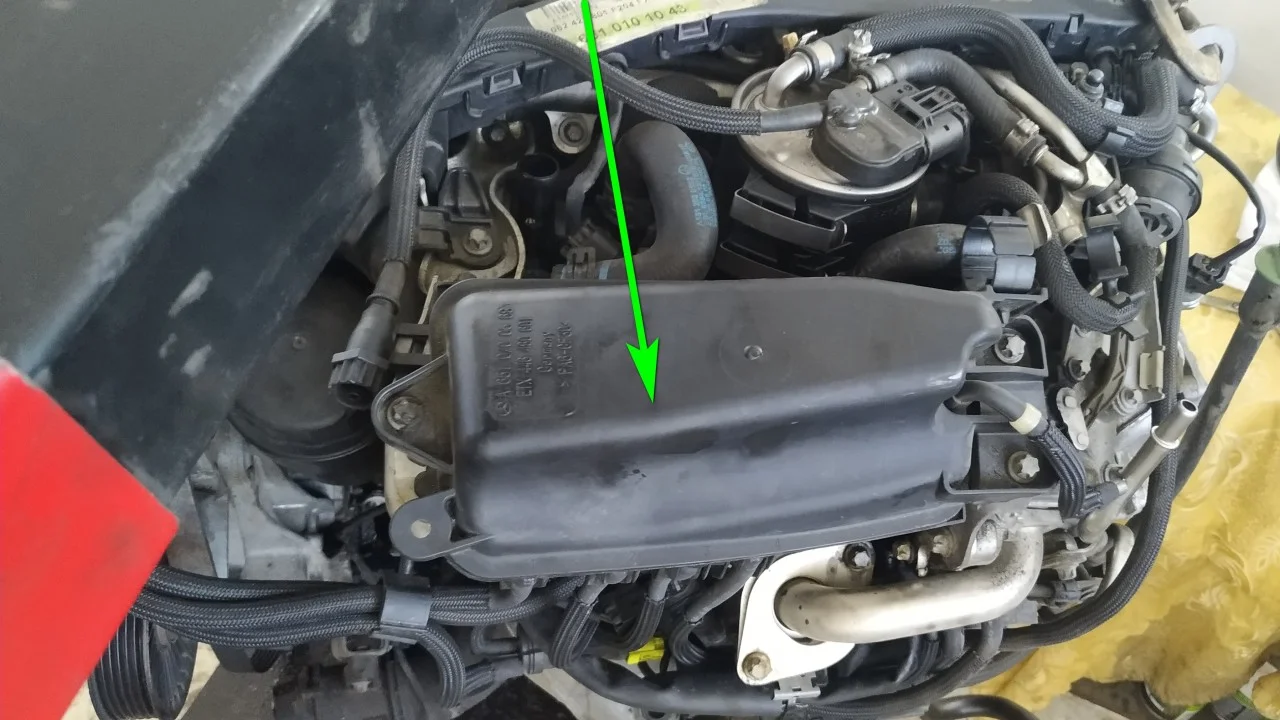

5

Дефектовку начинаем со снятия вакуумного ресивера.

Step 6

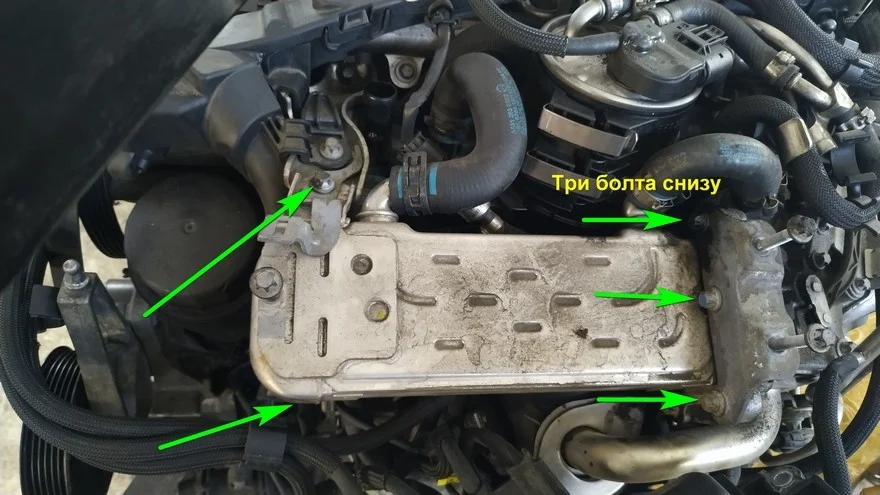

6

Далее снимаем теплообменник отработанных газов (ОГ). Открутив 8 болтов Е10, и два патрубка системы охлаждения.

Step 7
7

Где невозможно подлезть головкой Е10, используем обычную 8 мм.

Step 8

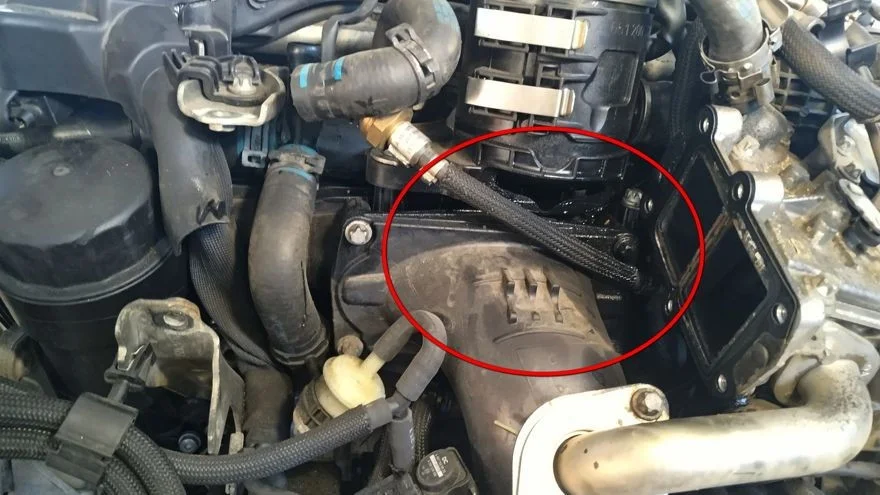

8

Здесь тоже видны следы прорыва масляных паров.

Step 9

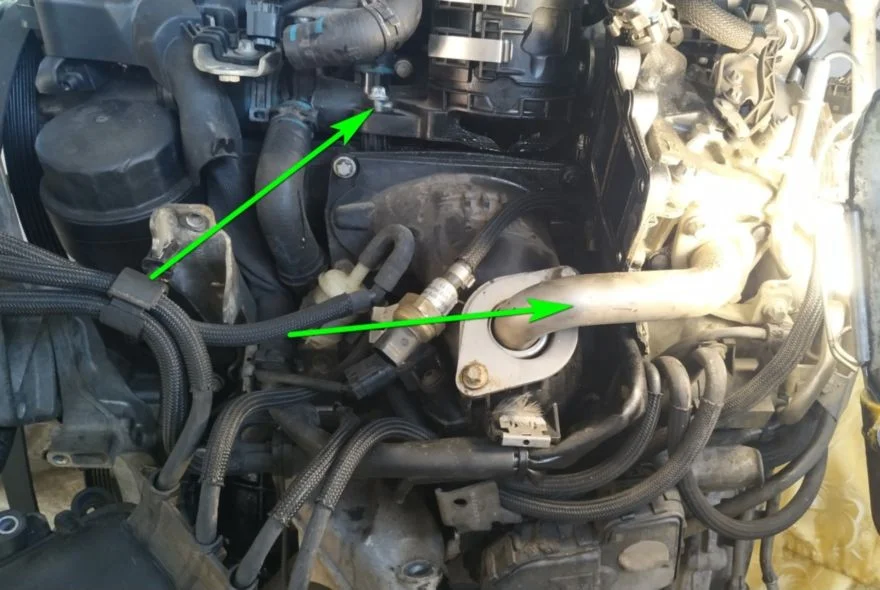

9

Откручиваем датчик и трубку подвода ОГ.

Step 10

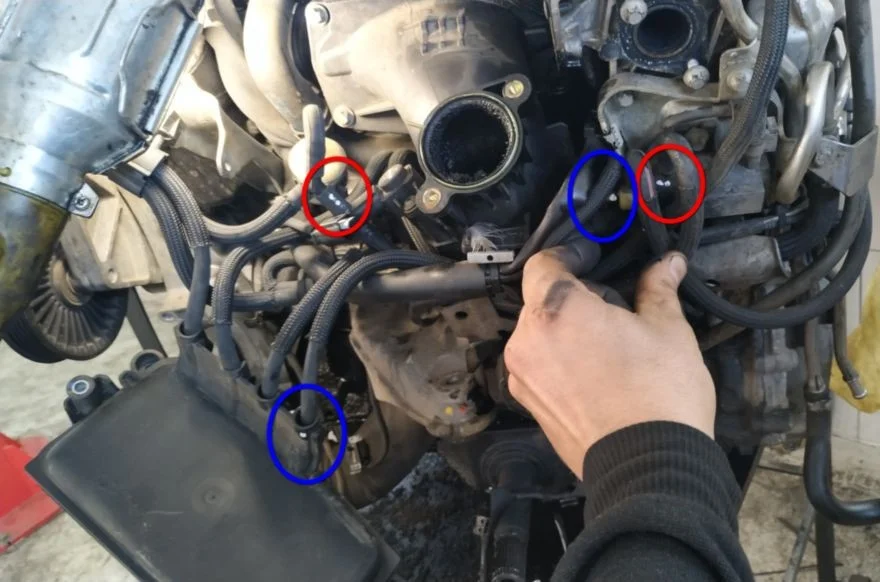

10

Вакуумные трубочки лучше пометить, чтобы при сборке было проще. Проводку можно не метить, фишки все разные.

Step 11
11

И здесь потеки.

Step 12

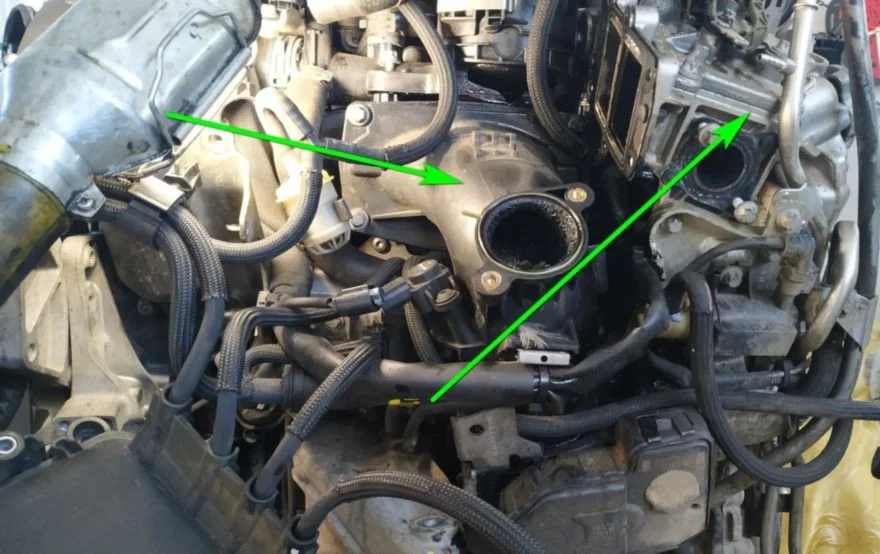

12

Снимаем узел подачи воздуха и узел ЕГР, предварительно отключив всю необходимую проводку.

Step 13
13

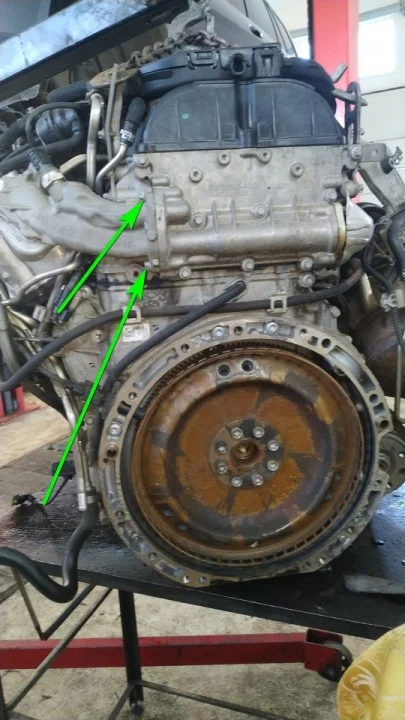

ЕГР откручиваем здесь.

Step 14

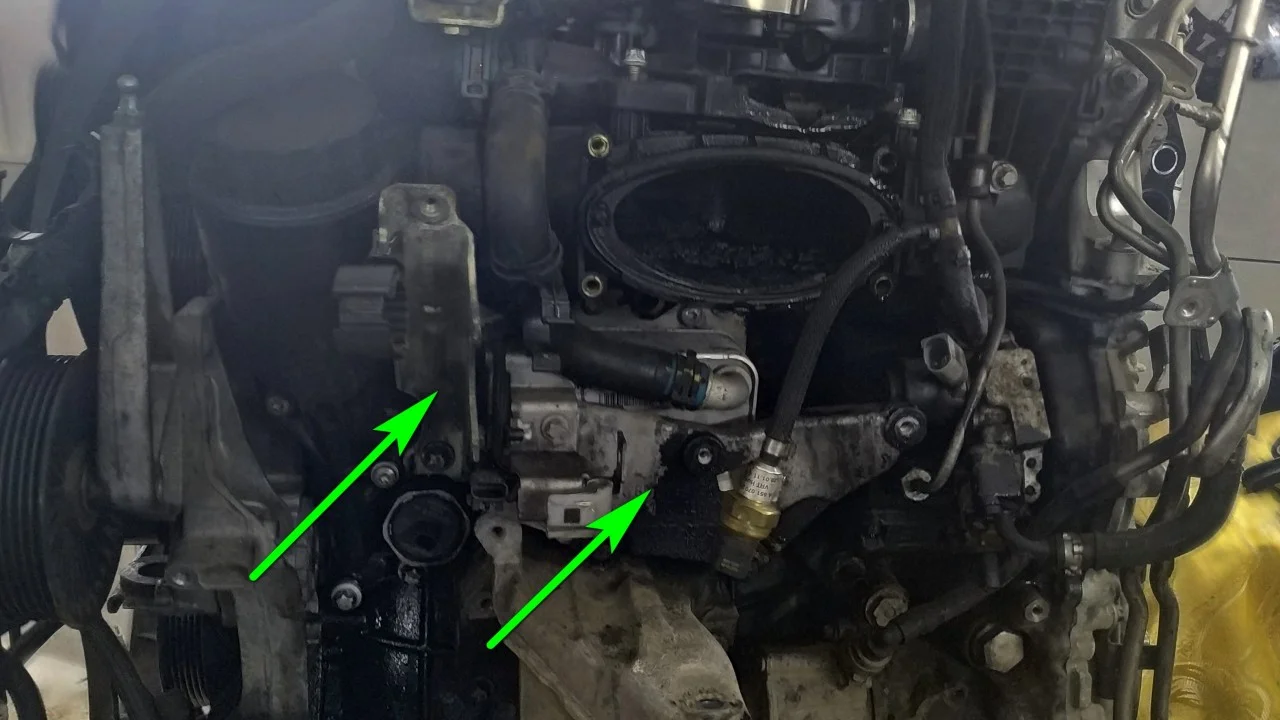

14

Чтобы снять масляный теплообменник снимаем два кронштейна.

Step 15

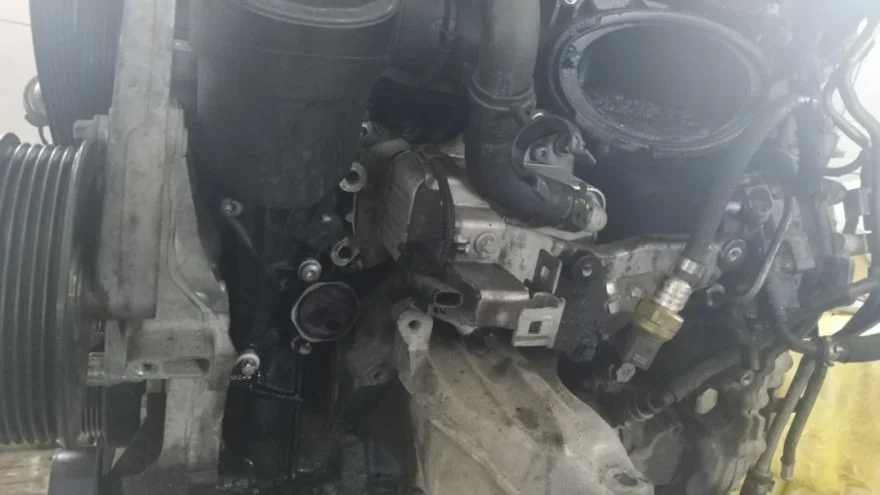

15

Откручиваем 6 болтов крепления теплообменника.

Step 16

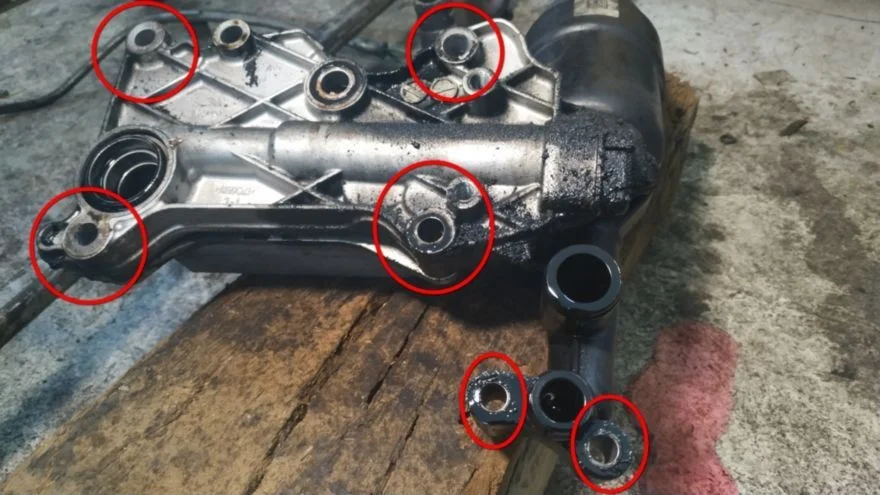

16

Расположение болтов.

Step 17
17

Выявлена основная течь. Из под клапана сброса давления масла.

Step 18

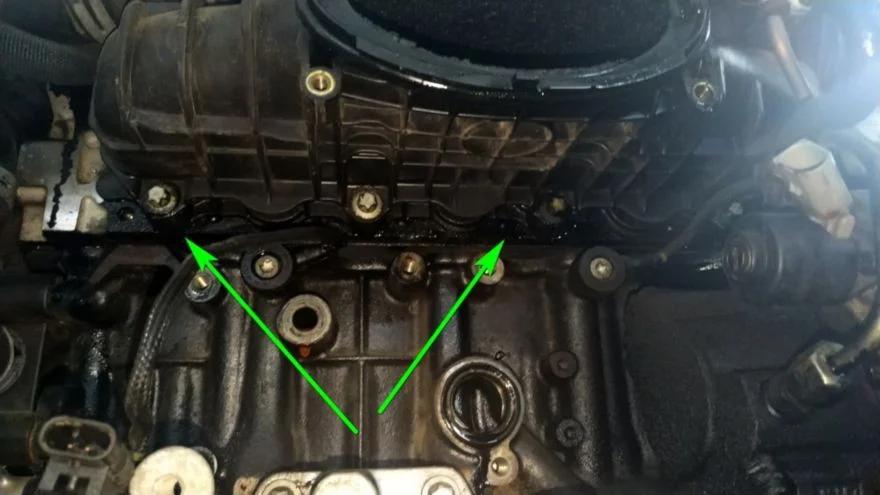

18

Подтекания из под впускного коллектора.

Step 19
19

А также механизмом изменяемой геометрии впуска.

Step 20

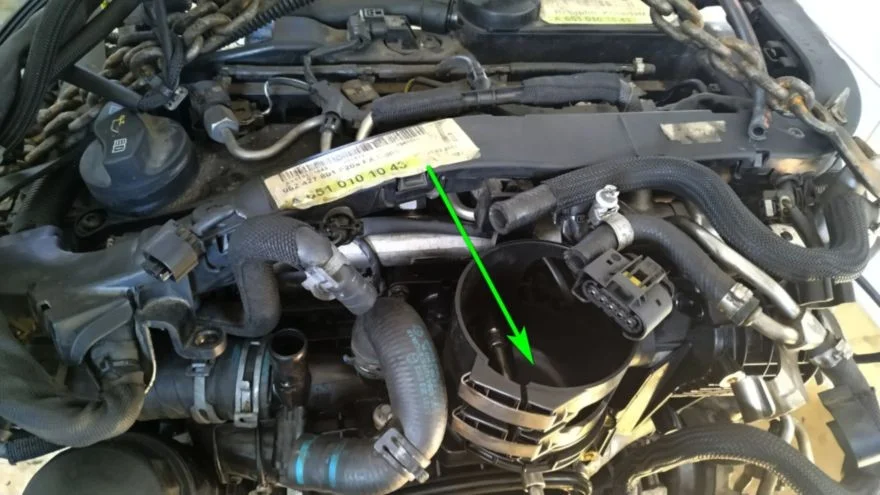

20

Для снятия впускного коллектора нужно снять стакан топливного фильтра.

Step 21
21

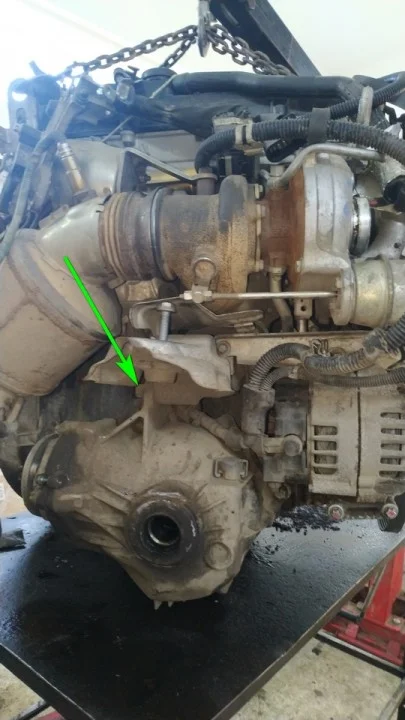

Приступаем к снятию поддона. Откручиваем поддержку переднего редуктора здесь.

Step 22

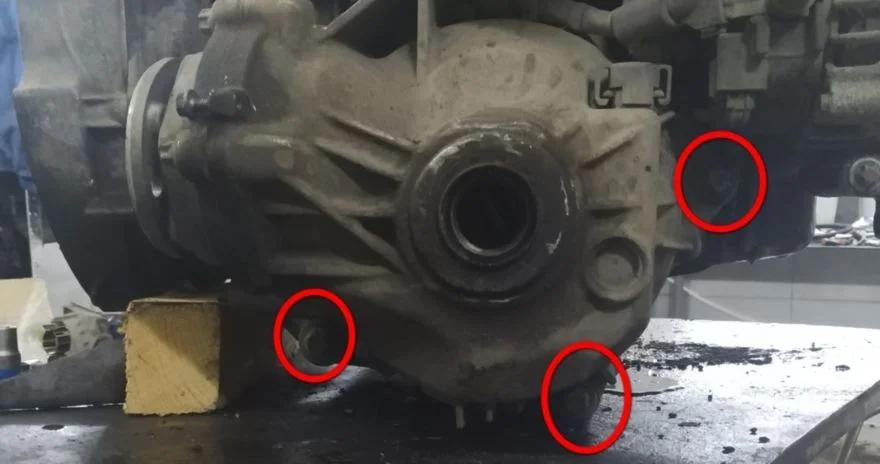

22

И три болта его крепления.

Step 23

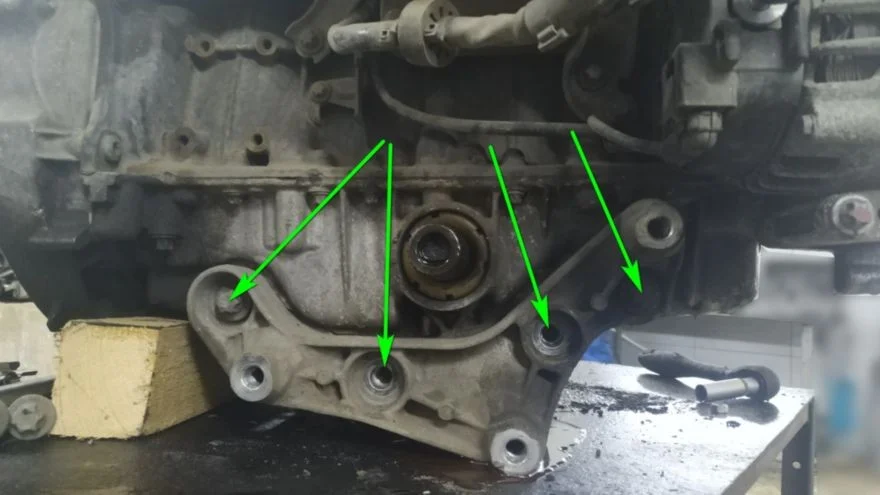

23

Снимаем кронштейн крепления редуктора.

Step 24
24

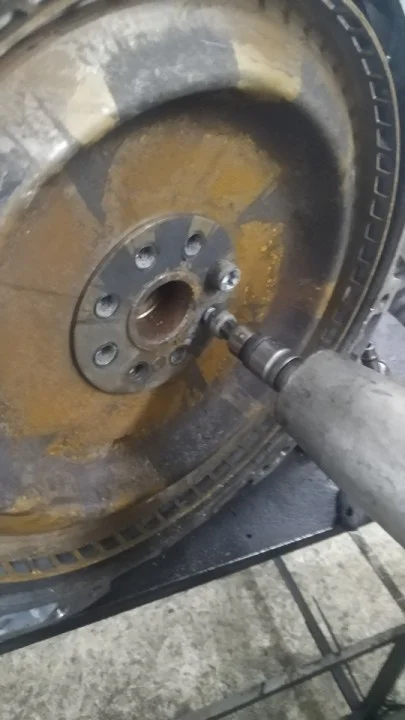

Далее следует открутить маховик (его можно не метить, становится лишь в одном положении).

Step 25

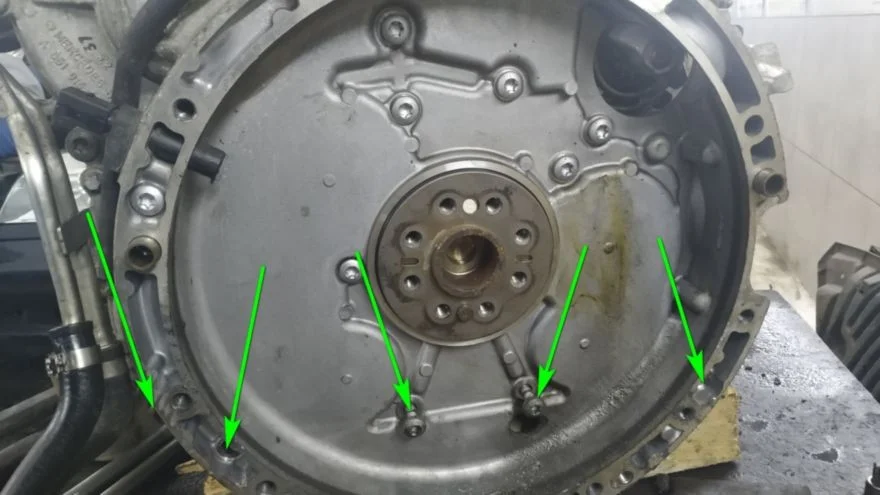

25

Выкручиваем 5 болтов поддона.

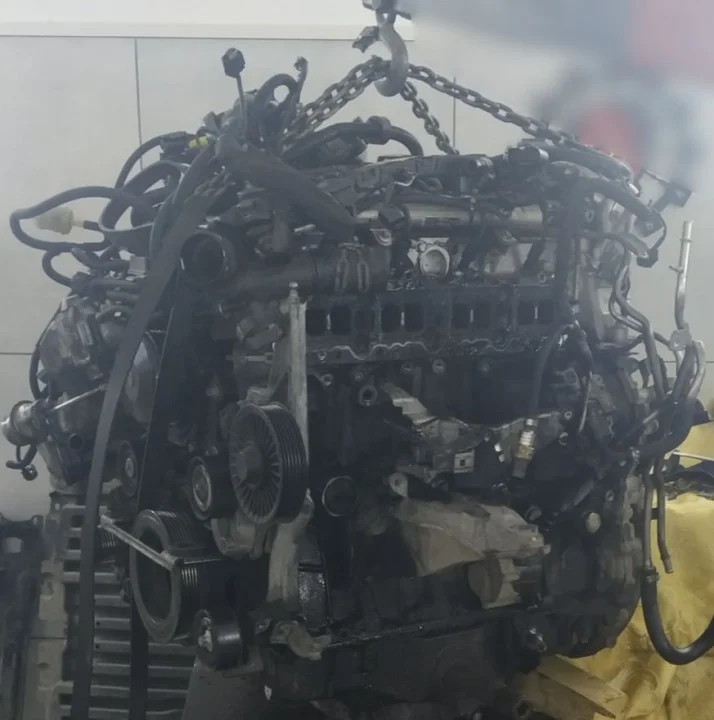

Step 26
26

Вывешиваем мотор.

Step 27

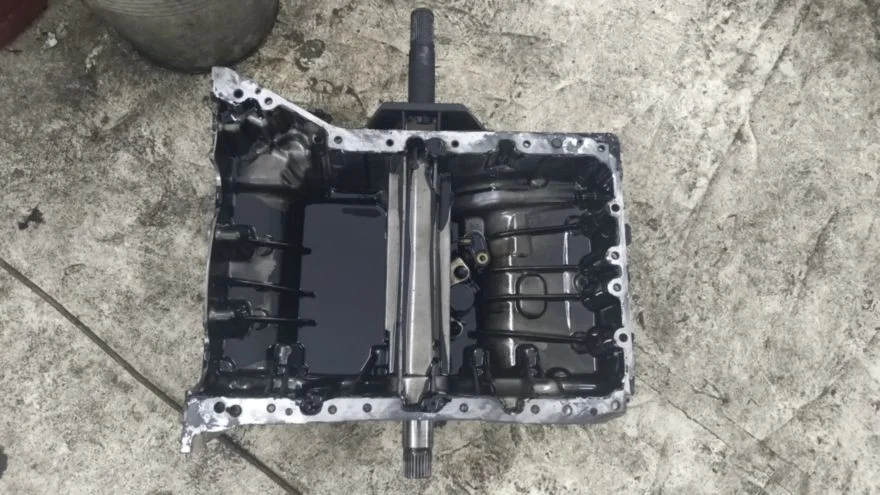

27

Снимаем картер двигателя, предварительно открутив 20 болтов под головку Е10.

Step 28

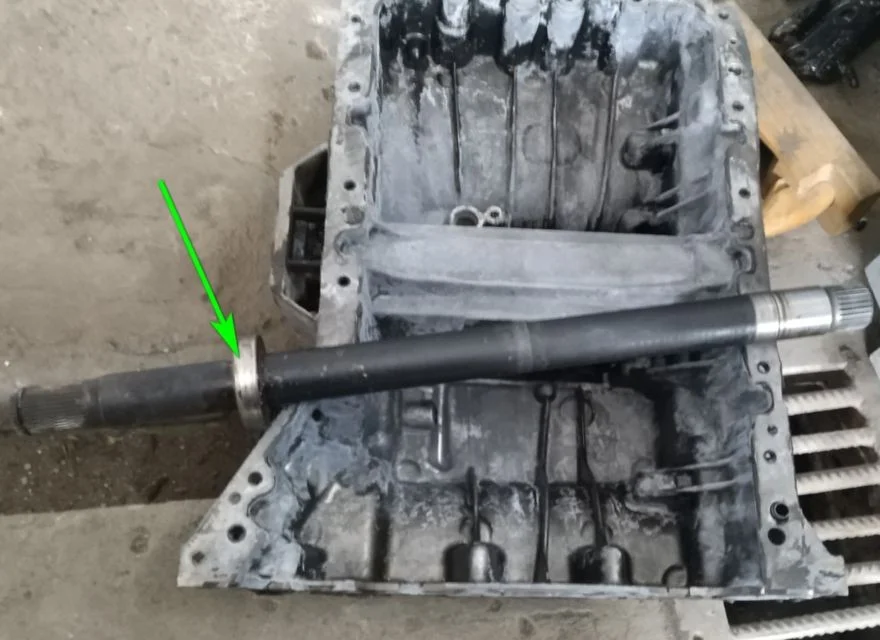

28

Пока поддон снят, можно заменить подшипник промвала.

Step 29
29

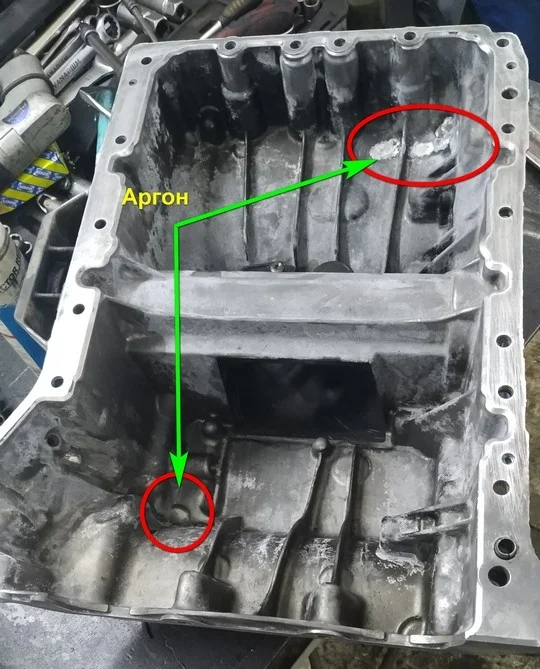

Поддон поварен, вымыт и подготовлен к установке.

Step 30

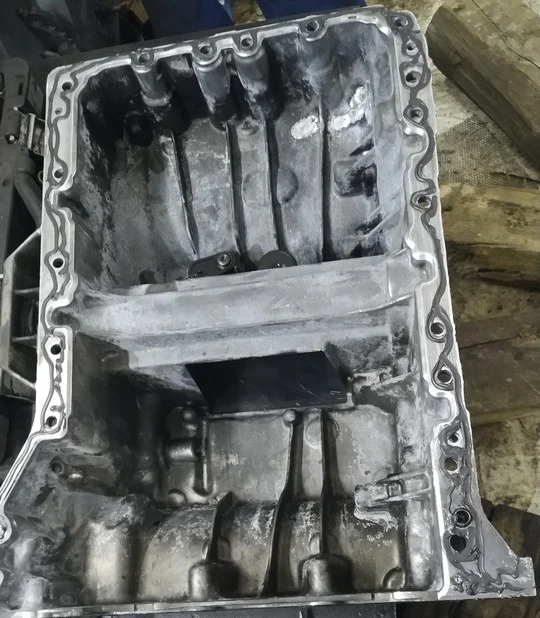

30

Плоскость мажем герметиком.

Step 31

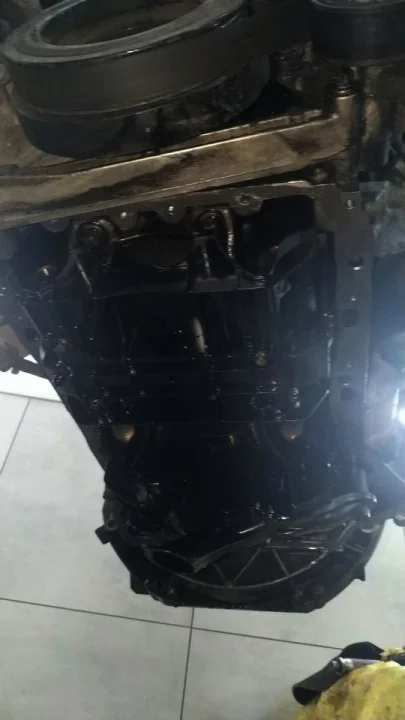

31

Также очищаем и подмазываем герметиком плоскость блока.

Step 32
32

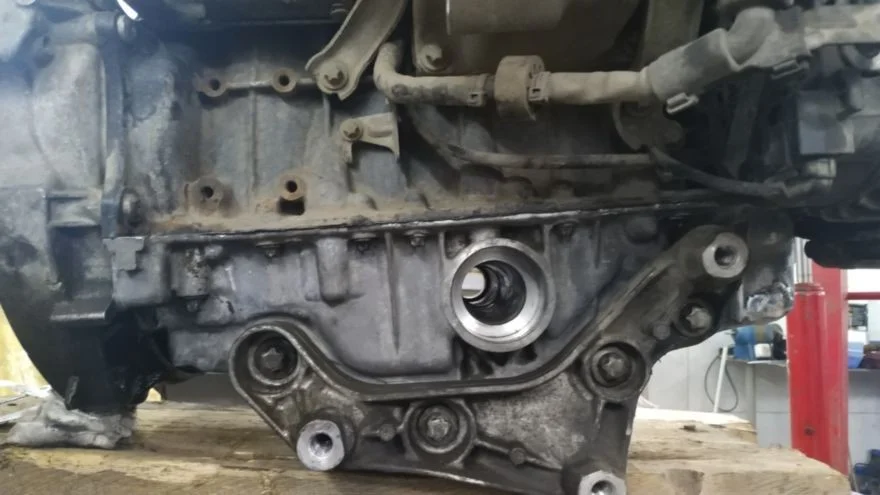

Устанавливаем поддон, и кронштейн.

Step 33
33

Устанавливаем маховик и редуктор.

Step 34
34

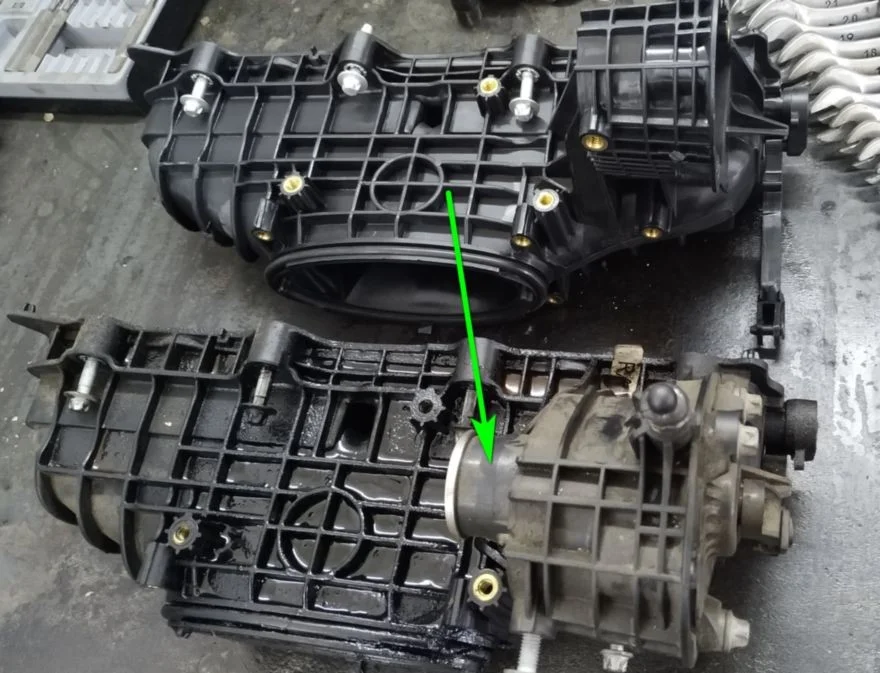

Старый и новый впускные коллектора. Перекручиваем привод заслонок коллектора.

Step 35

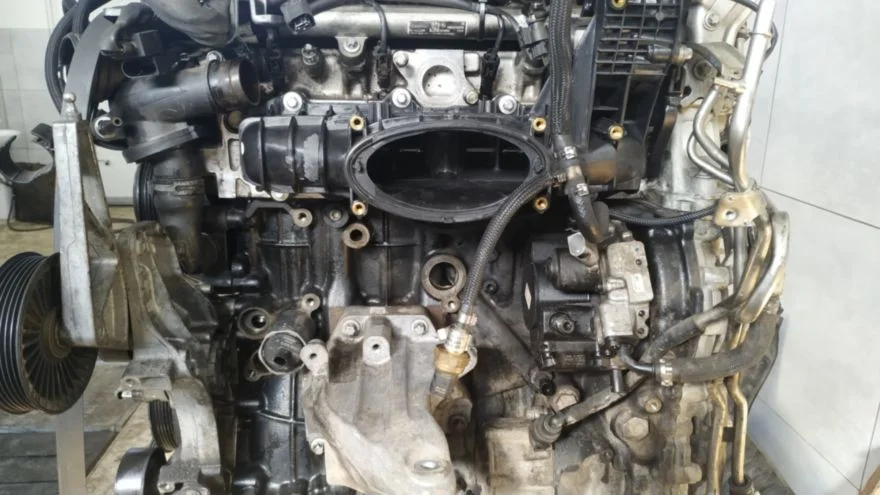

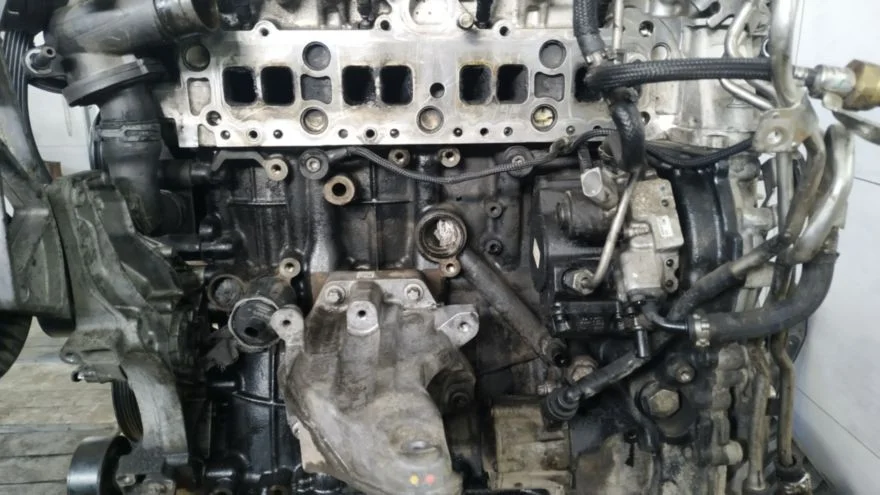

35

Подготавливаем поверхности блока (ГБЦ).

Step 36
36

Устанавливаем коллектор на место. На новом болты под Е11, старые Е10.

Step 37

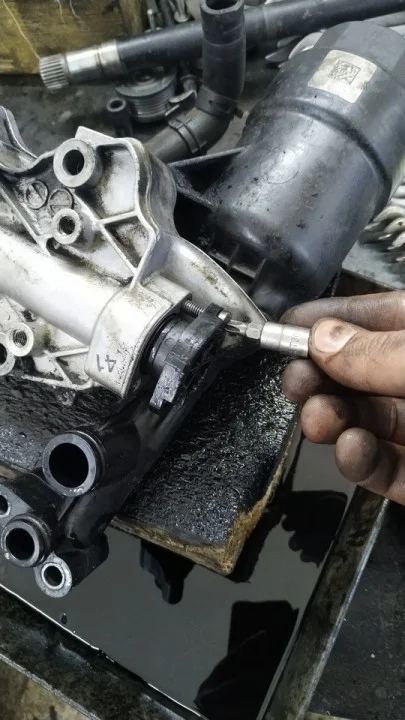

37

Подготавливаем теплообменник (меняем уплотнительные кольца).

Step 38
38

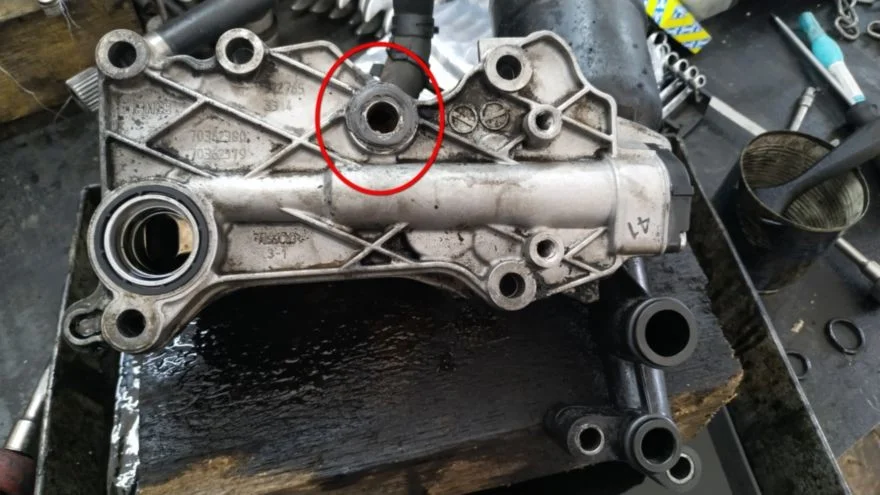

К сожалению, с покупкой уплотнителя канала системы охлаждения возникли трудности, “садим” на герметик.

Step 39
39

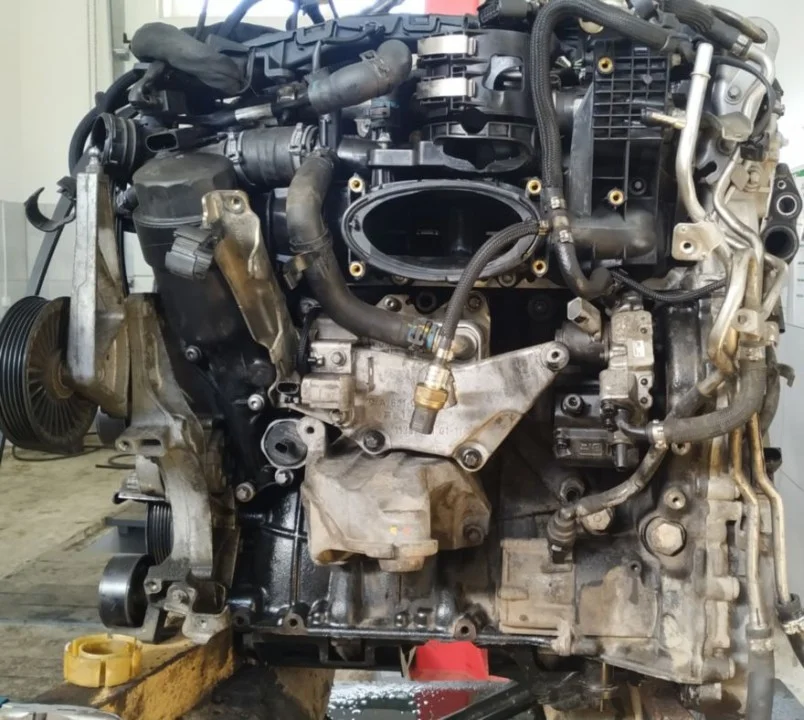

Устанавливаем теплообменник, кронштейны и стакан топливного фильтра.

Step 40

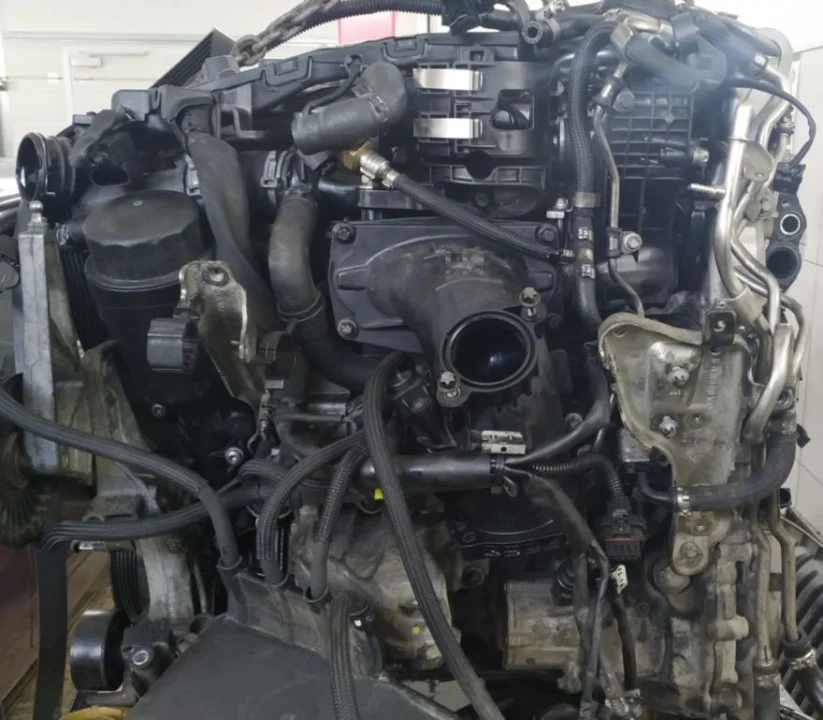

40

Устанавливаем “колено” канала подачи воздуха, и накидываем проводку.

Step 41

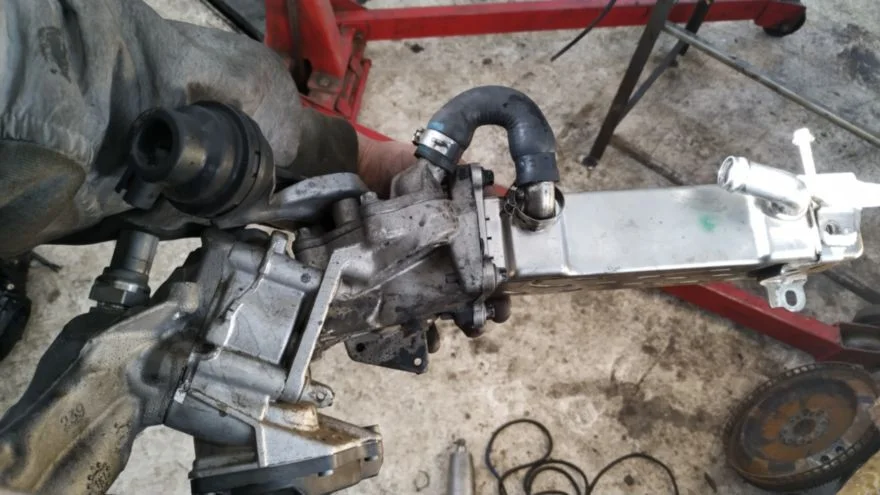

41

Узел ЕГР можно устанавливать в сборе.

Step 42
42

Устанавливаем ЕГР на свое место.

Step 43

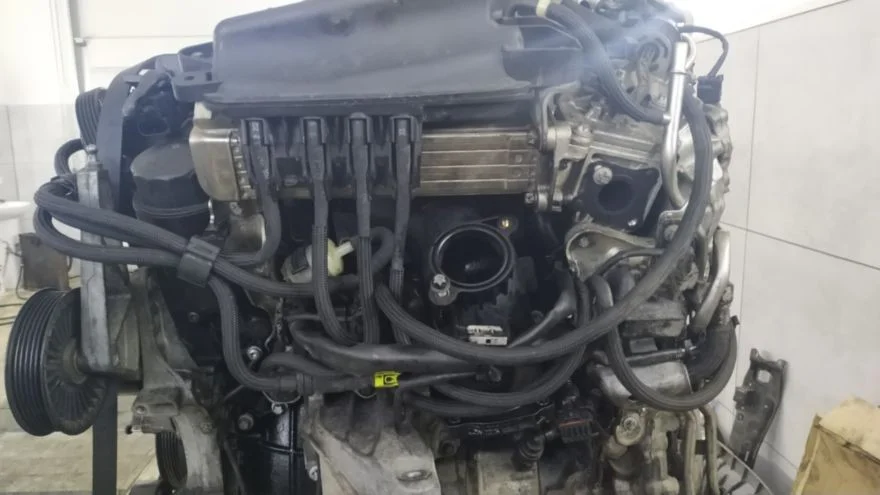

43

Устанавливаем и подключаем систему вакуумного управления.

Step 44
44

В завершение прикручиваем трубку ЕГР. Агрегат готов к установке...
