Замена ремня ГРМ и помпы на Opel Zafira B

Опель зафира с дизельным двигателем 1.7. В данном фотоотчете мы покажем вам как произвести замену ремня ГРМ и насоса охлаждающей жидкости.

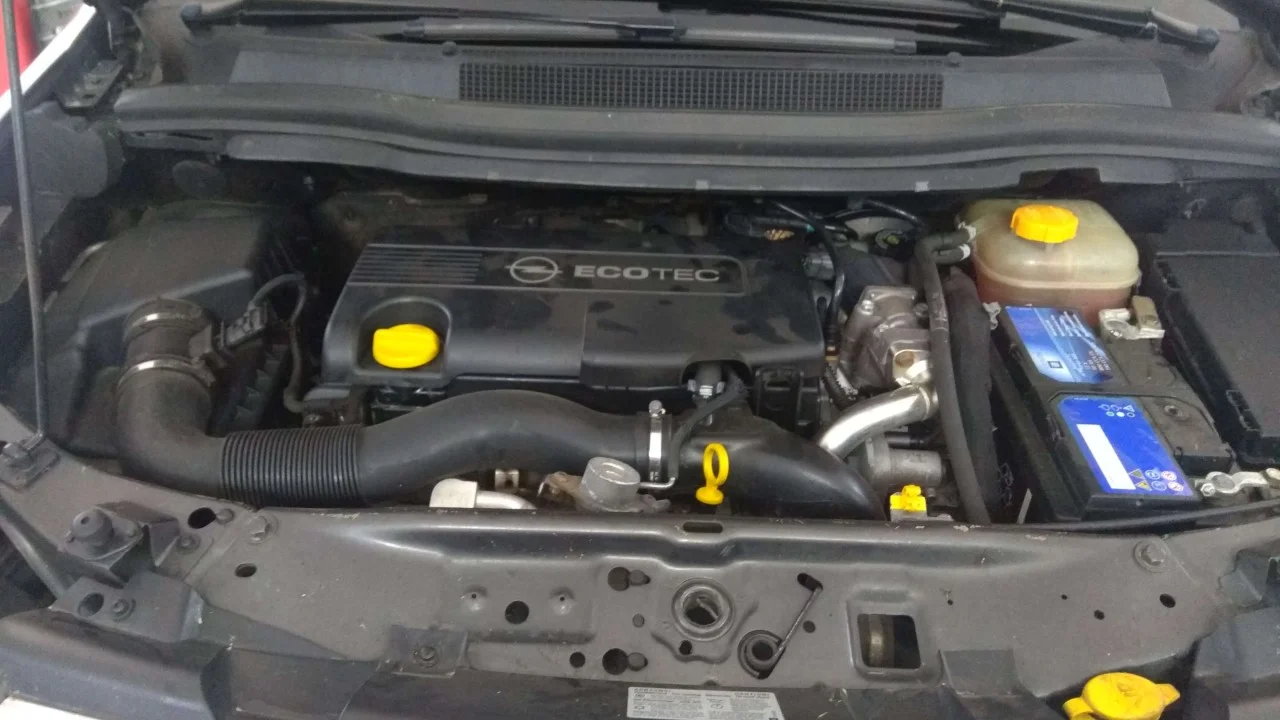

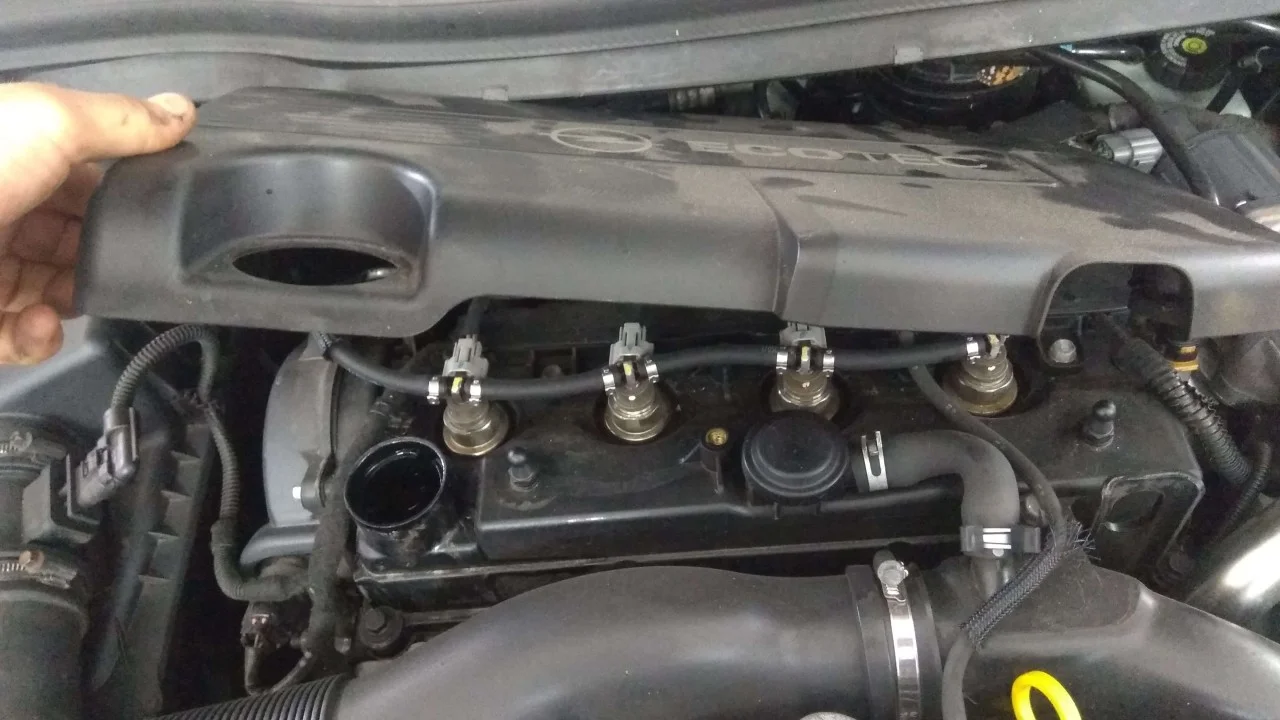

Для лучшего доступа снимаем верхнюю крышку двигателя, открутив маслозаливную горловину и вытащив крышку из направляющих на двигателе.

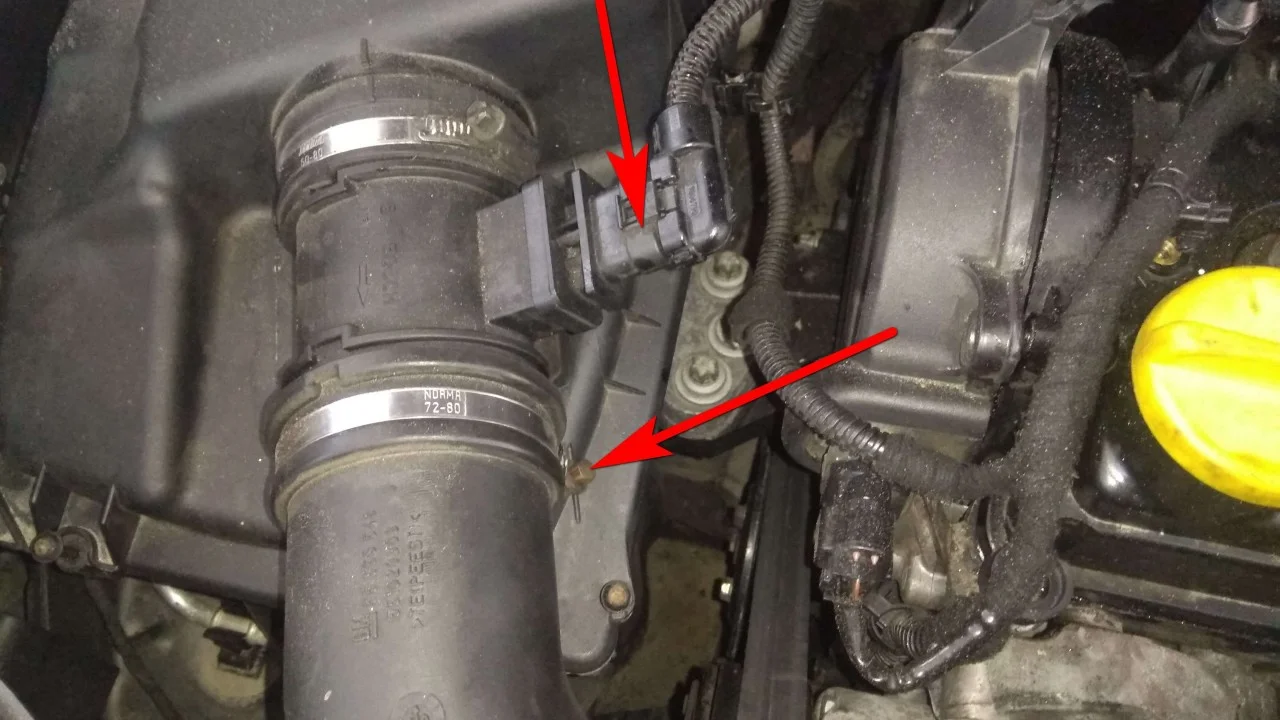

Далее приступим к снятию корпуса воздушного фильтра. Отключаем разъем ДМРВ и снимаем патрубок, открутив хомут, воротком с головкой на 7мм.

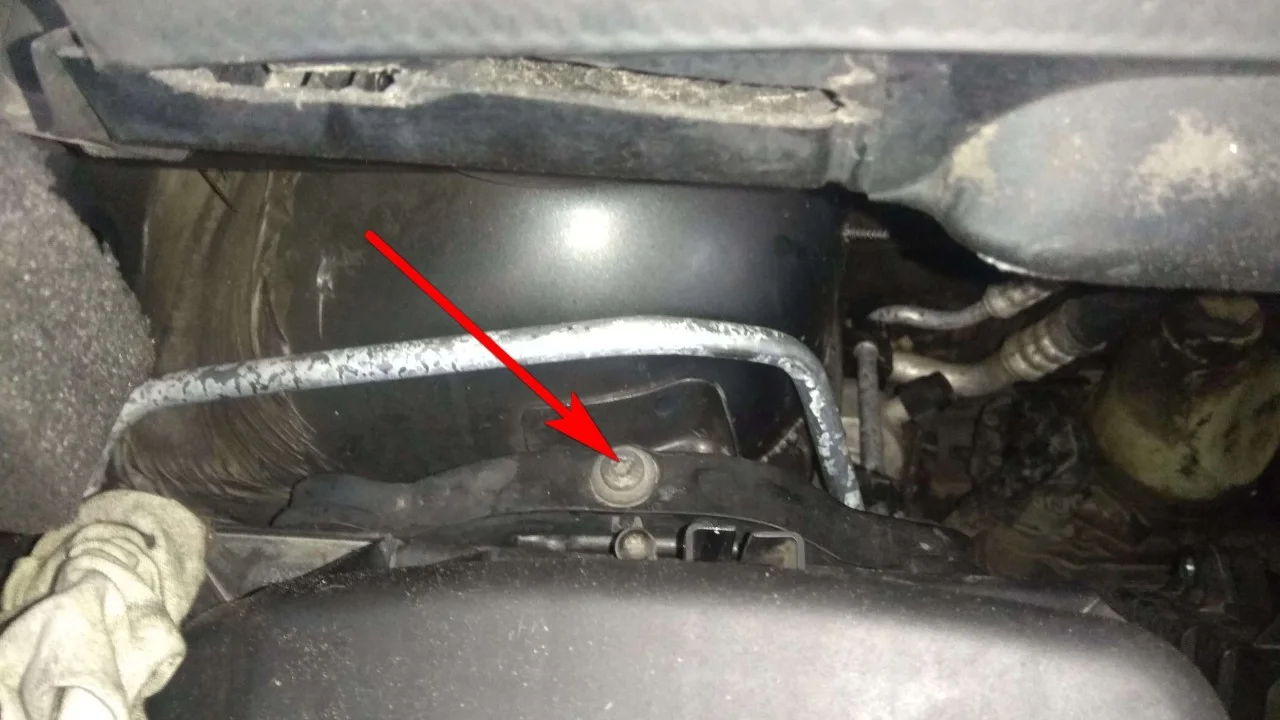

Ключом torx T30 откручиваем болт кронштейна корпуса фильтра.

И вытягиваем сам корпус, выдернув нижний кронштейн из своего паза и отсоединив шланг, указанный стрелкой.

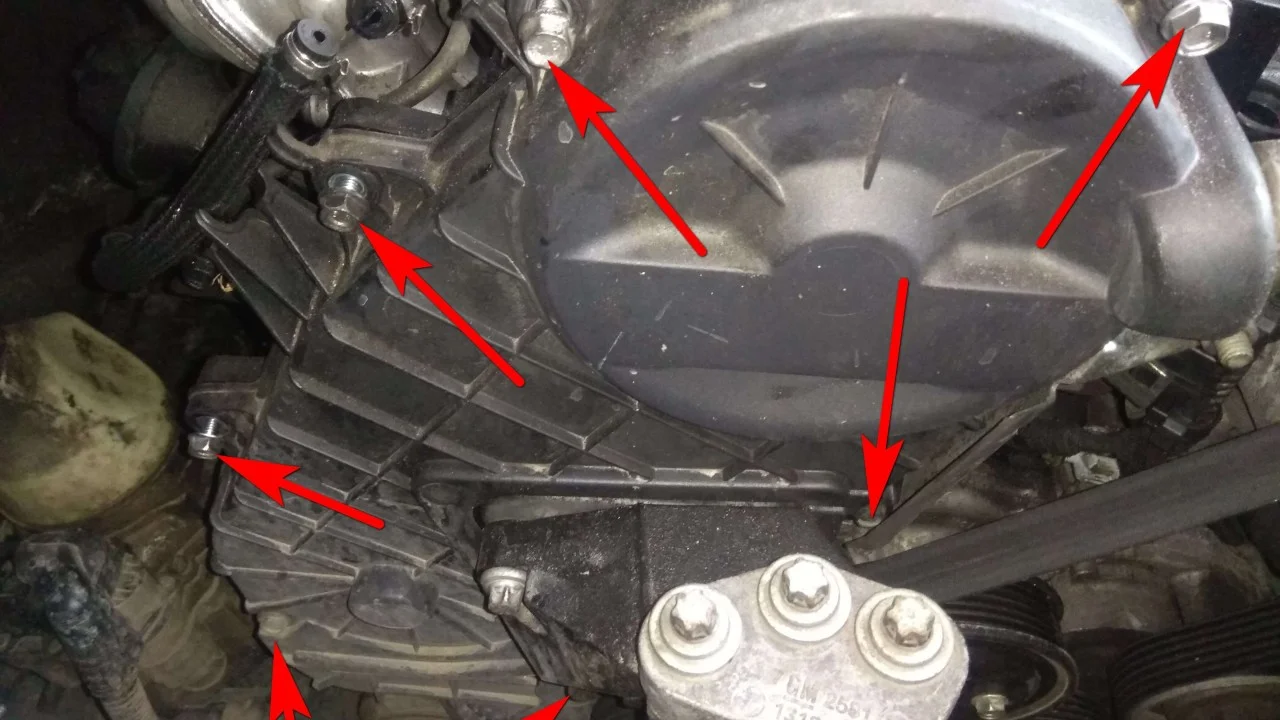

Теперь мы имеем больший доступ к механизму ГРМ. С помощью маленькой трещетки с головкой на 10мм откручиваем болты крепления защитного пластика ремня ГРМ.

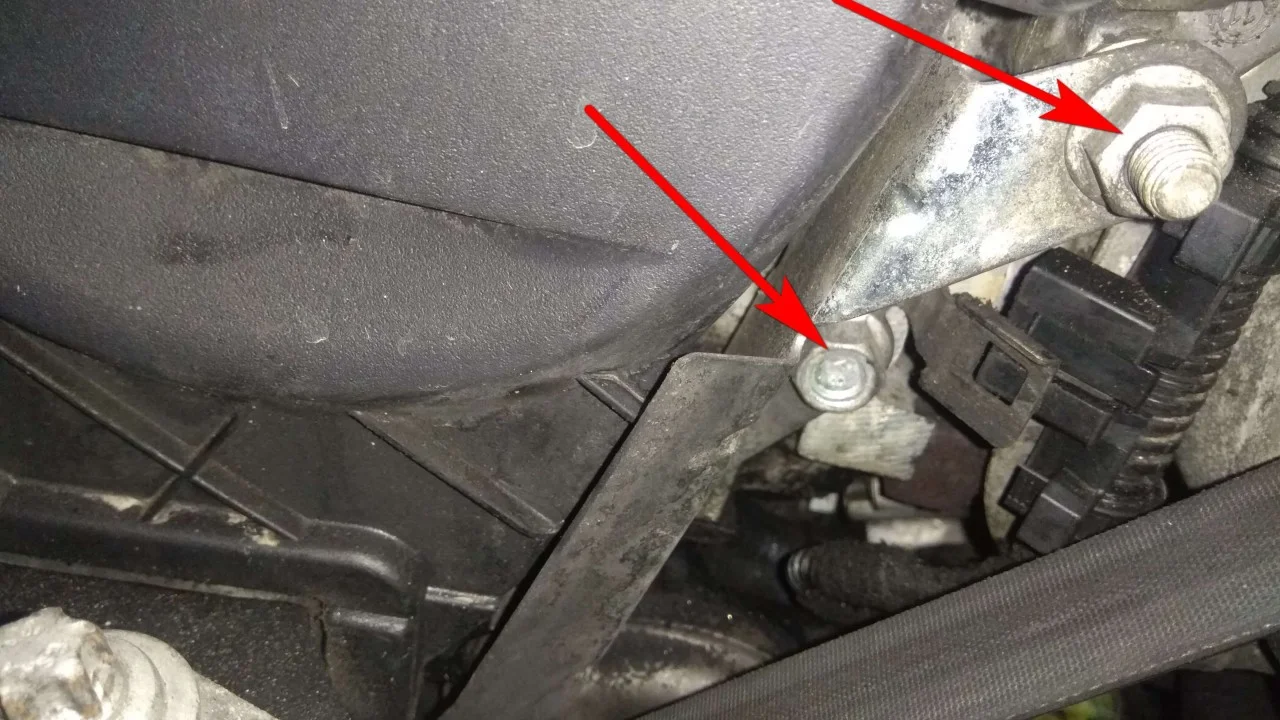

Для того, чтобы была возможность открутить крепежный болт с правой стороны кожуха, нам необходимо снять металлическую пластину, открутив болт и гайку, используя ключи на 12 и 13 мм.

Далее мы снимем ремень генератора. Это нам позволит лучше подлезть к крепежному правому болту. Для снятия ремня необходимо прокрутить натяжной механизм ремня, надев ключ на 15мм на болт натяжного ролика, по часовой стрелке и скинуть ремень с ролика.

Теперь начнем освобождать доступ для работы снизу и со стороны колеса. Снимаем колесо, откручивая его колесным ключом или головкой на 17мм и гайковертом.

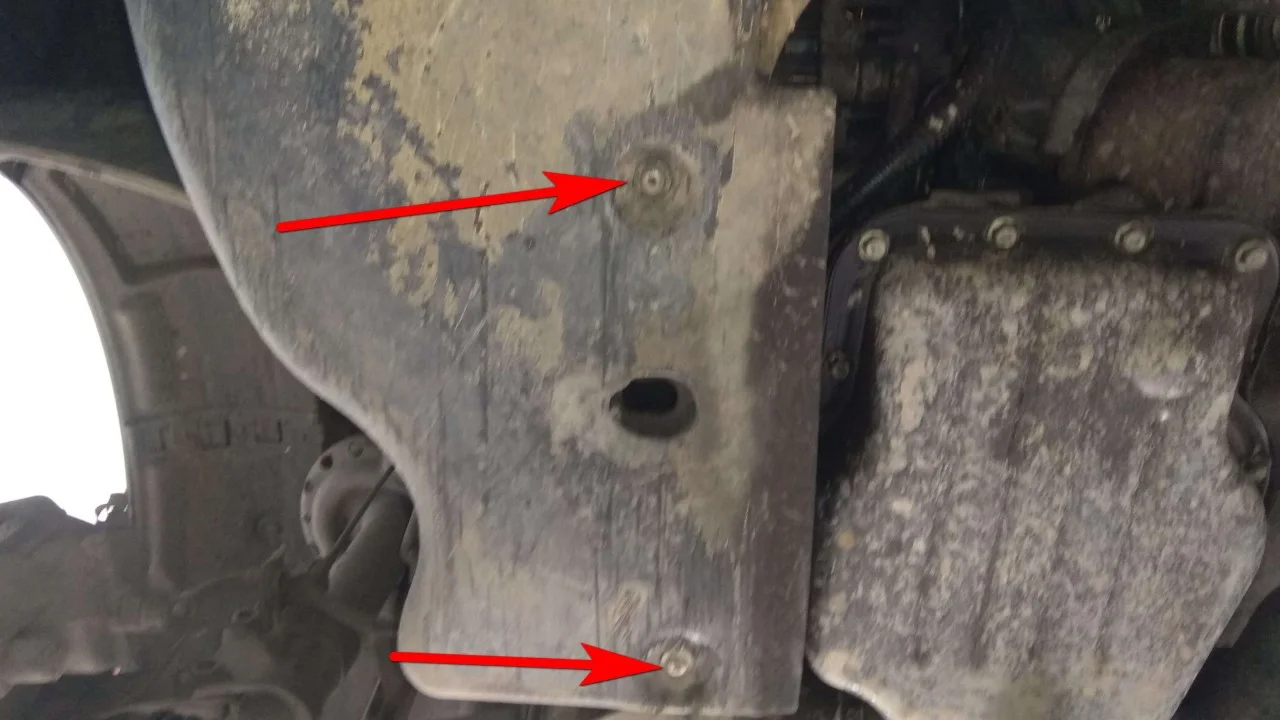

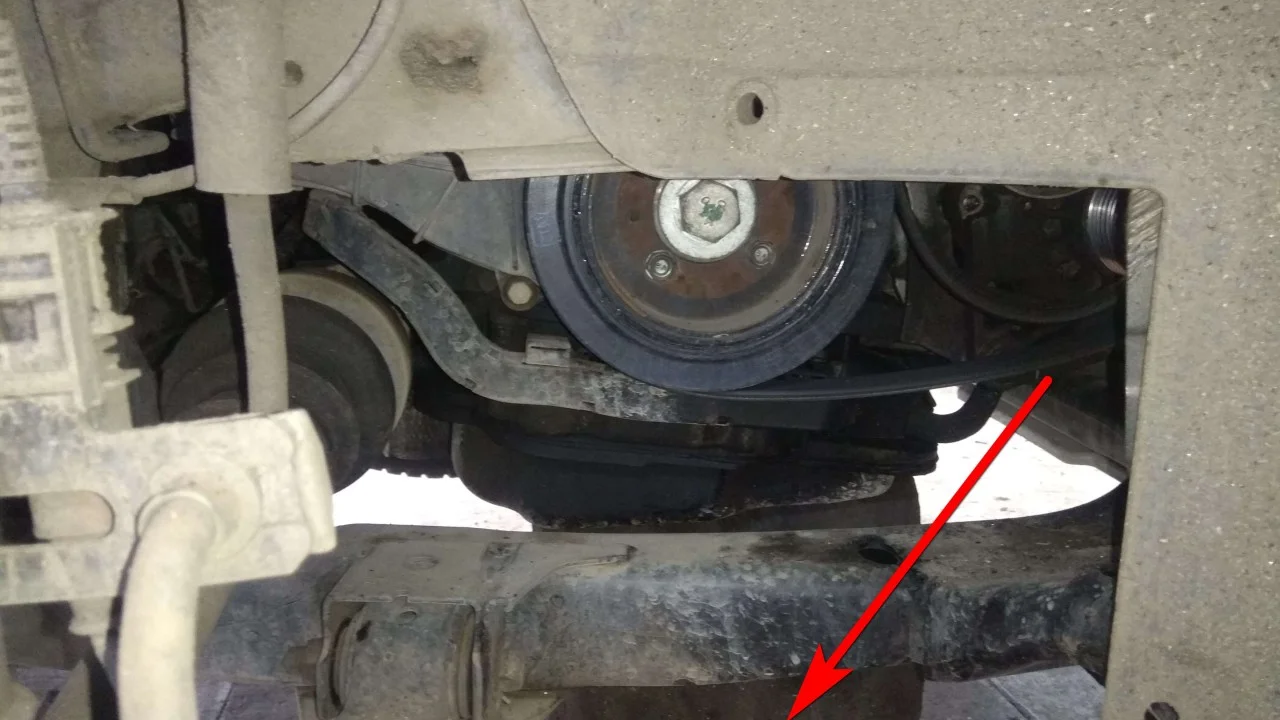

За снятым колесом находится защита, которую необходимо также снять. Крепиться защита снизу к балке двумя болтами под ключ на 7мм.

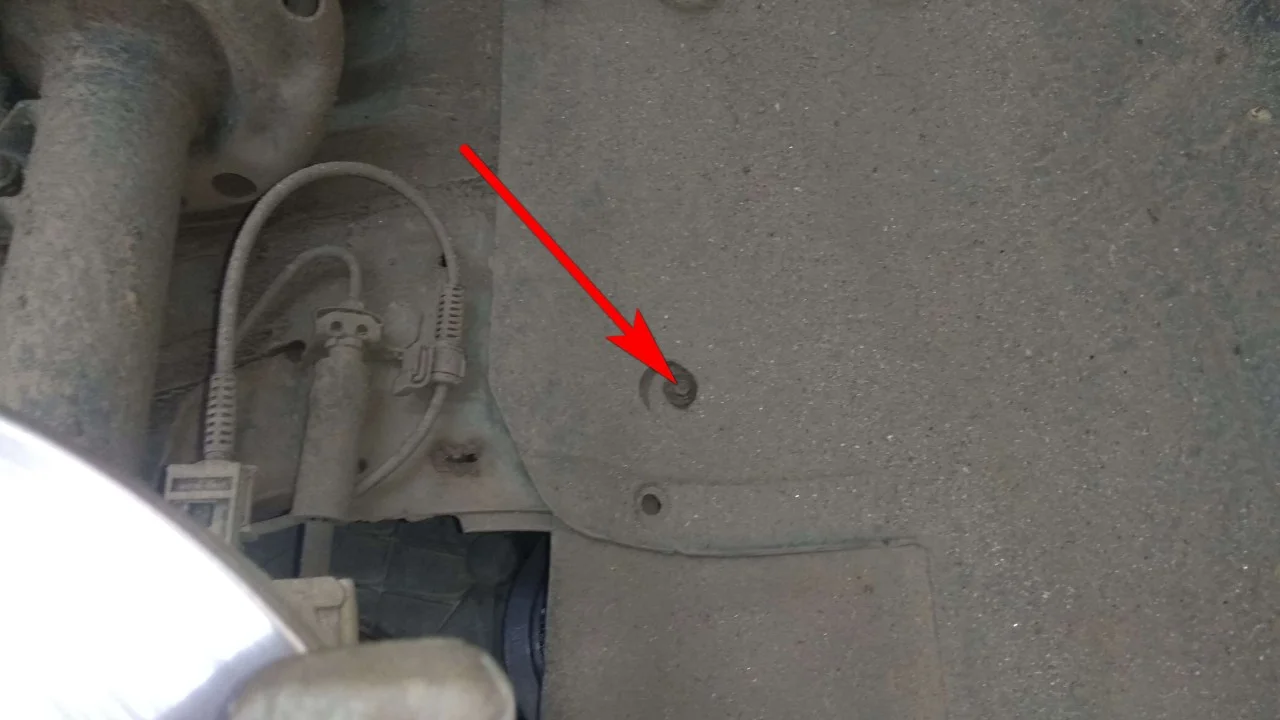

А со стороны колеса одним болтом, тоже под ключ 7мм. Откручиваем болты и снимаем защиту.

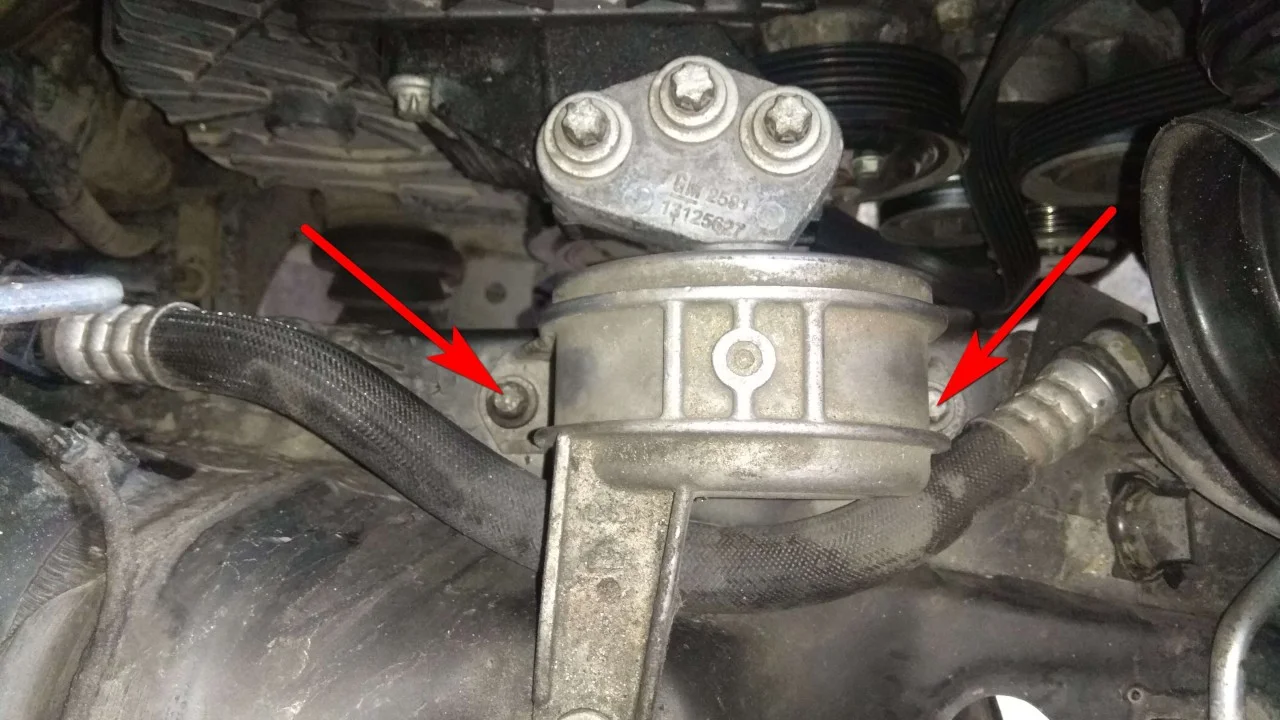

Еще нам нужно снять подушку двигателя, а для этого необходимо выставить двигатель на подпорку или домкрат.Чтобы не порвать подушки двигателя при поддомкрачивании мотора мы открутим сперва три болта крепления подушки к лонжерону. Используем для этого вороток с удлиннителем и головку torx E14.

Теперь можно смело поддомкрачивать двигатель или выставлять его на подставку.

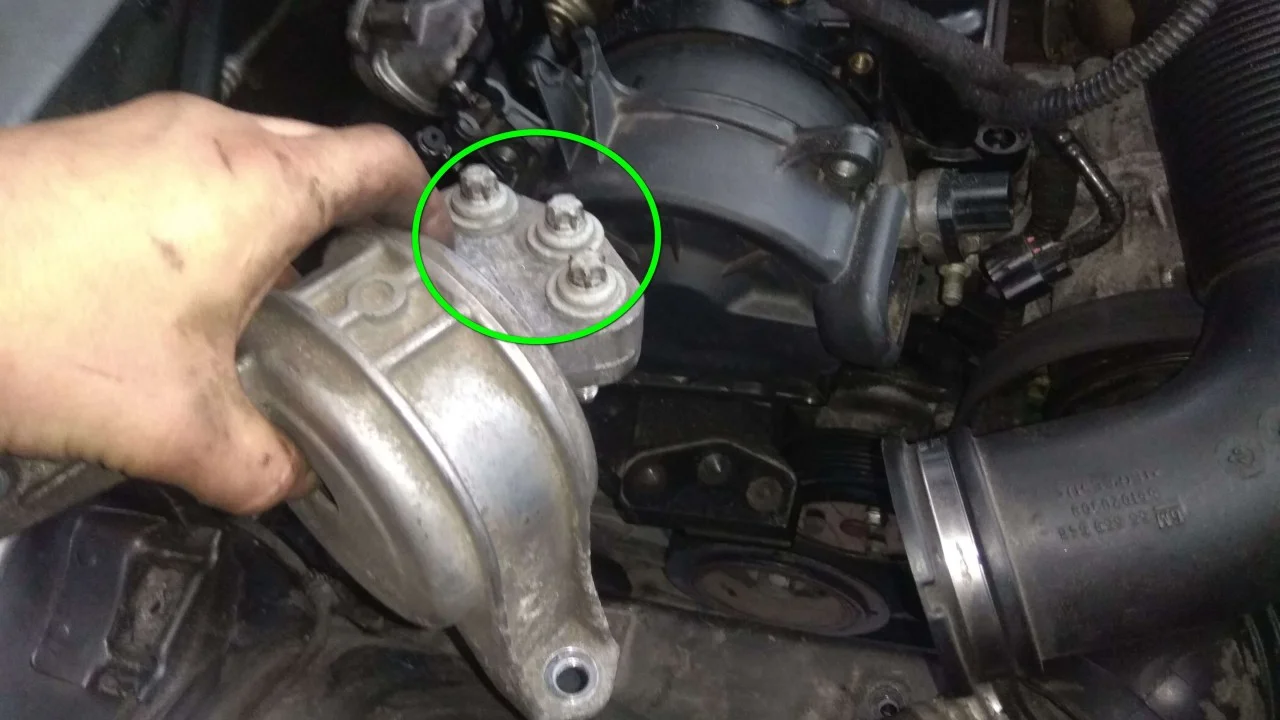

Приподняв двигатель, мы откручиваем еще три крепежных болта, соединяющих подушку и кронштейн двигателя. Открутив подушку убираем ее в сторону.

Теперь необходимо снять и сам кронштейн двигателя, открутив четыре болта головкой torx E14.

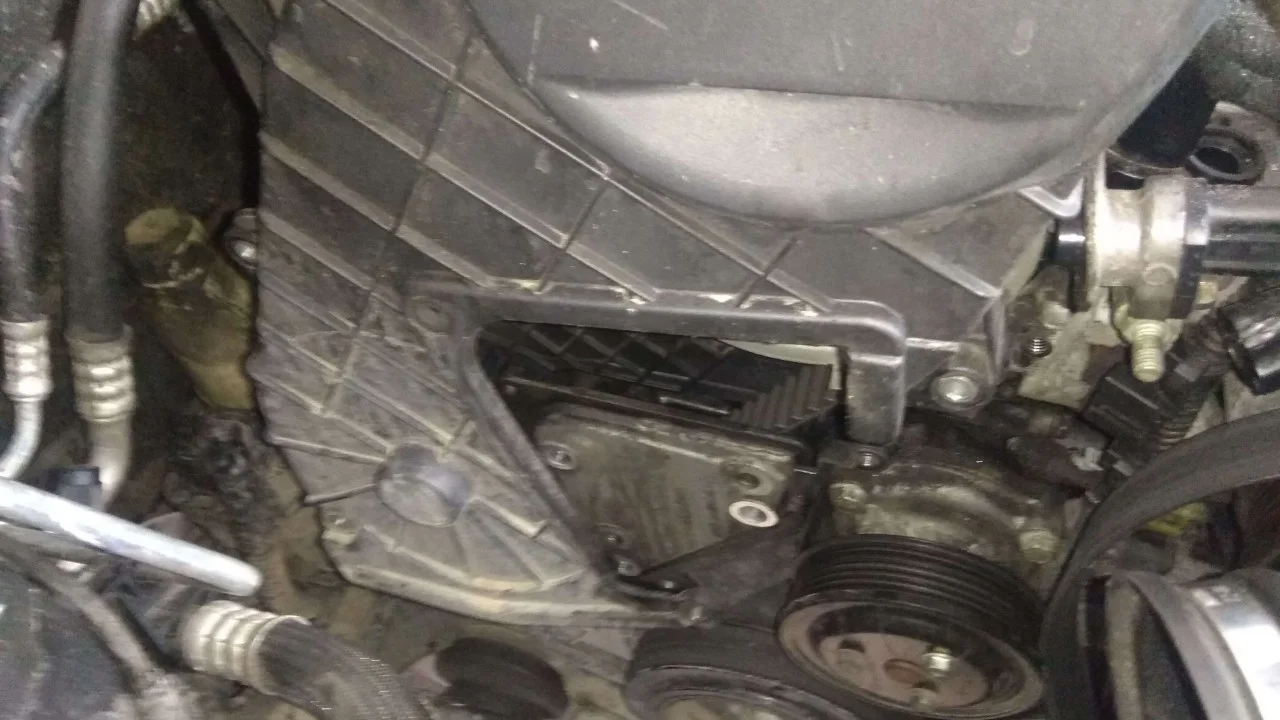

Далее мы снимаем открученный ранее верхний пластиковый кожух ремня ГРМ.

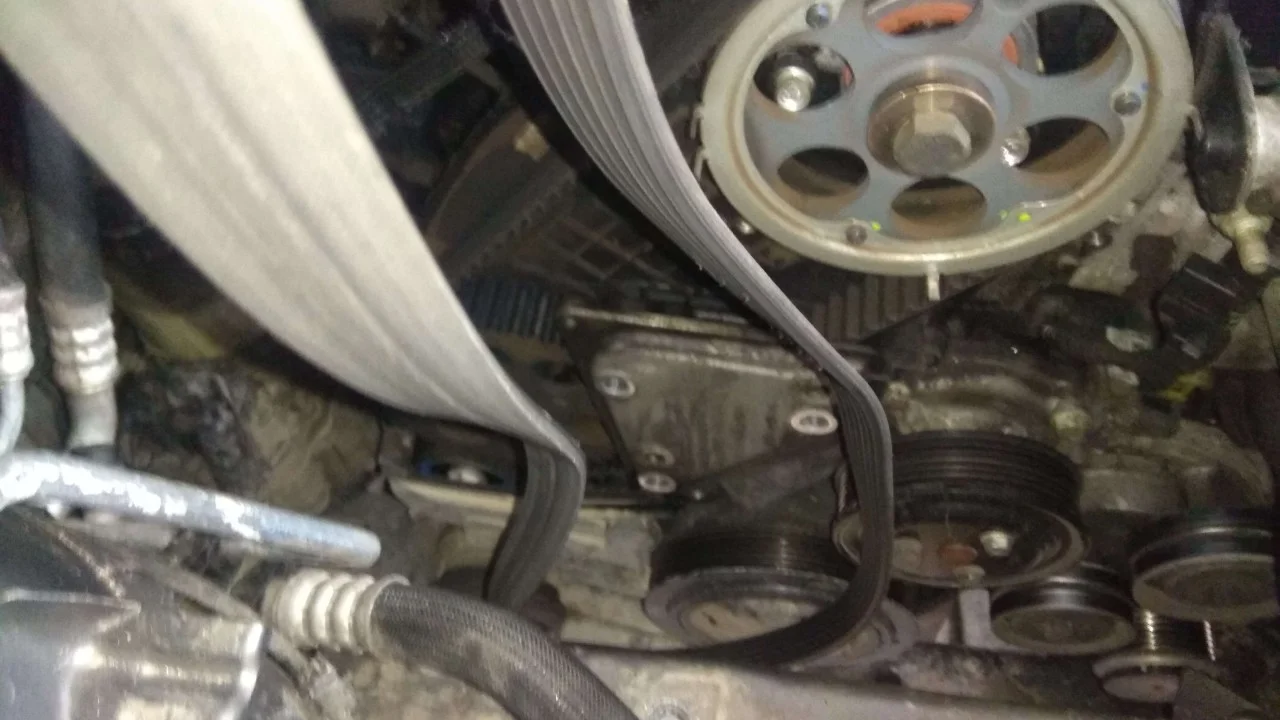

Выпутываем из роликов и шкивов приводной ремень и тоже убираем его в сторону.

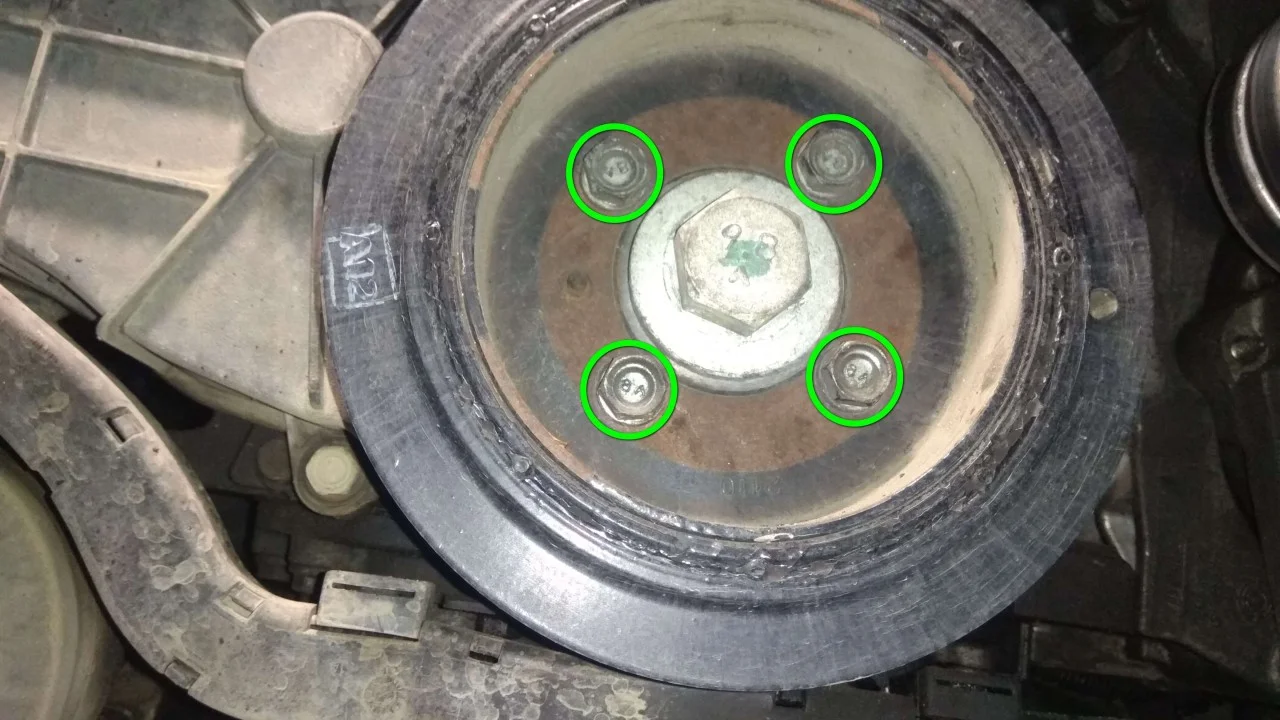

С помощью ключика на 10мм откручиваем четыре болта шкива коленвала и снимаем шкив.

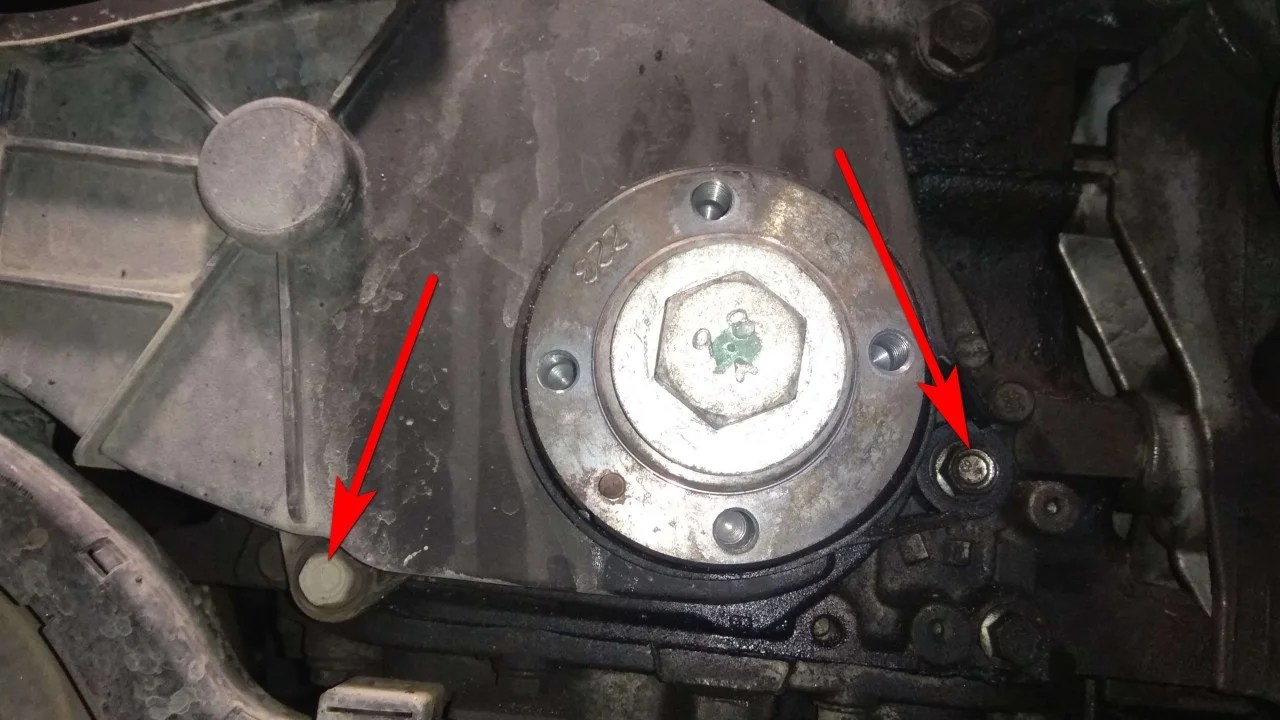

Сняв шкив коленвала у нас появился доступ к крепежным болтам нижнего кожуха ГРМ. Откручиваем их (ключ на 10мм) и снимаем кожух.

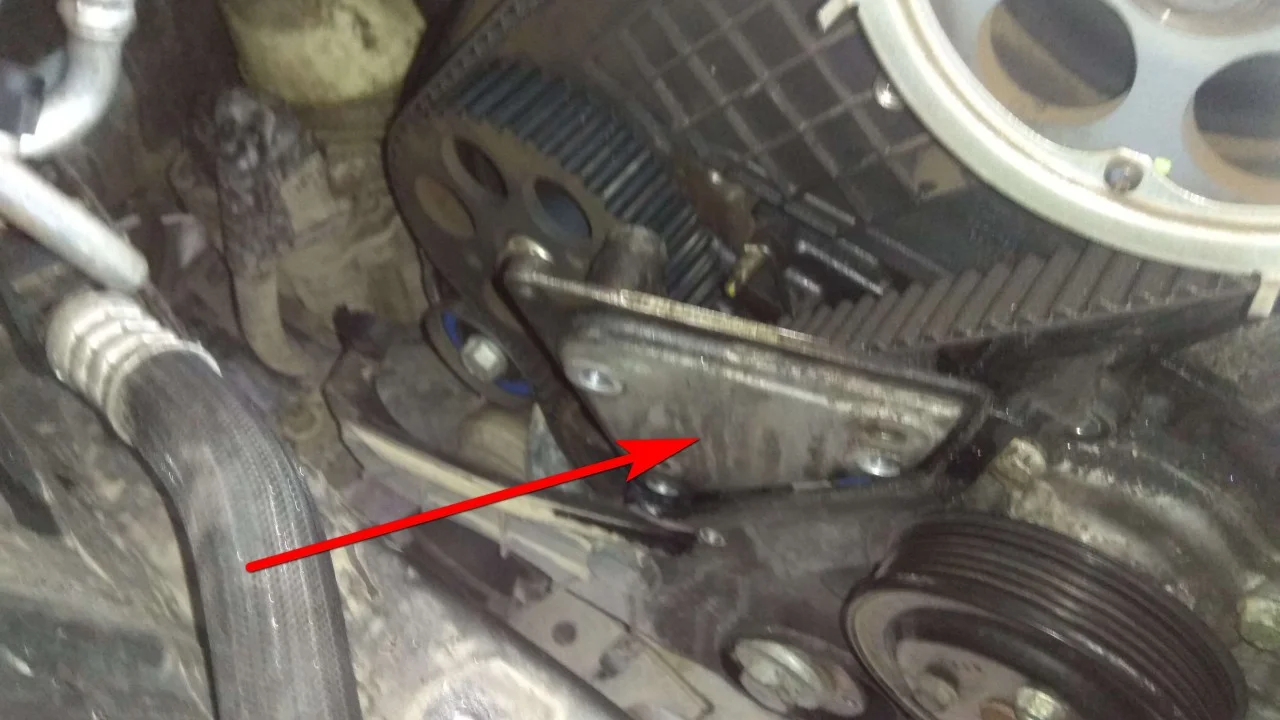

И убираем в сторону проставочный кронштейн крепежа подушки двигателя.

Заглянув снизу двигателя сразу бросается в глаза подтеки из под помпы. На данном автомобиле водяной насос приводится в действие ремнем генератора, но при замене ГРМ было замечено неисправность помпы и поэтому далее последует её замена.

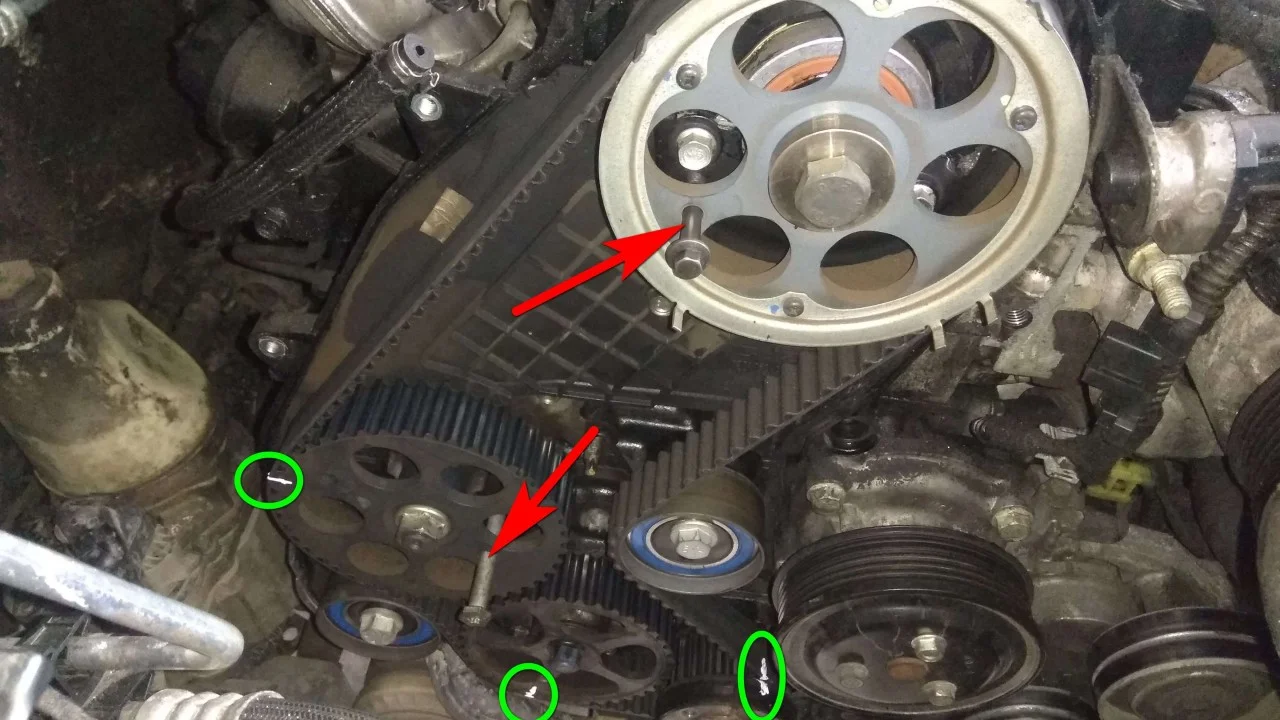

За центральный болт коленвала начинаем прокручивать двигатель до установок меток ГРМ. На распредвале и ТНВД шкивы стопорятся специальными штифтами, или можно спользовать обычные болты диаметром на 6мм и 8мм.

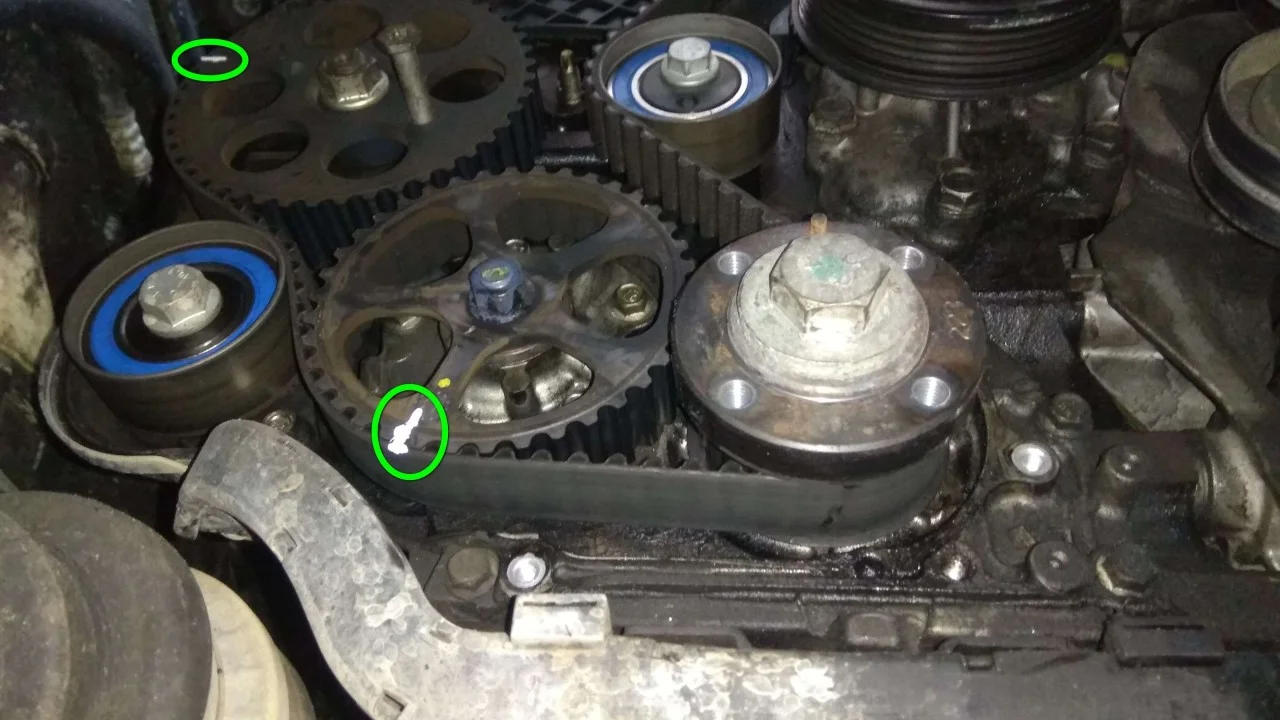

Также рекомендуем нарисовать свои метки на ремне и всех шкивах, используемых в приводе ГРМ. Это значительно облегчит и ускорит обратную сборку.

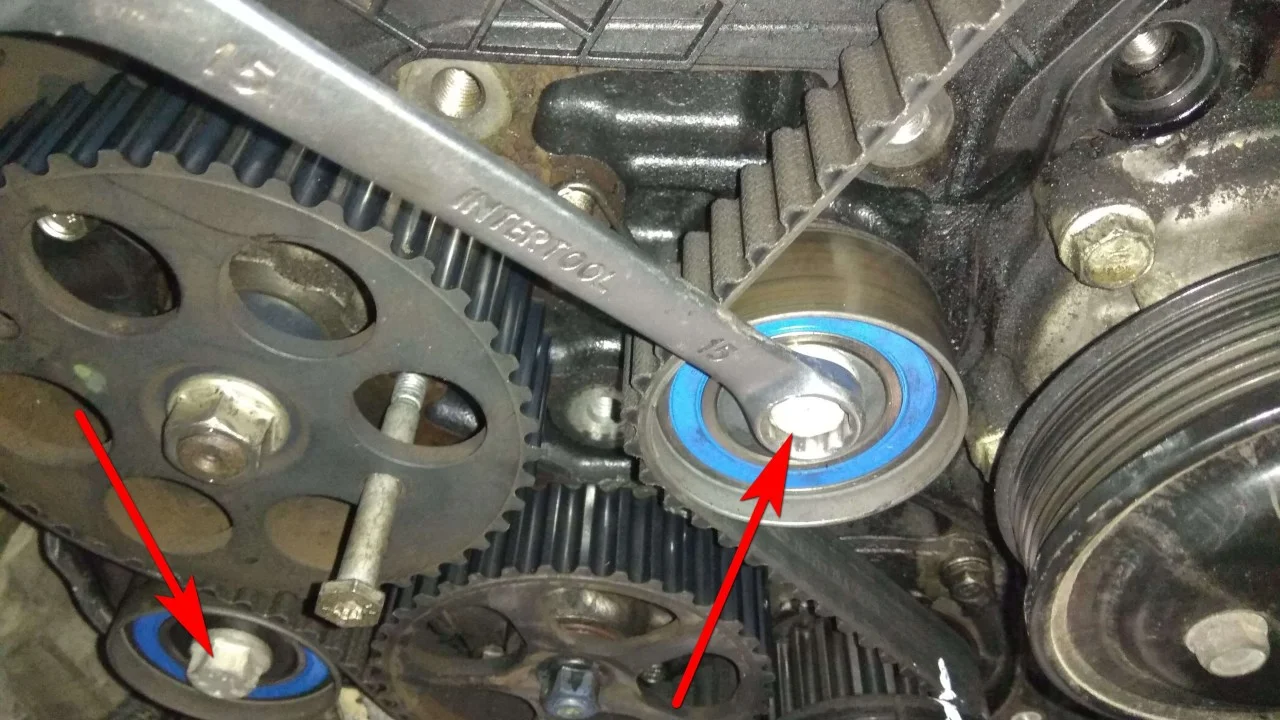

С помощью рожково-накидного ключа на 15мм откручивам натяжной и обводной ролики ГРМ.

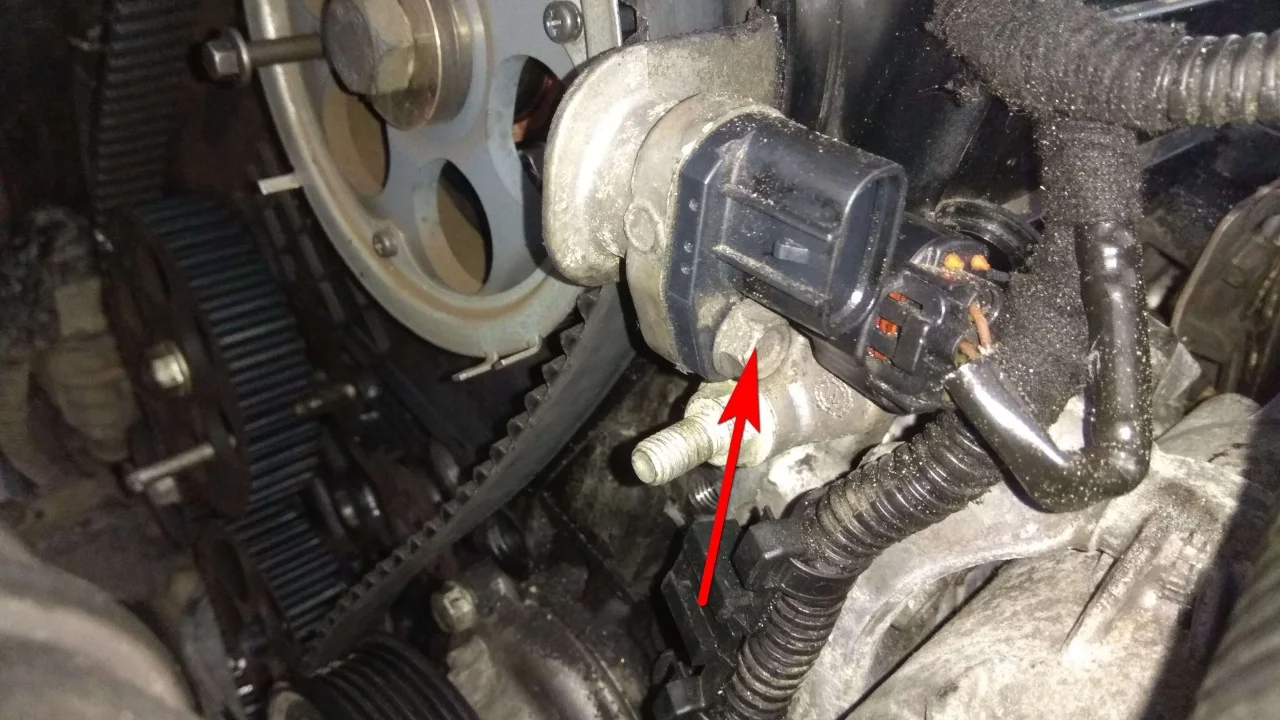

Чтобы была возможность скинуть ремень с шкива распредвала нам необходимо ключиком на 10мм открутить крепежный болт датчика положения распредвала и отодвинуть датчик.

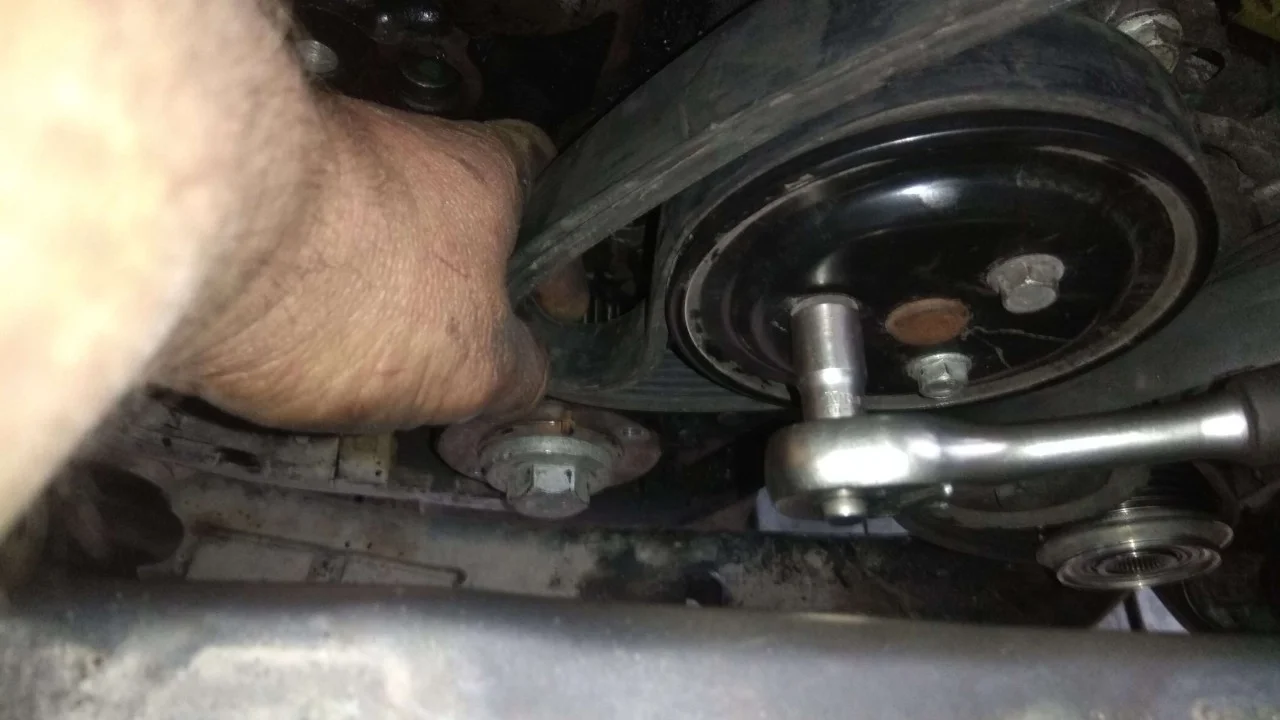

Сняв ремень и ролики ГРМ, приступим к снятию и замене водяного насоса. Так как затяжку болтов шкива помпы сразу не ослабили, теперь придется застопорить шкив с помощью другого, ненужного ручейкового ремня. Одеваем ремень на шкив и закладываем его так как указанно на фото, а другой конец жестко закрепляем где-то на другом шкиву или болту. С помощью маленькой трещетки с головкой на 10мм откручиваем болты шкива и снимаем его.

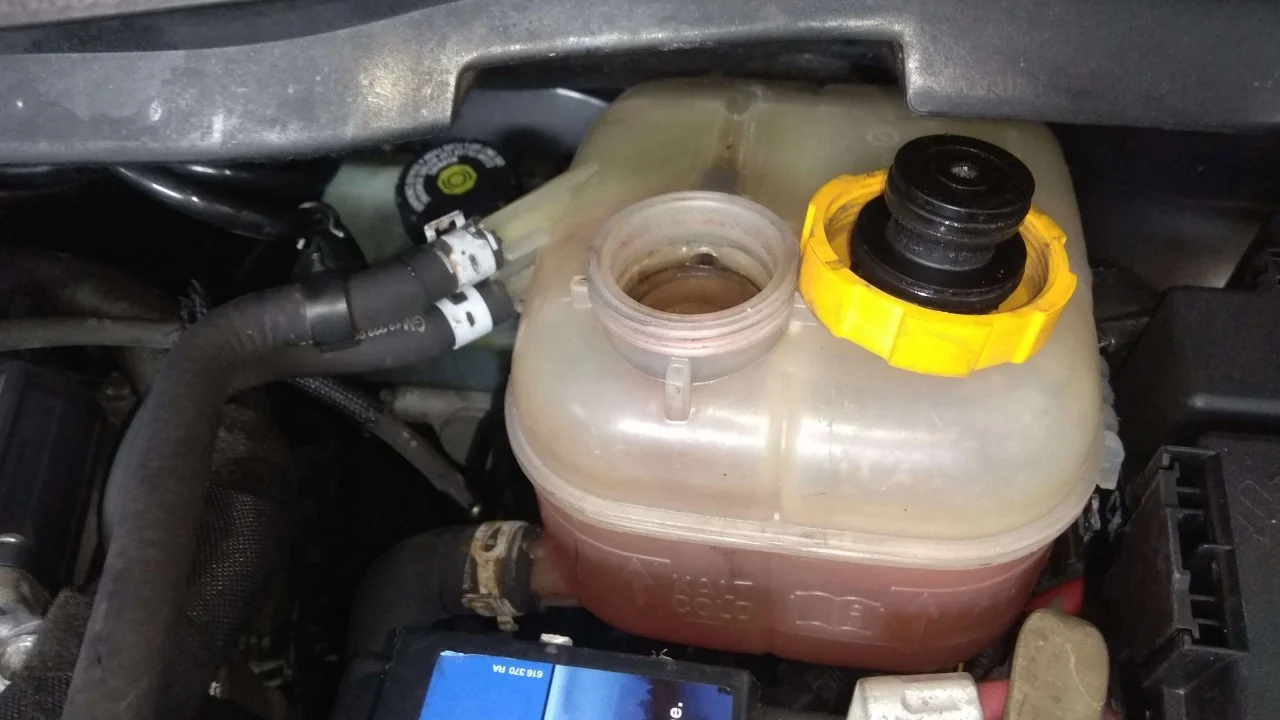

Откручиваем крышку заливной горловины расширительного бачка, чтобы в системе охлаждения не образовался вакуум и охлаждающая жидкость свободно вытекла.

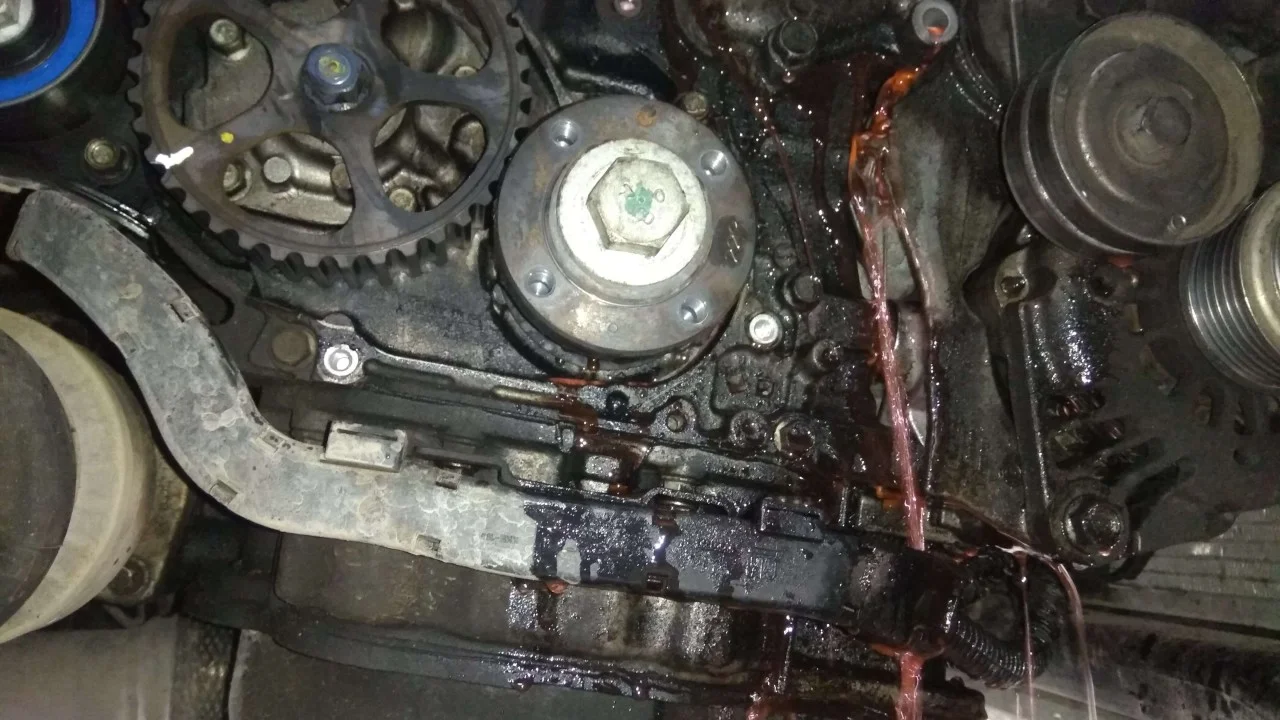

Откручиваем пять крепежных болтов насоса системы охлаждения, используя торцовый ключ на 12мм. Один болт на фото не видно, он находится снизу помпы.

И аккуратно снимаем помпу, сливая антифриз в заранее подготовленную емкость для охлаждающей жидкости.

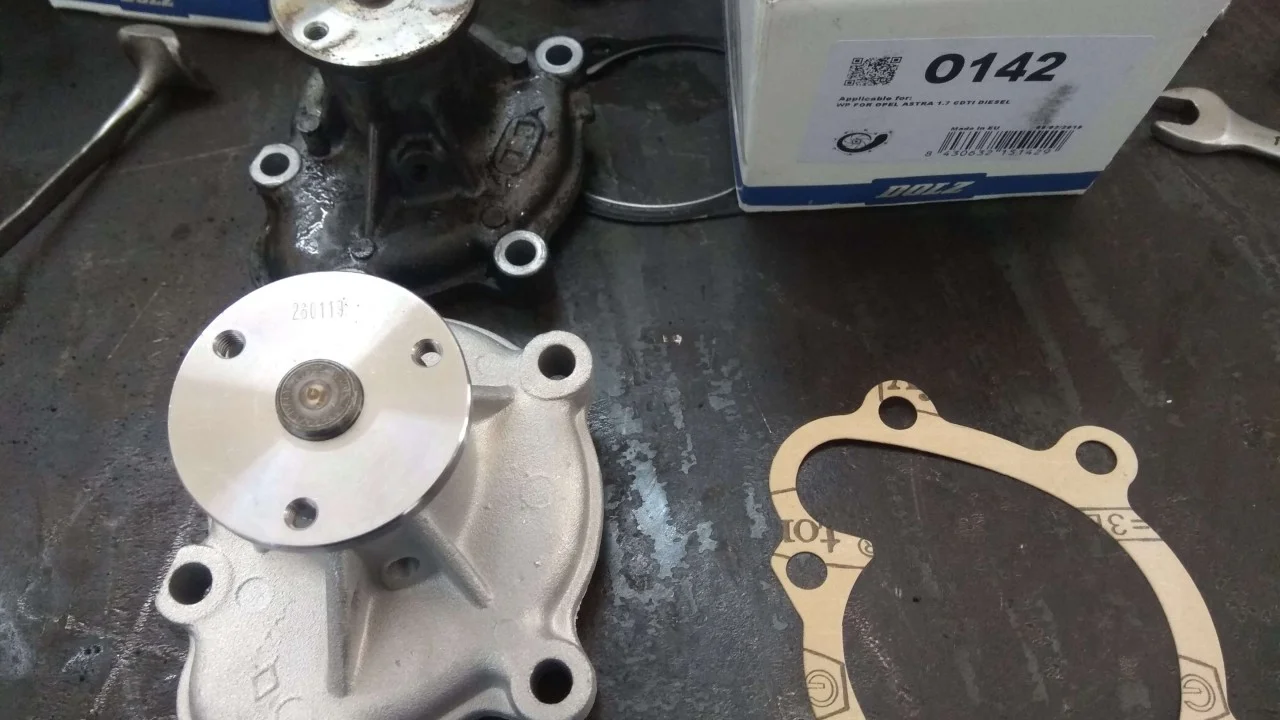

Сравниваем старую и новую помпу, осматривая их со всех сторон. Мы устанавливали насос фирмы Dolz O142.

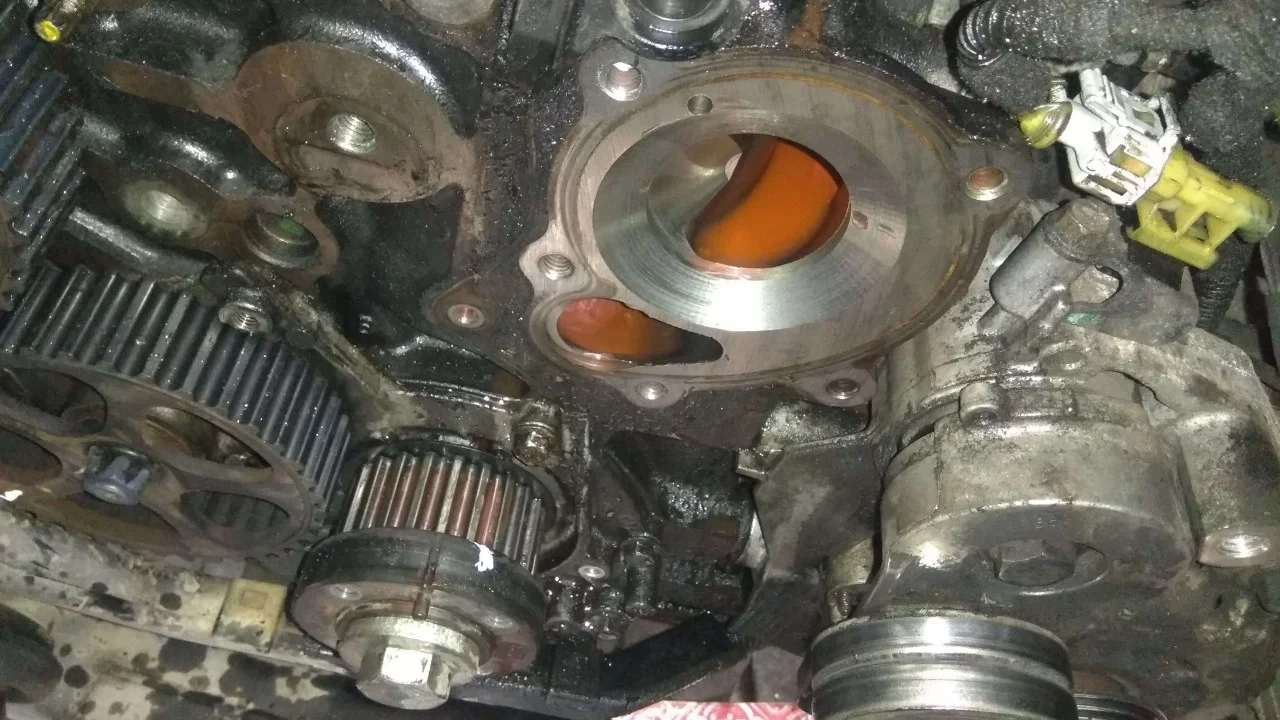

Очищаем всю посадочную поверхность на двигателе под установку новой помпы. И хорошенько ее обезжириваем.

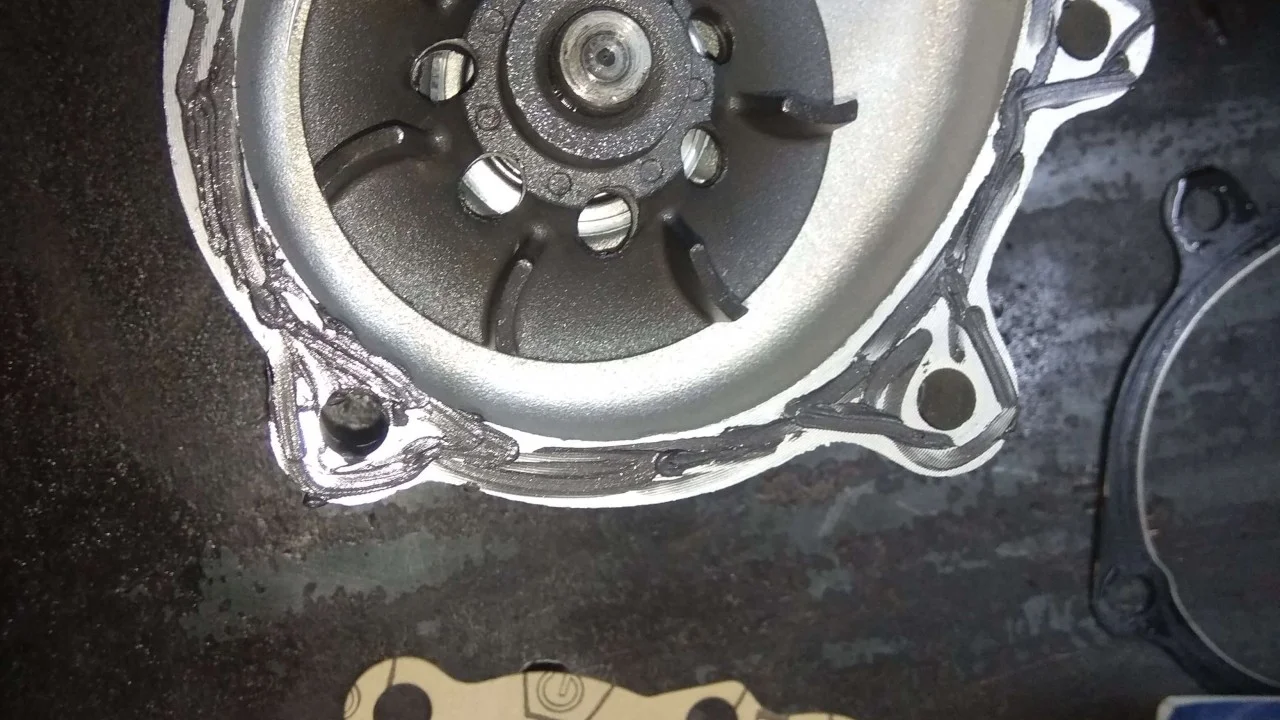

Промазываем герметиком посадочное место на новом водяном насосе. Устанавливаем новую прокладку.

Сверху новую прокладку также промазываем небольшим слоем герметика.

Устанавливаем и прикручиваем на свое место новую помпу. После полного закручивания всех крепежных болтов необходимо покрутить помпу и убедиться что она не за что не цепляется (прокручивается свободно).

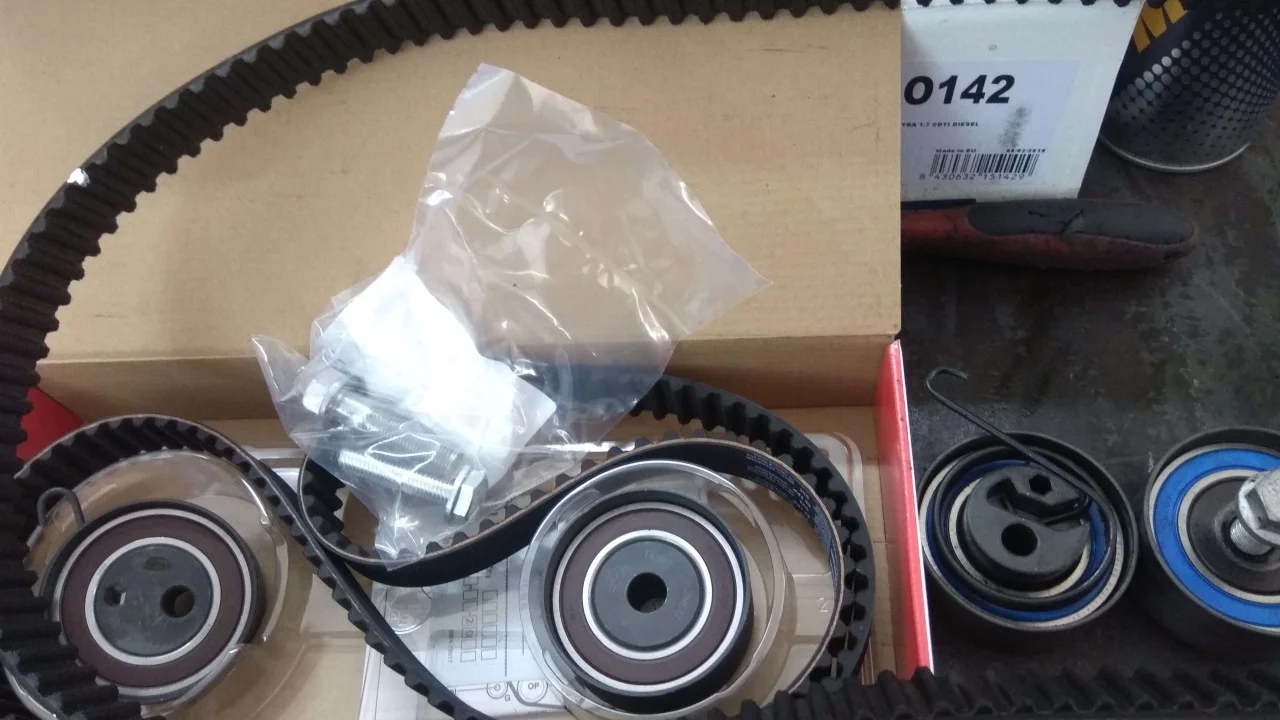

Теперь переходим к сборке ГРМ. Сравниваем приобретенный комплект ГРМ со снятым ремнем роликами.

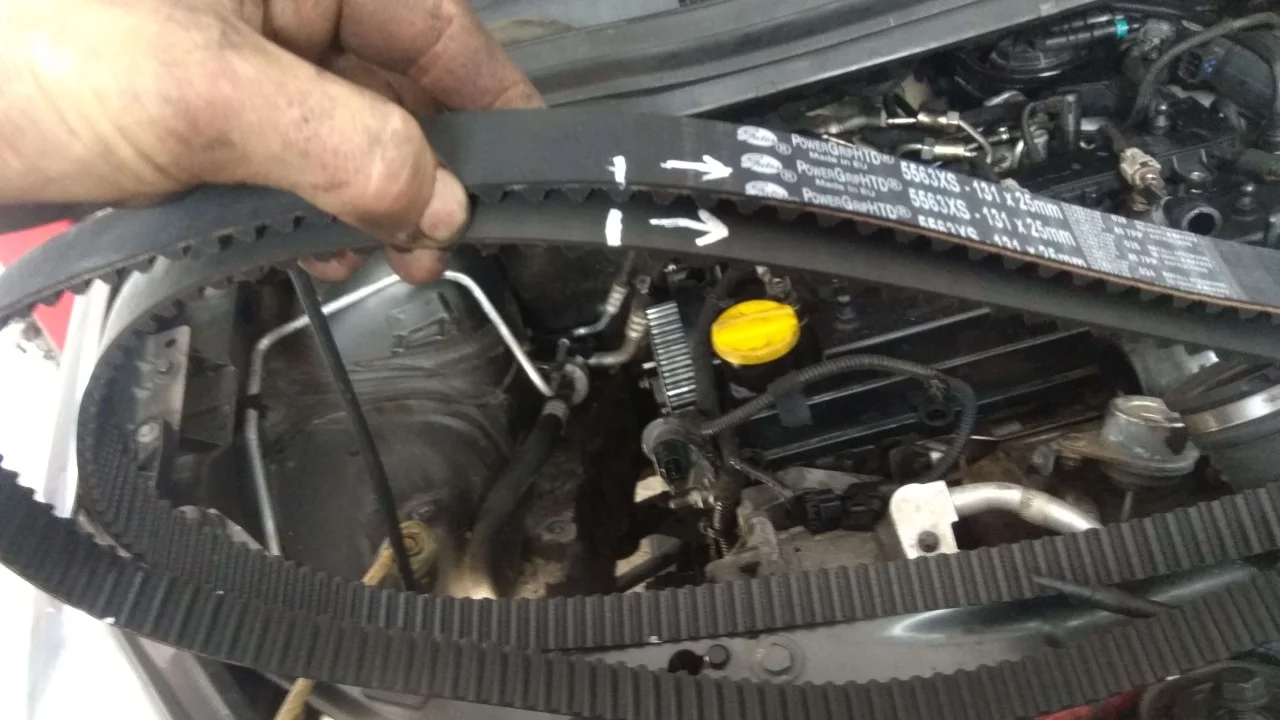

Переносим свои, нарисованные, метки со старого ремня на новый, слаживая ремни один к одному.

Устанавливаем на свои места ремень и ролики ГРМ. Ремень натягивается автоматически с помощю пружины на натяжном ролике. После установки ремня необходима вытащить установленные стопора, прокрутить двигатель делая один полный оборот распредвала и заново проверить совпадение всех меток.

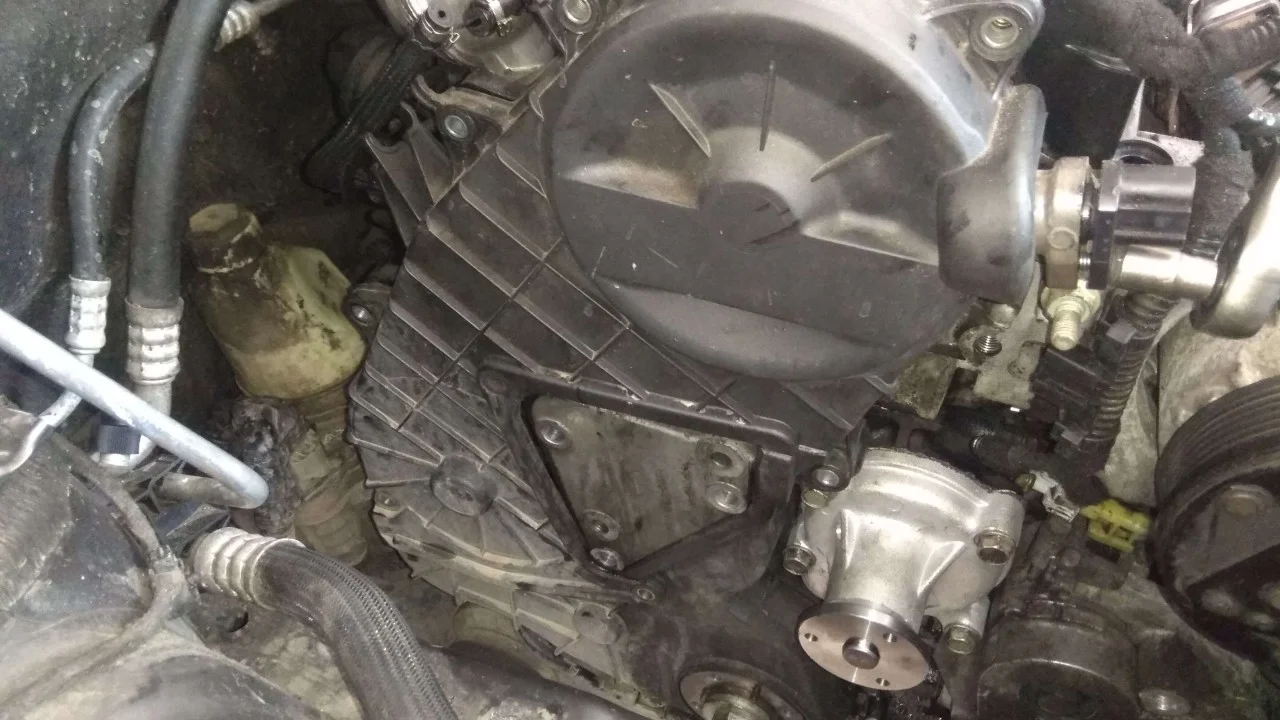

После проверки меток, можно собирать всё обратно. Устанавливаем на место проставочный кронштейн и защиту ГРМ.

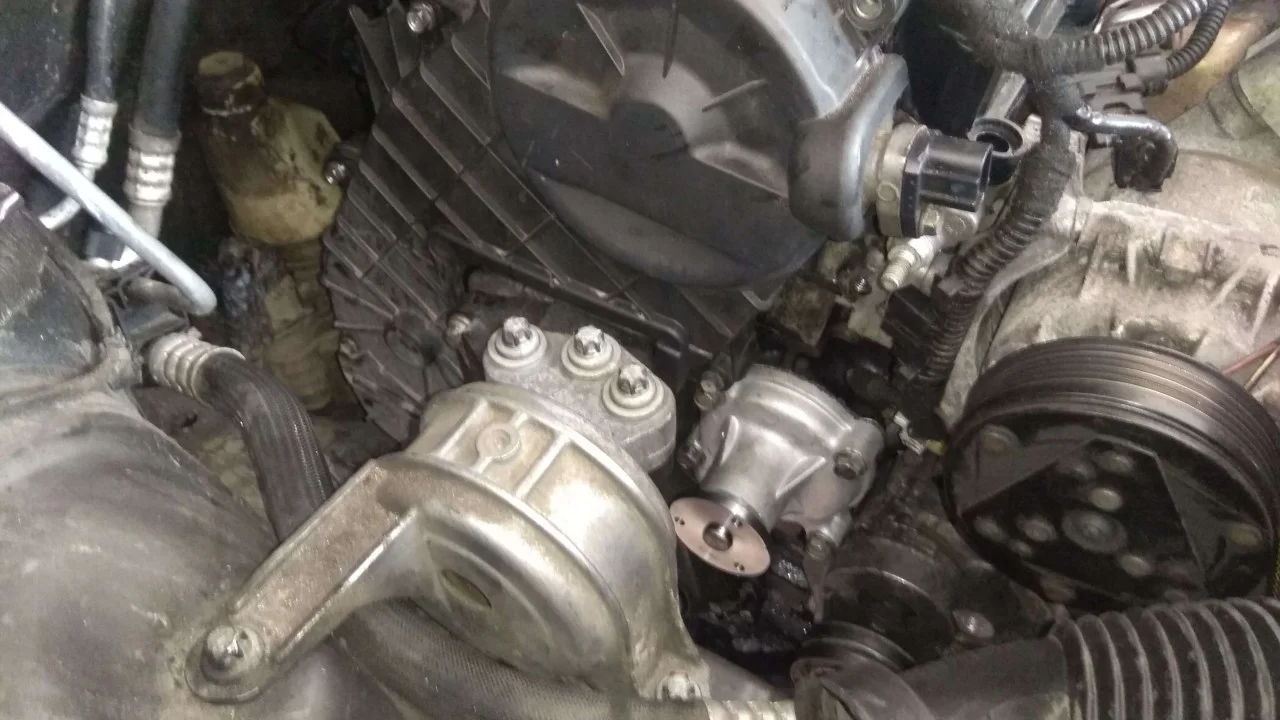

Прикручиваем подушку двигателя и снимаем мотор с подпорки.

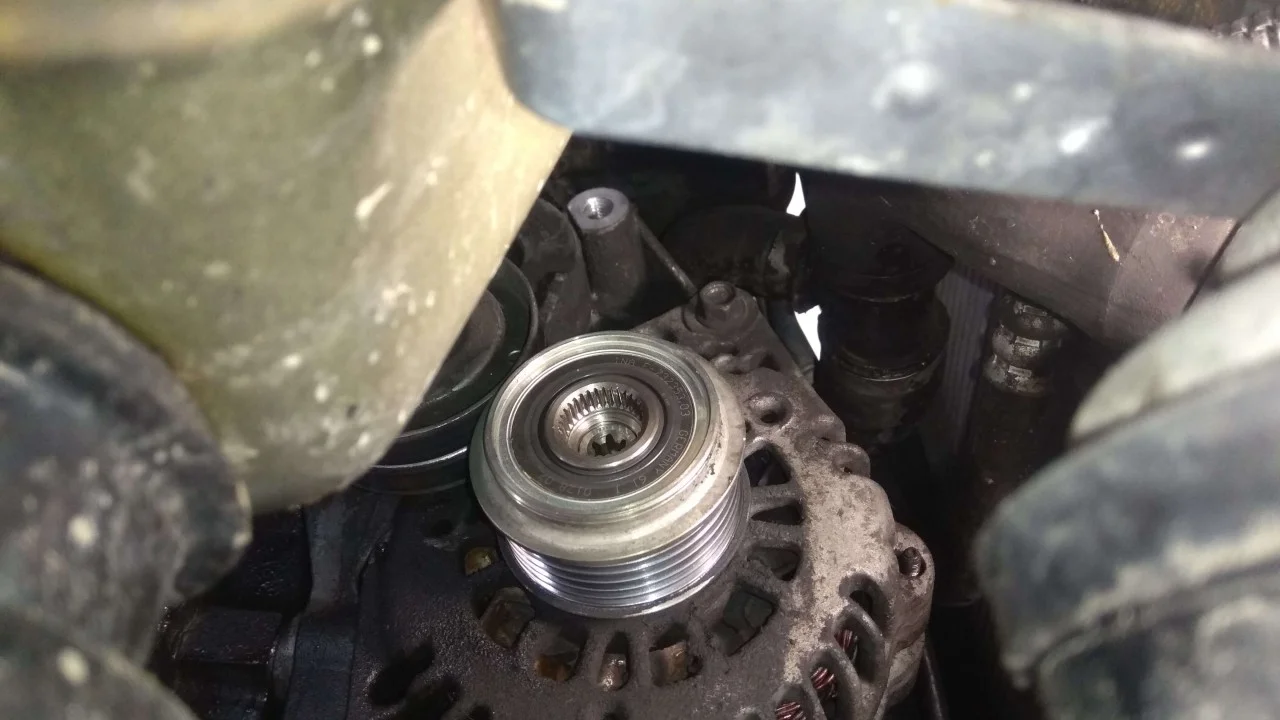

Перед установкой ремня генератора мы проверили все механизмы задействованные этим ремнем. Было обнаружено что обгонная муфта генератора не исправна. Она должна в одну сторону крутиться вместе с якорем генератора, а в другую, при резком вращении, проскальзывать, не приводя в действие сам генератор. Но на данном автомобиле обгонка оказалась заклинившая и требовала замену.

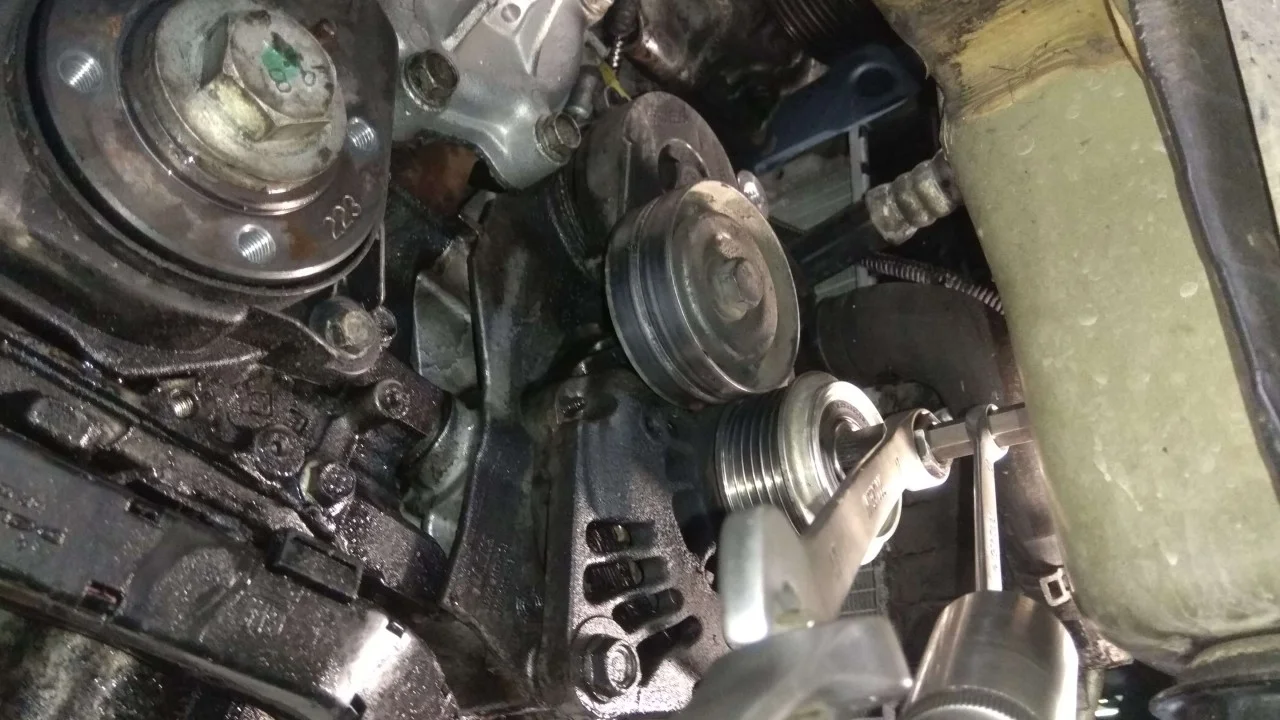

Для откручивания обгонной муфты нам понадобился специальный ключ для откручивания обгонок генератора и битка torx Т50, для фиксации якоря генератора. И еще нужны два ключа на 10мм и 17мм. Нужно немного напрягтись и муфта открутится без снятия генератора.

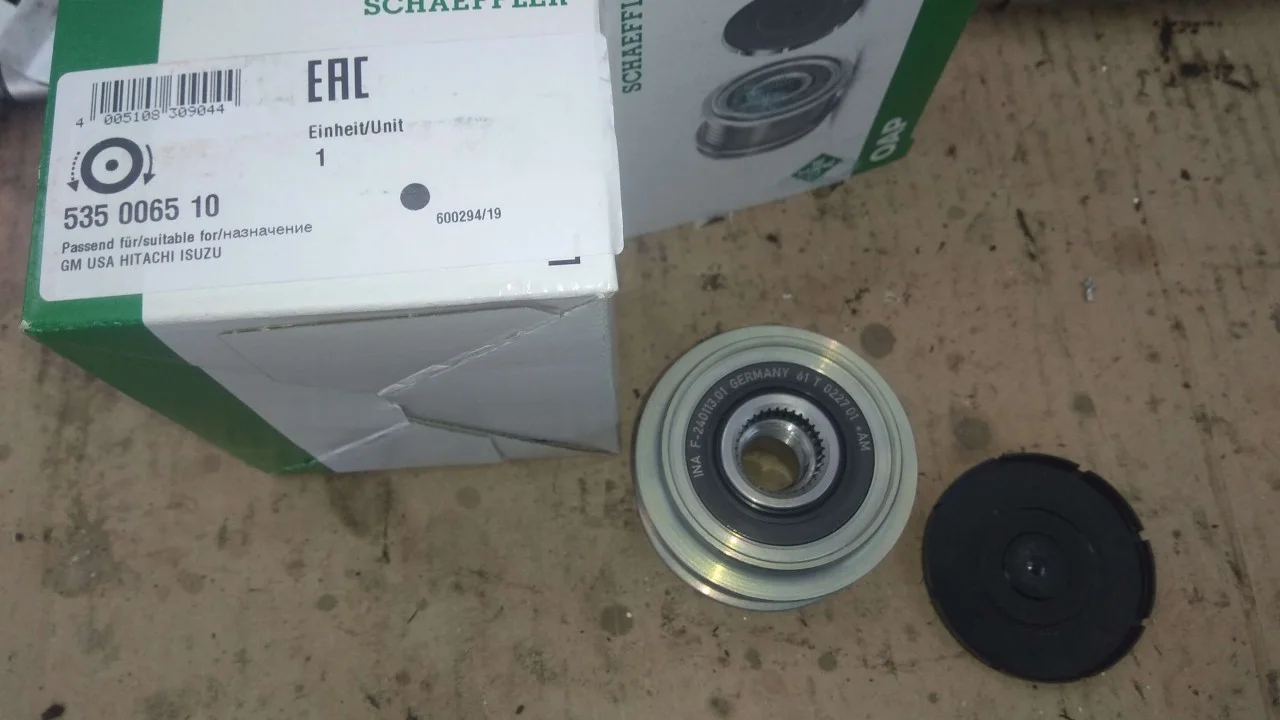

Новую обгонную муфту мы установили фирмы INA имеющую артикул 535 0065 10.

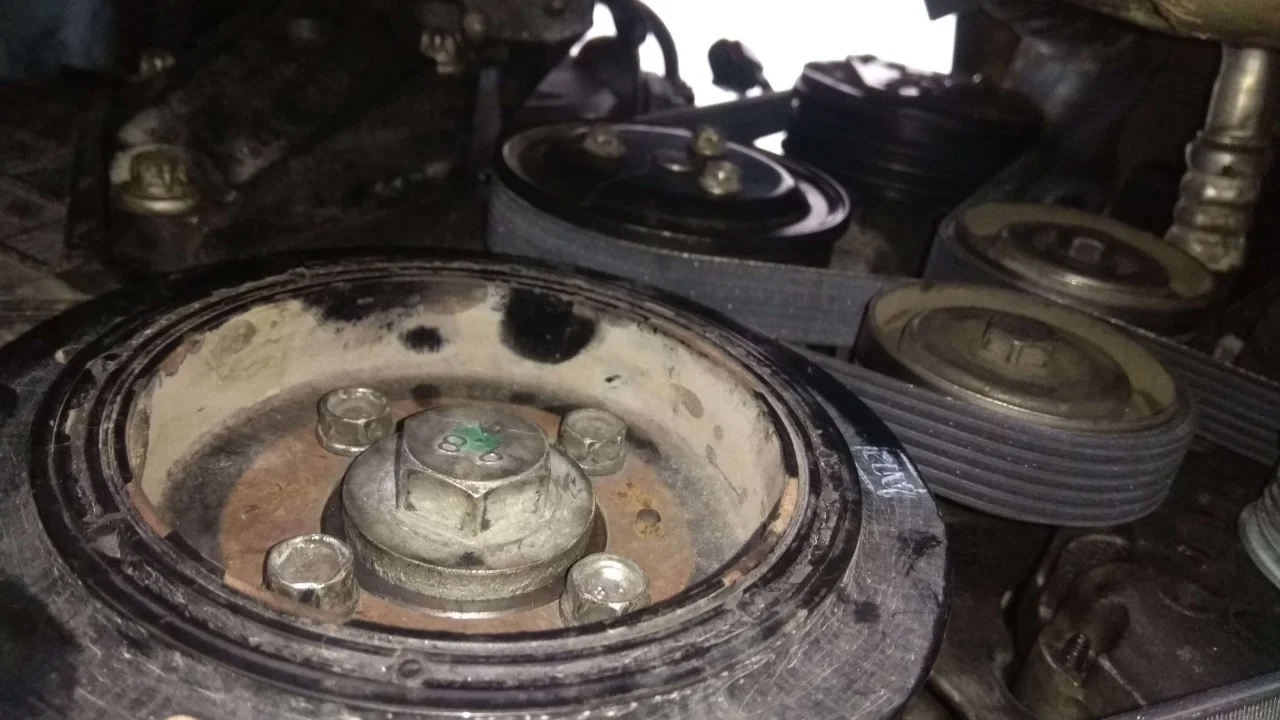

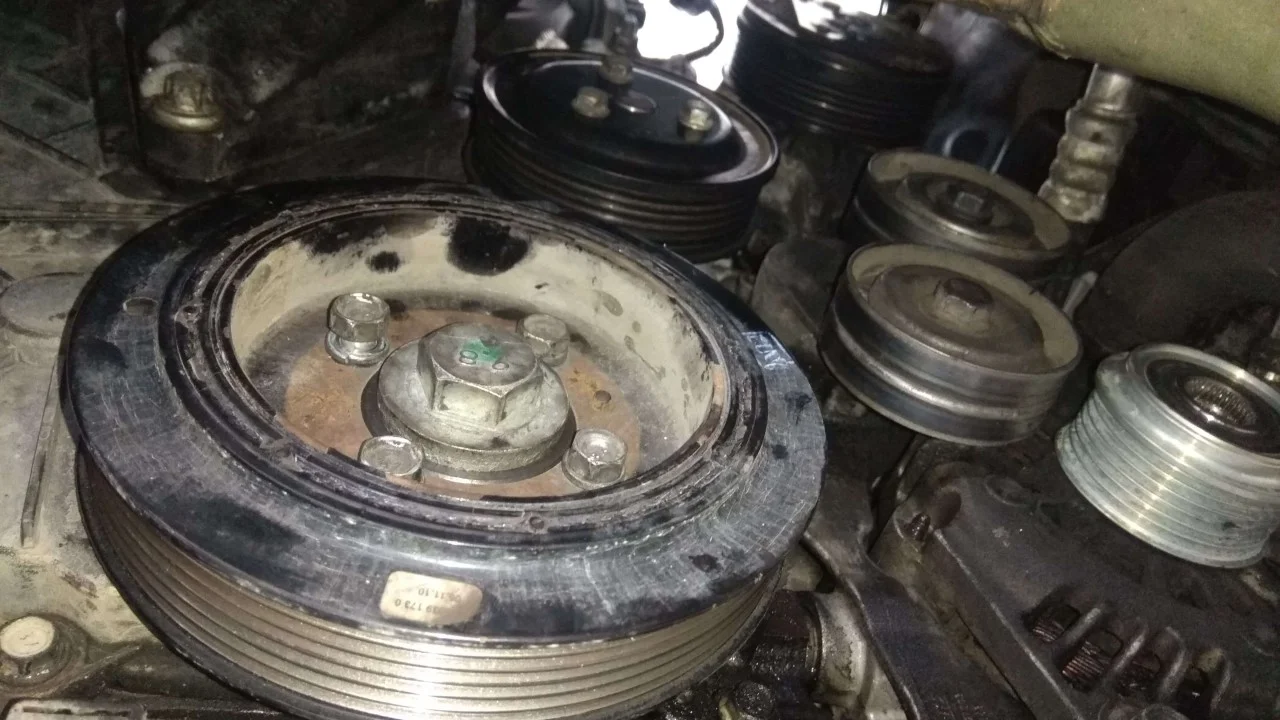

Заменив обгонку прикручиваем шкив коленвала и шкив помпы

Устанавливаем новый ремень генератора.

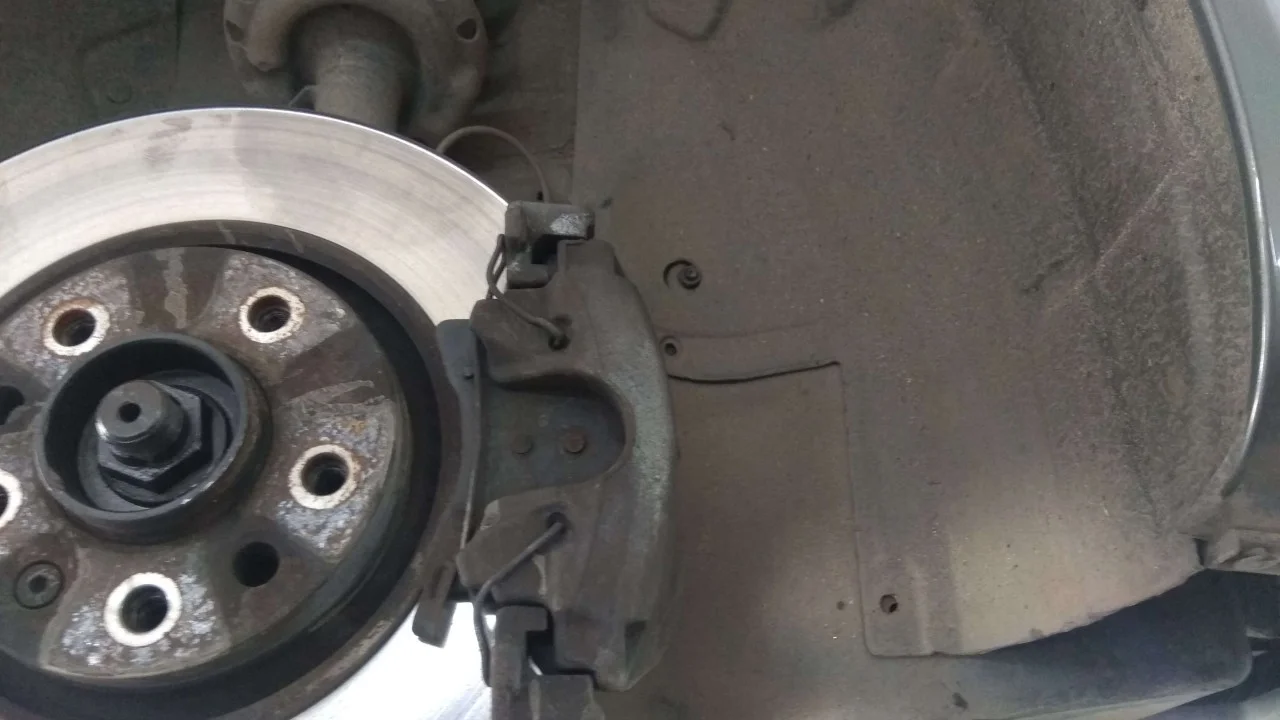

Устанавливаем на место защиту двигателя со стороны колеса.

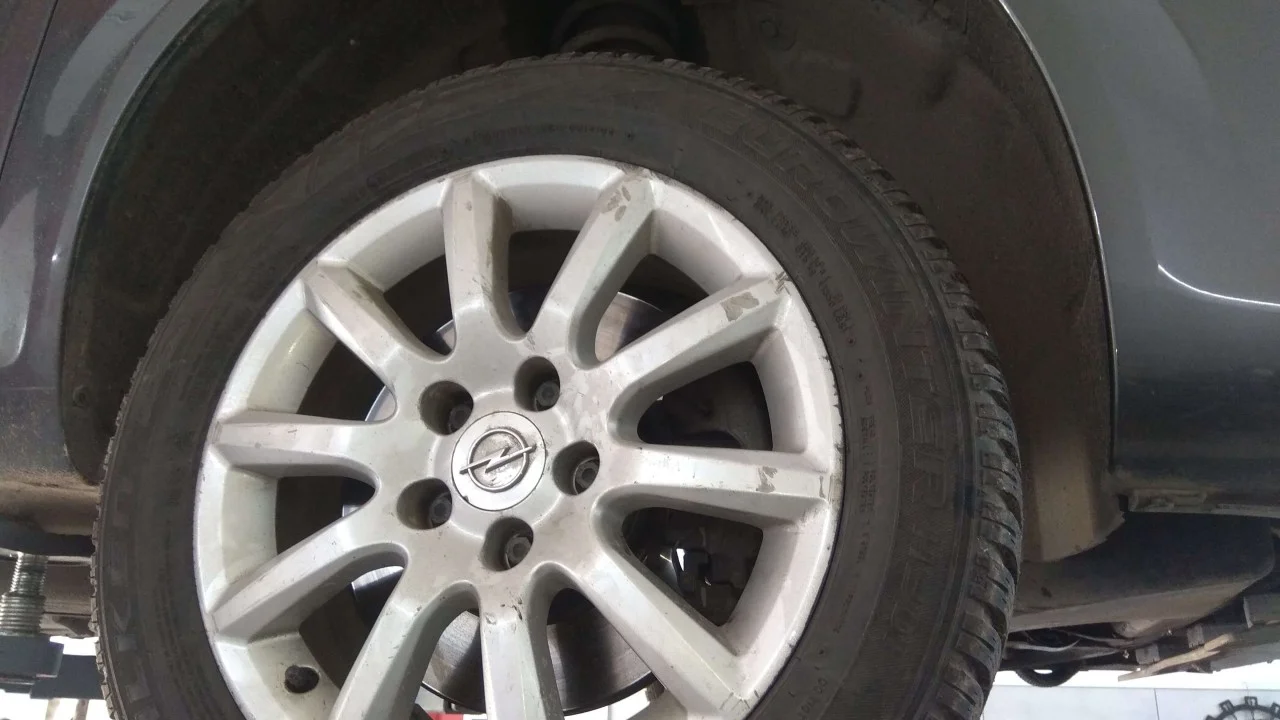

Прикручиваем на место колесо.

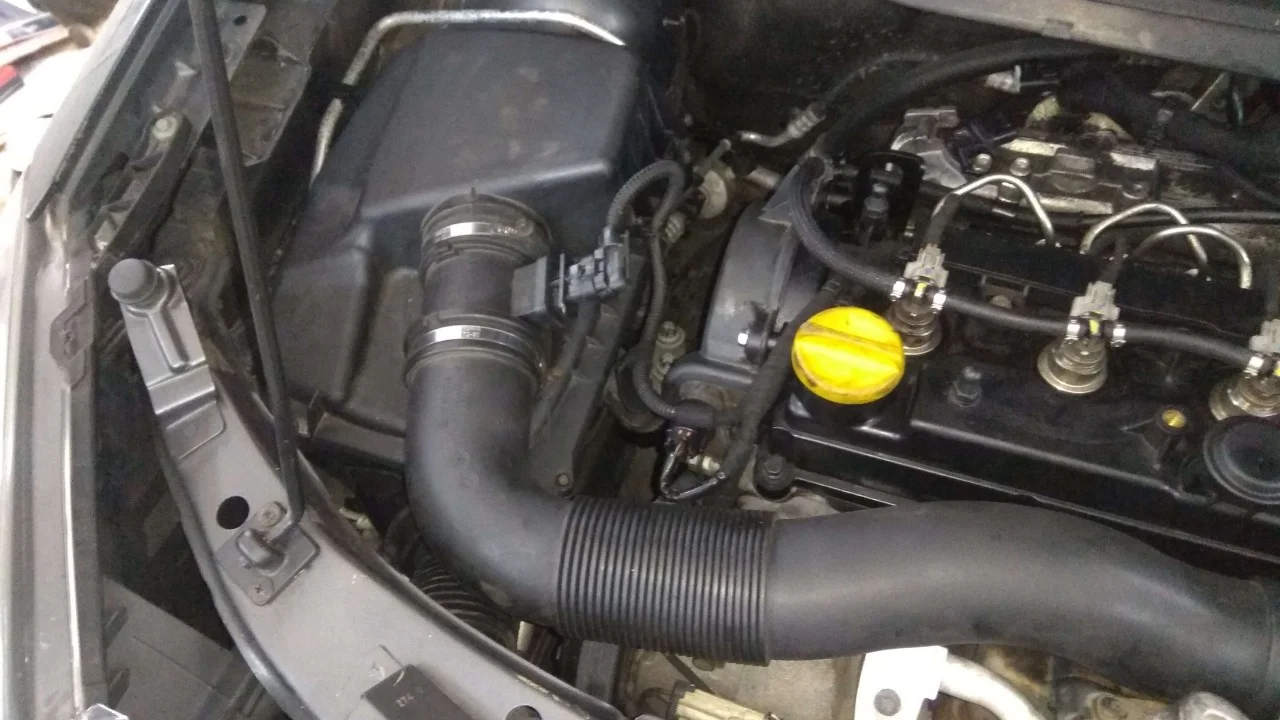

Устанавливаем корпус воздушного фильтра и подключаем всё открученное ранее.

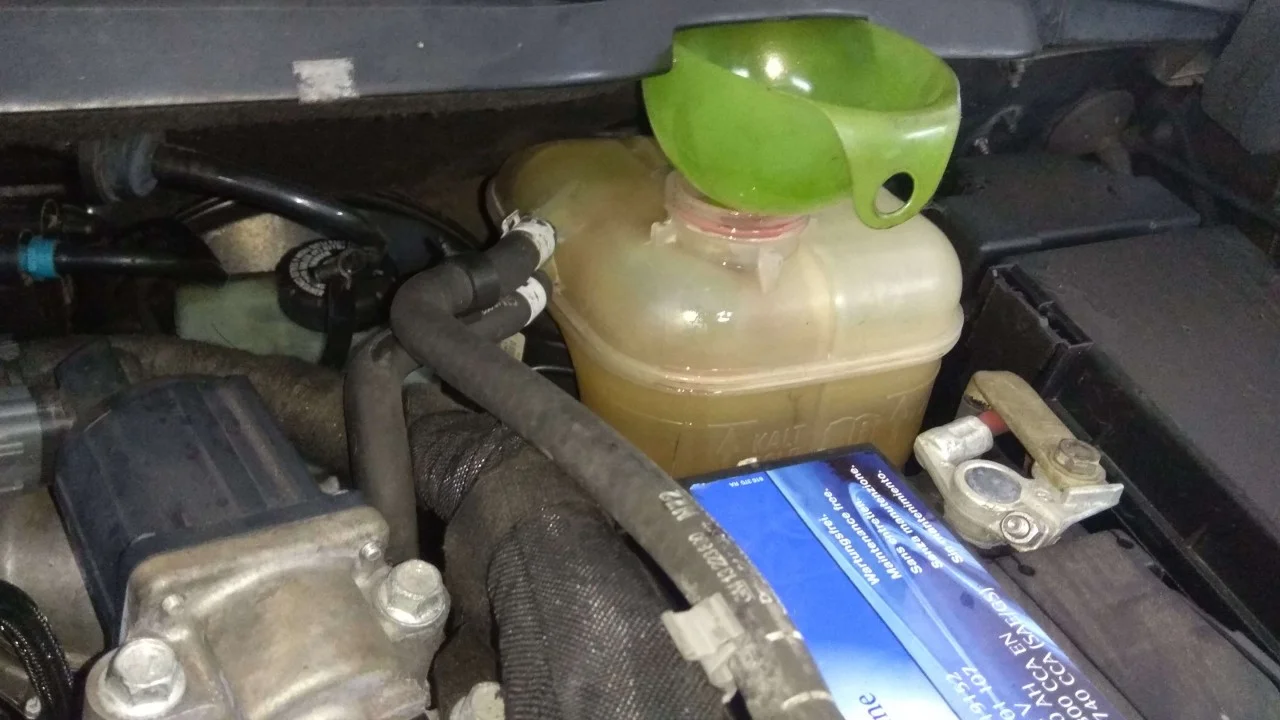

Заливаем в расширительный бачок охлаждающую жидкость

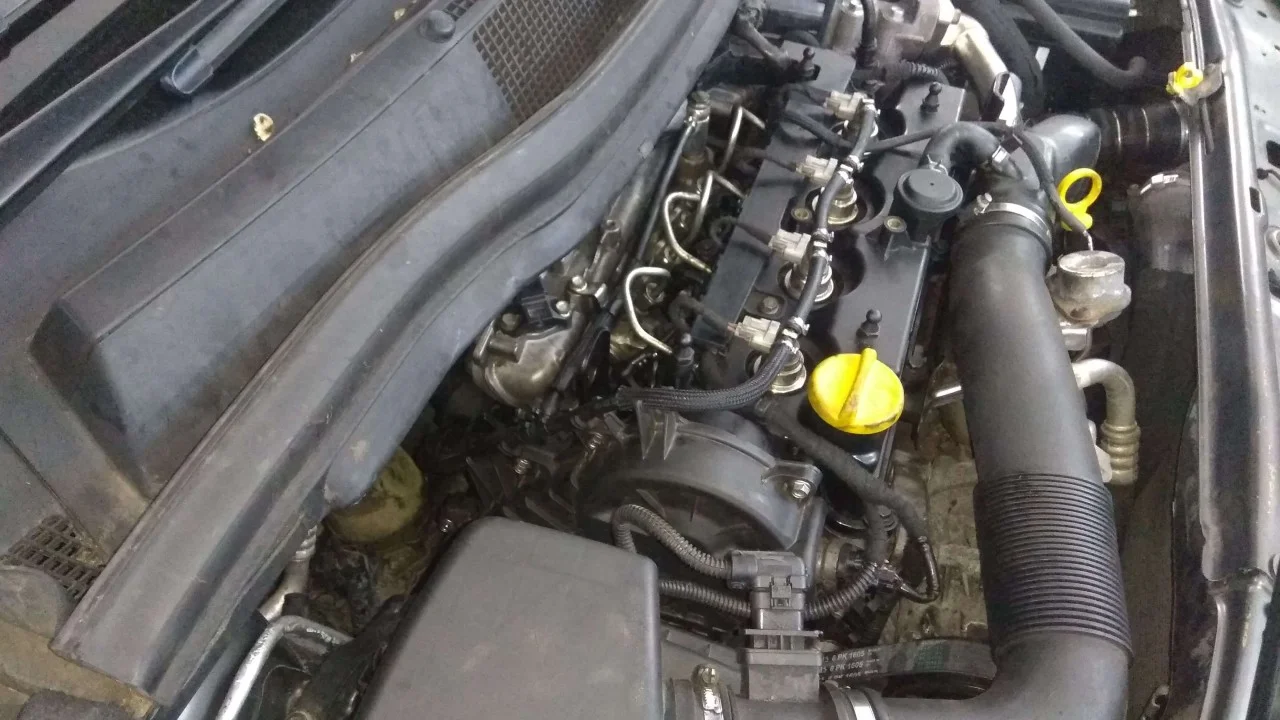

Запускаем двигатель и проверяем его работу. Прогреваем двигатель до рабочей температуры, а после остывания проверяем уровень охлаждающей жидкости. И не забываем установить верхнюю крышку двигателя.
