Замена ремня ГРМ, радиатора VW Golf 4 1.4 л AKQ

Ход работы:

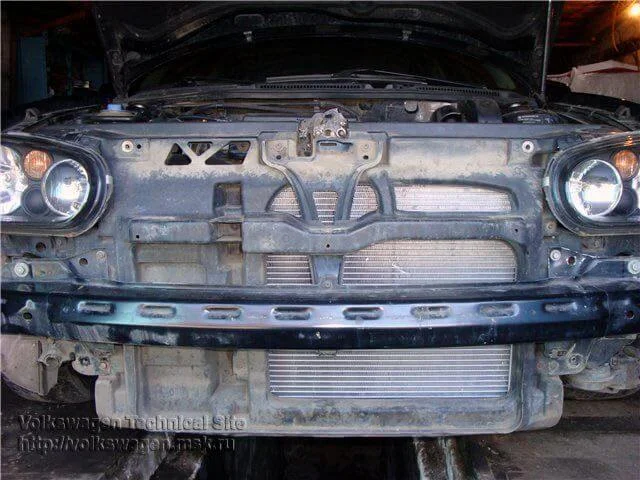

Снять аккумулятор.Снять решетку радиатора.Снять бампер.

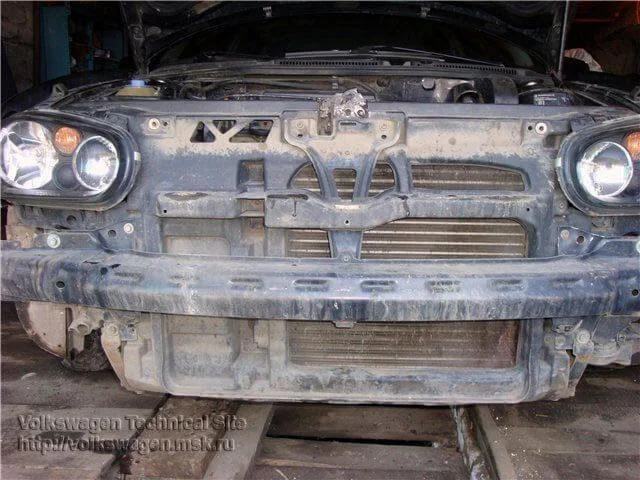

Снять усилитель бампер.

Снять снизу защиту двигателя, после защитный пластиковый кожух.Слить антифриз.

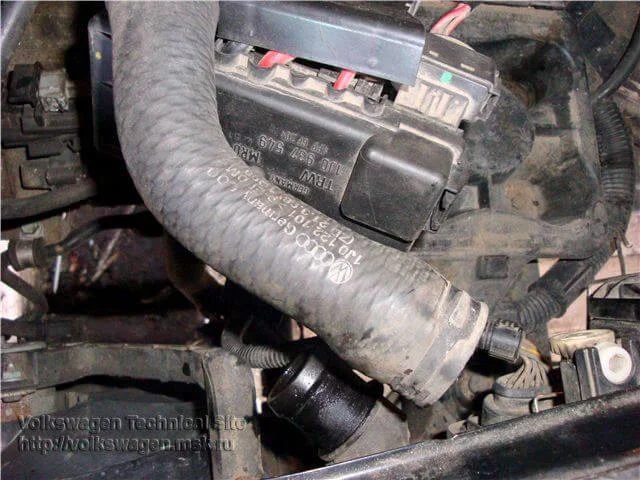

Отсоединить резиновые шланги от патрубков, патрубки.

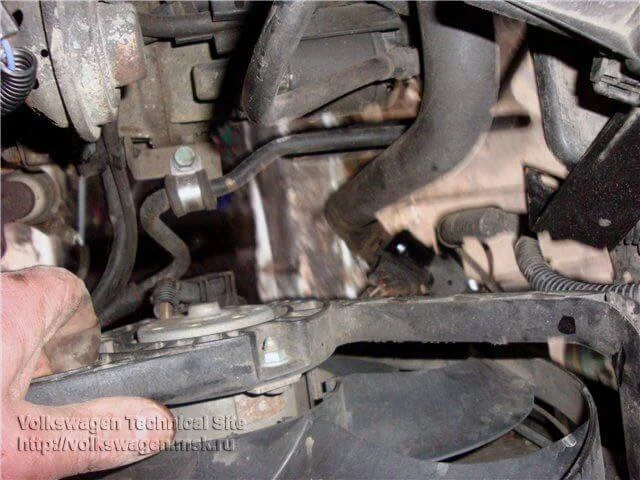

Отсоединить разъемы от вентилятора.

Открутить 4-ре самореза и аккуратно вынимаем радиатор.

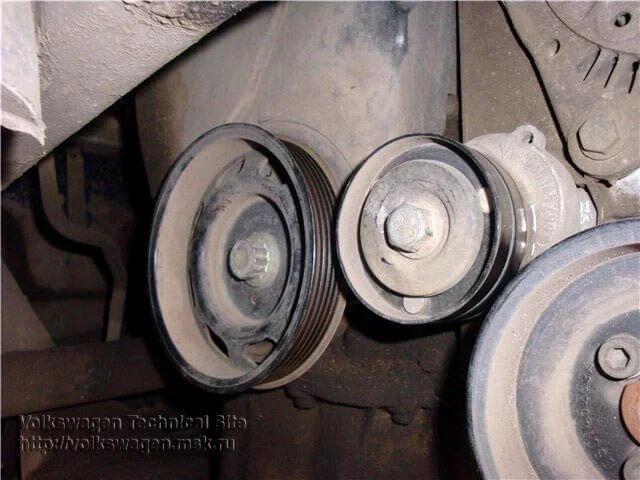

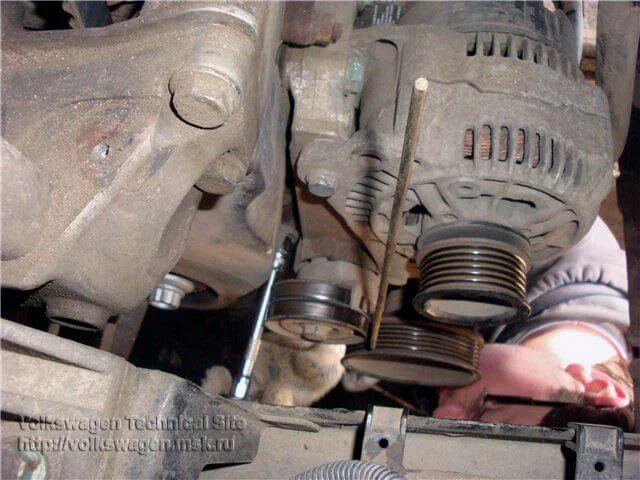

Приступаем к замене комплекта ГРМ.Снять ремень генератора (оттянуть на себя натяжной ролик за болт его крепления и зафиксировать в отверстиях любым стержнем диам. примерно 4 мм.).

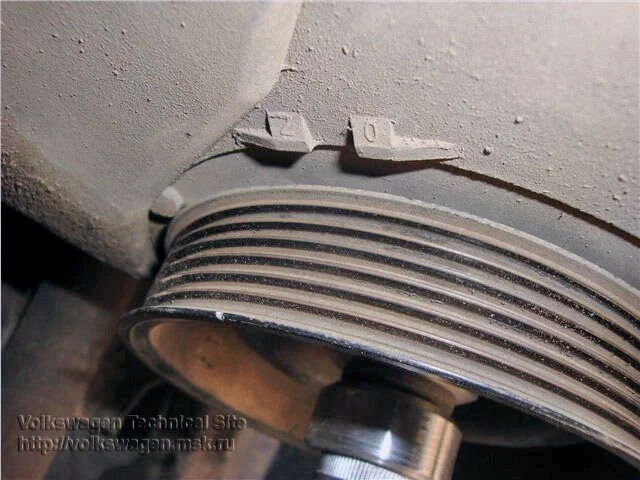

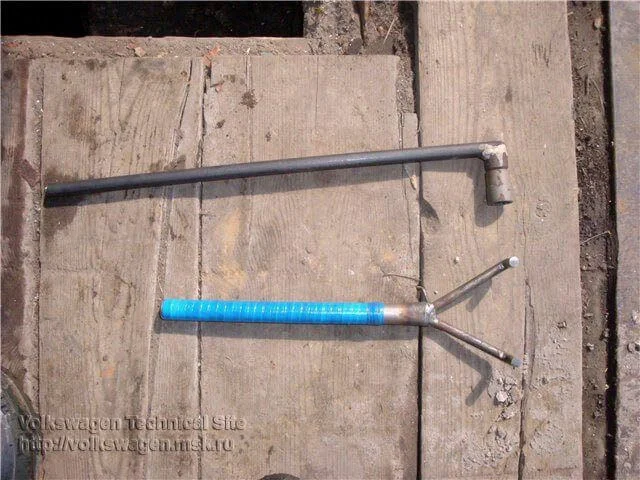

Включить 5-ю передачу, поставить на ручной тормоз, вставить рогатку в вырезы шкива коленвала, вороток (0,5 м.) с головкой на 19 на болт крепления шкива. После тянем вороток рукой против часовой стрелки удерживая другой рукой рогатку.

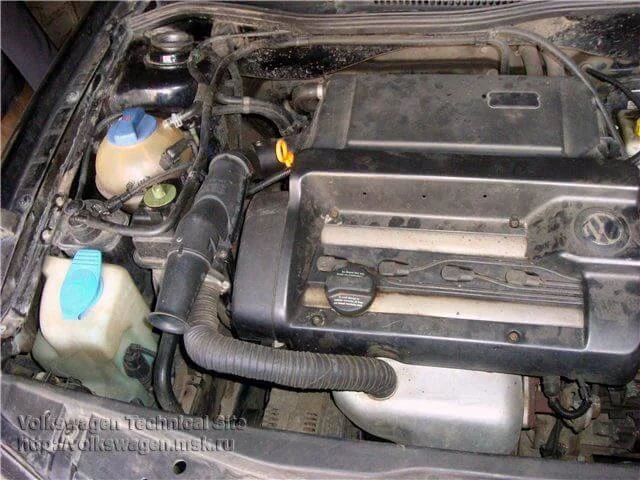

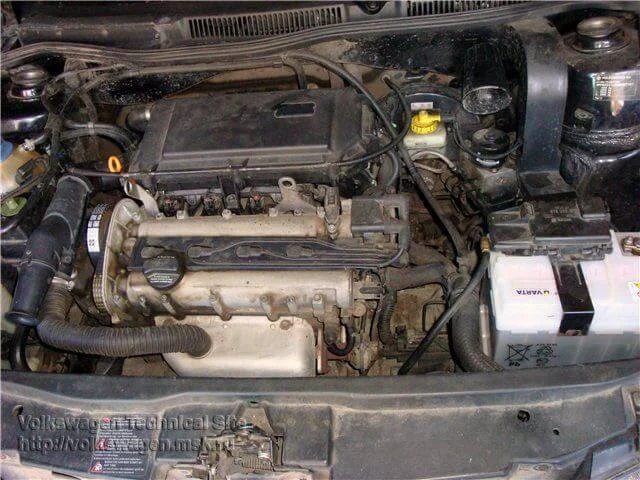

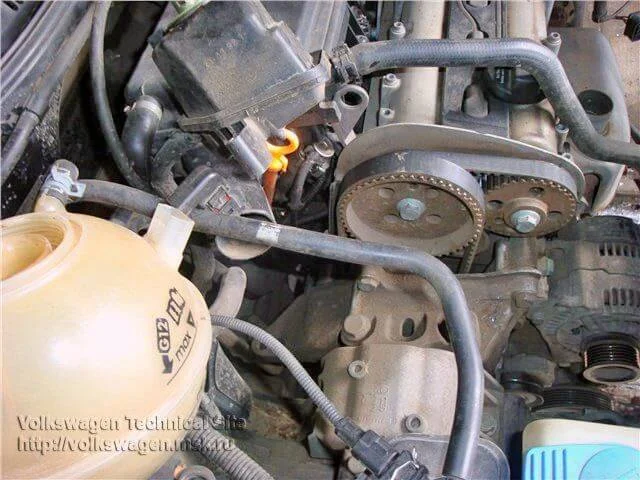

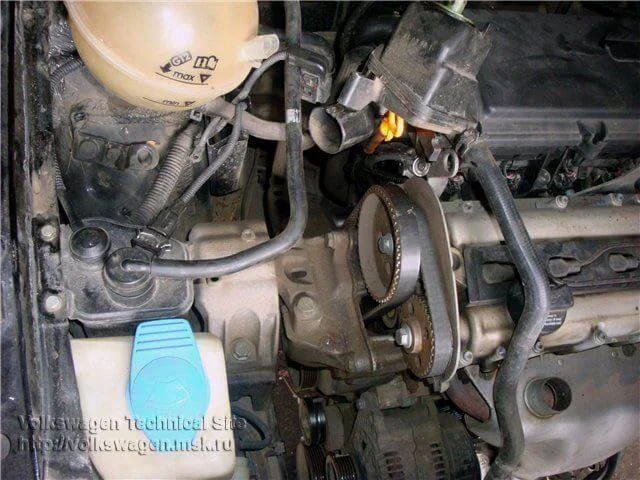

Снять шкив.Снять пластиковую крышку двигателя, воздухозаборник, кронштейн воздухозаборника, открутить винты крепления расширительного бачка, бачка ГУР, адсорбера и не разъединяя шлангов отвел в стороны;Cнять верхний кожух ремней ГРМ.

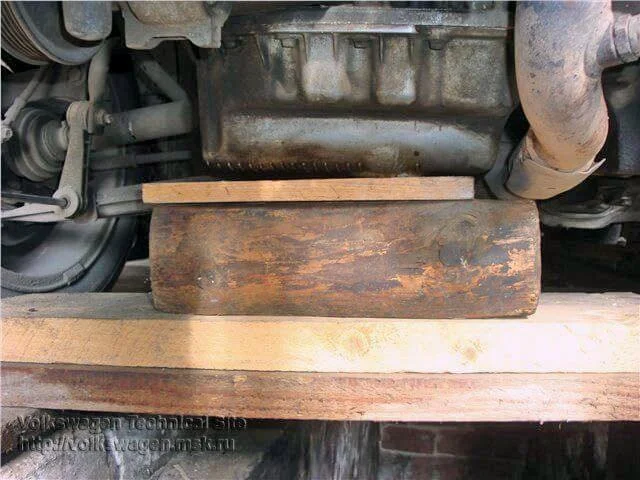

Поддомкратил правую сторону, доску поперек ямы, подложил короткие дощечки в упор под двигатель. Опустил домкрат. Двигатель лежит на доске – правая опора свободна.

Открутить правую опору от кузова и от двигателя (головки на 18 и 16 длинная).

Снять нижний кожух ГРМ.

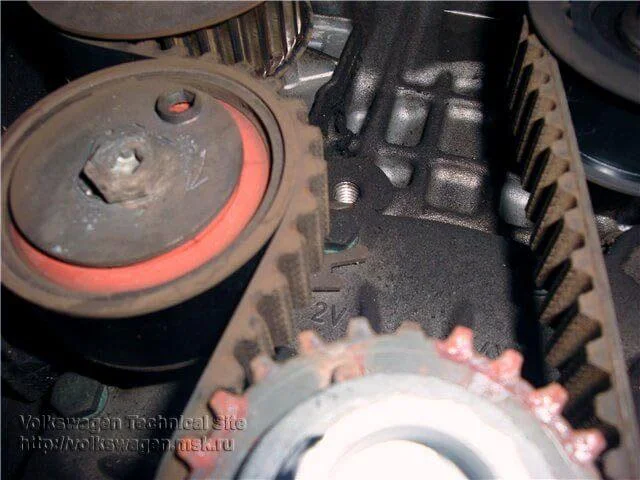

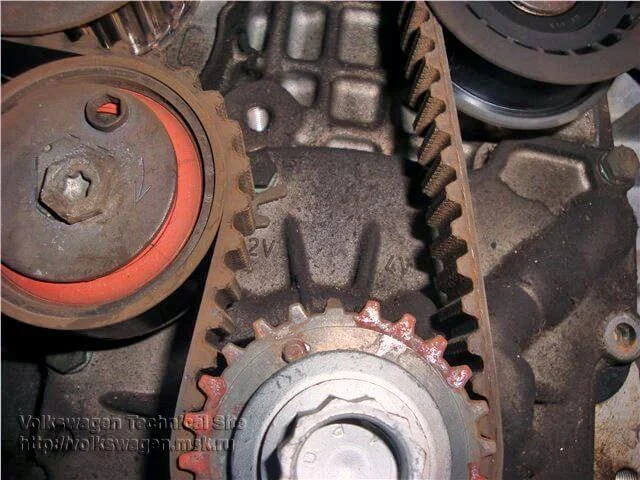

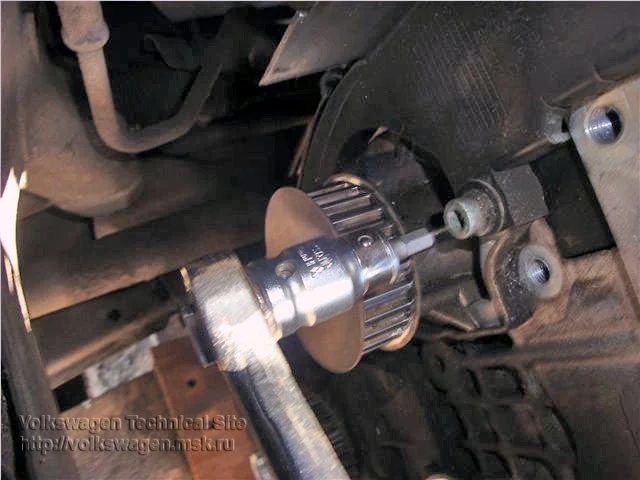

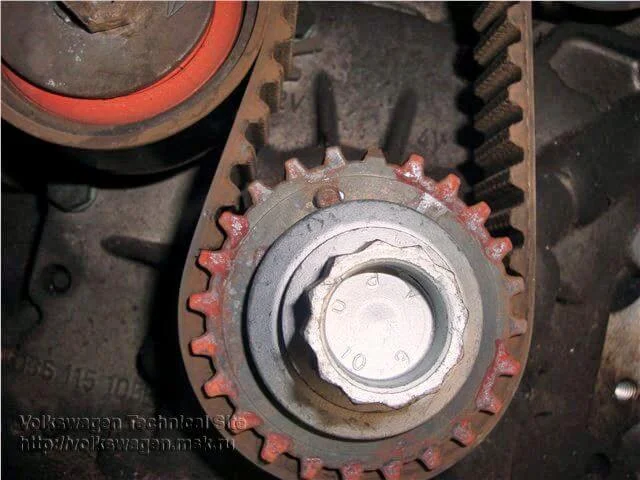

Снять с передачи, выставить ВМТ (проворачиваем коленвал ключем на 19 до совпадения метки на шестерни коленвала.

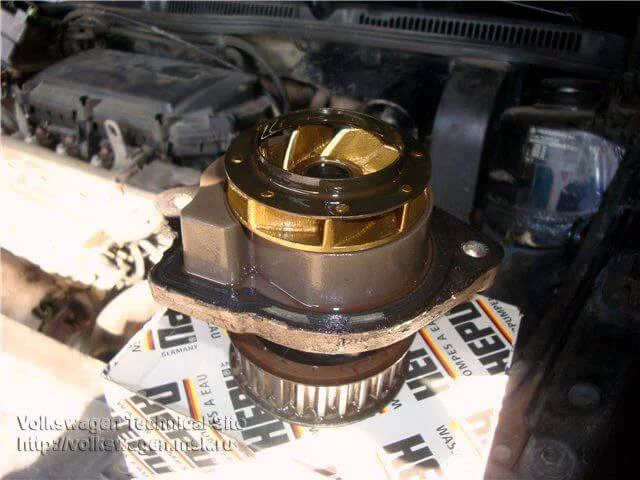

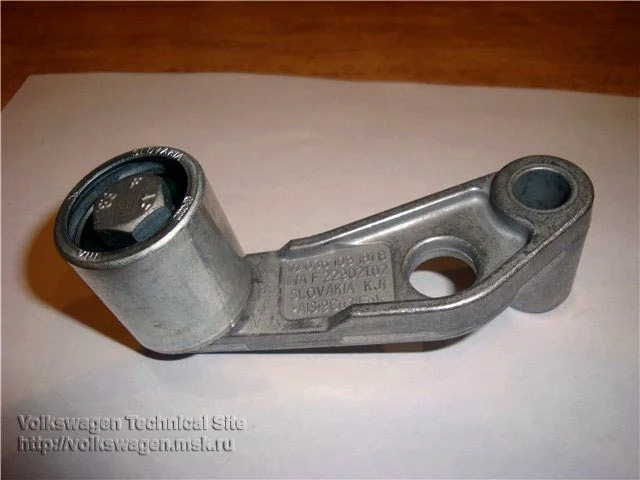

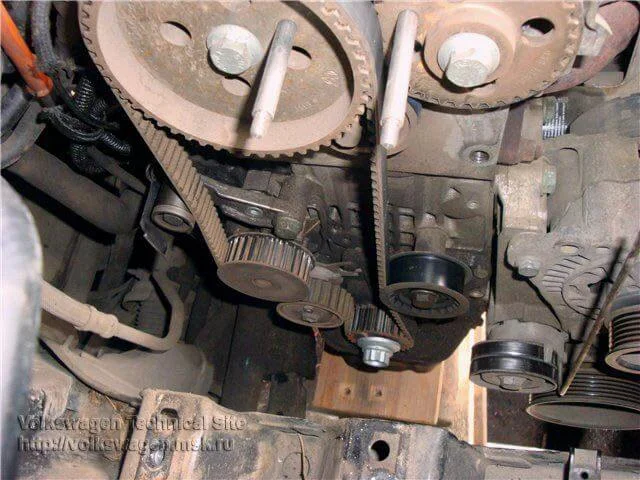

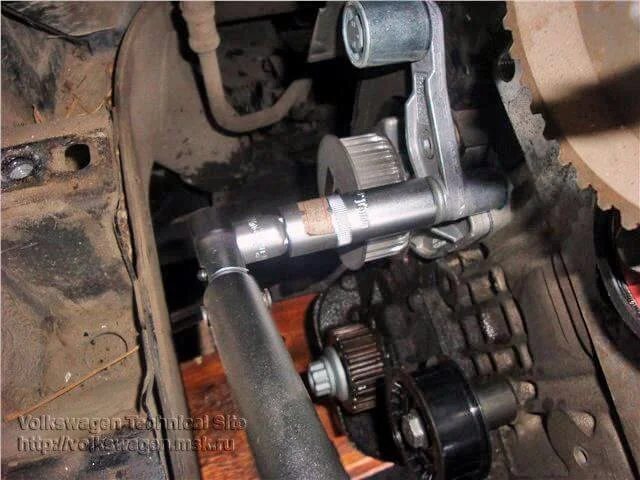

Отвернуть ключом на 13 болт крепления ролика-натяжителя большого ремня, после снять ролик;Снять большой ремень;Отвернуть обводной ролик, снять;Отвернуть кронштейн и малый ролик, снять;Отвернуть 2 винта крепления помпы с внутренним шестигранником на 6, снять помпу (выльется примерно 1 литр антифриза);Отвернуть ключом на 13 болт крепления ролика-натяжителя малого ремня, снять ролик;Снять малый ремень (аккуратно, чтобы не вылетели стержни из шестерен);

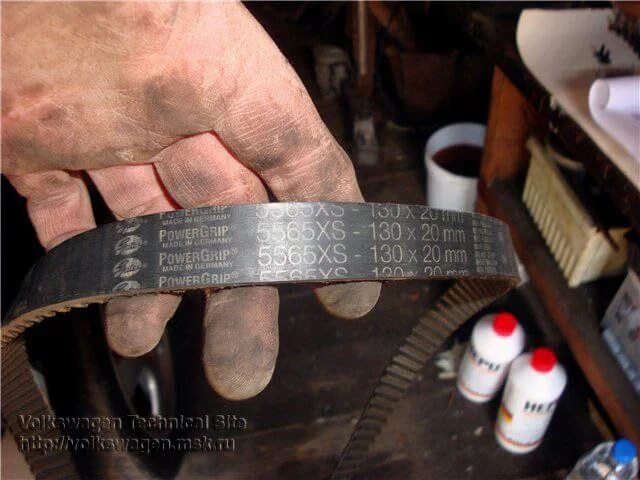

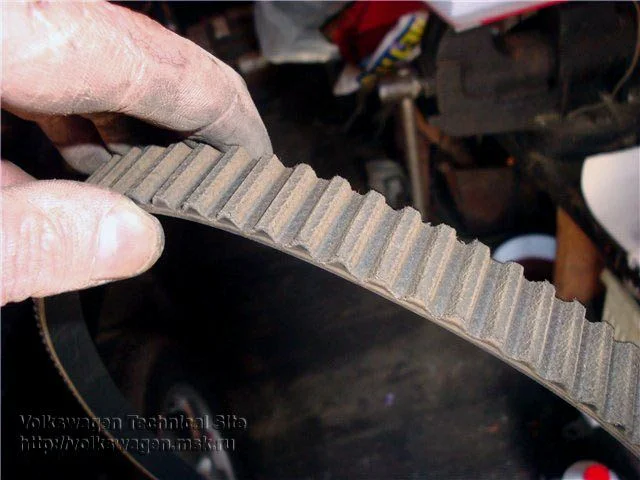

Оба ремня, ролики и помпа сняты – осматриваем на наличие дефектов, люфтов, трещин.

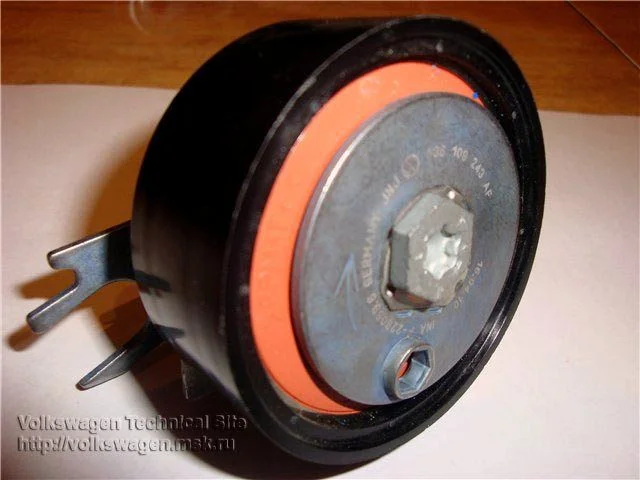

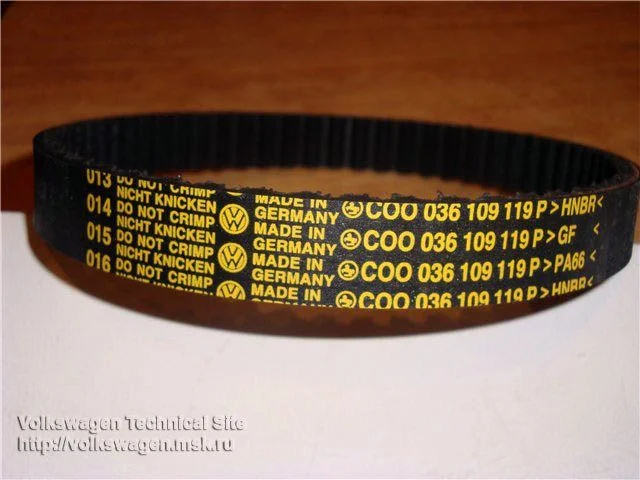

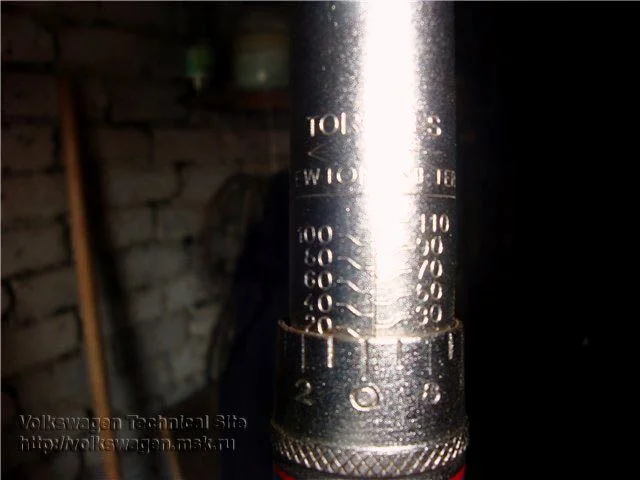

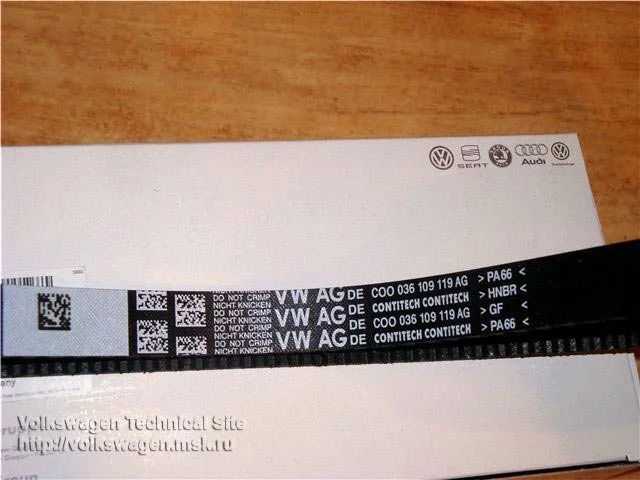

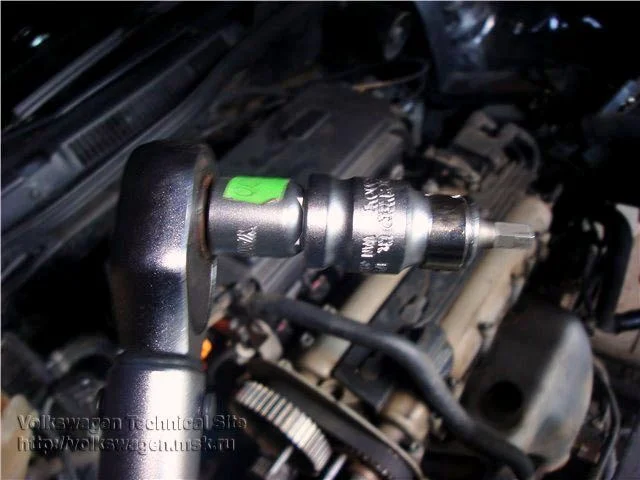

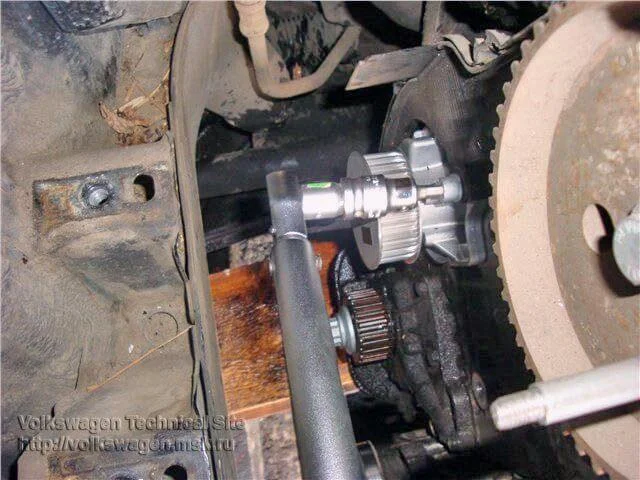

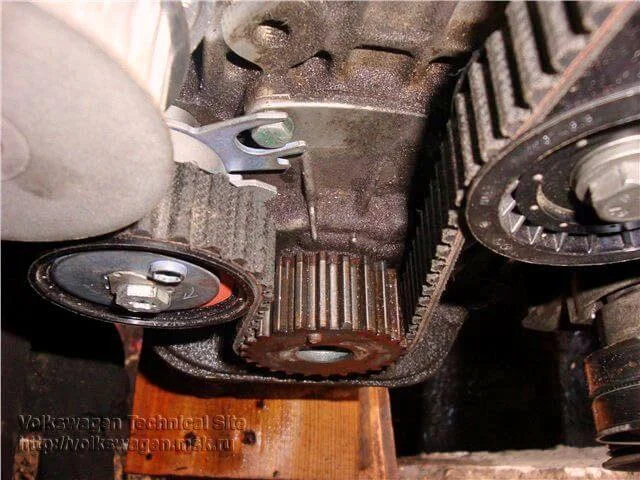

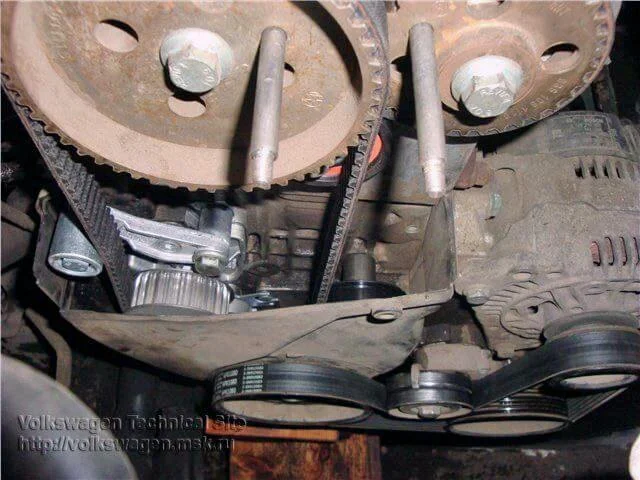

Надеть новый малый ремень, начиная с верху. Следить за стержнями в шестернях;Берём новые ролики, помпу, новые болты, наживляем от руки;Стопор ролика малого ремня стоит в углублении головки – натягиваем ролик до совпадения стрелки и мыска, затягивать болт крепления с усилием 20 Нм. Мысок-стопор прижат к левому краю углубления в головке- стрелка напротив него;Затягиваем болты крепления помпы внутренним шестигранником на 6;Устанавливаем малый обводной ролик с кронштейном- головка болта помпы встает в отверстие в кронштейне, затянуть болт крепления кронштейна;Затягиваем болт крепления большого обводного ролика;Надеть большой зубчатый ремень- начиная с помпы против часовой стрелки (метку ВМТ-скошенный зуб шестерни коленвала нужно поставить немного назад относительно прилива на блоке, примерно 2 зуба- 7-9мм. перед тем как одеть на эту шестерню ремень.Натягиваем ролик большого ремня шестигранником на 6 мм. до совпадения стрелки с маленьким вырезом, в большом вырезе стоит головка болта (вот тут нужно зеркало) и затягиваем болт крепления ролика;Скошенный зуб шестерни коленвала встал четко напротив правого прилива на блоке;Только теперь вынимаем стержни из шестерен распредвалов;Установить на место шкив коленвала, поставить новый болт, снова стопорим «рогаткой»;Проверить затяжку всех резьбовых соединений;

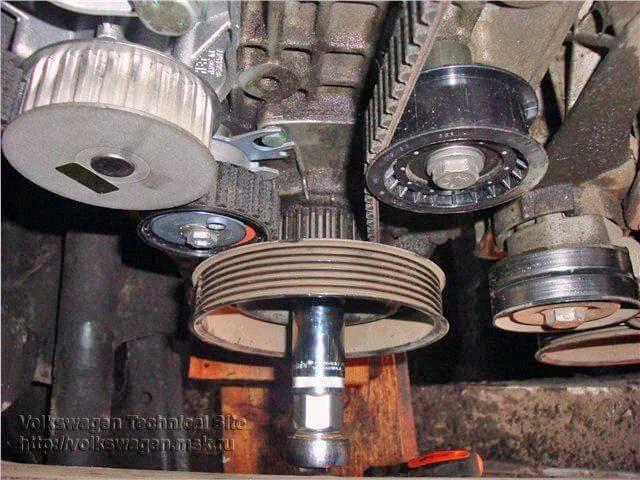

Проверяем совпадение меток;Ставим назад опору двигателя;Одеть ремень генератора;Берём радиатор, переставляю на него патрубки, вентилятор, датчик включения вентилятора (ключ на 30), подушки и аккуратно вставим на место;Подсоединяем разъемы и одеваем на патрубки резиновые шланги;Закрепляем на место все бачки, крышку ГРМ, воздухозаборник, крышку двигателя;Ставим на место усилитель бампера, бампер и решетку радиатора;Заливаю антифриз;Ставим аккумулятор;
