Замена ремня ГРМ и помпы на VW Golf V 1.4 л ВСА

21 июля 2021

•

26K

В этом фотоотчёте подробно расписано как заменить Ремень ГРМ и помпу на автомобиле марки Volkswagen Golf V с двигателем 1.4 литра. Процесс достаточно несложный. Из инструментом необходимо будет иметь:

Torx 20;
Ключ-шестигранник на 6 мм;
Головки на 10,13,15,16,18;
Динамометрический ключ;
Из специальных инструментов: фиксатор- Т10016 и ключ для фиксации шкива коленвала – 3415;

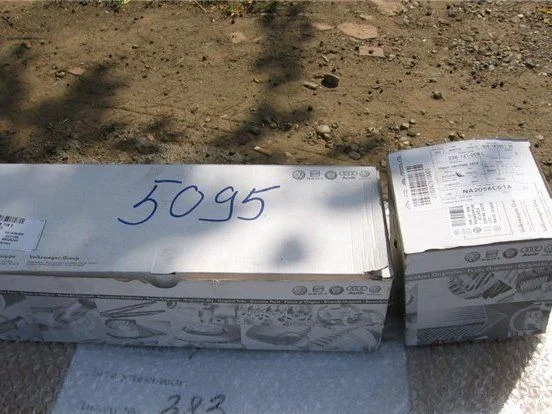

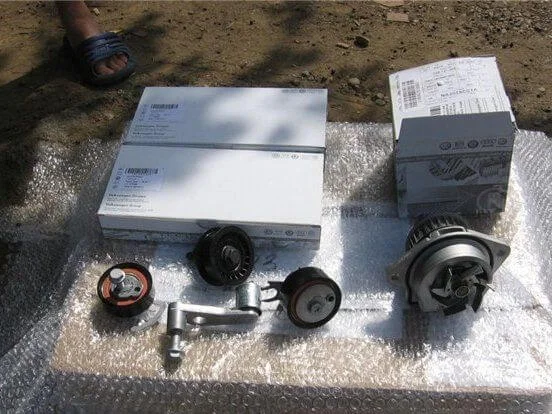

Список запчастей:

Ремонтный комплект ГРМ 036198119Е;

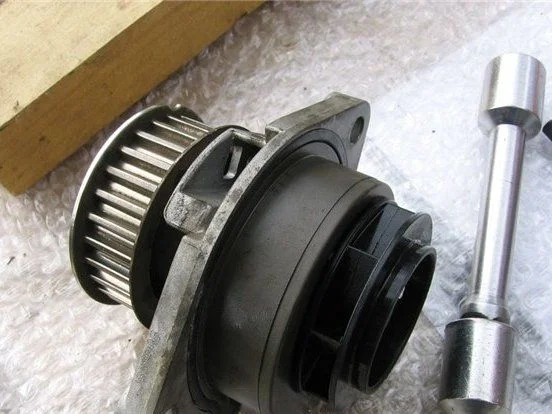

Помпа 036121008L;
Болт шкива коленвала N91048701;

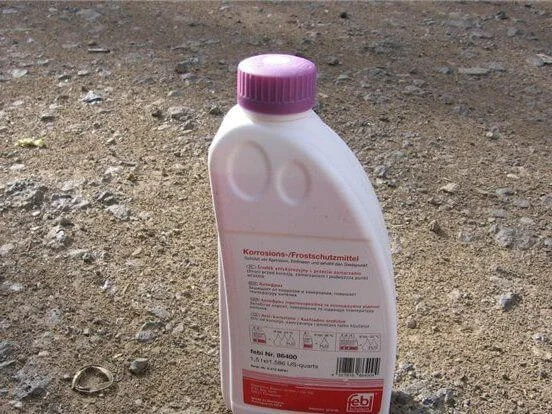

Антифриз;

Стоит обратить внимание, чтобы открутить болт шкива коленвала, нам понадобится двенадцатигранный ключ на 21. Также надо изменить направление движения натяжного ролика, до снятия ремня ГРМ, а ставить назад только по направлению.

Весь процесс занимает около 4-х часов.

Откручиваем и снимаем натяжной ролик ремня генератора, иначе нам не открутить болт крепления нижней крышки ремня ГРМ

Все болты натяжных роликов закручиваются с моментом 20 НмБолты отводных роликов закручиваются с моментом 50 Нм

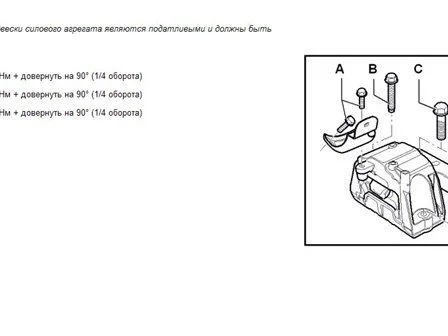

Моменты затяжки болтов опоры двигателя

Собирается все в обратной последовательности.

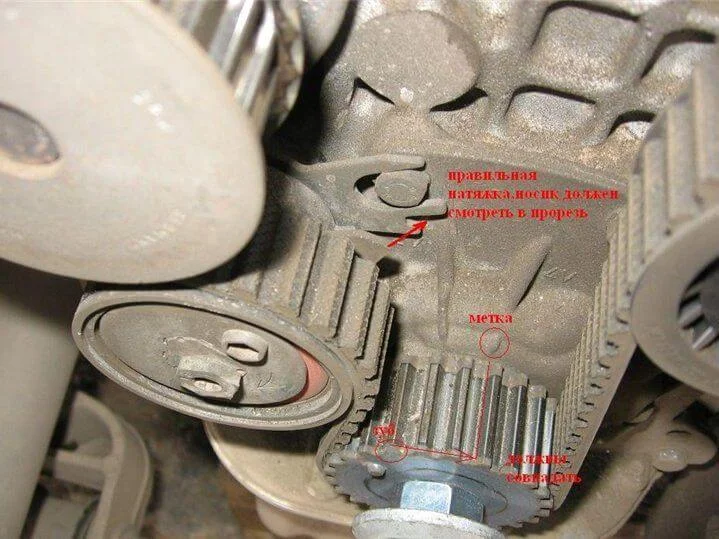

ВАЖНО: что бы во время проведения работ шестерни распредвалов были зафиксированы фиксатором, а метка шестерни коленвала (скошенный зуб) совпадала с меткой на масленом насосеМалый ремень надевается с левой шестерни по часовой стрелке, слабина должна быть внизу. В заключение натянуть зубчатый ремень поворачивая натяжной ролик с помощью внутреннего шестигранника против часовой стрелки, пока стрелка не остановится над мыском опорной пластины в индикаторном окошке.

Основной ремень надевается с помпы против часовой стрелкиЗатянуть крепежный болт натяжного ролика от руки. Выемка в опорной пластине должна обхватить головку крепежного болта. В заключение натянуть зубчатый ремень, поворачивая натяжной ролик по часовой стрелке, пока стрелка не установится над прорезью в опорной пластине

ВНИМАНИЕ: момент затяжки болта шкива коленвала 150 Нм + ? оборота (болт использовать новый) перед установкой надо обезжирить шляпку болта и место на шкиву, резьбу болта смазать маслом

Снимаем натяжной ролик основного ремня ГРМ и снимаем сам ремень
Снимаем натяжной ролик малого ремня и сам ремень
Снимаем отводной ролик
Сливаем антифриз
Откручиваем шестигранником два болта помпы и один справа головкой на 10, снимаем заднюю крышку зубчатого ремня и саму помпу.

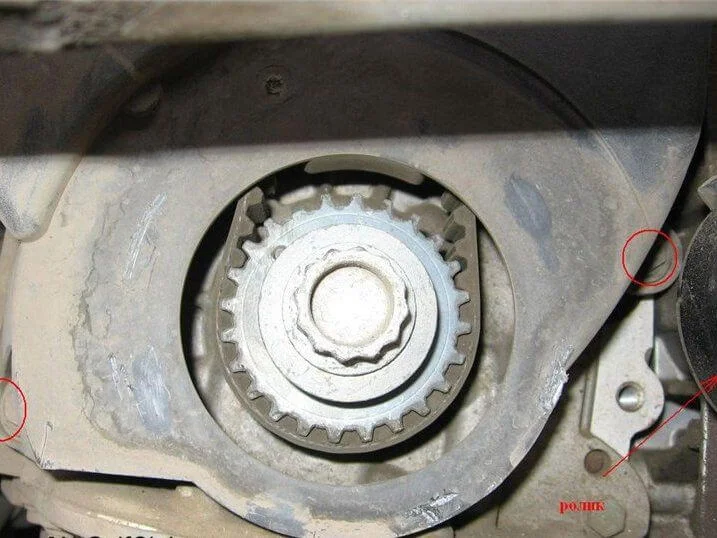

Снимаем нижнюю крышку ремня ГРМ (два болта низу, один вверху, крепится к опоре двигателя, две защелки слева)

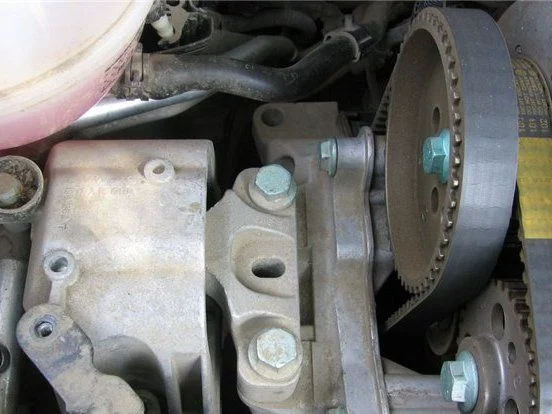

Откручиваем и снимаем верхнюю опору двигателя

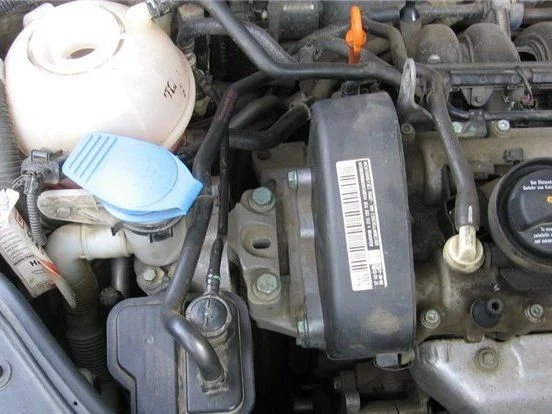

Откручиваем адсорбер и отводим в сторону, откручиваем и снимаем горловину бачка омывателя, откручиваем и отводим в сторону бачок

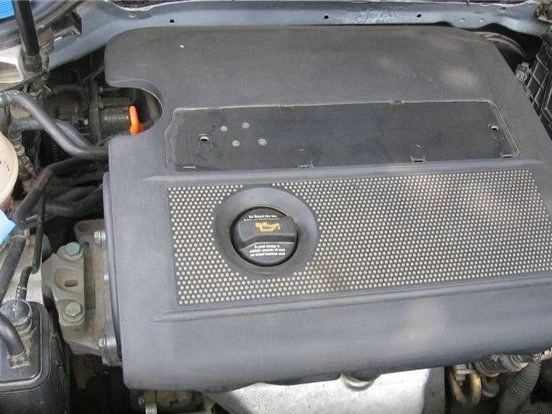

Снимаем крышку клапанов, со встроенным воздушным фильтром (просто тянем вверх, держится на 4 опорах)

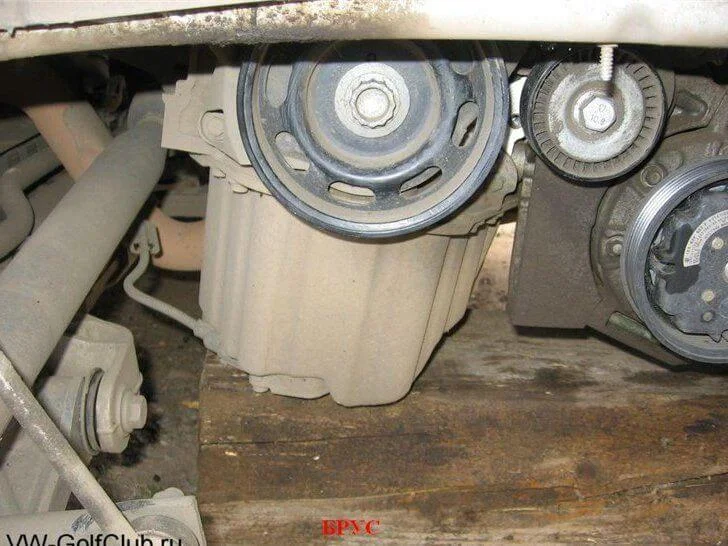

Откручиваем болт шкива коленвала для этого самодельной вилкой удерживаем шкив и головкой на 21 откручиваем болт.

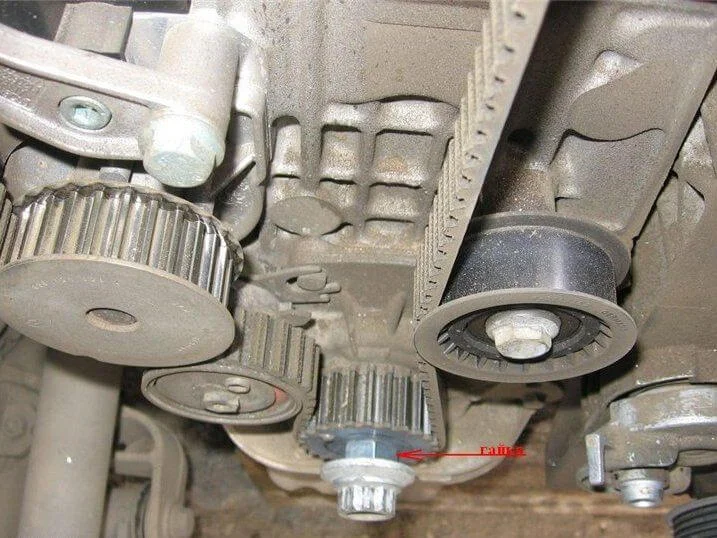

Снимаем шкив, а болт, с двумя шайбами вкручиваем обратно в шестерню коленвала

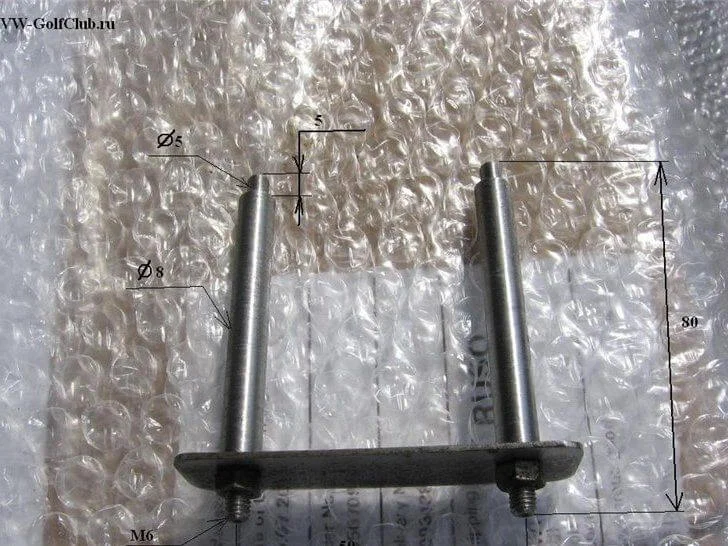

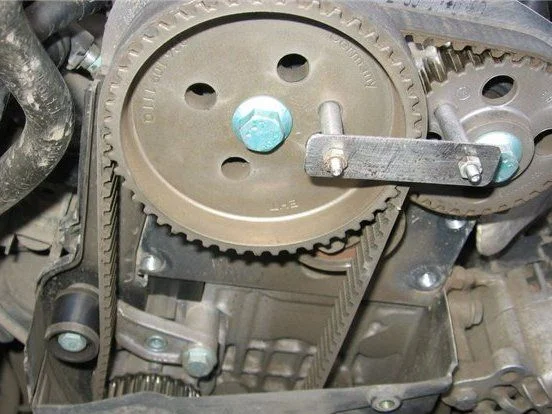

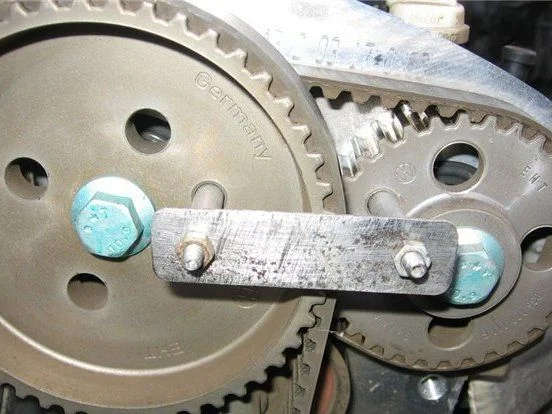

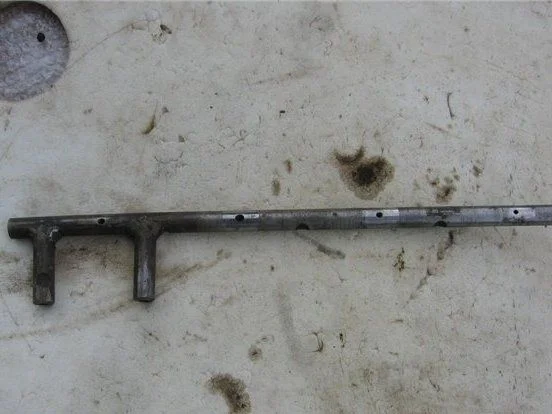

Выставляем шкив коленвала по меткам, метка на шкиве, должна соответствовать «0» на крышке ремня ГРМ, при этом метки на распредвалах должны занять следующее положение, фиксируем шестерни распредвалов самодельным фиксатором.

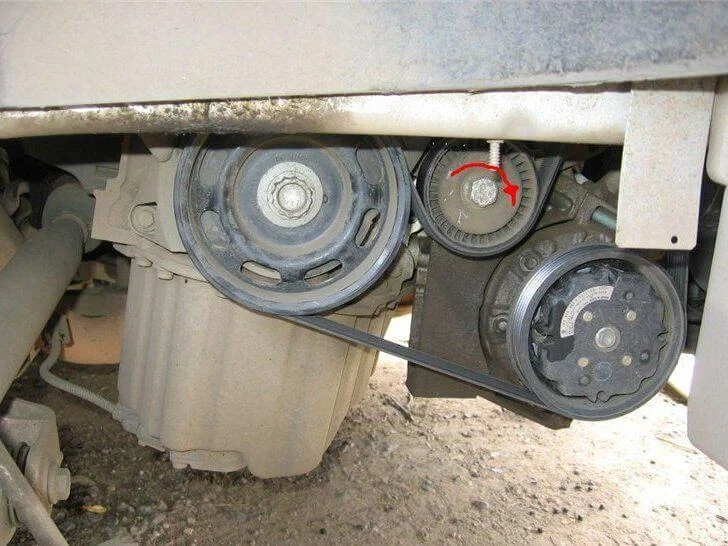

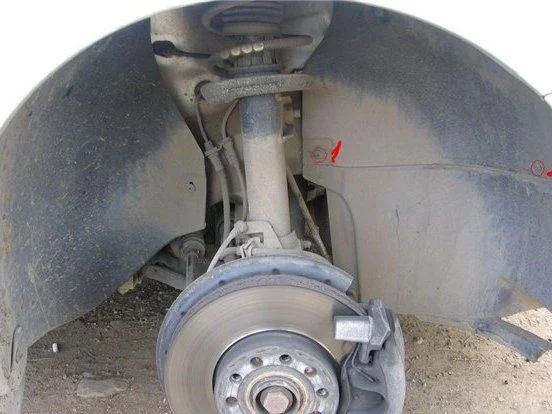

Снимаем ремень генератора, натяжной ролик отводим по часовой стрелке.ВНИМАНИЕ: перед снятием ремня нужно пометить направление движения, обратно устанавливать строго по направлению.
