Замена свечей на VW Golf 5 1.4TSI TwinCharger

13 ноября 2020

•

15K

Данный фотоотчёт подробно показывает как заменить свечи зажигания на автомобиле Volkswagen Golf V c двигателем 1.4 TSI (BMY) TwinCharger. Вся процедура не очень сложная, единственное в чём может возникнуть затруднение — это доступ к первому цилиндру, для этого необходимо будет демонтировать трубки ВКГ и клапан управления наддувом N75.

Из инструментов необходим лишь съёмник, ключ для свечей зажигания и желательно смазывающую пасту G 052 141 A2 для катушки зажигания.

очень важно проводить эту процедуру в тёплом боксе или на прогретом двигателе, потому что защитный пластик на двигателе очень легко поломать.

Какие свечи зажигания ставить на Golf V 1.4 TSI, когда производить замену?

Оригинальный номер 03C905601A, средняя цена 700 руб.

Аналог:

Bosch 0 242 240 665 — 517 руб.
Denso PKJ20CR8 — 828 руб.
NGK 96209 — 679 руб.

Периодичность замены — каждые 30 тыс.км. Момент затяжки — 30 Нм.

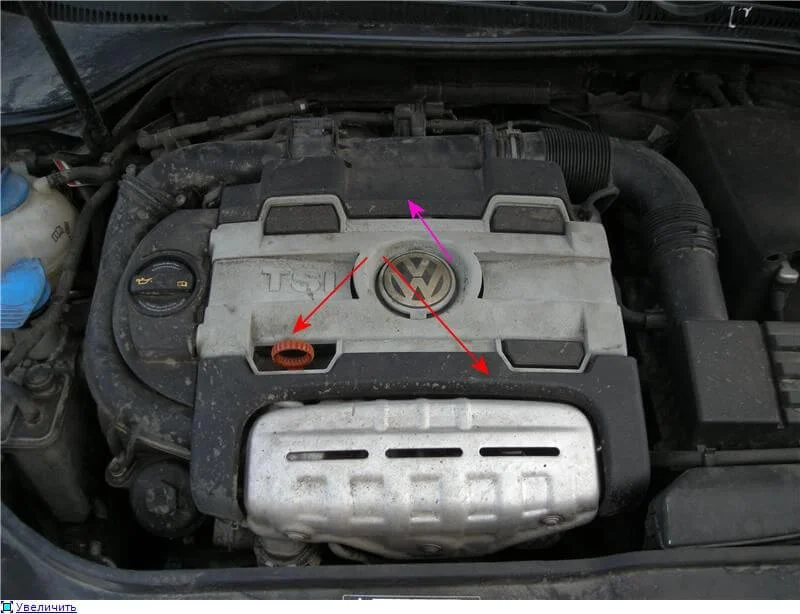

Снимаем крышку, аккуратно сдергивая ее вверх и прикладывая усилие как можно ближе к местам, обозначенным красными стрелками. Далее тянем ее аккуратно (см. малиновые стрелки) на себя и откидываем на аккумулятор, поскольку в крышке находится вакуумный ресивер и она привязана шлангом.

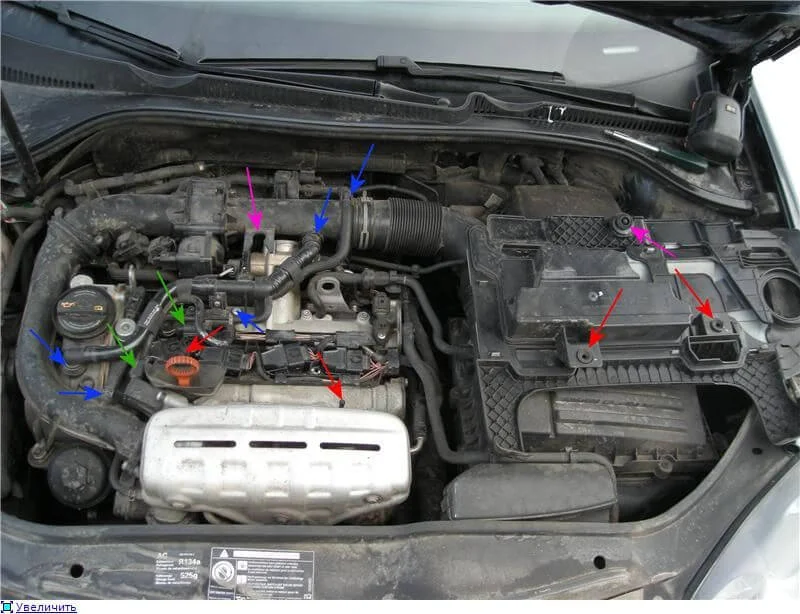

Далее отворачиваем болт крепления клапана N75, отщелкиваем соединения ВКГ, надавливая на ребристые места на их кольцах-фиксаторах и снимаем шланги (см. синие стрелки). Снимаем разъемы N75 и байпаса N249 (зеленые стрелки).

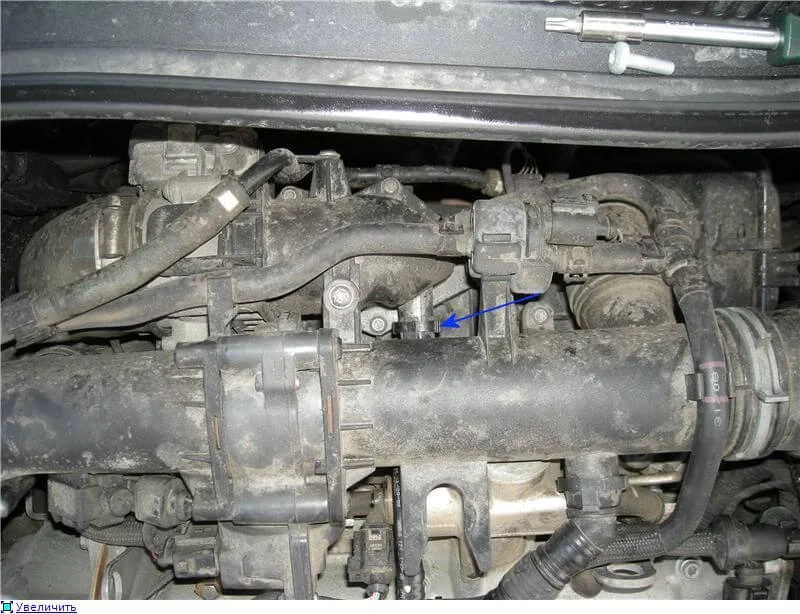

Самое неудобное место разъемного соединения ВКГ находится рядом с ДЗ. Кое-как, сдавливая пальцами, удается его расстыковать.

Далее всю конструкцию трубок и шлангов откидываем в сторону так, чтобы она не мешала нам снять катушку первого цилиндра. Особенно аккуратно действуем с соединением из пункта 3 — его нужно аккуратно протащить около ТНВД (показана желтой стрелкой), сломать очень легко. Он там пролезает, но со скрипом. И вот мы у цели.

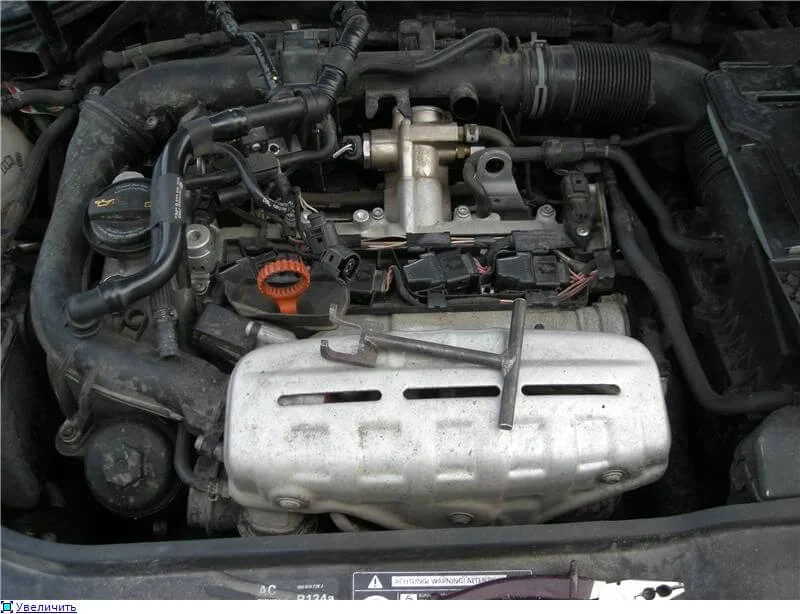

Берем съемник (ориганал, самопал, кто-то из тяпки делает и т.п.), сдергиваем катушки так чтобы их разъемы вышли из пластикового каркаса, и дали возможность отстыковать их (фиксатор разъема находится внизу катушки и идентичен разъемам N75 и N249 — так что тренируйтесь на них).

Меняем свечи и собираем все в обратном порядке. Главное это чтобы соединитель ВКГ из пункта 3 защелкнулся, иначе весь наддув уйдет в ту дыру. Остальное хорошо видно и понятно.

Момент затяжки свечей 30НмELSA требует еще:- При установке новых свечей зажигания необходимо нанести на катушки зажигания смазывающую пасту -G 052 141 A2-. Это предупреждает »прихватывание“ наконечника катушки зажигания к свече. При установке катушки зажигания на свечу следует слегка по вращать катушку, чтобы паста распределилась по изолятору свечи.– Нанести тонкий слой смазки -G 052 141 A2- по окружности наконечника катушки -стрелка-. Слой смазки должен быть толщиной 1...2 мм.
