Замена поликлинового ремня на двигателе 1.4 л. BCA

Процес снятия и установки поликлинового ремня только для а/м с компрессором климатической установки. Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:

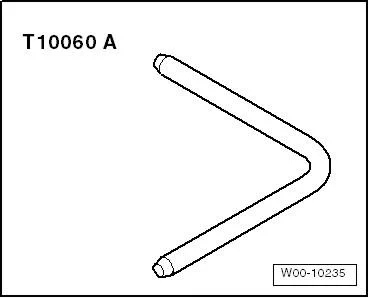

• Фиксатор -T10060 A-;
• Гаечный ключ.

Снятие

• Снять защитный кожух двигателя;
• Снять подкрылок правой передней колесной ниши;
• Пометить направление хода поликлинового ремня;

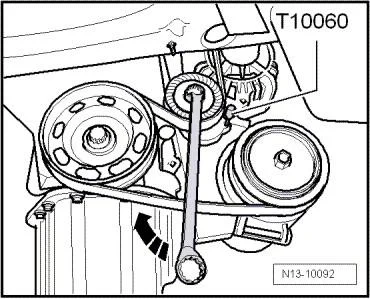

• Чтобы ослабить натяжение поликлинового ремня, с помощью гаечного ключа повернуть натяжитель по направлению -стрелки-;

• Зафиксировать натяжитель фиксатором -T10060 A-;
• Снять поликлиновой ремень.

Установка

• Сначала надеть поликлиновой ремень на шкив коленвала. На натяжной ролик ремень устанавливается в последнюю очередь.

Дальнейшая сборка осуществляется в последовательности, обратной разборке. Перед установкой поликлинового ремня проверить, надёжно ли закреплены все приводимые им агрегаты (генератор, компрессор климатической установки). При установке поликлинового ремня убедиться, что ремень надет на шкивы правильно с учётом направления хода.

После выполнения работы необходимо:

• Запустить двигатель и проверить ход ремня;

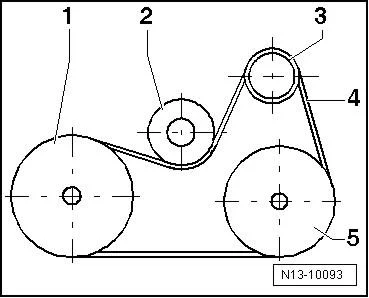

• Запасовка поликлинового ремня;

Ремённая передача с компрессором климатической установки:

1. Шкив коленвала;
2. Натяжной ролик;
3. Шкив генератора;
4. Поликлиновой ремень;
5. Компрессор климатической установки.
