Замена насоса ГУР на Audi A4 (B5) 2.4 ARJ

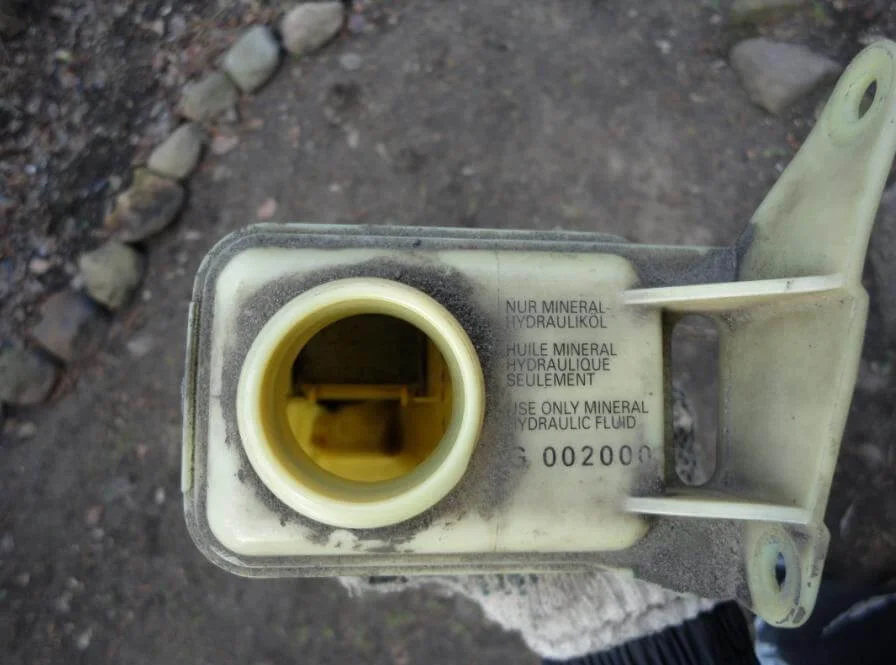

Бачок крепится двумя болтами на 10, а снизу на резиновый фиксатор на кузове. Снимаем его. Промываем, прочищаем, продуваем бачок ГУР.

Важно знать что на 30-ти клапанные моторы объёмом 2,4 и 2,8 ставят только ZF насосы.Для смены жижи сперва крепим толстый шланг обратно, затем затыкаем сосок обратки бочка. Шланг обратки направляем в воронку либо бутылку (как удобнее). Затем, одинг человек медленно крутит руль до упора, удерживая его в крайних положениях, второй человек следит за уровнем жидкости. Когда уровень жидкости подходит к критическому уровню, доливаем жидкость. ВАЖНО!!! Не заводить машину до полной замены жижи. Затем вынимаем затычку из обракти и быстренько одеваем на сосок шланг обратки. Зажимаем. Всё ставим на место, закручиваем все болты. После как всё установили, проверяем уровень жижи. Если надо, то доливаем. И только теперь заводим и сразу же глушим. Снова проверяем уровень жижи. При необходимости доливаем. Данную процедуру повторяем 2-4 раза.

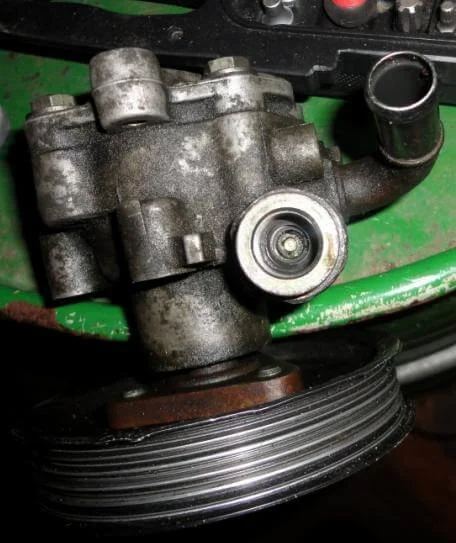

Желательно используя шприц, перед установки насоса наполнить его жижой, удерживая клапан в нажатом положении. ВНИМАНИЕ! Если насос б/у, обязательно проверьте работоспособность этого клапана. После нажатия клапан должен возвращаться в исходное положение.

Задний болт крепления насоса откручиваем, вынимаем его из крепления.

Общий вид

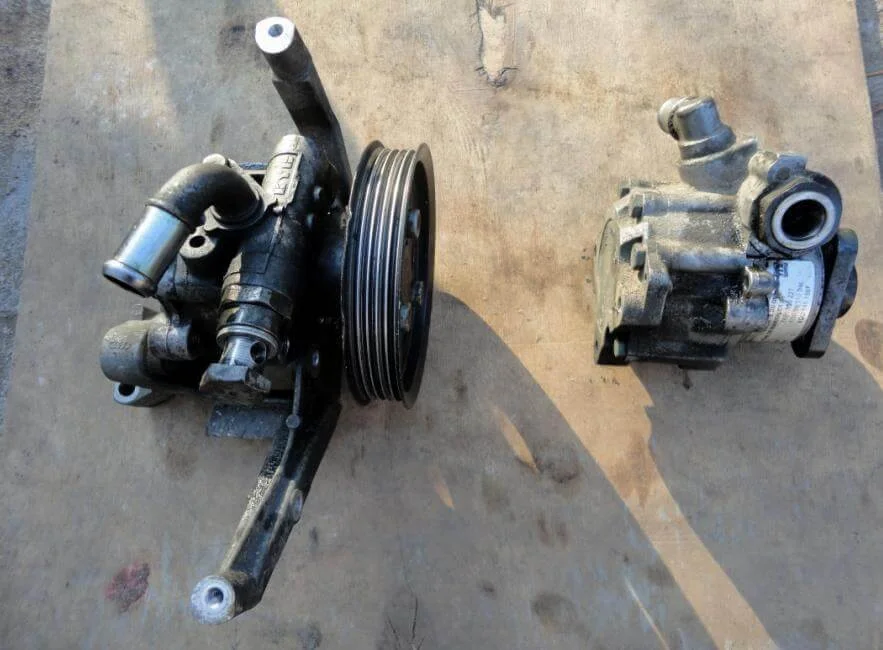

Снятый насос ГУР с крепежной рамкой.

СПЕРВА откручиваем банджо соединение и только ПОТОМ, убирая насос ГУР в бок, снимаем с него хомут и стягиваем шланг с насоса. Имейте ввиду что с насоса выльется много жижи. Желательно при установки уплотнительные шайбы заменить на новые.

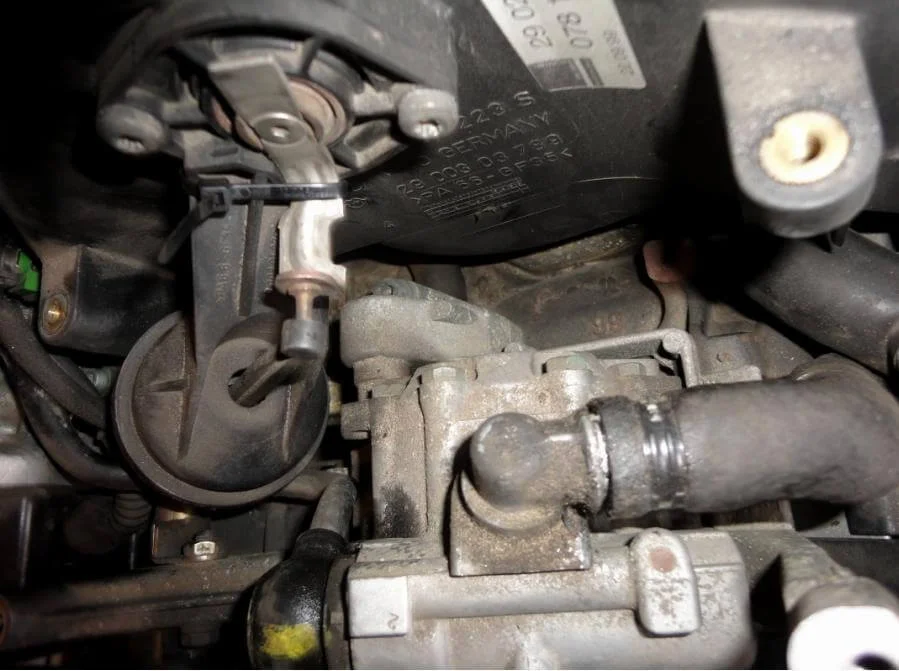

БУДЬТЕ ОСТОРОЖНЫ! Отводите постепенно! Дабы не потерять пружинку при съеме флейты (см. фото).

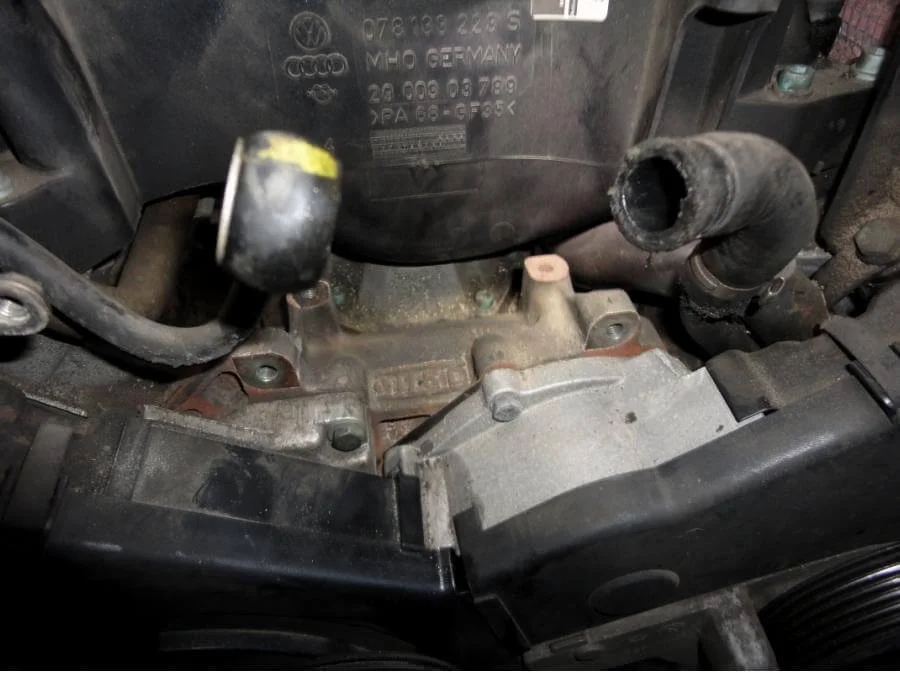

Затем снимаем насос ГУР который крепится тремя болтами под шестигранник на 6, два спереди и один сзади. Для отвинчивания болта расположенного сзади, нужно: укороченный Г- образный шестигранник на 6 и зафиксировать рычаг флейты пластмассовым хомутом, что облегчит нам установку флейты назад.

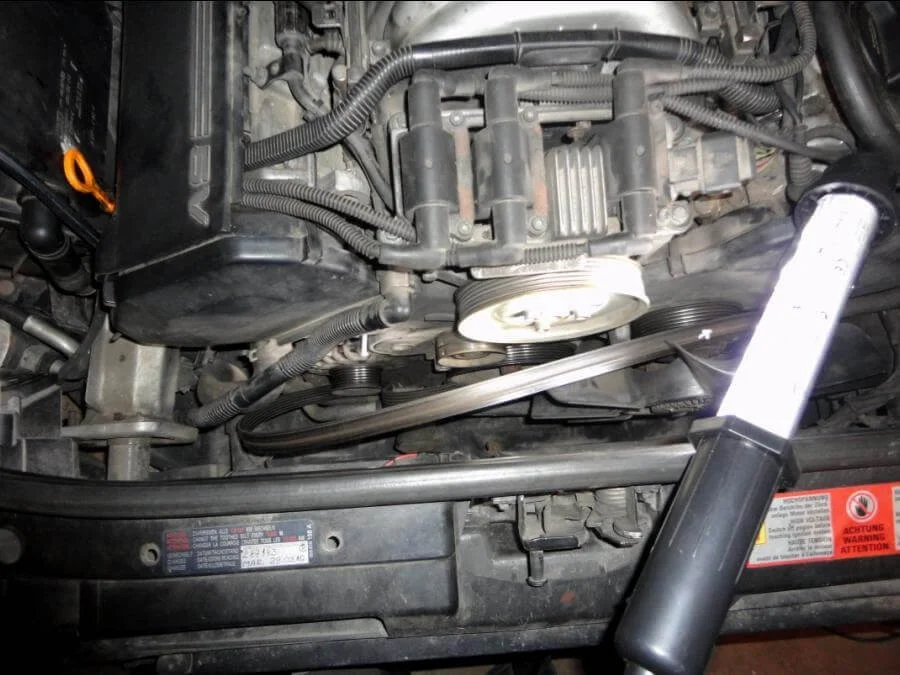

Планка с катушка зажигания крепится четырьмя болтами на 10, откручиваем и отводим в сторону. Шкив ГУР крепится тремя болтами под шестигранник на 6, откручиваем его. Дабы шкив ГУР не прокручивался нужна спецпреспособа. Для тех у кого спецпреспособа нет, можно обойтись обычным Г-образным шестигранником на 4, вставляя его в отверстие шкива, упираясь об насос ГУР.

переходим к насосу ГУР.

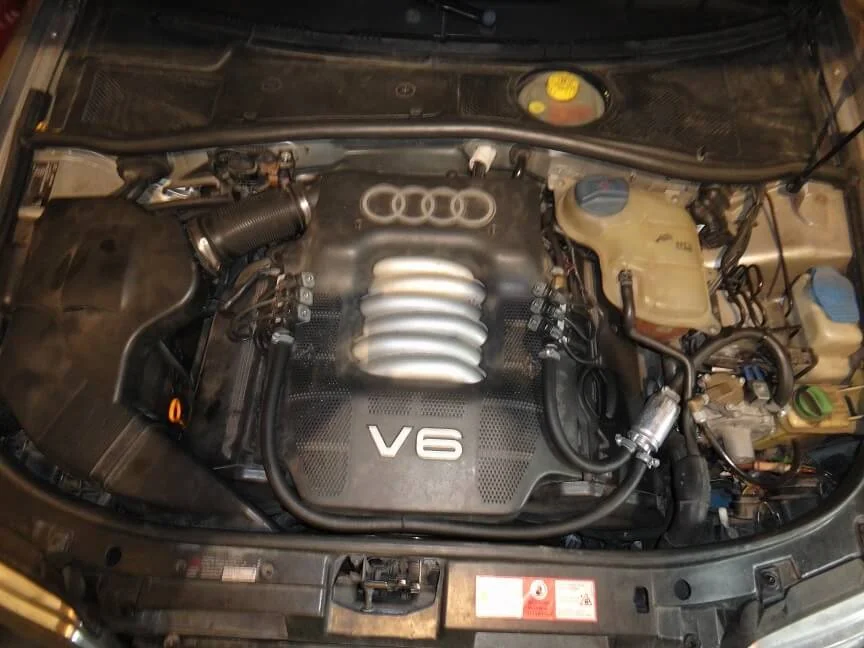

Первым делом открываем капот ;)

Закрепляем по возможности нашу воронку под бачком ГУР. Затем сперва снимаем тонкий шланг, сливаем жижу. Затем та же процедура с толстым шлангом.

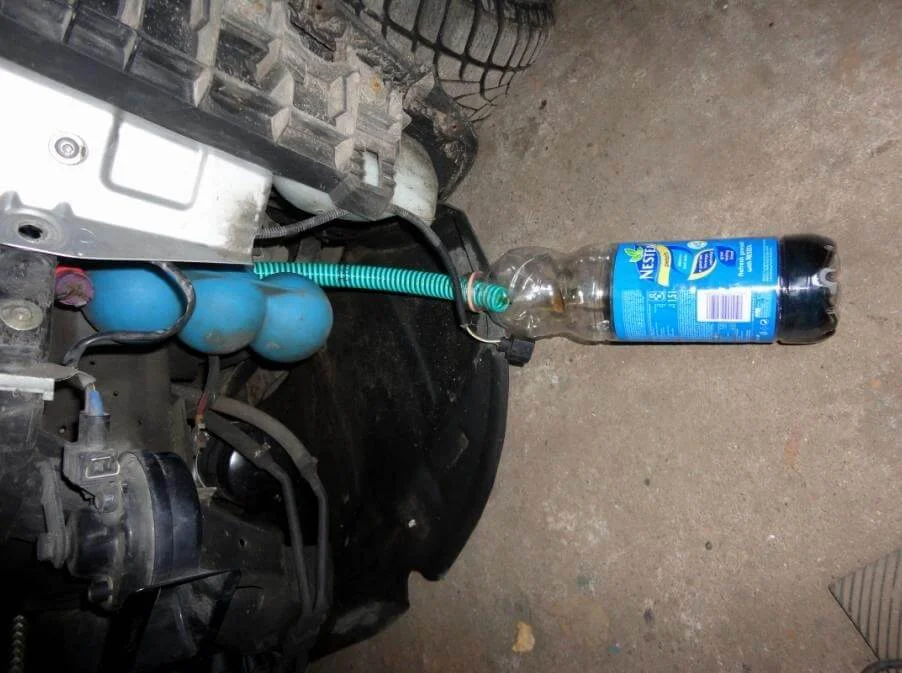

вставляем шланг в любую ёмкость, в данном случае обычная пластиковая бутылка.

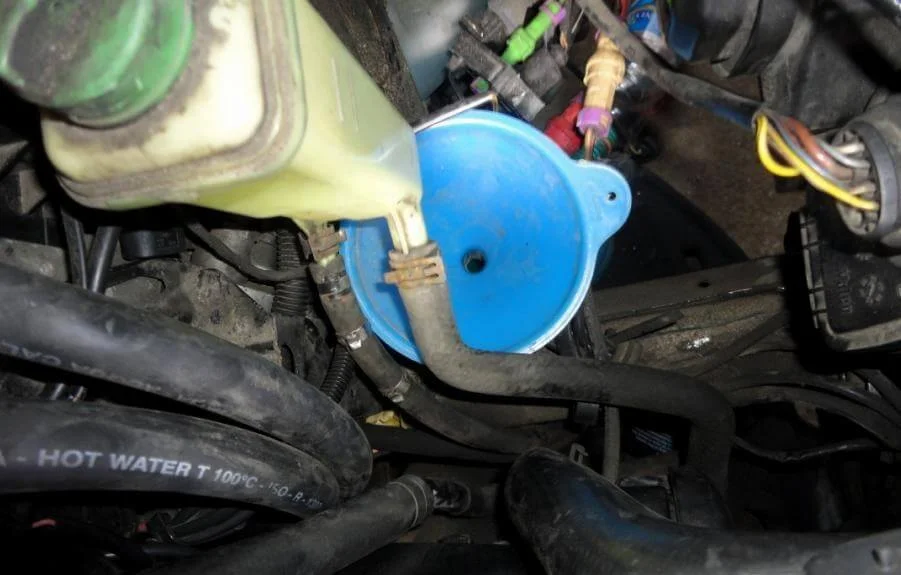

Берём воронку со шлангом

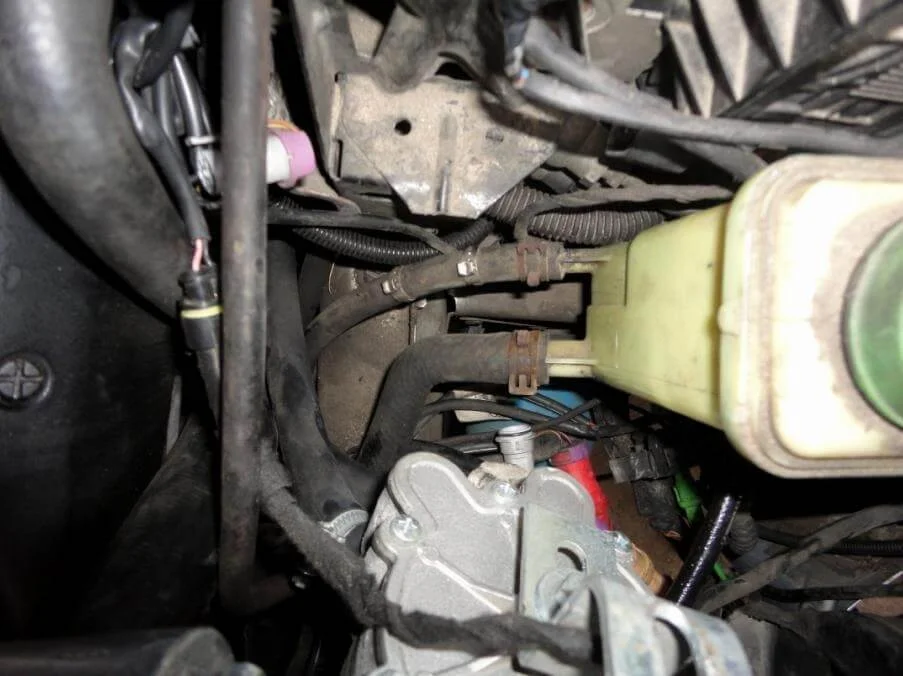

Наблюдаем: тонкий шланг — обратка, толстый — идёт на насос ГУР.

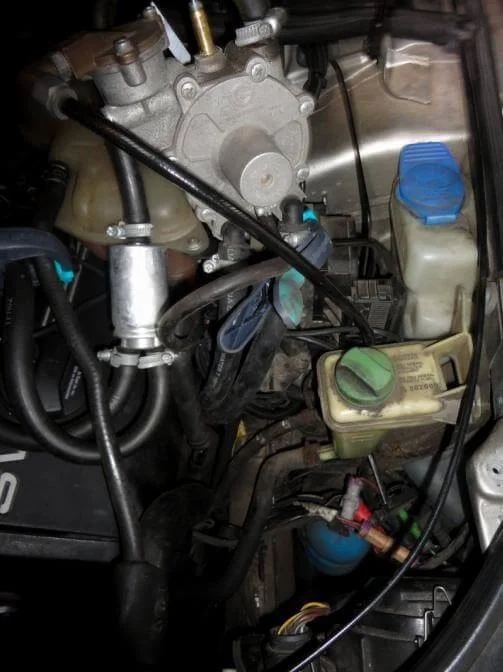

Откручиваем редуктор газа, передвинув его на блок АБС, для освобождения подступа к бачку ГУР. Для тех кого нету редуктора газа — нужно снять вверх с бачка ГУР, черную прямоугольную крышку. Под ней расположен сам бачок ГУР и штекера с проводами на специальном креплении. Приподнимаем вверх крепление со штекерами, после чего, снимаем с металлической подставки кузова.

Фиксируя болтом либо сверлом, отводим натяжной ролик ремня используя ключ на 17.

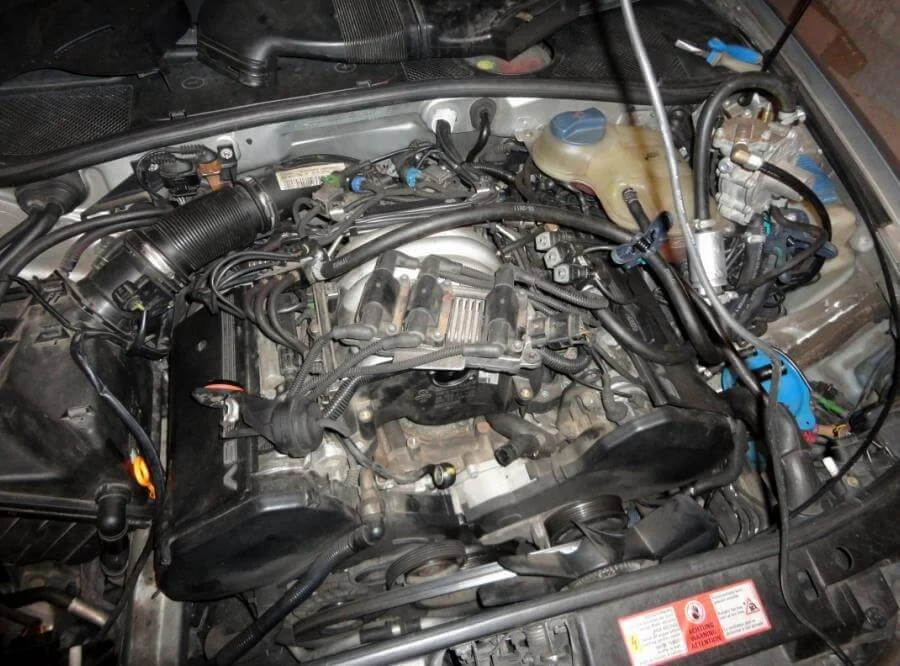

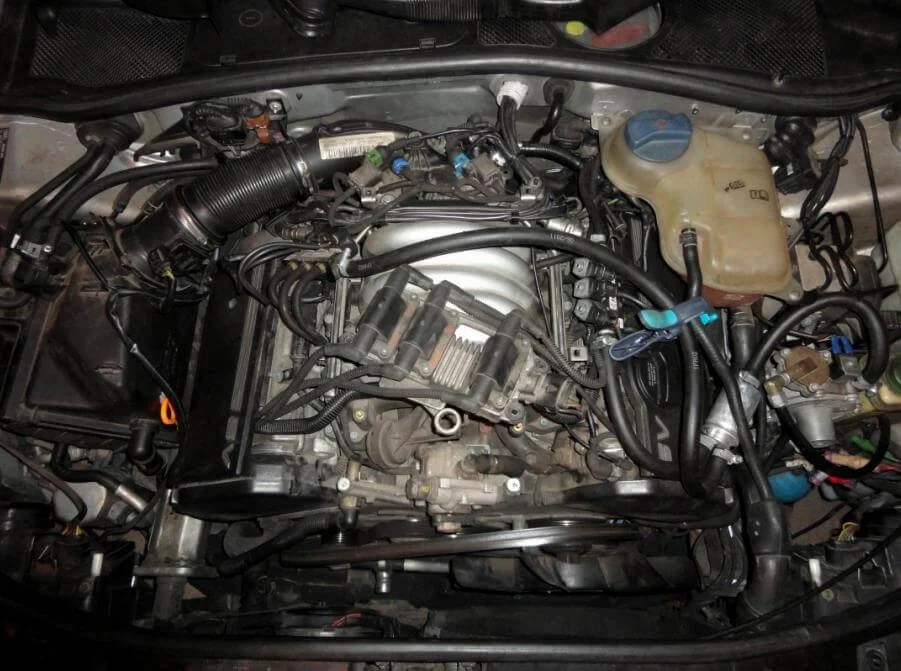

Теперь снимаем с двигателя пластмассовую накладку.

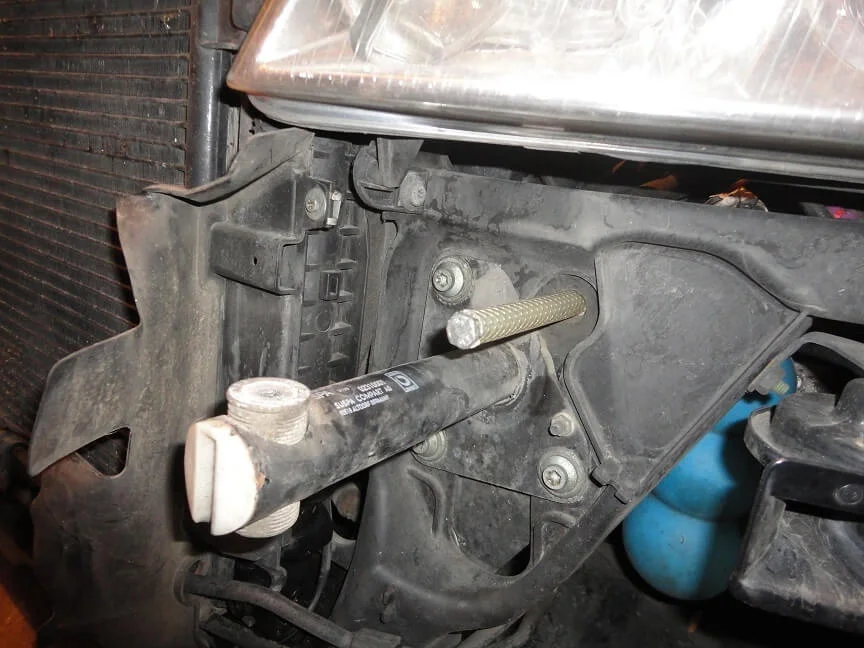

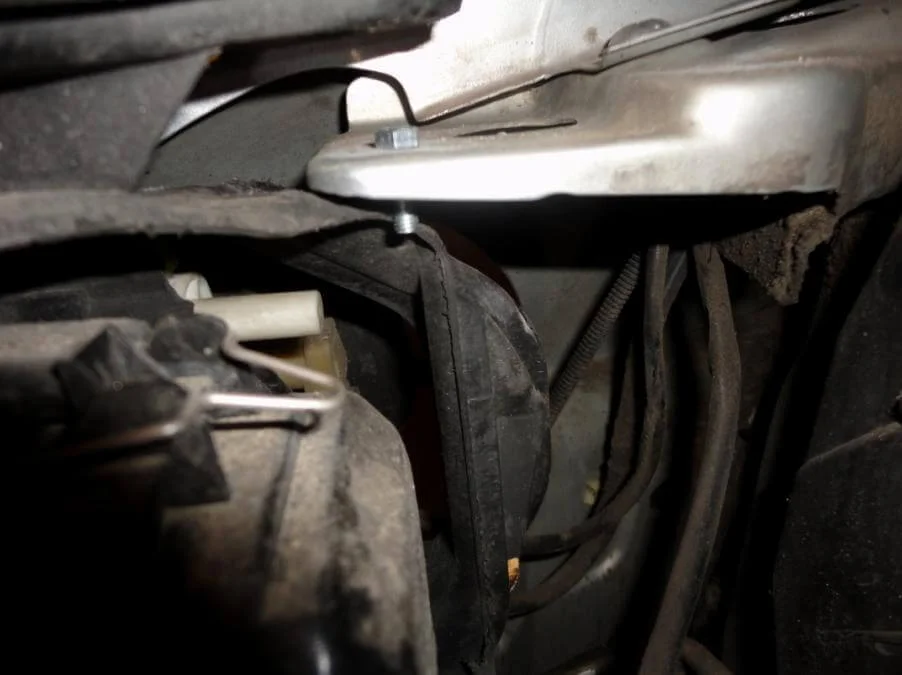

Чтобы морда не задвигалась назад, фиксируем её двумя болтами длинной 3-4 см по бокам.

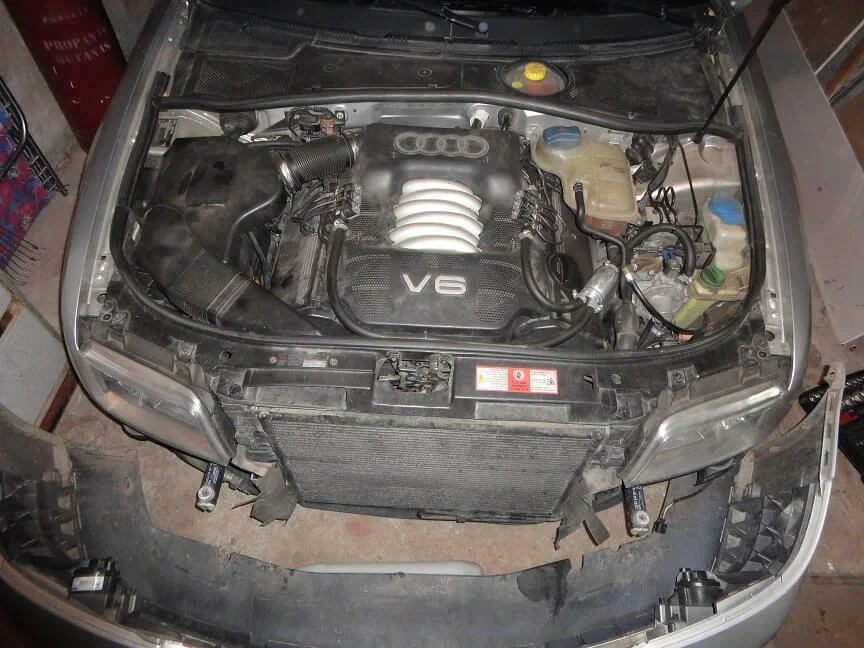

Откручиваем с переднего патрубка воздуховода 2 шурупа, с обеих сторон по одному ТОРХу, два с верху и четыре под фарой.

Подготавливаем автомобиль в сервисное положение:

1. С обеих сторон откручиваем по 4-ре самореза, снимаем бампер.
2. С помощью шестигранник на 6 выкручиваем два болта которые находятся за декоративными накладками предварительно сняв их с противотуманок.
3. С защиты двигателя выкручиваем болты крепления.
4. Отодвигая края бампера с пазов обеих сторон, вытягиваем его. ОБРАТИТЕ ВНИМАНИЕ! Если у Вас имеются противотуманки, для того что бы бампер не провис по центру, на проводах противотуманок, желательно подложить по центру «подставку».
