Замена прокладок маслоохладителя и впускного коллектора Пежо 308

Начинаем производить работу по устранению течи масла из под масляного стакана и поддона картера двигателя на Peugeot 308.

Ключом на 17мм откручиваем два задних болта крепления защиты двигателя, а передние два болта откручиваем ключом на 13мм. На защите видны многочисленные подтеки масла.

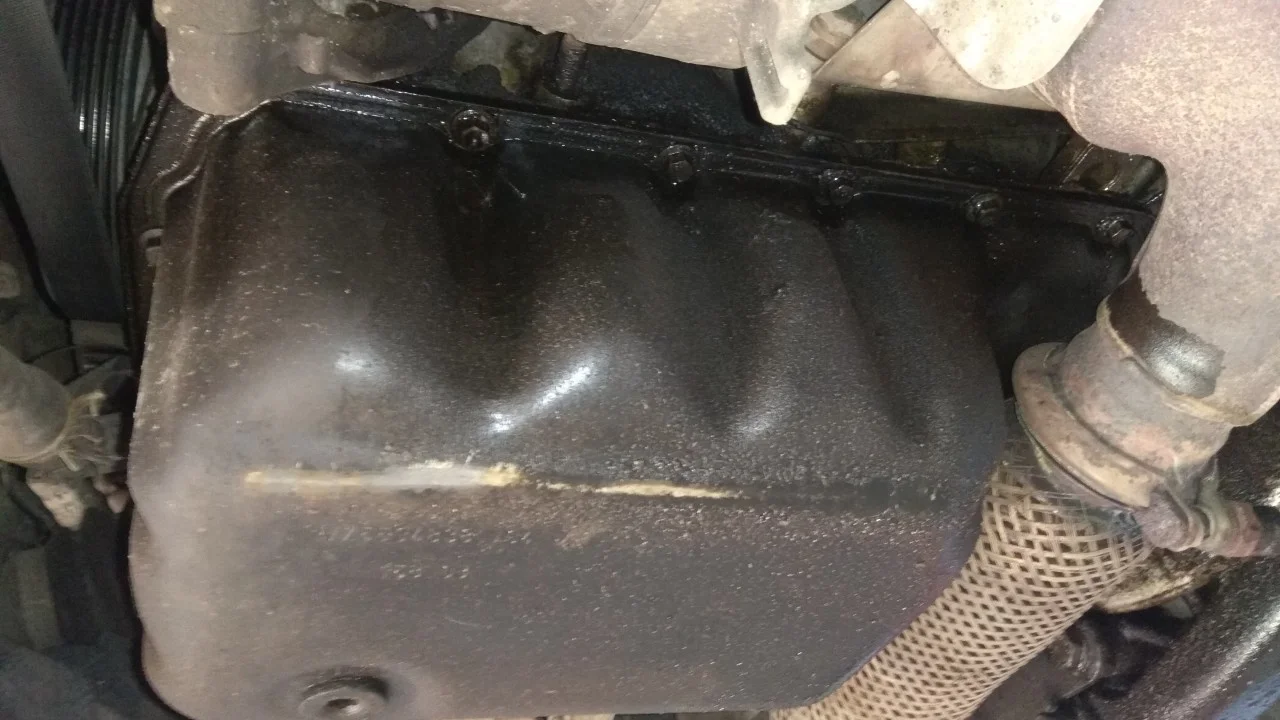

Сняв защиту видно что весь поддон и масляный стакан в подтеках масла.

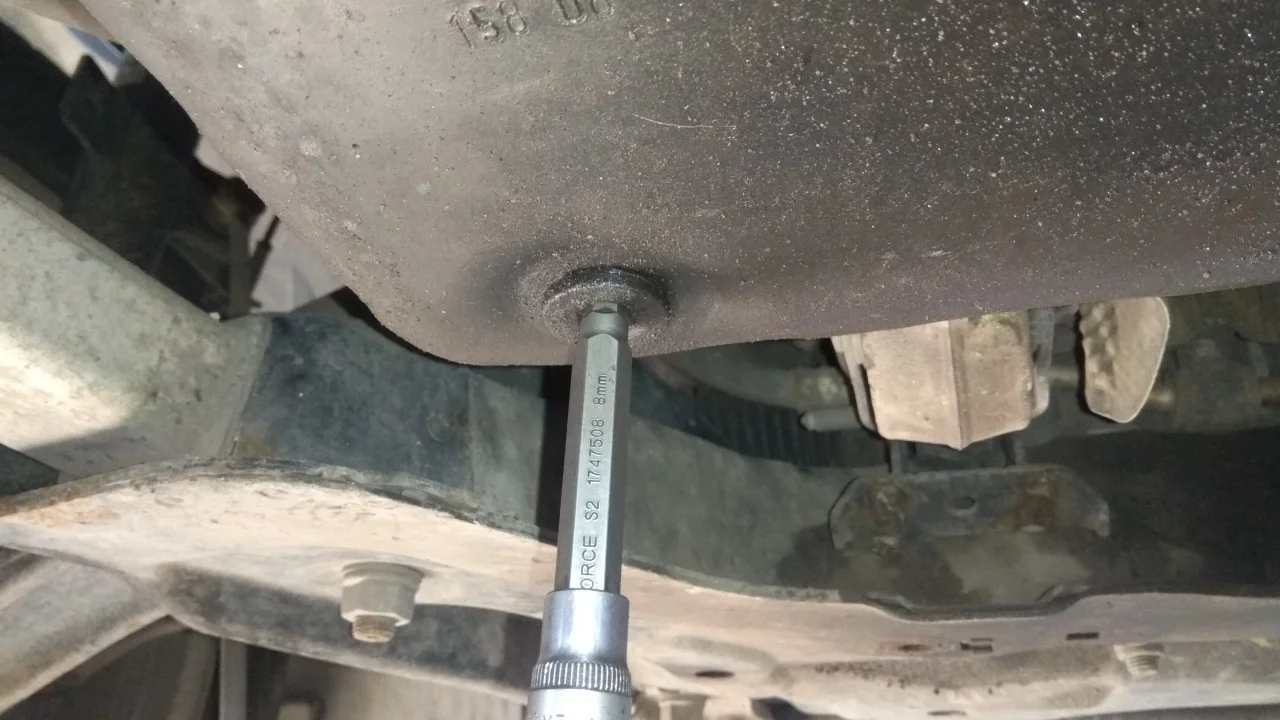

Для начала сливаем масло с двигателя, открутив шестигранником на 8мм сливную пробку.

Если пробег на этом масле небольшой и нет необходимости его менять, то можно аккуратно слить масло в чистую канистру. Тогда перед заливкой его обратно в двигатель рекомендуем процедить масло через марлю.

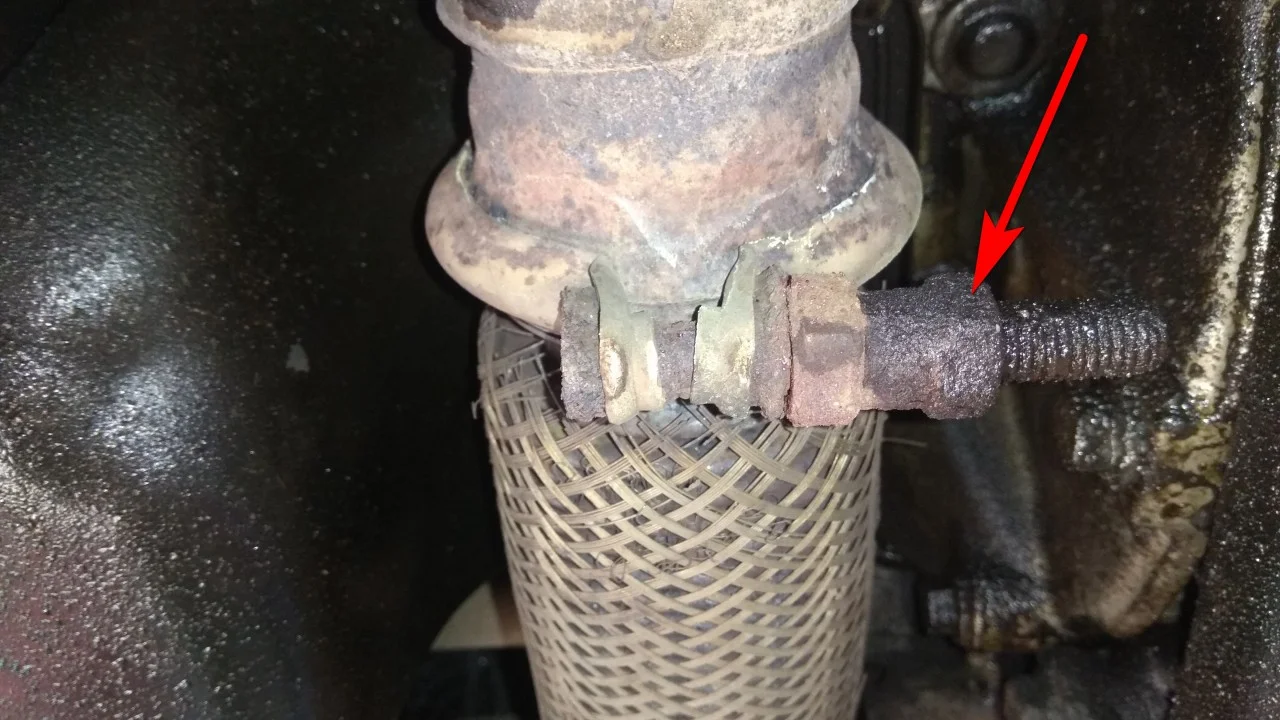

Ключом на 16мм откручиваем хомут соединяющий гофру выхлопной системы с коллектором. Снимаем хомут.

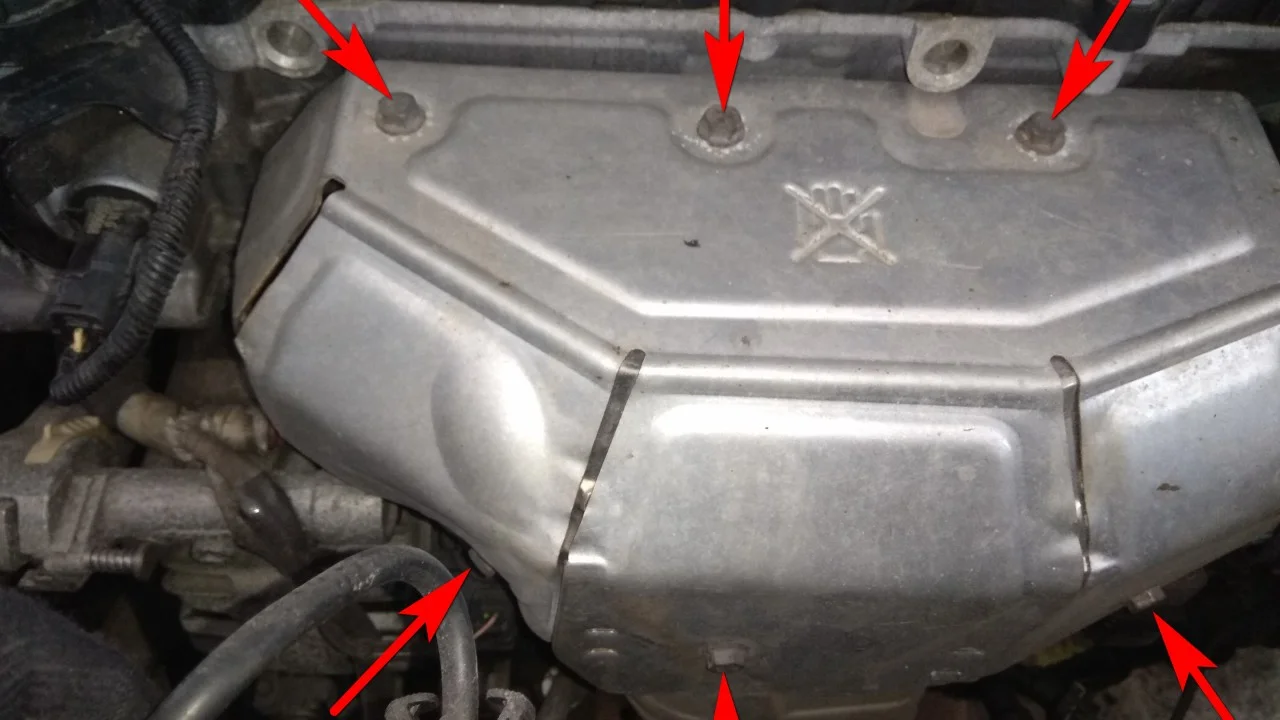

Переходим к снятию выпускного коллектора. Ключом на 10мм откручиваем шесть болтов крепления верхнего теплового экрана коллектора.

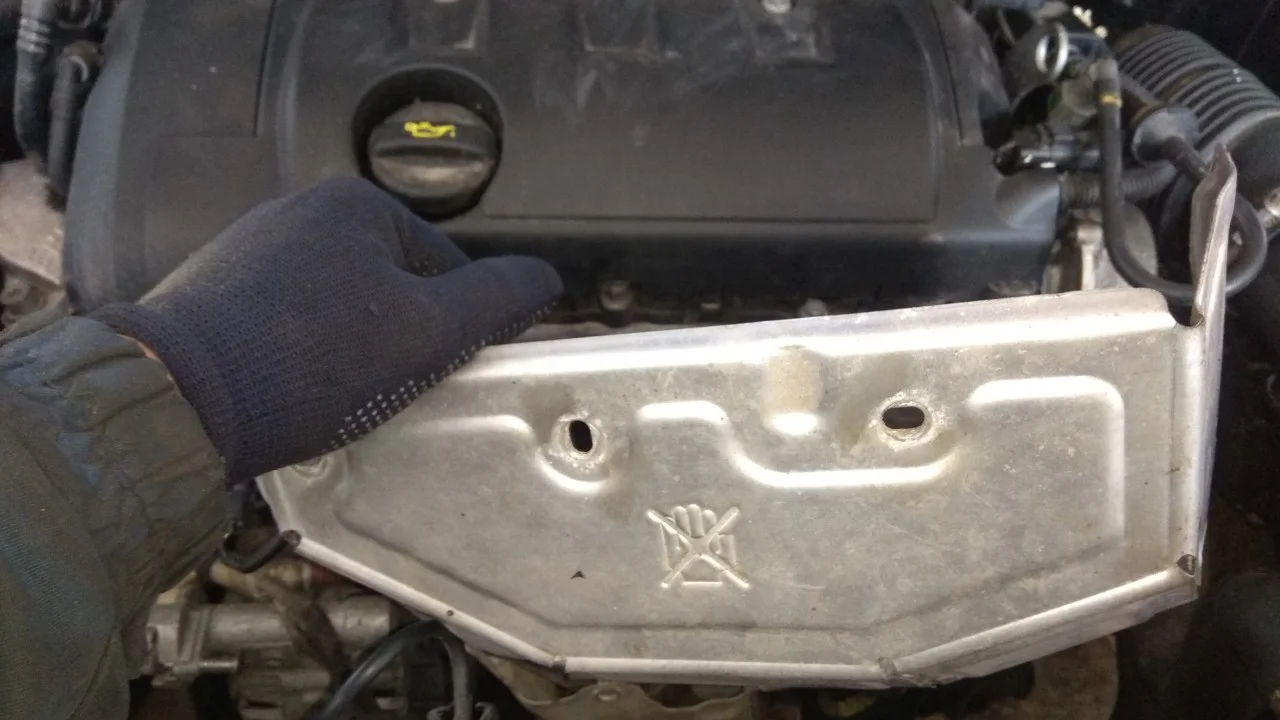

И снимаем его. Внимание: Перед снятием выпускного коллектора необходимо дождаться полного остывания двигателя, чтобы не получить ожоги.

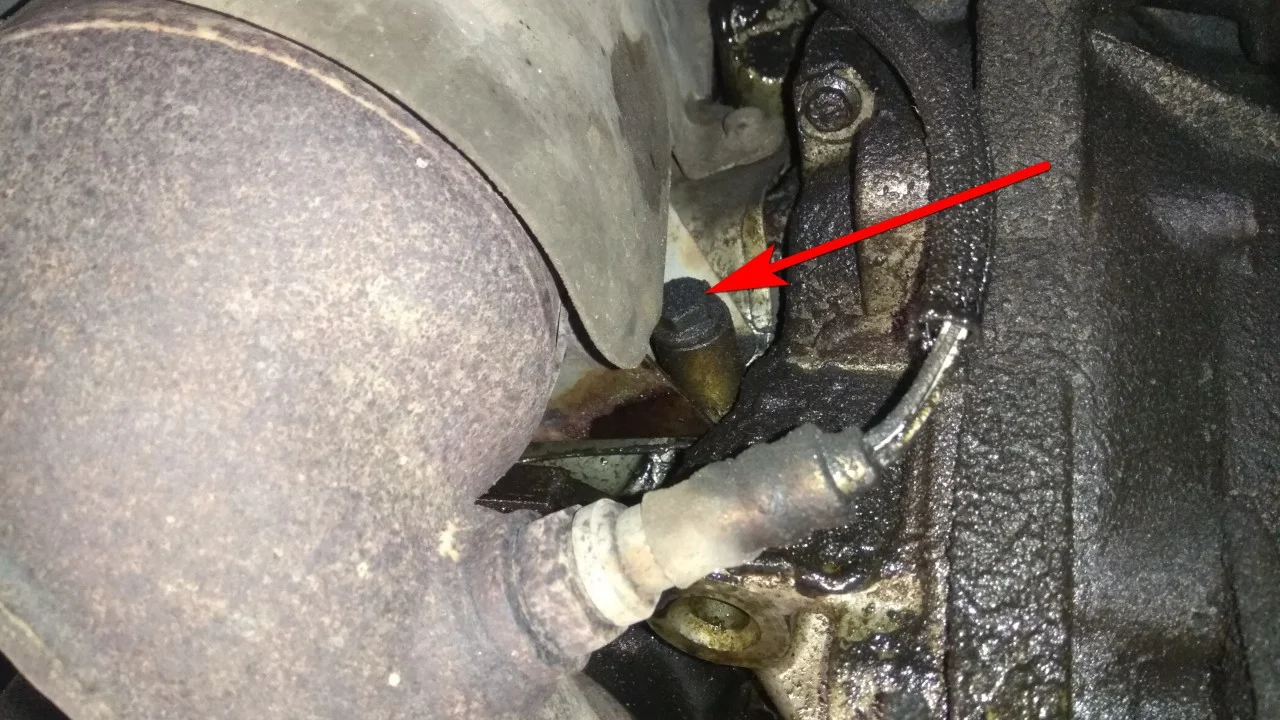

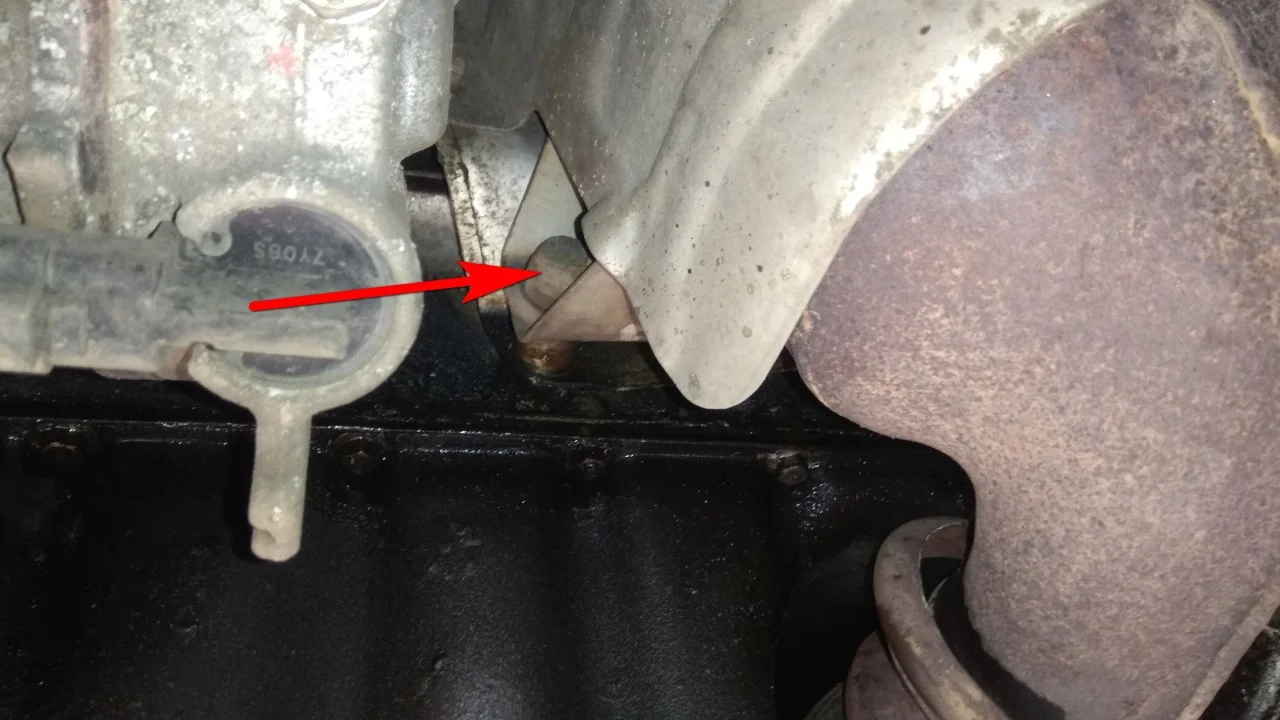

Сразу можем снизу открутить ключом на 13мм болт крупления коллектора к двигателю слева.

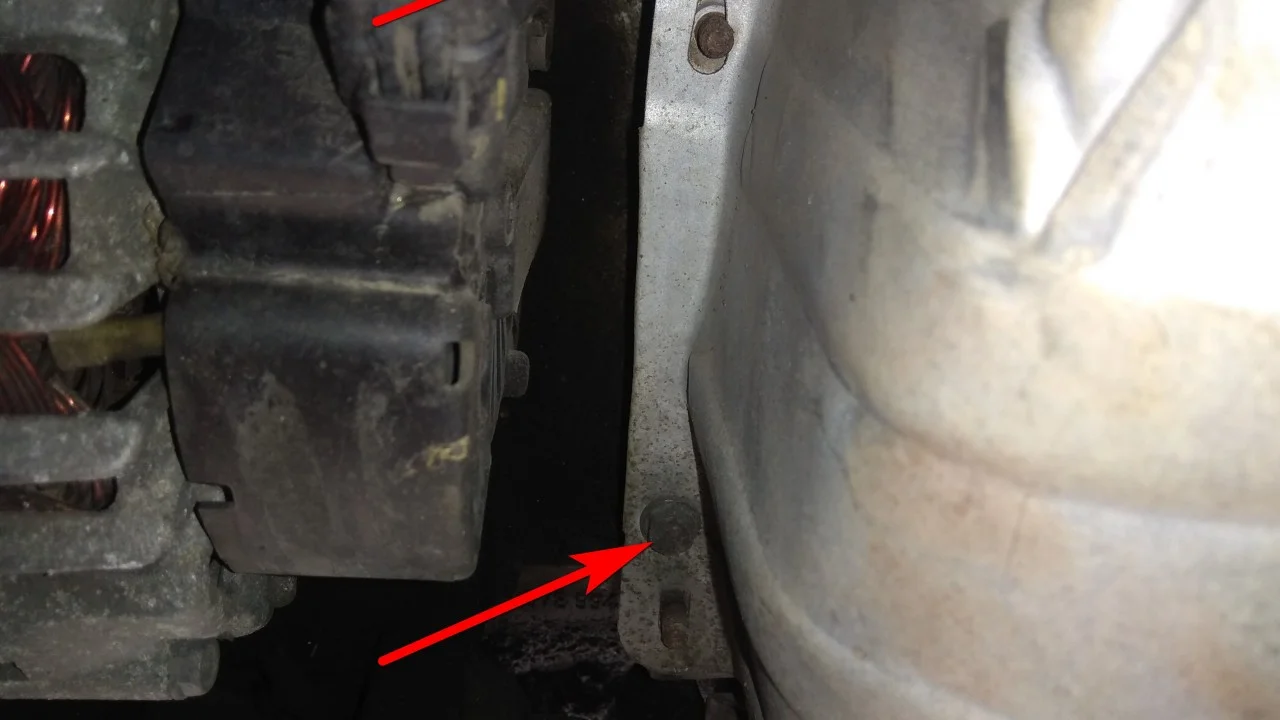

И такой же болт справа.

Для того чтобы легче было открутить болты на предыдущих фотографиях, можно открутить тепловой экран коллектора. Два болта под ключ на 10мм слева.

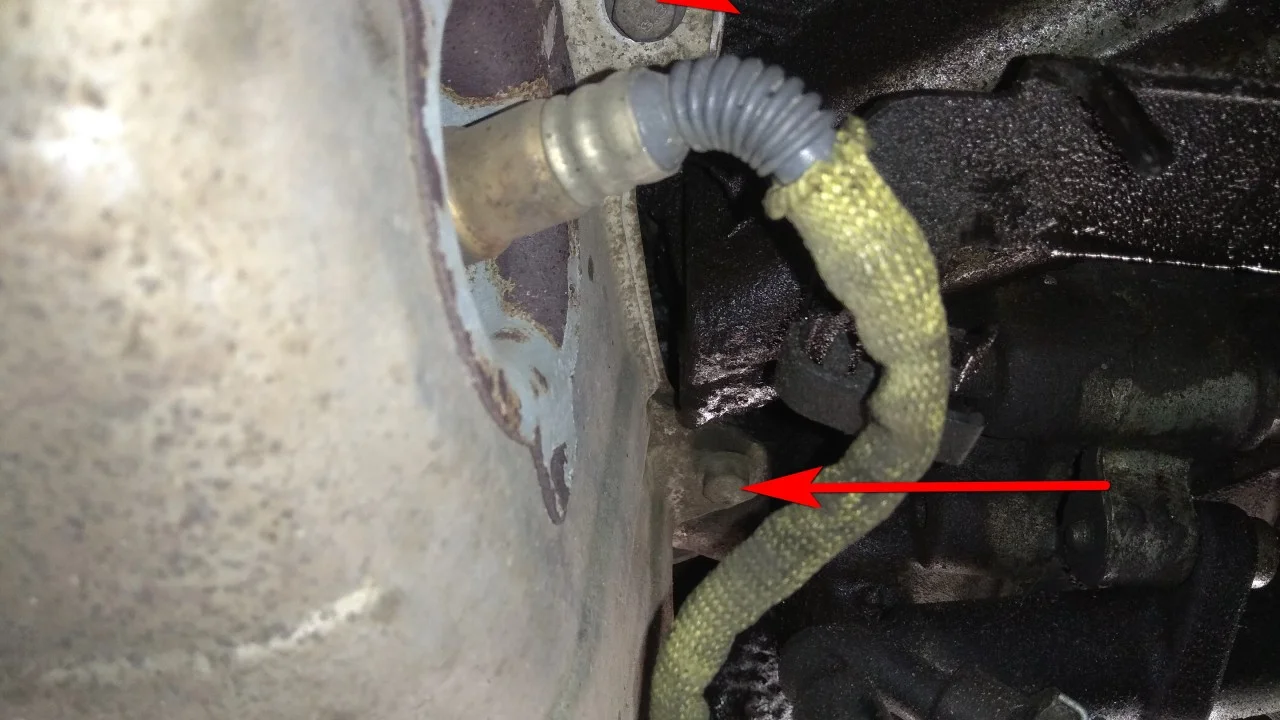

И два болта под ключ на 10мм справа. Теперь тепловой экран можно отодвинуть в сторону.

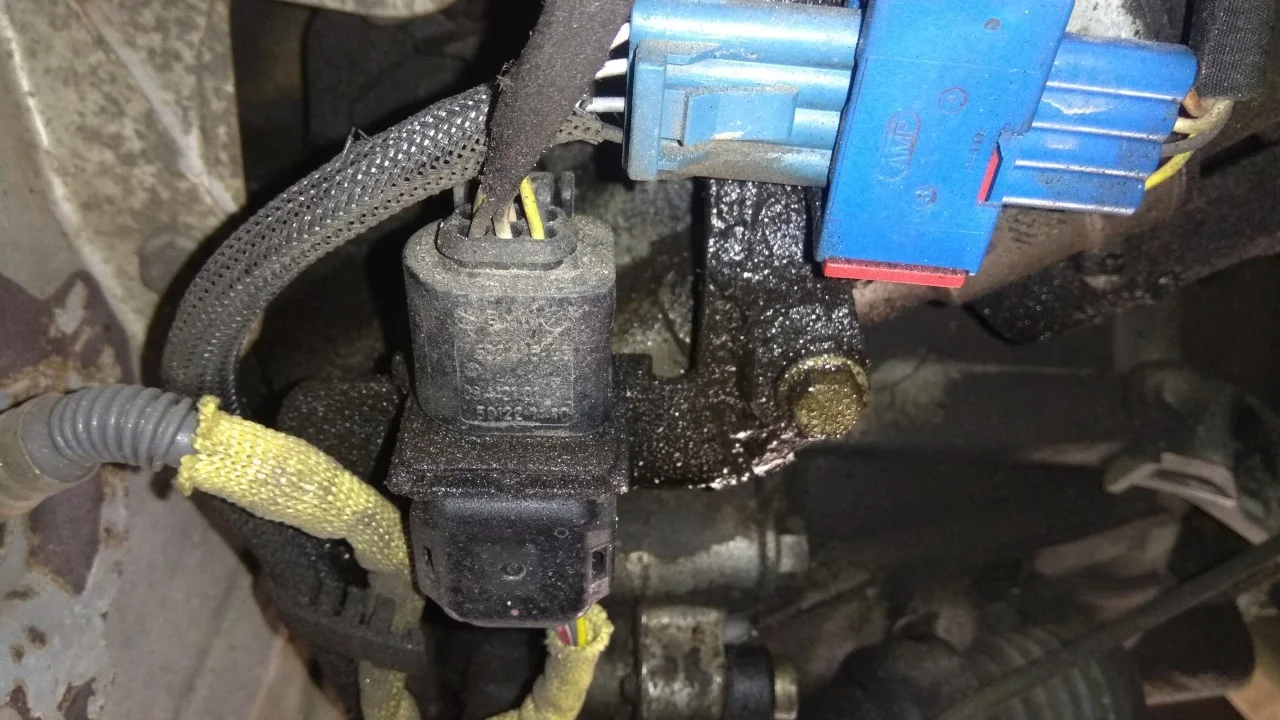

Отсоединяем два электроразъема кислородных датчиков.

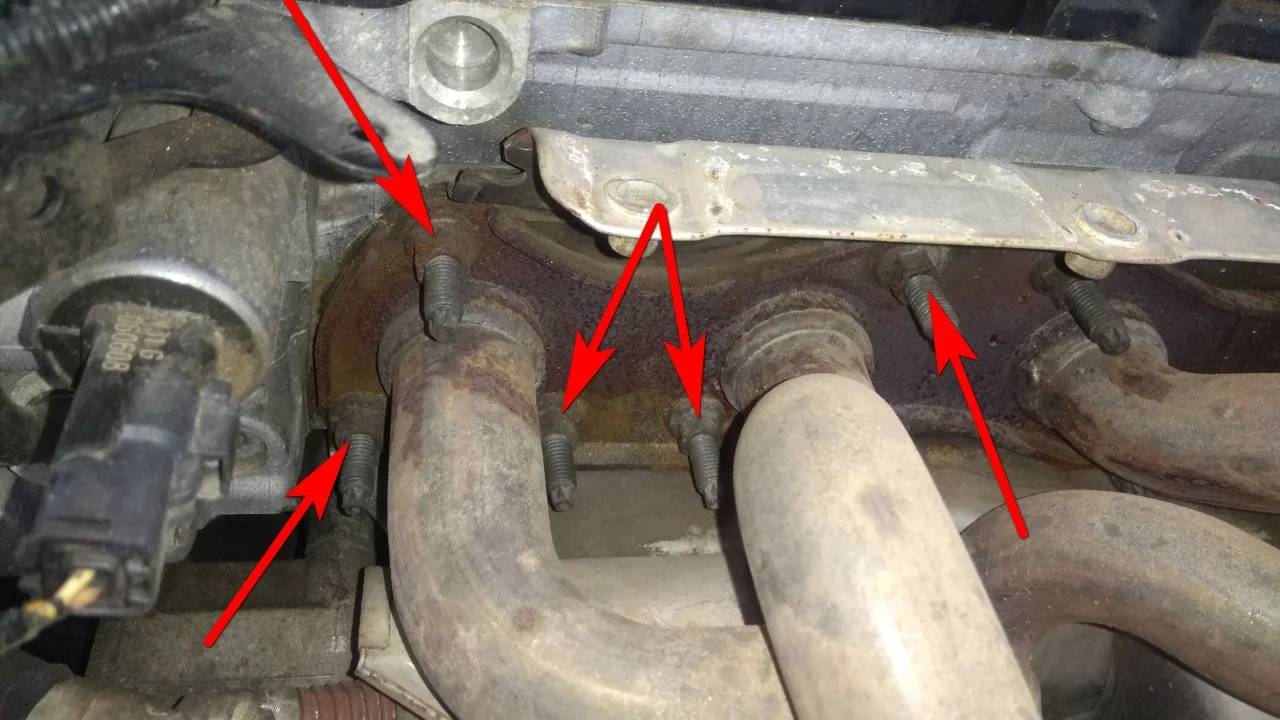

Теперь будем откручивать гайки крепления выпускного коллектора. Нам понадобиться удлиненная головка на 11мм. Откручиваем пять гаек справа.

И той же головкой пять гаек слева.

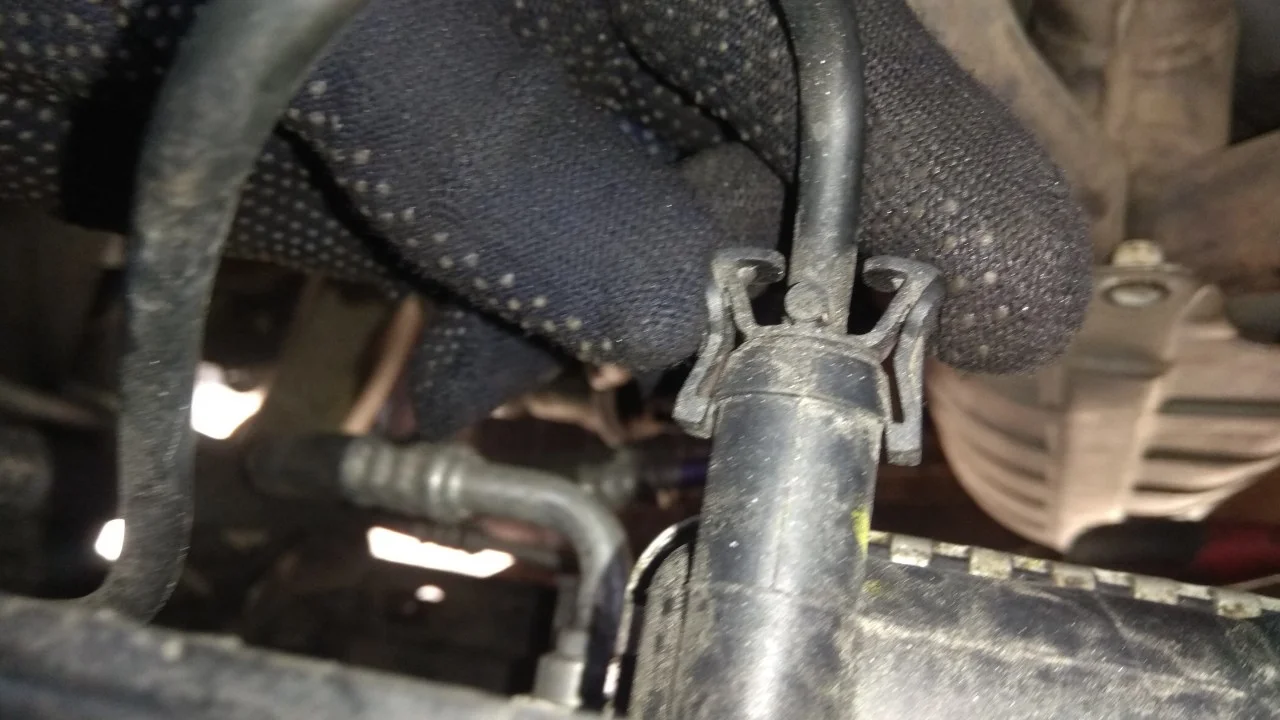

Также рекомендуем снять шланг обратки радиатора и отвести его в сторону, чтобы не обломать его при снятии коллектора.

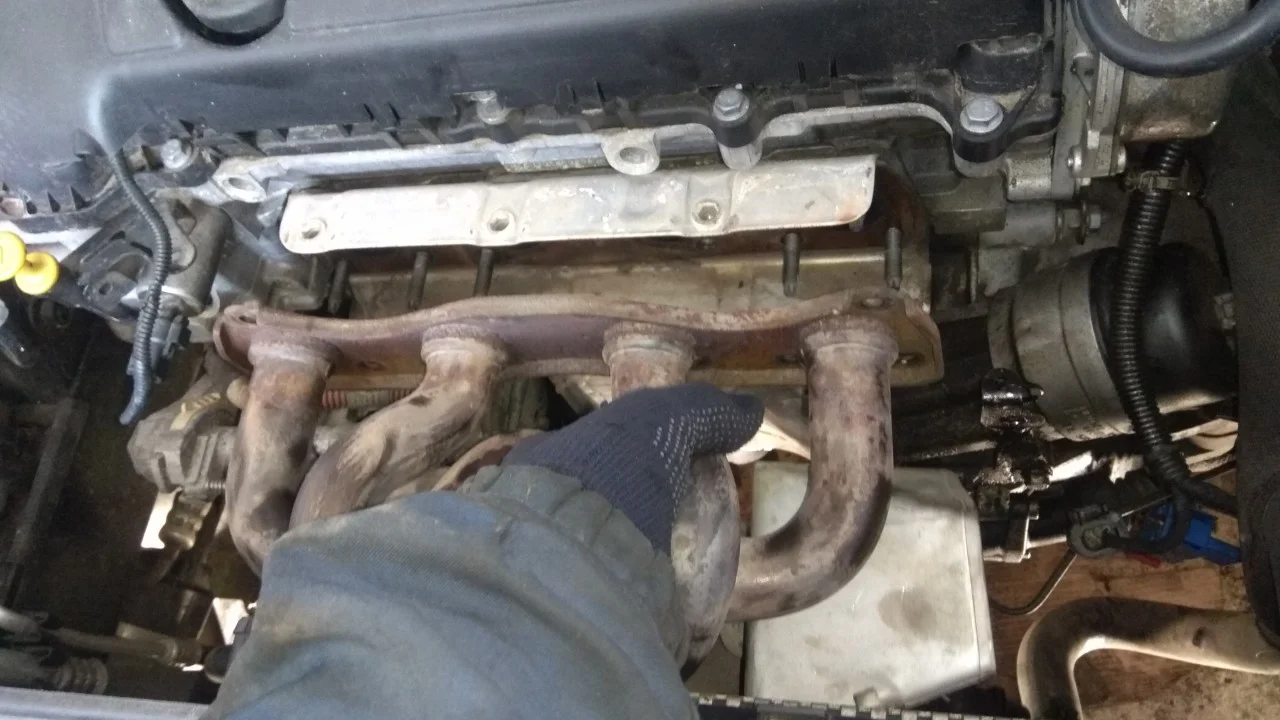

Вытаскиваем выпускной коллектор.

Также вытаскиваем прокладку коллектора, она же внутренний тепловой экран.

Теперь есть доступ к масляному стакану. Под ним видно как вымыт маслом металл от подтеков. Ключом на 10мм откручиваем четыре болта крепления мослостакана.

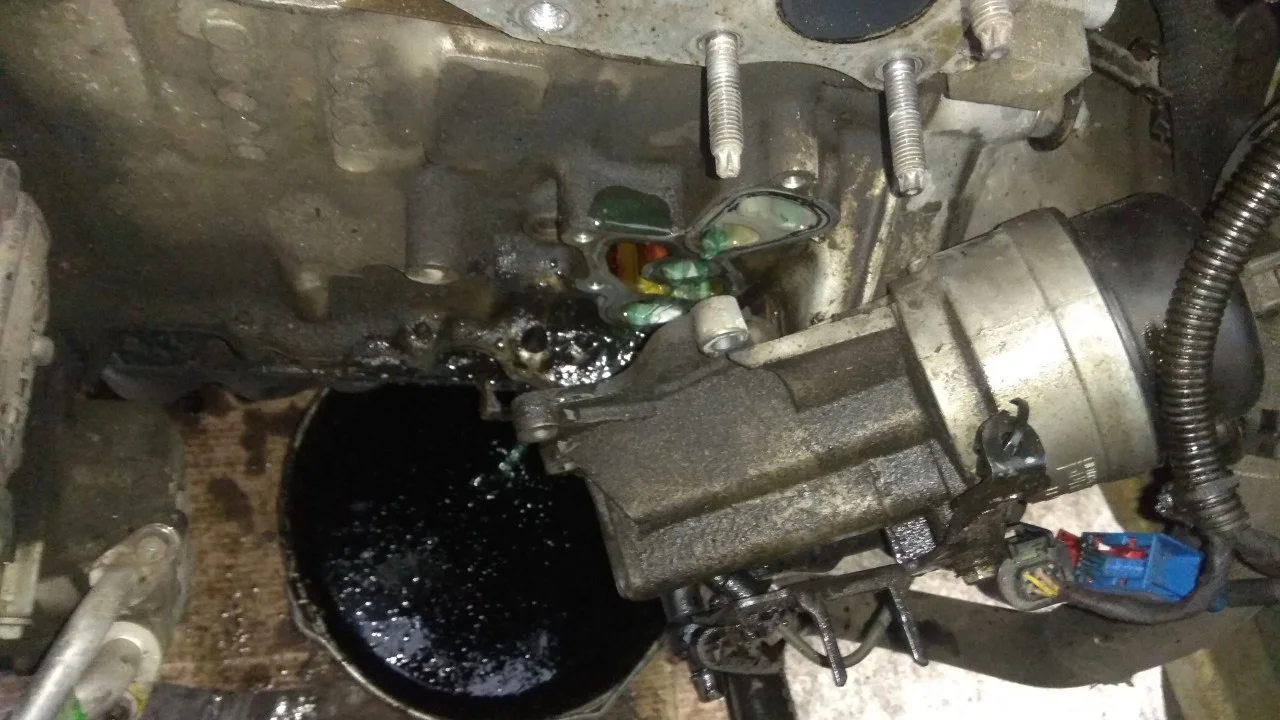

Перед снятием стакана необходимо снизу подставить емкость для отработанного масла, так как при снятии потечет масло и антифриз. Так же антифриз может попасть в двигатель через масляный канал. Поэтому мы и сливали изначально масло, чтобы оно не перемешалось с антифризом. Если поддон картера сниматься не будет, то перед снятием масляного стакана необходимо слить с двигателя антифриз.

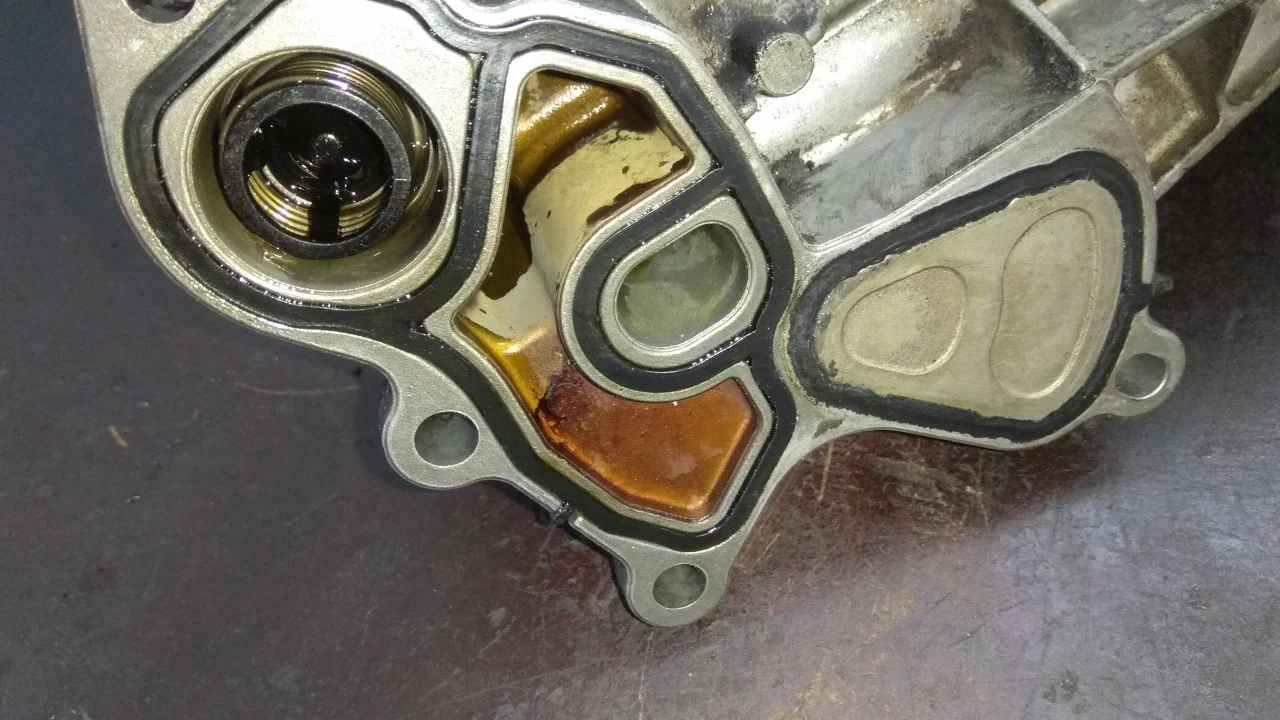

Очищаем от грязи и обезжириваем посадочное место на маслостакане под прокладки. Меняем прокладки.

Рекомендуем их промазать небольшим слоем высокотемпературным герметиком.

Очищаем и обезжириваем посадочное место на блоке двигателя.

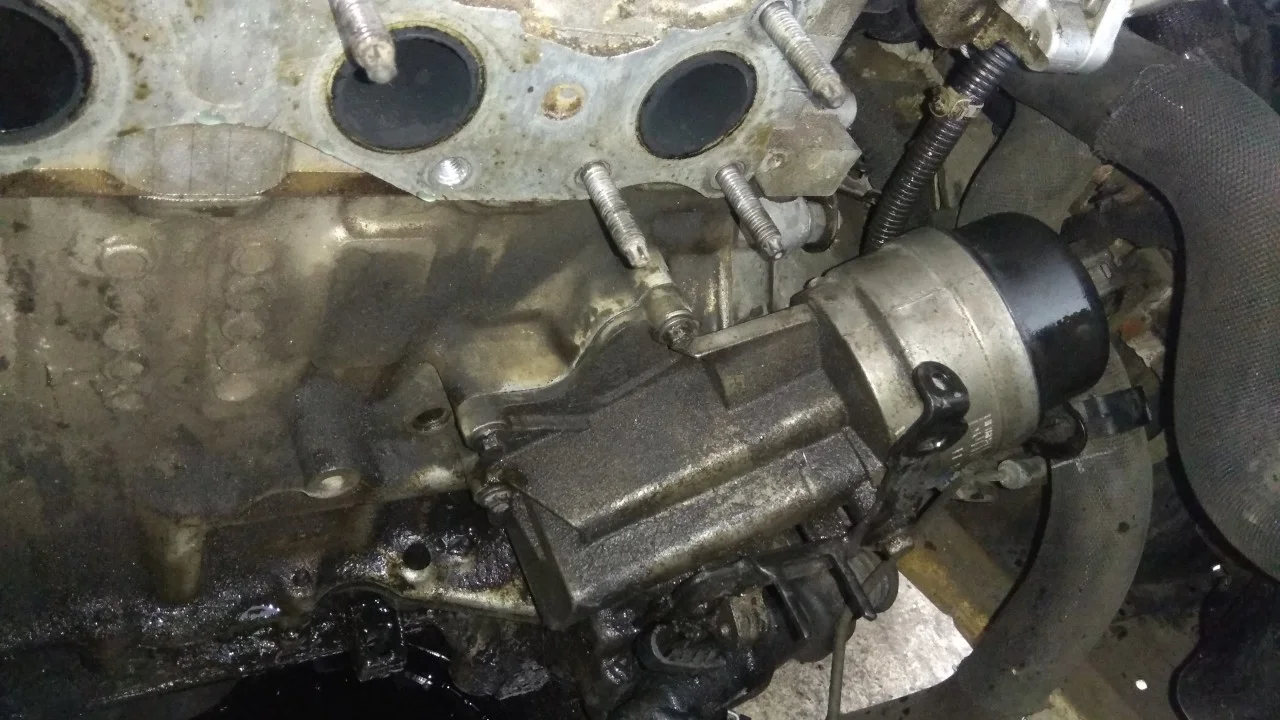

Устанавливаем маслостакан на место. Затягиваем четыре болта.

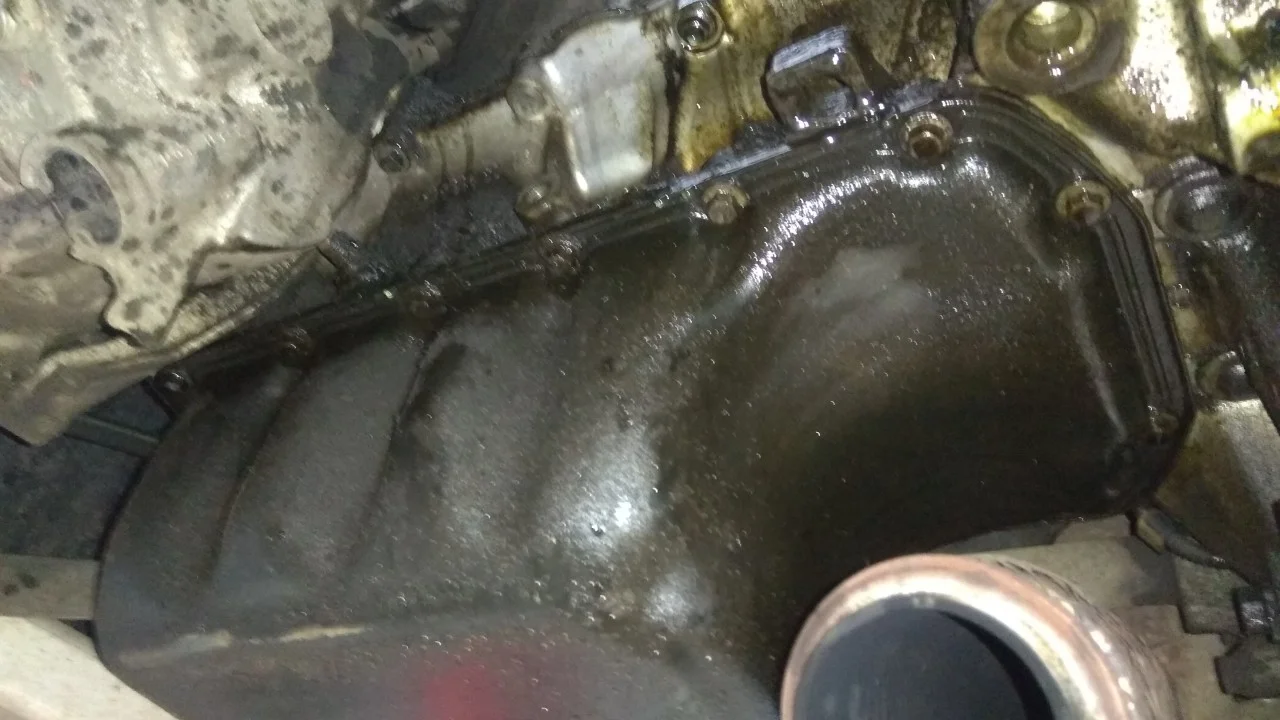

Переходим к снятию поддона. Ключом на 10мм откручиваем по кругу все болты крепления поддона.

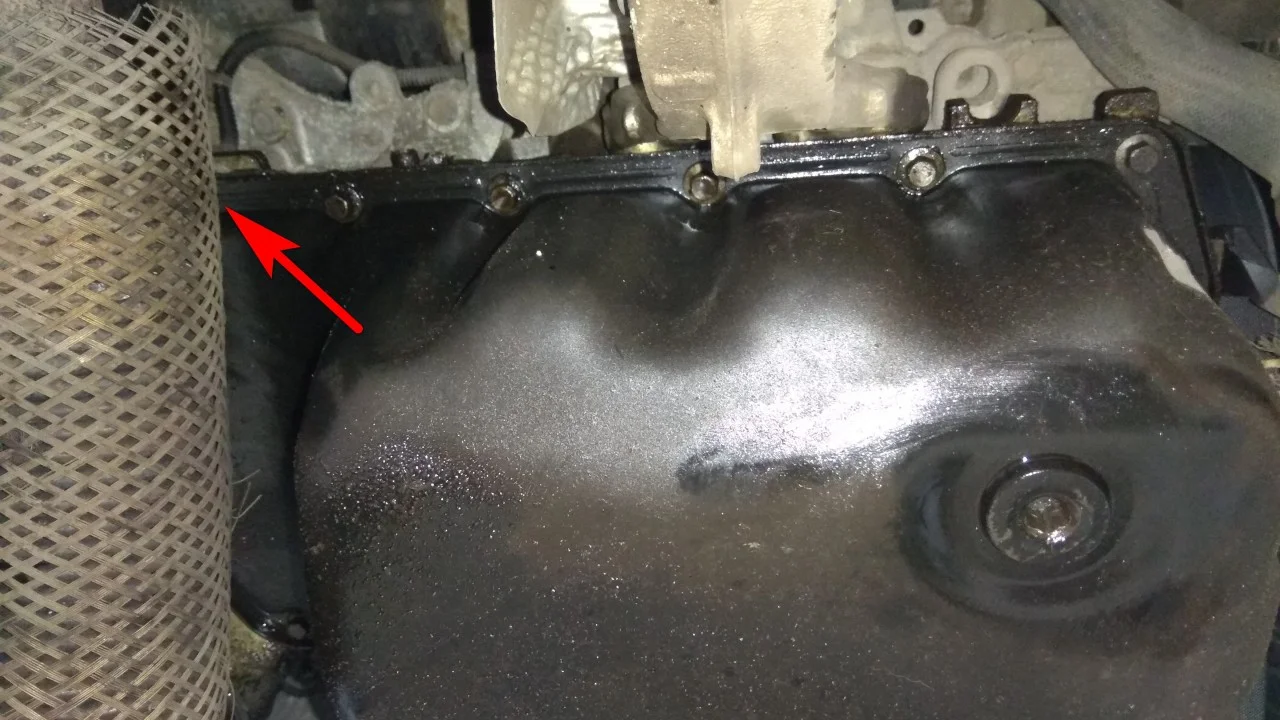

Один не совсем удобный болт за гофрой можно легко открутить с помощью трещетки с головкой на 10мм + удлинитель с карданчиком.

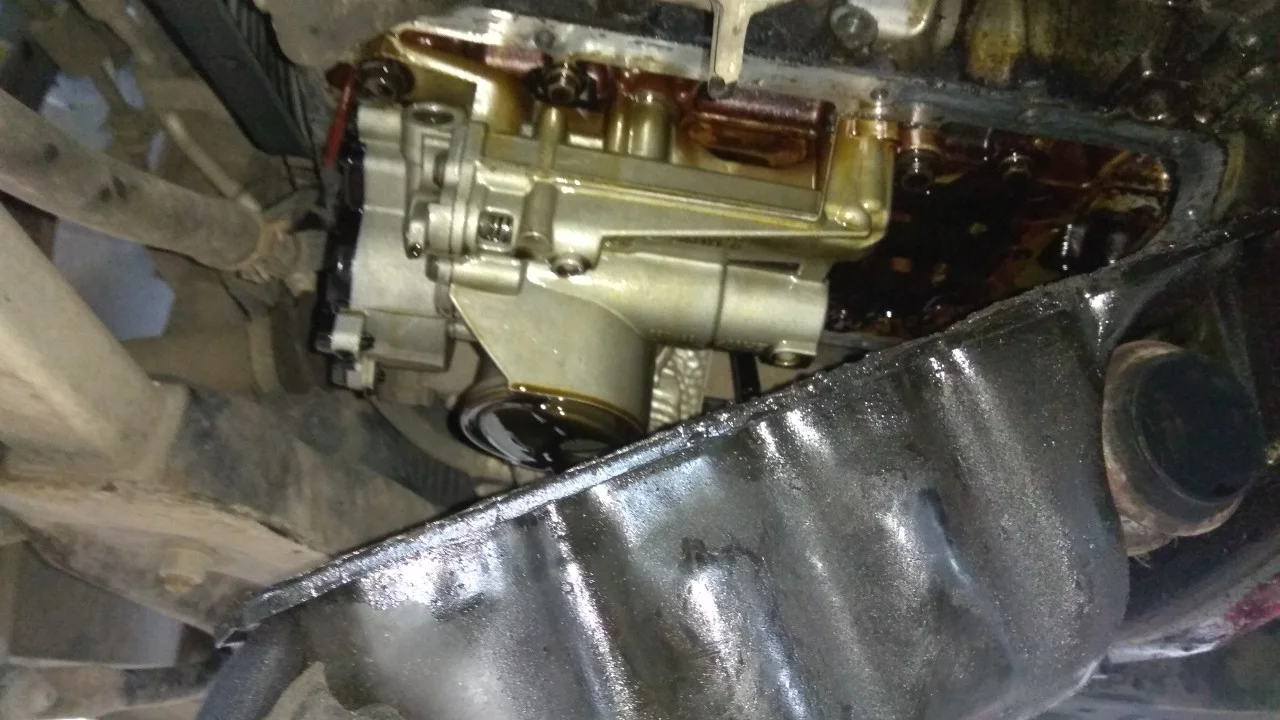

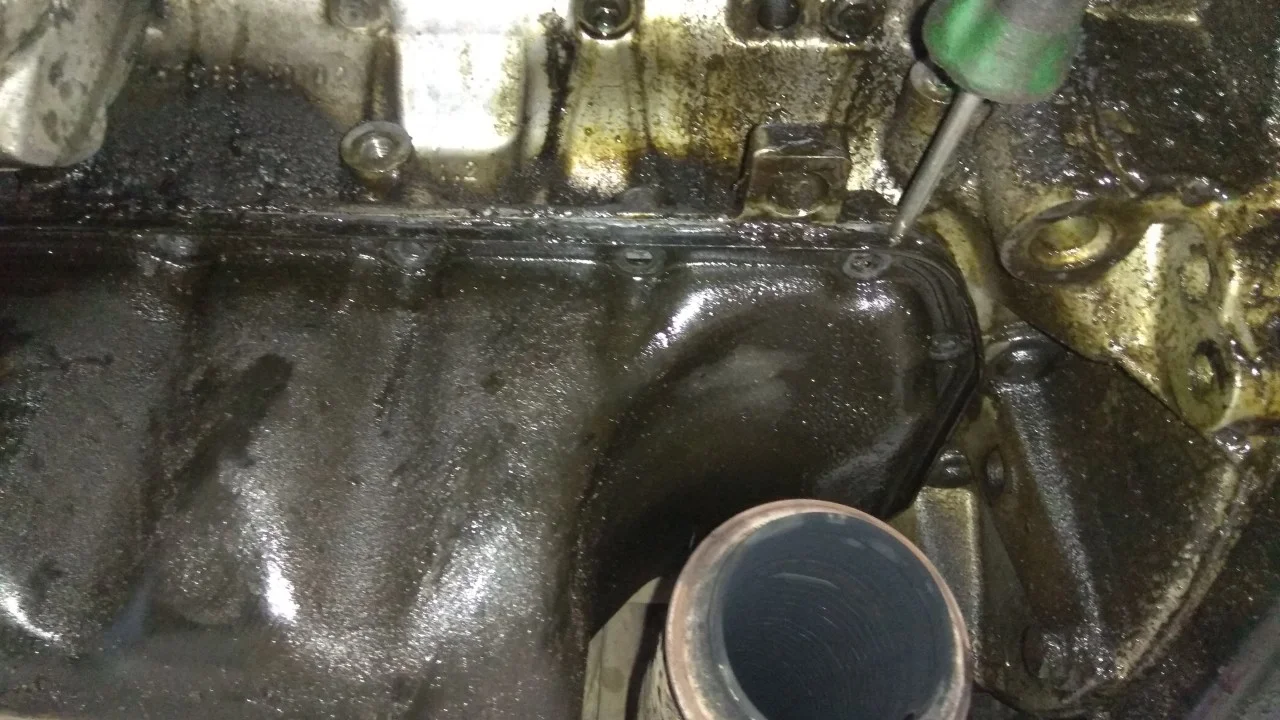

Отверткой поддеваем край поддона.

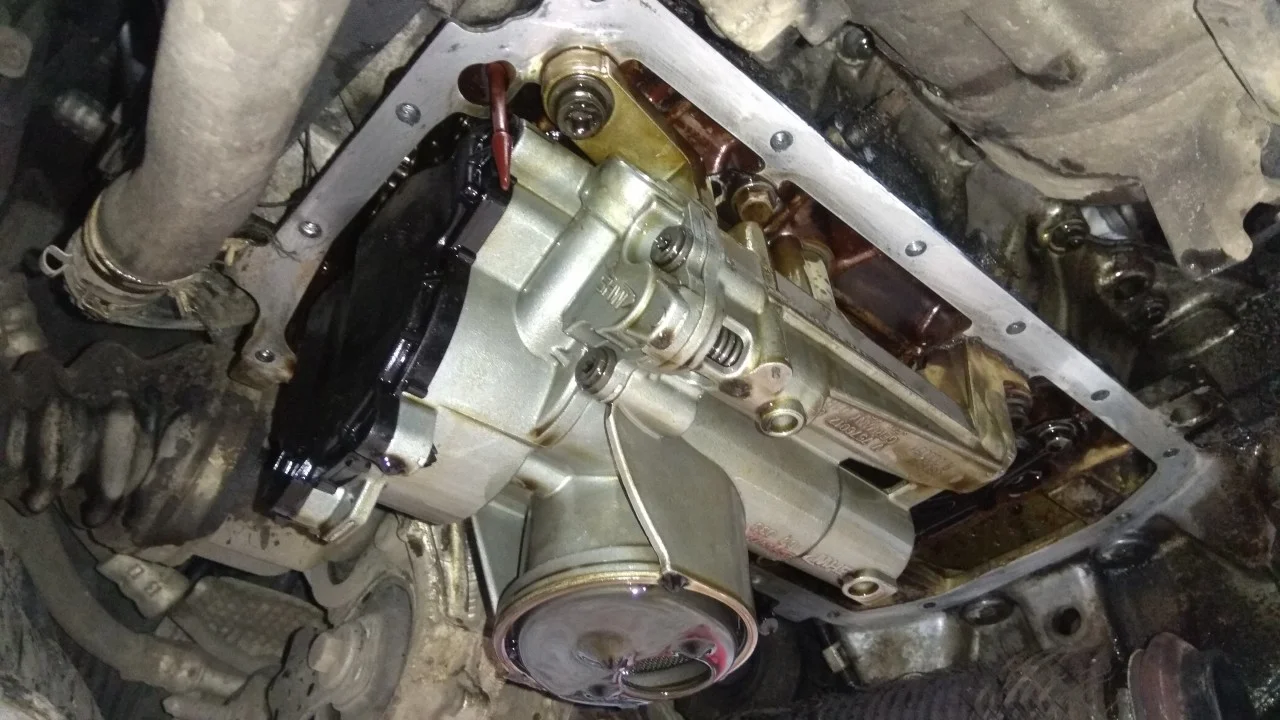

И снимаем его.

Очищаем от старого герметика посадочное место на блоке двигателя. Обезжириваем его.

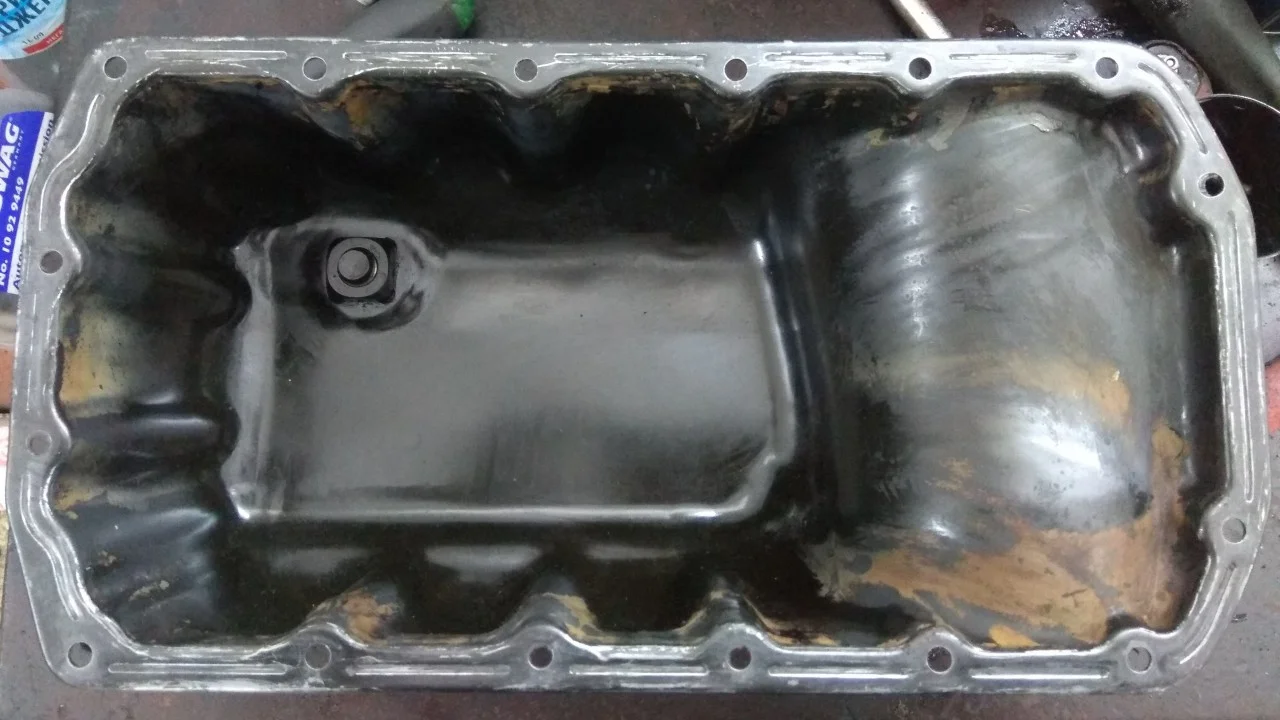

Также очищаем поддон от грязи, масла и старого герметика.

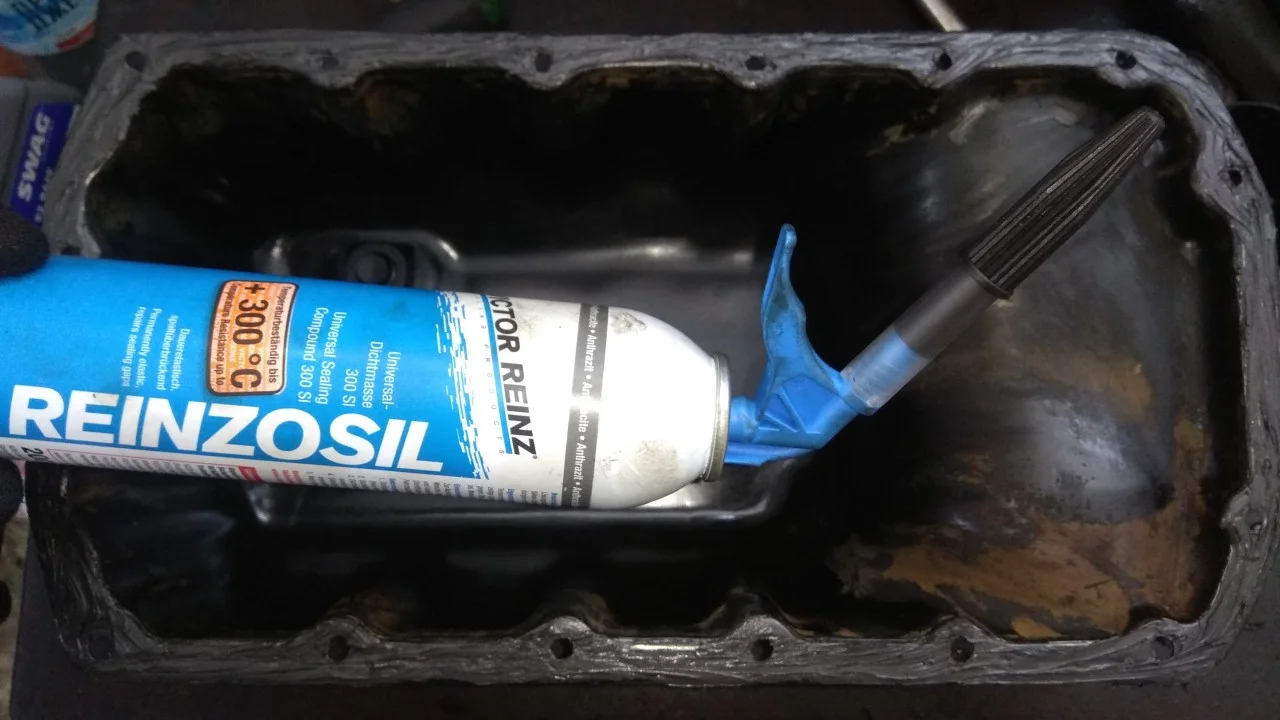

Промазываем посадочное место герметиком. Заводом производителя предусмотрено устанавливать поддон на герметик, без прокладки. Рекомендуем использовать Victor Reinz, так как он себя зарекомендовал хорошим качеством.

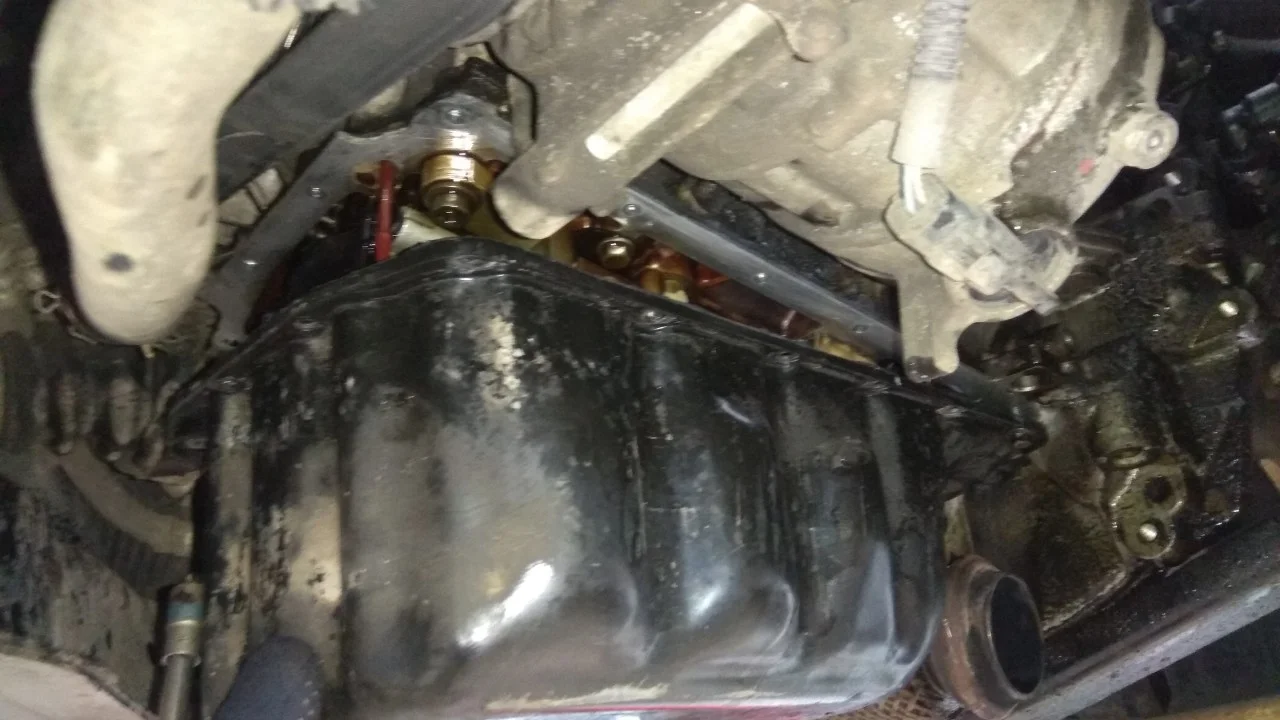

Устанавливаем поддон на место.

Равномерно затягиваем все болты поддона картера с усилием 12Н•м.

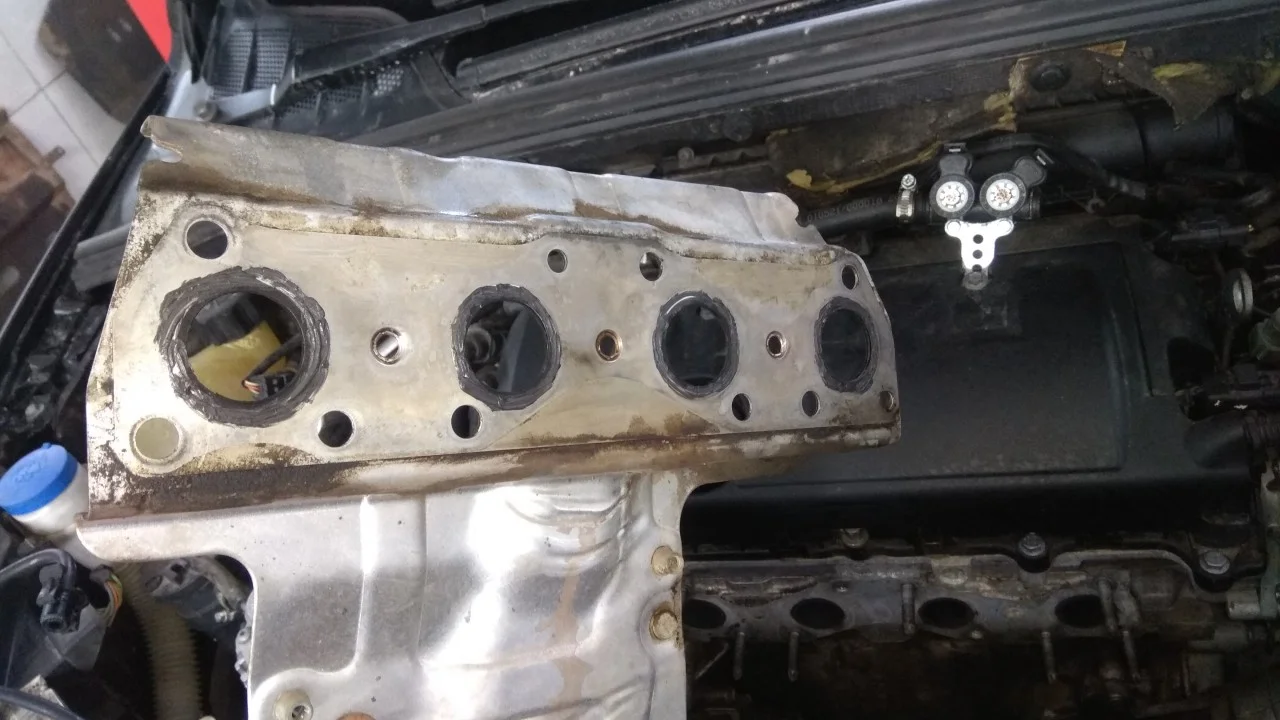

Если прокладка под выпускной коллектор меняться не будет, то необходимо хотя бы промазать герметиком прокладку вокруг выпускных отверстий с двух сторон.

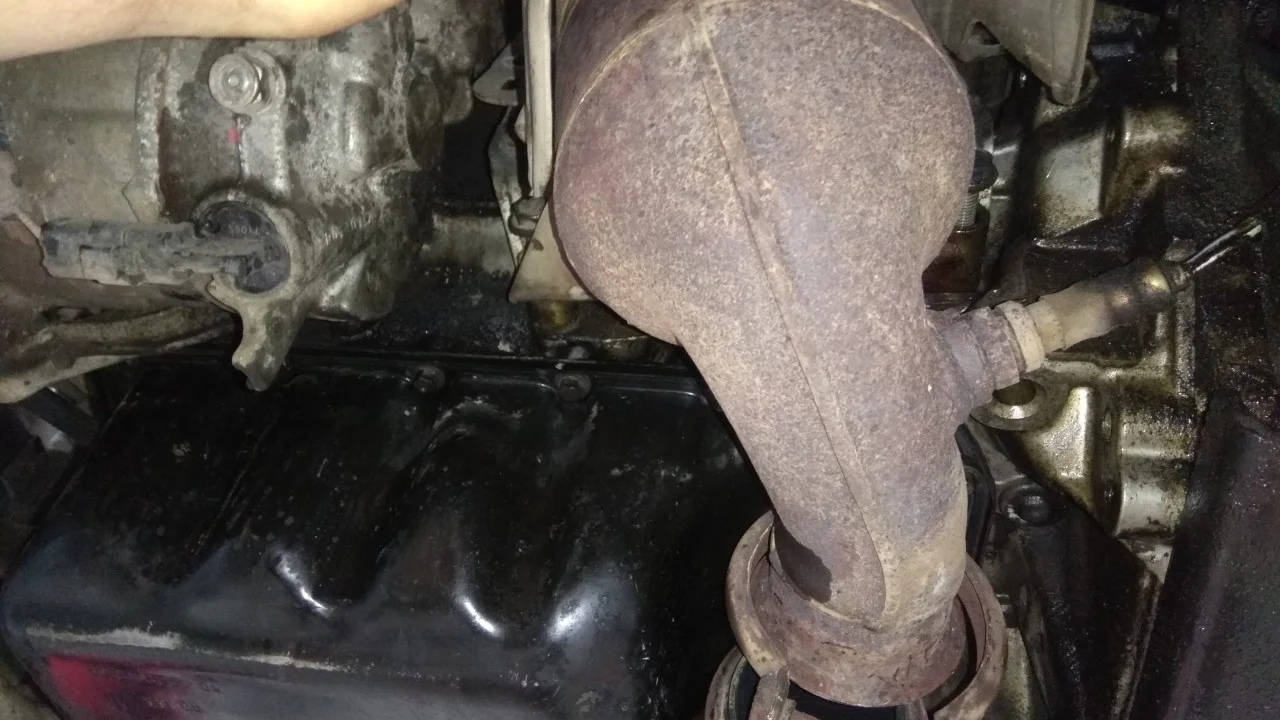

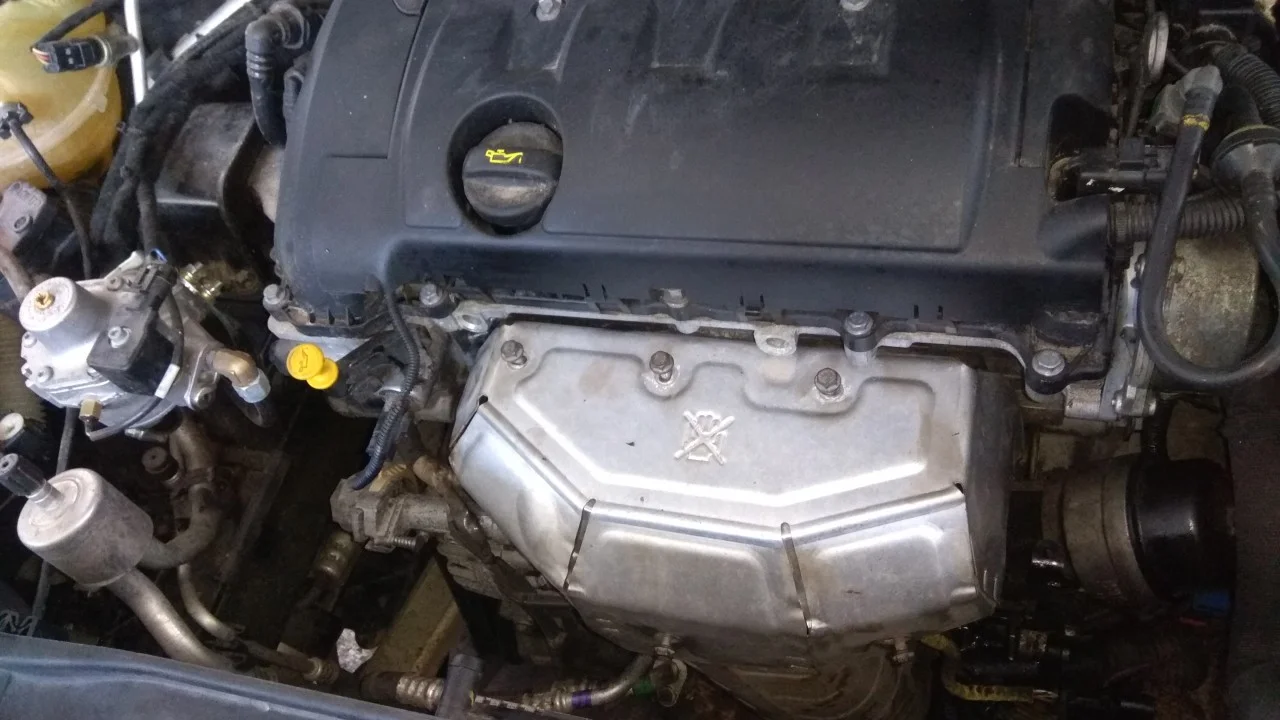

Устанавливаем на место коллектор и подсоединяем все отключенное в обратном порядке.

По окончанию сборки заливаем масло в двигатель и антифриз в систему охлаждения.
