Замена клапана EGR Audi A3

25 ноября 2020

•

Покажем процесс замены клапана EGR на Audi A3 с двигателем 1.6 FSI, 2006 года выпуска. Сама работа по замене клапана очень простая, но перед тем как его снимать придется слить охлаждающую жидкость.

Если у вас антифриз цвета ржавчины или вы меняли ее более 5 лет назад, рекомендуем залить свежую ОЖ.

Симптомы неисправности клапана и выбор

При дефекте клапана EGR появляются следующие симптомы:

нестабильная работа двигателя на холостом ходу и при сбросе газа;
потеря мощности;
Значок Check Engine на приборной панели;
повышение расхода топлива;
черный дым из выхлопной.

Средний ресурс клапана EGR 100-150 тыс. км пробега.

Оригинальный клапан EGR на Ауди А4 1.6 FSI имеет артикул VAG — 03C 131 503 B.

Аналоги:

VDO 408-265-001-005Z,
Era 555204,
Vemo V10-63-0012,
Meat&Doria 88114.

Клапан лучше устанавливать оригинальный.

Инструменты для работы

Torx T30;
тазик для сбора жидкости;
пассатижи;
вороток с трещоткой;
удлинитель;
шлицевая отвертка;
шестигранник на пять.

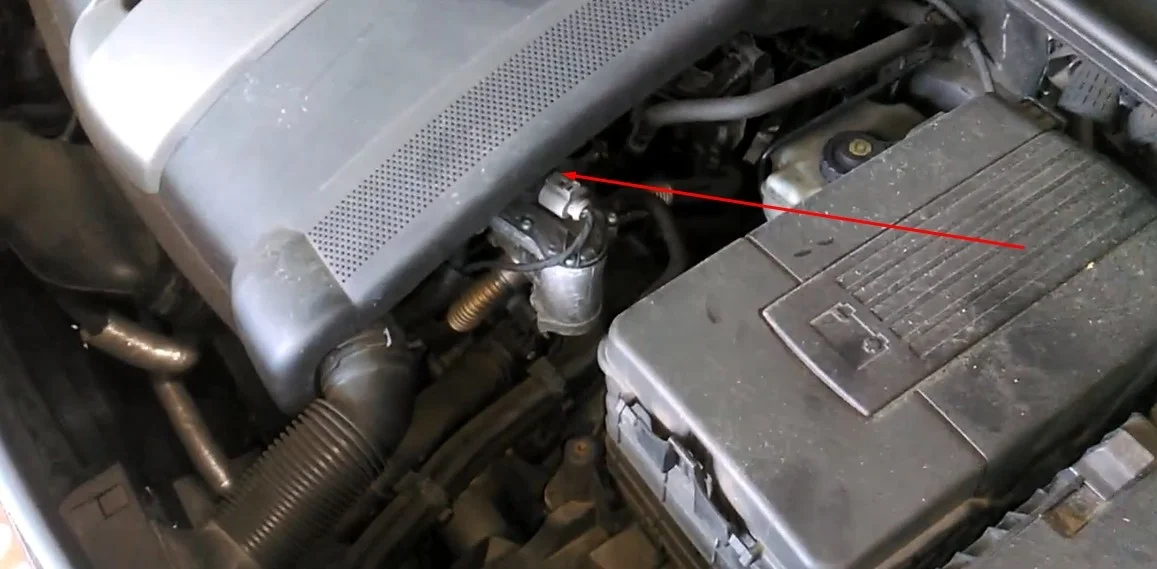

Клапан EGR расположен на задней части головки блока цилиндров в удобном месте. К клапану подходят два патрубка охлаждающей жидкости. Значит перед тем как демонтировать клапан, нужно слить охлаждающую жидкость.

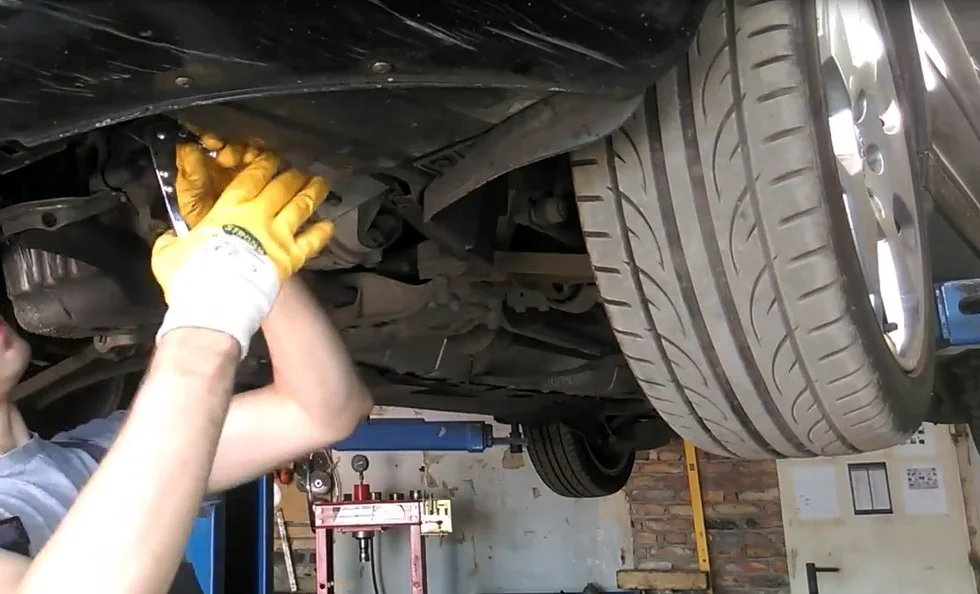

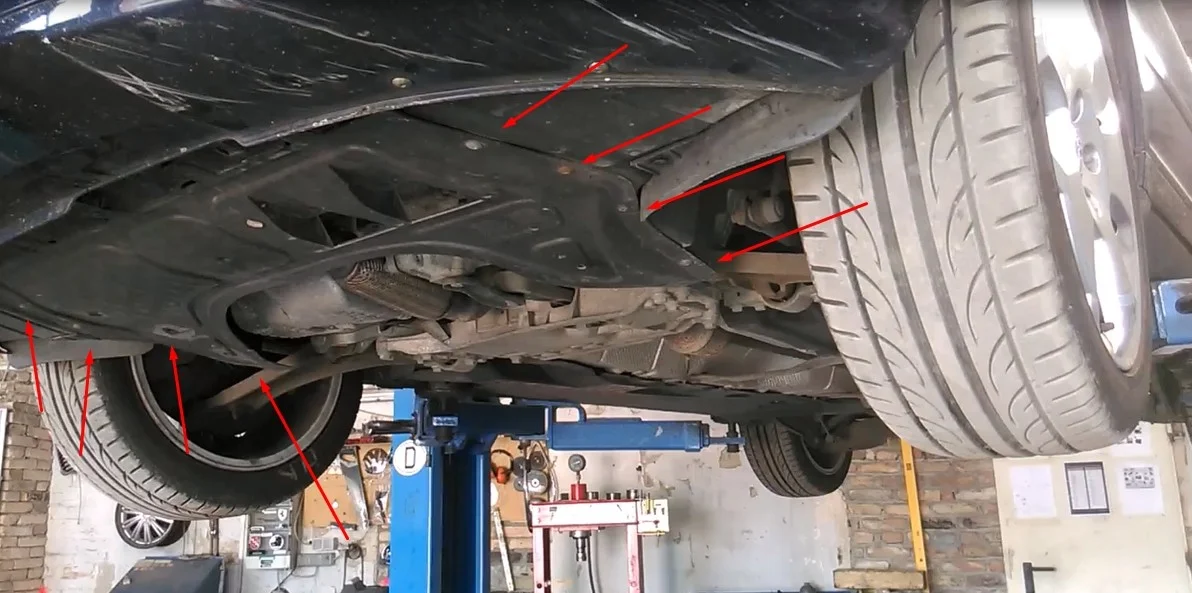

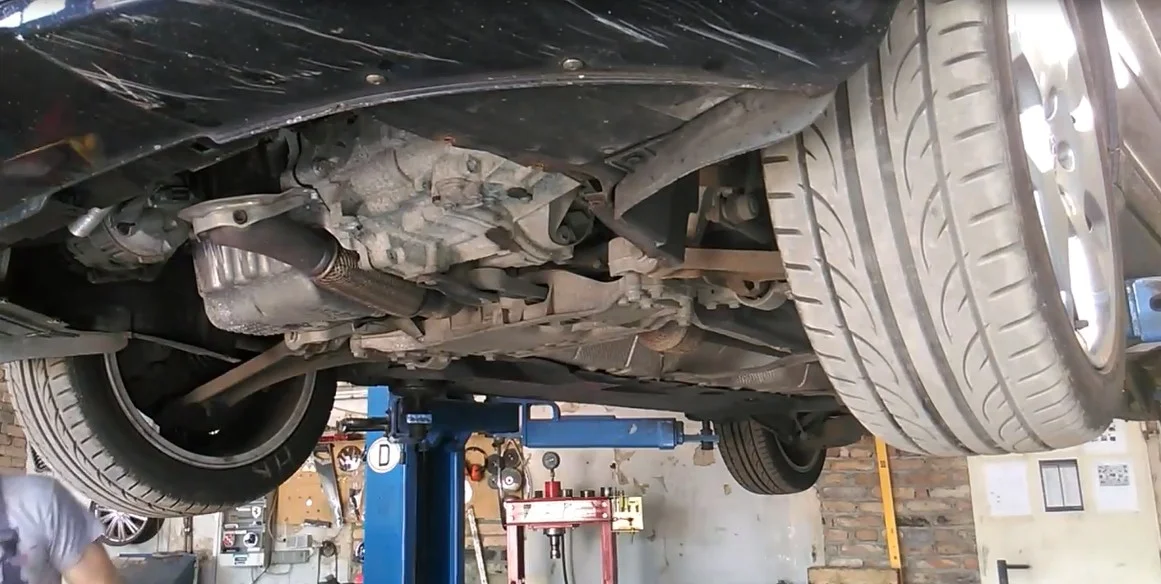

Для получения доступа к кранику слива ОЖ, демонтируем защиту двигателя. Она закреплена на восемь винтов под Torx T30.

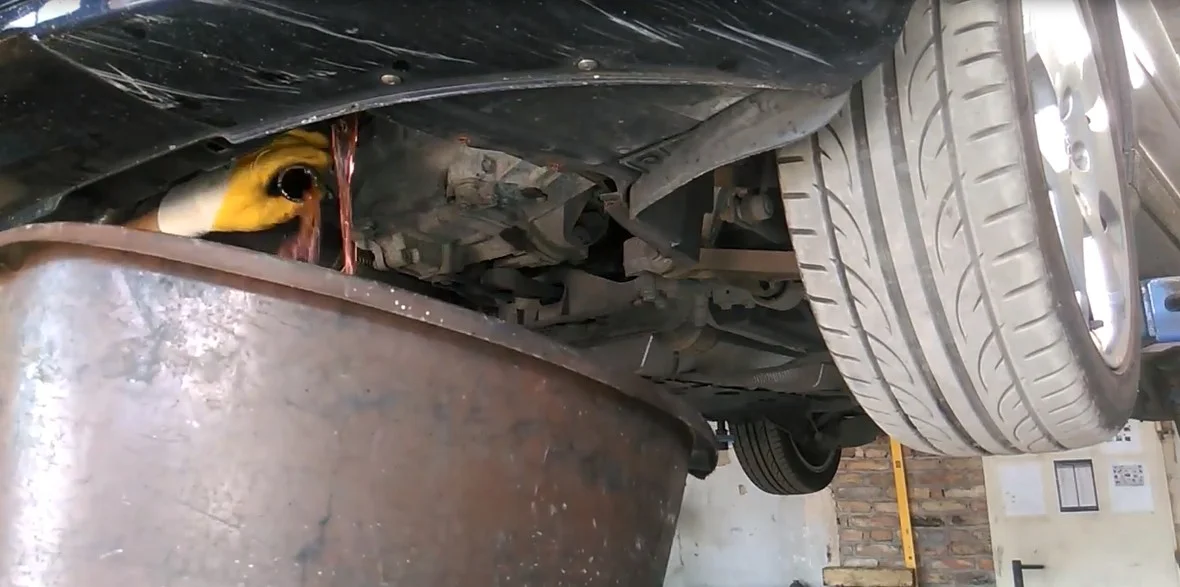

Сжимаем с помощью пассатижей и сдвигаем в сторону хомут крепления нижнего патрубка радиатора. Далее стягиваем патрубок и сливаем ОЖ.

Сжимаем фиксаторы по бокам и снимаем патрубок вентиляции картерных газов.

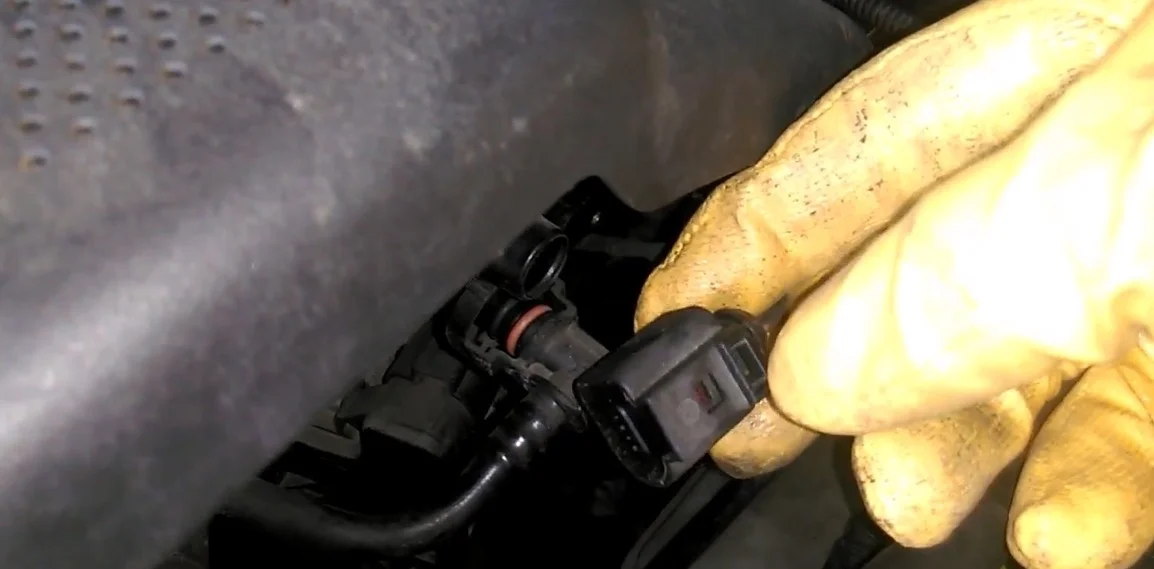

Отводим фиксатор на себя и снимаем разъем питания с датчика расхода воздуха.

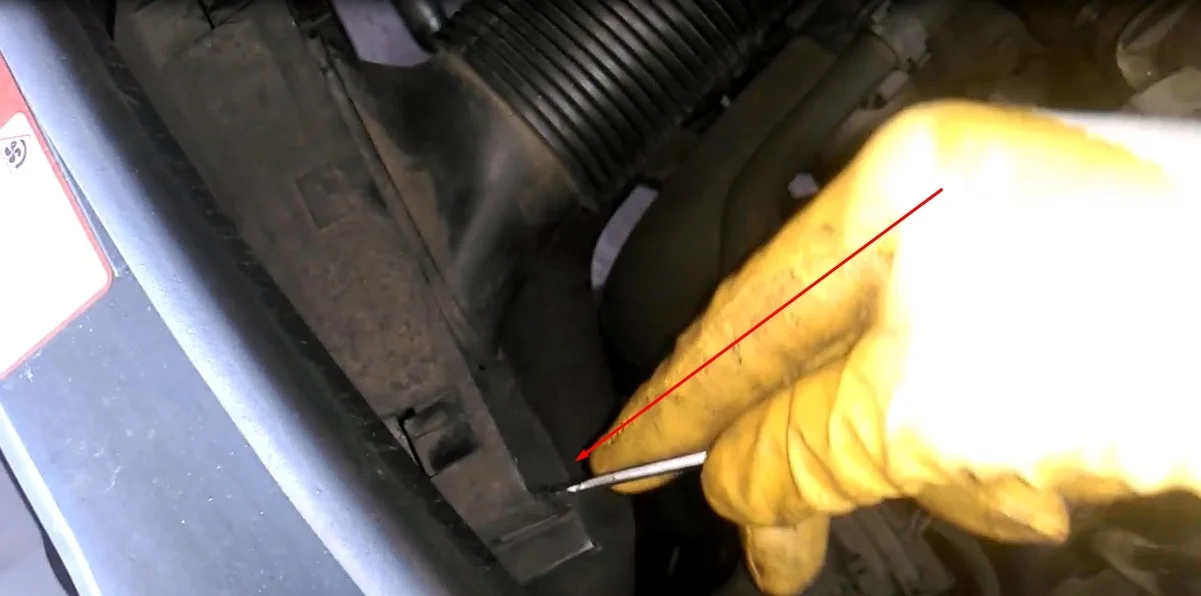

Шлицевой отверткой отщелкиваем патрубок воздухозаборника со стороны бампера. Вставляем отвертку и отщелкиваем.

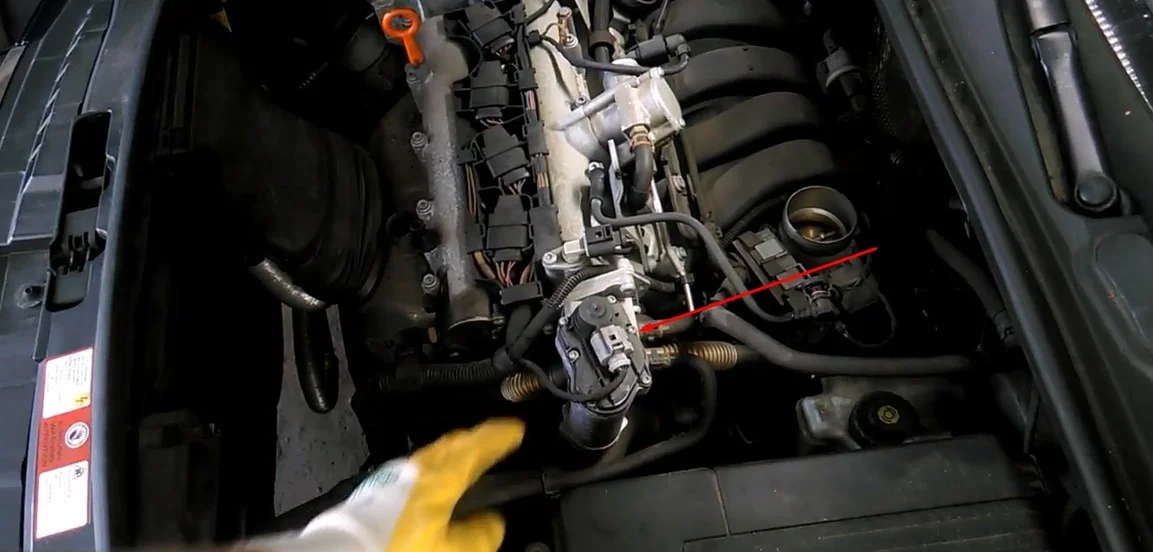

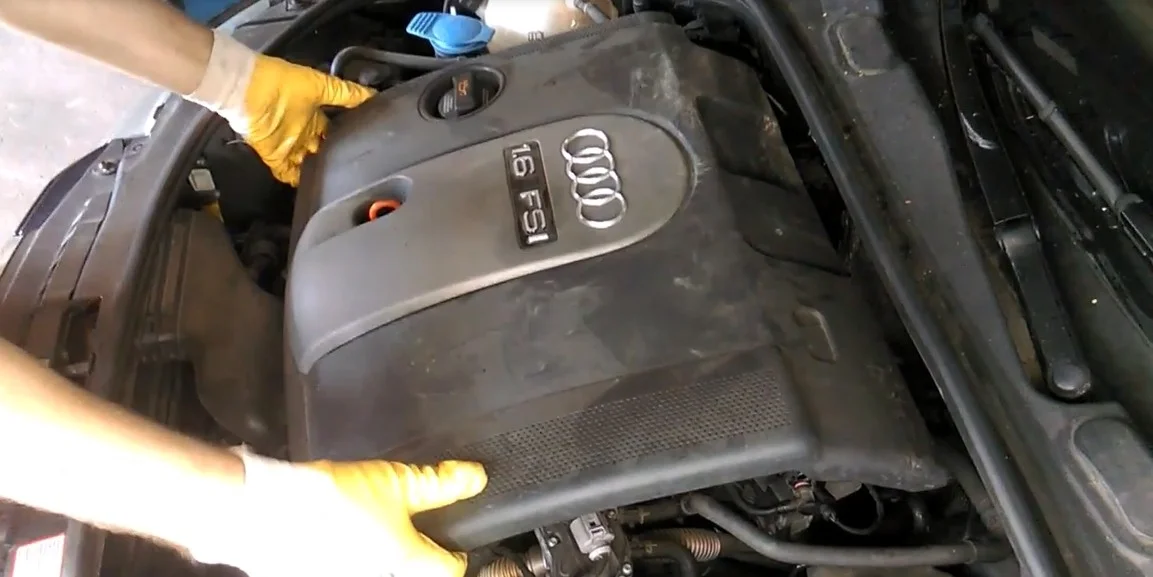

Сдергиваем корпус воздушного фильтра (он же декоративная крышка двигателя). Беремся руками по сторонам и сдергиваем вверх.

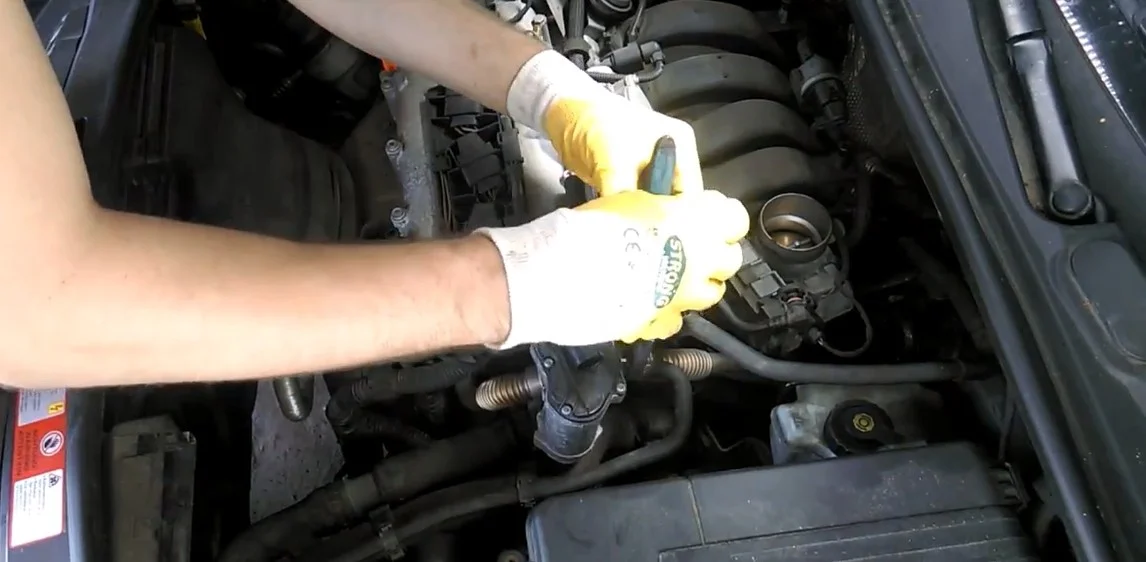

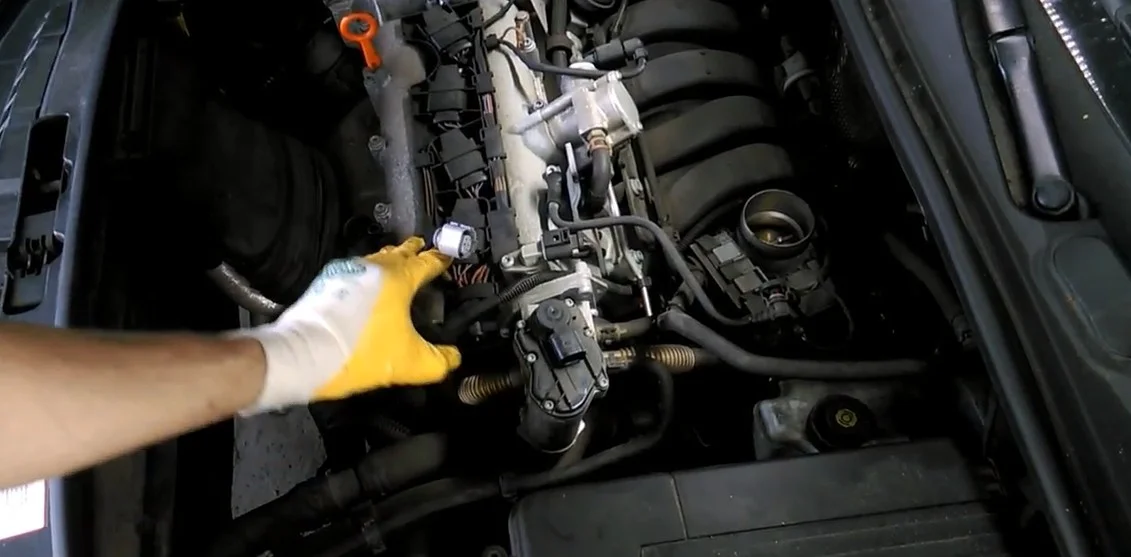

Отжимаем фиксатор и снимаем разъем питания клапана EGR.

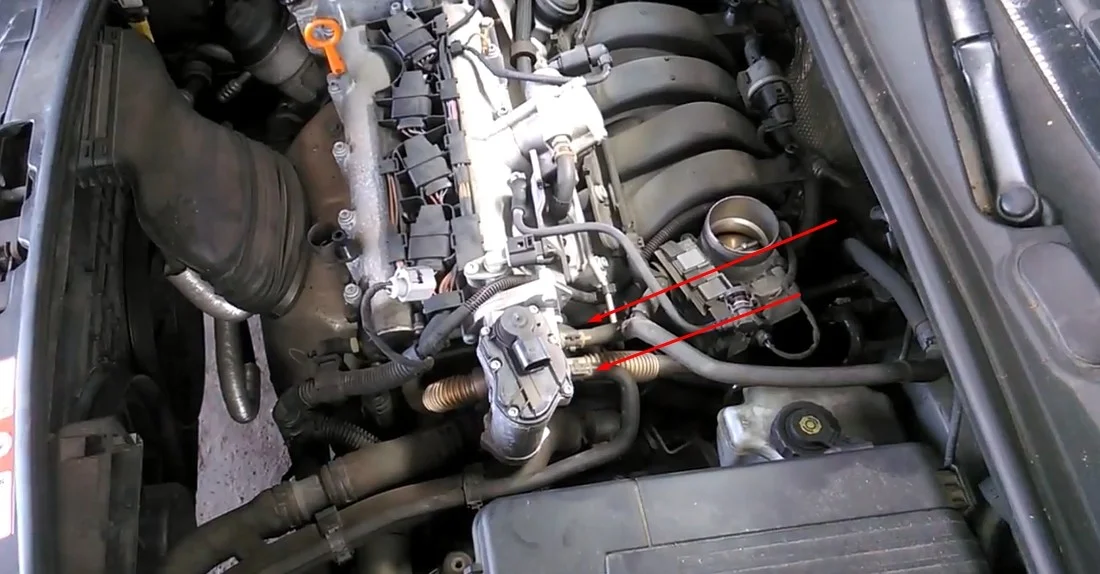

Сжимаем пассатижами и уводим в сторону хомуты крепления патрубков. После снятия хомутов, стягиваем патрубки.

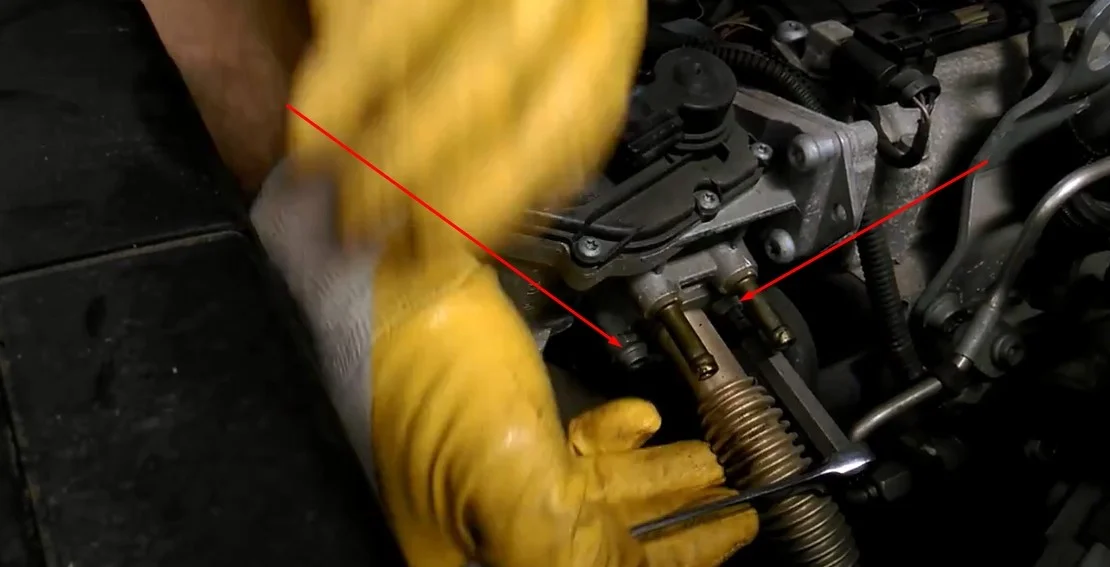

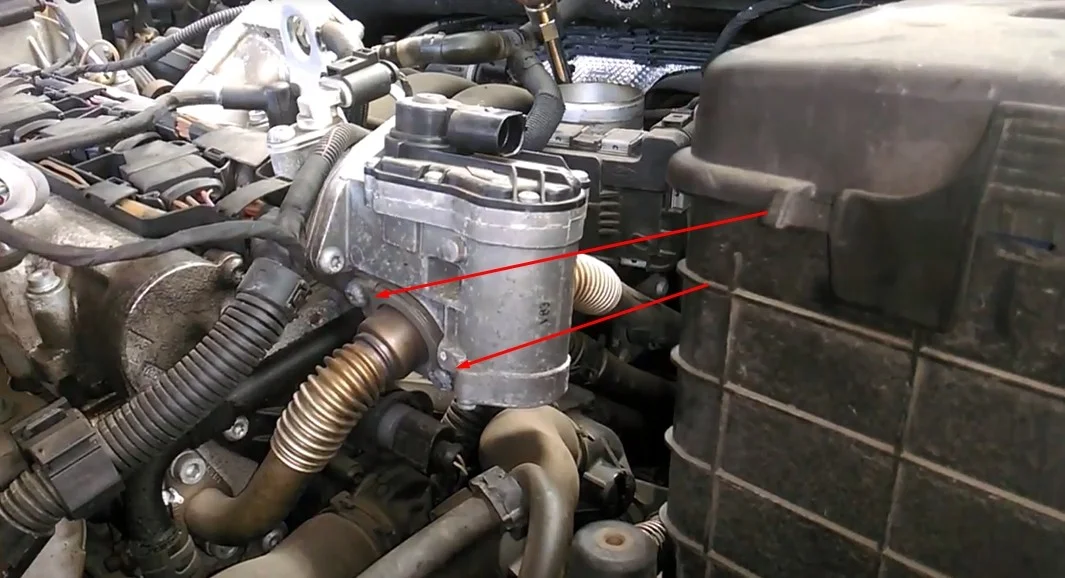

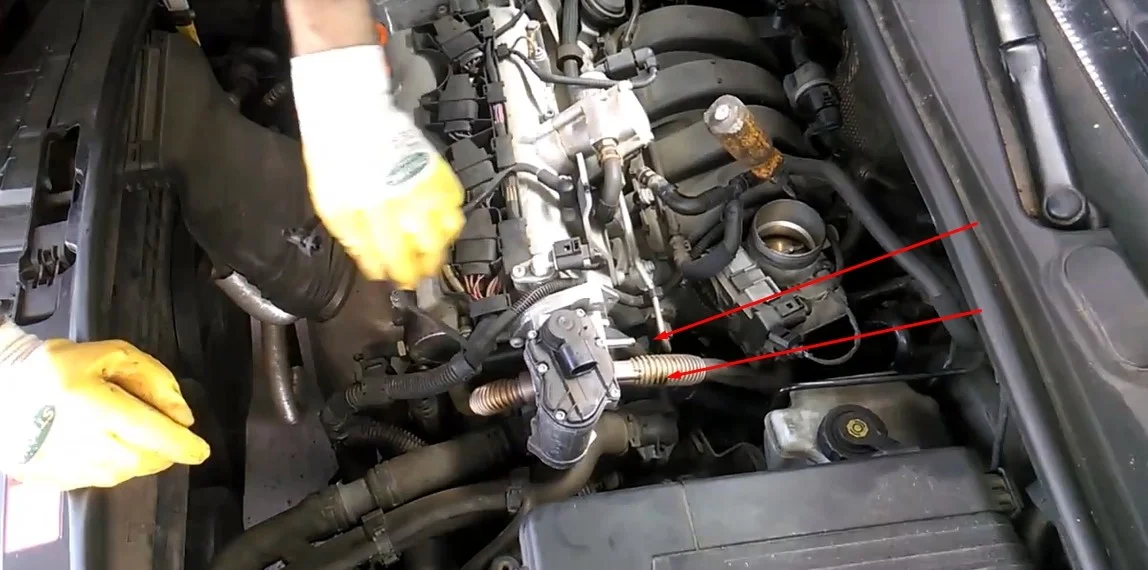

Откручиваем два болта крепления трубки отработанных газов подходящей к клапану. Болты под Torx T30.

Отворачиваем два болта крепежа трубки отработанных газов подходящей к клапану с другой стороны. Болты под шестигранник на пять.

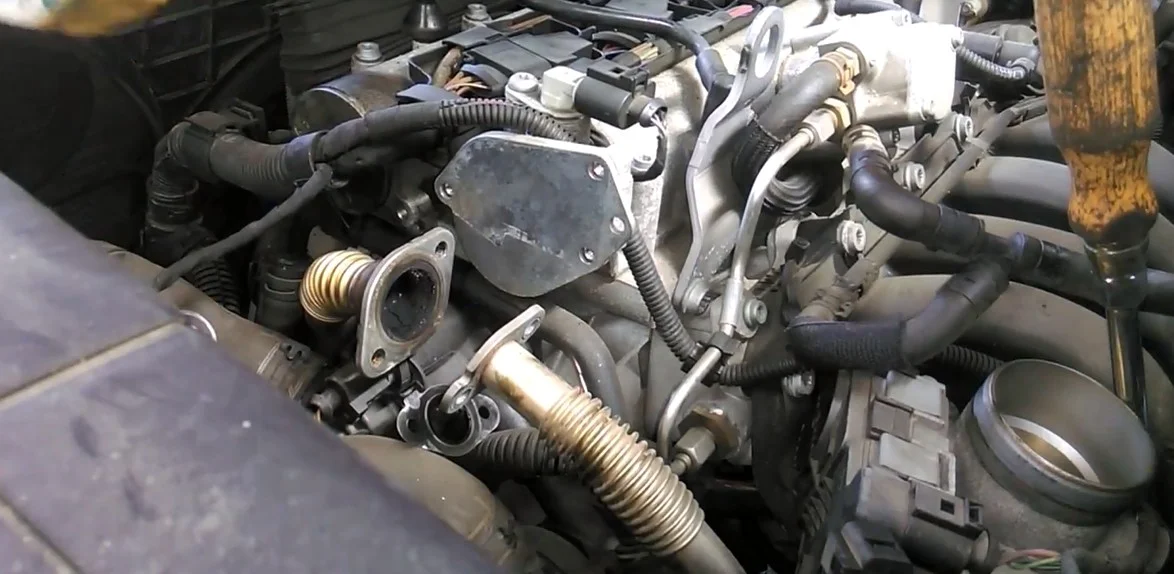

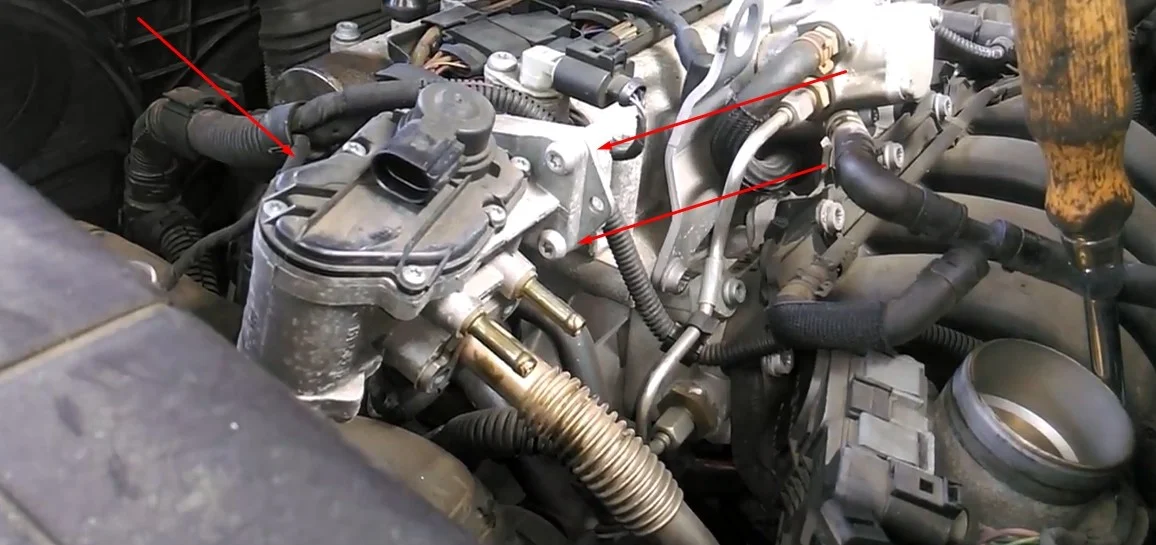

Откручиваем три болта крепления клапана EGR и демонтируем его.

Далее производим обратную сборку и не забываем установить новые прокладки для трубок отработанных газов подходящих к клапану. Обычно они поставляются в комплекте с качественным клапаном.
