Замена клапана рециркуляции на моторах 1.4л, 1.6л BLF

Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:

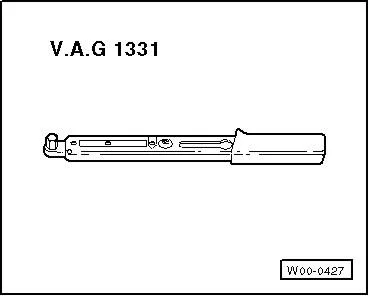

• Динамометрический ключ (5 … 50 Н·м) V.A.G. 1331.

Снятие

• Необходимо проверить, имеет ли установленная в автомобиле магнитола защитный код. Если да, то узнать его;
• При установленном в положение \«выкл\» выключателе стартера и приборов отсоединить провод массы АКБ;
• Снять воздушный фильтр;
• Снять аккумуляторную батарею с кронштейном;
• Снять соединительные патрубки -1- и -3-;
• Повернув вверх, извлечь соединительный патрубок -3- из впускного коллектора;

• Отсоединить разъем -2-;
• Отвернув болты крепления, снять клапан рециркуляции ОГ N18 -4- с корпуса распределительных валов и отложить его в сторону вместе с подсоединенными к нему шлангами ОЖ.

Если требуется полностью снять клапан рециркуляции ОГ N18, то предварительно необходимо отсоединить и снять шланги ОЖ.

Установка

Установка осуществляется в обратной последовательности. При этом следует соблюдать следующие правила:

• Все снимаемые прокладки и уплотнительные кольца впускного коллектора необходимо заменять;
• Учитывать монтажное положение уплотнения ГБЦ;
• Болты крепления соединительных патрубков вкручивать без напряжений. Перед затяжкой закрутить все болты от руки.
