Замена передних тормозных дисков Nissan X Trail T32

22 июля 2021

•

На СТО поступил Nissan X-Trail T32 рестайл (мотор 1.6d) выпуск 2018 г. после ДТП. Удар пришелся на правое переднее колесо, вследствие чего лопнул тормозной диск и погнулась защита тормозного диска (анкерная плитка). Необходимо провести замену непригодных деталей автомобиля.

Когда нужно менять тормозной диск?

При появлении большой выработки (износа);
Имеются явные повреждения.

Какие тормозные диски и защиту ставить?

Тормозной диск

Производитель	Артикул	Цена, руб.
Оригинал
NISSAN	40206-4BA0A	4800
Аналоги
FERODO	DDF 2466C	7800
TRW	DF 6786	2300

Защита тормозного диска имеется только в оригинале. Артикул — 41151-4BT0A, цена 2 тыс. рублей

Инструмент для замены дисков

домкрат;
шестигранные головки на 14, 18, 32, 10, 16 мм;
пассатижи;
трещотка большая;
вороток;
графитная смазка;
подпорка;
молоток.

Как заменить тормозной диск и защиту?

В обычных условиях автомобиль преимущественно поднять на подъемнике, но можно и поддомкратить. Первым шагом будет снятие колеса, в нашем случае колесо отсутствует, поэтому сразу освобождаем тормозной диск и защиту тормозного диска и демонтируем их.

Поддомкратить автомобиль и поставить упор;
Открутить болты крепления тормозного суппорта;
Открутить крепления скобы тормозного суппорта;
Снять скобу тормозного суппорта;
Снять тормозные колодки;
Снять тормозной диск;
Демонтировать штопор;
Снять стопорное кольцо;
Открутить гайку шруса;
Открутить болты крепления рулевого наконечника;
Освободить датчик ABS от креплений;
Вынуть шрус из ступицы колеса;
Открутить крепления подшипника ступицы колеса;

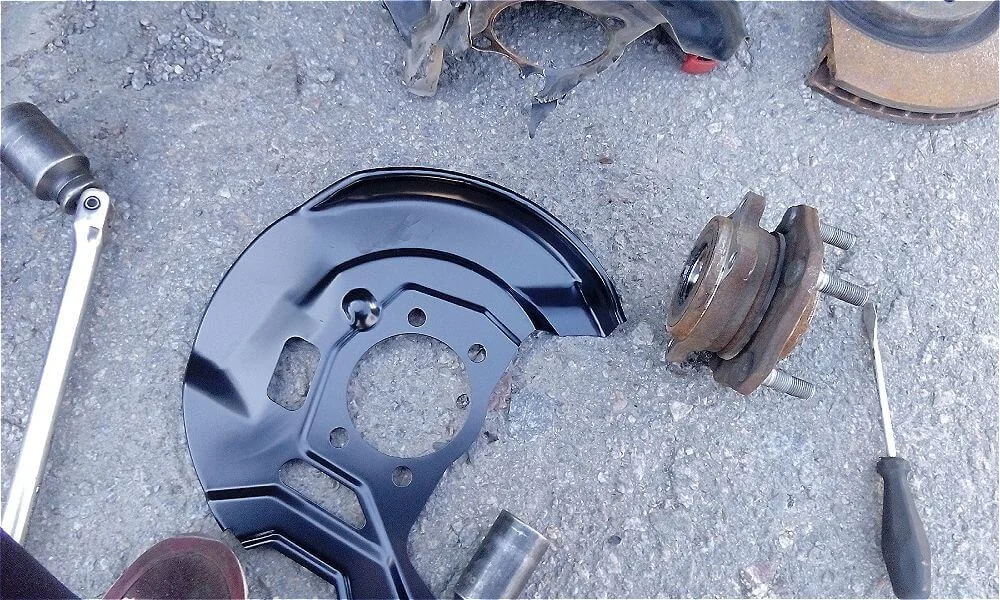

Снять защиту тормозного диска + подшипник ступицы переднего колеса;

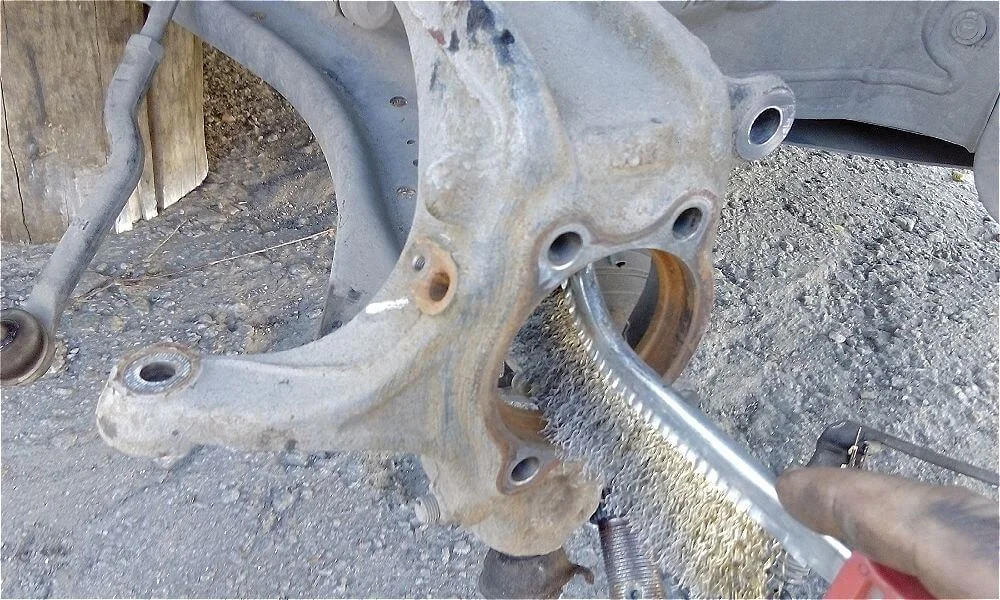

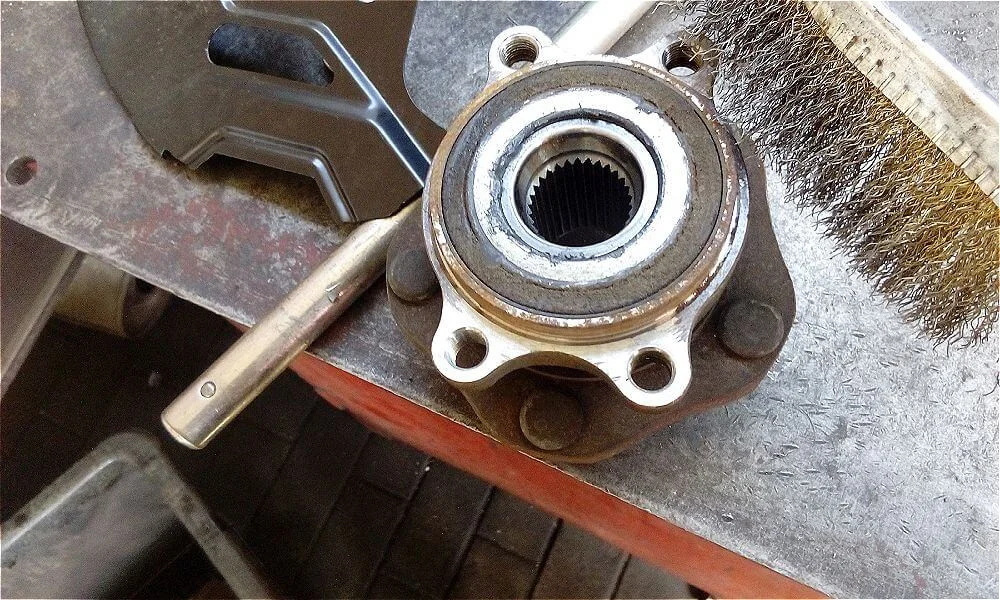

Зачистить подшипник и его посадочное место на поворотном кулаке;

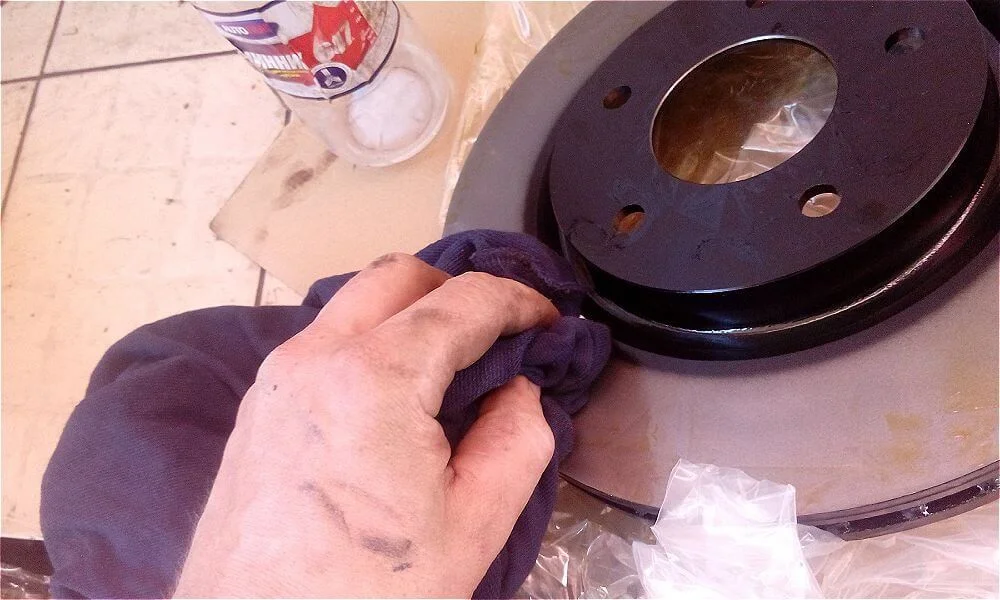

Очистить новый тормозной диск от заводской смазки;
Установить защиту тормозного диска;
Установить и зафиксировать подшипник ступицы колеса;
Установить тормозной диск;
Надеть скобу тормозного суппорта, зафиксировать;

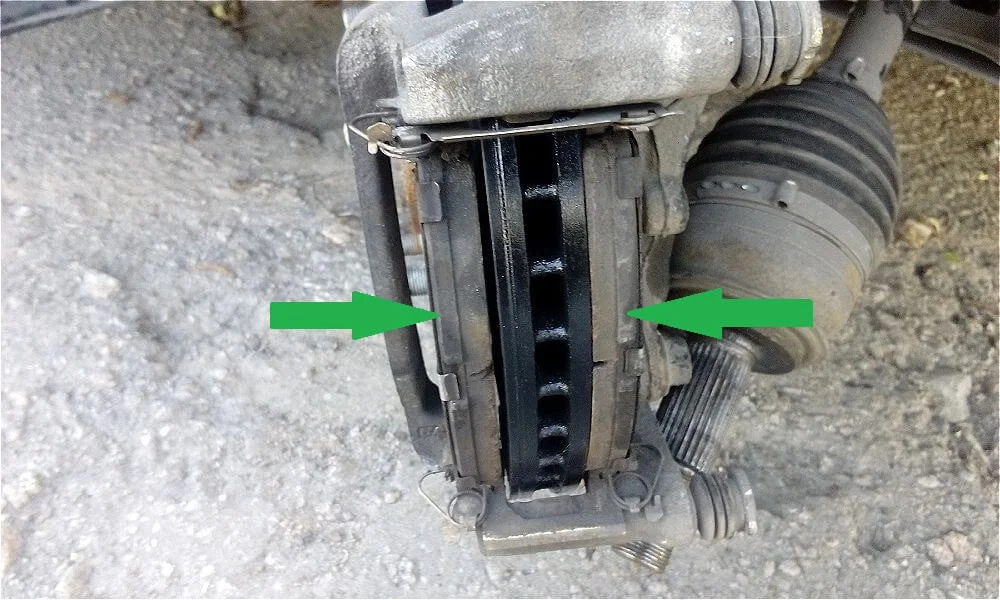

Поставить тормозные колодки;
Установить тормозной суппорт;
Прикрутить болт крепления датчика ABS;

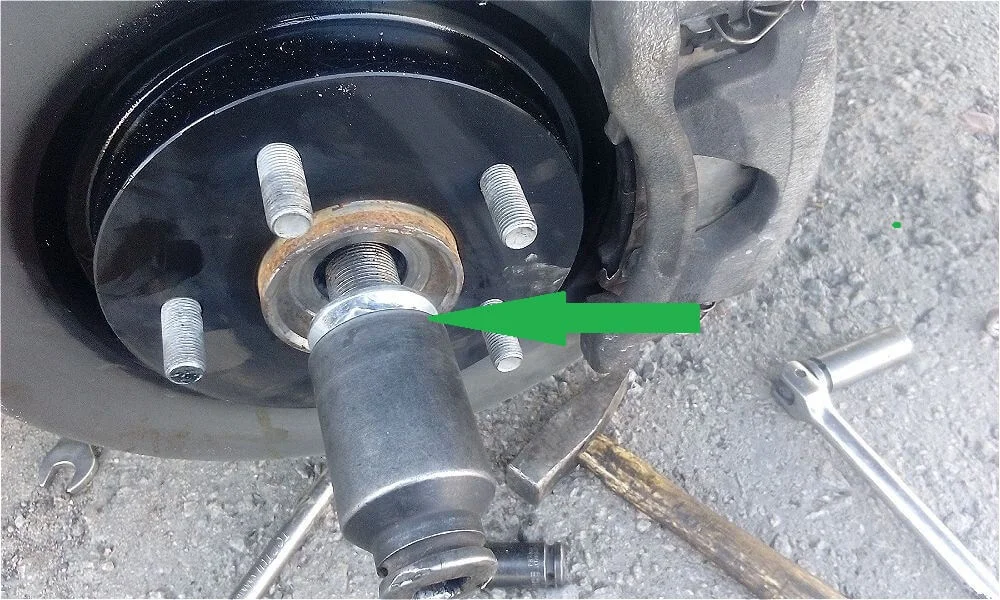

Установить и закрутить гайку шруса;
Установить шаровую опору;
Закончить сборку.

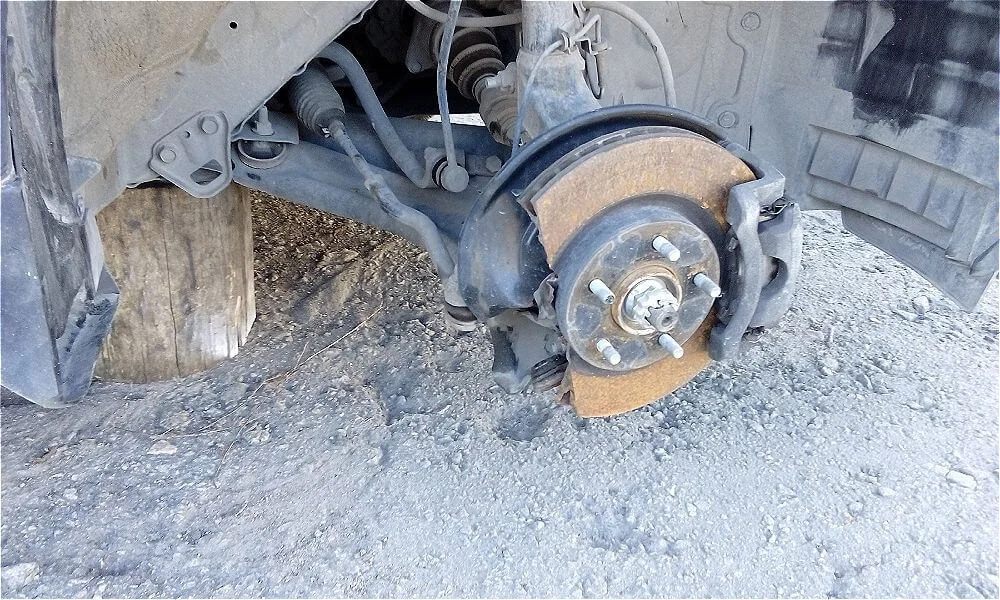

Гидравлическим домкратом поддомкрачиваем правое переднее колесо и ставим опоры. Используем деревянные пеньки.

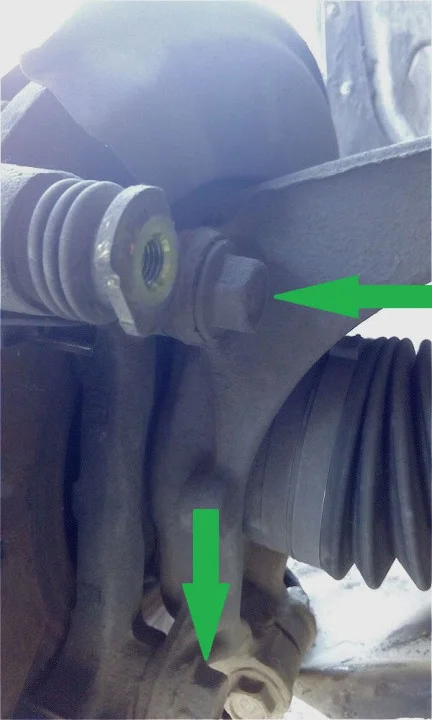

Откручиваем крепежные болты тормозного суппорта с помощью трещотки большой и шестигранной головки на 14 мм.

Откручиваем болты креплений скобы тормозного суппорта головкой на 18 мм.

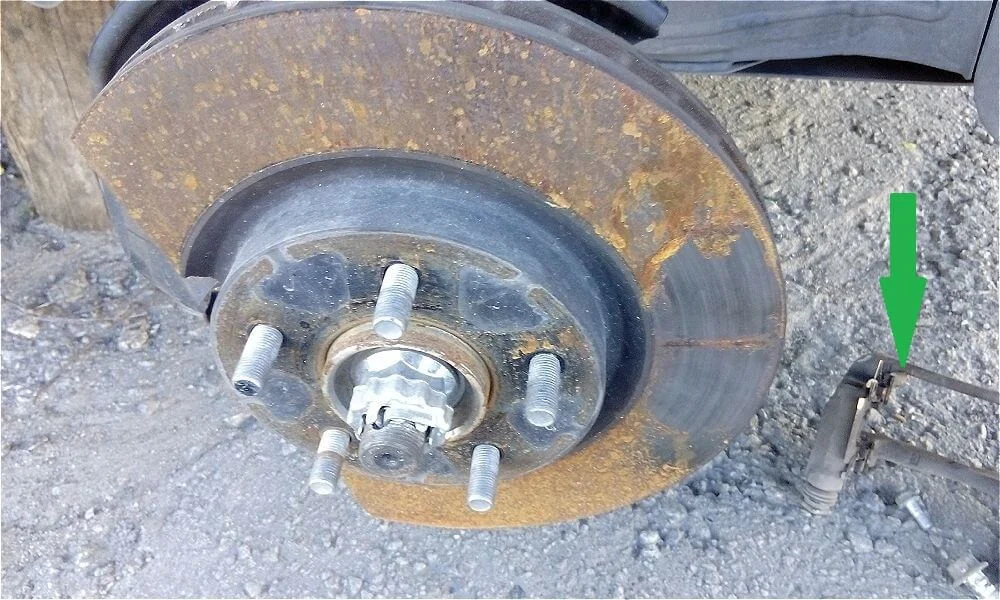

Снимаем и откладываем в сторону скобу тормозного суппорта. Снимаем тормозные колодки и демонтируем тормозной диск. Чтобы диск снять, нужно потянуть его на себя. Обычно он поддается без труда. Если диск не снимается, его можно выбить. В этом случае подкладываем деревянный брусок с внутренней стороны тормозного диска и сбиваем диск молотком пока не сойдет с места прикипания.

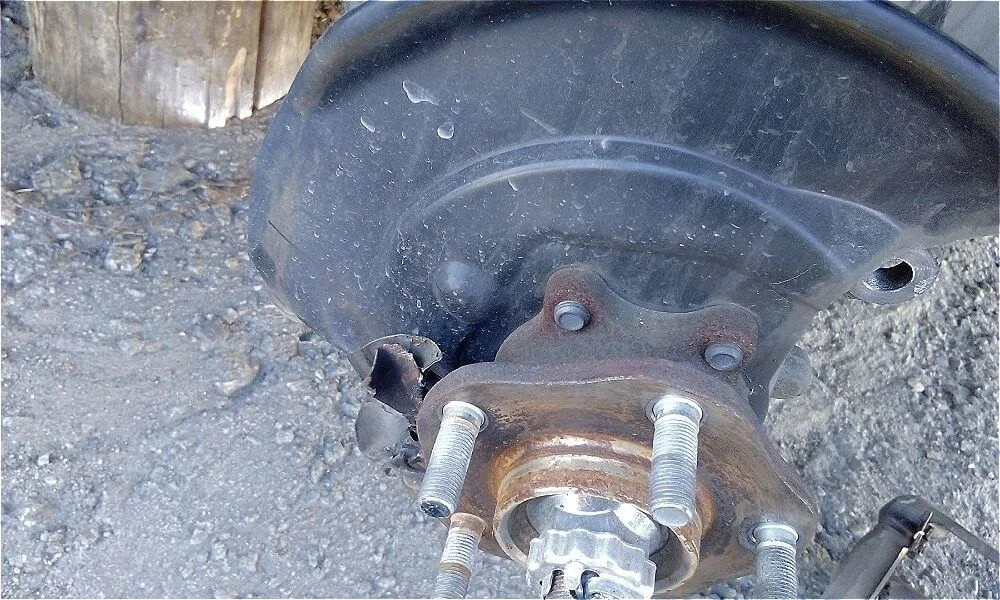

Открываем защиту тормозного диска.При ударе защита была повреждена. Ее необходимо заменить.

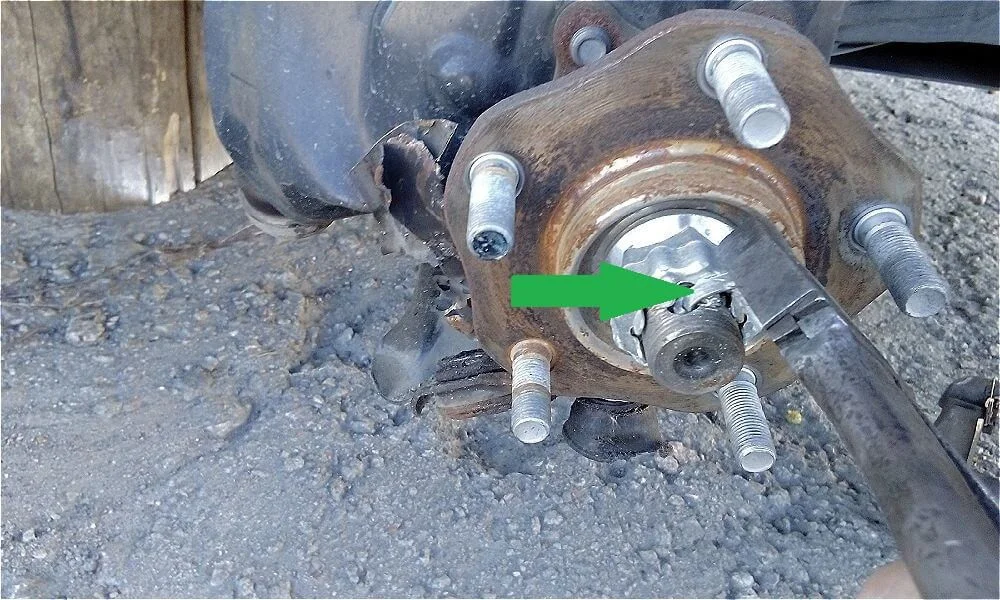

Для того, чтобы снять защиту тормозного диска, разгибаем штопор пассатижи и снимаем стопорное кольцо.

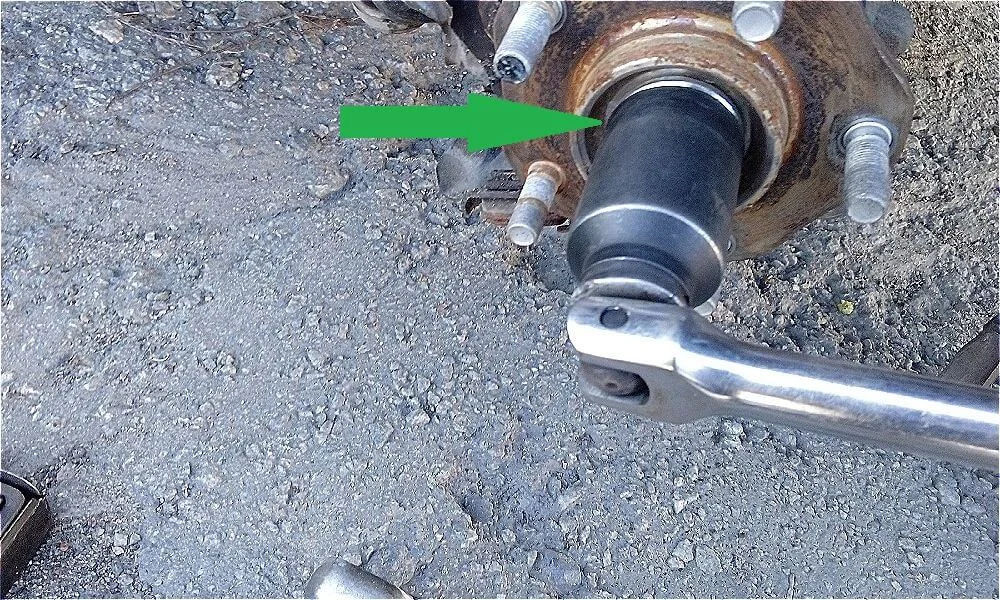

Откручиваем гайку шруса. Используем головку на 32 мм.

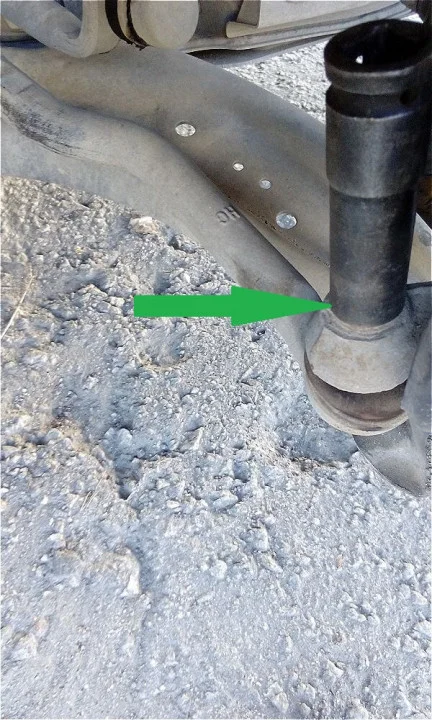

Для удобства выполнения работ с поворотным кулаком, необходимо открутить крепление рулевого наконечника головкой на 14 мм.

Чтобы рулевой наконечник вышел, нужно молотком ударить по месту крепления.

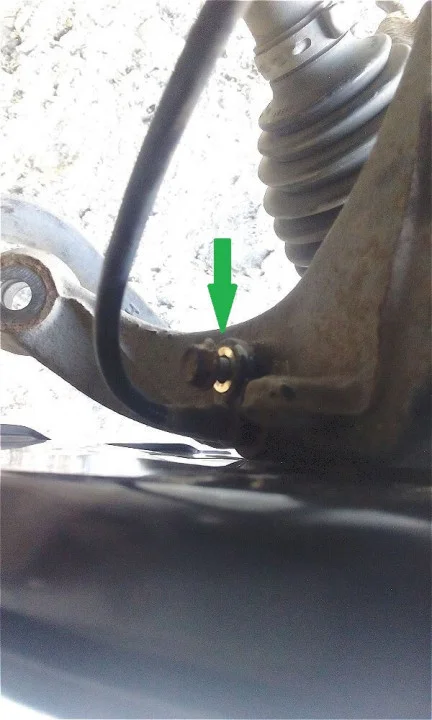

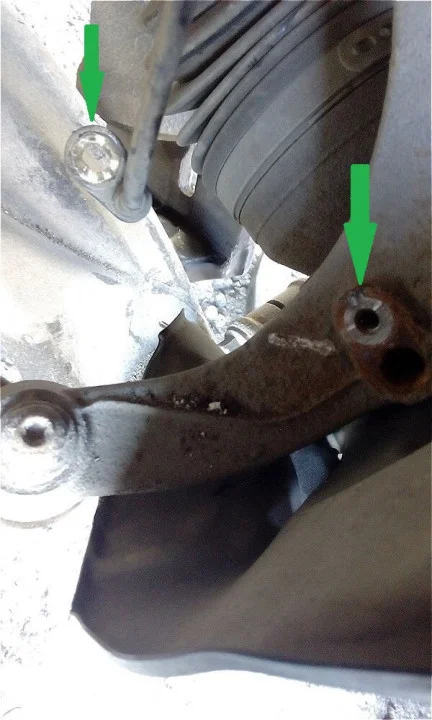

Откручиваем крепления датчика ABS шестигранной головкой на 10 мм.

Вытаскиваем датчик ABS.

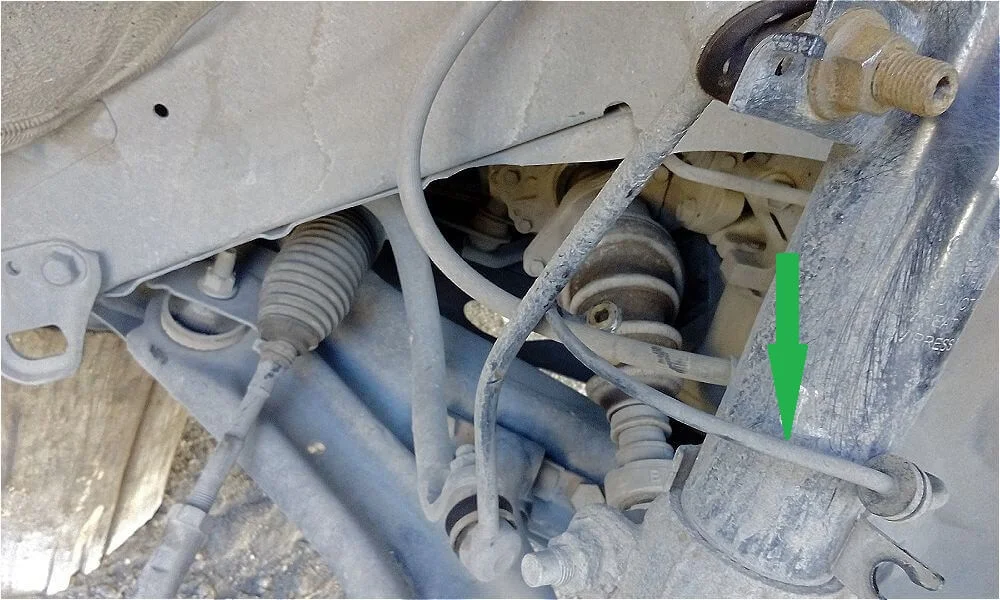

Отводим датчик ABS в сторону, чтобы не повредить его в процессе проведения работ.

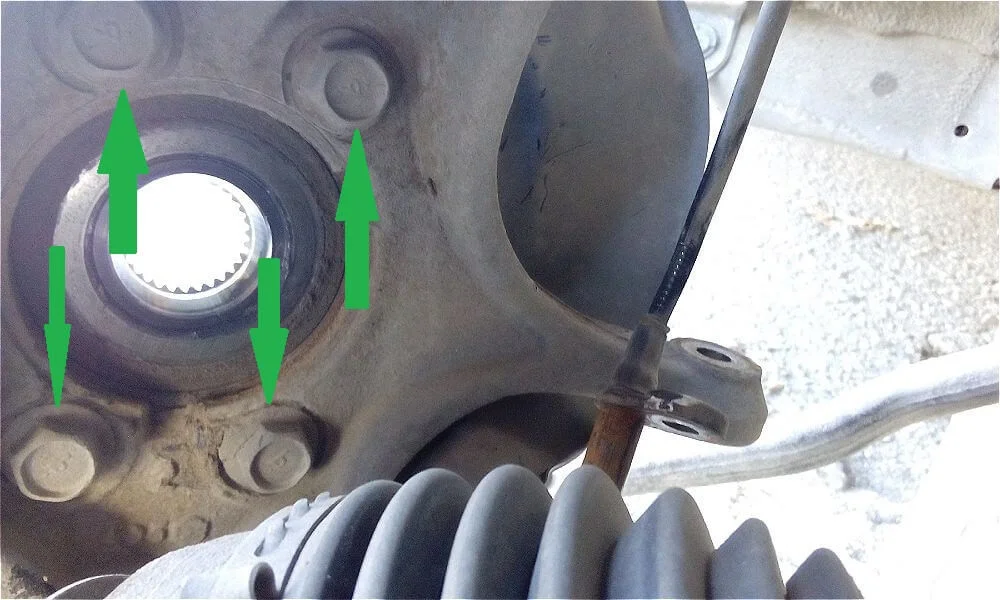

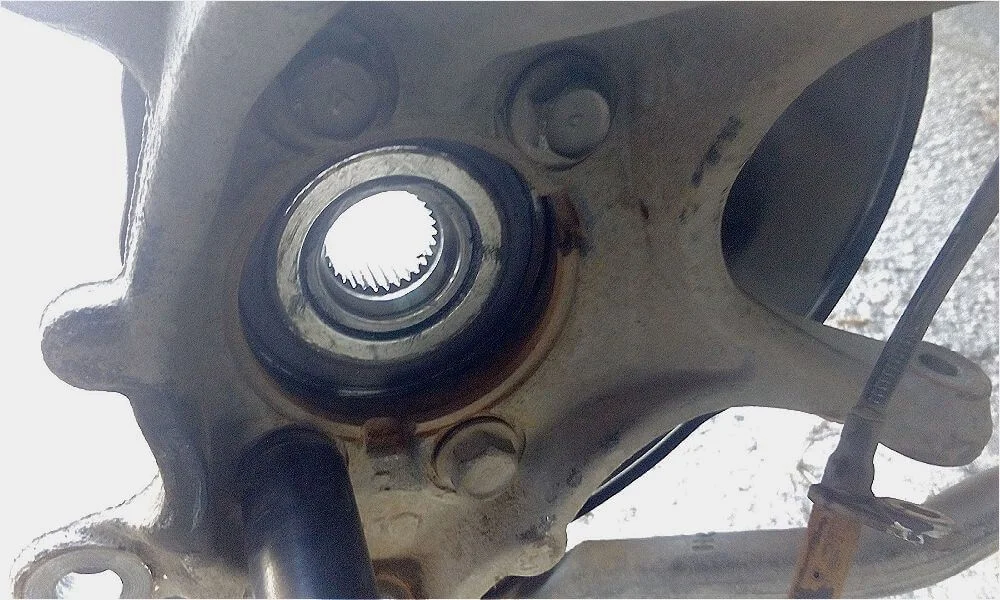

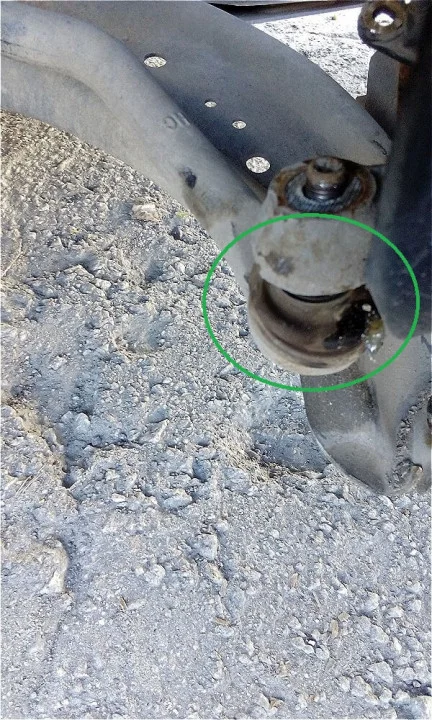

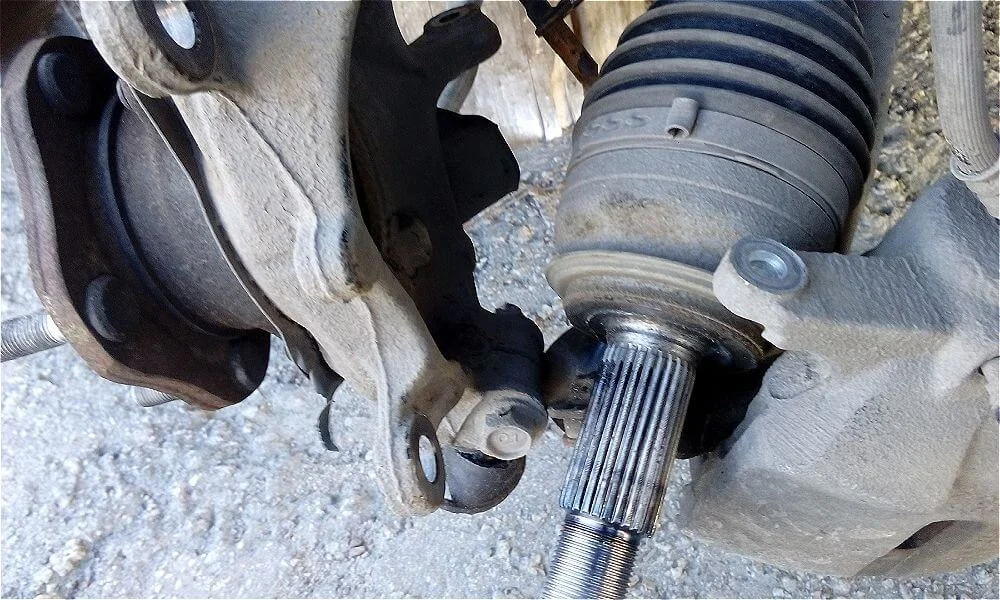

Вынимаем шрус со ступицы колеса. В данном случае, шаровая опора при ударе выскочила с рычага подвески. При проведении традиционной замены защиты тормозного диска, ее необходимо вытащить из поворотного кулака. Для этого нужно открутить крепежный болт с помощью головки на 18 мм.
