Как снять ГБЦ Шевроле Еванда

Начинаем работу по снятию ГБЦ и замены прокладки под головкой.

Первым делом ключом на 10мм откручиваем и снимаем минусовую клемму с аккумулятора.

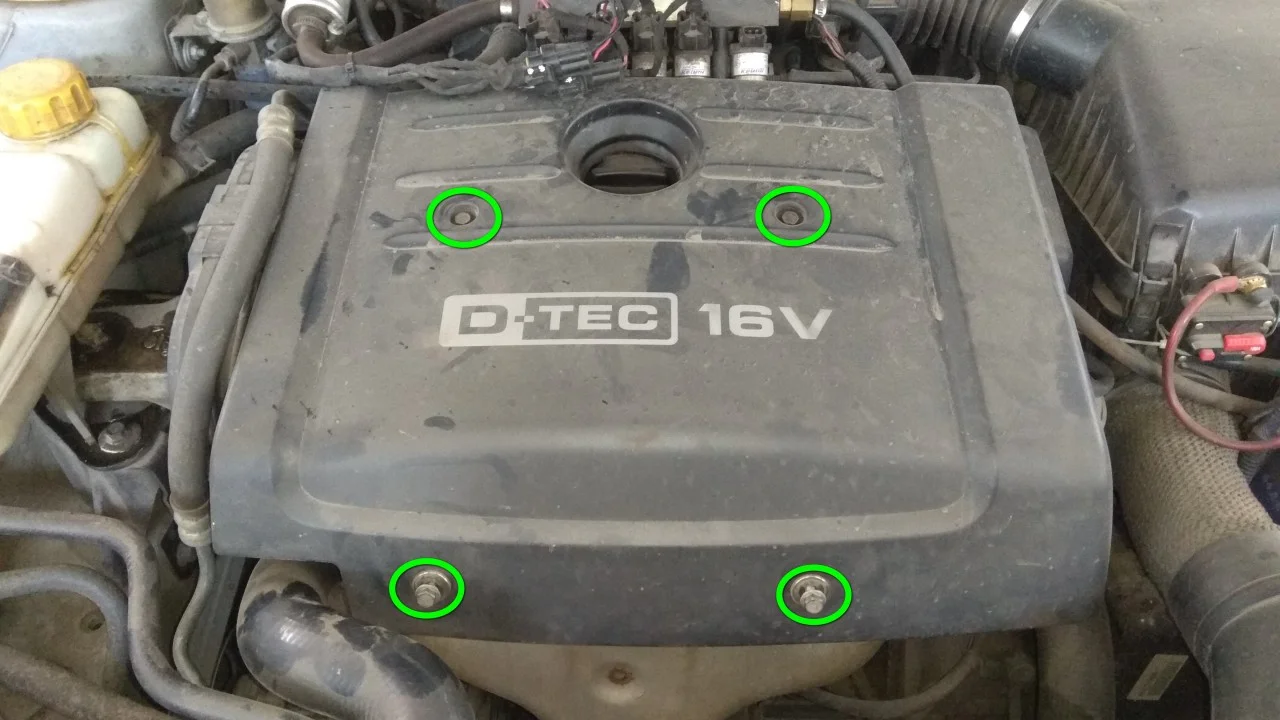

Снимаем верхнюю декоративную крышку двигателя используя торцевой ключ на 10мм.

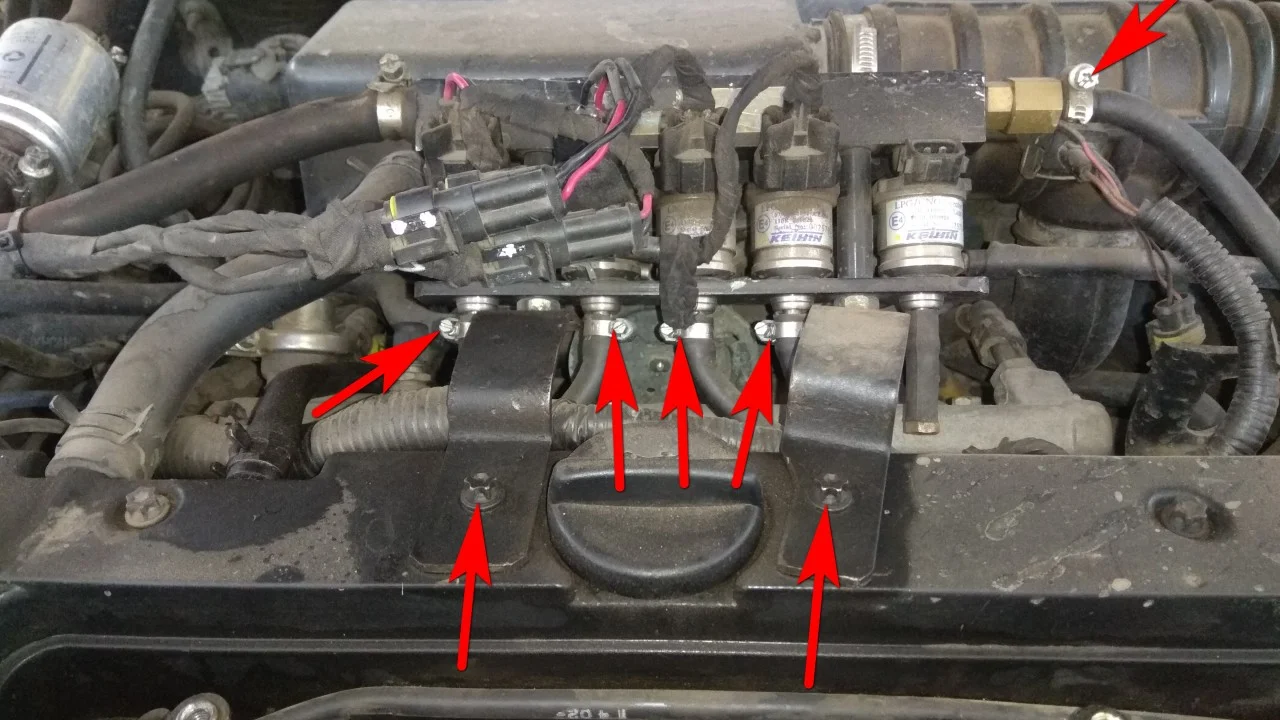

На данном автомобиле установлено ГБО, поэтому нам необходимо отключить газовые форсунки и отвести их в сторону. Отключаем шланги и головкой torx Е10 откручиваем болты крепления форсунок. Если нет головки torx Е10 можно воспользоваться обычной головкой на 8мм.

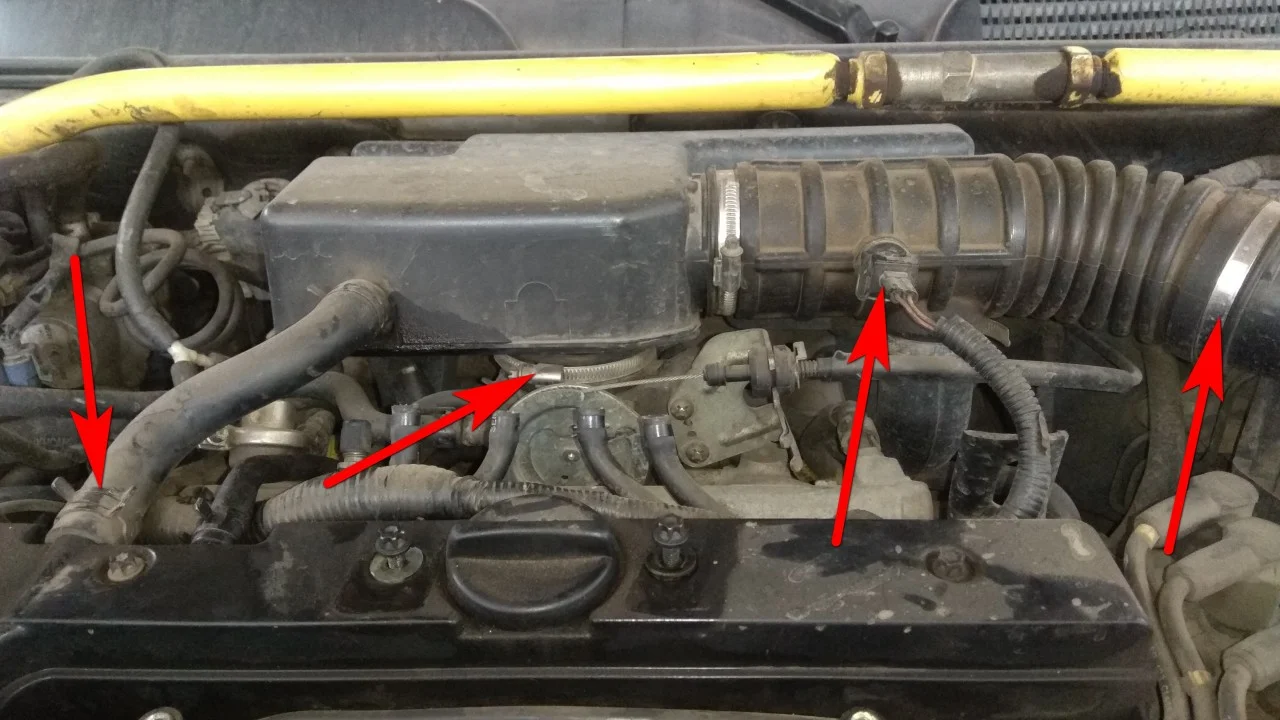

Теперь мы будем снимать патрубок воздушного фильтра. Для этого нам необходимо ослабить хомуты со стороны дросселя и корпуса воздушного фильтра, снять патрубок вентиляции картерных газов и отключить электроразъем от датчика на воздушной гофре.

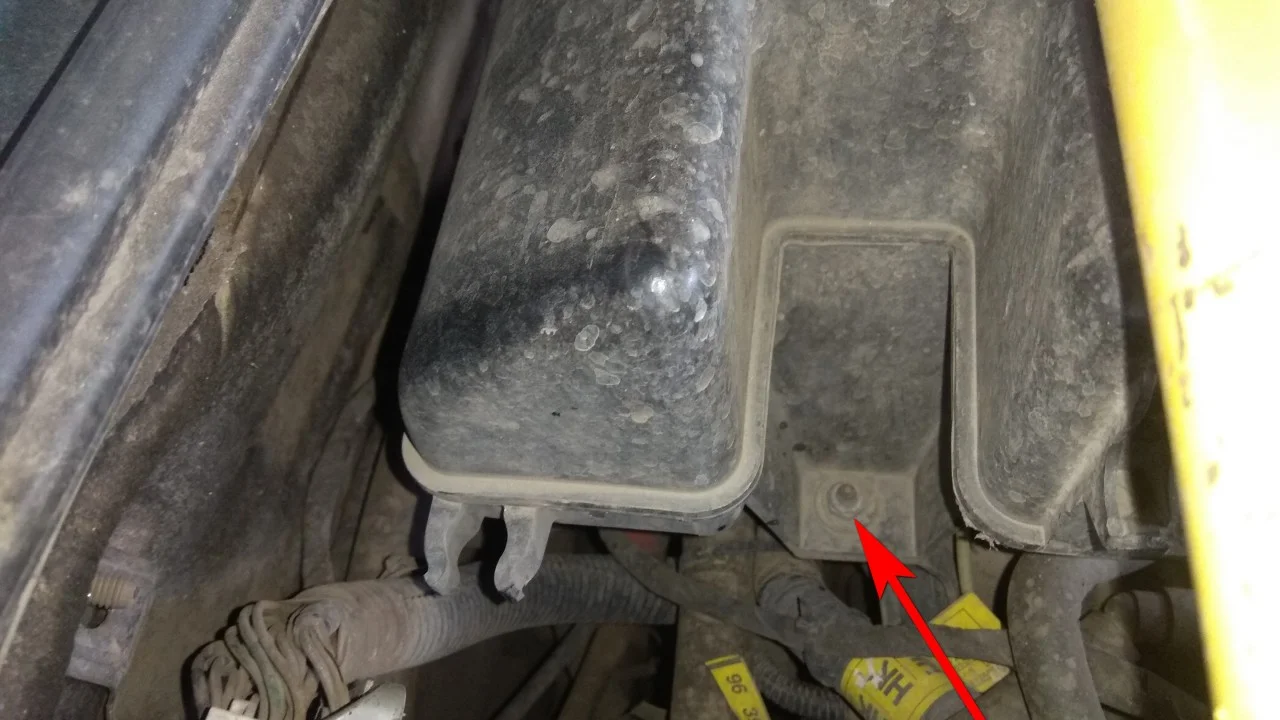

И со стороны правого крыла нужно добраться еще до одного болта крепления патрубка. Откручиваем ключом на 10мм.

Чтобы вытащить патрубок воздушного фильтра необходимо снять распорку передних стаканов. Для этого по центру мы ослабляем натяжку распорки с помощью ключей на 24мм и 27мм. И откручиваем на стаканах гайки крепления распорки используя ключ на 14мм.

Теперь будем сливать охлаждающую жидкость с радиатора.

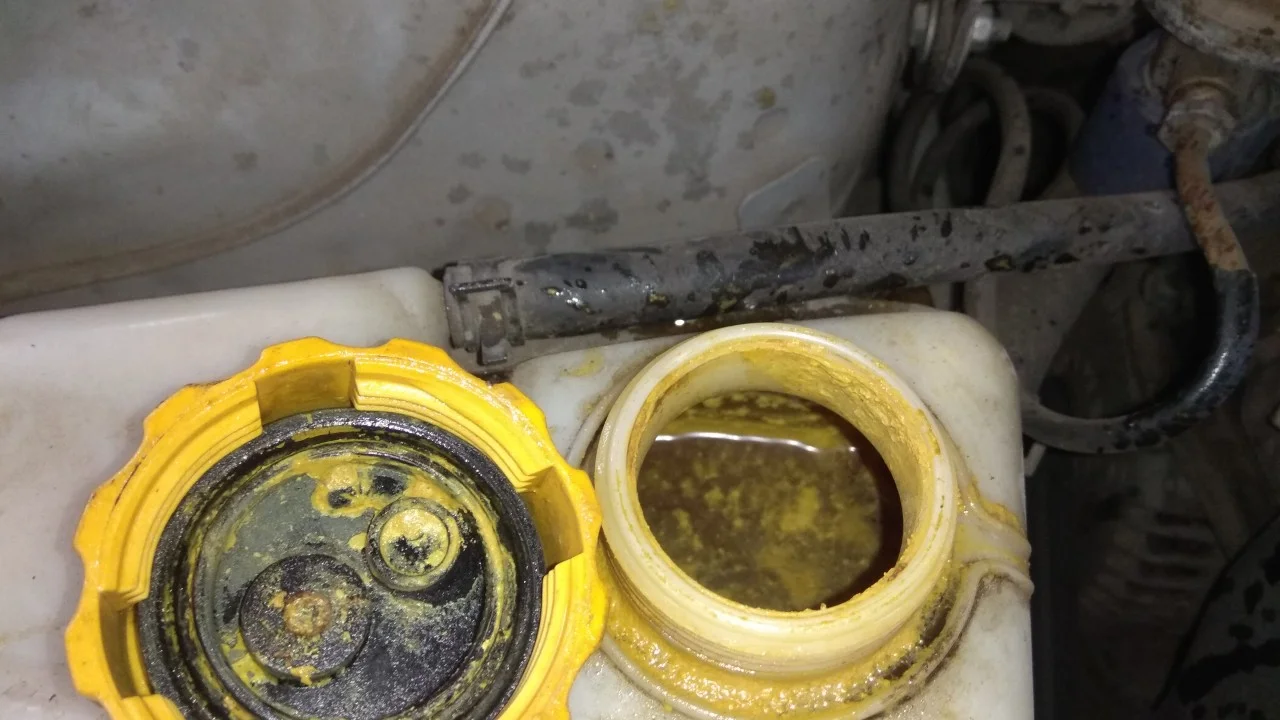

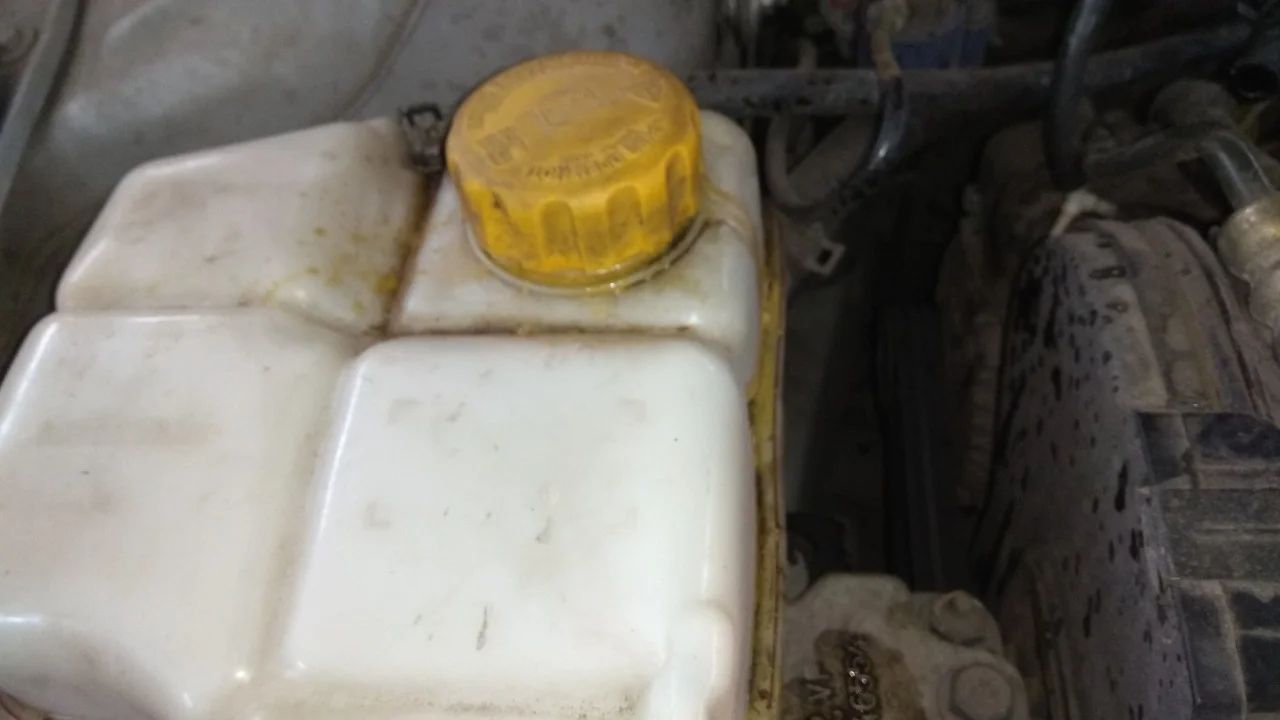

Откручиваем крышку расширительного бачка чтобы убрать давление в системе охлаждения двигателя. На фото видно что образовалось в расширительном бачке при попадании выхлопных газов в систему охлаждения.

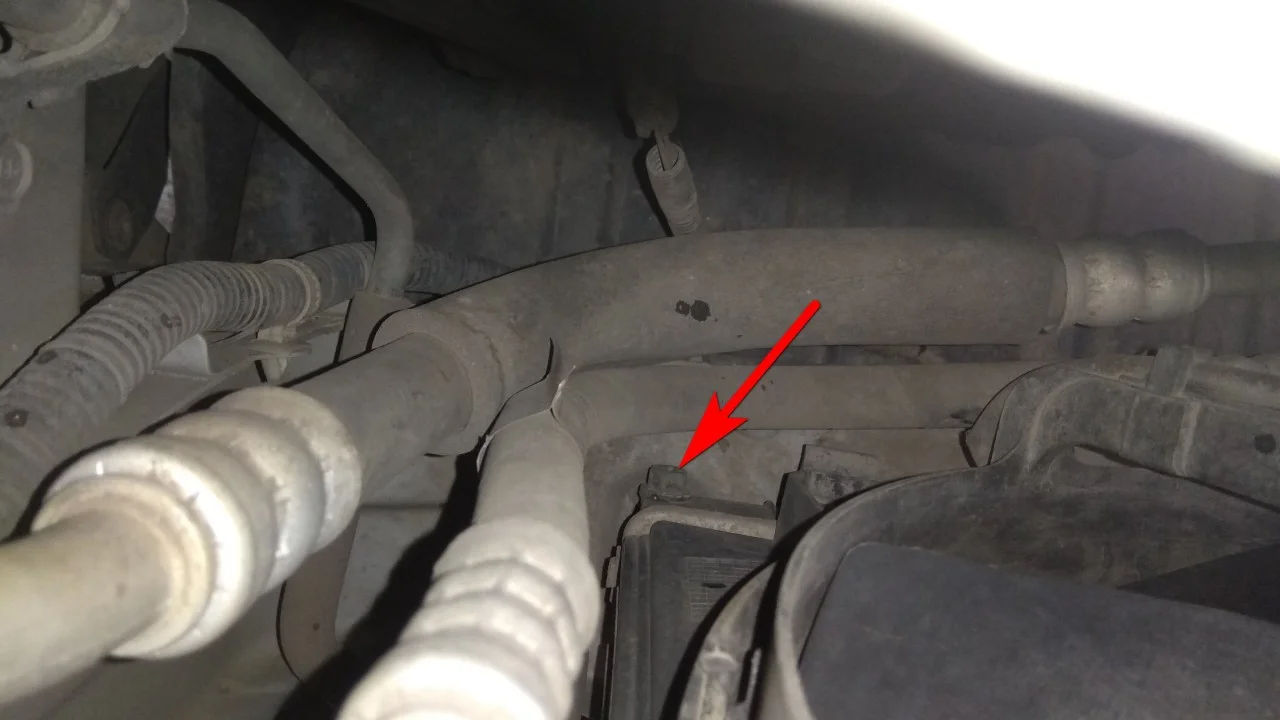

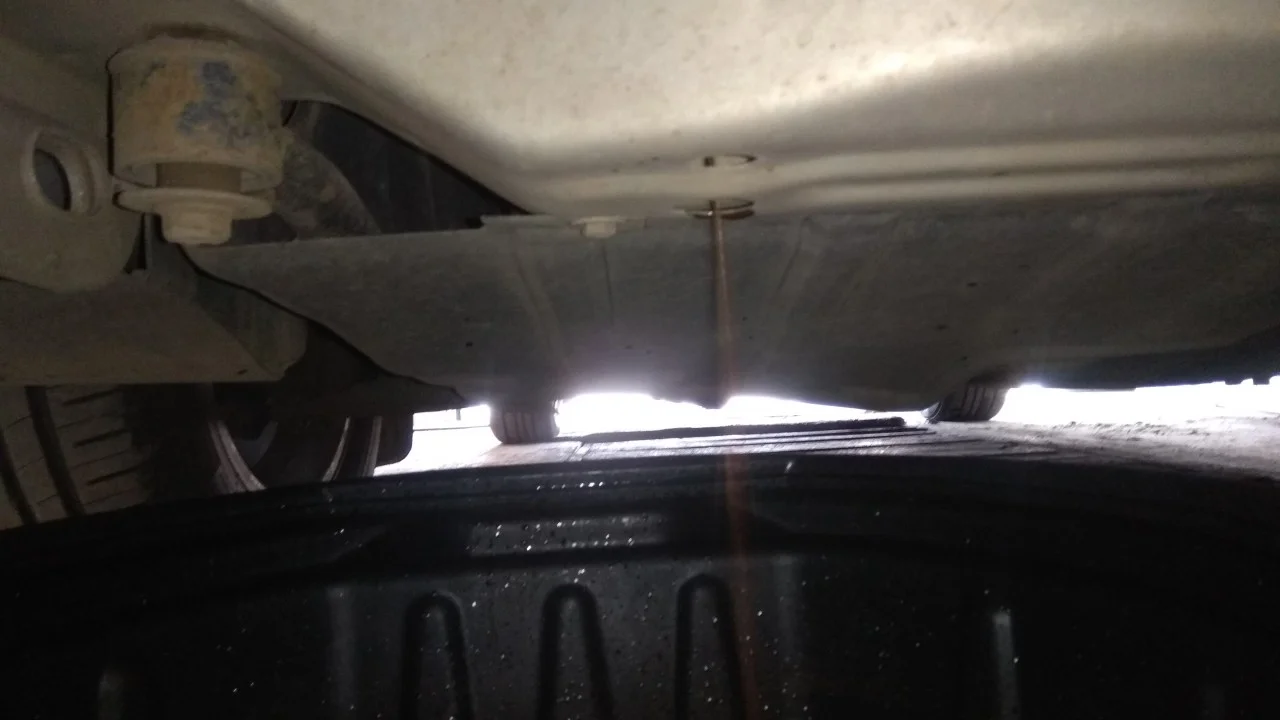

Сливная пробка радиатора находится справа по ходу автомобиля. Откручиваем её используя ключ на 12мм.

И сливаем антифриз в подготовленную заранее емкость для охлаждающей жидкости.

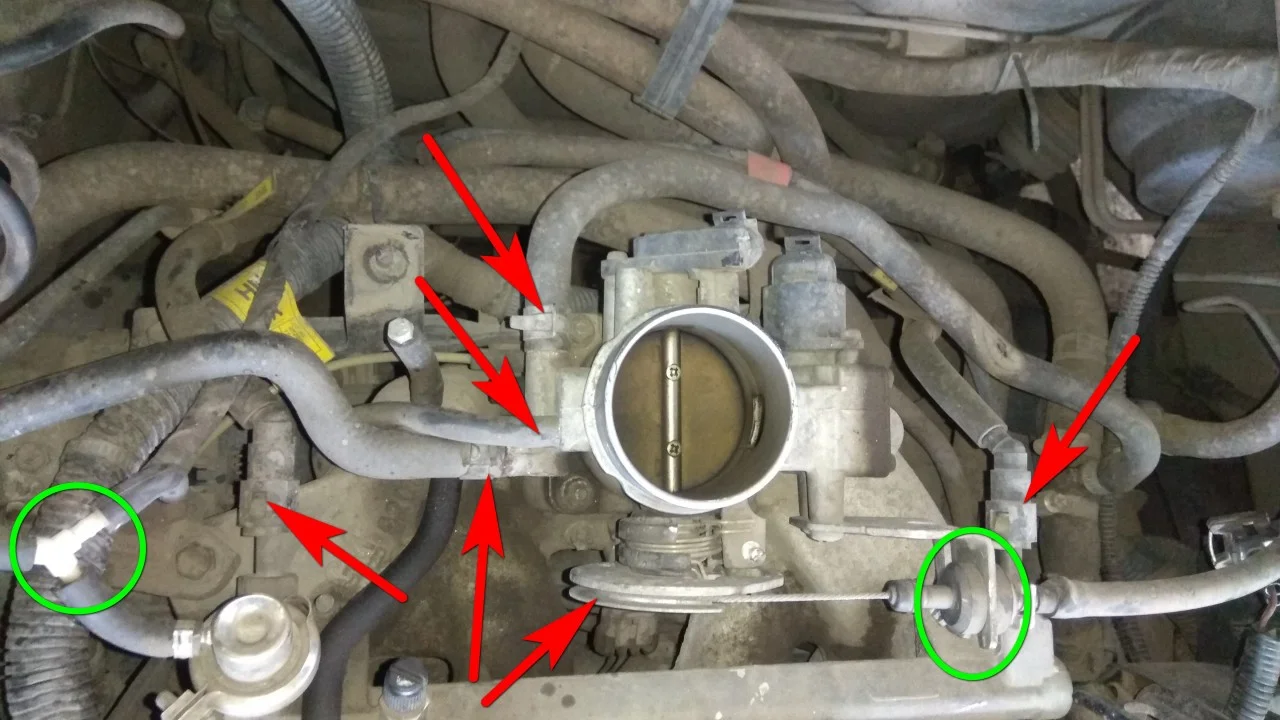

Отсоединяем от дросселя и впускного коллектора все вакуумные шланги и шланги системы охлаждения. Отсоединяем трос газа. Отключаем от топливной рампы шланги подачи и обратки топлива.

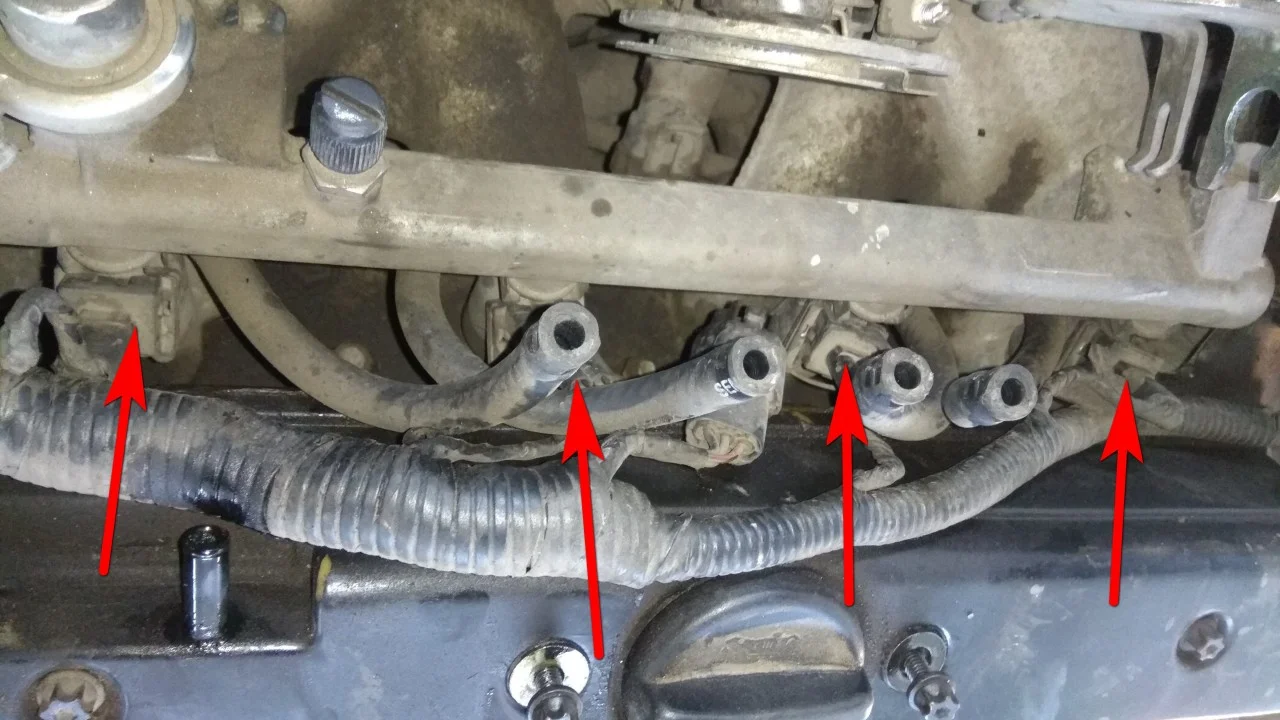

Отсоединяем электроразъемы от топливных форсунок и отводим жгут проводов в сторону.

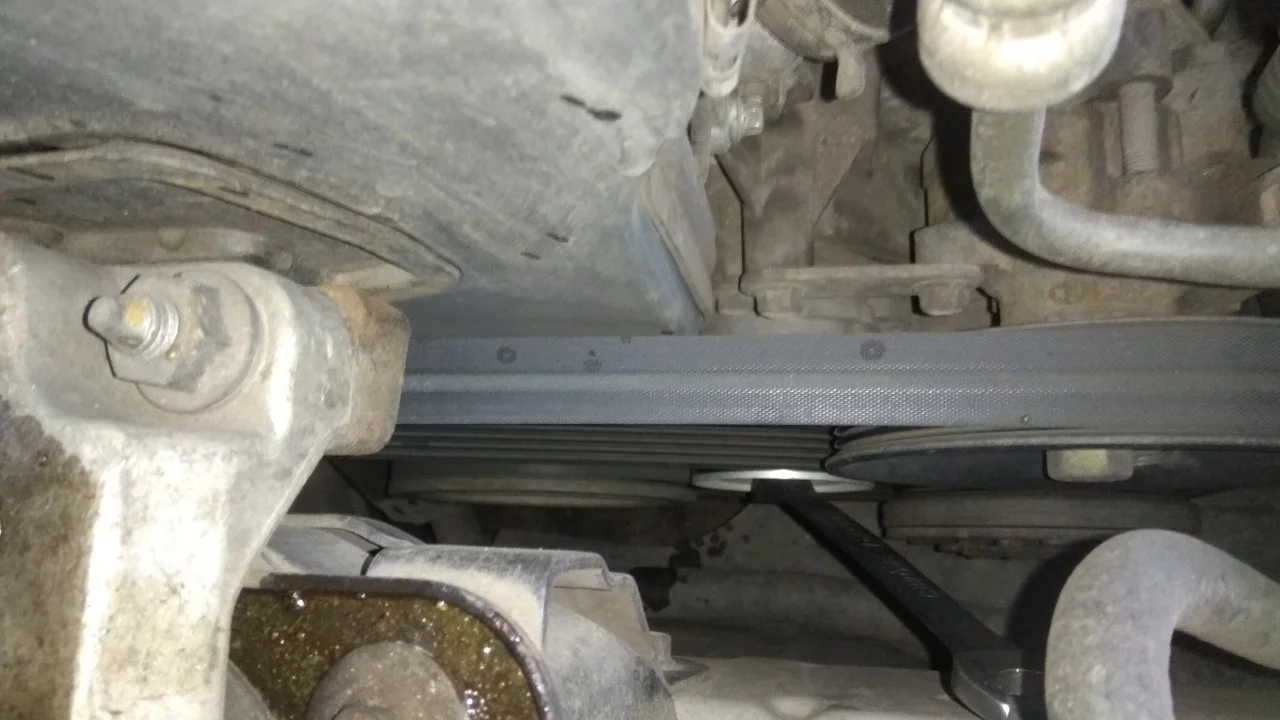

С помощью рожково- накидного ключа на 15мм ослабляем натяжку натяжного ролика приводного ремня. Снимаем ремень.

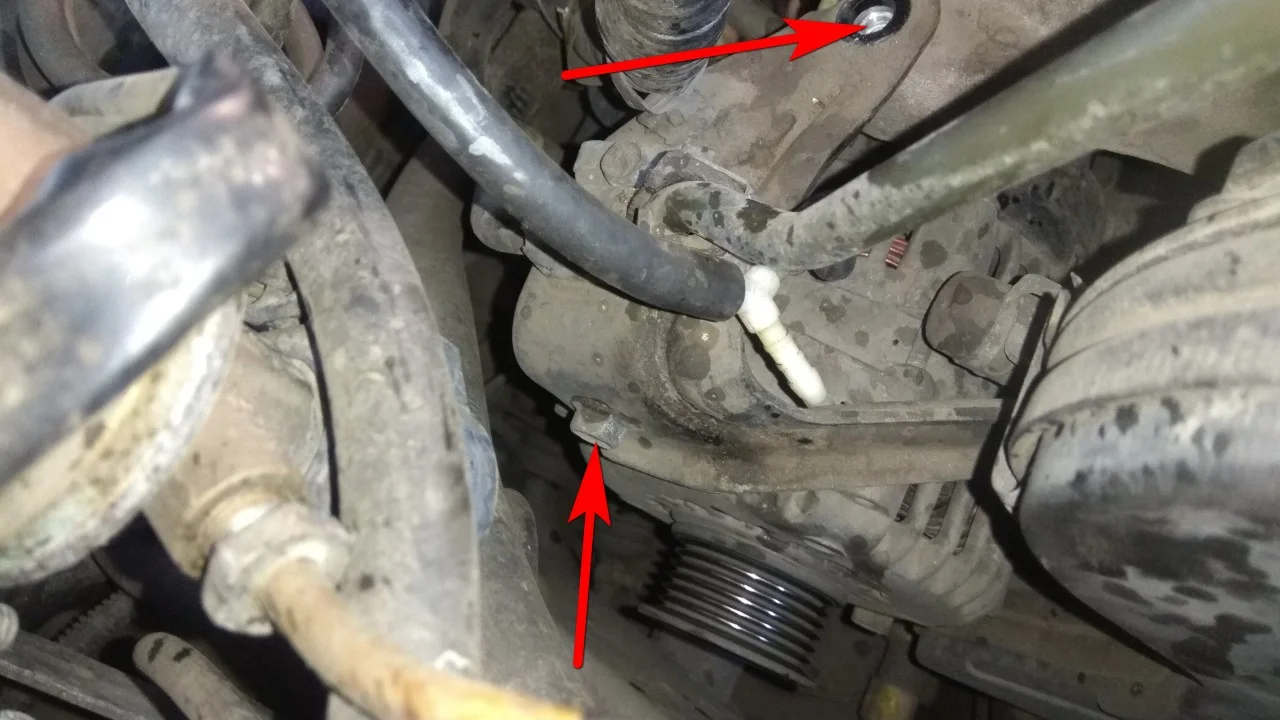

Ключом на 12мм откручиваем два болта крепления кронштейна генератора.

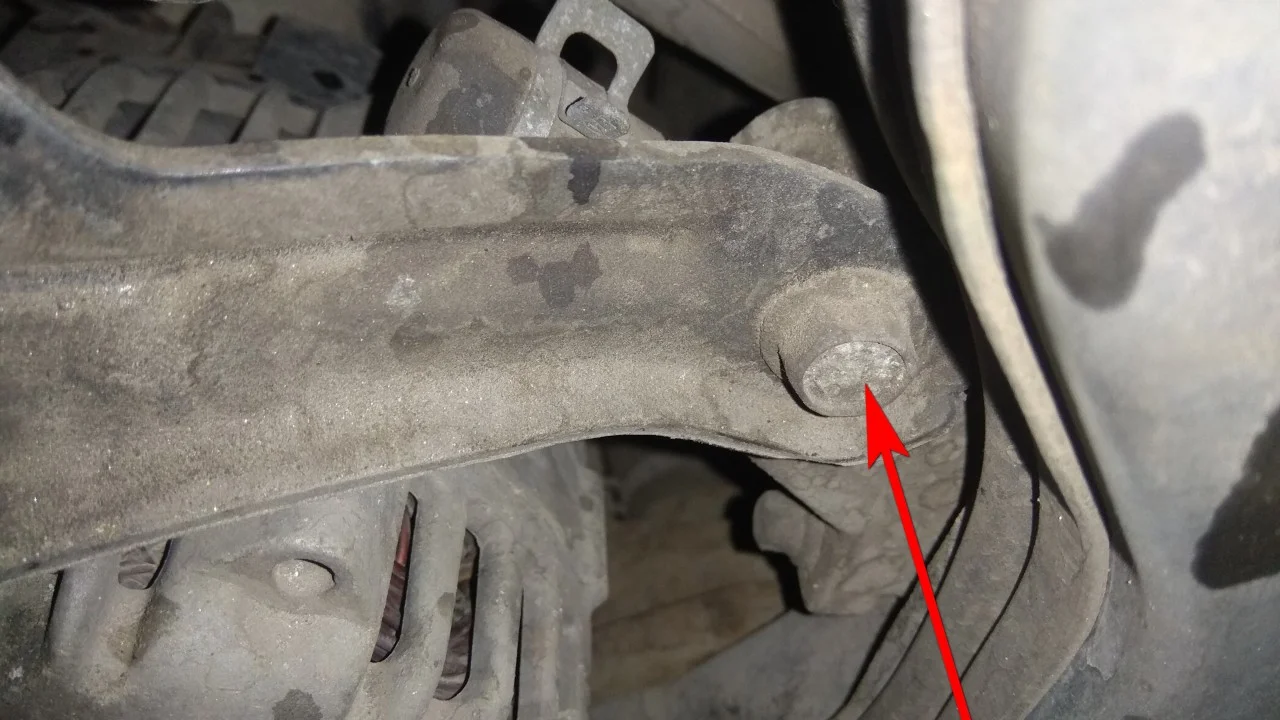

И ещё откручиваем один болт кронштейна ключом на 12мм возле кожуха газораспределительного механизма.

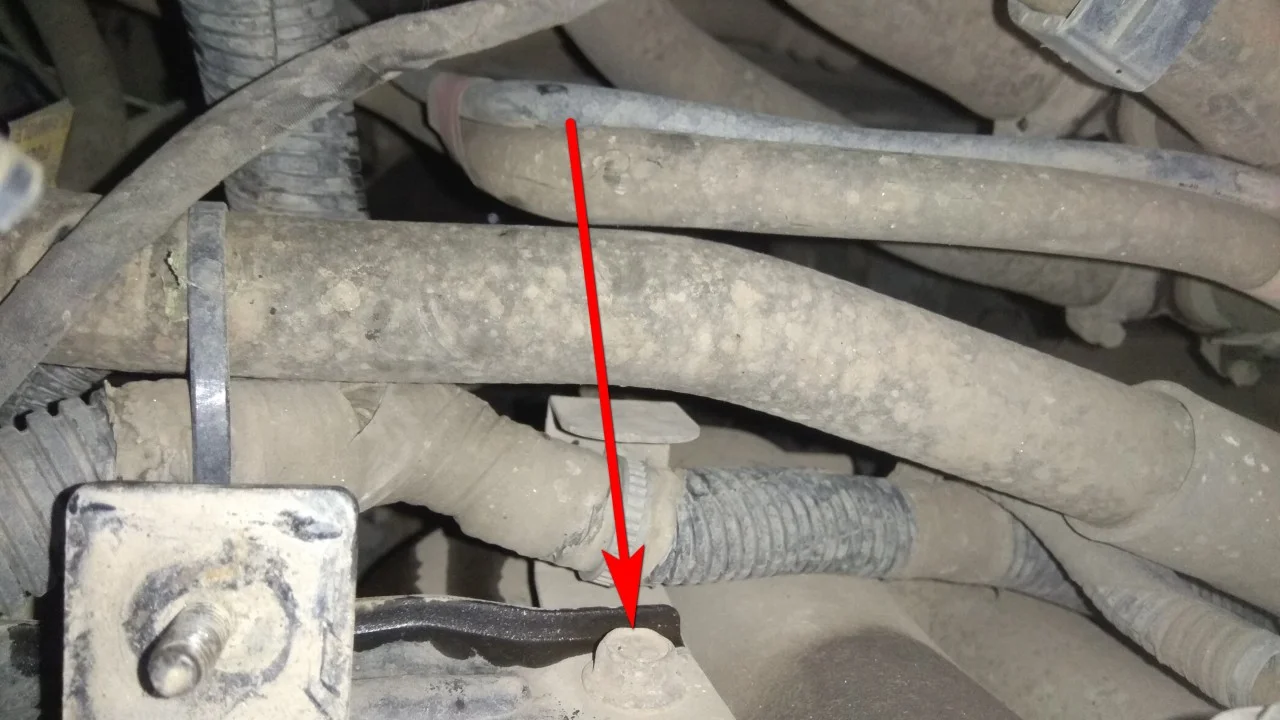

Со стороны кузова автомобиля откручиваем от впускного коллектора кронштейн поддержки жгута проводов. Используем тот же ключ на 12мм.

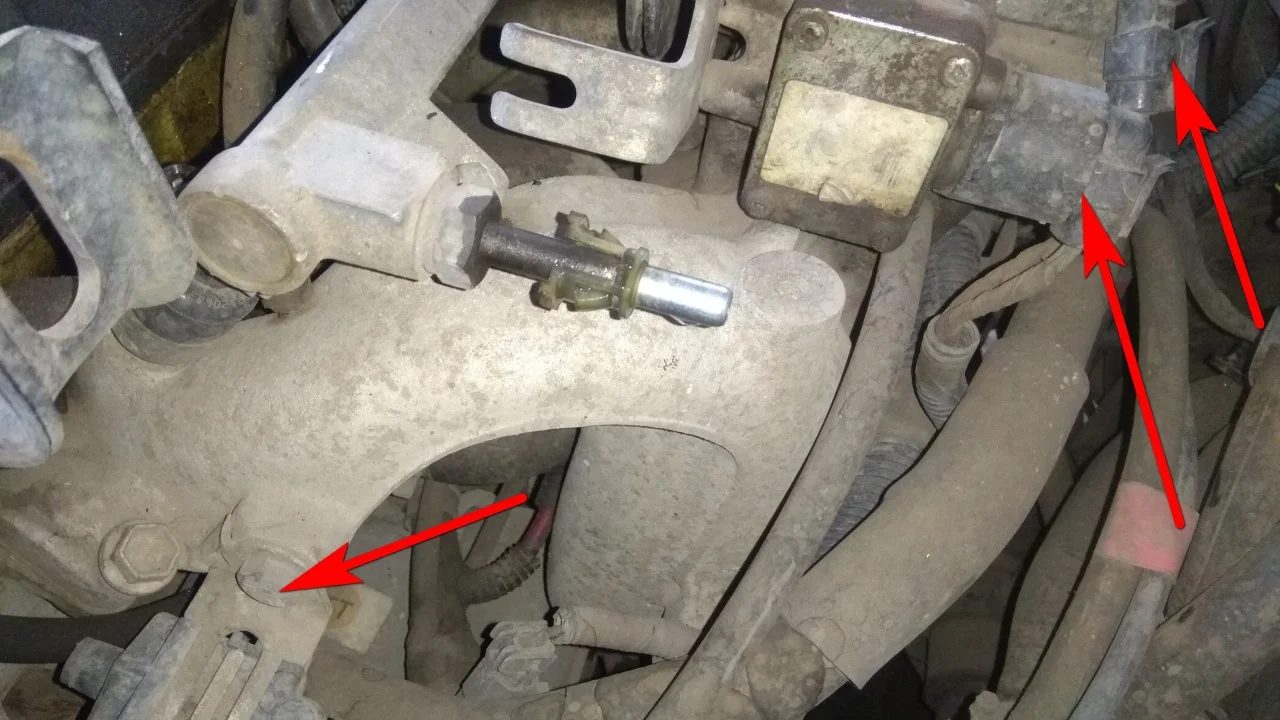

С левой стороны двигателя отключаем от дроссельной заслонки два электроразъема. И откручиваем от впускного коллектора вакуумный датчик, также используя ключ на 12мм.

Ещё необходимо отключить от впускного коллектора шланг, идущий от вакуумного усилителя тормозов.

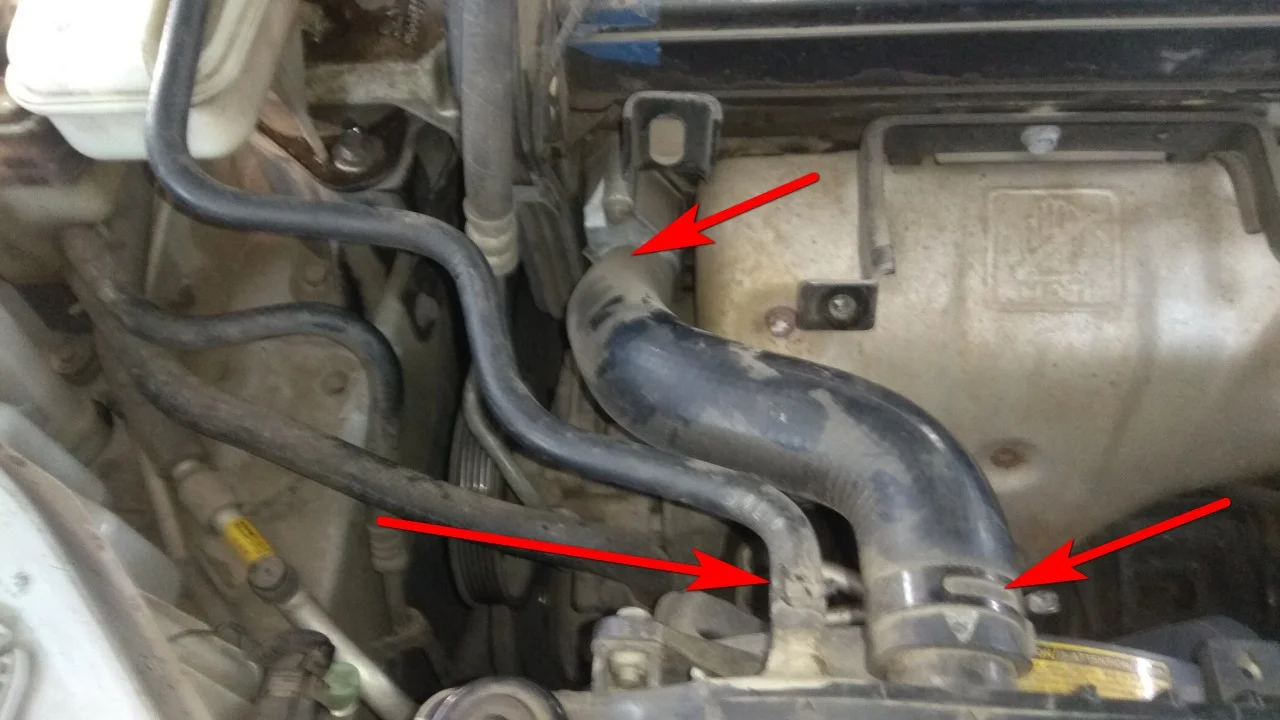

Теперь переходим к разбору со стороны радиаторы охлаждения. Снимаем патрубок, идущий от радиатора к термостату. И снимаем шланг обратки идущий на расширительный бачок.

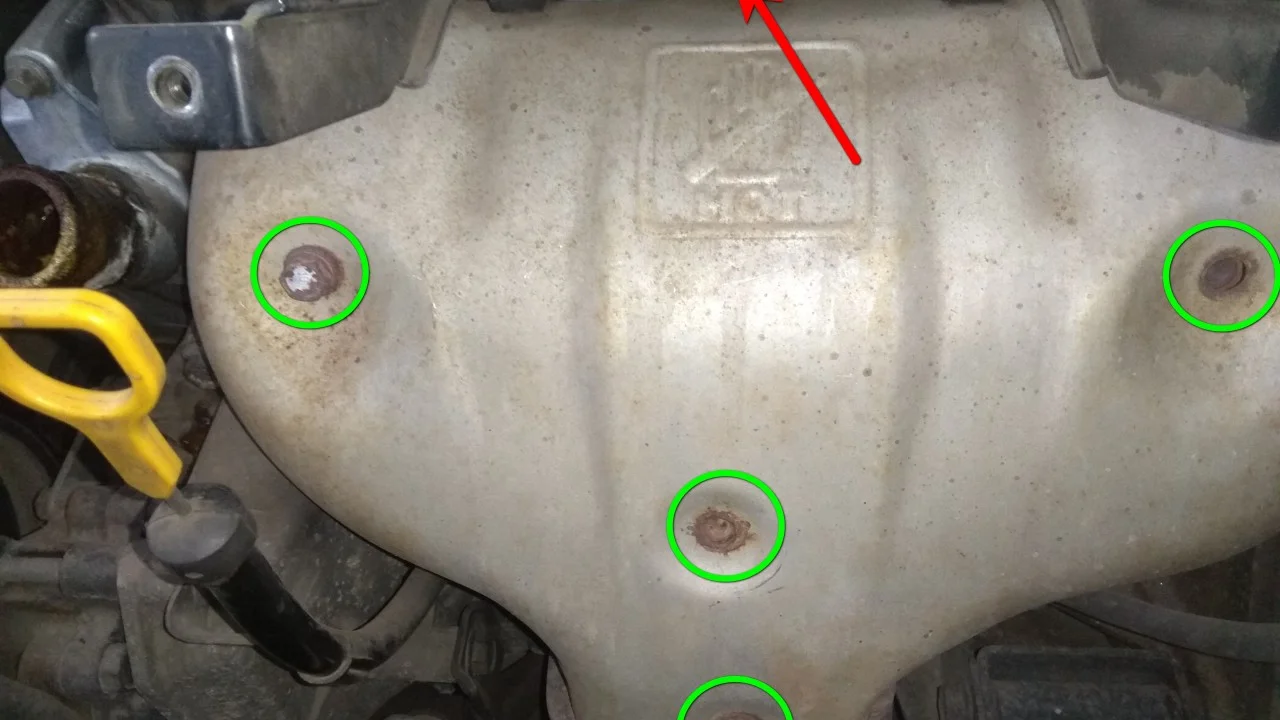

Ключом на 12мм откручиваем болт кронштейна крышки двигателя. И тем же ключом откручиваем четыре болта крепление теплового экрана выпускного коллектора.

Ослабив хомуты, указанные стрелками, снимаем патрубок вентиляция картерных газов. Отключаем электроразъем кислородного датчика.

Ключом на 14мм откручиваем три гайки крепления приемной трубы к выпускному коллектору.

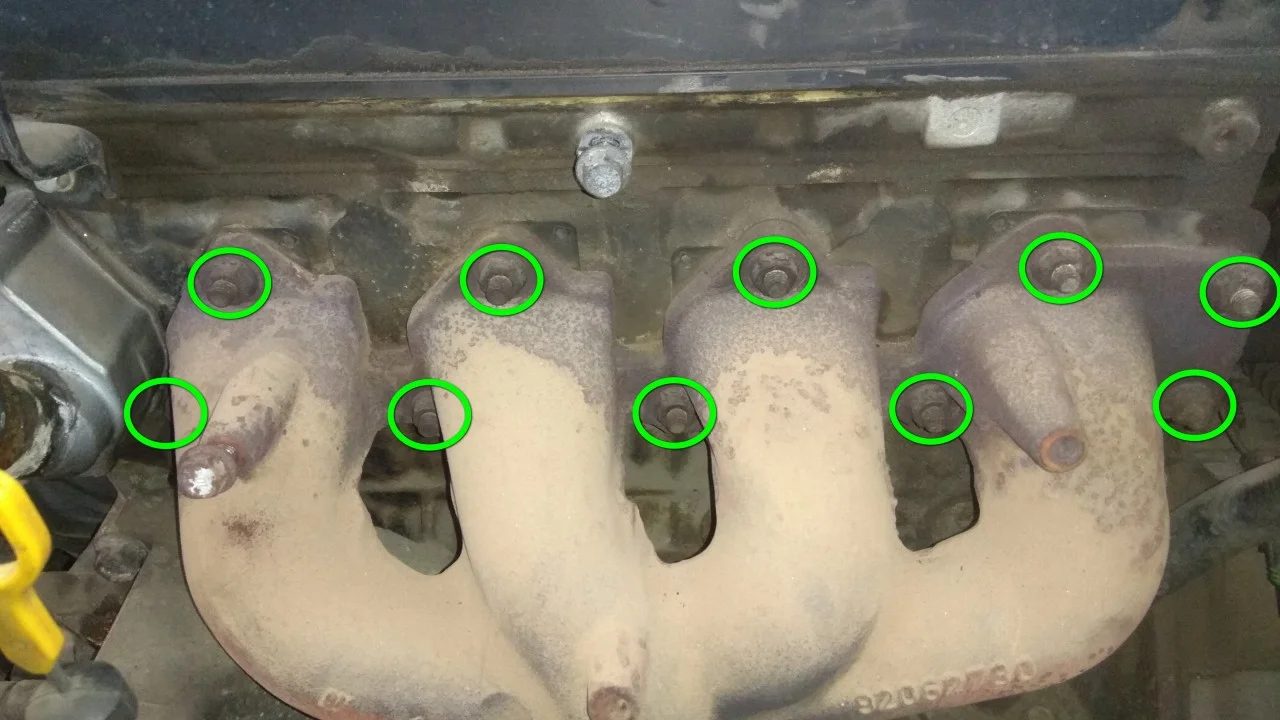

Если вдруг не получилось отсоединить приемную трубу от коллектора, как в нашем случае, придётся снимать выпускной коллектор. Для этого ключом на 14мм откручиваем десять гаек крепления выпускного коллектора.

Для того чтобы была возможность снять выпускной коллектор со шпилек нам необходимо открутить поддержку приемной трубы. Нам нужно спуститься под автомобиль и ключом на 17мм открутить указаны стрелками гайки.

Также снизу можем сразу открутить болт поддержки впускного коллектора и болт крепление массы из жгута проводов. Используя ключ на 12мм.

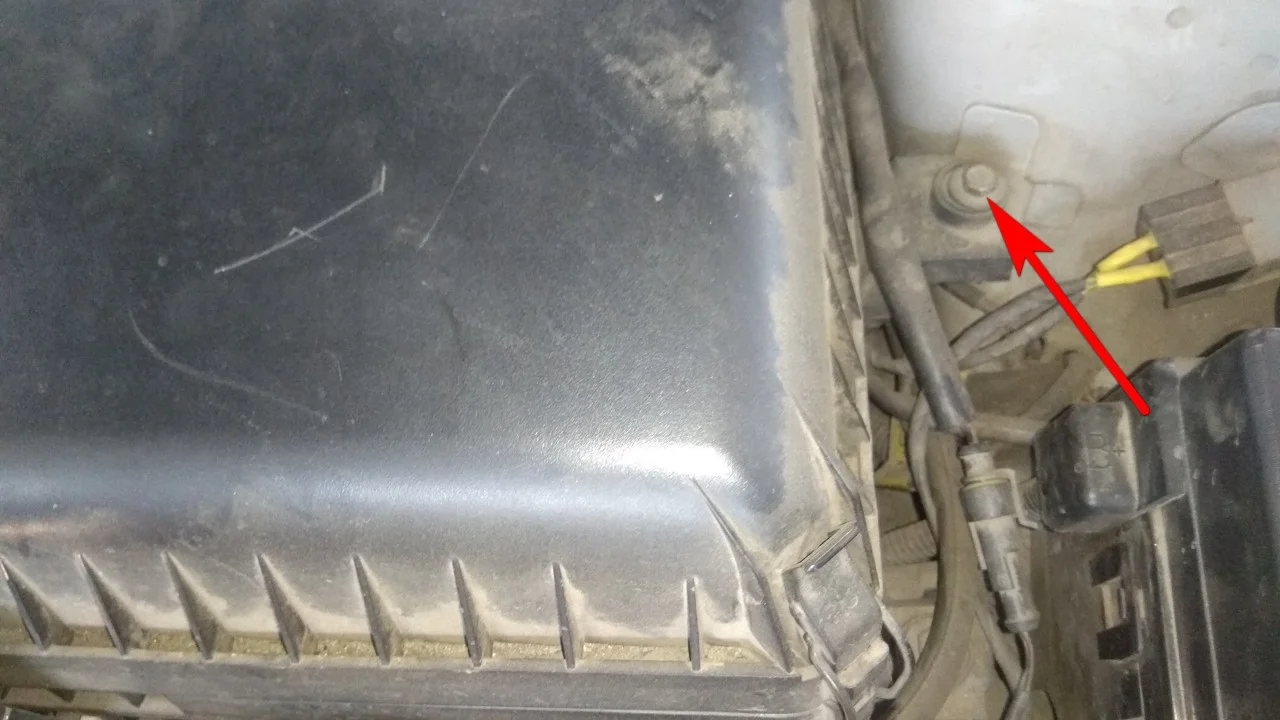

Ключом на 10мм откручиваем болт крепления корпуса воздушного фильтра.

И тем же ключом откручиваем два болта крепления патрубка воздухозаборного патрубка.

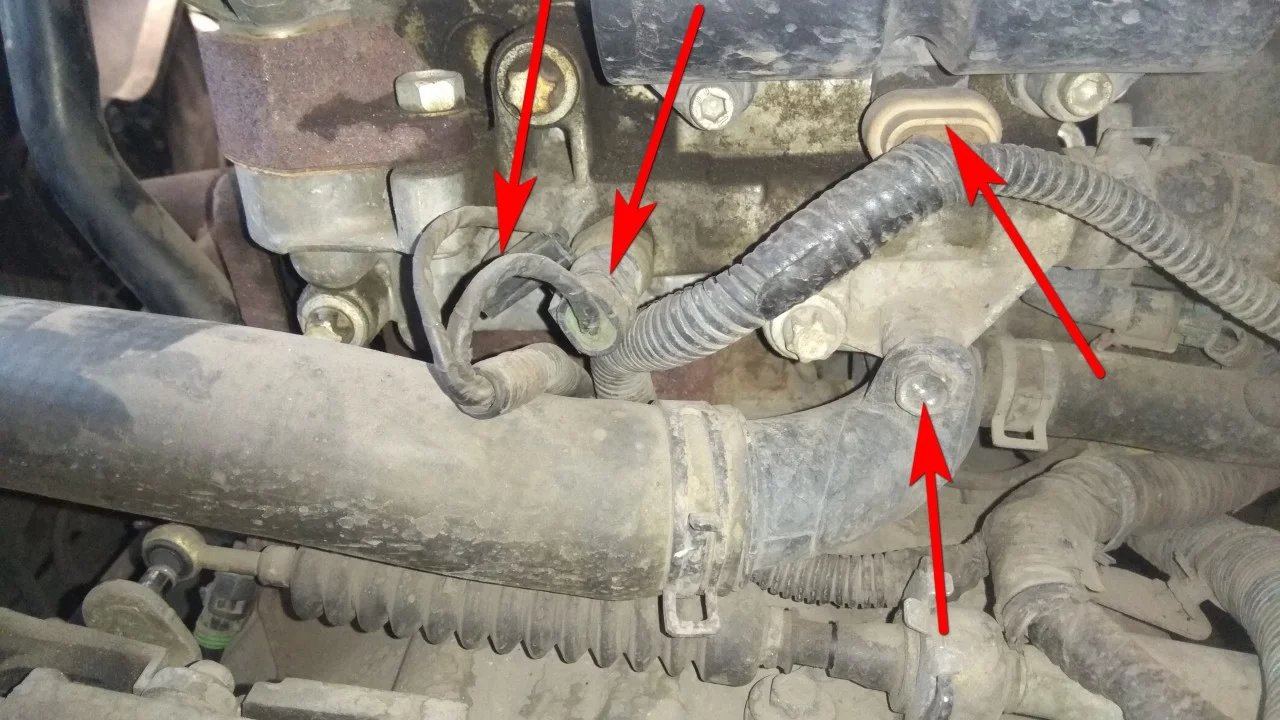

Сняв корпус воздушного фильтра отсоединяем все электроразъемы и патрубки от ГБЦ с левой стороны двигателя.

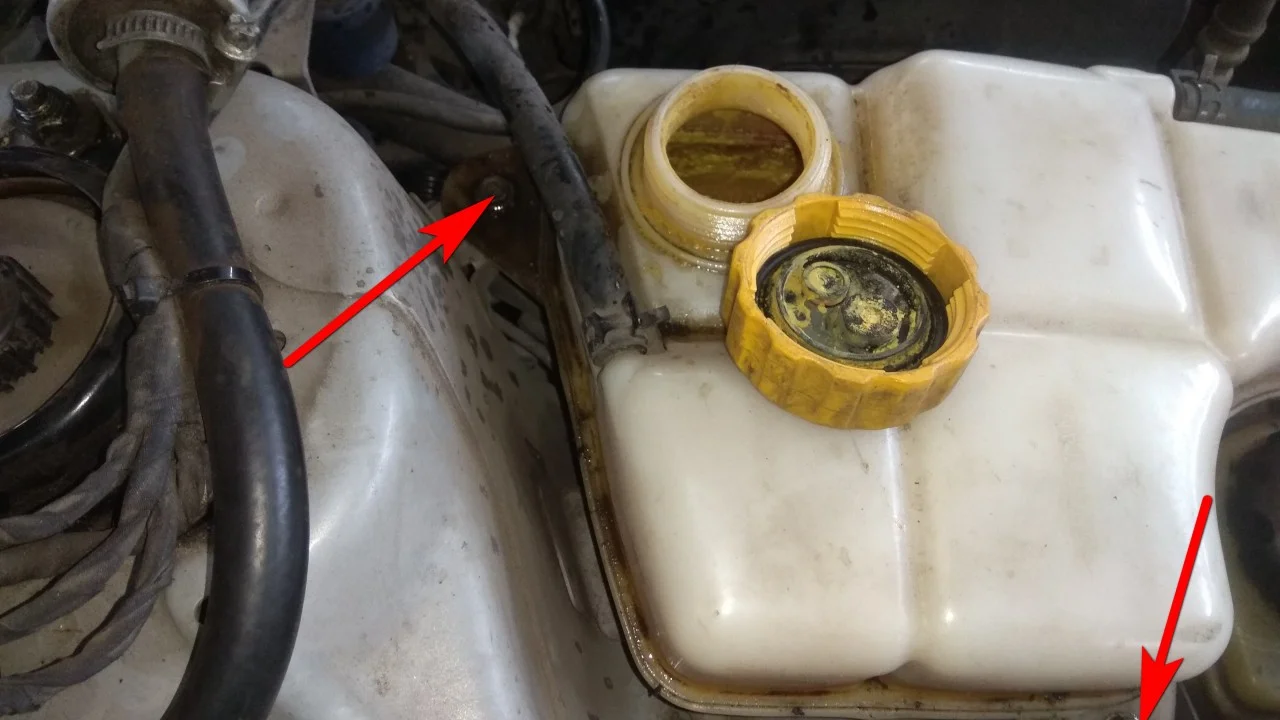

Когда от ГБЦ всё отключено, нам остаётся только разобрать механизм ГРМ и можно откручивать и снимать ГБЦ. Для доступа к ГРМ откручиваем два болта крепления расширительного бачка системы охлаждения. И снимаем бачок.

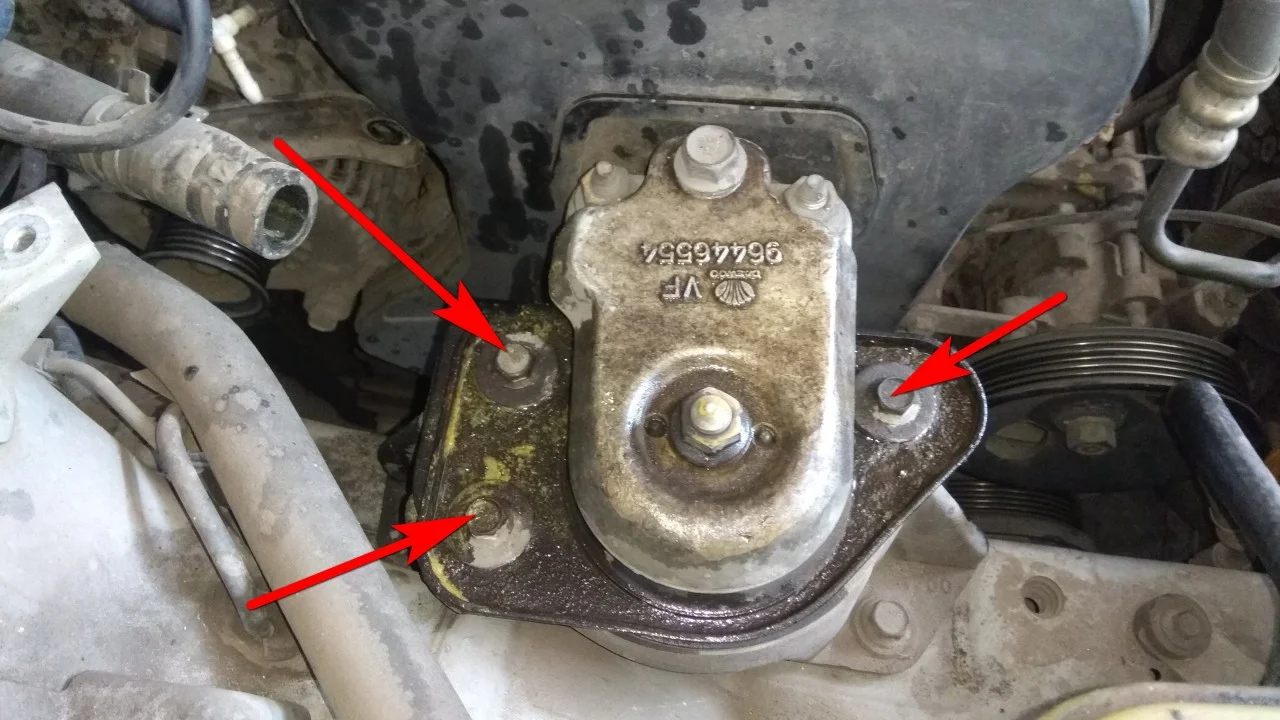

Ключом на 12мм откручиваем три болта крепления подушки двигателя к лонжерону.

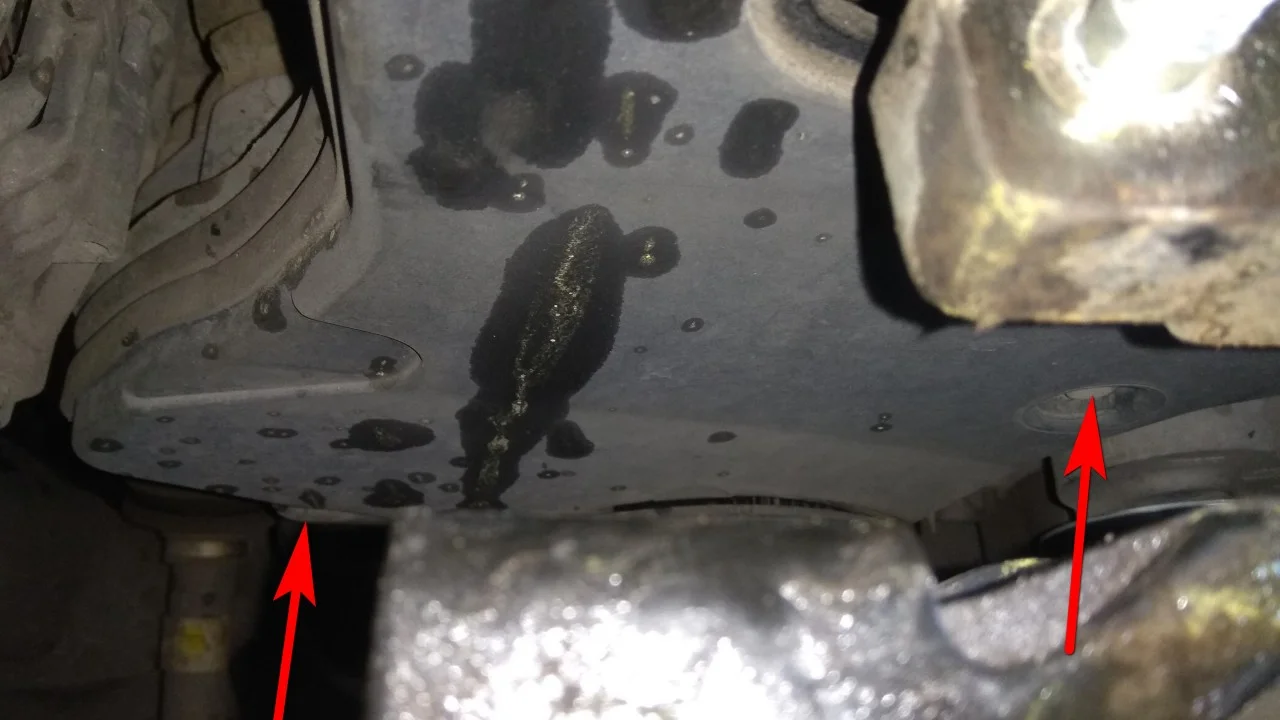

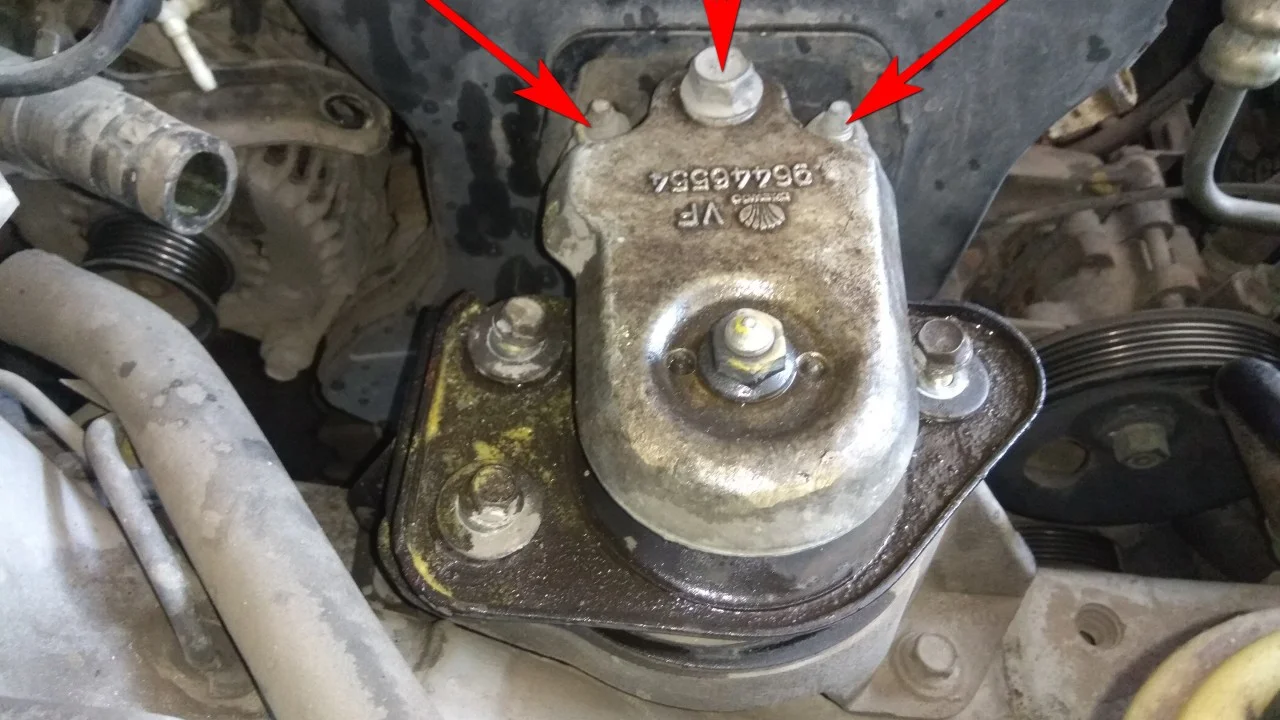

Подставляем под двигатель подпорку или домкрат и откручиваем болт и две гайки крепления подушки к двигателю.

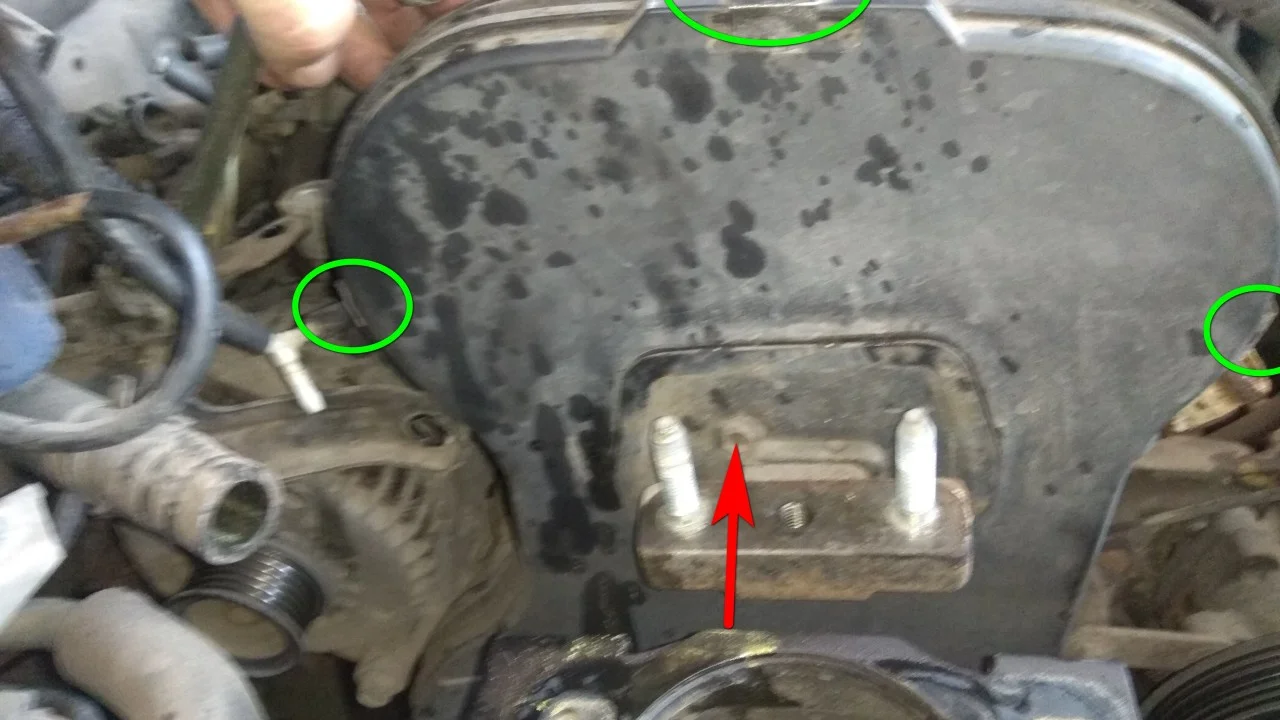

Теперь будем снимать защитный кожух ремня ГРМ. Откручиваем по центру болтик под ключ на 10мм и снимаем лючок по центру крышки. Также необходимо отщелкнуть три защелки крепления кожуха, обведенные на фото кругами.

И еще откручиваем два болта крепления защитного кожуха ГРМ. Используем также ключ на 10мм.

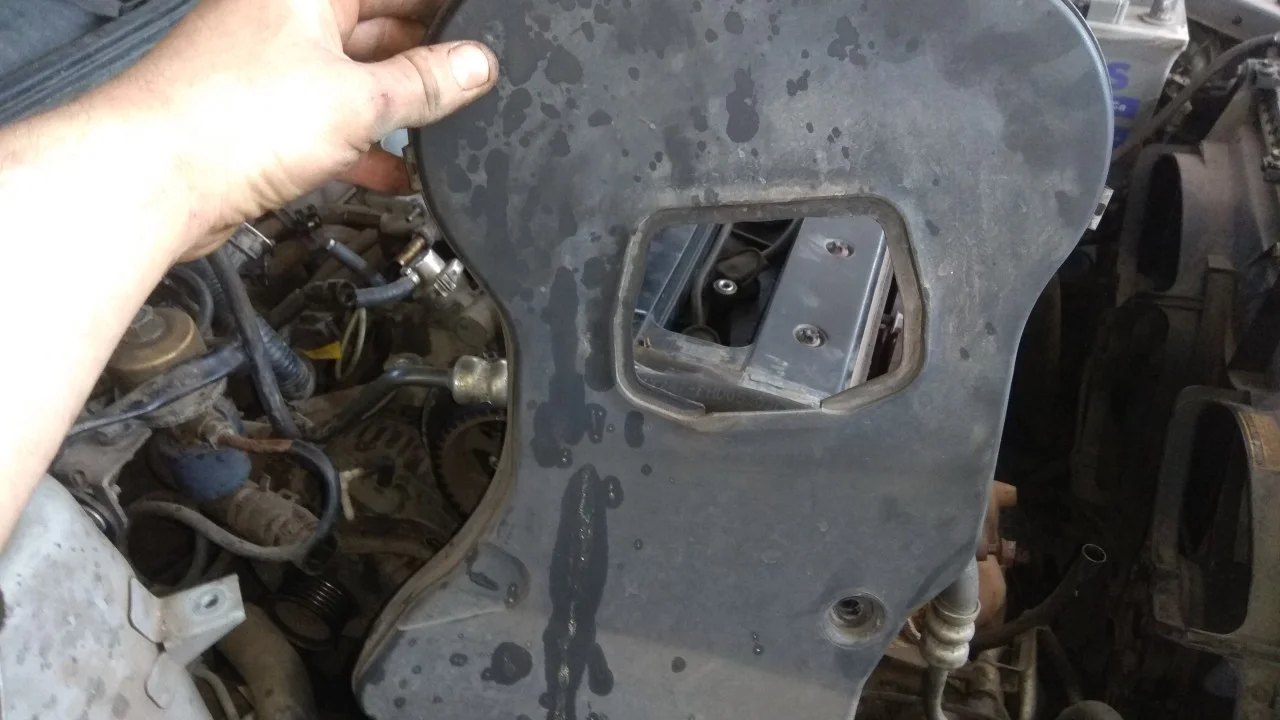

Снимаем защитный кожух и убираем его в сторону.

С помощью головки на 19мм и трещотки проворачиваем двигатель за болт колленвала, выставляя его на метки ГРМ.

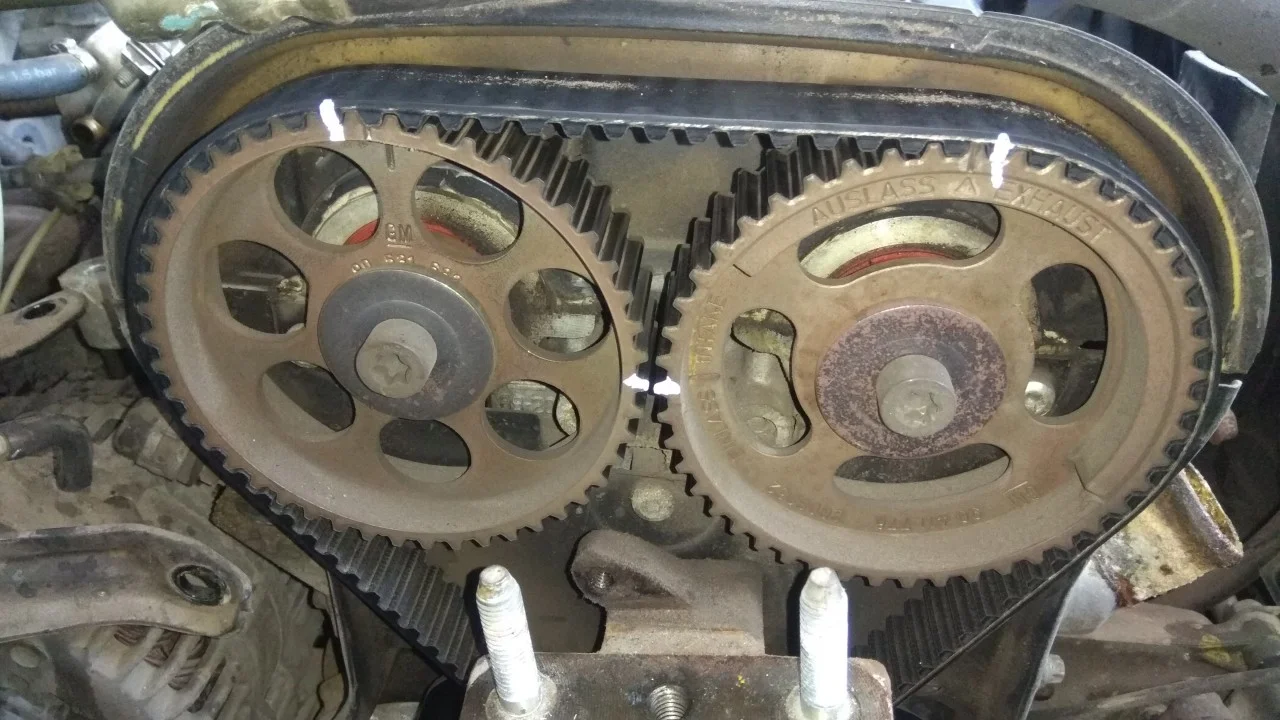

Также рекомендуем для упрощения процесса сборки установить корректором свои метки на шкивах распредвала и ремне. Также можно установить метку на шкивах на против друг друга.

Откручиваем и снимаем шкивы распредвала с помощью битки torx T55. Ключом на 13мм откручиваем два обводных ролика ремня ГРМ.

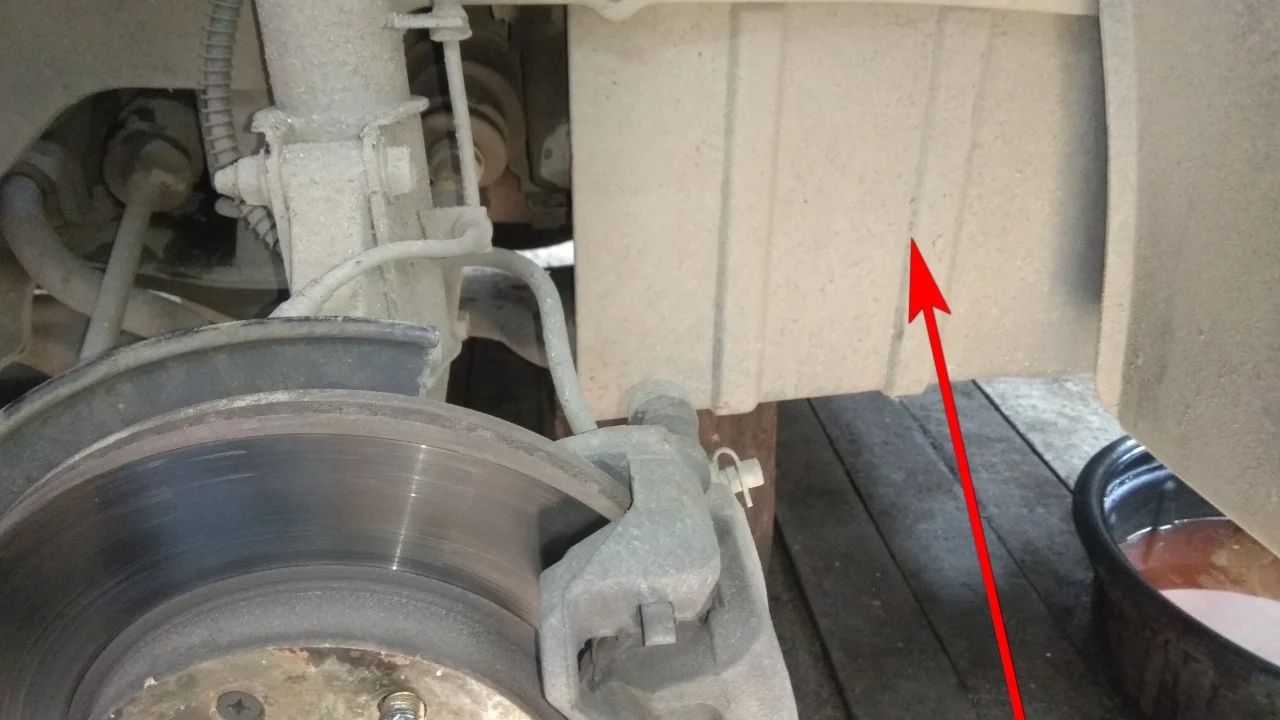

Снимаем переднее правое колесо. Снимаем защитный боковой кожух. Он крепиться пятью болтами под ключ на 10мм.

Теперь есть доступ к механизму ГРМ снизу. Биткой torx T45 откручиваем четыре болта крепления шкива коленвала.

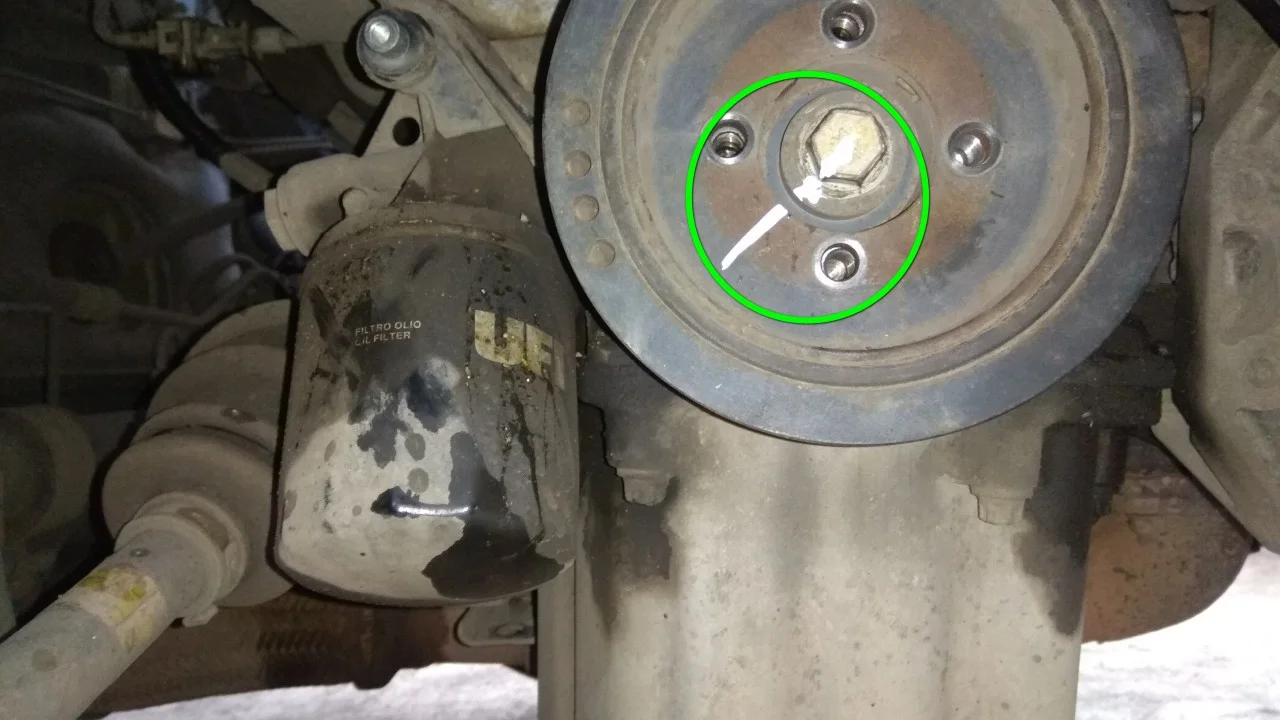

Так как на шкиву есть метка ГРМ относительно защитного кожуха, а установить шкив на коленвал можно в любом положении, нам необходимо сделать свою метку относительно центрального болта коленвала.

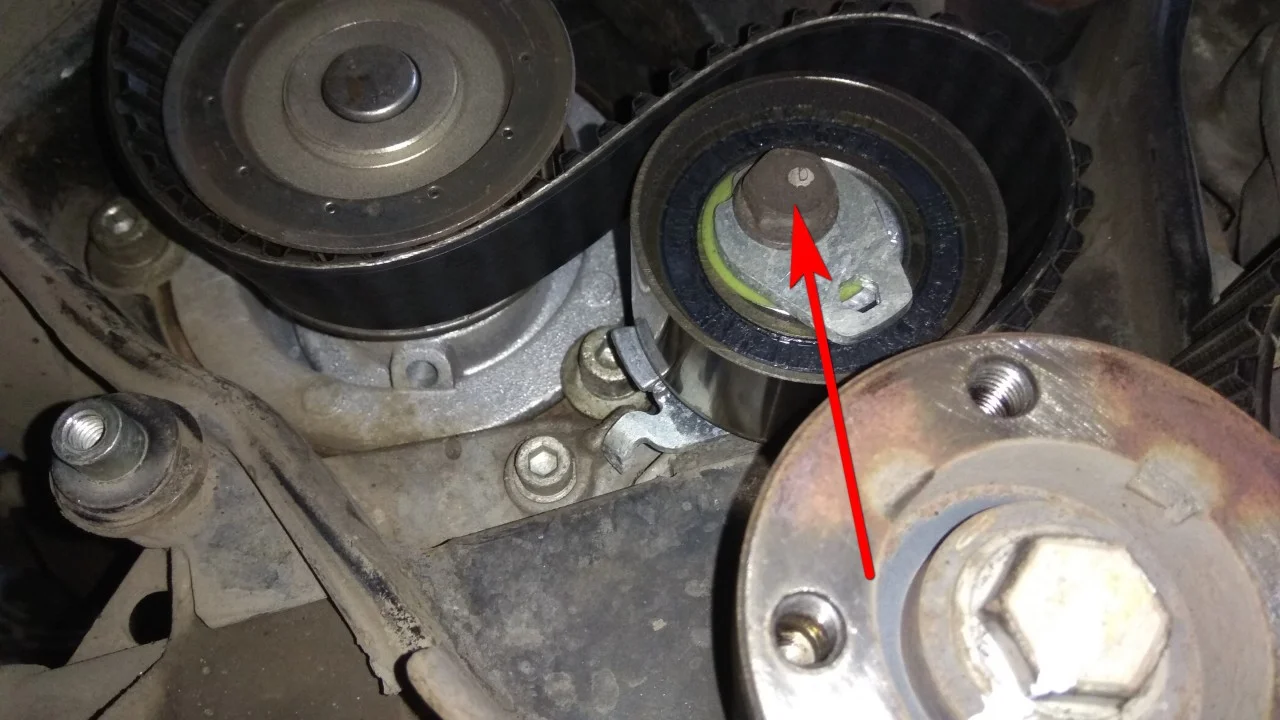

Далее ключом на 13мм откручиваем болт крепления натяжного ролика ремня ГРМ и снимаем его.

Теперь нам необходимо открутить три болта крепления кронштейна подушки двигателя. Для этого лучше воспользоваться трещоткой и головкой на 17мм.

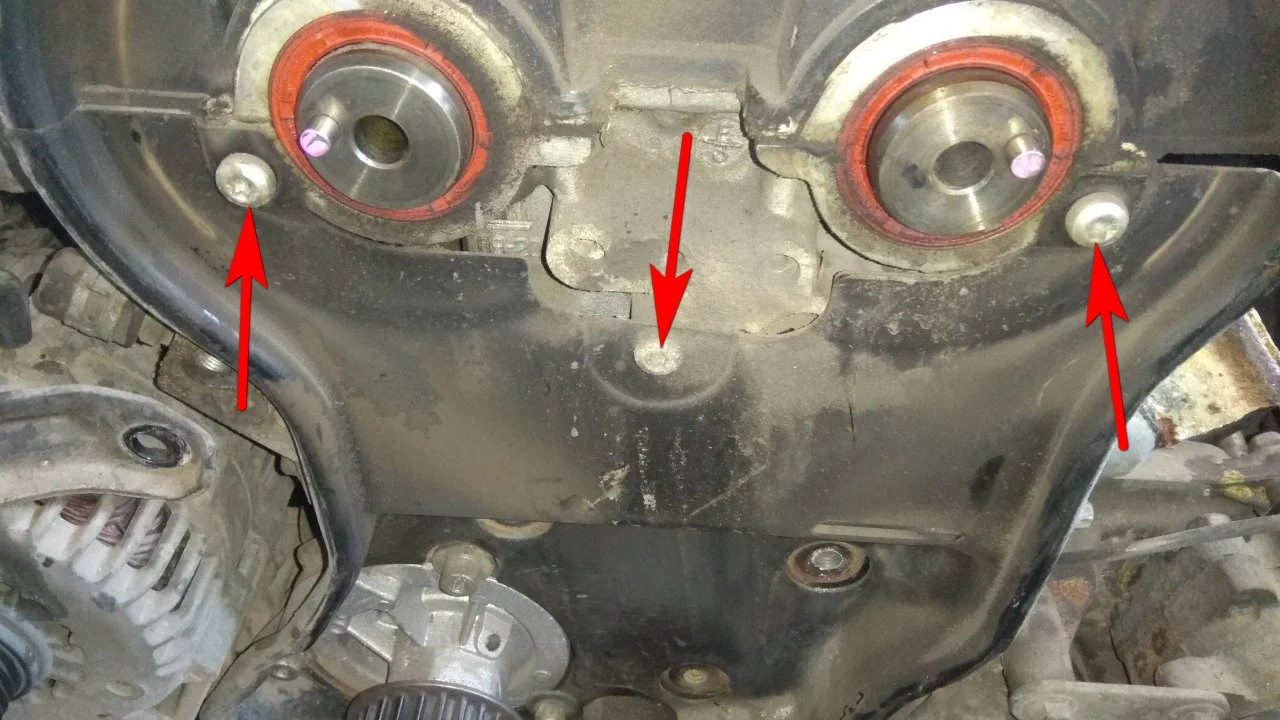

Биткой torx Т30 откручиваем три болта крепления внутреннего защитного кожуха ремня ГРМ.

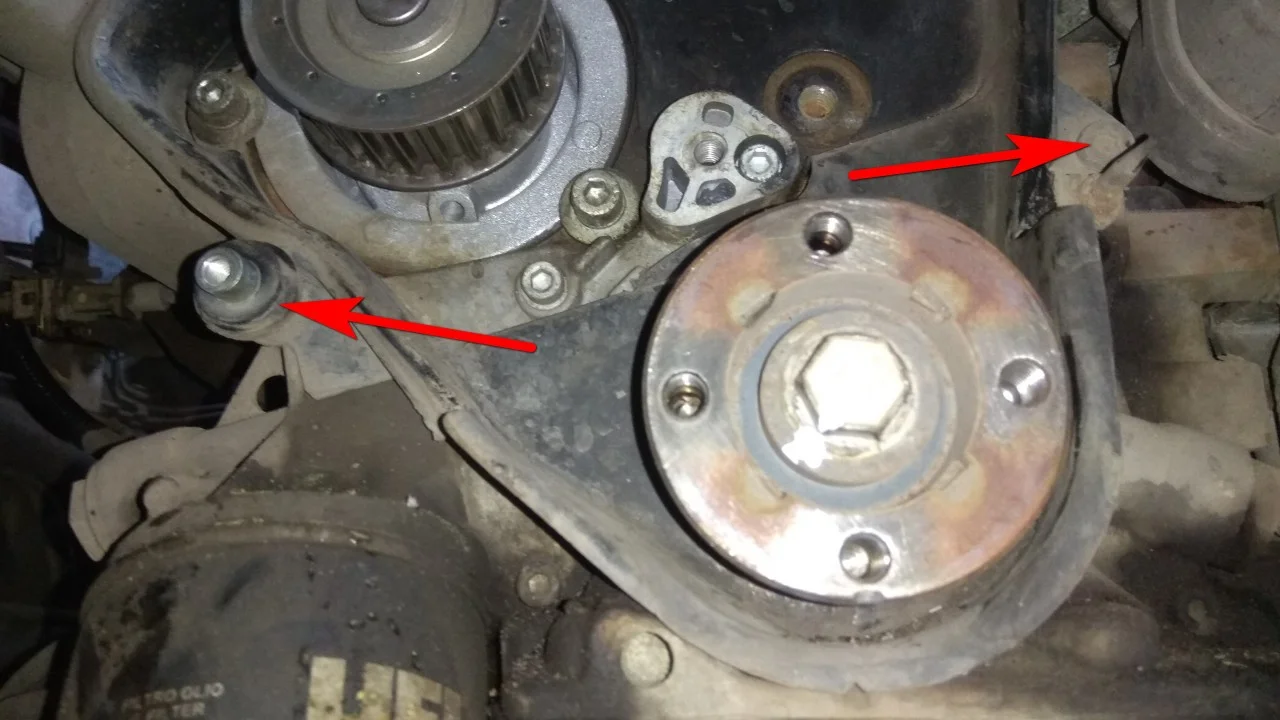

И снизу откручиваем два болта. Один под битку torx T30, а один под ключ на 17мм. Открутив болты отодвигаем в сторону внутренний кожух ГРМ.

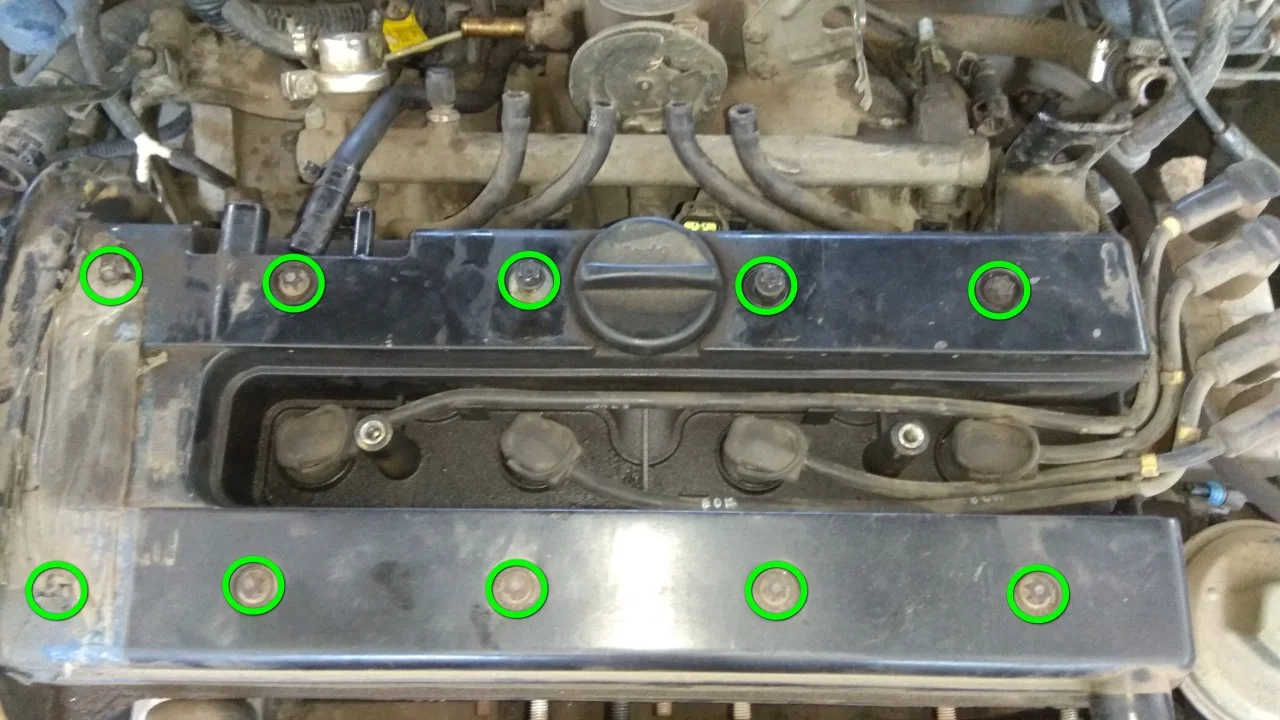

Теперь мы будем снимать клапанную крышку. Для этого необходимо открутить десять болтов крепления крышки головкой torx Е10 или обычной головкой на 8мм.

Так как у нас нет доступа ко всем болтам крепления ГБЦ мы будем снимать один распредвал. Головкой torx Е12 откручиваем болты крепления выпускного распредвала и снимаем его.

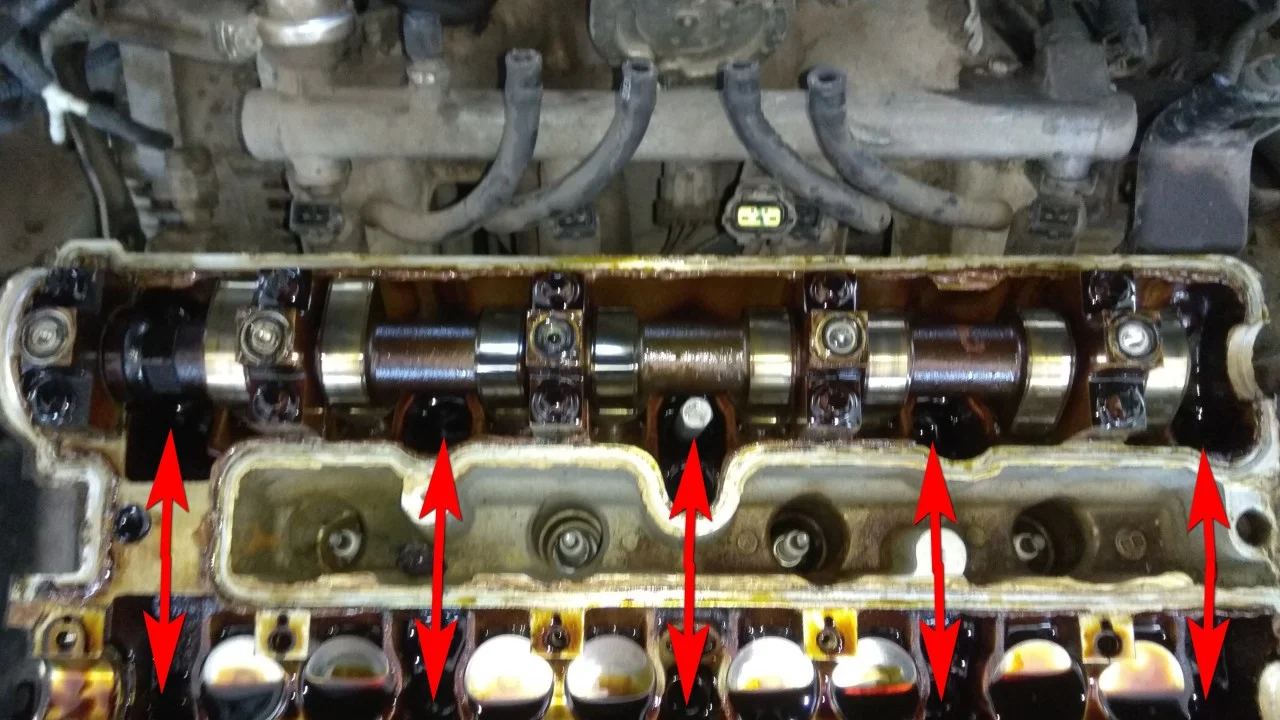

Теперь с помощью битки torx Т55 мы можем открутить десять болтов крепления ГБЦ.

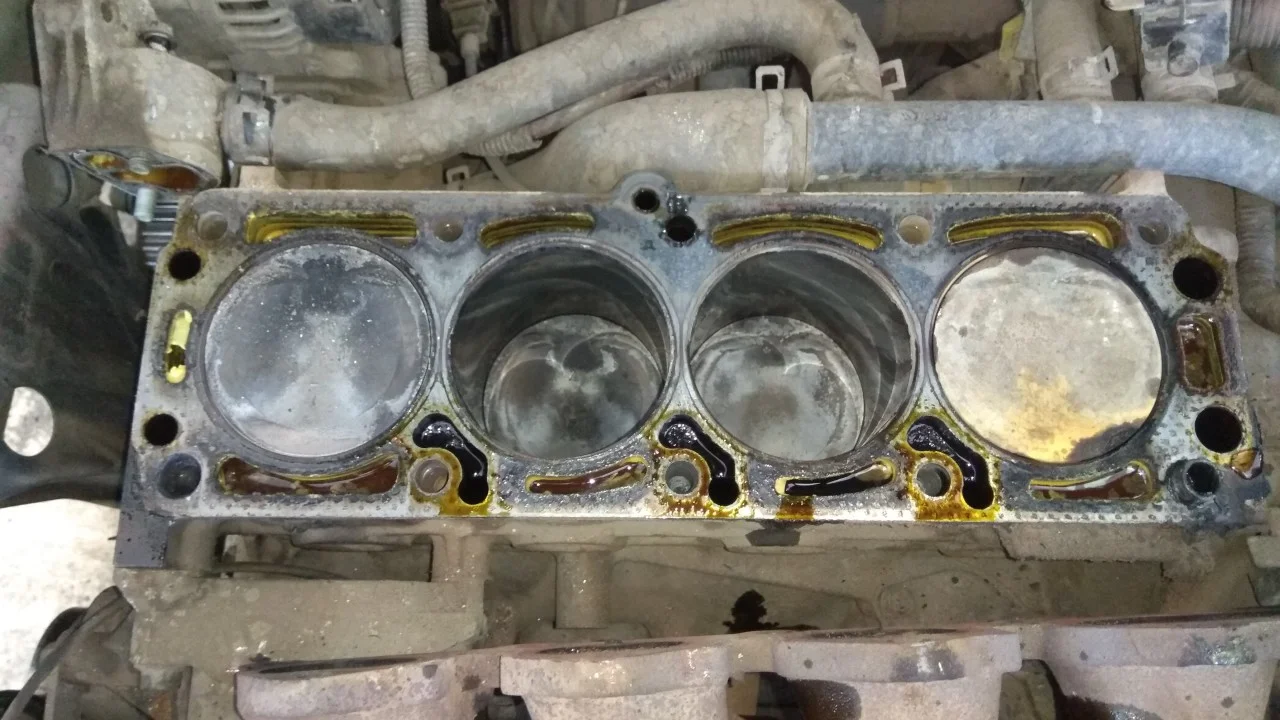

Сняв ГБЦ и осмотрев блок цилиндров мы видим что охлаждающая жидкость попадала в четвертый цилиндр.

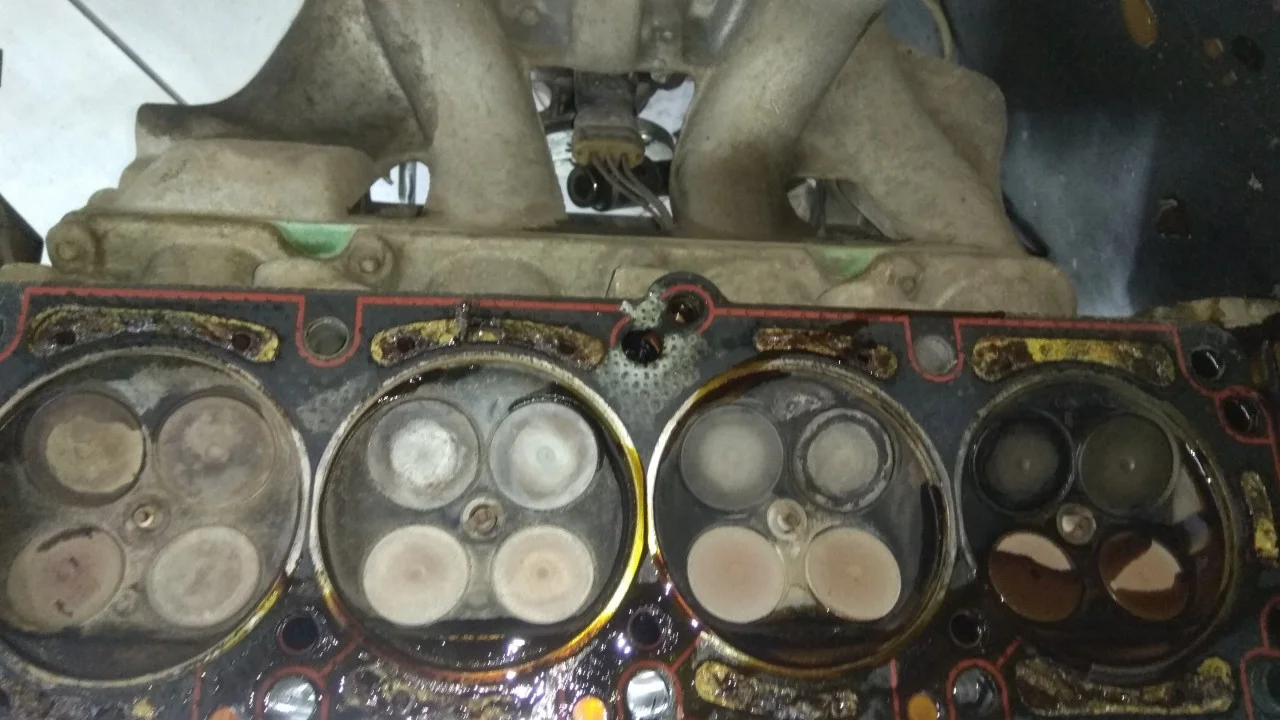

Осматриваем головку двигателя для выявления причины пропуска антифриза в цилиндр.

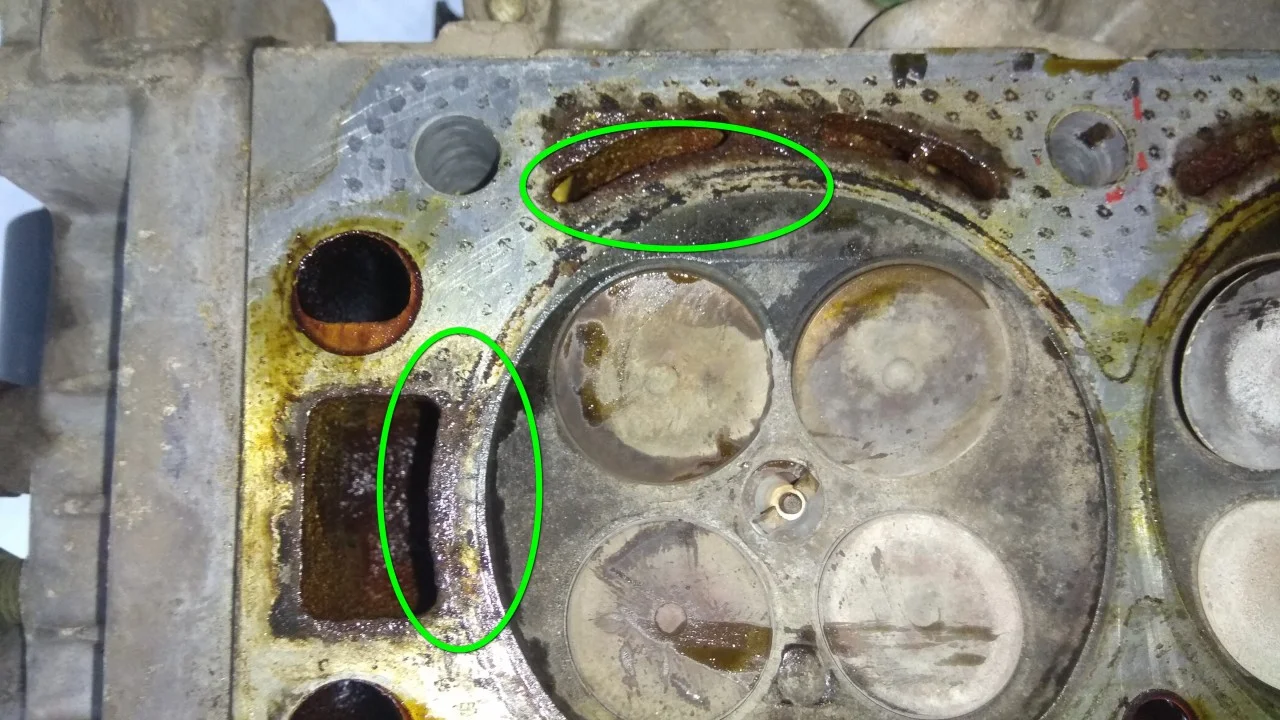

Причина найдена. Затемнения на ГБЦ указывают место прорыва газов и антифриза. Далее мы будем очищать посадочное место ГБЦ и проверять плоскость на кривизну. Если плоскость ГБЦ ровная, то проблема решается простой заменой прокладки ГБЦ.
