Замена заднего сальника коленчатого вала Пассат СС

Для начала устанавливаем ручку АКПП в положение “P” и вынимаем ключ из замка зажигания. Также нужно заблокировать руль в центральном положении.

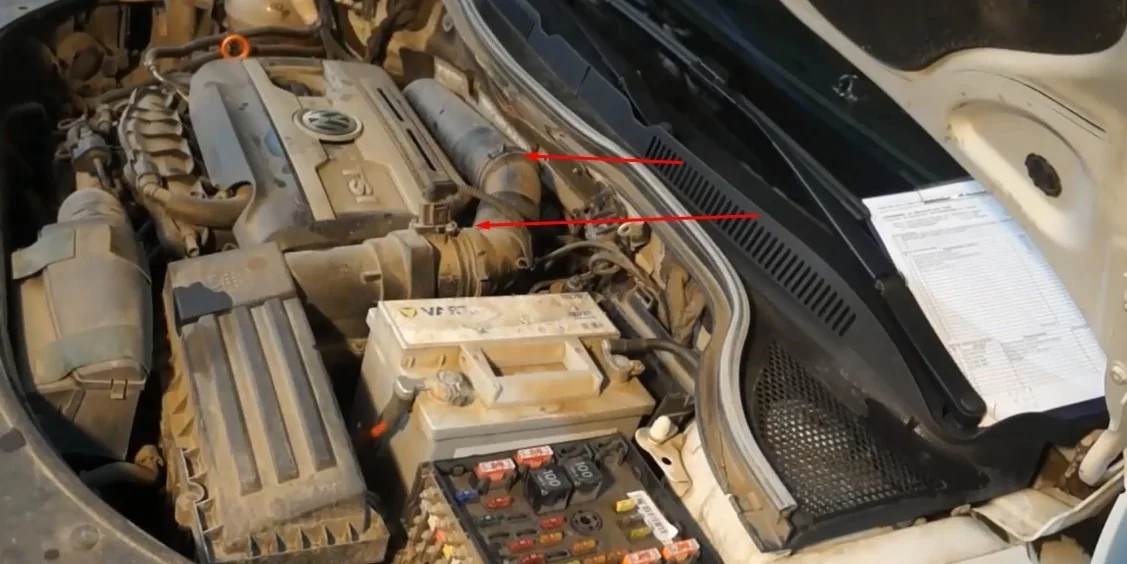

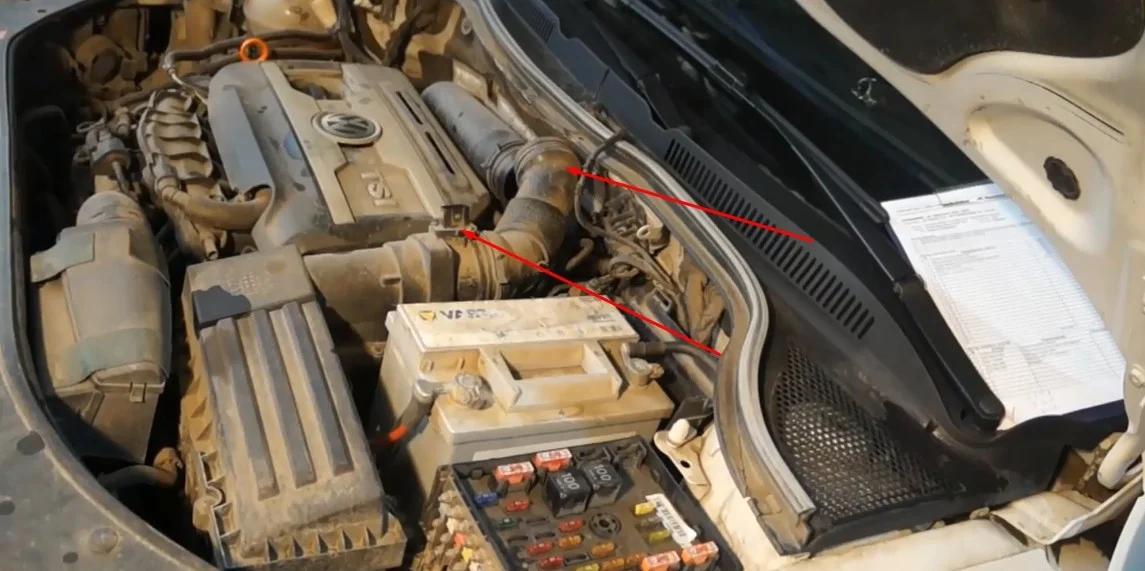

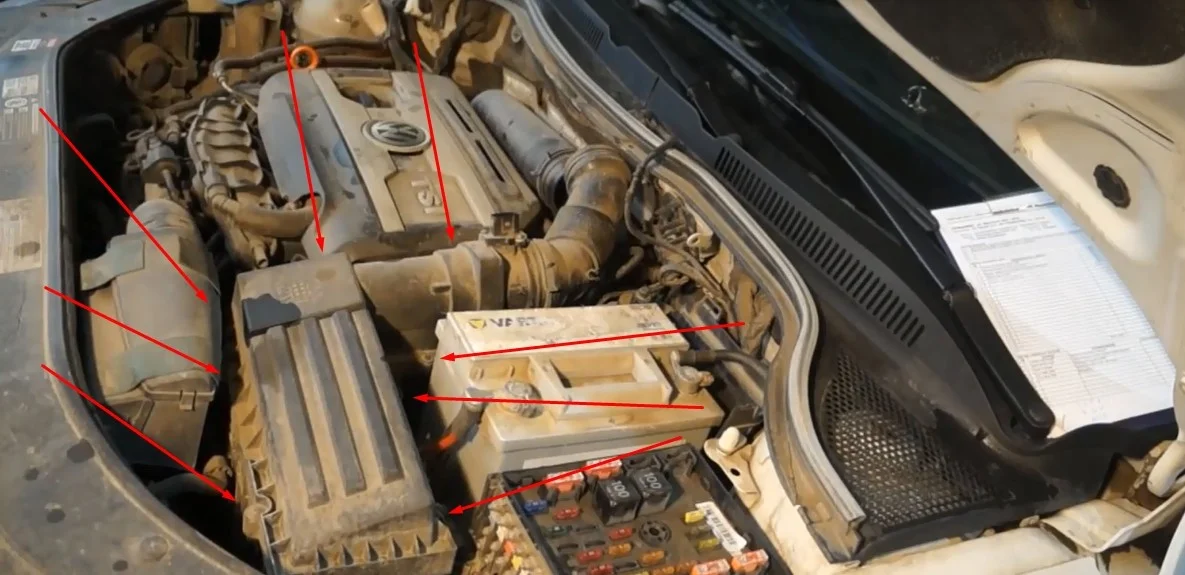

Далее нам нужно демонтировать корпус фильтра, АКБ и площадку. Для начала отжимаем фиксатор и отключаем датчик расхода воздуха. Также пассатижами сжимаем хомут и снимаем патрубок идущий во впуск.

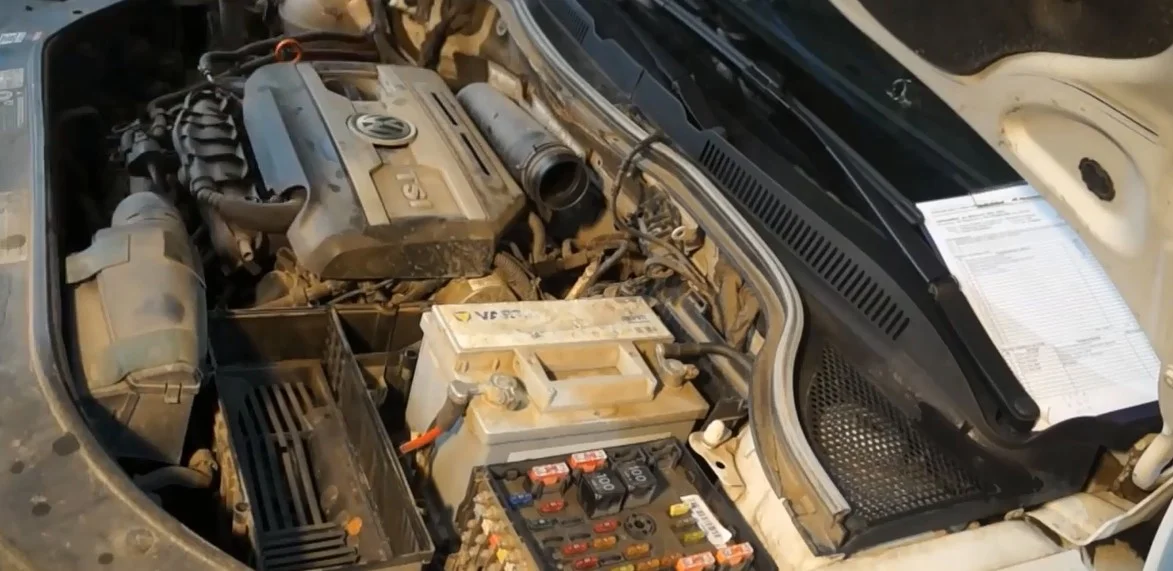

Откручиваем восемь винтов крепежа верхней крышки воздушного фильтра и демонтируем ее. После снятия крышки вынимаем фильтрующий элемент. Винты под Torx T25.

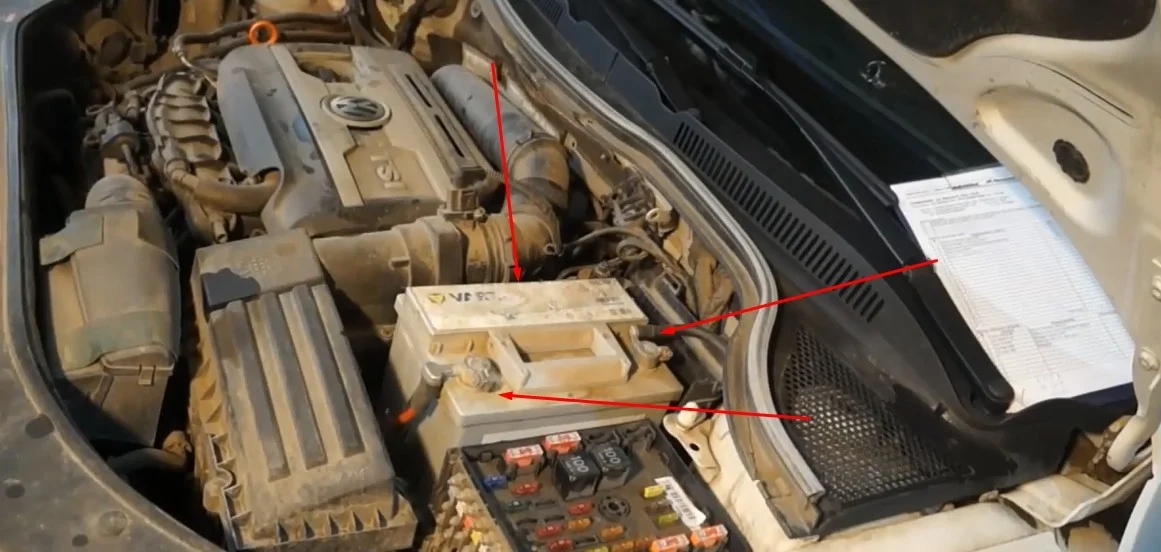

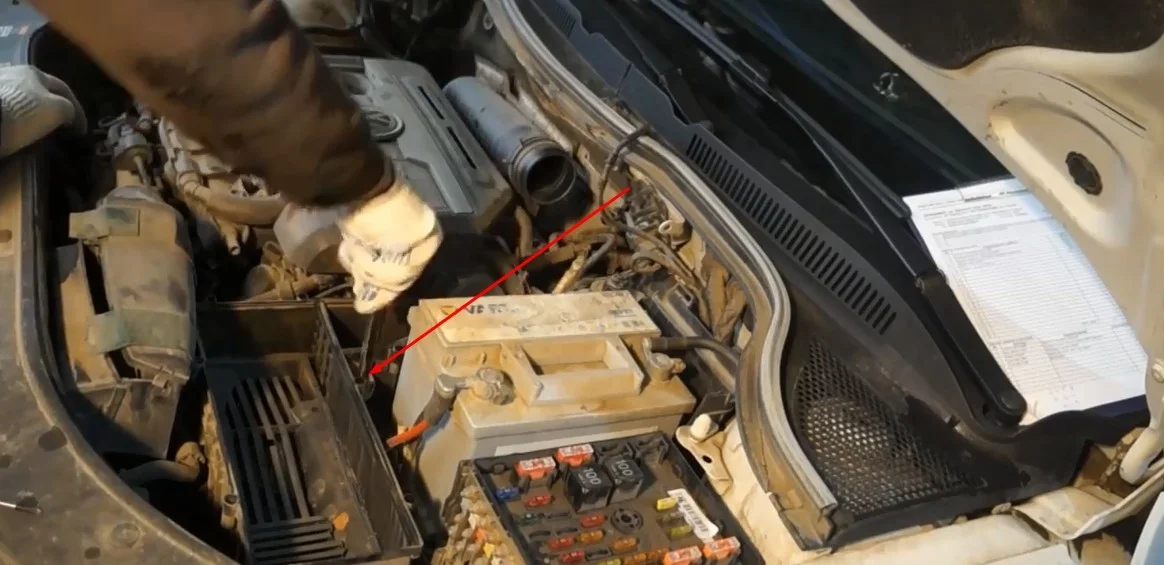

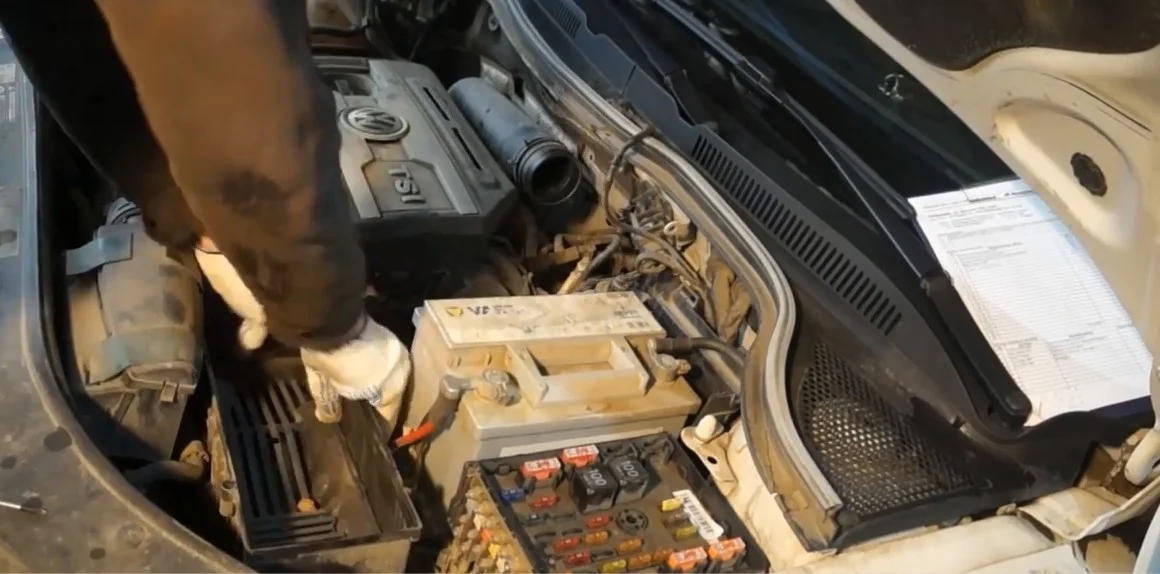

Ослабляем болты крепежа клемм аккумулятора и снимаем сразу минусовую затем плюсовую. Далее откручиваем болт крепления планки и демонтируем АКБ. Болт под головку на десять.

Открываем крышку забора воздуха и вынимаем из нее патрубок. Также выниманием патрубок который входит в нижнюю часть корпуса фильтра.

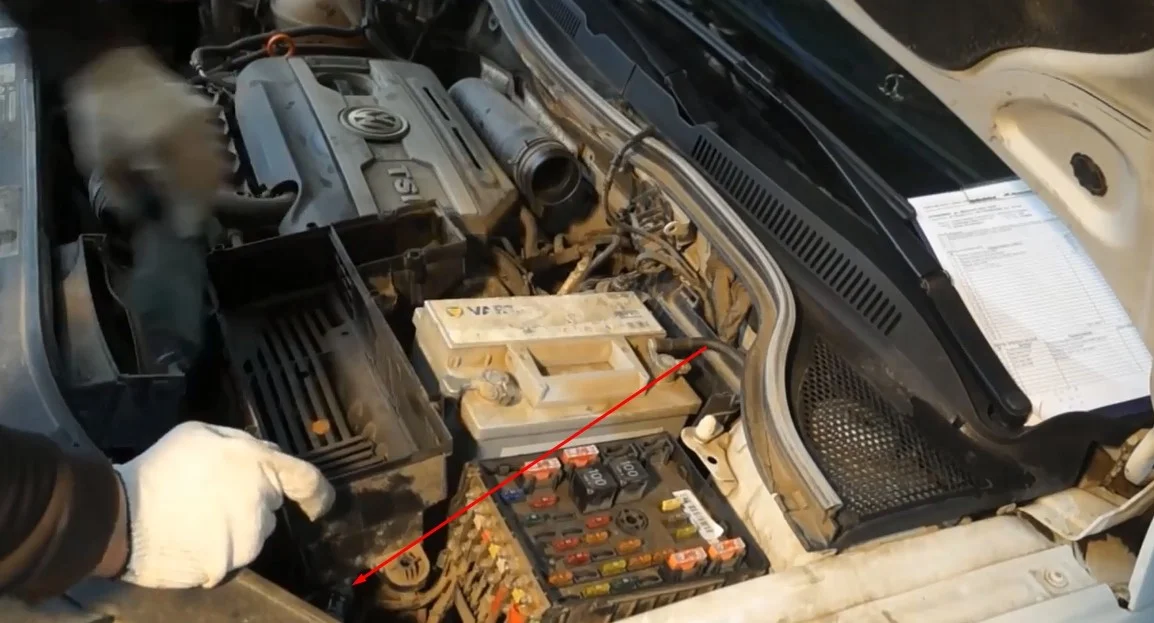

Откручиваем винт крепежа нижнего корпуса и сдергиваем его из защелок вверх. Винт под Torx T25

Поднимаем корпус вверх и ближе к крылу стягиваем трубку слива конденсата. После отсоединения трубки убираем нижний корпус фильтра.

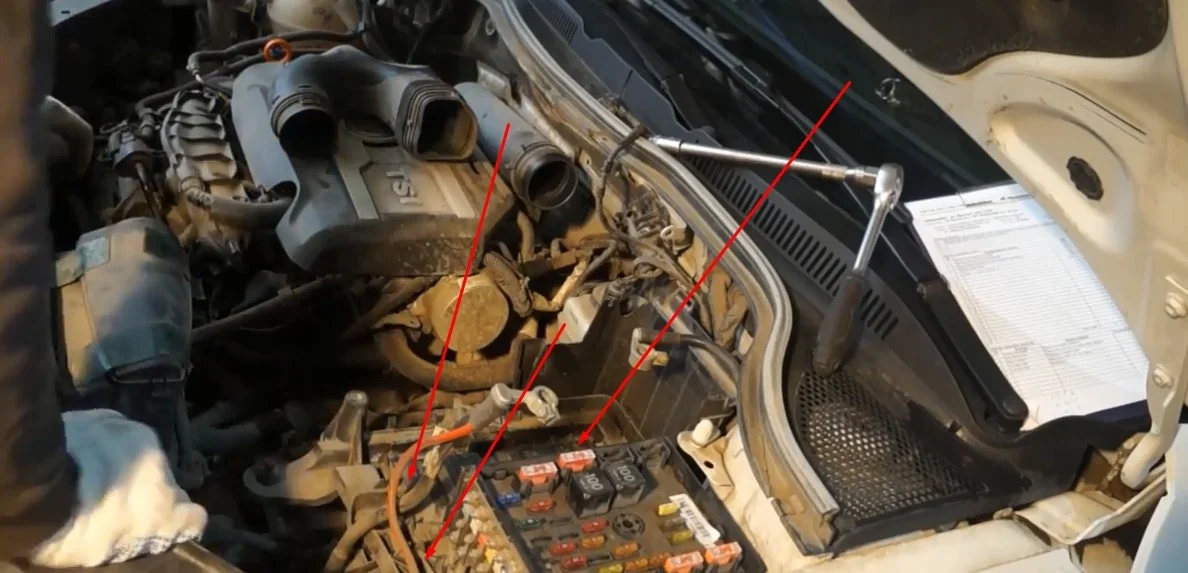

Отворачиваем три болта крепежа подставки АКБ и демонтируем ее. Болты под головку на десять.

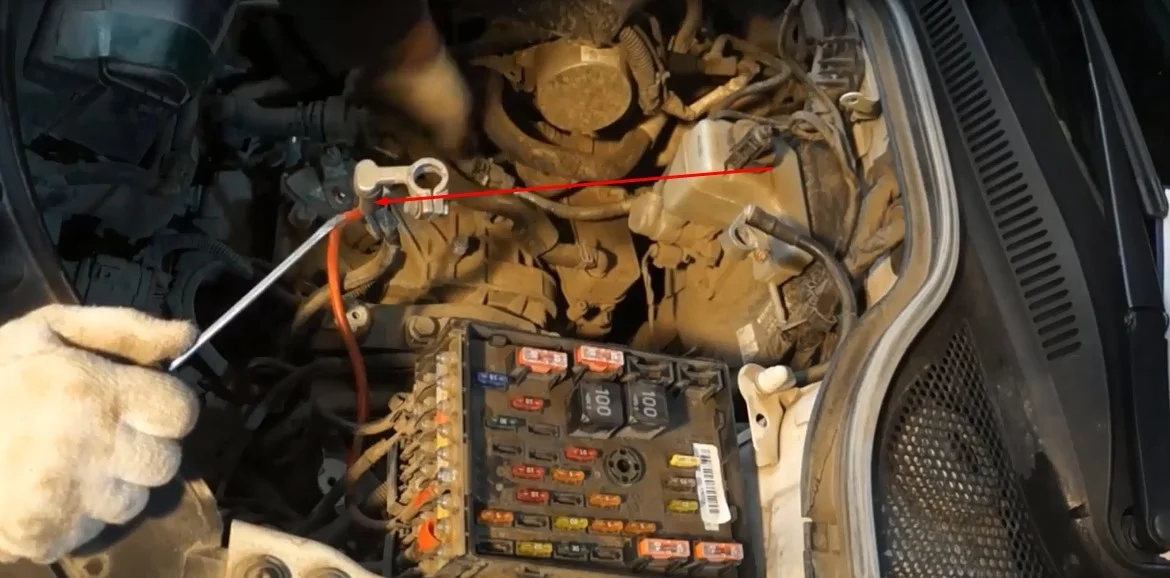

Откручиваем от АКПП два болта крепежа троса ручки переключения. Болты под головку на двенадцать.

С помощью шлицевой отвертки вынимаем трос из шара и убираем в сторону.

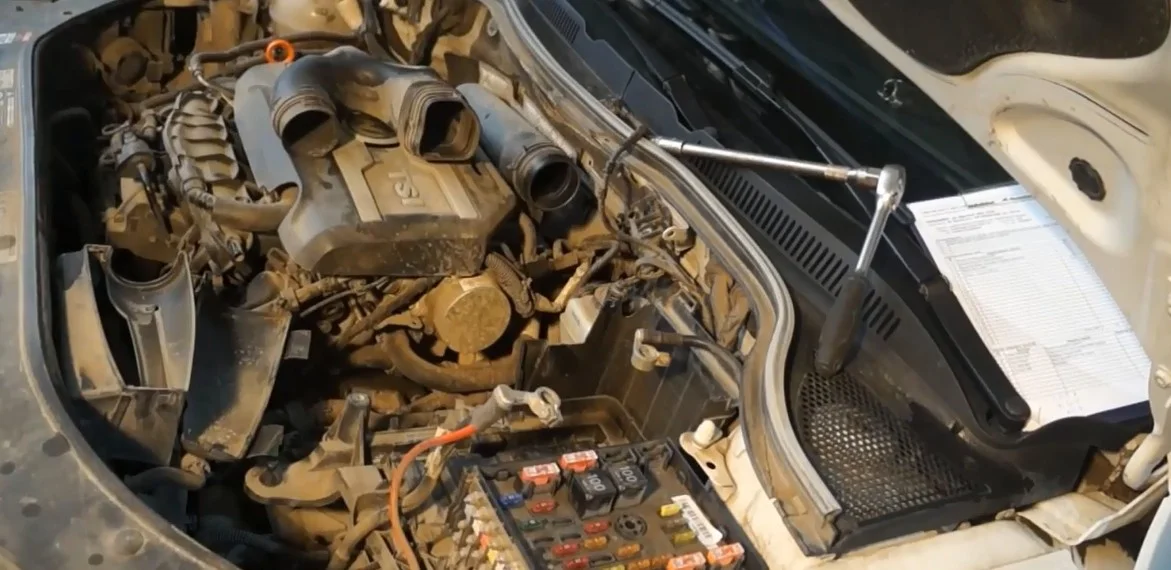

Отжимаем фиксатор и снимаем разъем питания с блока управления АКПП.

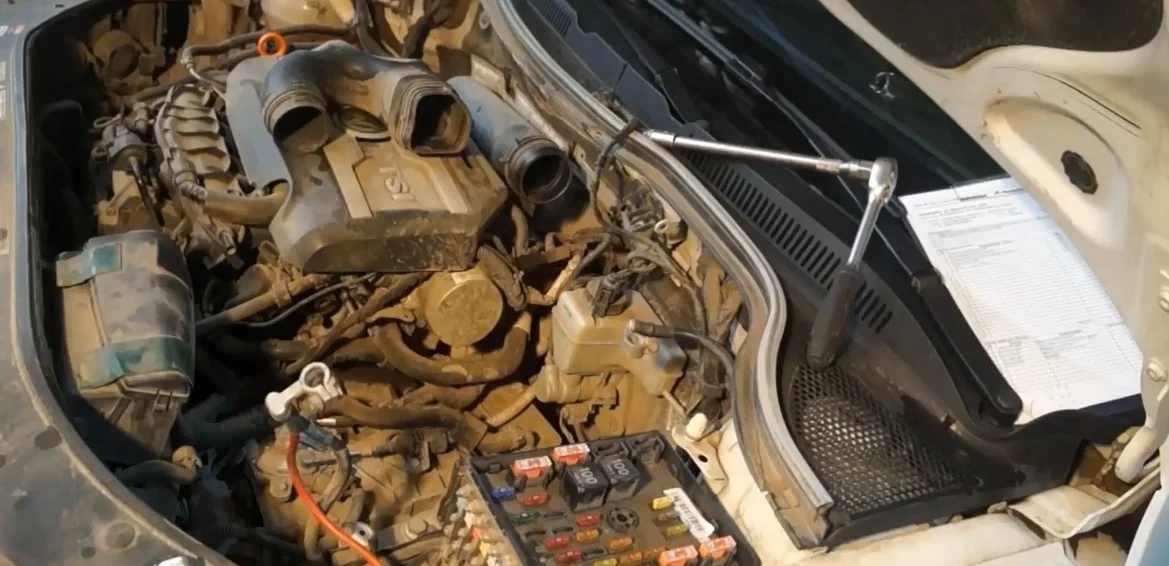

Теперь нам нужно снять два патрубка с теплообменника АКПП. Для начала пережимаем патрубки с помощью кузовных клещей в отмеченных местах. Патрубки нужно пережать для того чтобы не сливать жидкость.

C помощью пассатижей сжимаем хомуты и уводим в сторону по патрубку. Далее стягиваем патрубки и отводим их в сторону.

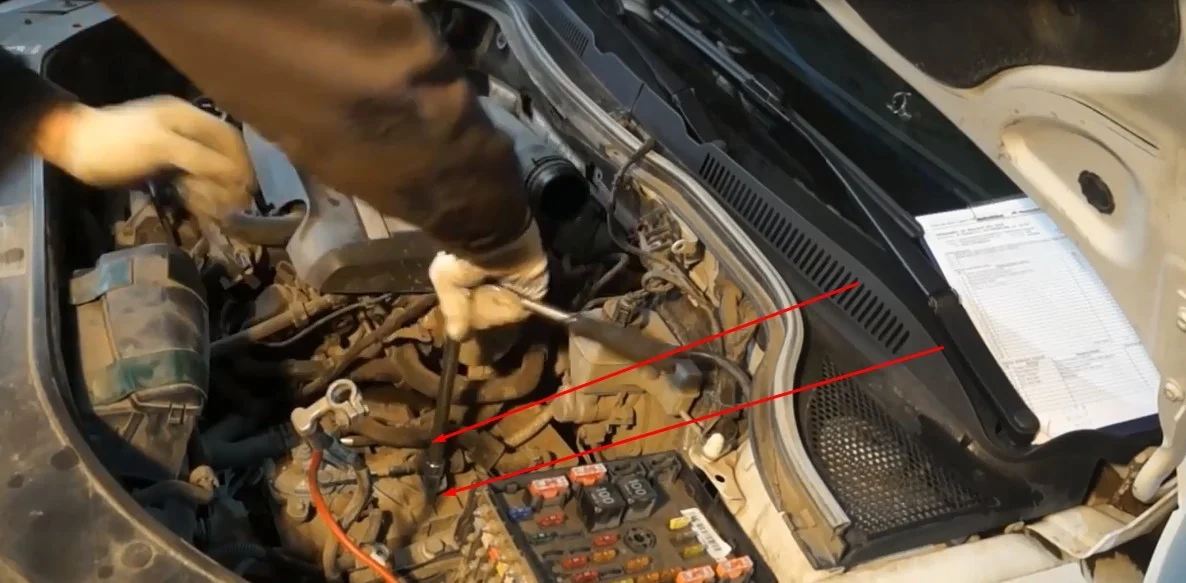

Отворачиваем болт крепления масляных трубок к коробке. Болт под Torx T30.

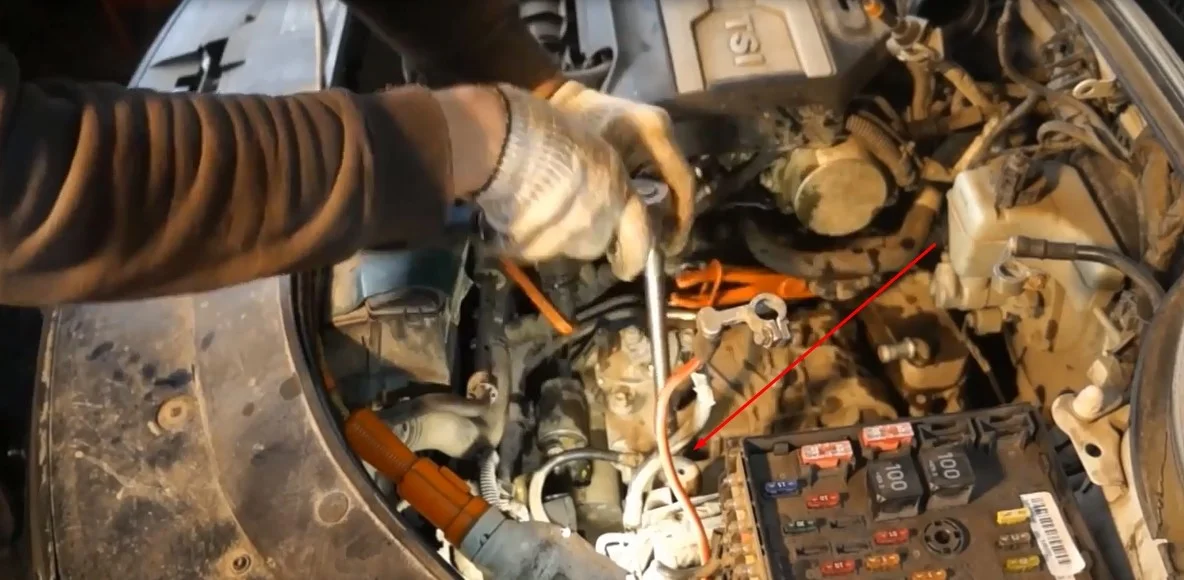

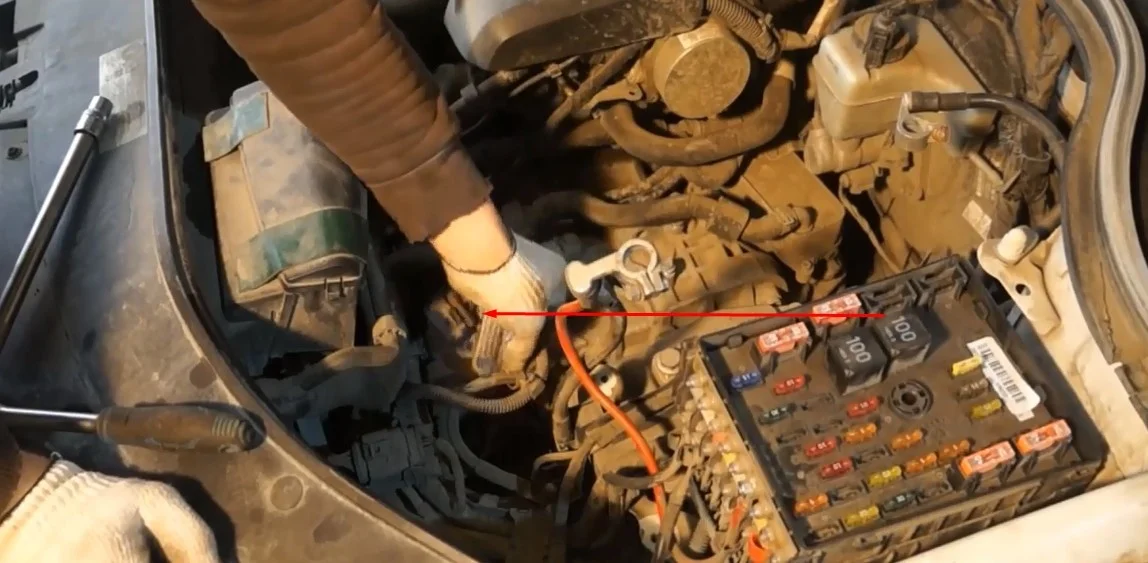

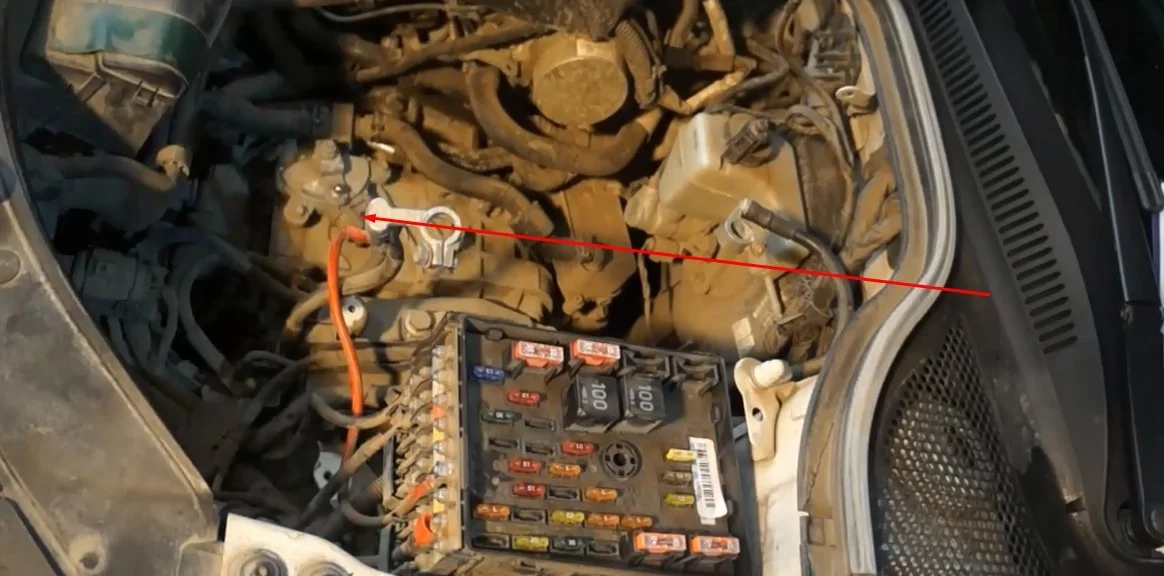

Откручиваем гайку крепежа и снимаем силовой провод стартера. Также отжимаем фиксатор и отключаем разьем снизу силового провода. Гайка под ключ на тринадцать.

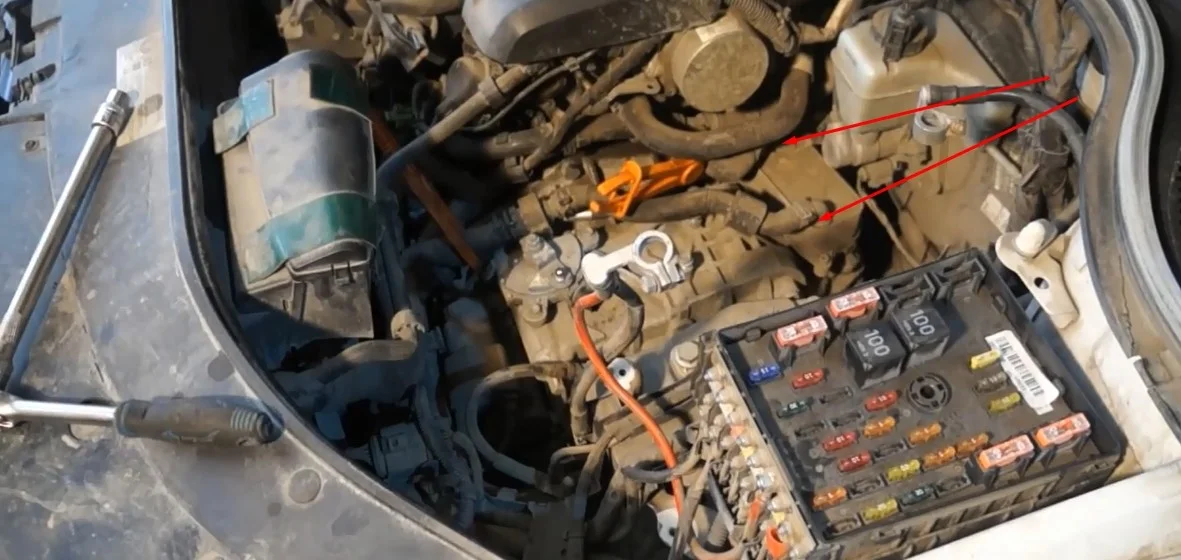

Отворачиваем болт крепления провода массы АКПП и убираем его в сторону. Болт под головку на тринадцать.

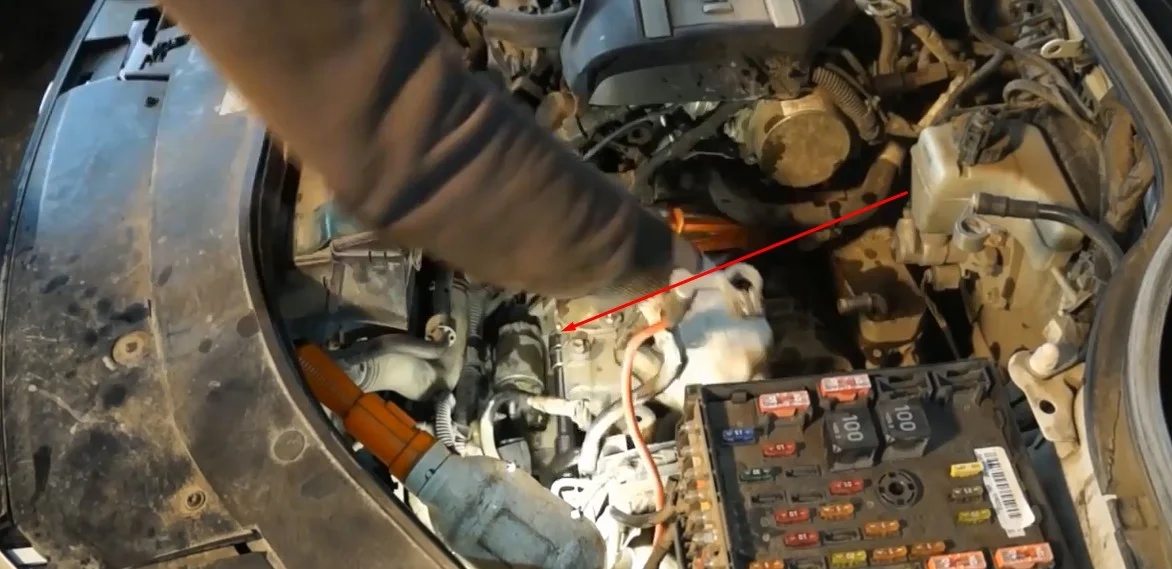

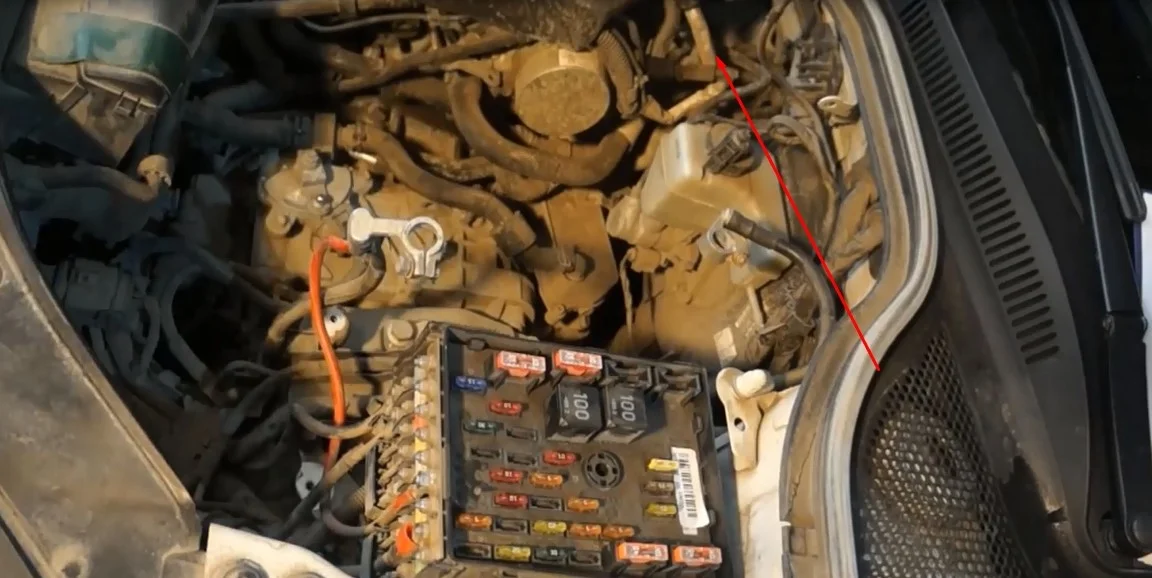

Откручиваем верхний болт крепежа стартера. Болт под головку на восемнадцать.

Поднимаем автомобиль на подъемнике или поддомкрачиваем с двух сторон.

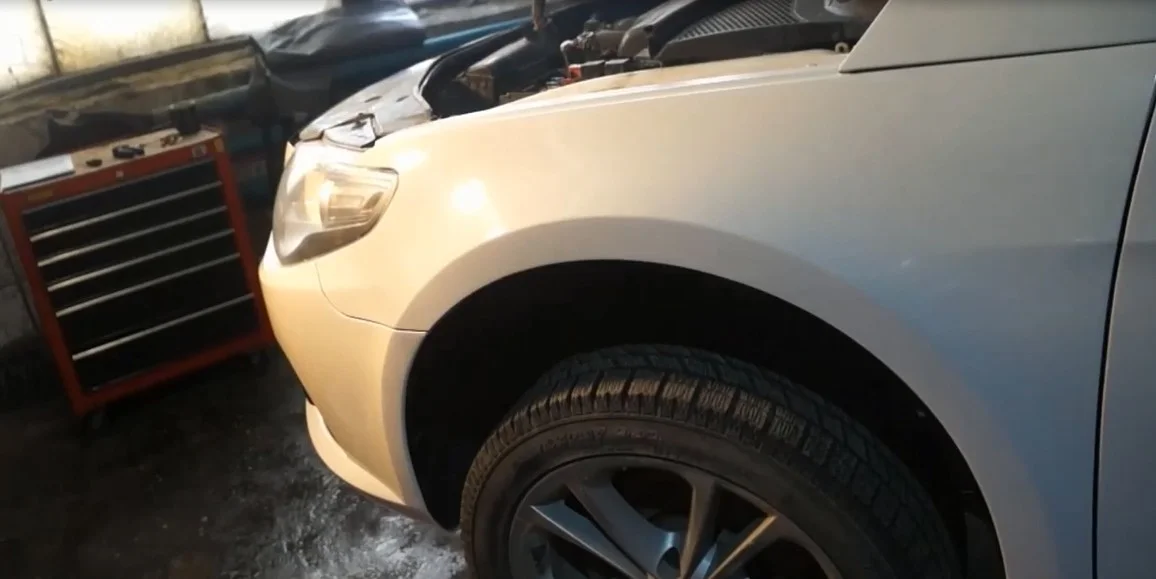

Снимаем передние колеса.

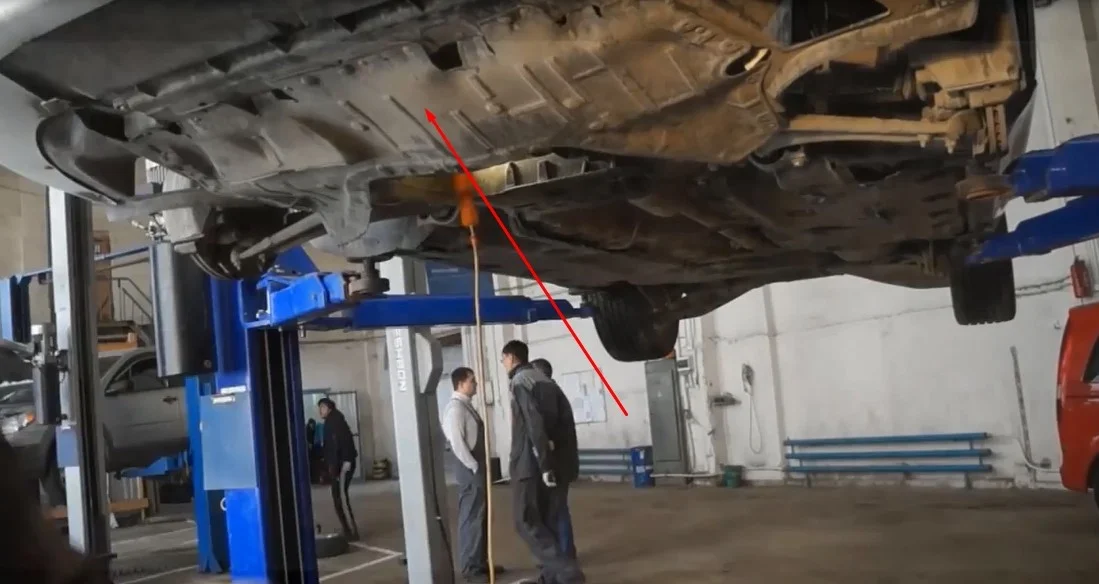

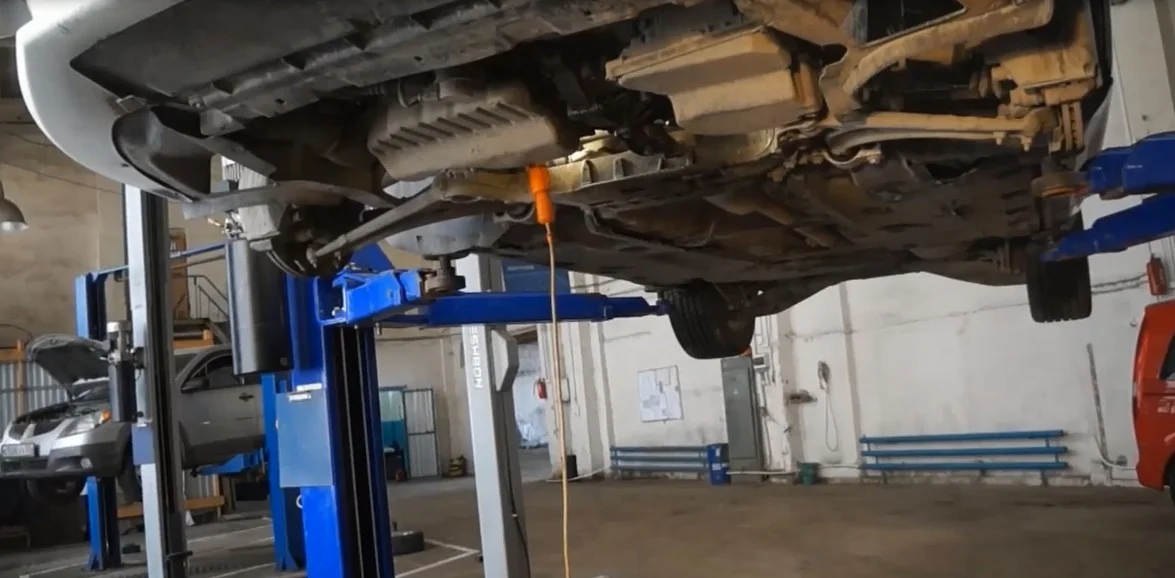

Отворачиваем четырнадцать винтов крепежа пластикового пыльника двигателя и демонтируем его. Винты под Torx T25.

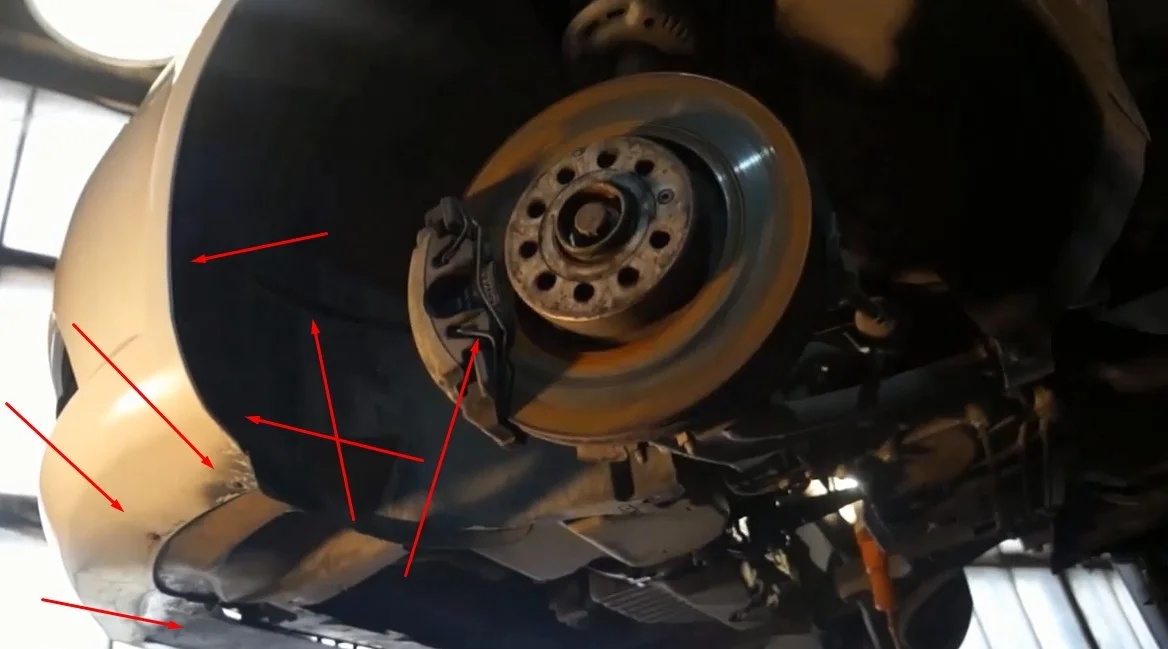

С левой стороны отворачиваем семь винтов крепления передней части подкрылка. Четыре винта под Torx T25 и три под крестовую отвертку.

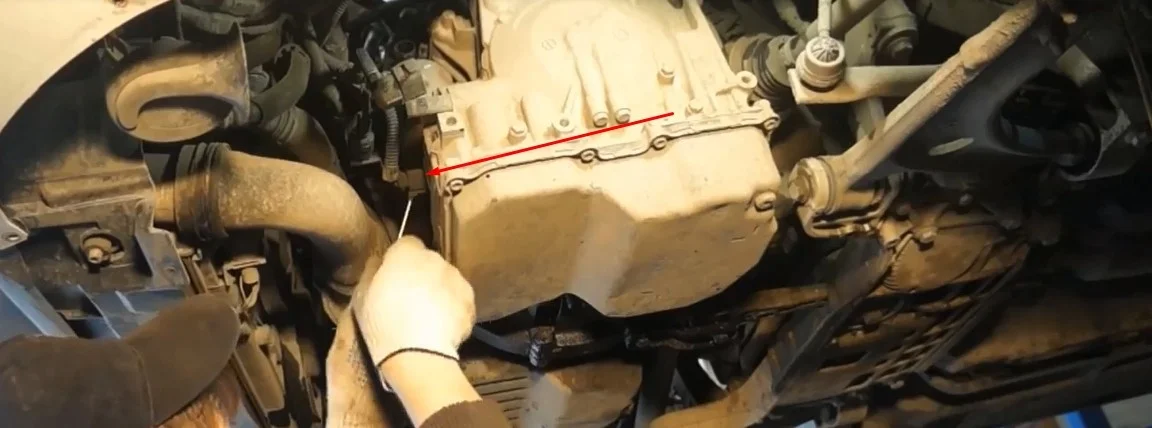

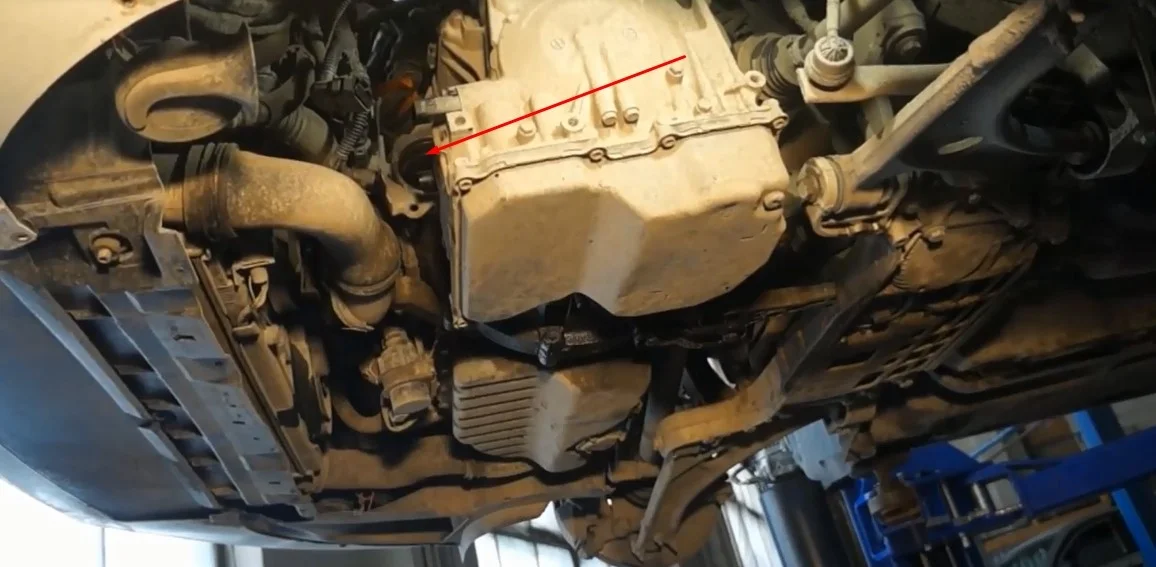

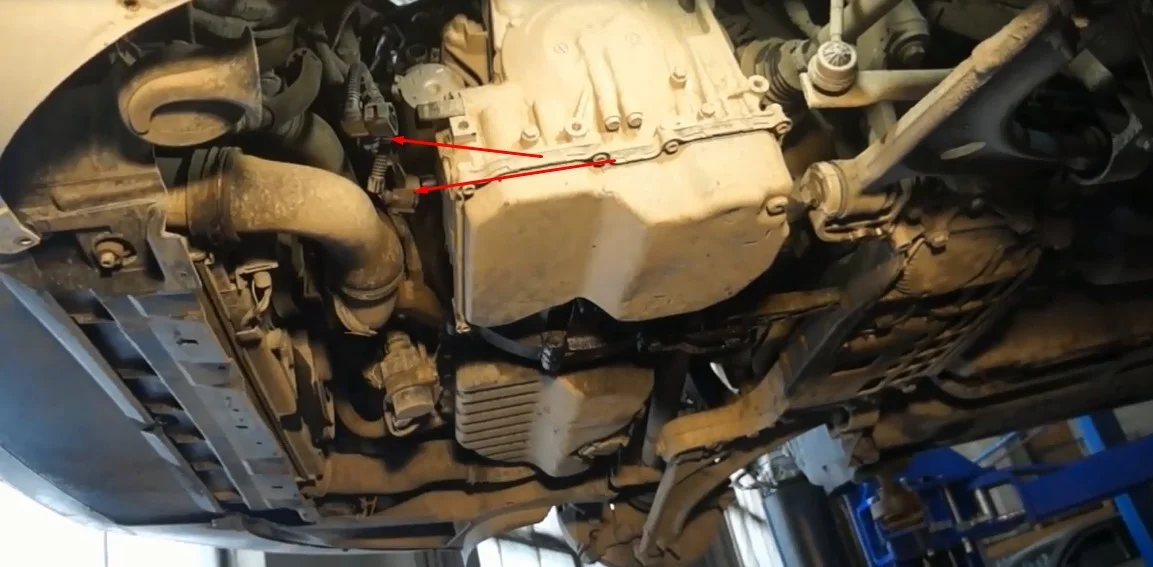

Отжимаем фиксатор и отключаем от коробки два разъема питания на датчики.

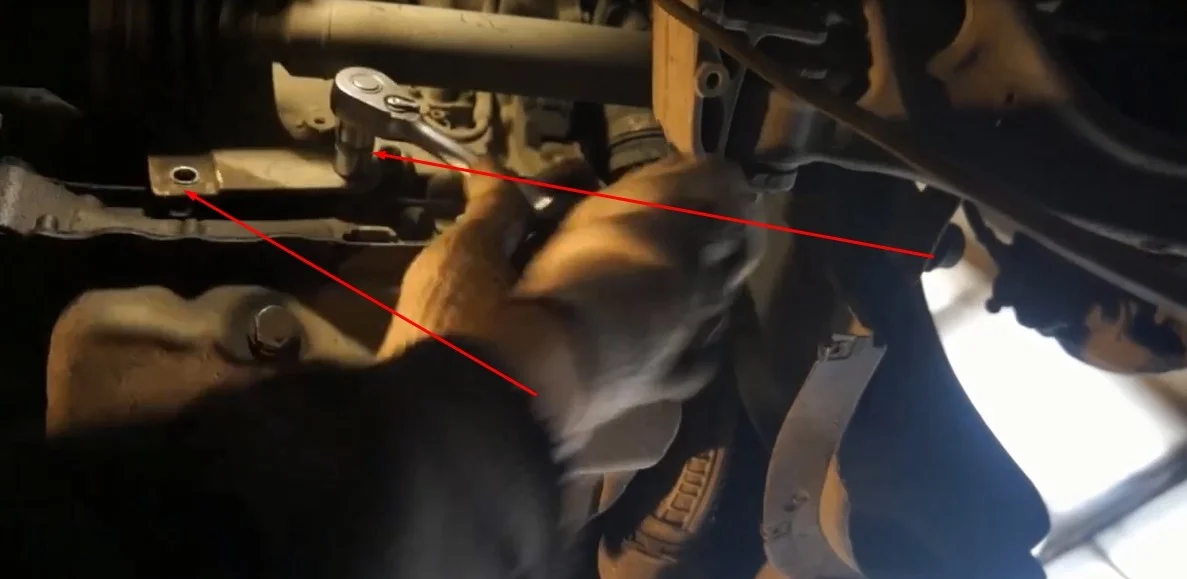

С помощью головки на восемнадцать откручиваем нижний болт крепления стартера и демонтируем его.

Откручиваем два болта крепления и демонтируем теплоизолирующий щиток внутреннего ШРУСа с правой стороны. Болты под головку на тринадцать.

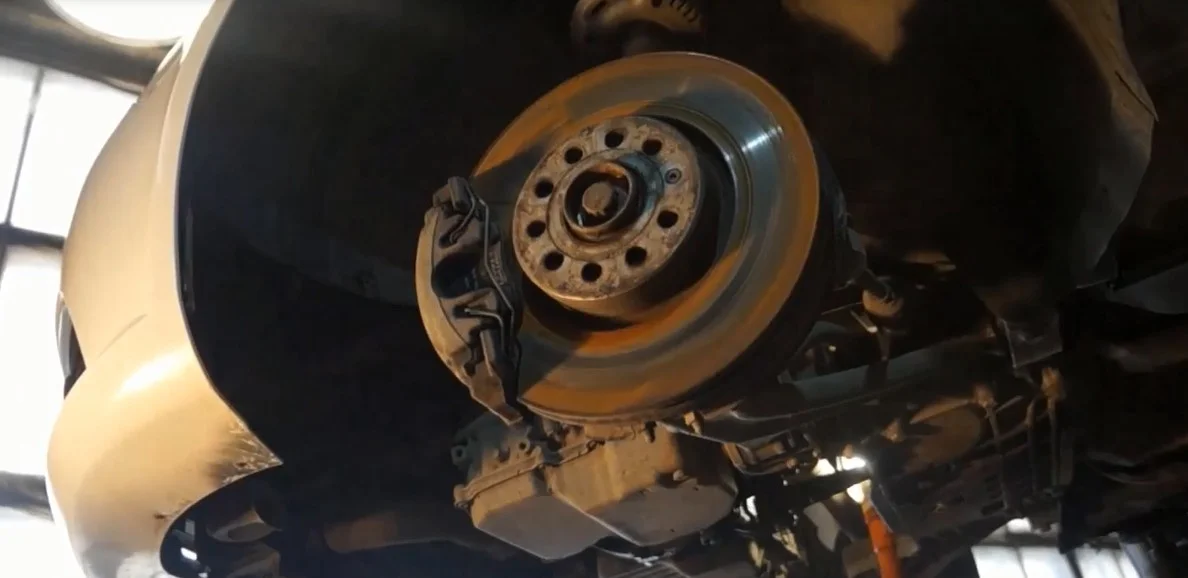

Откручиваем три гайки крепления шаровой к рычагу. Проделываем эту процедуру справа и слева. Гайки под головку на “16”.

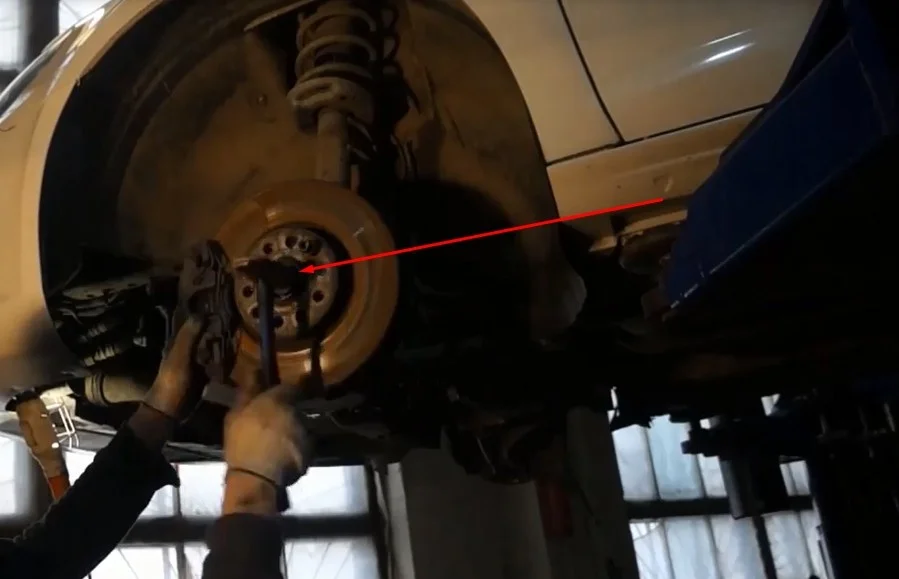

Откручиваем ступичные болты справа и слева. Если у вас нет пневматического пистолета, болты сорвите пока машина стоит на колесах. Болты под двенадцатигранную головку на двадцать четыре.

После откручивания наживляем болт на несколько витков резьбы, затем бьем по головке болта молотком, чтобы стронуть привод с места. Проделываем это справа и слева.

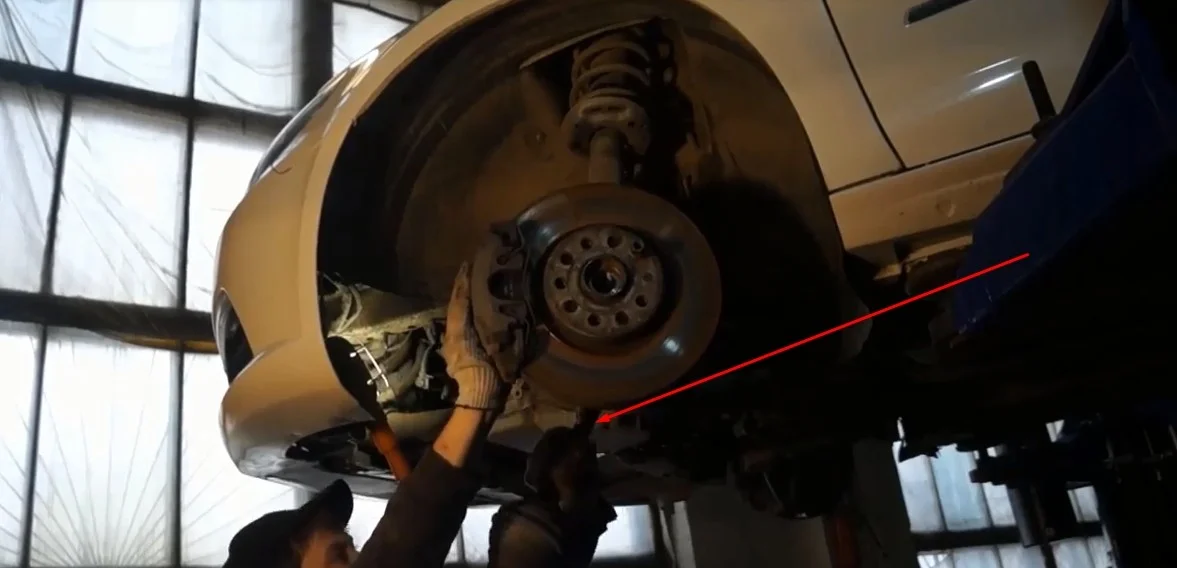

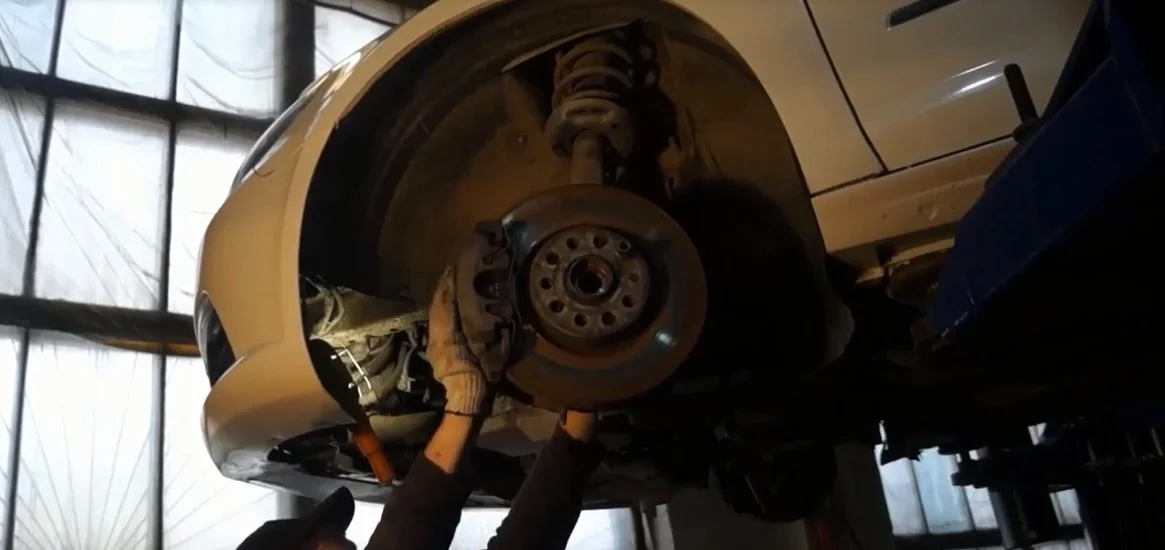

С помощью монтажки отводим рычаг от кулака в месте где шаровая опора и вынимаем приводной вал. Также приводной вал вынимаем с АКПП. Проделываем это справа и слева.

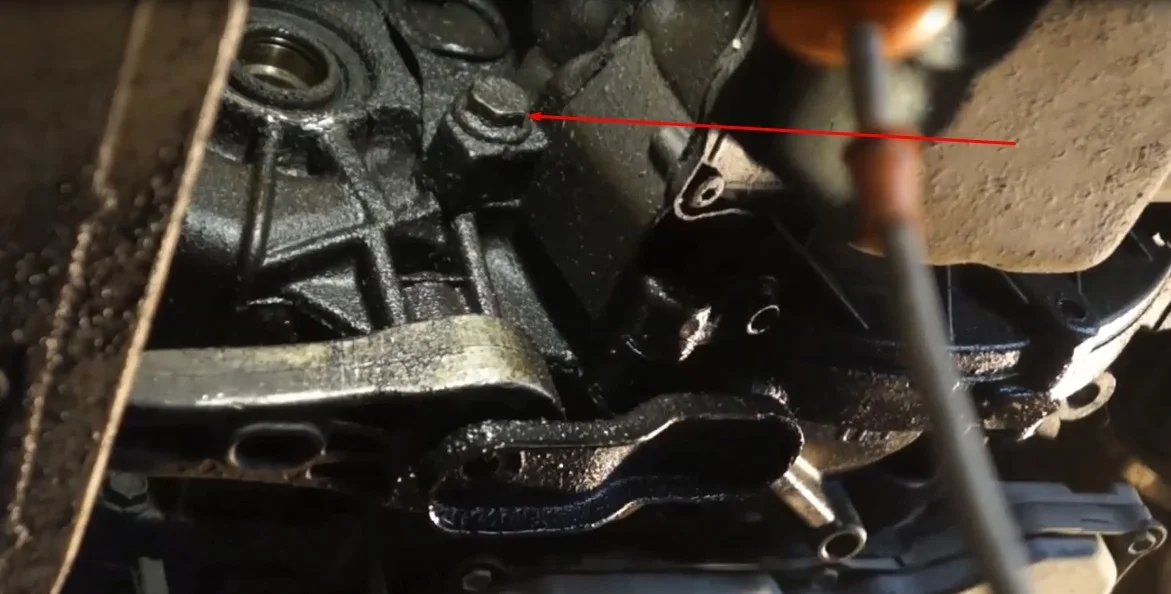

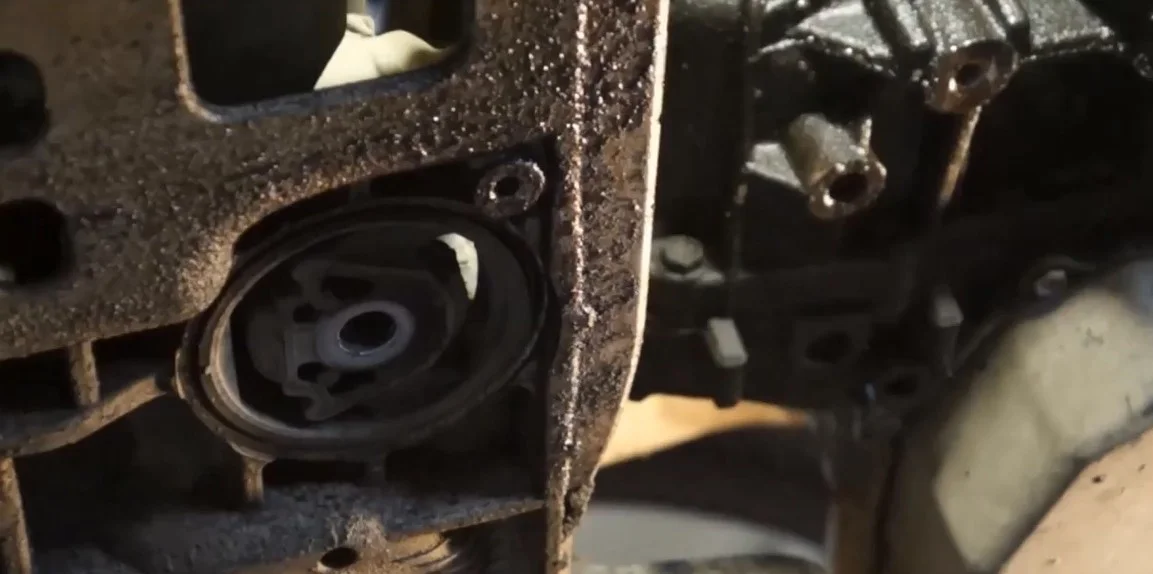

Откручиваем три болта крепления нижней опоры коробки и демонтируем ее. Два болта под головку на восемнадцать и один под головку на двадцать один.

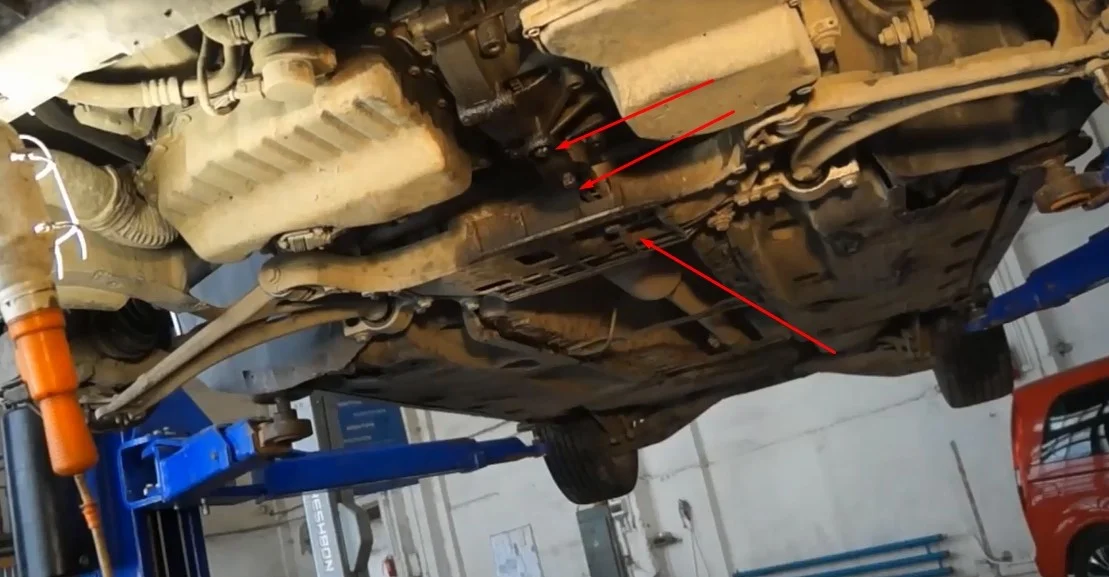

Откручиваем снизу четыре болта крепежа коробки к мотору. Болты под головку на “16”.

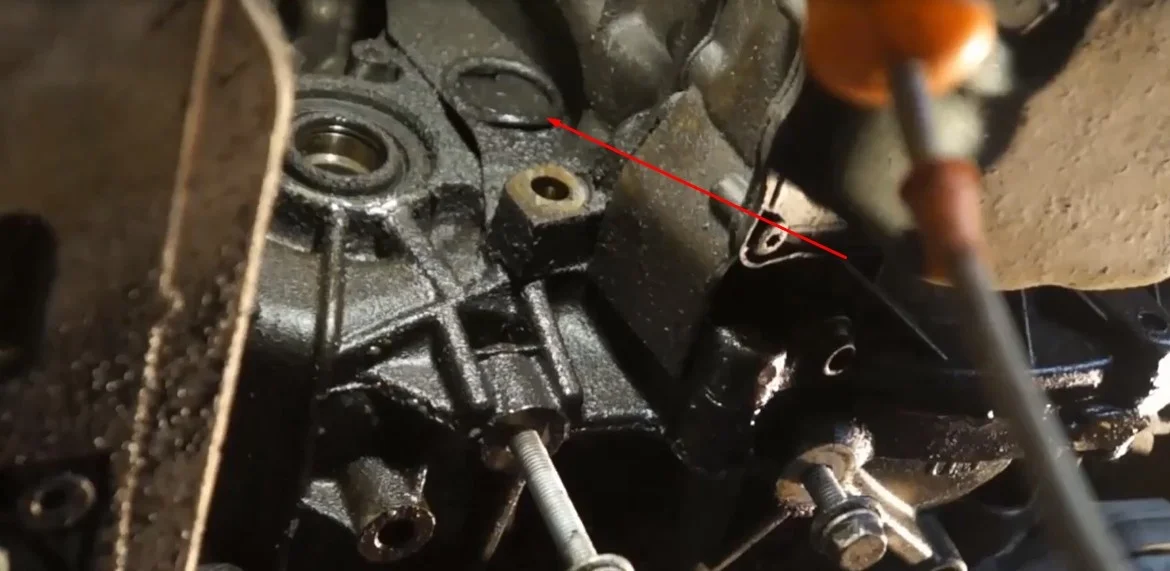

Извлекаем заглушку и через отверстие отворачиваем шесть гаек крепления гидротрансформатора. Выкручиваете одну гайку, проворачиваете коробку чтобы вторая гайка встала напротив заглушки и выкручиваете таким образом шесть гаек. Гайки под головку на пятнадцать.

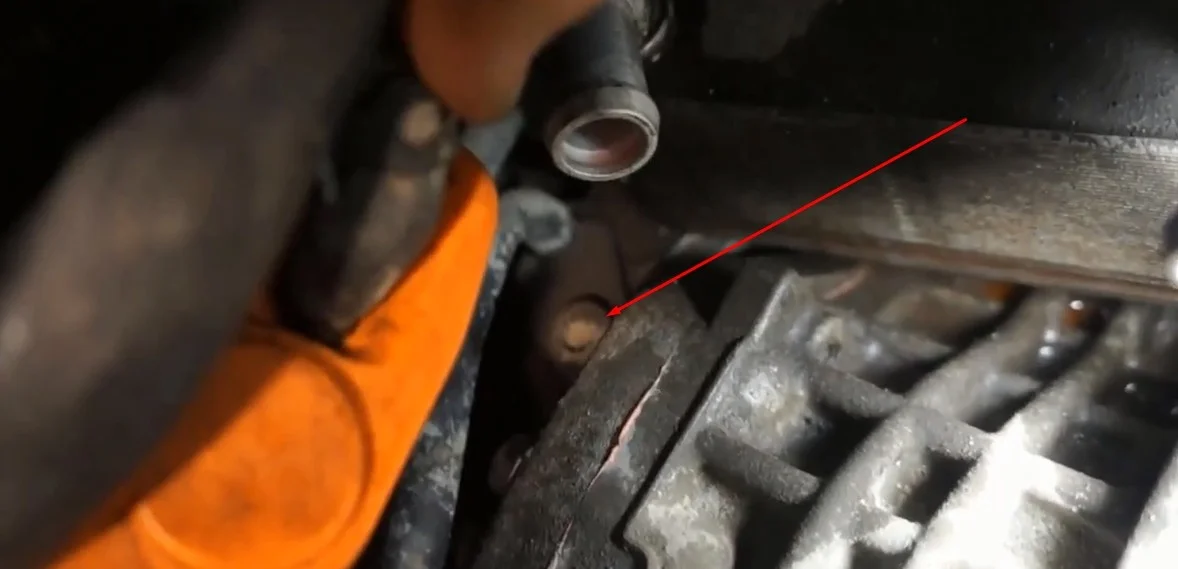

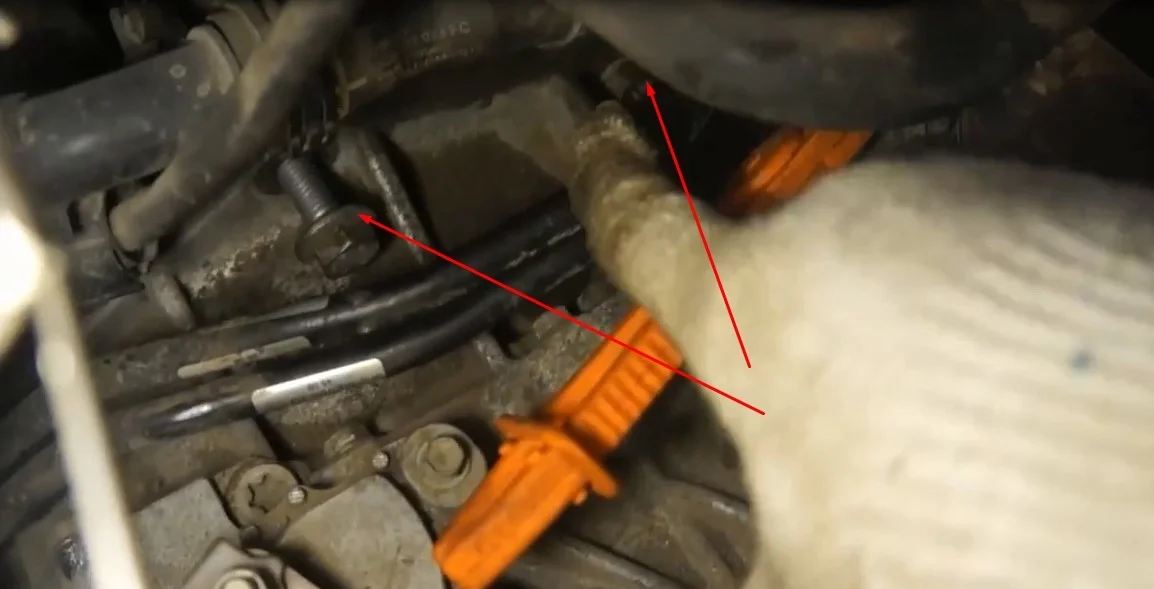

Откручиваем болт крепежа масляных трубок от коробки возле теплообменника. Болт под шестигранник на пять.

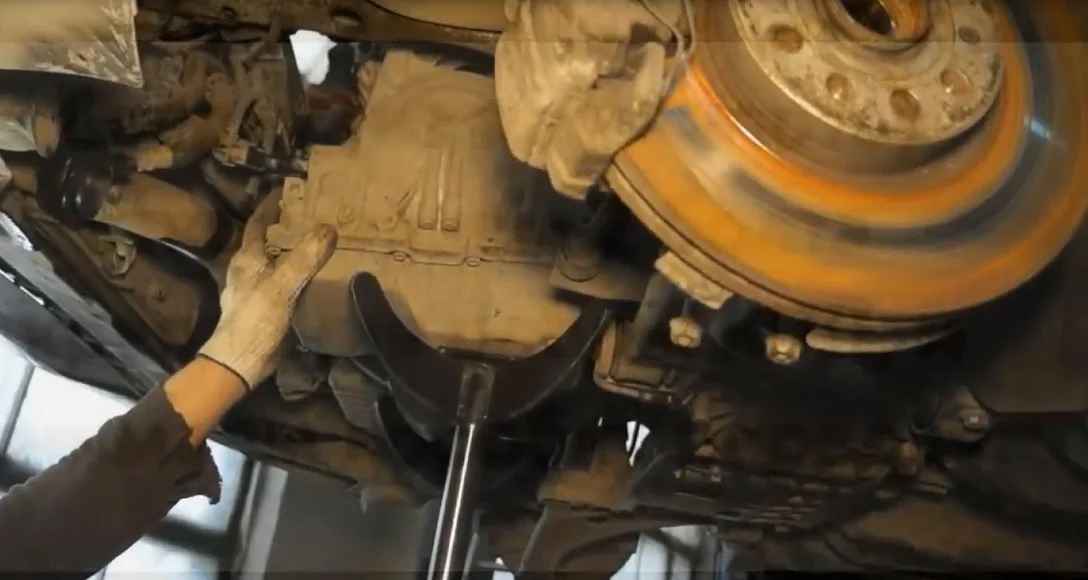

Подпираем коробку гидравлической стойкой или домкратом с доской если вы процедуру замены сальника выполняете на яме.

Отворачиваем из-под капота два болта крепления коробки к двигателю и еще два болта крепежа верхней опоры к коробке. После откручивания этих болтов демонтируем АКПП. Болты под головку на “18”.

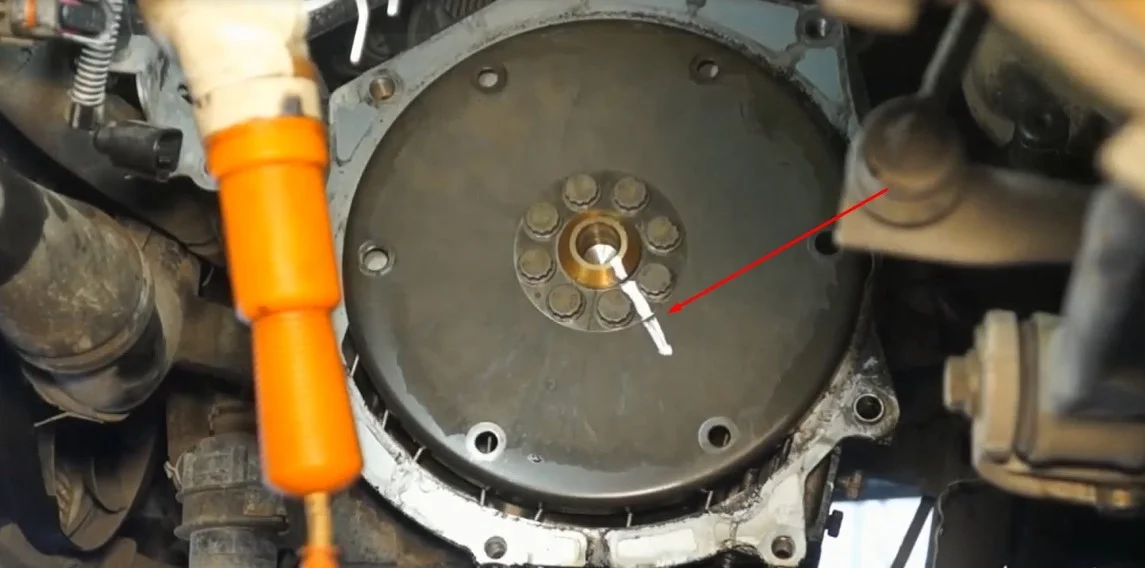

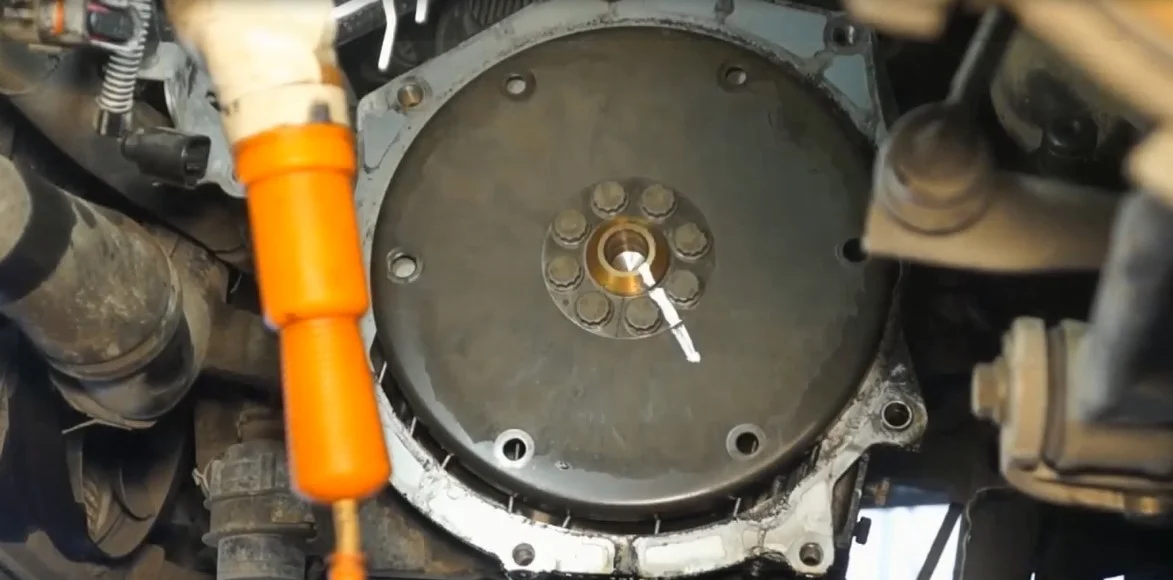

Ставим метку как стоит крепежная пластина гидротрансформатора относительно коленчатого вала.

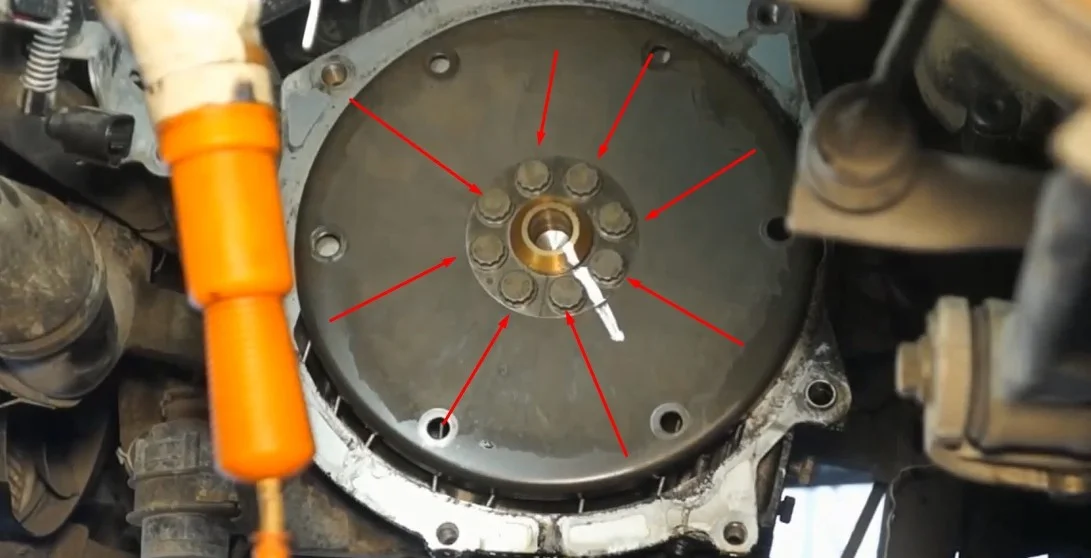

Отворачиваем восемь болтов крепежа гидротрансформатора к коленчатому валу. Болты под двенадцатигранную головку на четырнадцать.

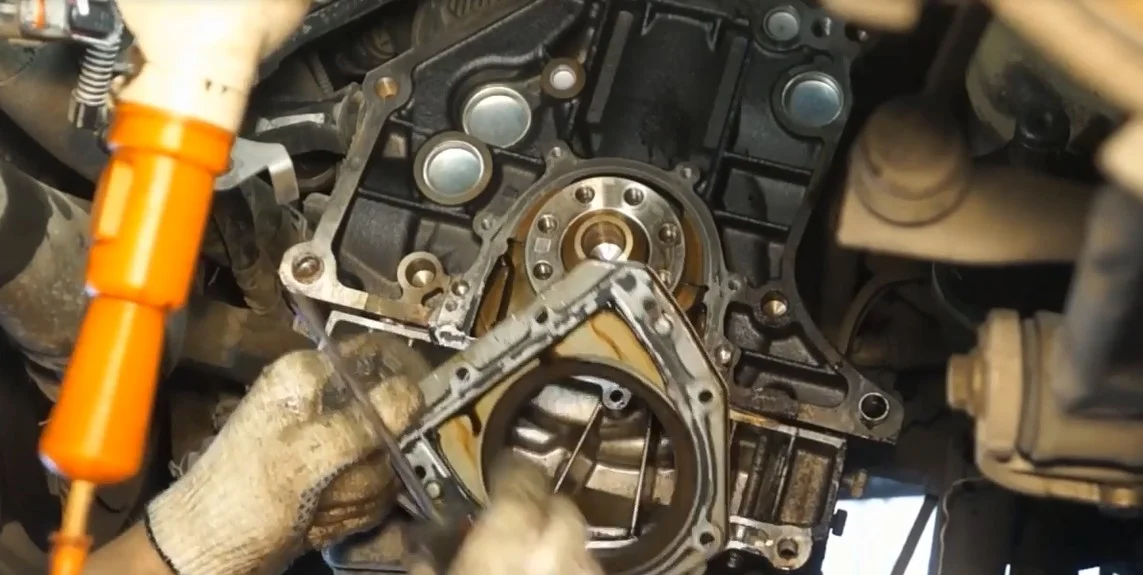

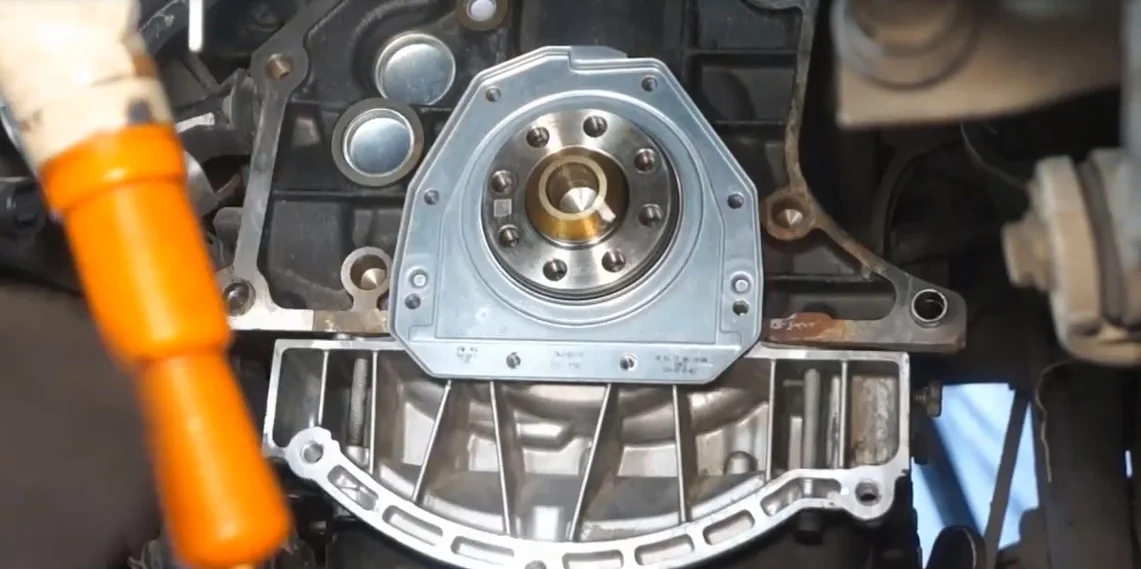

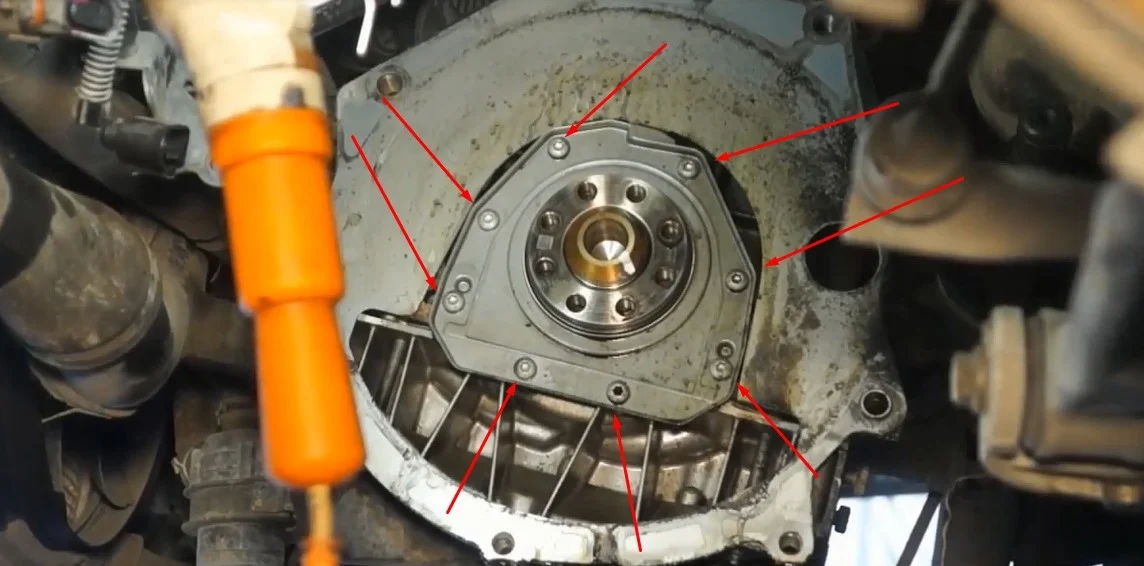

Откручиваем восемь винтов крепежа сальника коленчатого вала и снимаем его. Винты под Torx T30.

Очищаем привалочные плоскости от загрязнений и наносим тонким слоем герметик. Далее смазываем тонким слоем уплотнительную кромку сальника и одеваем его на место.

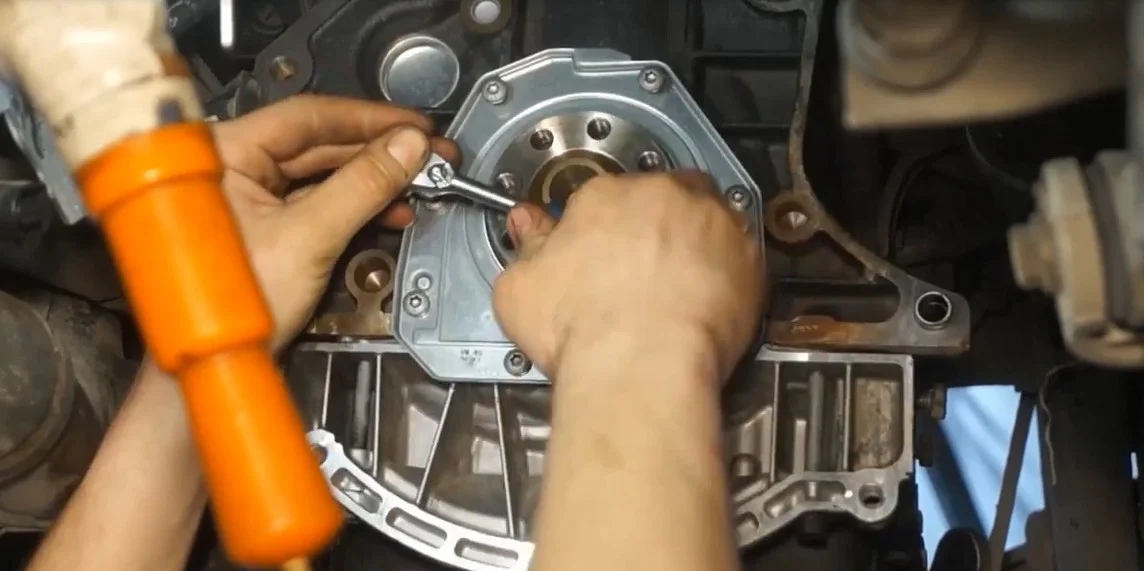

Наживляем и затягиваем восемь крепящих болтов.
