Ремонт ГБЦ Volvo 464 1.8

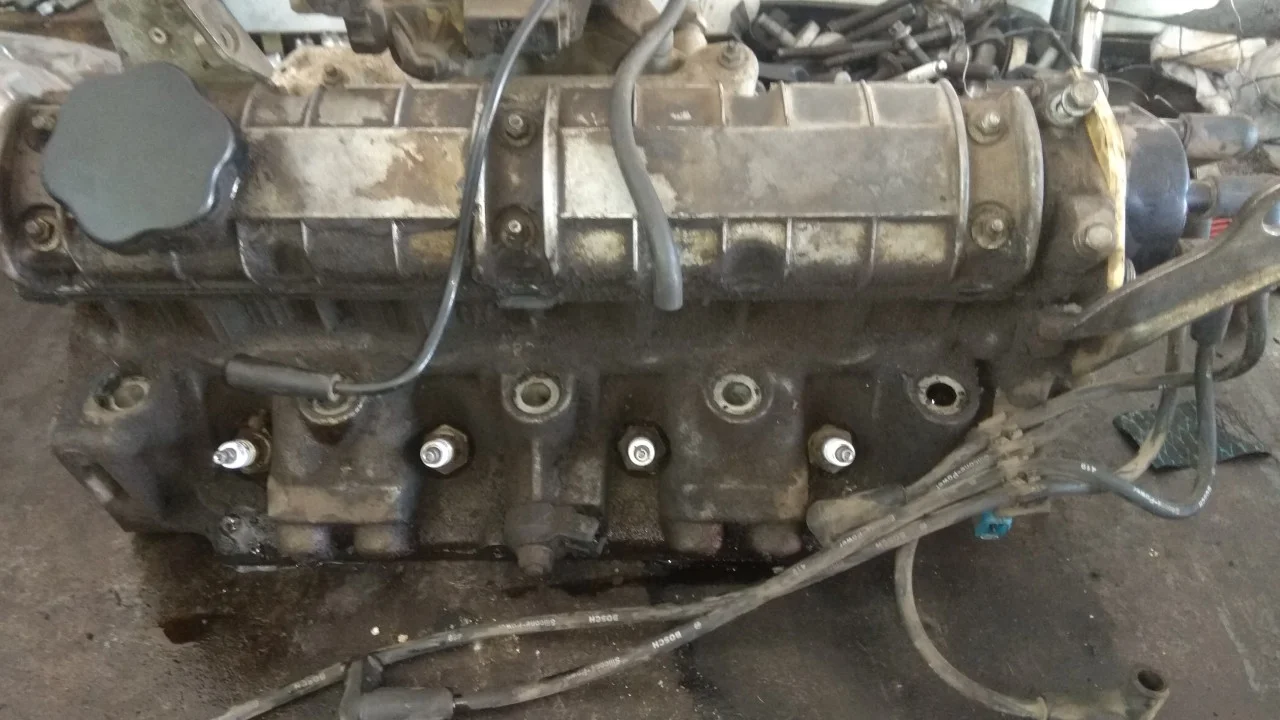

Снятую головку с двигателя Вольво 464 располагаем на столе и начинаем откручивать всё навесное ГБЦ.

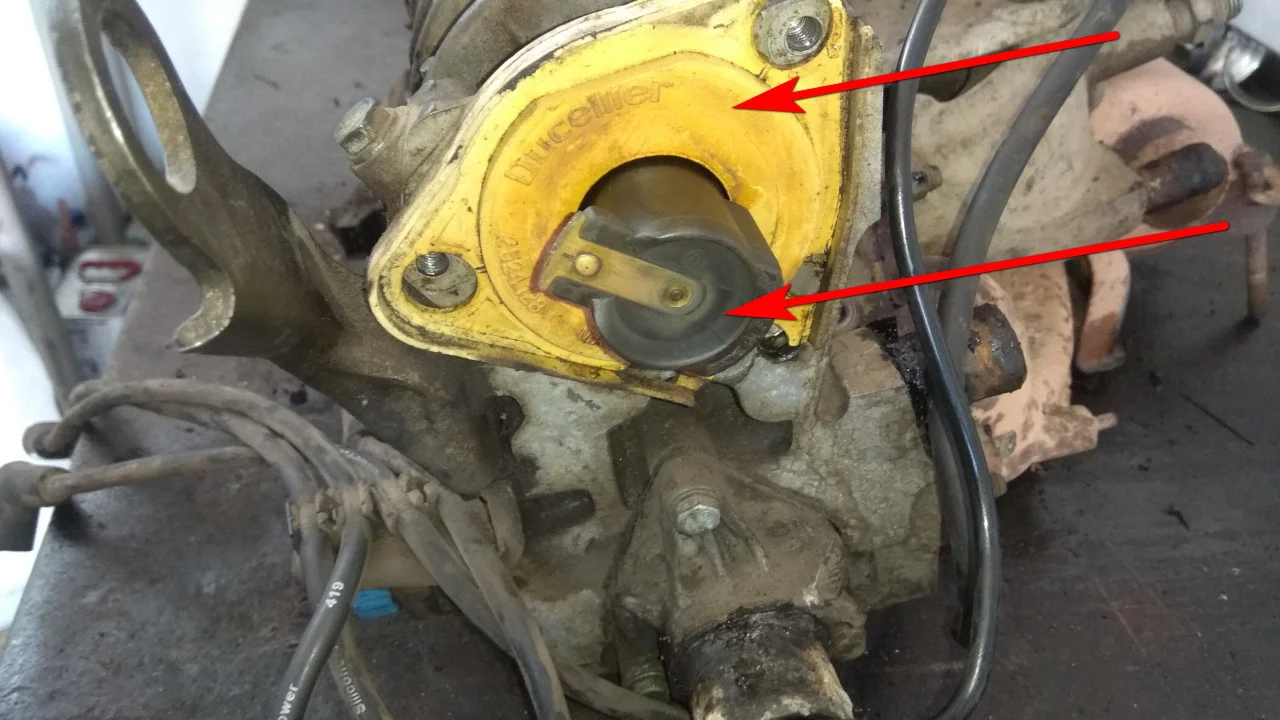

Ключом torx T30 откручиваем три болта крепления крышки распределителя зажигания. Открутив болты снимаем крышку.

Снимаем бегунок, потянув его на себя и снимаем внутреннюю, пластмассовую часть распределителя зажигания.

Ключом на 11 мм откручиваем болт крепления поддержки высоковольтных проводов. Снимаем колпачки проводов со свечей. Убираем с рабочего стола крышку распределителя с проводами.

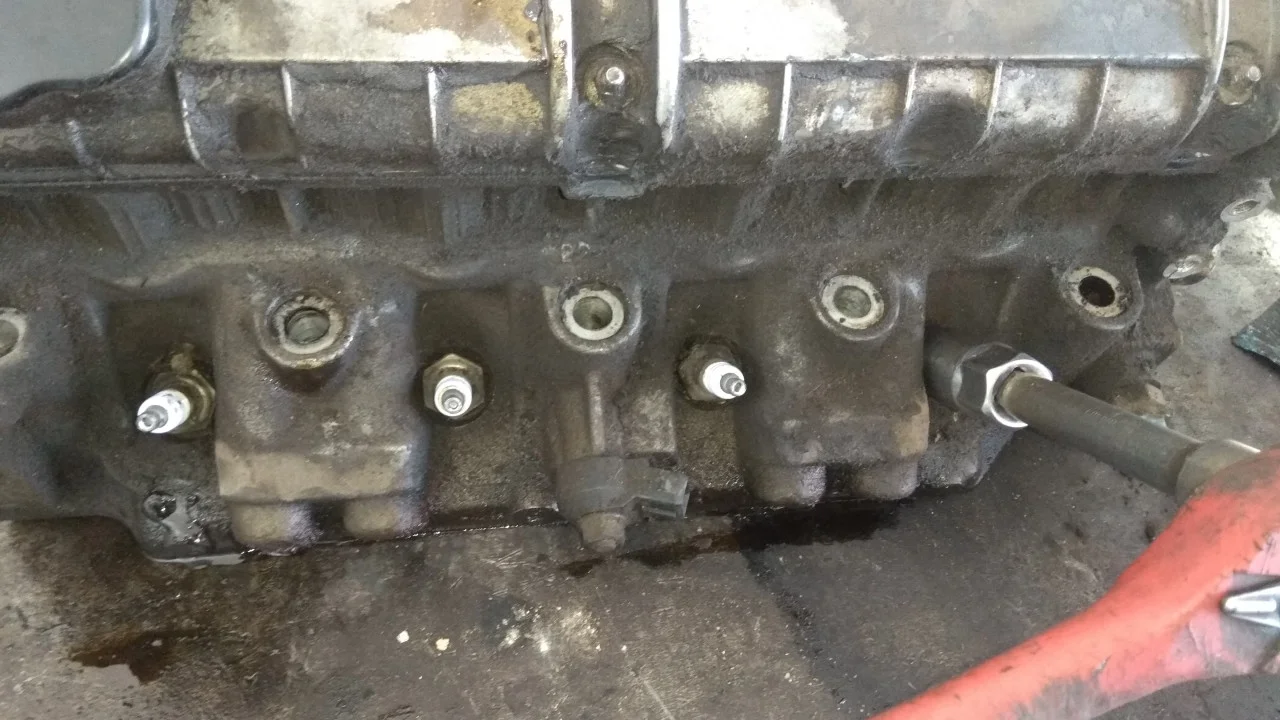

Выкручиваем с головки блока двигателя свечи зажигания.

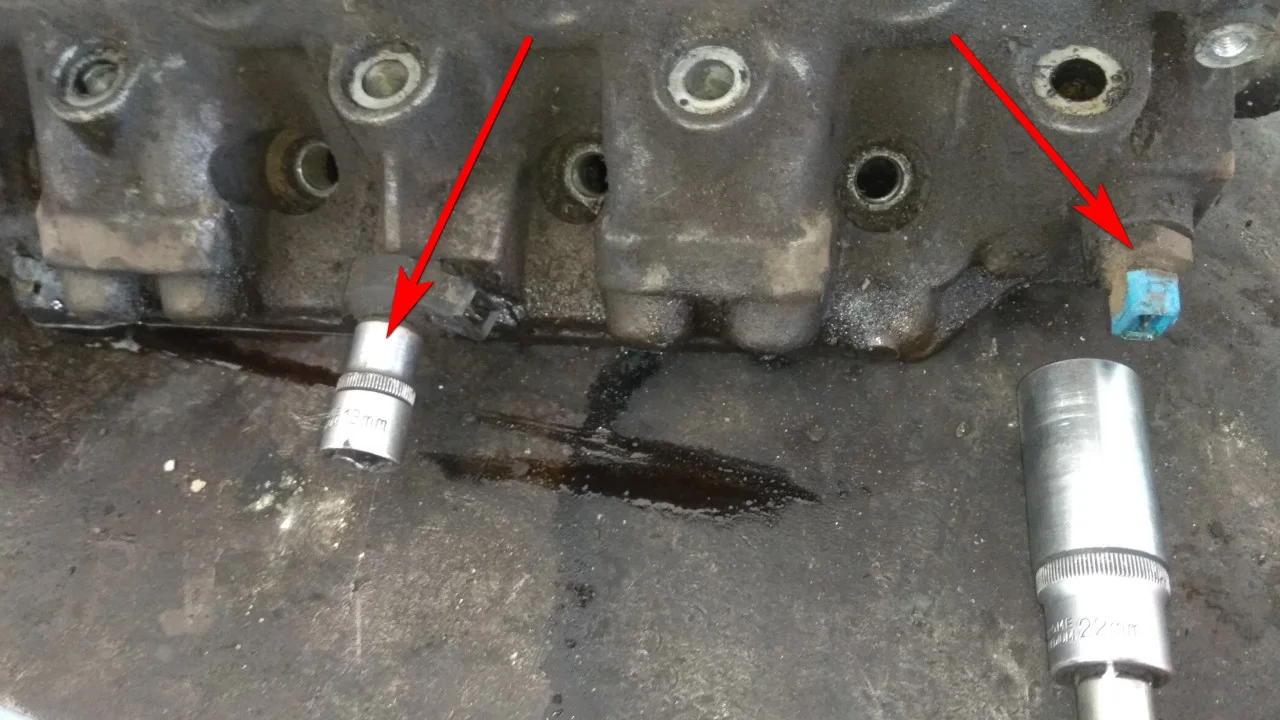

Ключом на 13 мм откручиваем гайку крепления датчика детонации, а воротком с удлиненной головкой на 22 мм откручиваем температурный датчик.

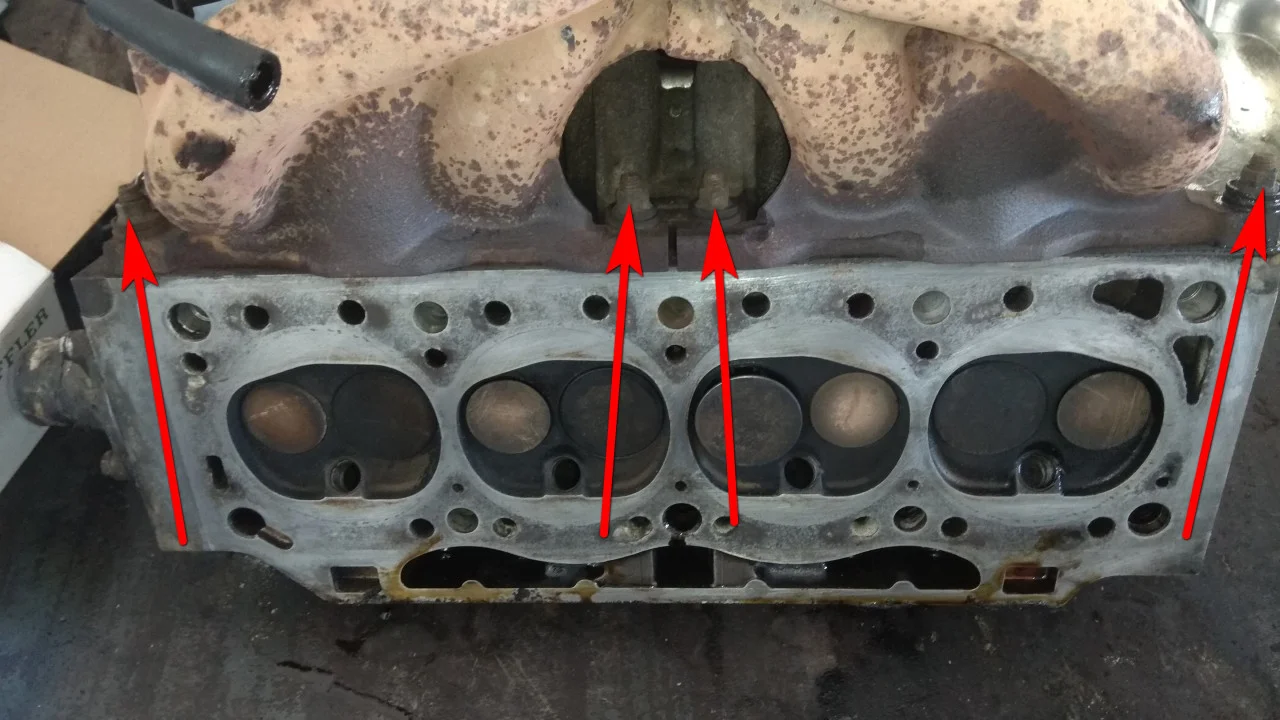

Переворачиваем головку на другую сторону и приступаем к откручиванию коллекторов. Ключом на 11 мм откручиваем четыре крепежных гайки снизу выпускного коллектора.

Снова переворачиваем головку и откручиваем (ключ на 10 мм) гайки крепления теплового экрана на впускном коллекторе. Открутили три гайки и снимаем экран, освобождая доступ к крепежным гайкам впускного коллектора.

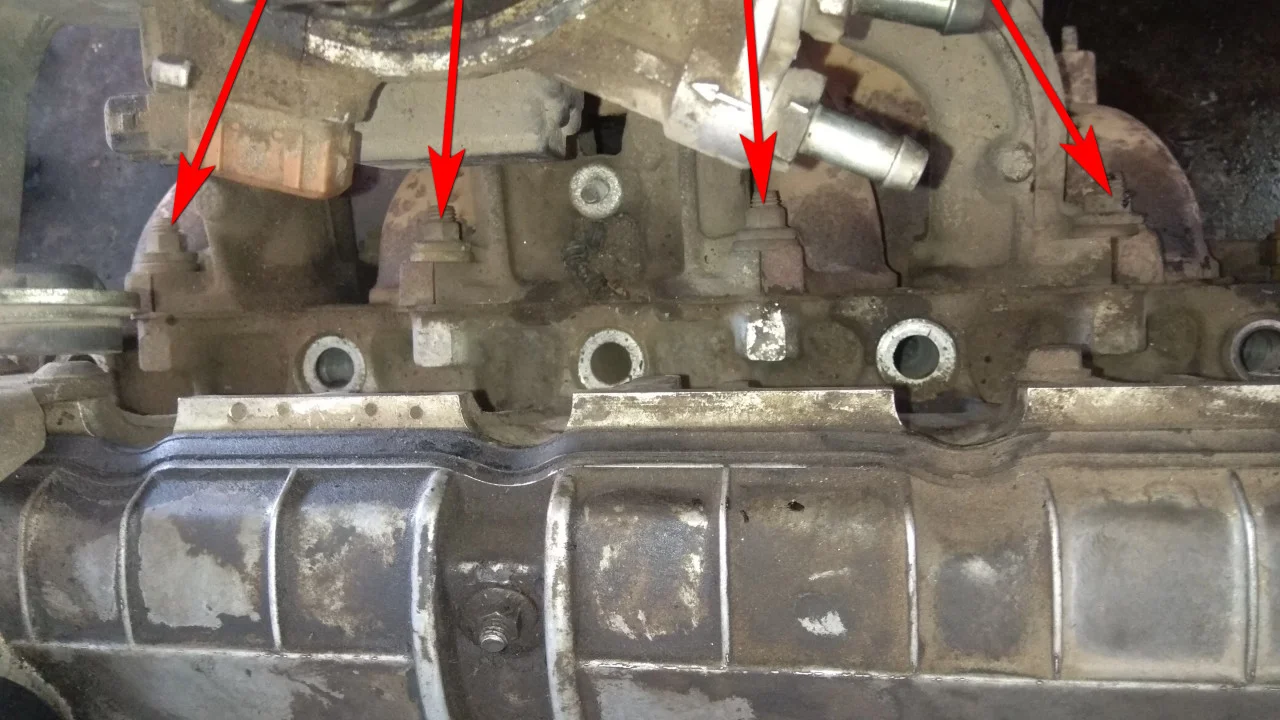

Ключом на 11 мм откручиваем четыре гайки сверху впускного коллектора. И еще две гайки соединяют одновременно впускной и выпускной коллектора. Открутив весь крепеж снимаем коллектора с головки.

Головкой на 19 мм откручиваем и еще один температурный датчик, который находиться со стороны коллекторов.

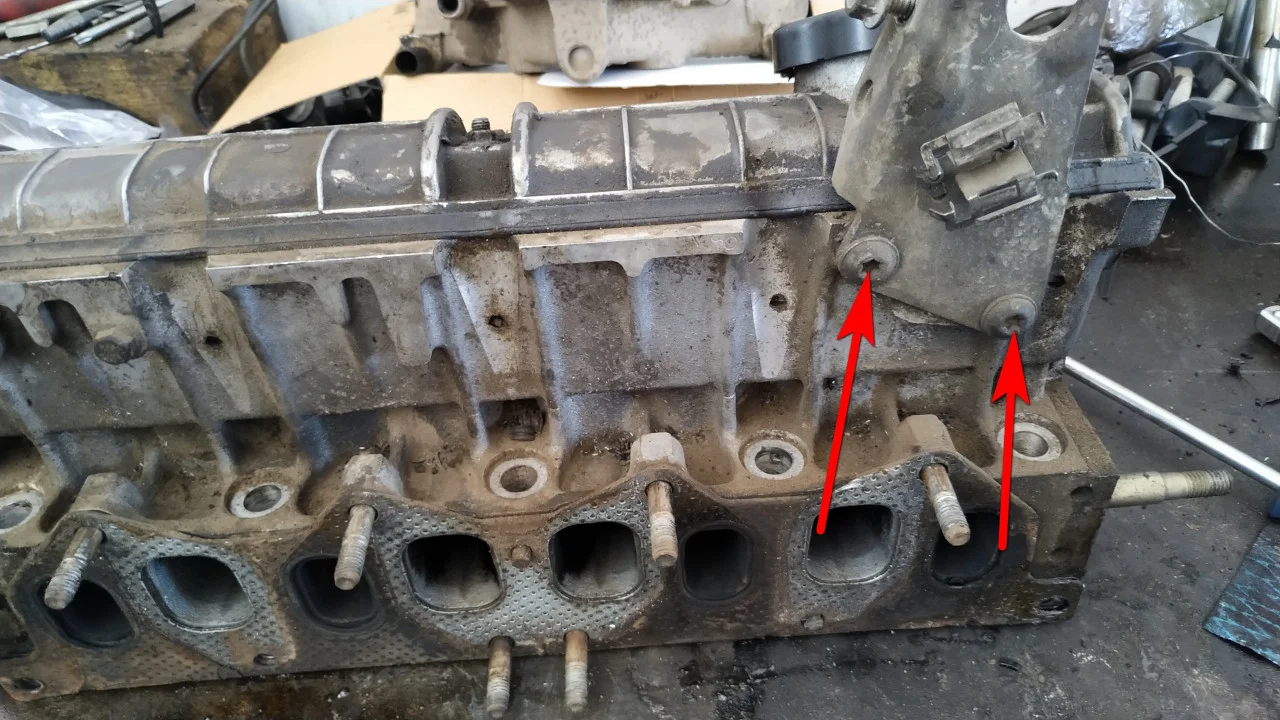

Ключом torx T40 откручиваем два болта крепления монтажного уха и снимаем его.

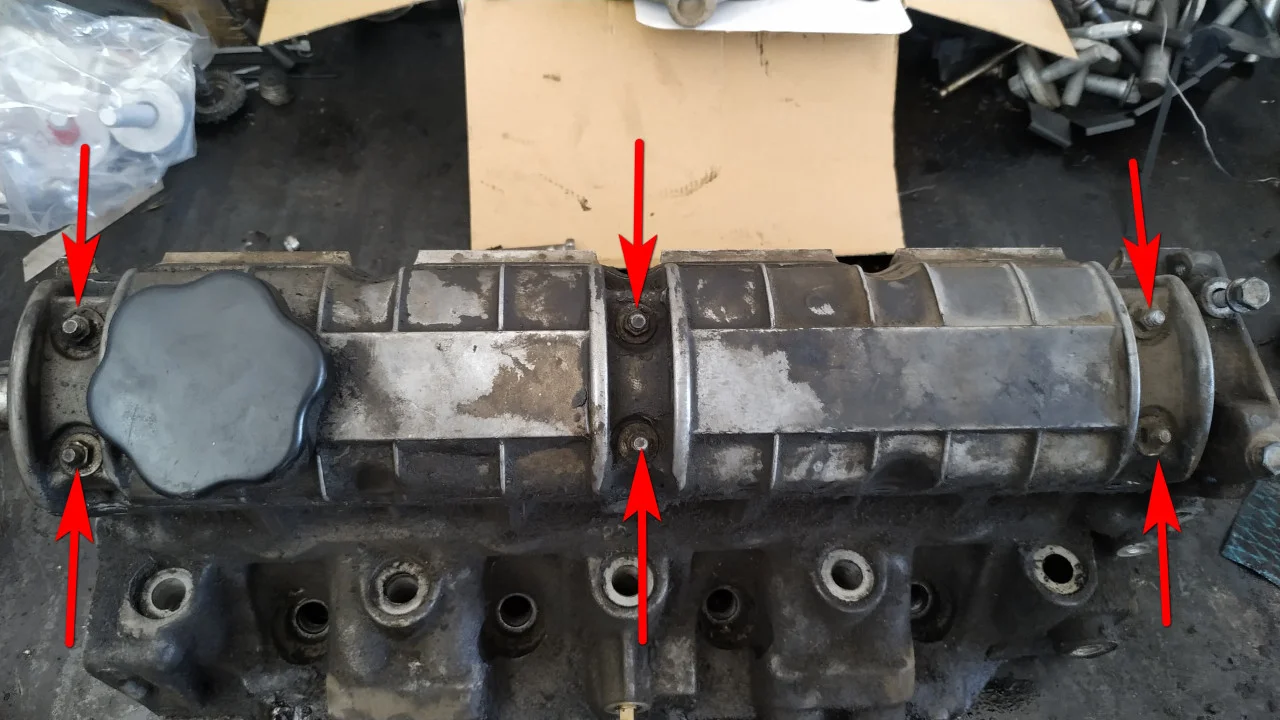

Когда с наружной стороны головки всё открутили, можно приступать к разбору внутренней части ГБЦ. Ключом на 10 мм откручиваем шесть крепежных гаек клапанной крышки и снимаем крышку.

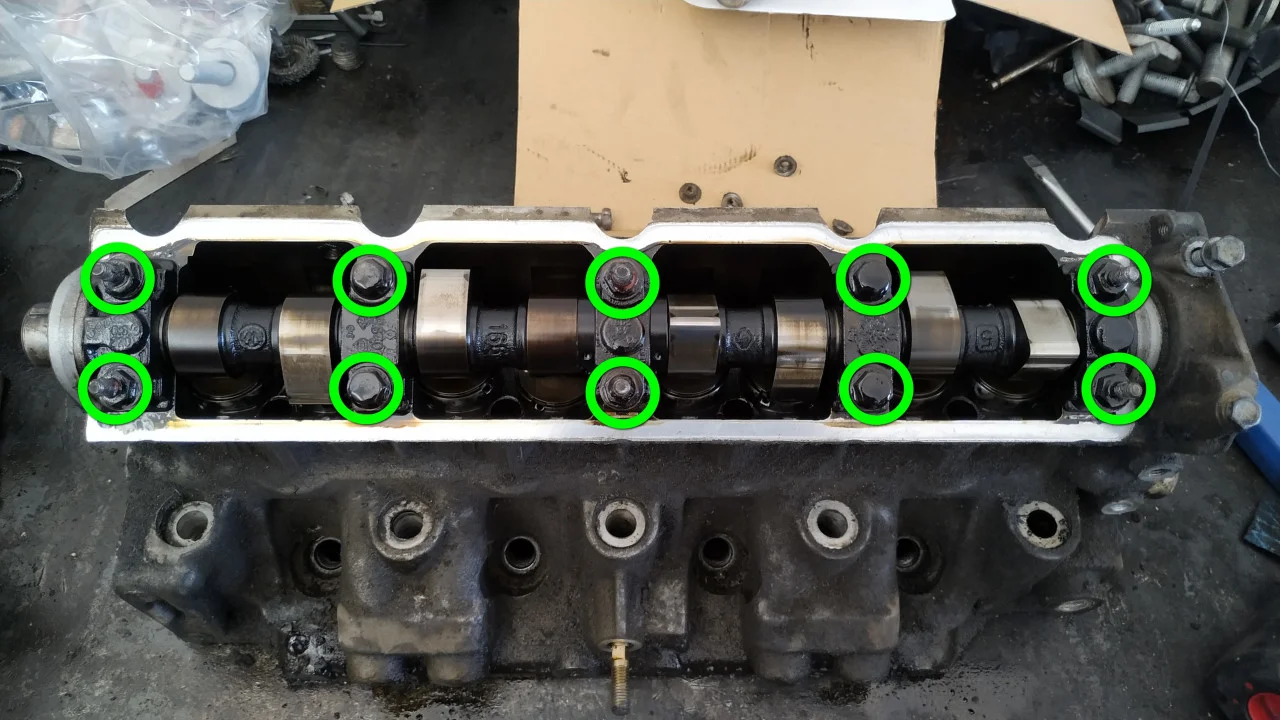

Далее будем снимать распределительный вал. Ключом на 11 мм откручиваем крепёжные болты и гайки бугелей распредвала.

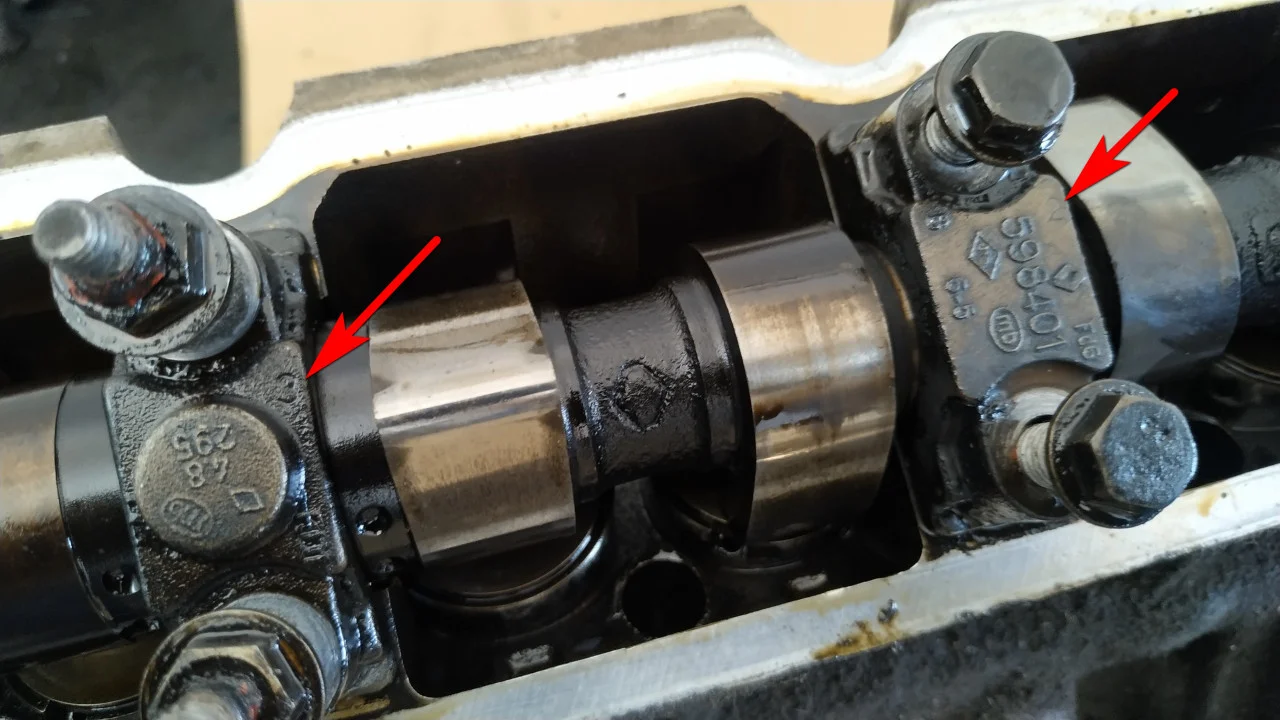

Обращаем внимание на то, что на бугелях уже установлены с завода цифры, обозначающие порядок установки бугелей. Но на данном двигателе, как и на многих французских автомобилях, порядок цилиндров считается справа налево. Поэтому не перепутайте бугеля при обратной сборке. Рекомендуем на бугелях установить свои метки.

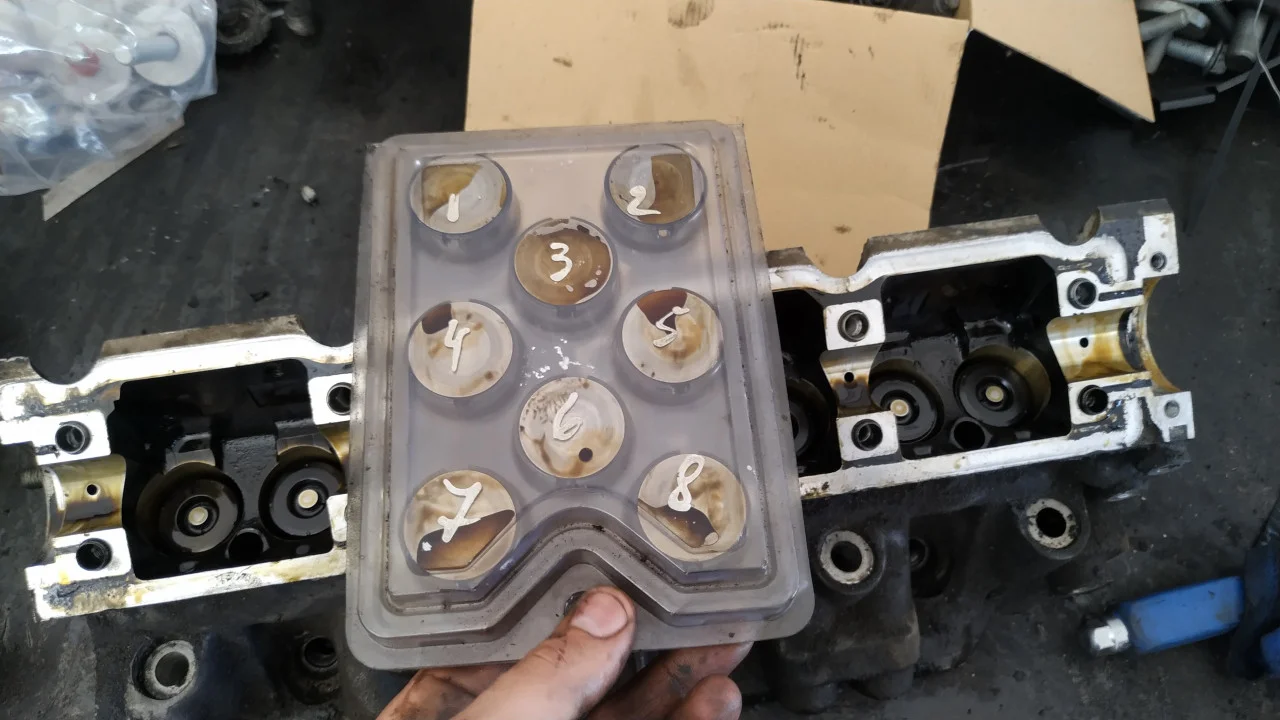

Сняли распредвал и начинаем вытаскивать регулировочные стаканчики тепловых зазоров клапанов.

Стаканчик также необходимо пометить и при обратной установке каждый стаканчик установить на своё место.

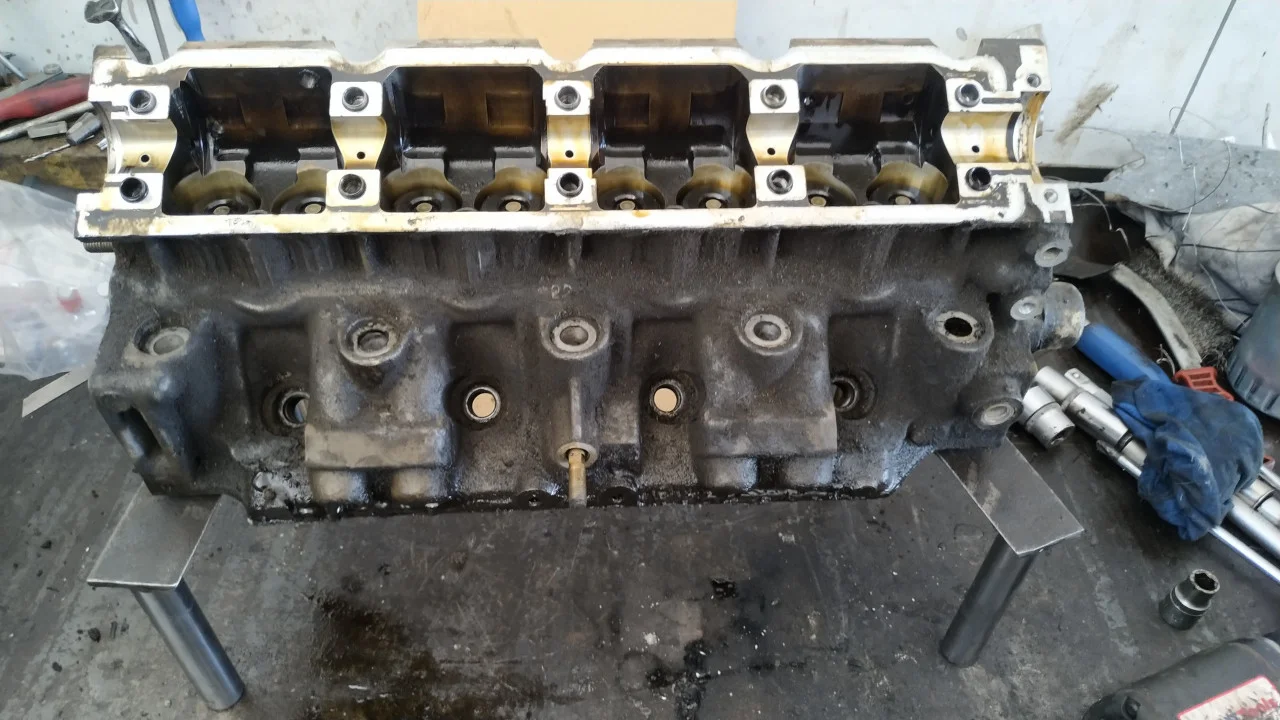

Далее мы будем рассухаривать клапана. Для этого лучше головку разместить на специальных подставках, чтобы доступ к клапанам был со всех сторон.

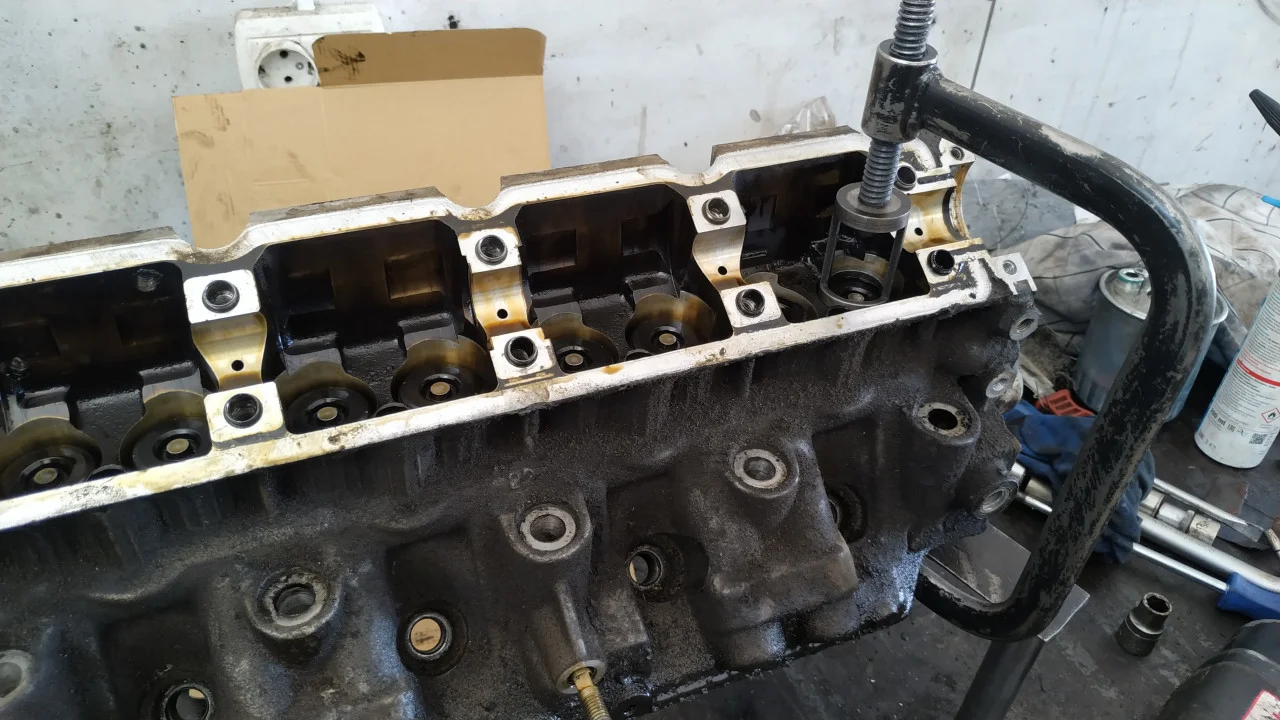

С помощью специального съемника для рассухарки клапанов, вдавливаем пружину клапана и магнитом или пинцетом снимаем сухарики клапана.

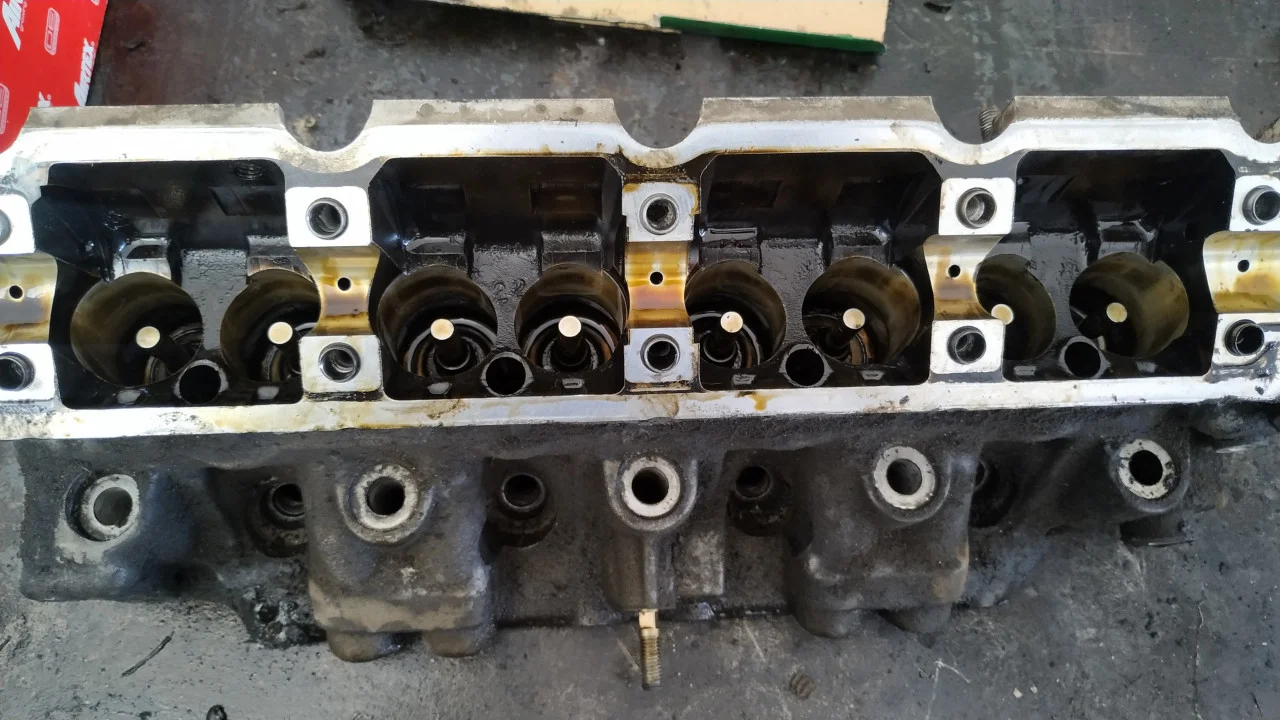

Рассухарили клапана и вытащили с головки все пружинки и тарелки клапанов.

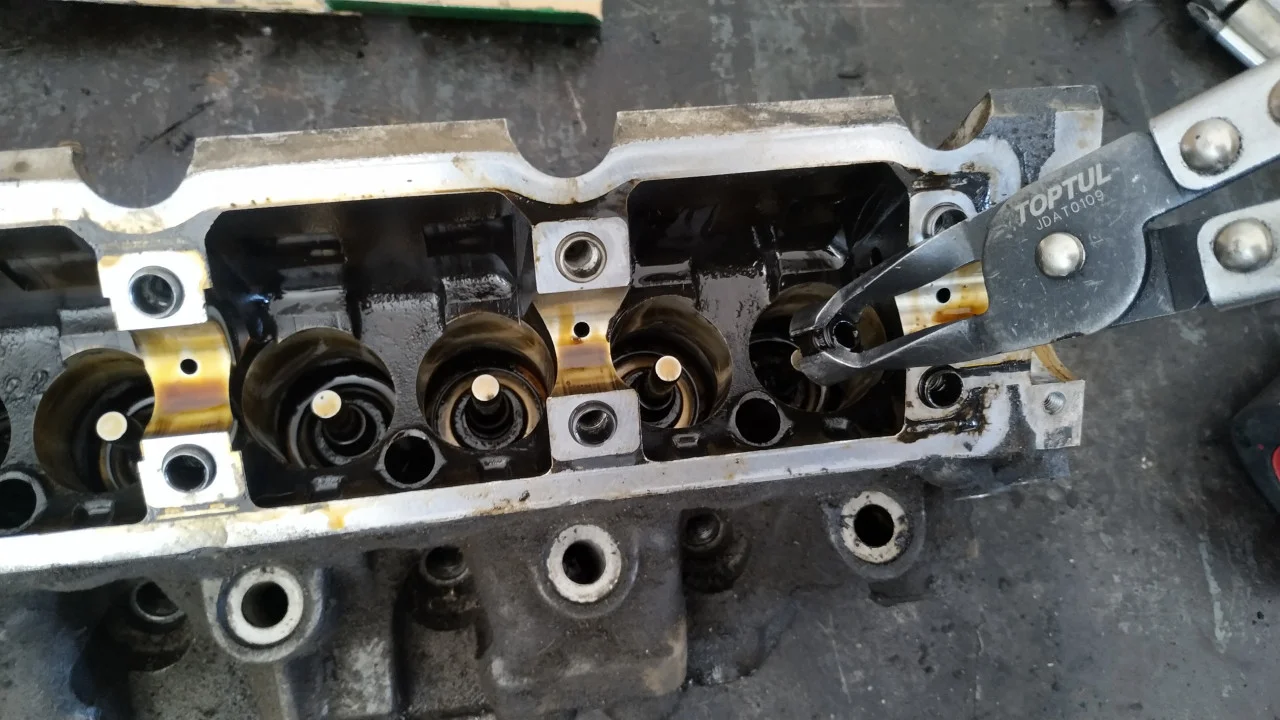

Снимаем сальники клапанов со всех клапанов. Удобно снимать сальники специальным съемником, как на фото.

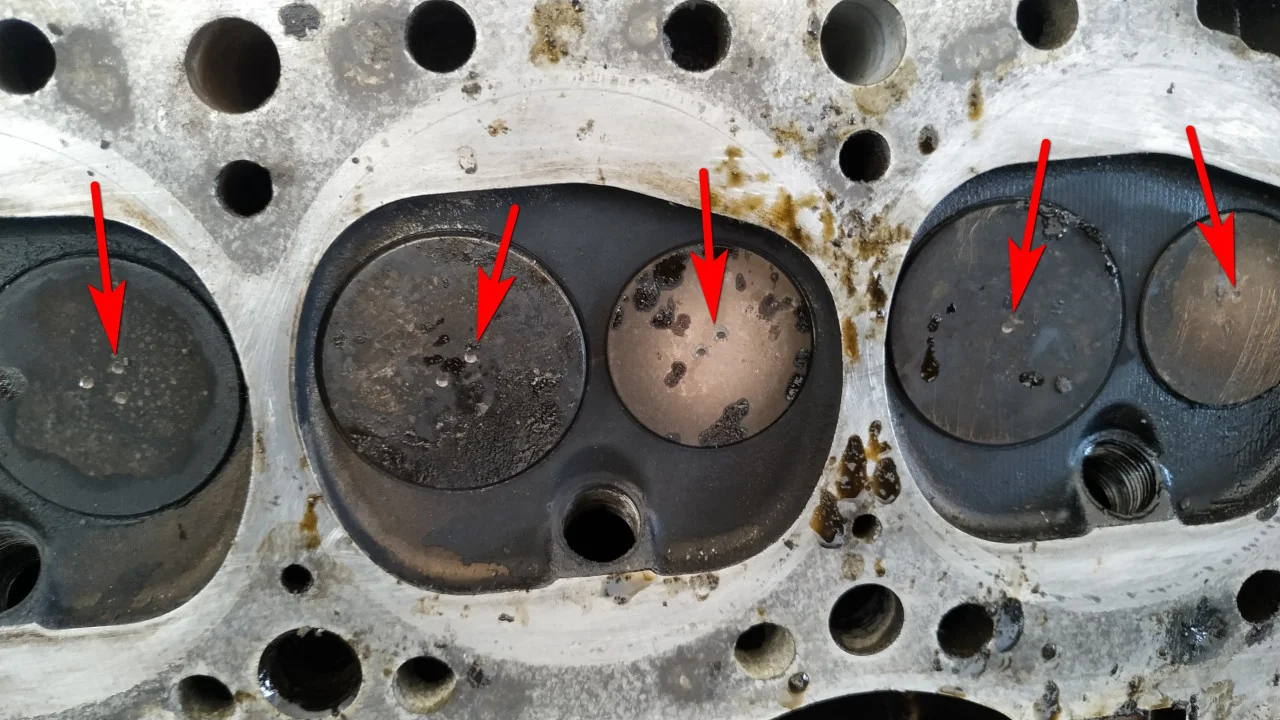

С помощью керна и молотка устанавливаем метки на клапанах, чтобы не перепутать какой клапан с какого места.

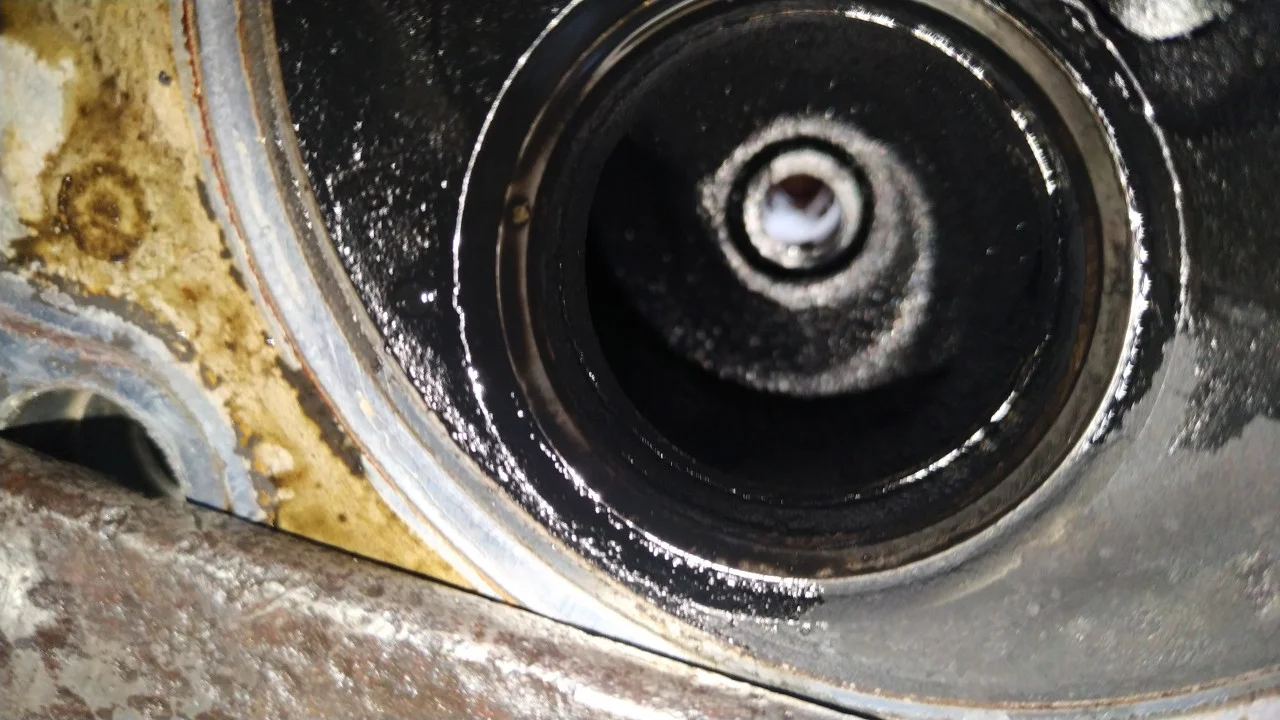

Вытаскиваем клапана и осматриваем их состояние. Осматриваем седло клапана. Проверяем люфт клапана в направляющей клапана. При большом люфте направляющие необходимо заменить.

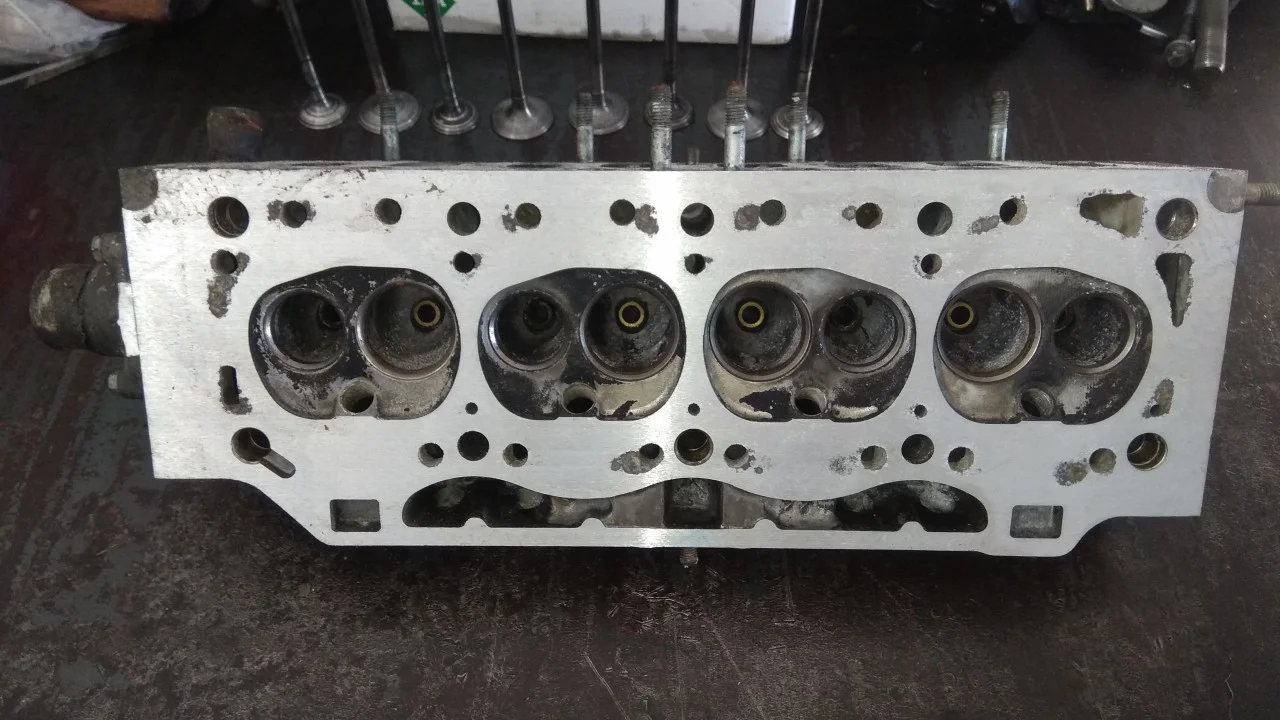

После разбора ГБЦ мы проверяли плоскость головки и обнаружили её кривизну. Поэтому головку блока цилиндров мы отвезли фрезеровщику для планирования плоскости. Клапана осмотрели и решили не менять, а только очистили их от образовавшегося на них нагара.

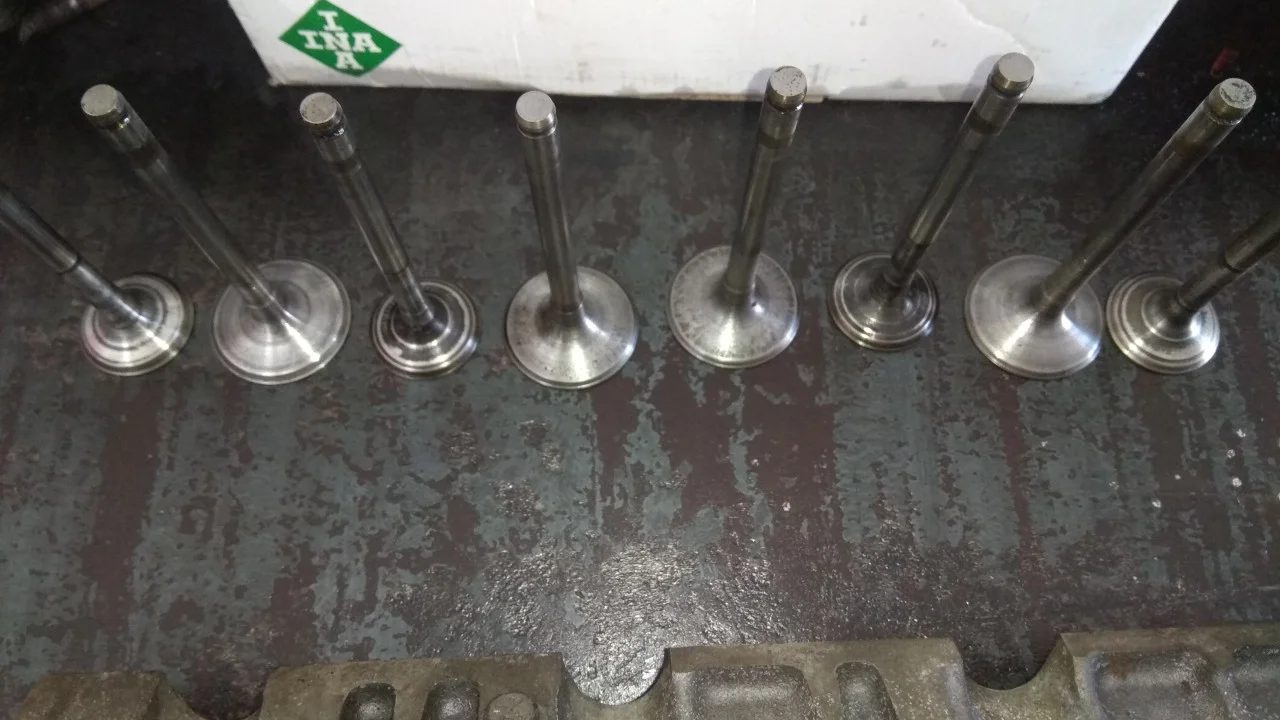

Теперь у нас всё готово для притирки клапанов к сёдлам в ГБЦ. Очищенные клапана выставляем возле головки в том порядке, в котором они были установлены в головке.

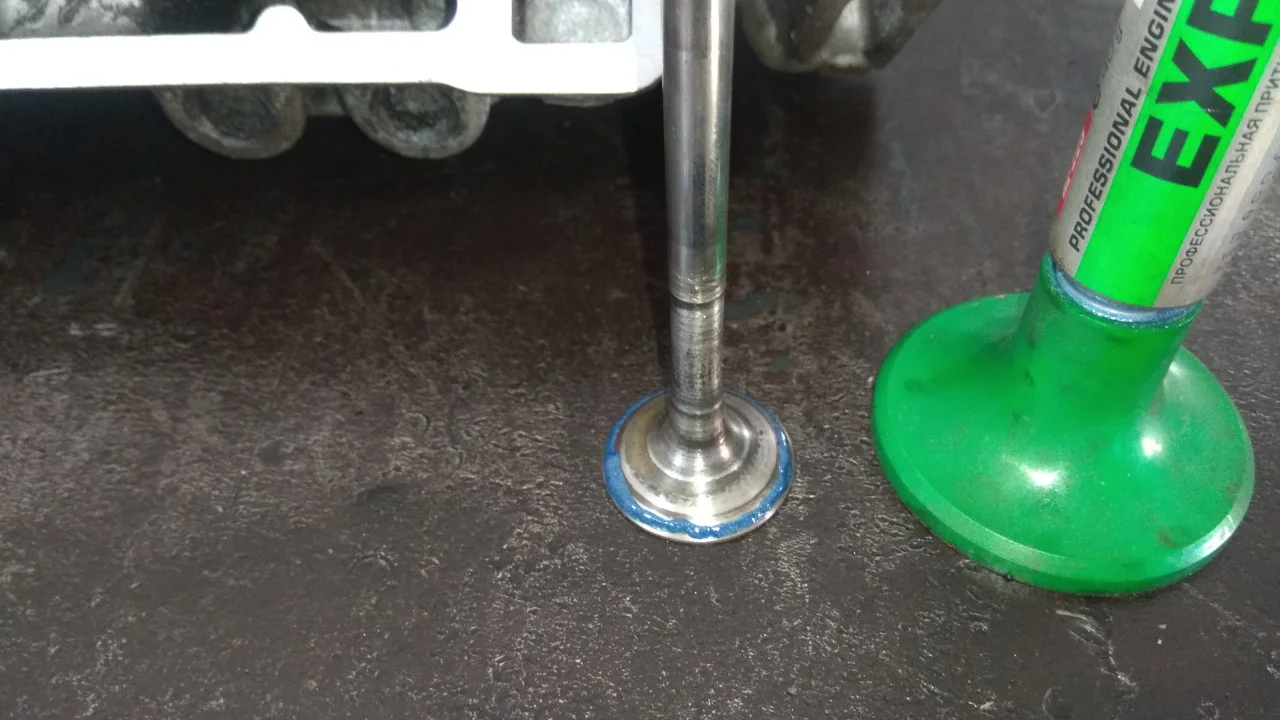

Наносим на клапан специальную притирочную пасту. Устанавливаем клапан в головку, на своё место.

С другой стороны клапана, надеваем держатель клапанов и фиксируем его на клапане с помощью ключа на 19 мм.

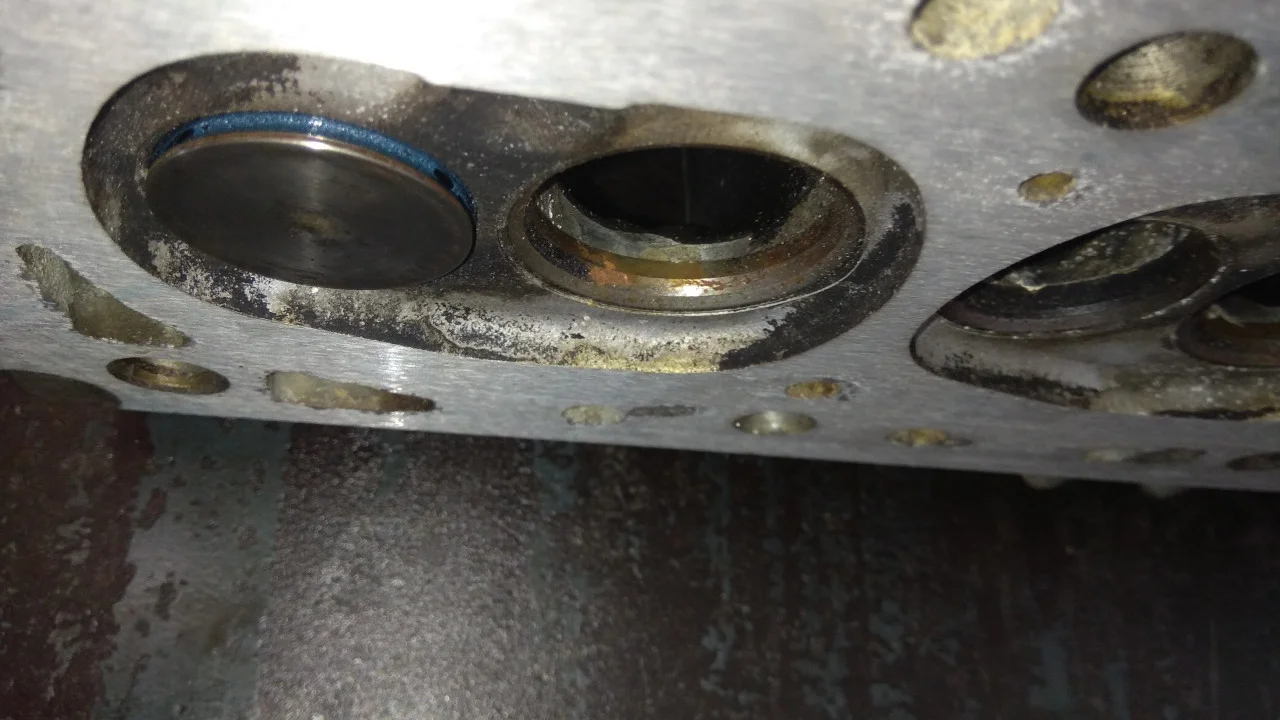

Крутим клапан за держатель то в одну, то в другую сторону. Периодически клапан то прижимаем к седлу, то отталкиваем его от седла.

После притирки всех клапанов чистой тряпкой необходимо убрать остатки пасты с клапанов и сёдел клапанов. Так как не химия не вода не смывает притирочную пасту.

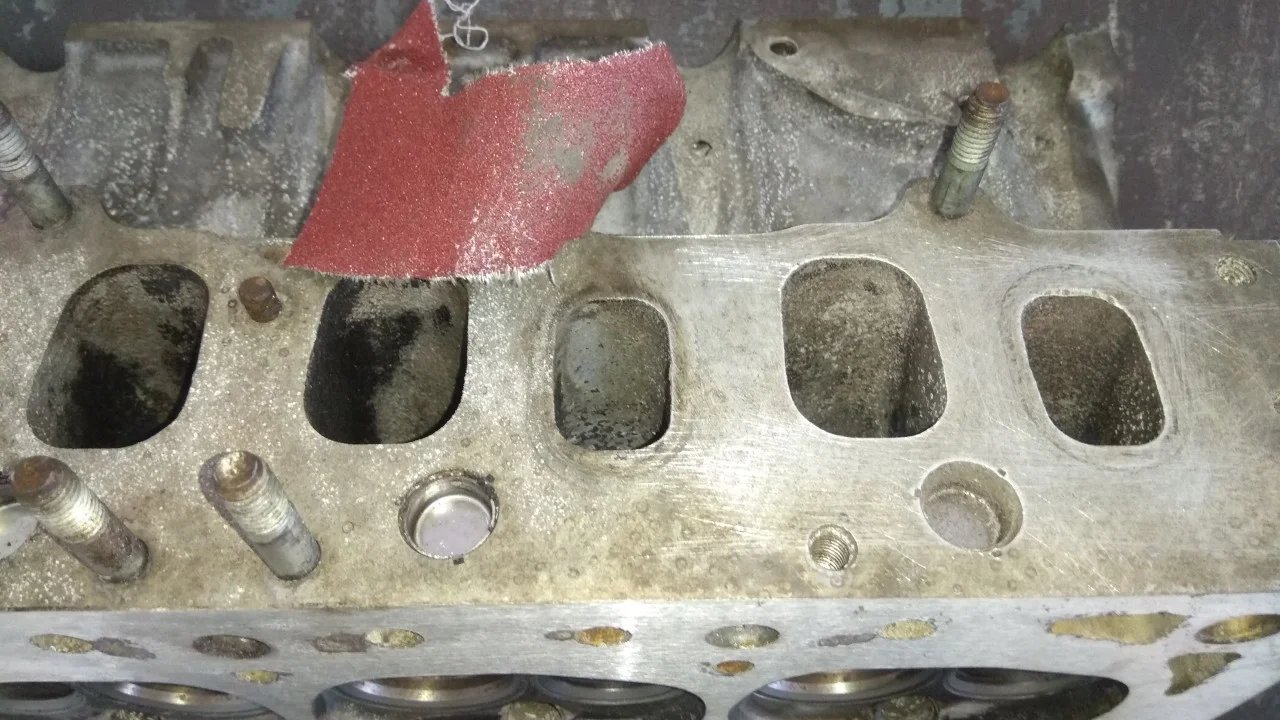

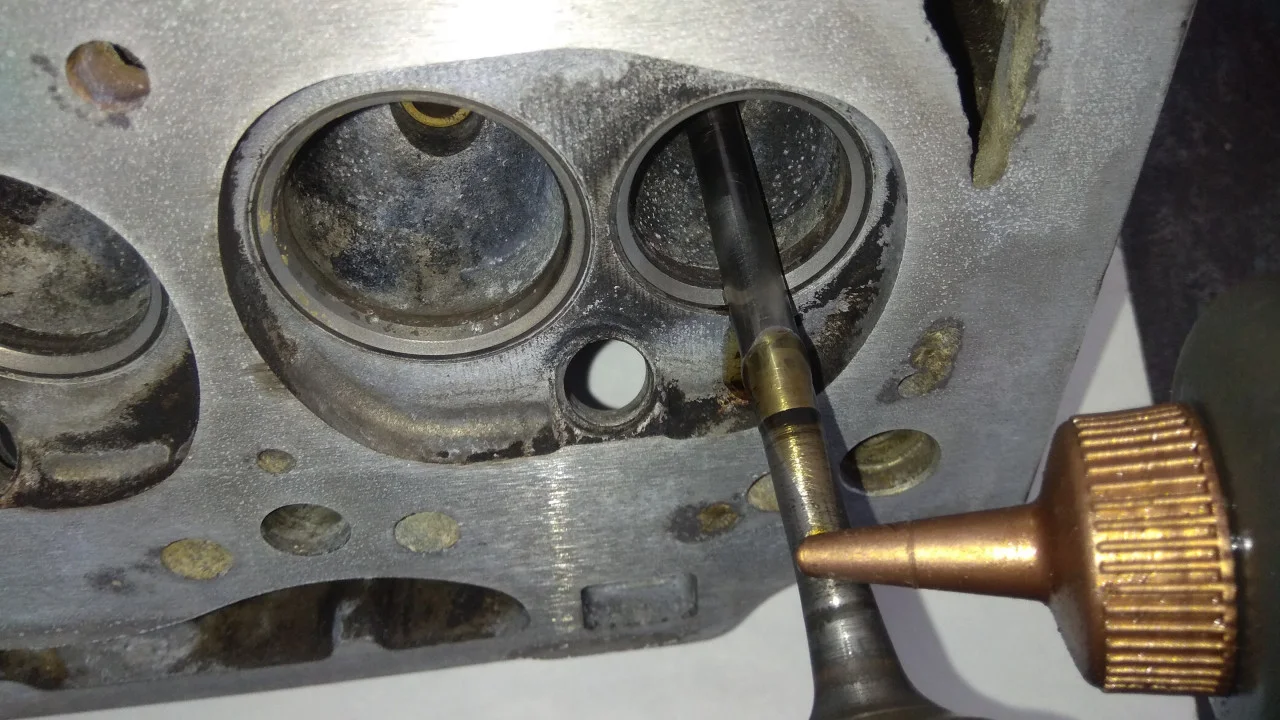

Сразу же, с помощью наждачной бумаги зачищаем все посадочные места на головке.

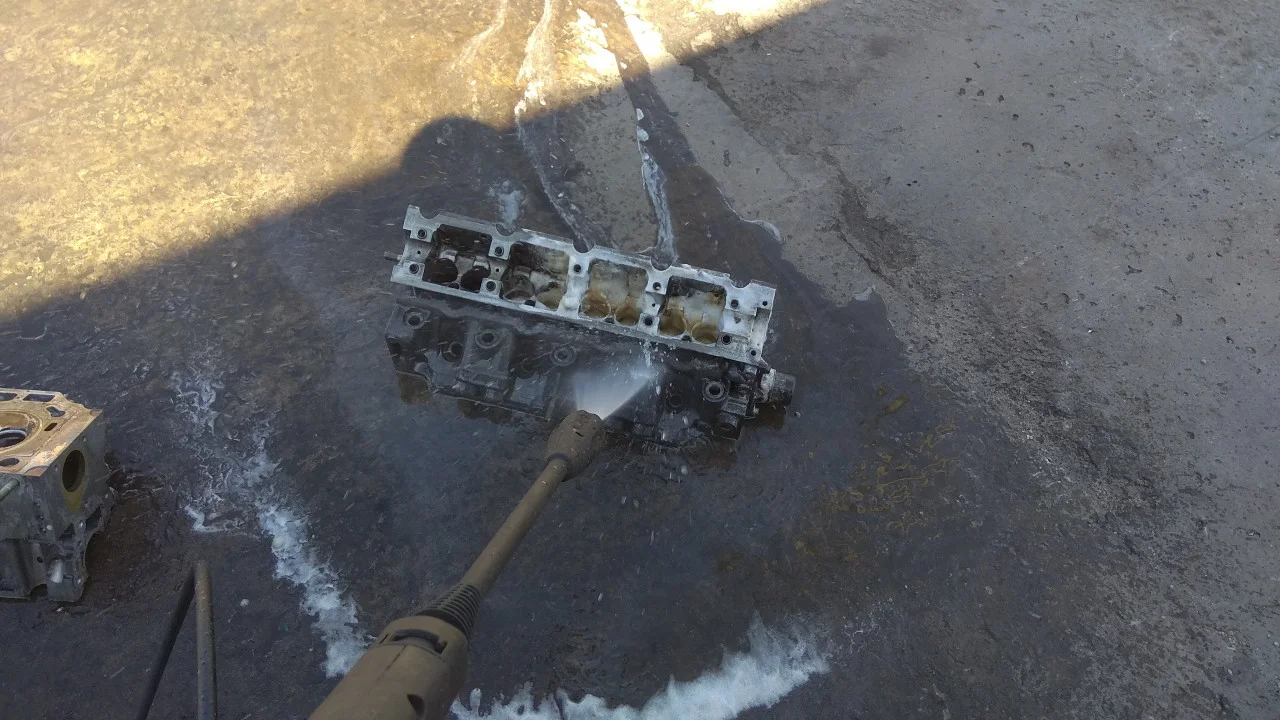

После всех процедур по очистке и притирки, необходимо еще раз сполоснуть ГБЦ, чтобы в ней не осталось мусора и стружки.

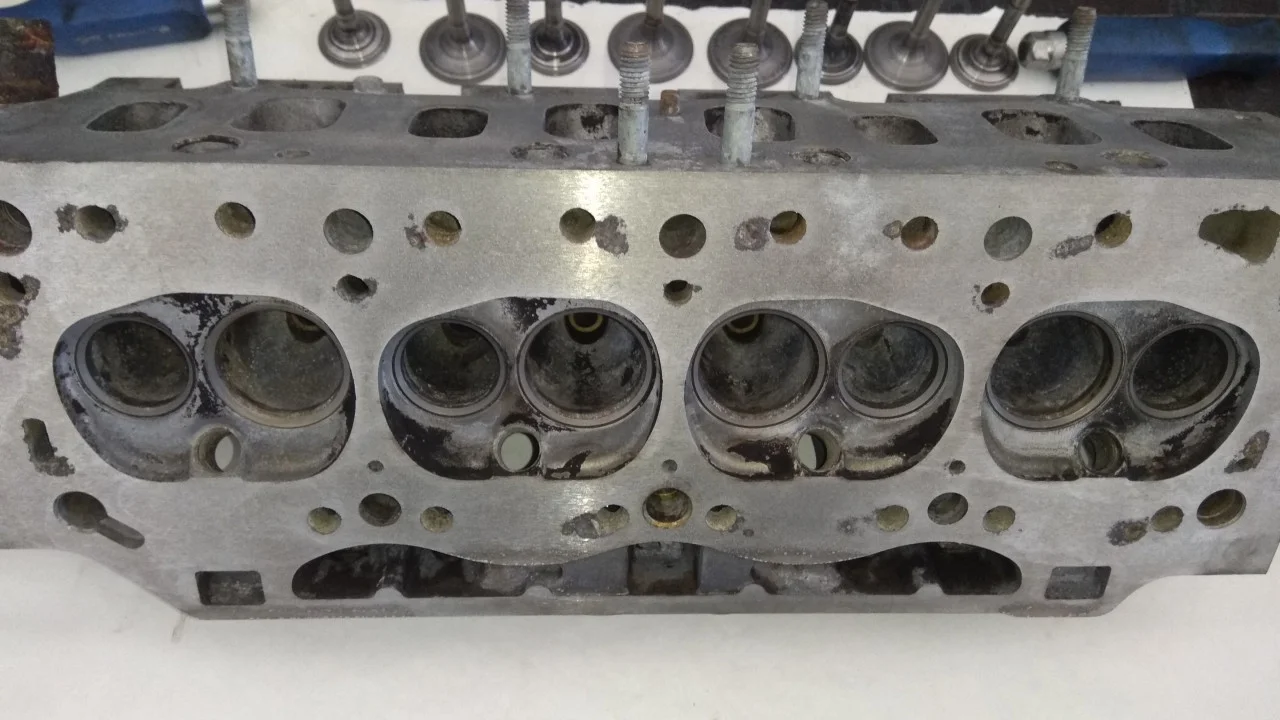

Помыли головку, продули её воздухом и высушили. Теперь можем приступать к сборке ГБЦ.

Устанавливаем на место все клапана, не путая их порядок установки. Ножки клапана необходимо обязательно смазывать моторным маслом.

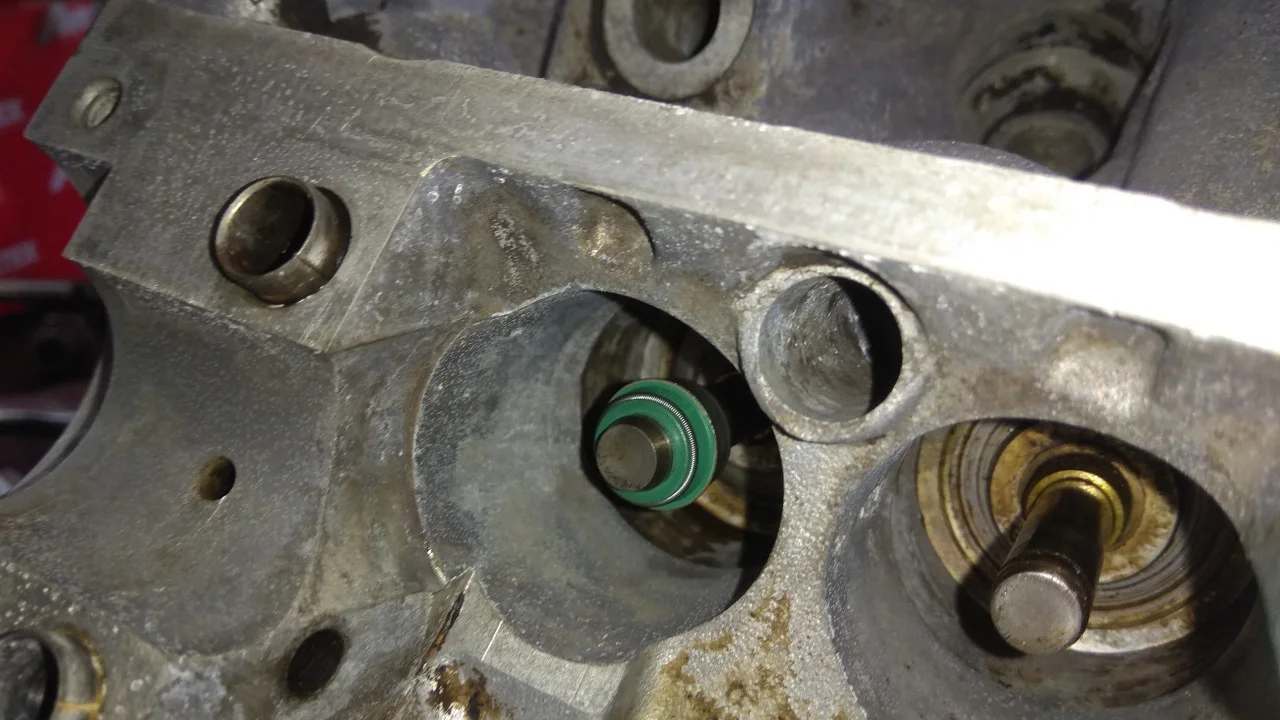

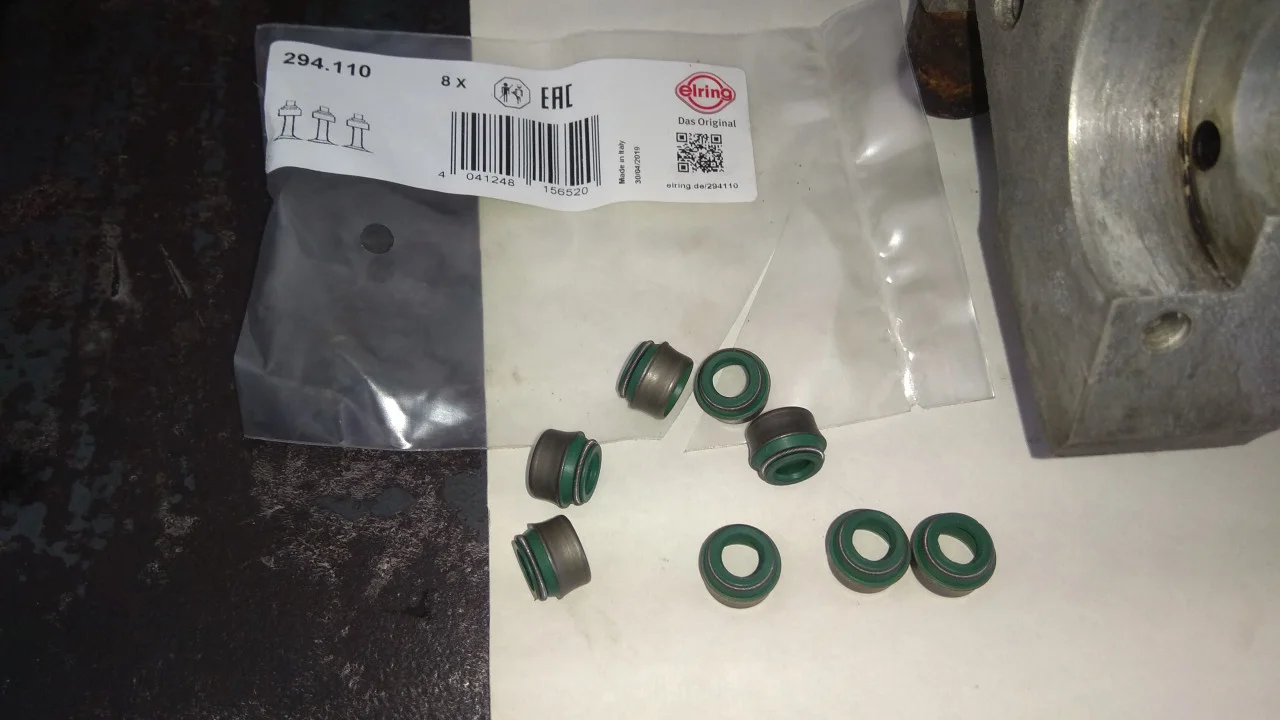

Установив клапана, надеваем на них сальники клапанов.

До своего посадочного места сальники проталкиваются до упора, свободно, руками.

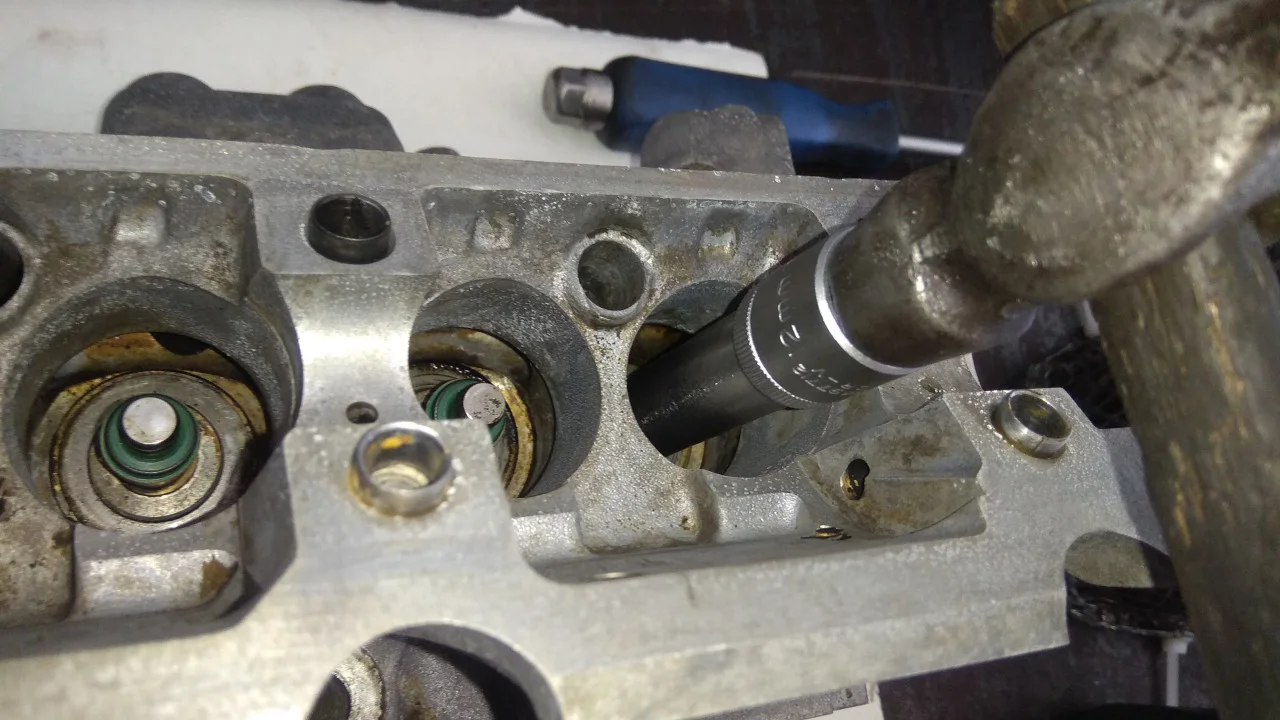

После с помощью молотка и удлиненной головки на 12 мм простукиваем сальники и усаживаем их на свои места.Когда сальник сядет на своё место, то звук от удара молотка об головку станет звонким, а не глухим.

Посадив сальники на свои места, устанавливаем нижние шайбы, пружины и верхние шайбы клапанов.

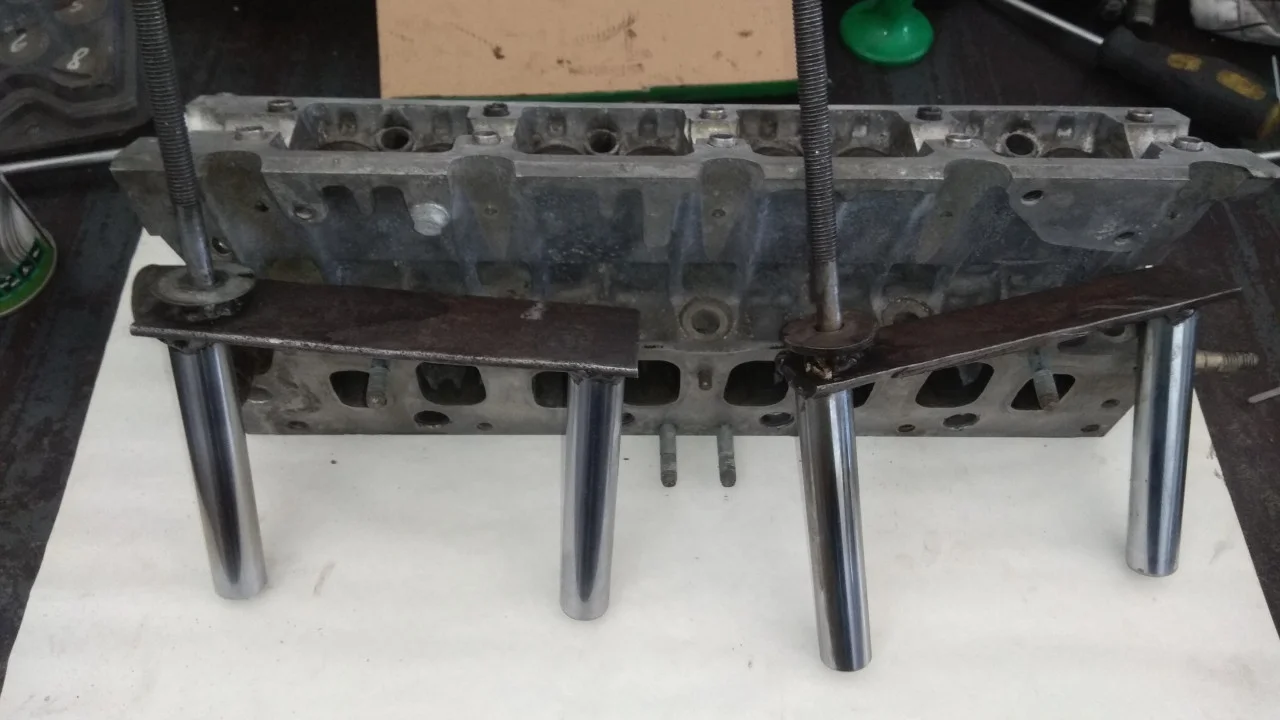

Снова устанавливаем головку на специальные подставки.

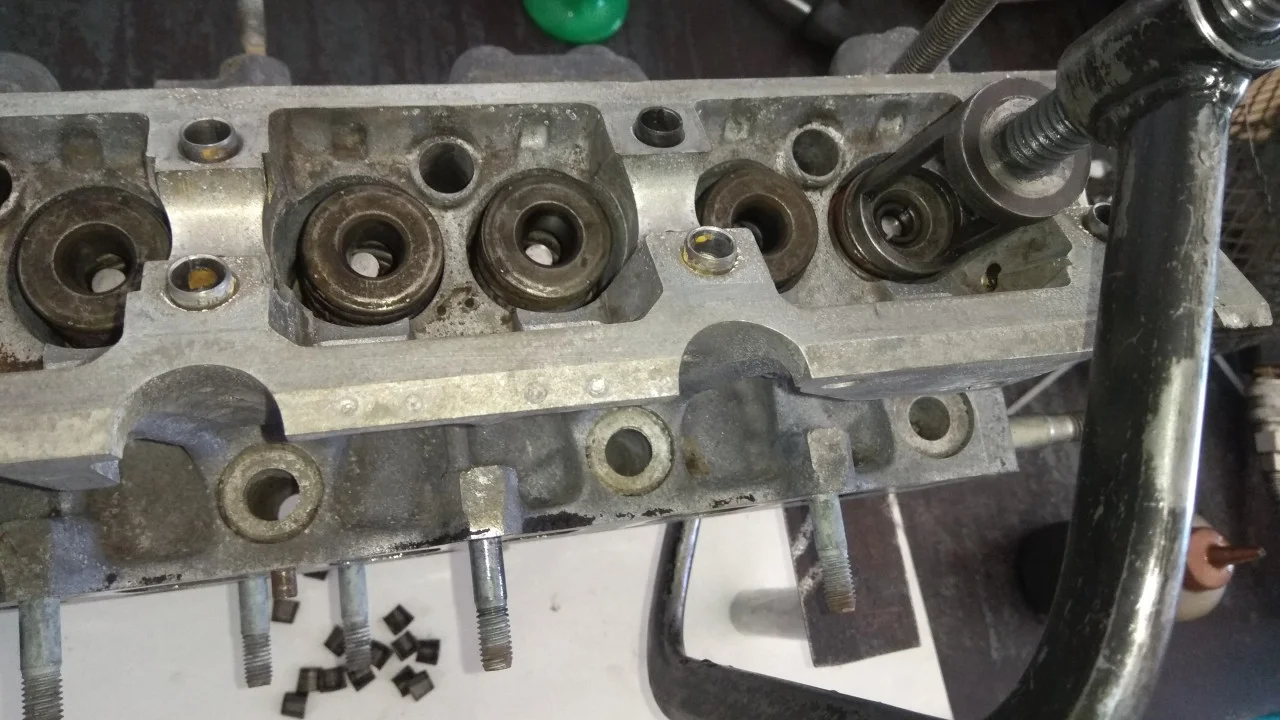

И засухариваем все клапана, вдавливая снова пружины клапанов и аккуратно, с помощью пинцета, вставляя сухарики.

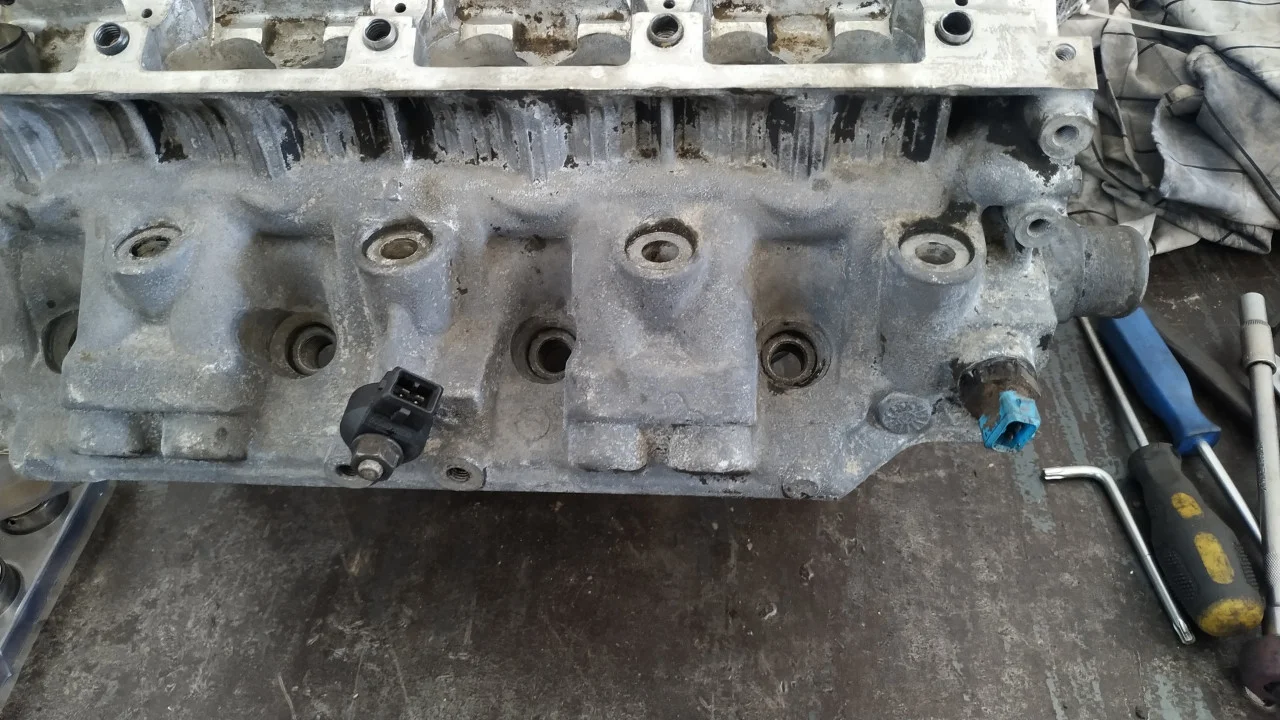

Прикручиваем на свои места снятые ранее датчики.

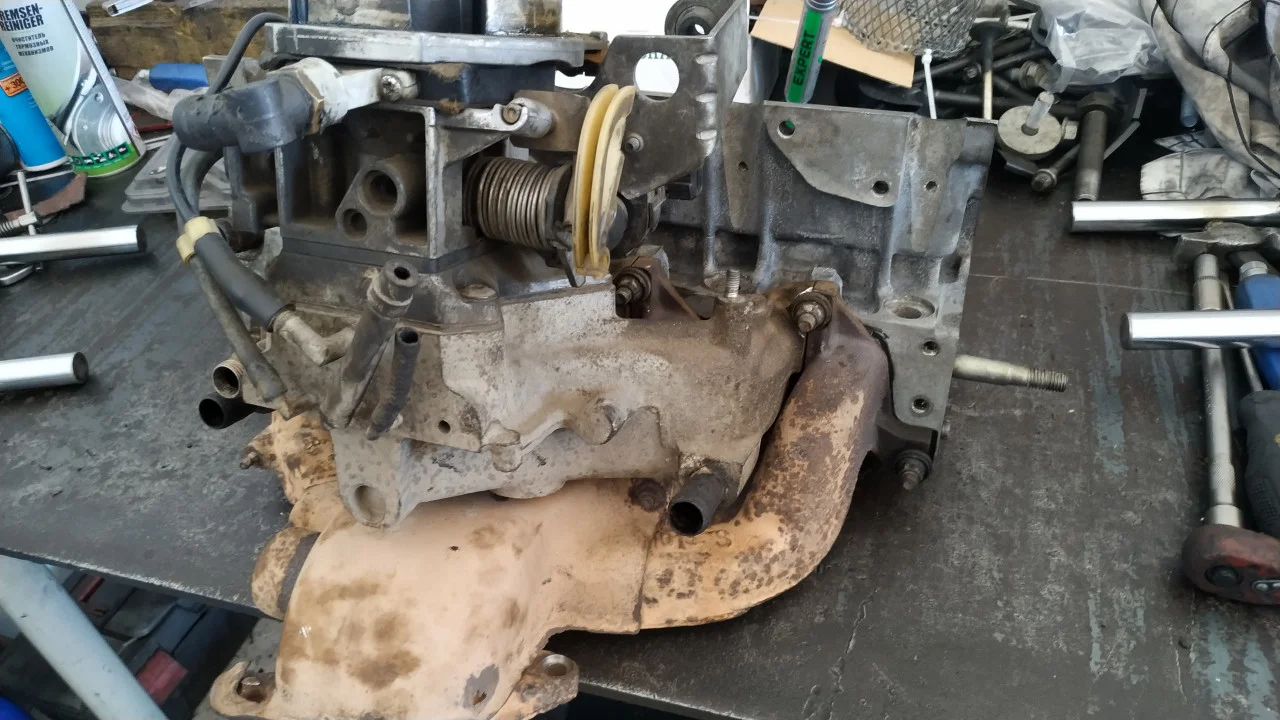

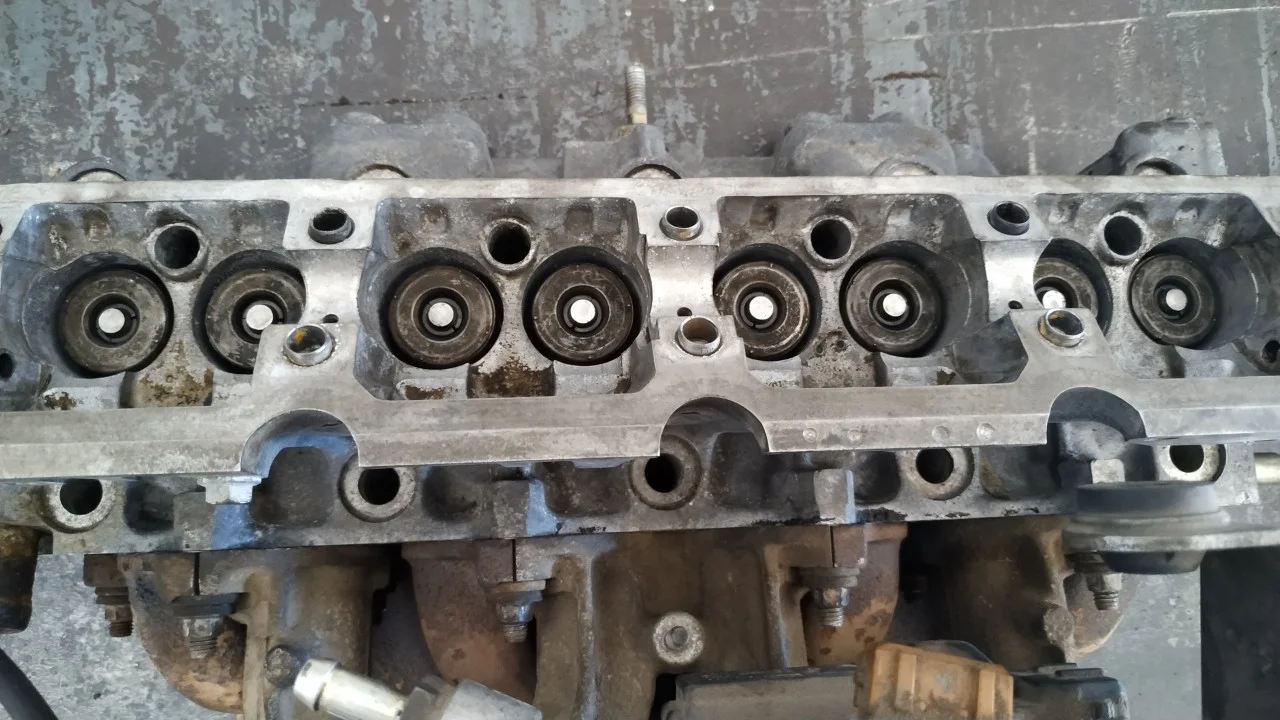

Устанавливаем на место коллектора, установив заранее новые прокладки.

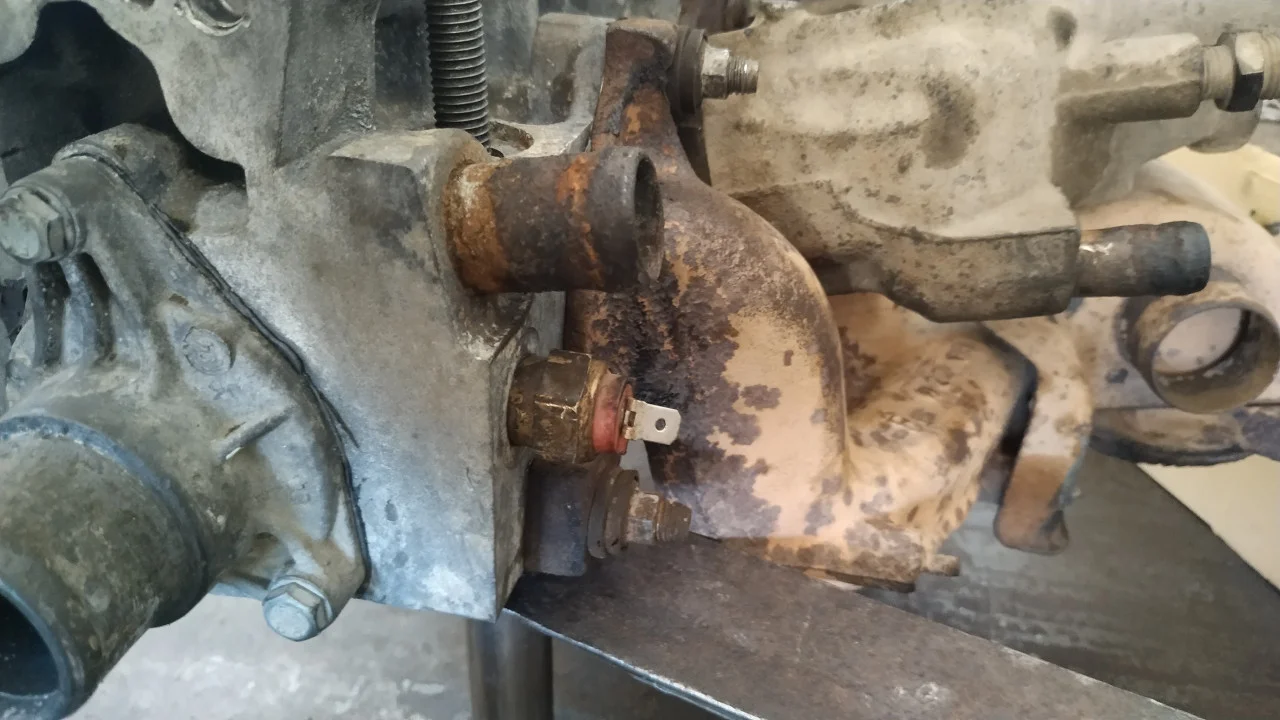

Не забываем прикрутить еще один температурный датчик, снятый ранее.

Устанавливаем стаканчики клапанов, в том порядке в котором стояли. Устанавливаем на место распредвал. Проверяем тепловые зазоры клапанов. Устанавливаем клапанную крышку.

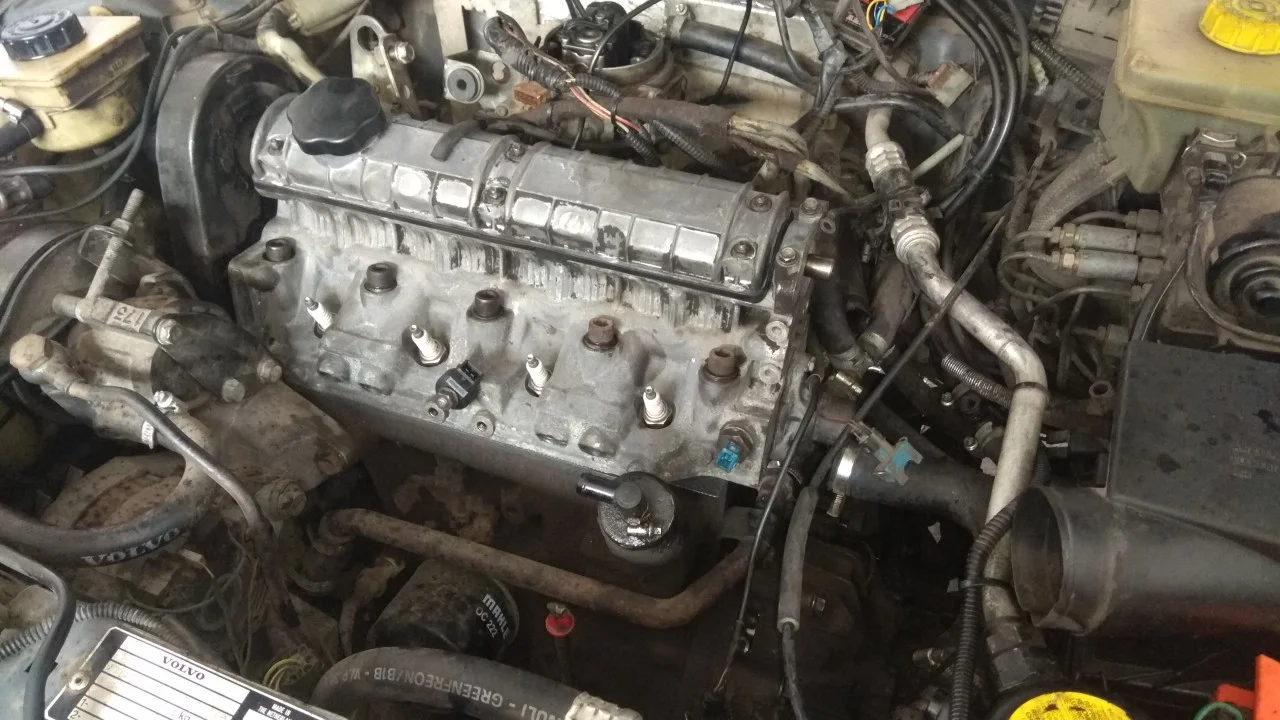

Устанавливаем головку на двигатель. Затягиваем крепежные болты ГБЦ с нужным моментом. Подключаем к ГБЦ все патрубки, провода и ГРМ.
