Замена прокладки ГБЦ и чистка дроссельной заслонки VW Passat 1.6 AHL (B5)

Потихоньку все открутили и вот она, головка у нас в руках. Я уже писал выше, что не слил антифриз из блока, поэтому немного получилось сыро и не красиво. Пришлось откачивать антифриз из цилиндров и отверстий для болтов (колодцы болтов вычистить обязательно, если останется жидкость, то при затяжке, блок может просто расколоть).

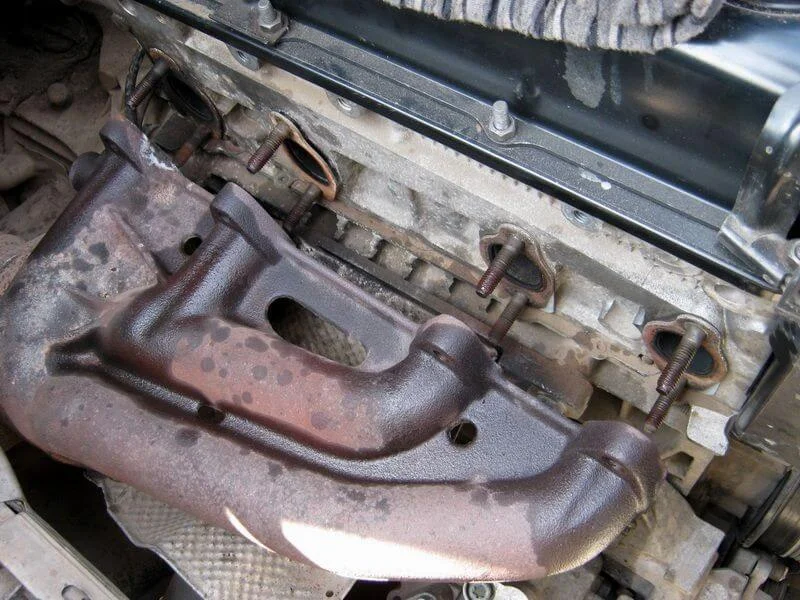

Теперь приступим к снятию выпускного коллектора. Честно говоря переживал, как открутятся гайки, но все прошло гладко, никаких проблем не возникло. Отворачиваем восемь гаек (четыре сверху, четыре снизу) и аккуратно снимаем коллектор со шпилек. После этого он сам отходит вниз и в сторону, не мешая дальнейшей работе.

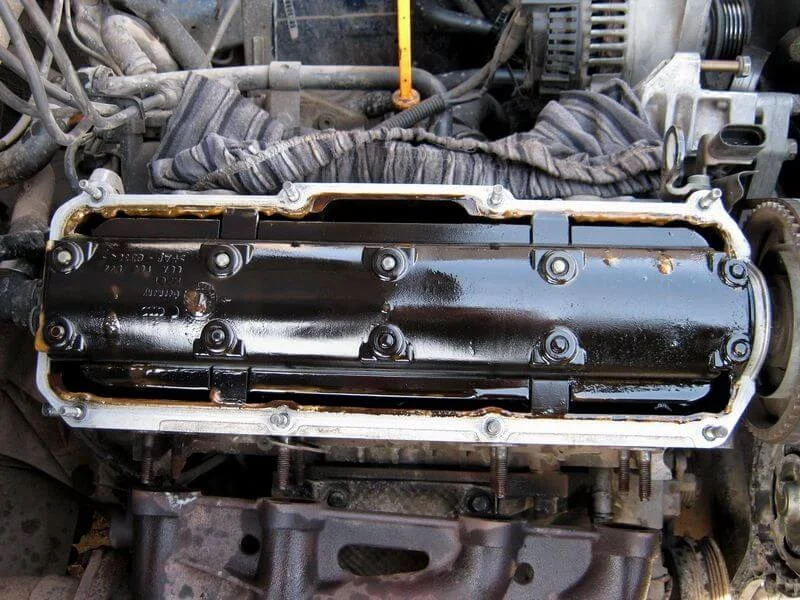

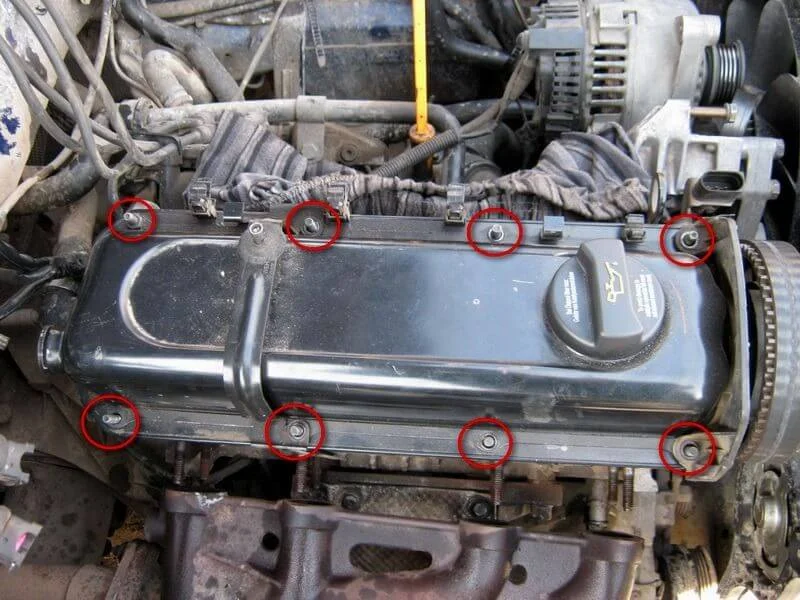

Все, двигатель освобожден от всего лишнего, начинаем снимать головку блока. Отворачиваем восемь гаек крепления клапанной крышки и снимаем ее.

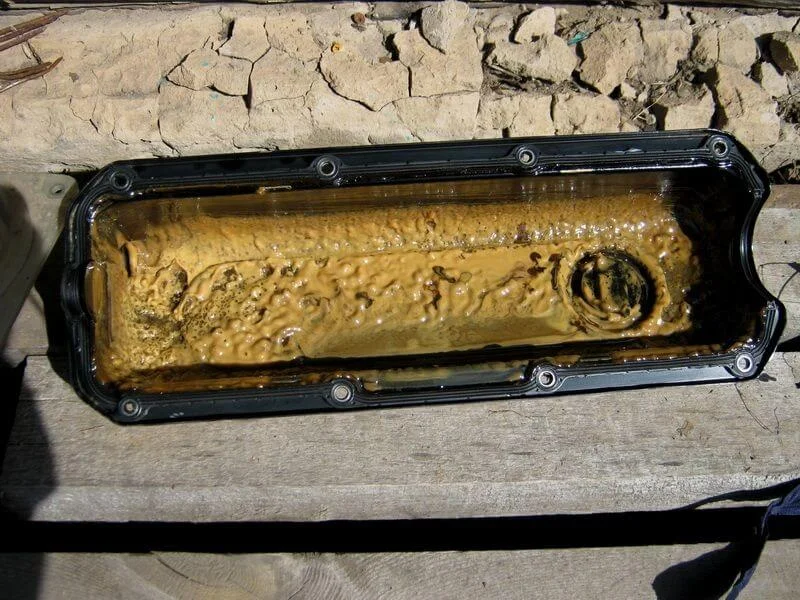

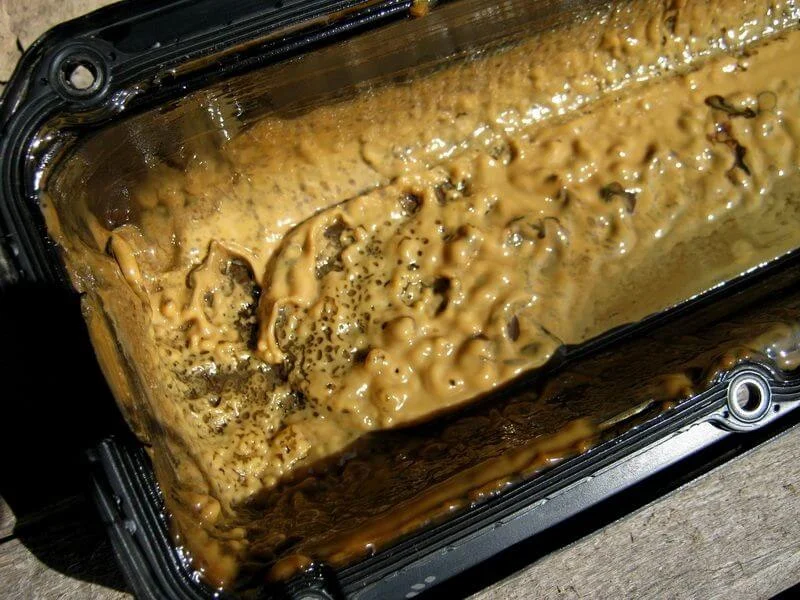

Увиденное ужасает.

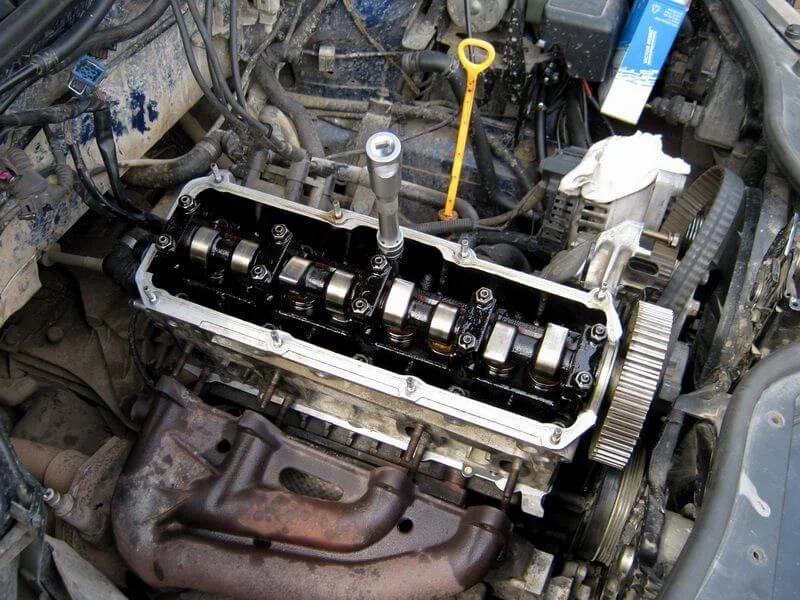

Снимаем маслоотражатель.

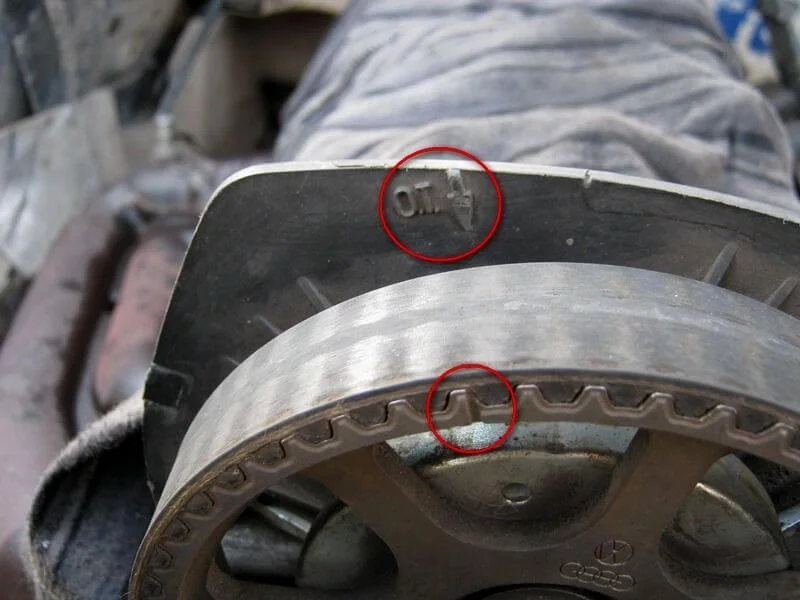

Чтобы в дальнейшем не заморачиваться с положением распредвала и коленвала, выставляем их положение по меткам. Если в дальнейшем не придется снимать распредвал и коленвал, обратная сборка пройдет просто, сами по себе они никуда не сдвинутся.

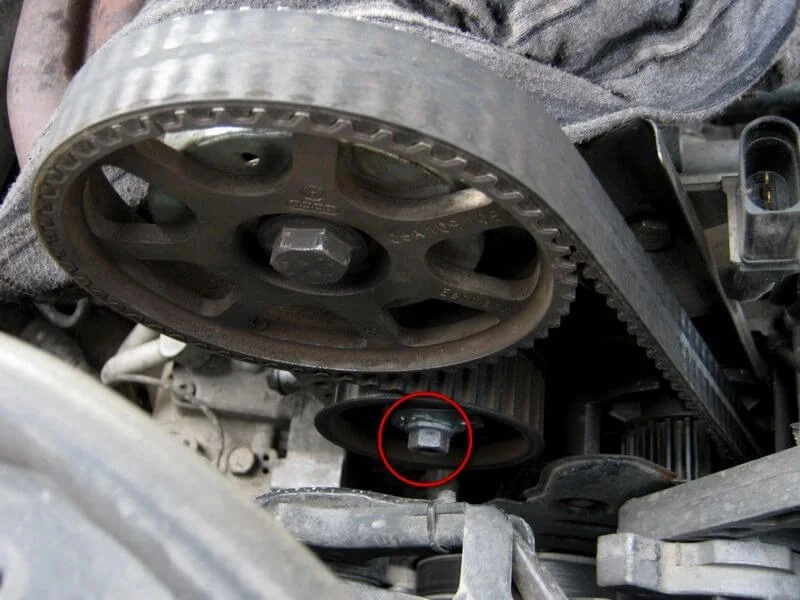

Отворачиваем гайку крепления натяжного ролика ремня ГРМ, ослабляем натяжение и скидываем ремень с шестерни распредавала.

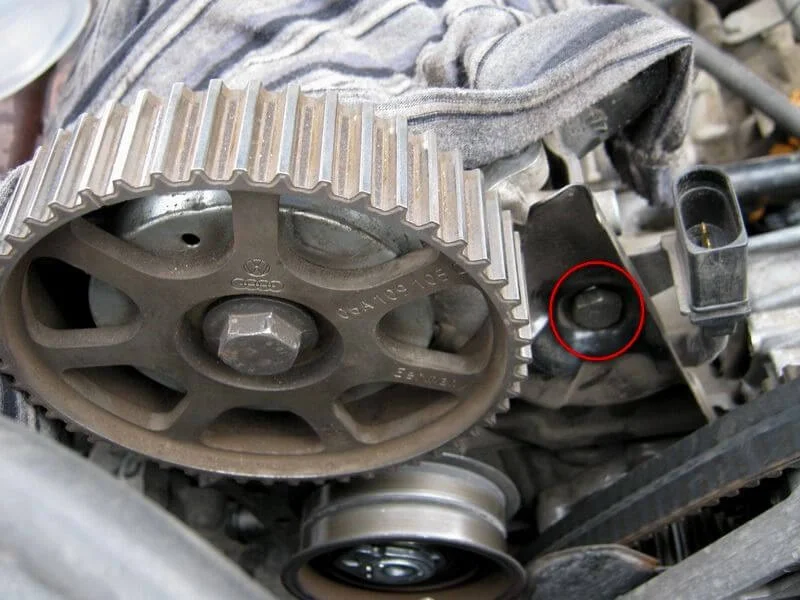

Отворачиваем болт крепления защитной пластинки и все, головку можно откручивать и снимать.

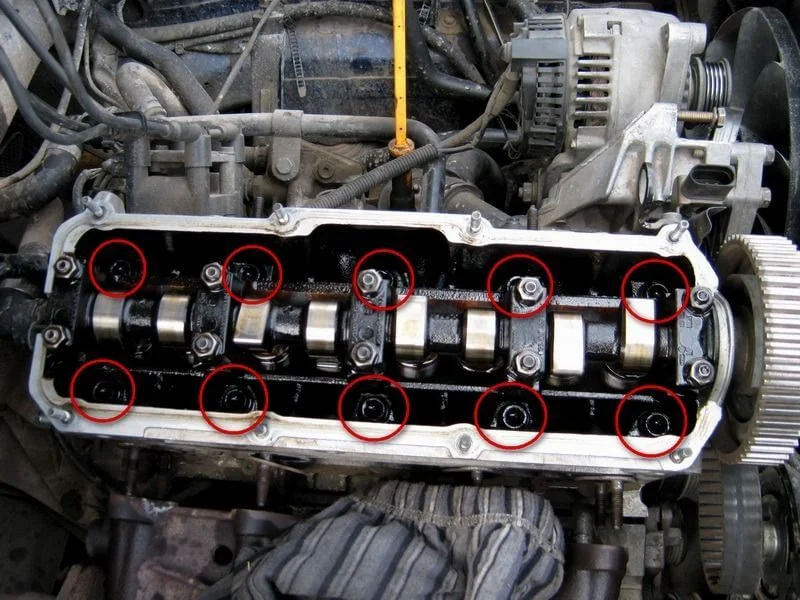

Начинаем постепенно, понемногу ослаблять, а потом и откручивать десять болтов крепления ГБЦ строго согласно схемы, чтобы головку блока не повело.

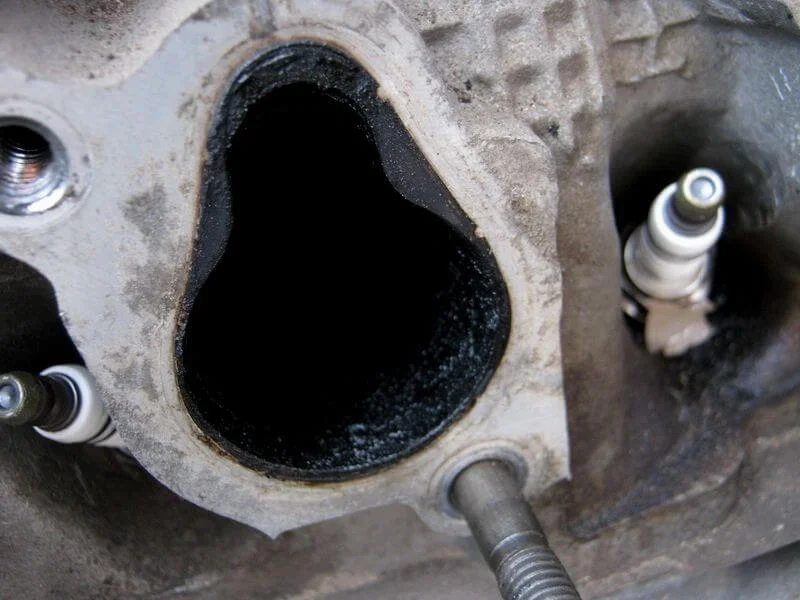

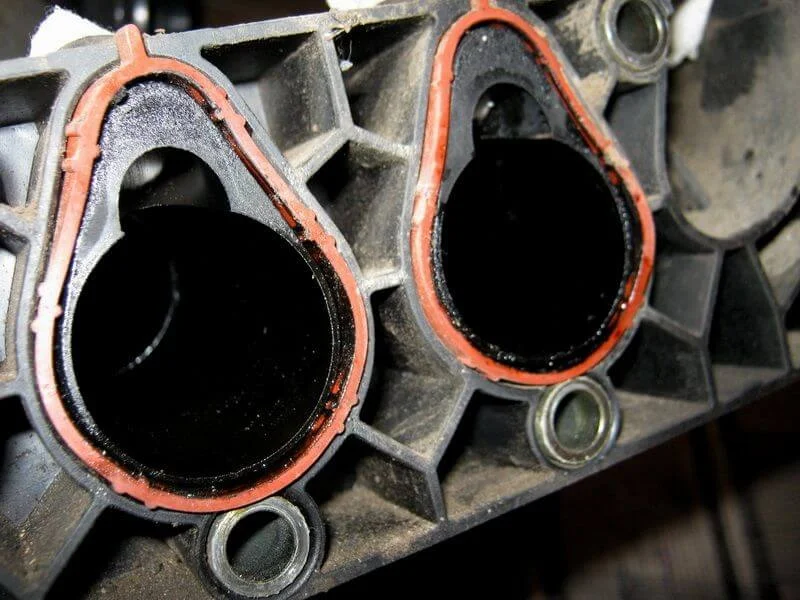

Затем снимаем впускной коллектор и вот что видим:

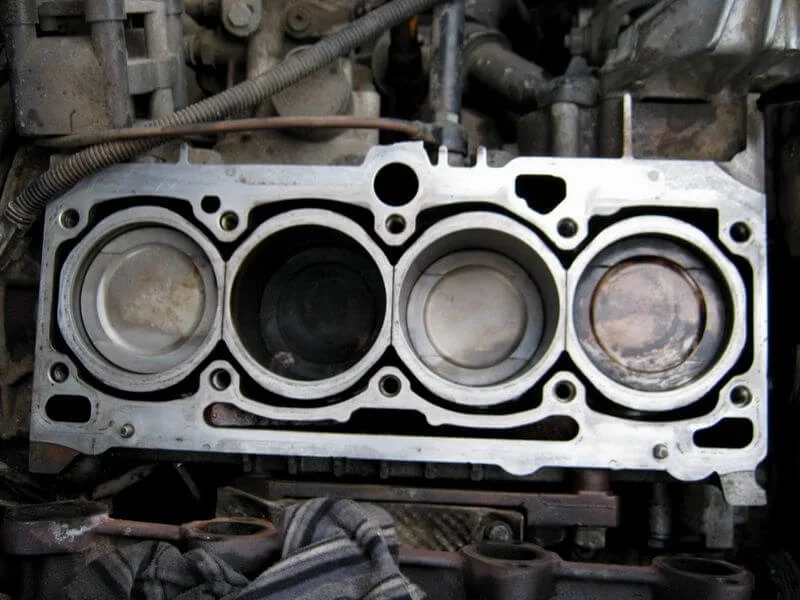

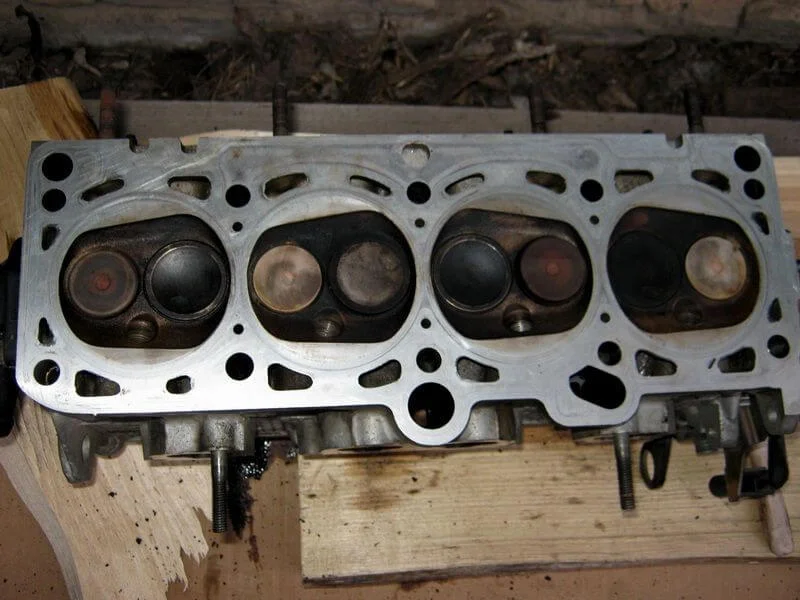

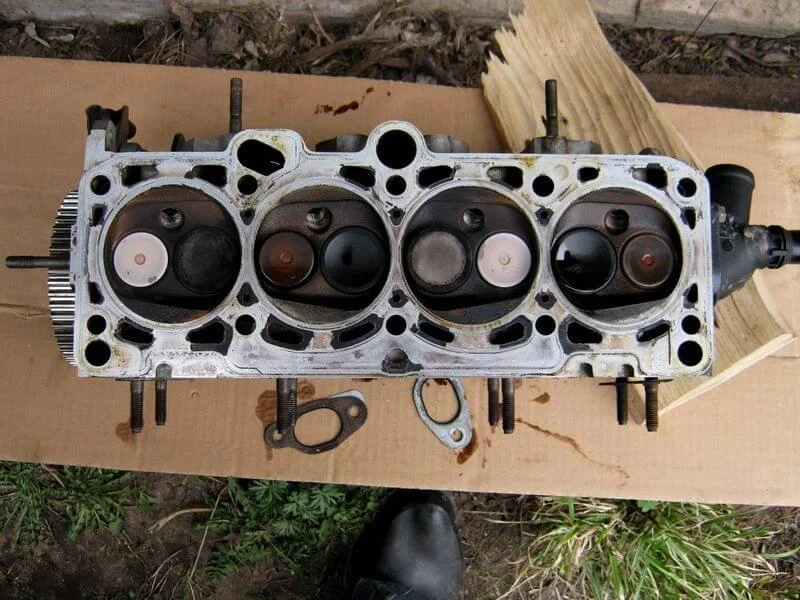

Внимательно осматриваем поверхности головки и блока на предмет микротрещин, раковин, глубоких царапин и прочих повреждений. Также внимательному досмотру подвергаем старую прокладку. В моем случае ничего криминального с головкой и блоком обнаружено не было. По хорошему, нужно было проверить плоскостность головки и при необходимости шлифануть, но мне для этого пришлось бы как-то отправлять ее в город, а это все время. Так что будем надеяться виновата была прокладка.

Проводим тщательную зачистку плоскостей, удаляем все следы старой прокладки и прочей бяки. Я использовал для чистки простой очиститель карбюратора в балончике, дешево и сердито. После этого откачал остатки антифриза из рубашки охлаждения и вычистил всю бяку на дне. Повернув немного коленвал (вроде бы это вредно со снятой головкой, можно сдвинуть с места гильзы, так что аккуратней), зачистил пояски нагара над поршнями.

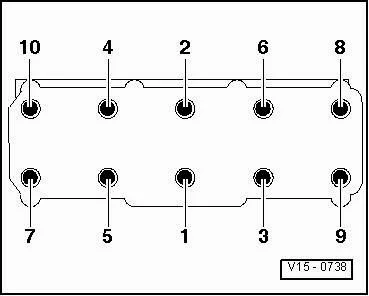

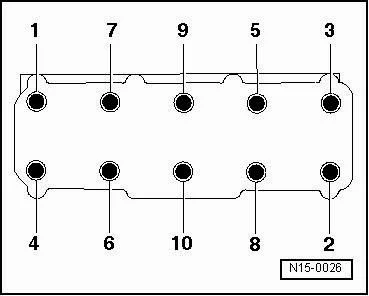

Начинаем собирать все обратно. Хорошо бы было сделать направляющие из старых болтов, но не получилось. Прокладка хорошо села на имеющиеся маленькие направляющие приливы, а головку пристраивал медленно и аккуратно. Болты затягиваем также строго придерживаясь схемы:

Затягиваем в три приема: 1 – усилием 40 Нм,2 – доворот на 90 градусов,3 – доворот еще на 90 градусов.

Дальше, я решил воспользоваться моментом и почистить дроссельную заслонку. Для этого снимаем воздушный патрубок, открутив хомут (или сняв обжимной, в моем случае).

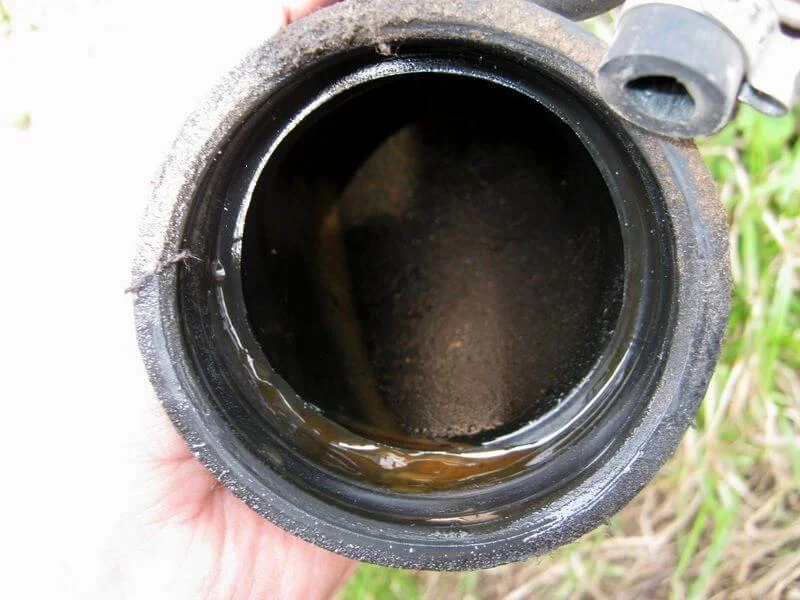

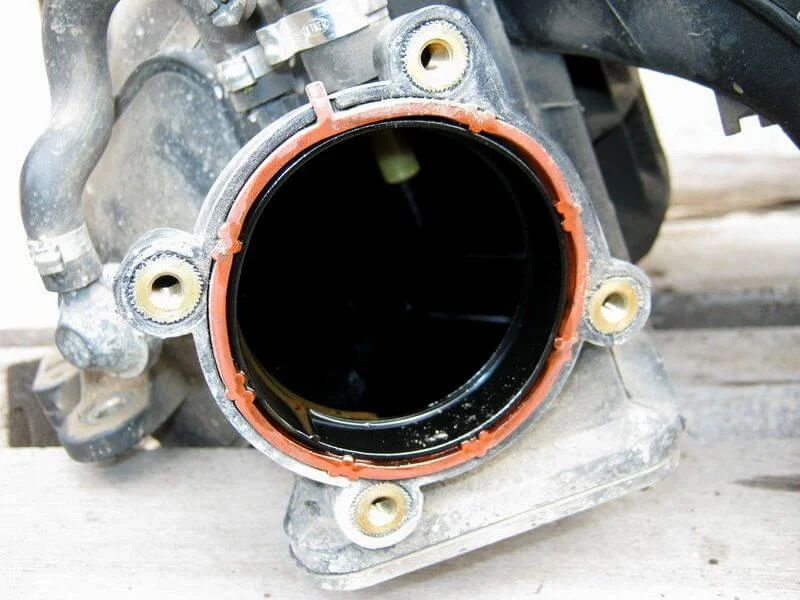

Смотрим чего под ним и в нем делается. Вот где она, злобная эмульсия, и это все летело в камеру сгорания.

Чистим разъем от окисления.

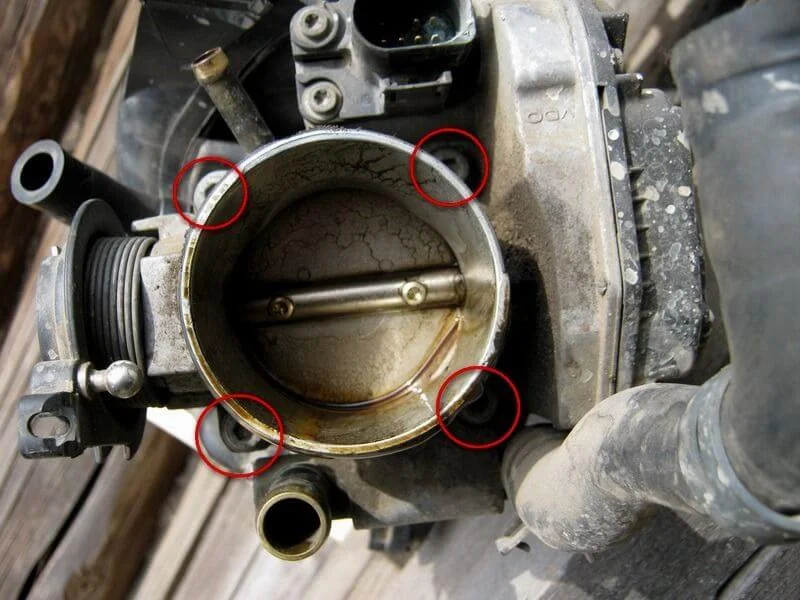

Откручиваем четыре болта и ДЗ в руках.

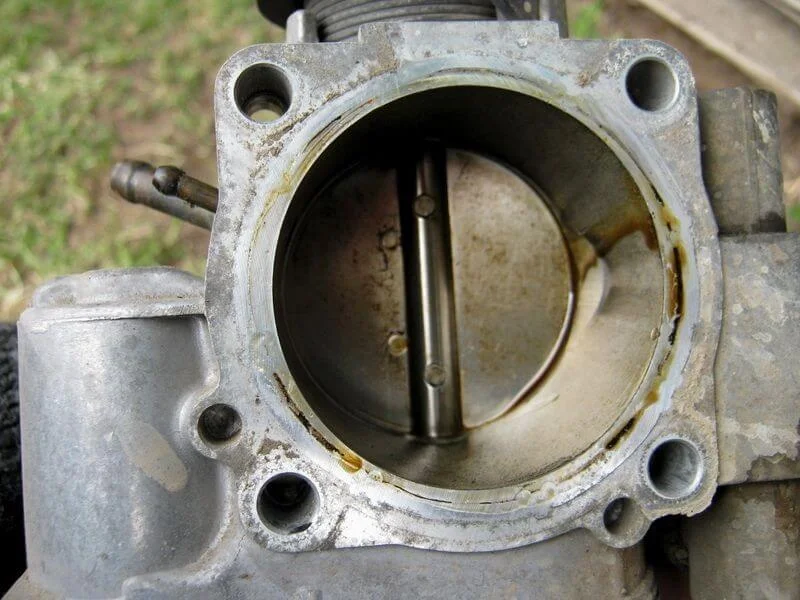

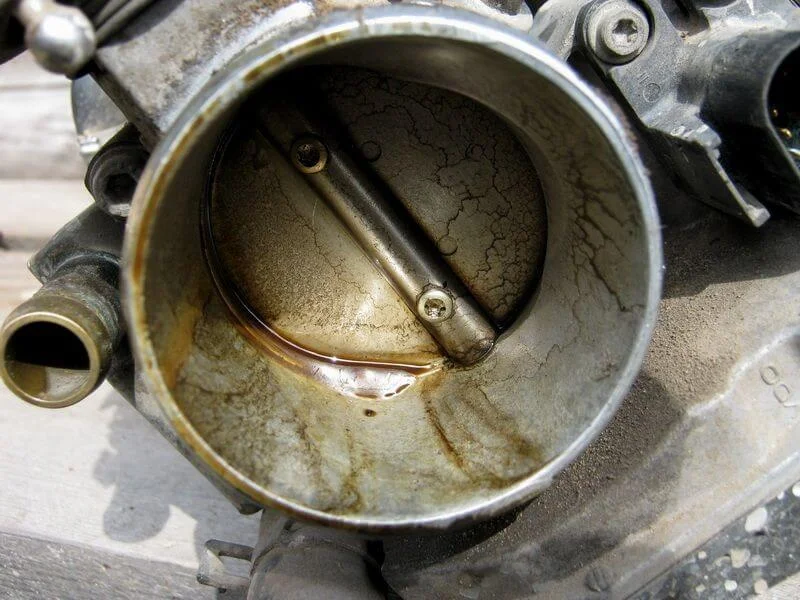

Смотрим что внутри.

И все тщательным образом промываем и прочищаем. Снимать крышку с ДЗ и смотреть внутри не стал, пока не беспокоит, не будем вмешиваться в работу.

Далее начинаем собирать все в обратном порядке, стараясь ничего не перепутать, не перегнуть, не пережать и не оставить лишних деталей. У меня проблем со сборкой вроде не возникло, каких-либо нюансов отмечено не было. Разве что только упал при сборке один болт крепления топливной рампы и пропал без вести. Его прекрасно заменил болт крепления пластиковой накладки двигателя.

Хотел сделать еще адаптацию ДЗ, но чего-то у меня не пошло. Делал все по писаному, но когда открыл группу 098 никаких надписей у меня не появилось, а сразу начали показывать параметры. Этот момент остался для меня загадкой. Запуск прошел нормально.

После волнительного запуска, прогрел двигатель, дождался открытия термостата и удостоверился что температура по VAG-COM установилась 93-94 градуса.

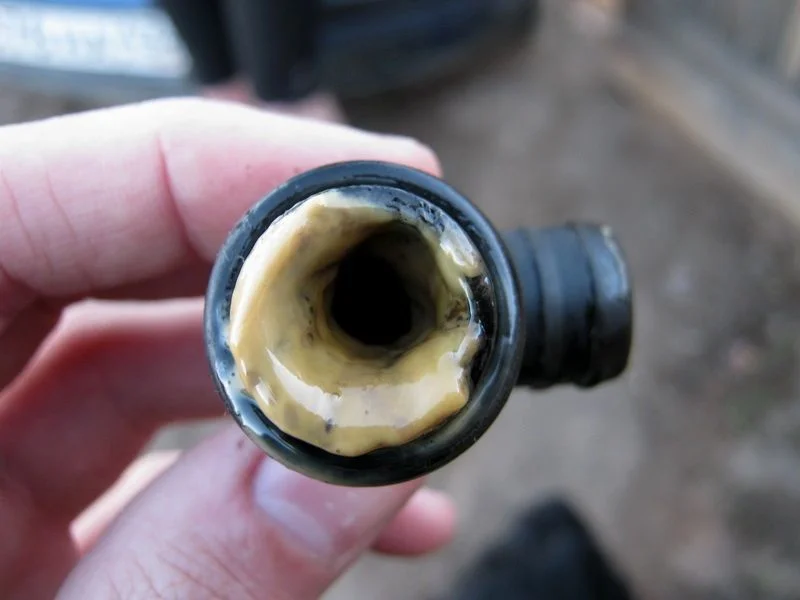

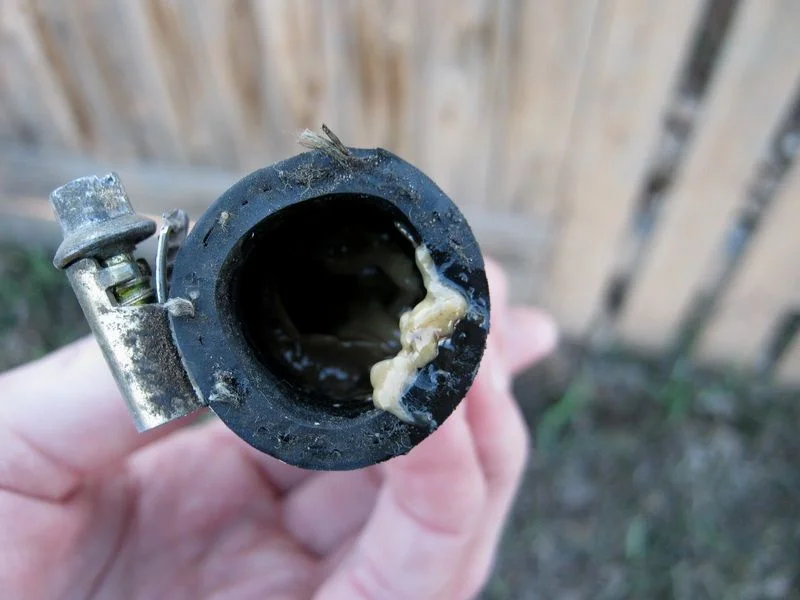

Вот что мы видим и ужасаемся.

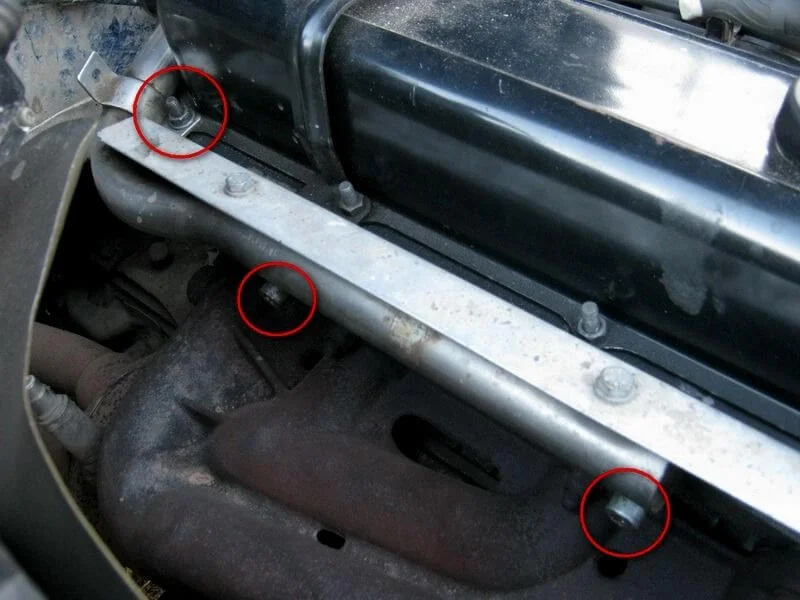

Снимаем трубу подогрева воздуха (или как там ее правильно) выкрутив 2 болта и ослабив гайку крепления клапанной крышки.

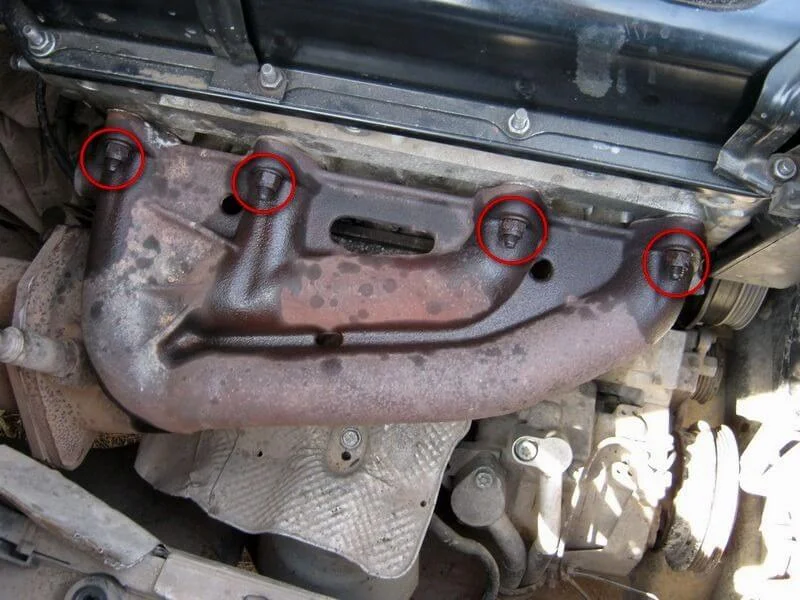

Замачиваем гайки крепления выпускного коллектора, например WDшкой, 4 сверху, 4 снизу. Впоследствии периодически побрызгиваем еще.

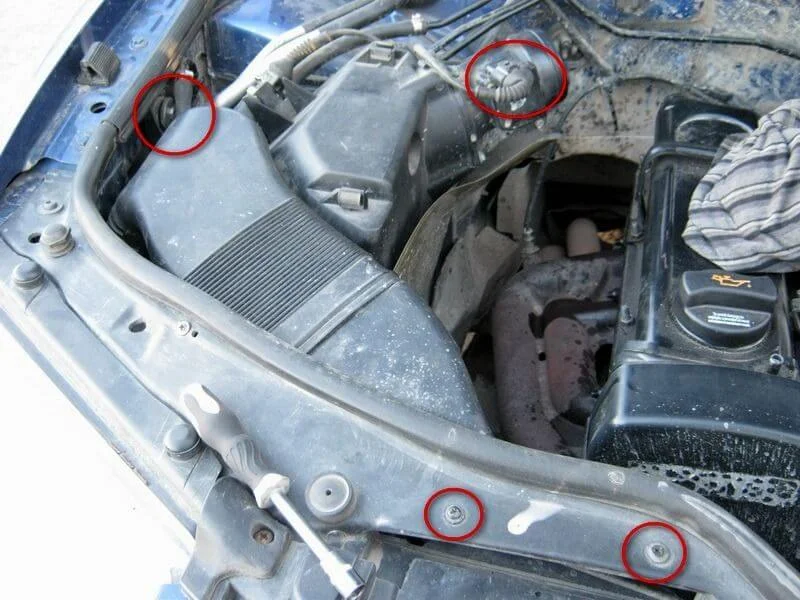

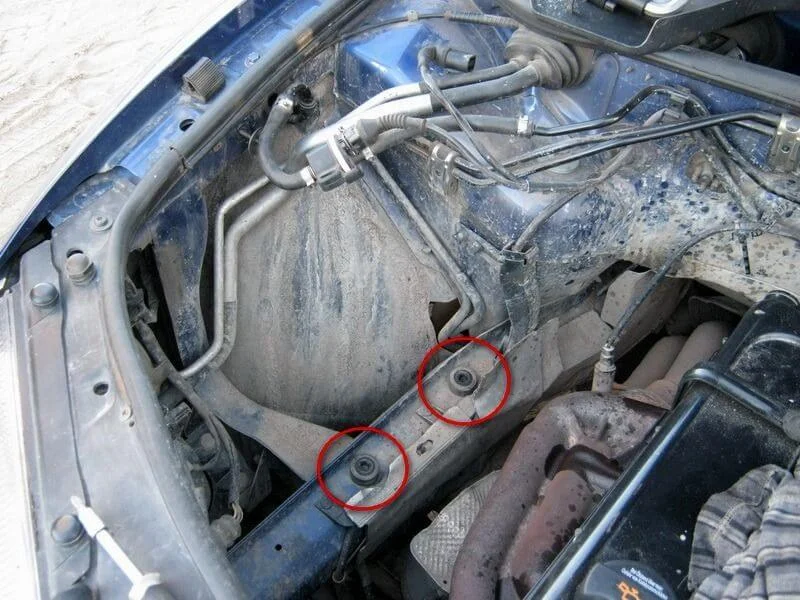

Откручиваем два самореза крепления воздушного патрубка забора воздуха, снимаем его. Откручиваем болт крепления корпуса воздушного фильтра, снимаем разъем с ДМРВ, отводим провода в сторону и вытаскиваем корпус, выдернув его из двух резиновых подушек снизу.

Снимаем разъемы с форсунок, датчика предположительно положения распредвала, датчика температуры ОЖ, разъем дроссельной заслонки. Весь жгут отводим в сторону, чтобы не мешался в дальнейшем.

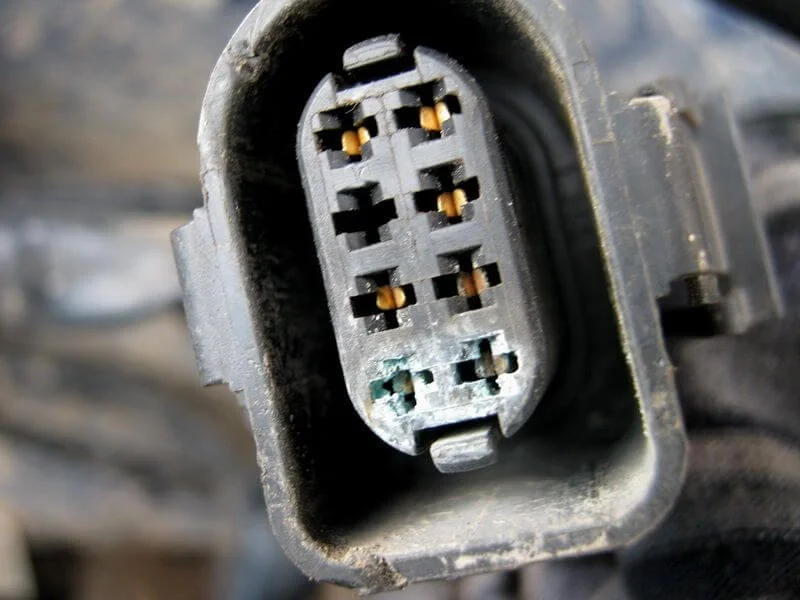

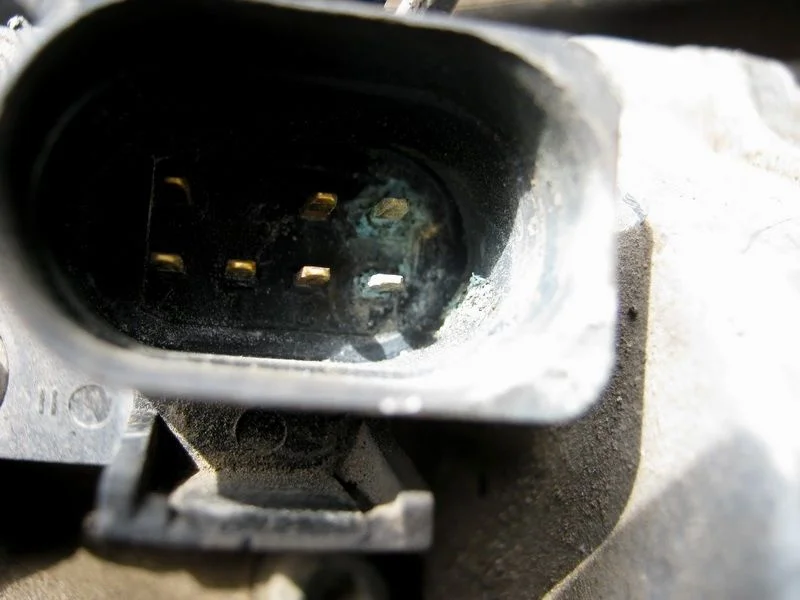

Видим проблемы с разъемом ДЗ. Тщательно чистим.

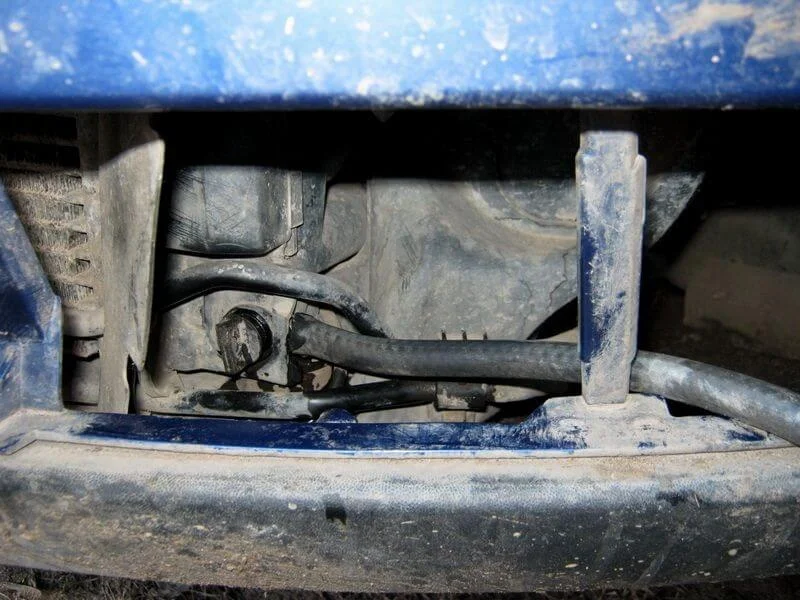

Cольем антифриз. Для этого отгибаем край решетки в бампере и получаем доступ к сливному отверстию радиатора. Долго не мог смекнуть, как открыть кран. Оказалось, повернув, нужно немного потянуть его на себя, только не перестарайтесь, можно и выдернуть хитрый крантик совсем. На пипку заранее надеваем шланг и аккуратно сливаем в какую-нибудь емкость. Впоследствии оказалось, что лучше бы еще слить остатки антифриза из блока. Я не слил и при снятии головки остатки полились куда попало.

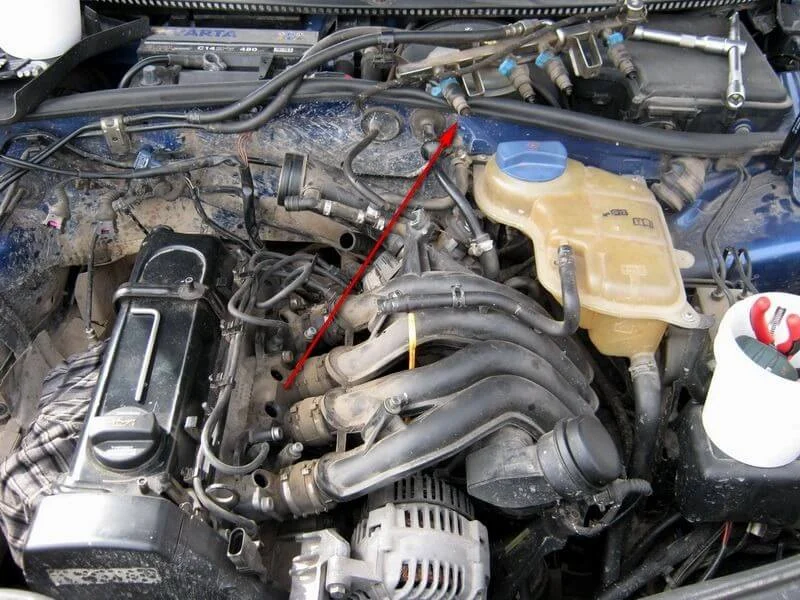

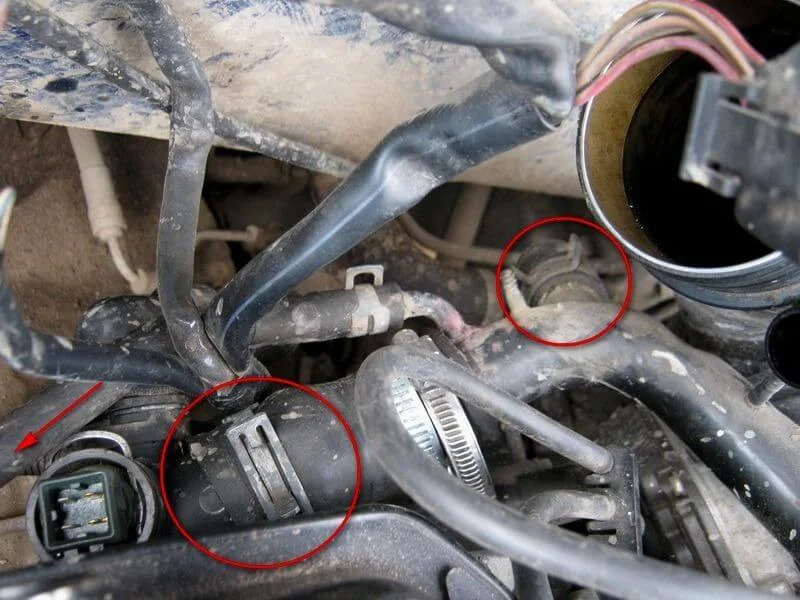

Откручиваем два болта крепления трубки системы охлаждения. Снимаем разъем шланга с радиатора (возможно придется приложить усилия) выдернув пружинную защелку. Снимаем шланг, идущий от расширительного бачка, и два патрубка идущие на фланец и к ДЗ. Еще отсоединяем тонкий шланг, идущий на головку блока (указан стрелкой) и быстроразъемное соединение с торца фланца.

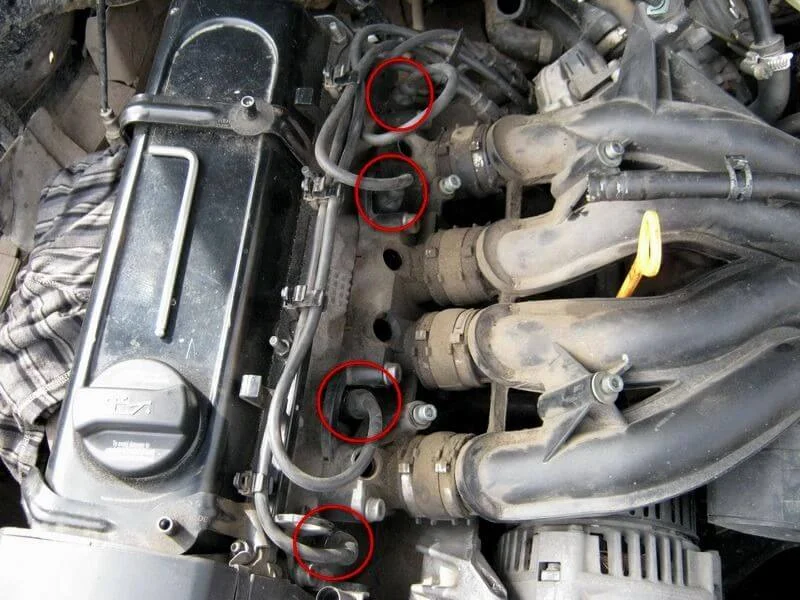

Откручиваем два болта крепления топливной рампы, аккуратно вытаскиваем ее из впускного коллектора и отводим в сторону, не откручивая топливопроводов.

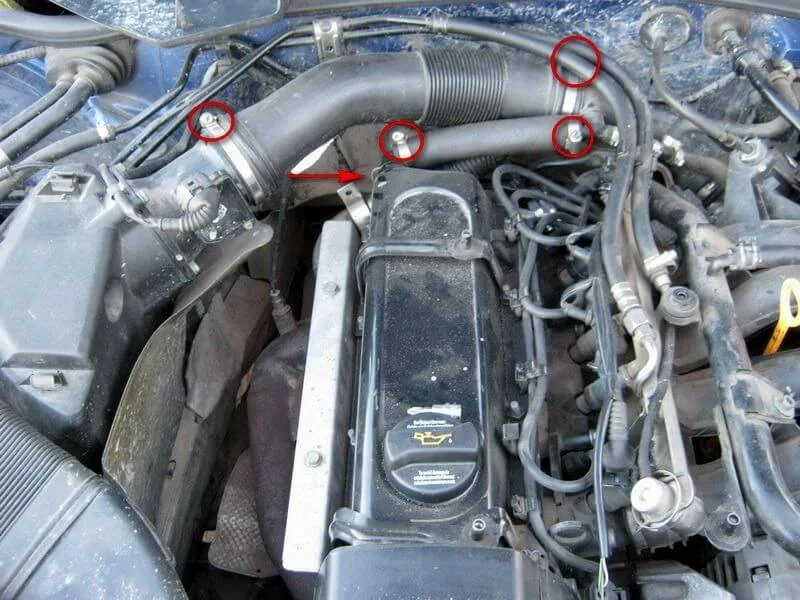

Для начала снимаем крышку двигателя и крышку над воздушным фильтром.Откручиваем хомуты воздушного патрубка от воздушного фильтра к ДЗ и снимаем. Снимаем также трубку для удаления воздуха из под клапанной крышки. У меня родной уже не было, стоит простой маслостойкий шланг. Вынимаем фиксирующую пружинную защелку (указана стрелкой) и вытаскиваем угловой патрубок. На нем стоит уплотнительное колечко, такое же как под датчиком температуры ОЖ, номер N 903 168 02, при необходимости поменять (я менял его раньше, масляное потение в этом месте, ушло).

Снимаем высоковольтные провода со свечей (пометив какой откуда) и также отводим в сторону.

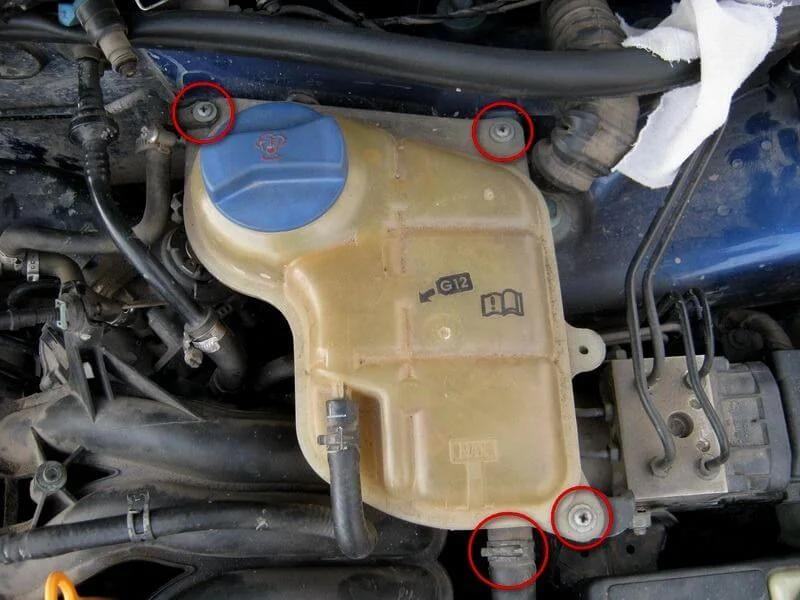

Откручиваем три винта крепления расширительного бачка ОЖ и отсоединяем нижний патрубок.

Отсоединяем разъем датчика критического уровня антифриза и снимаем бачок. По необходимости промываем его.

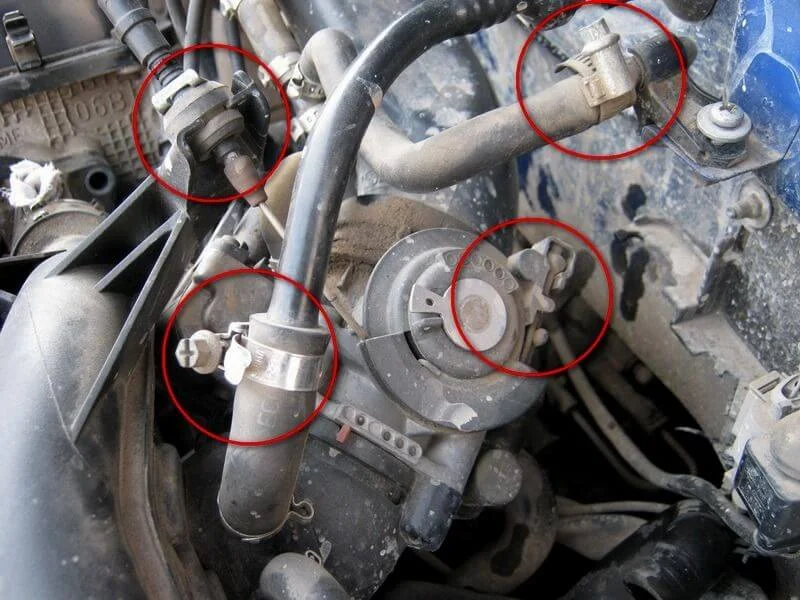

Отсоединяем верхний патрубок охлаждения дроссельной заслонки, нижний (указан стрелкой) уже свободен с другого конца.

Снимаем переднюю опору впускного коллектора, открутив гайку и два болта.

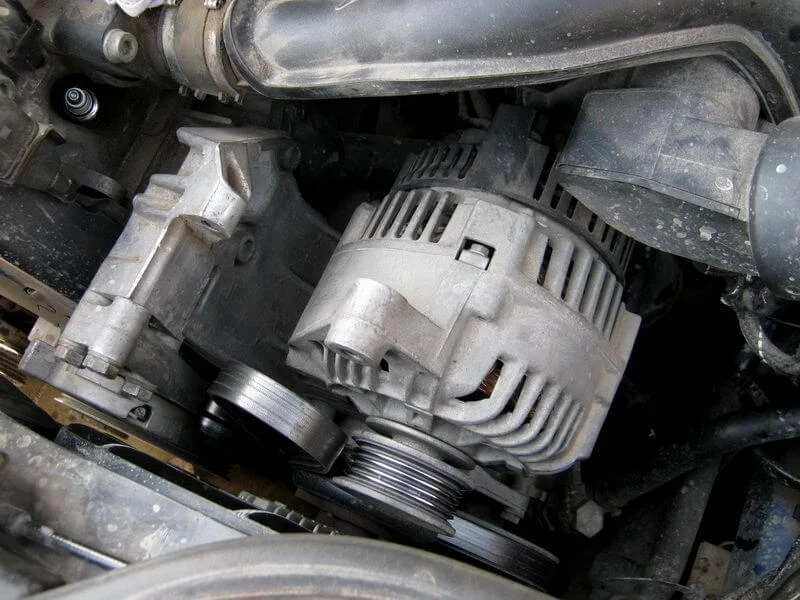

Ключом на 17 за специальный прилив отводим натяжитель ремня привода генератора в направлении стрелки и снимаем ремень со шкива. Затем выкручиваем болт верхнего крепления генератора.

Теперь ослабляем гайку нижнего крепления и роняем генератор насколько возможно в сторону. Вообще-то по-хорошему его бы стоило снять, но вот нижний болт не вылезет просто так, а приводить из-за этого передок в сервисное положение очень не хотелось.

Ослабляем хомуты и снимаем два шланга – вакуумный и воздушный. Затем вынимаем ограничитель тросика газа из крепления и снимаем конец тросика из гнезда в приводе дроссельной заслонки.

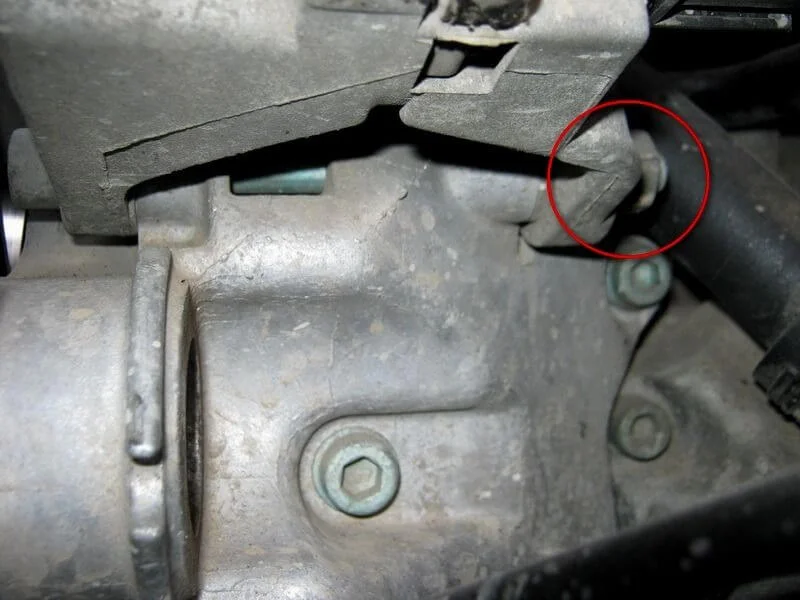

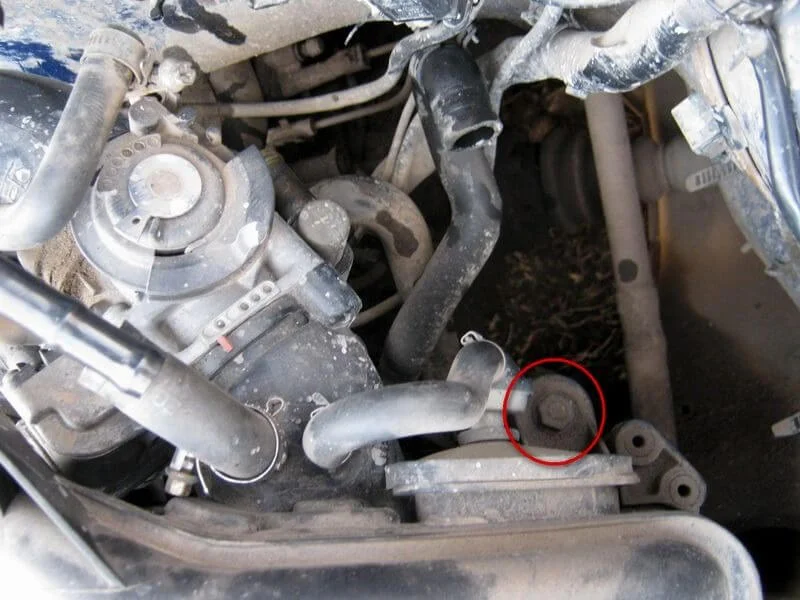

Откручиваем гайку крепления задней опоры впускного коллектора.

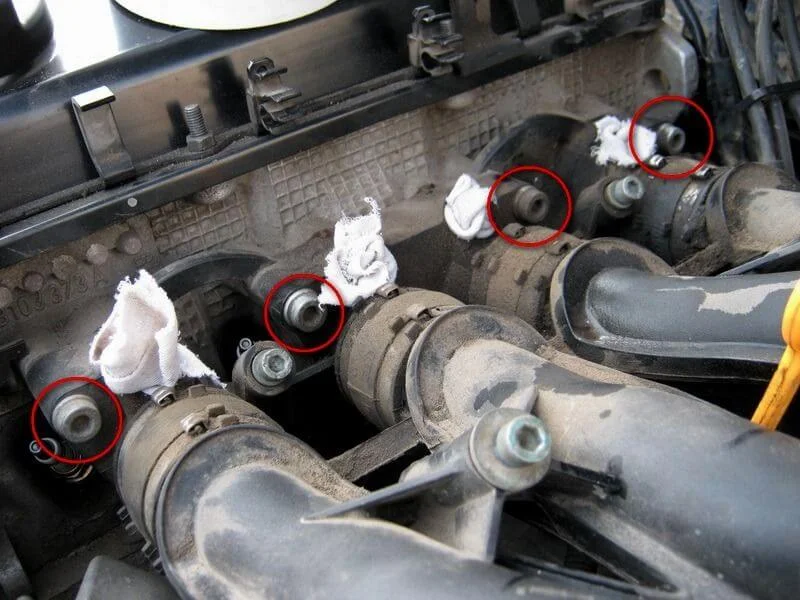

Откручиваем четыре болта крепления впускного коллектора сверху, снизу будет немного неудобно из-за неснятого генератора, но также откручиваем два болта и две гайки.
