Снятие и установка поддона картера Пассат Б5

Приступаем к работе по снятию масляного поддона картера двигателя для дальнейшего его ремонта. На поддоне, во время езды образовалась трещина и вытекло всё масло. Поддон будет снят, вымыт и заварен аргоном.

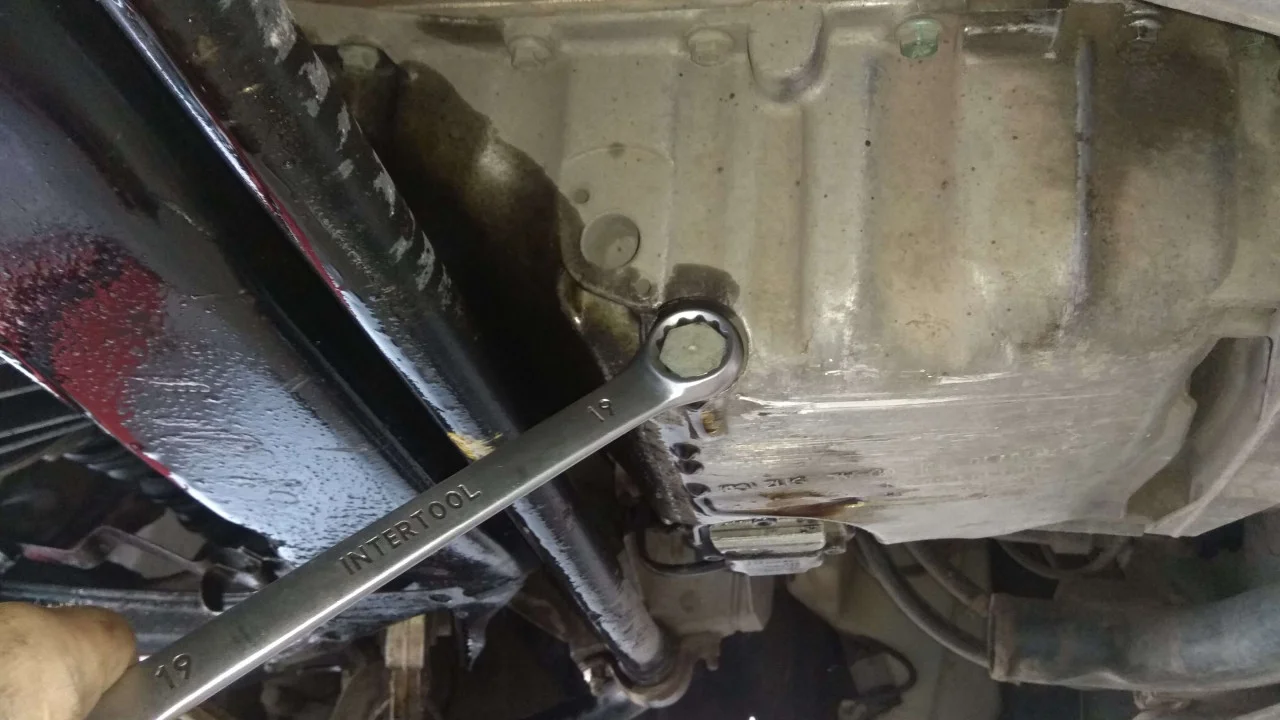

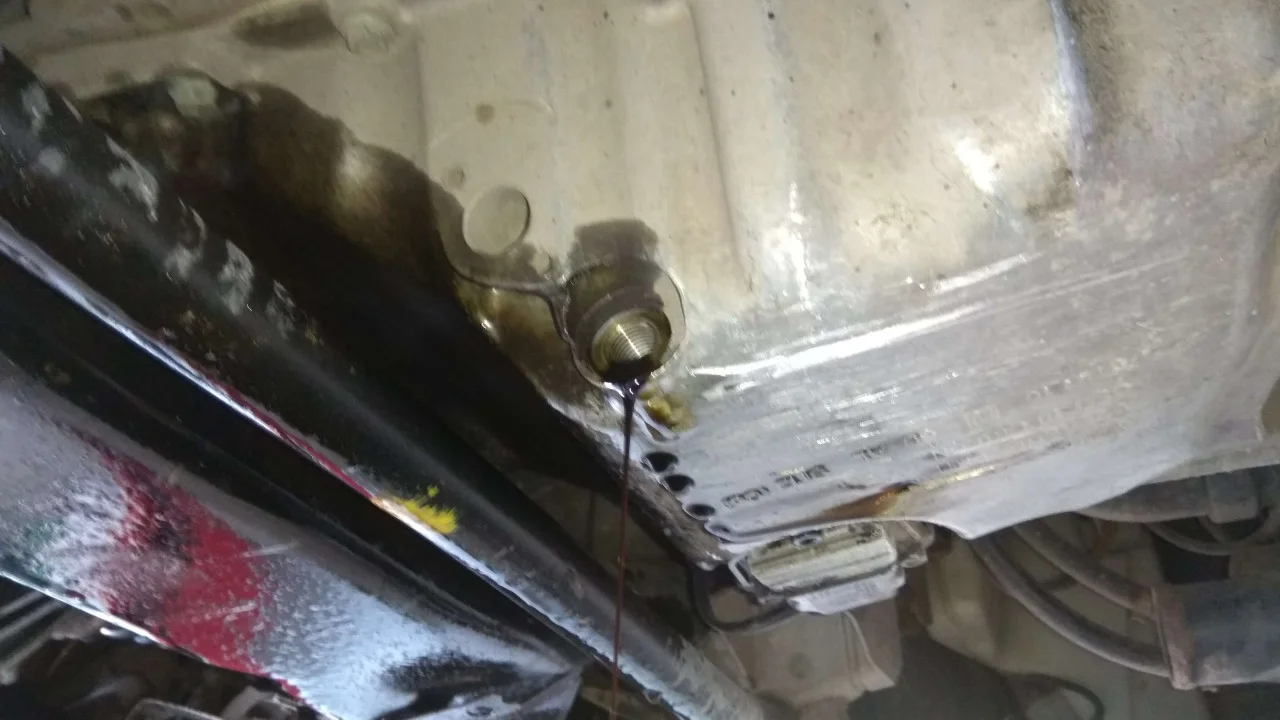

Перед откручиванием крепежных болтов масляного поддона необходимо слить масло с двигателя.

В нашем случае масла в двигателе и не осталось.

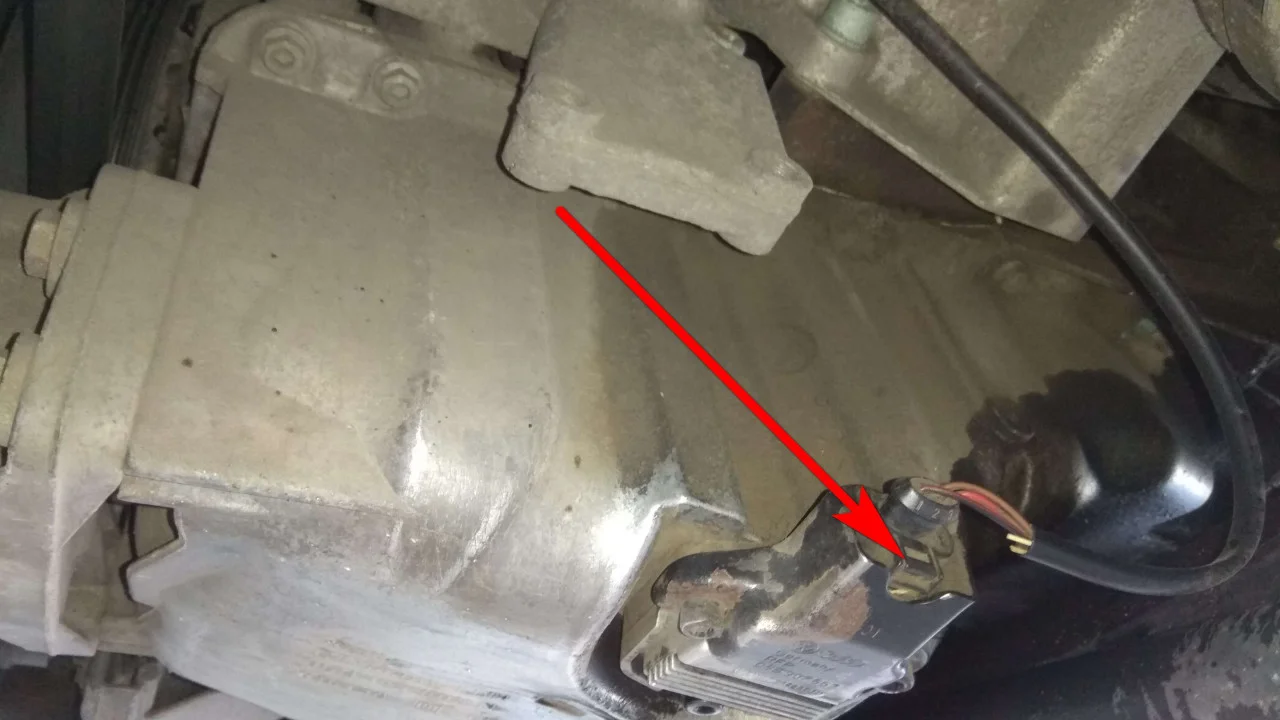

Так же необходимо снять электроразъем с датчика уровня масла, отщелкнув фиксатор на самом разъеме.

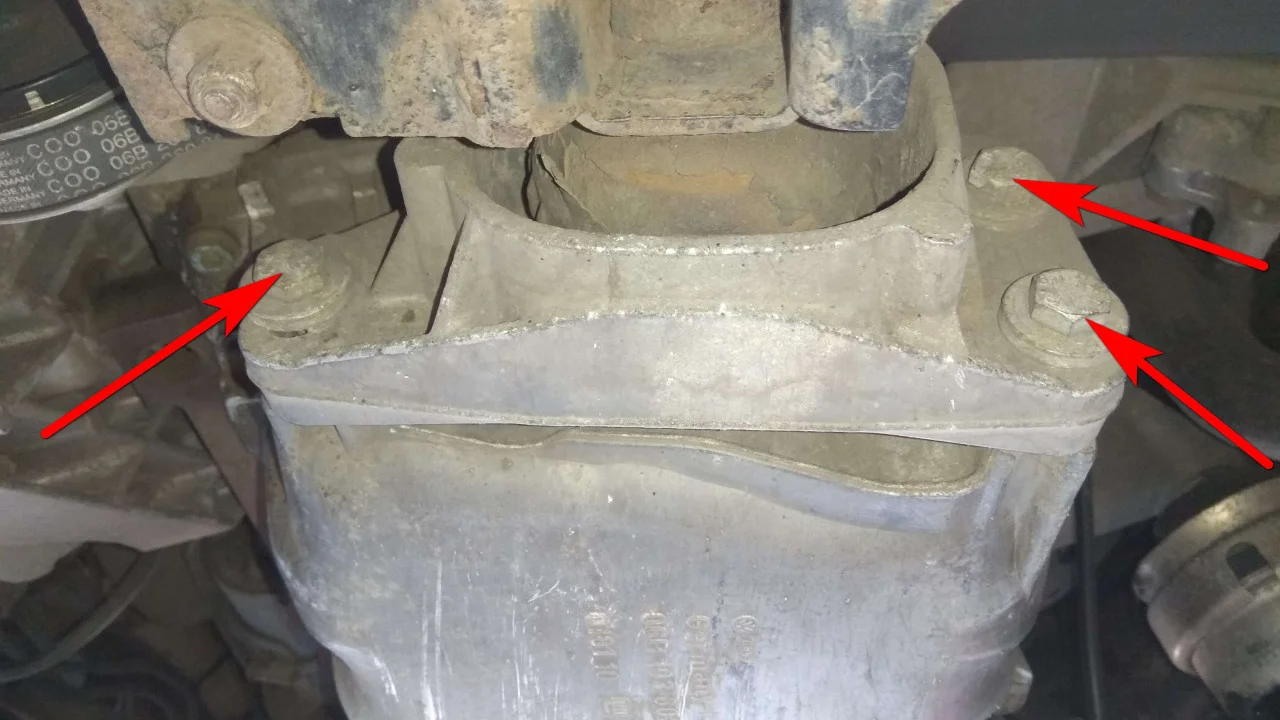

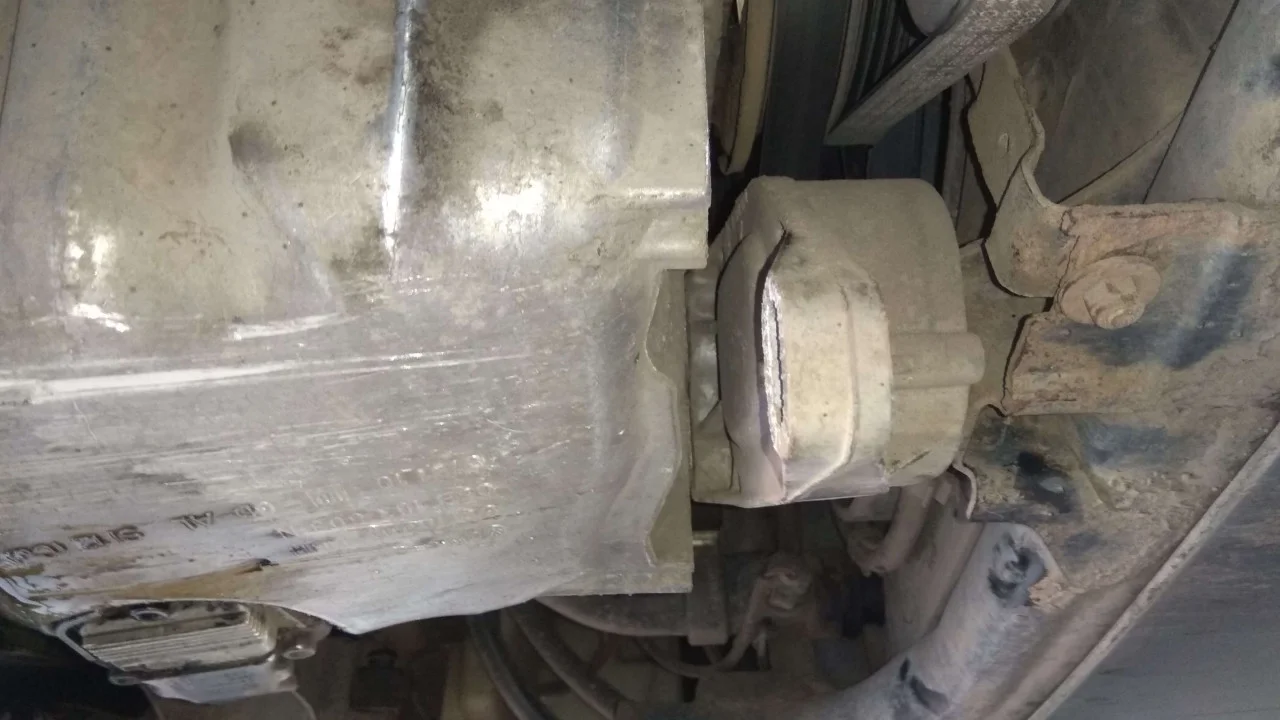

Ключом на 13 мм, откручиваем три болта крепления передней подушки двигателя к поддону картера двигателя.

Открутив болты, отодвигаем подушку от двигателя и оставляем её пока в таком положении.

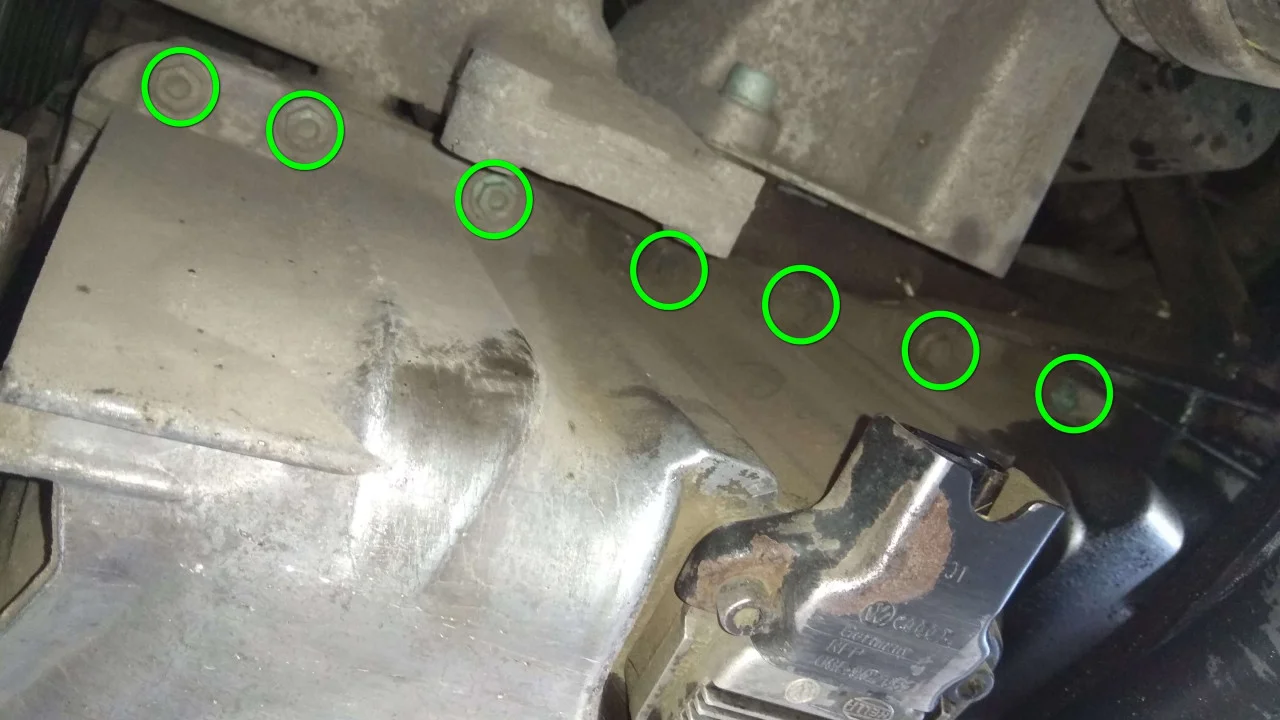

Откручиваем все крепёжные болты картера с одной стороны двигателя. Используем для этого ключ на 10 мм.

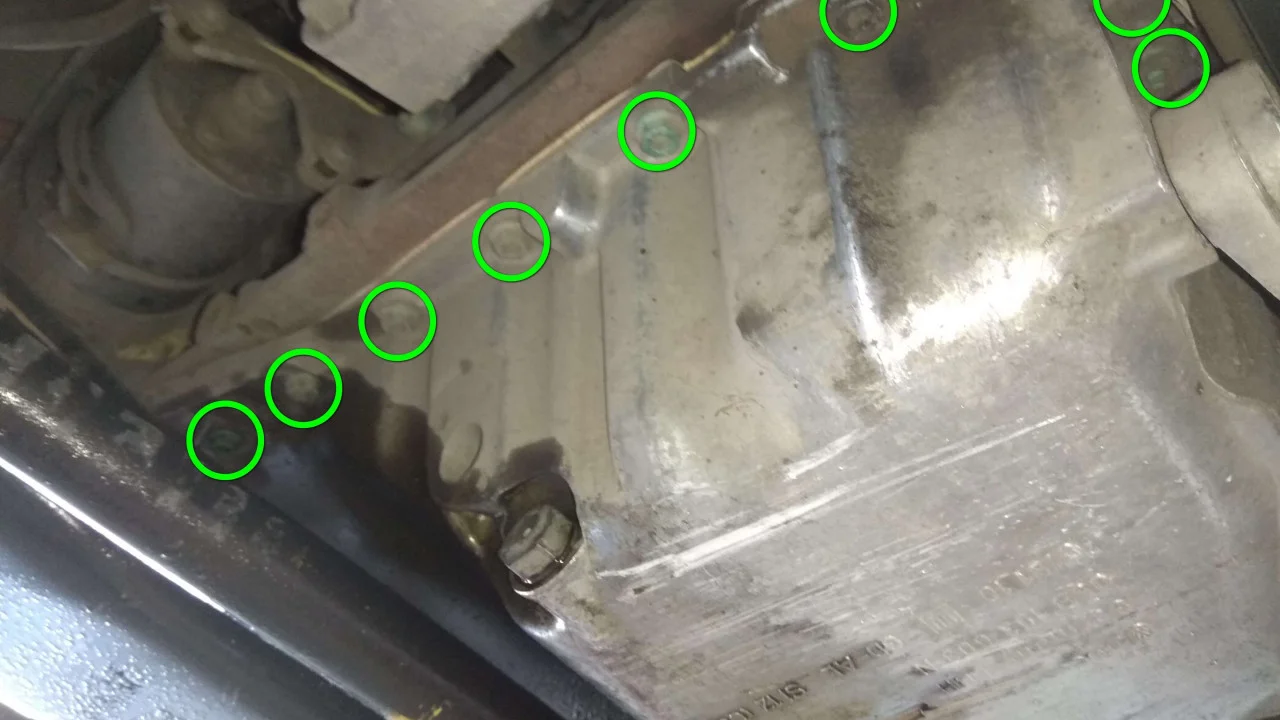

И тем же ключом откручиваем оставшиеся болты крепления, с другой стороны двигателя.

К самым неудобным болтам лучше подлазить с помощью головки с карданчиком, воротком и удлинителем.

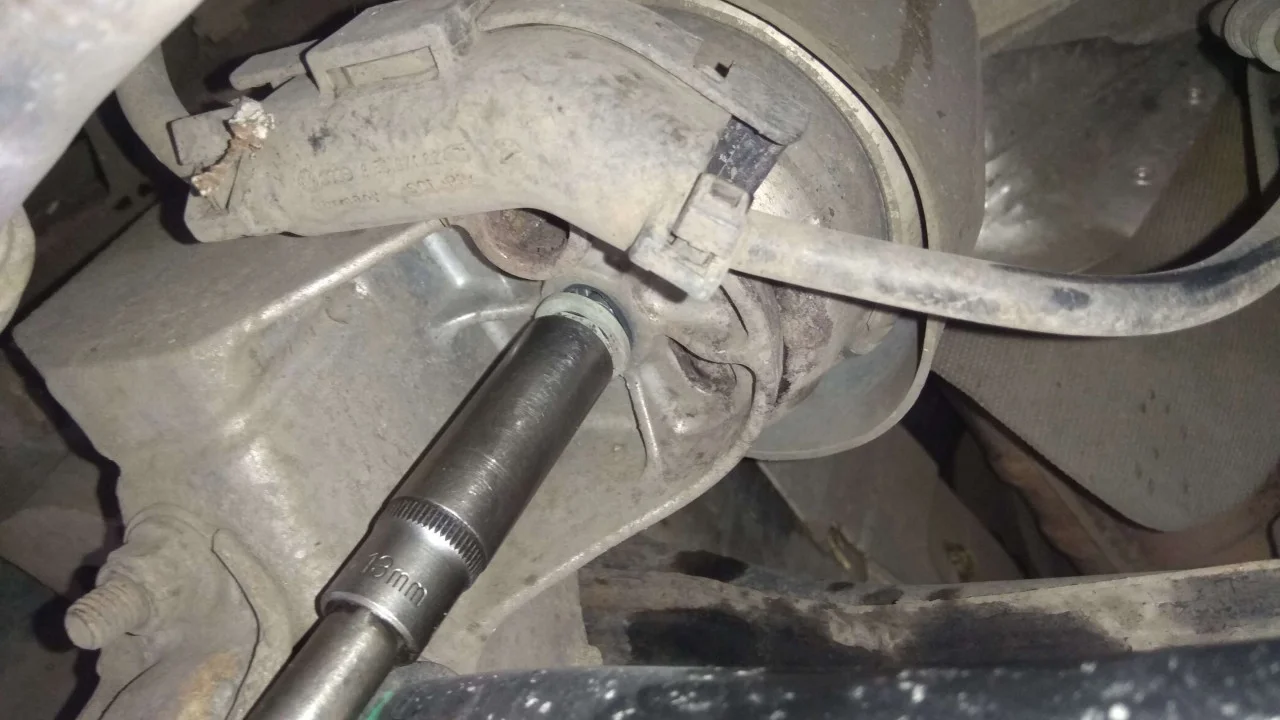

Далее нам необходимо будет приподнять двигатель. Для этого мы откручиваем нижние гайки крепления подушек двигателя. Используем для этого ключ на 13 мм.

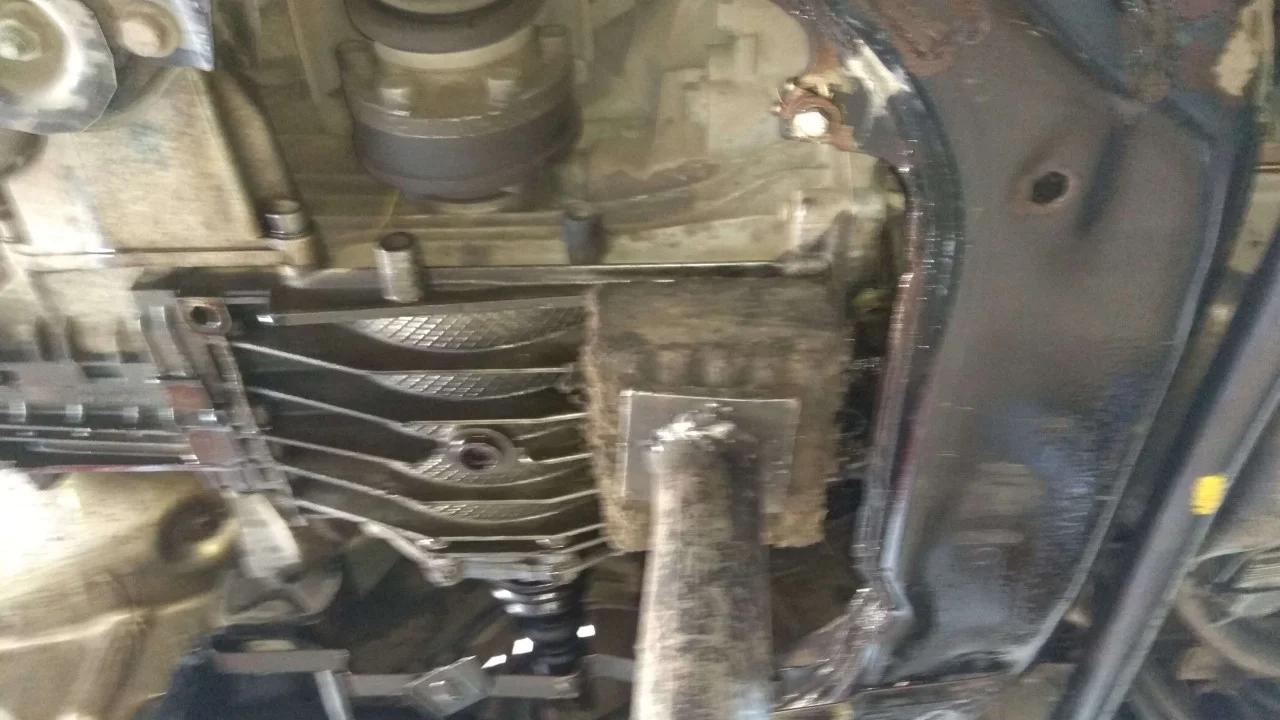

Если пользоваться подъемником, как и мы, то необходимо подставить подпорку под коробку передач, а подъемник немного приопустить. Таким образом двигатель вывеситься на подпорке.

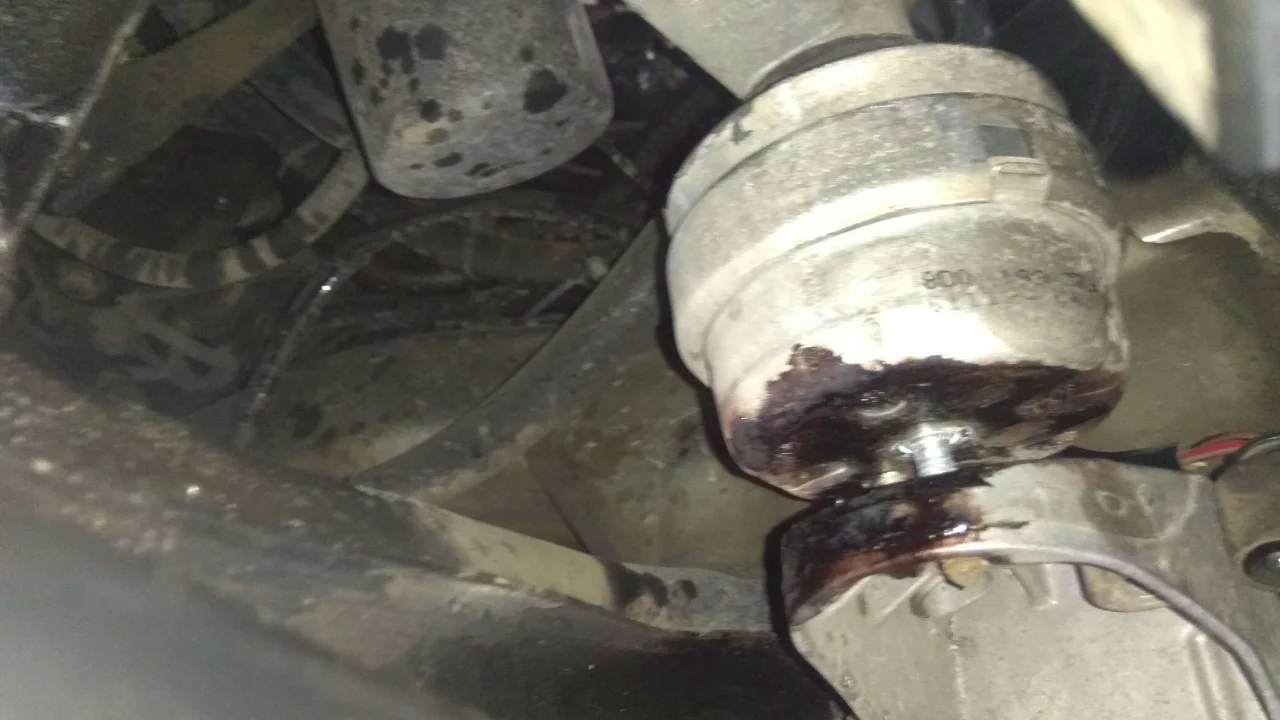

А подушки оторвуться от своего посадочного места на подрамнике.

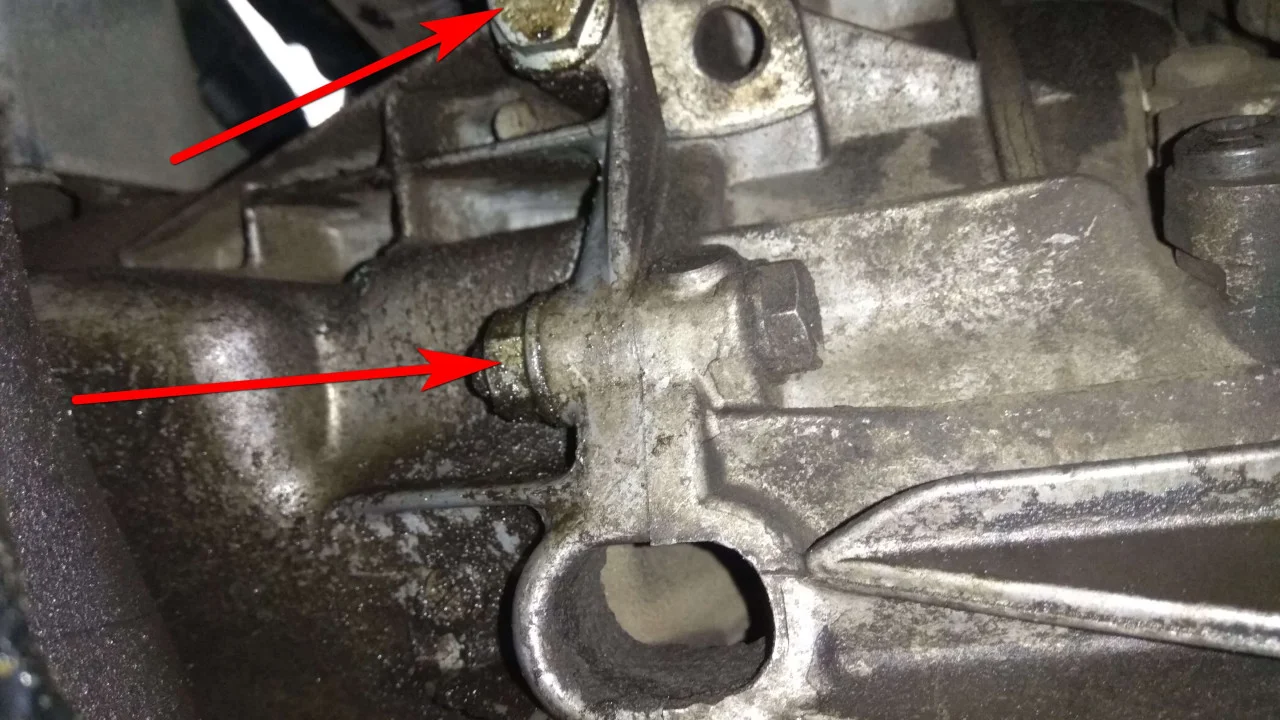

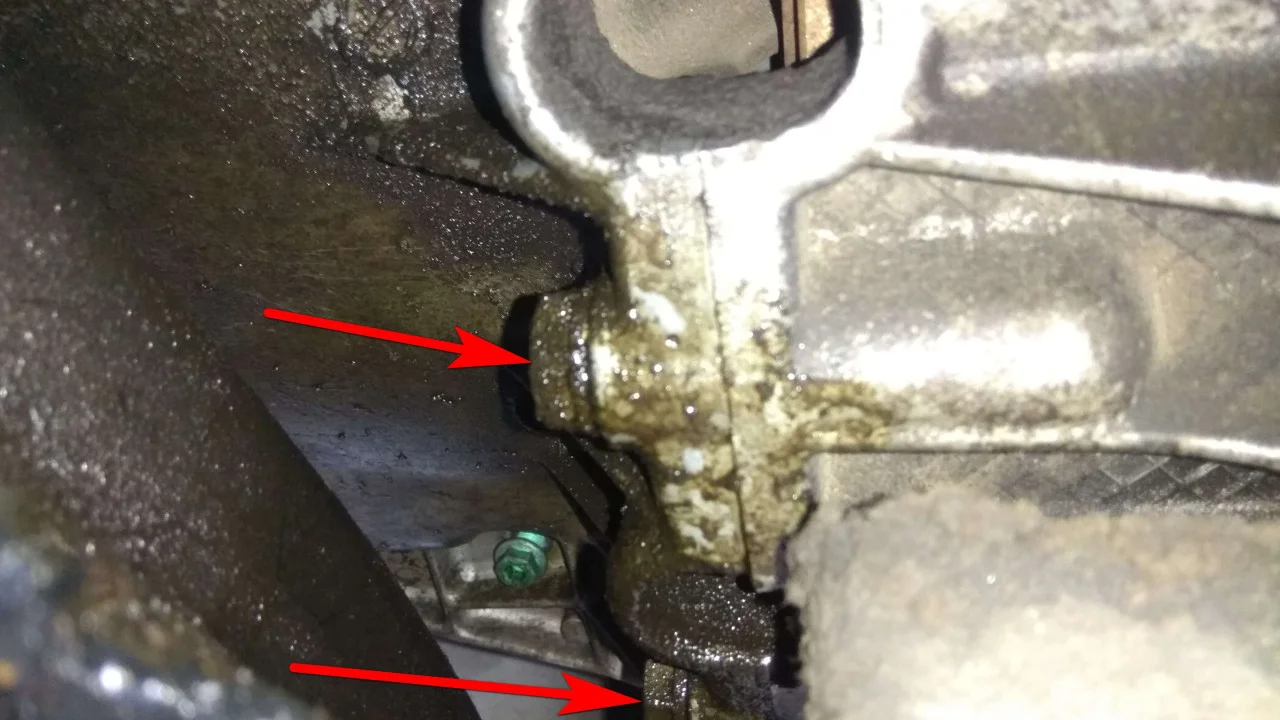

Теперь удобно открутить поддон от коробки передач. Откручиваем болты, указанные стрелками и используем ключи на 16 мм.

Еще два крепежных болта, по центру двигателя откручиваем тем же ключом.

До которых удобно добираться с помощью воротка, нескольких удлинителей с карданчиком и головки на 16 мм.

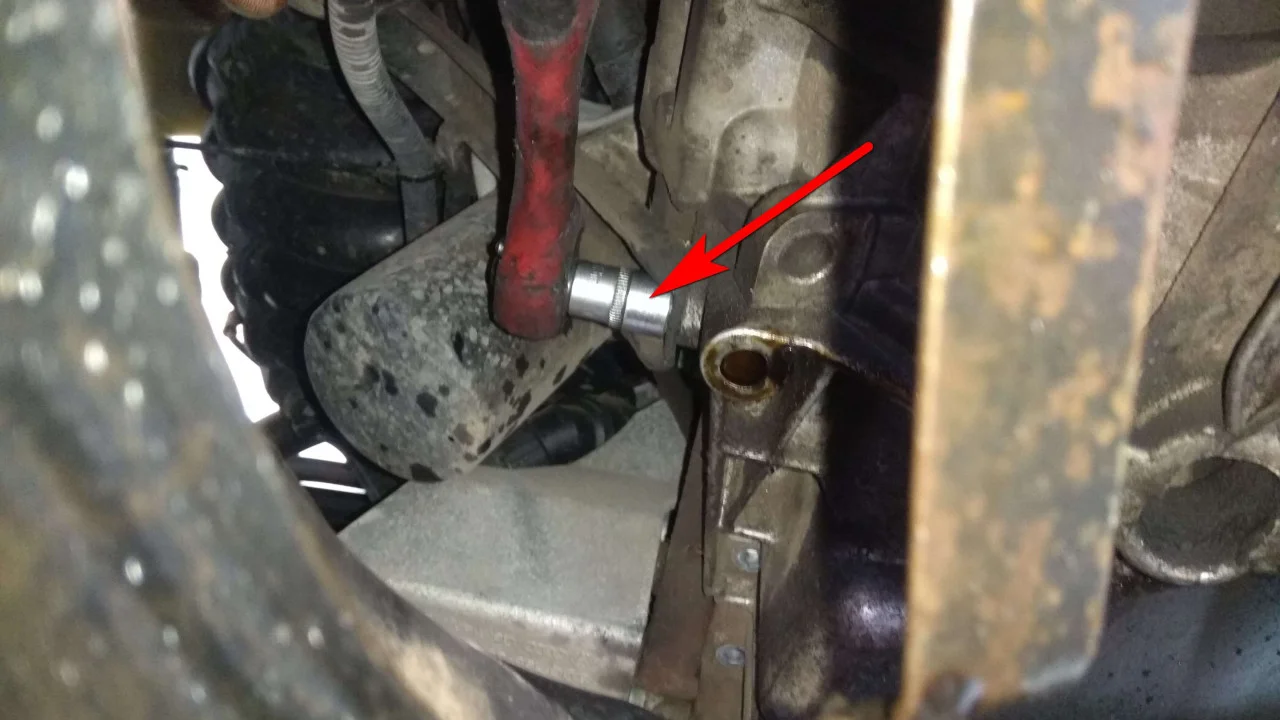

И еще два таких же болта откручиваем от коробки, с другой стороны двигателя.

Ключом на 13 мм откручиваем болт крепления поддержки впускного коллектора. Поддержка так же прикручивается к поддону картера двигателя.

И остается нам еще выкрутить два последних болта крепления поддона. Они находятся в лючках, указанных стрелками.

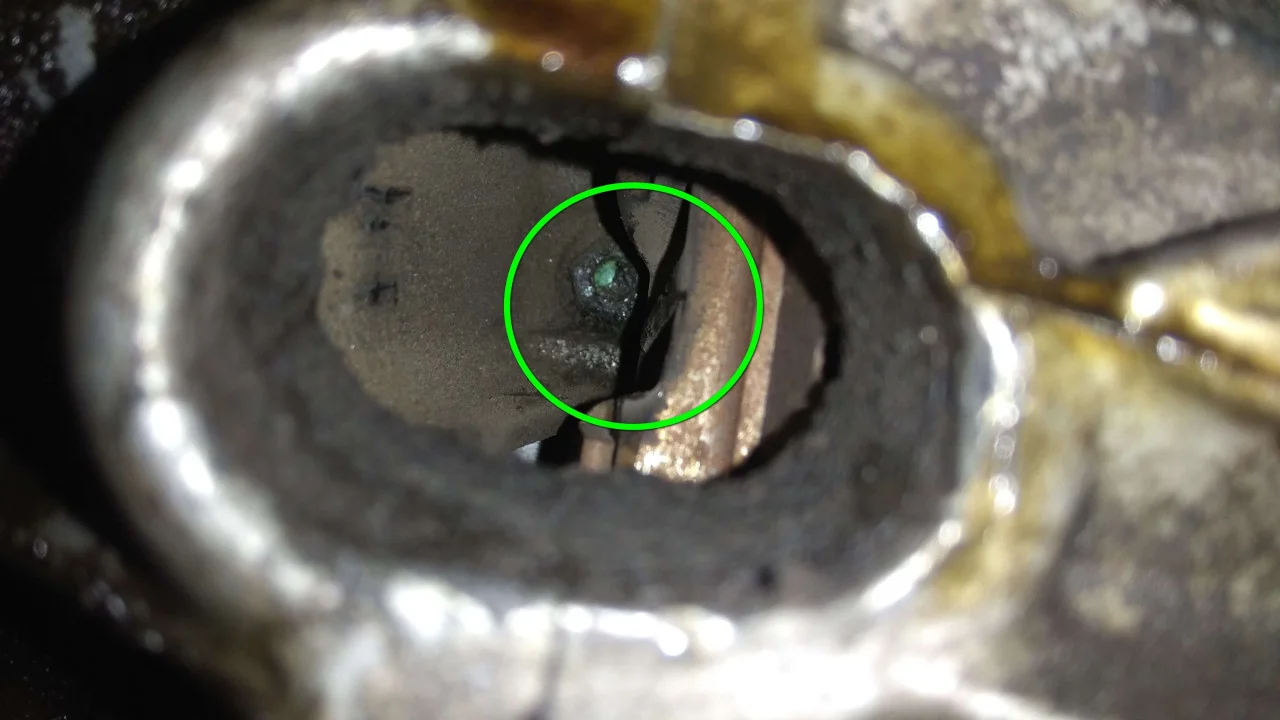

Прокручиваем двигатель за болт коленвала, до установки специальной выборки на маховике напротив крепежного болта. Выкручиваем по очереди первый и второй болты.

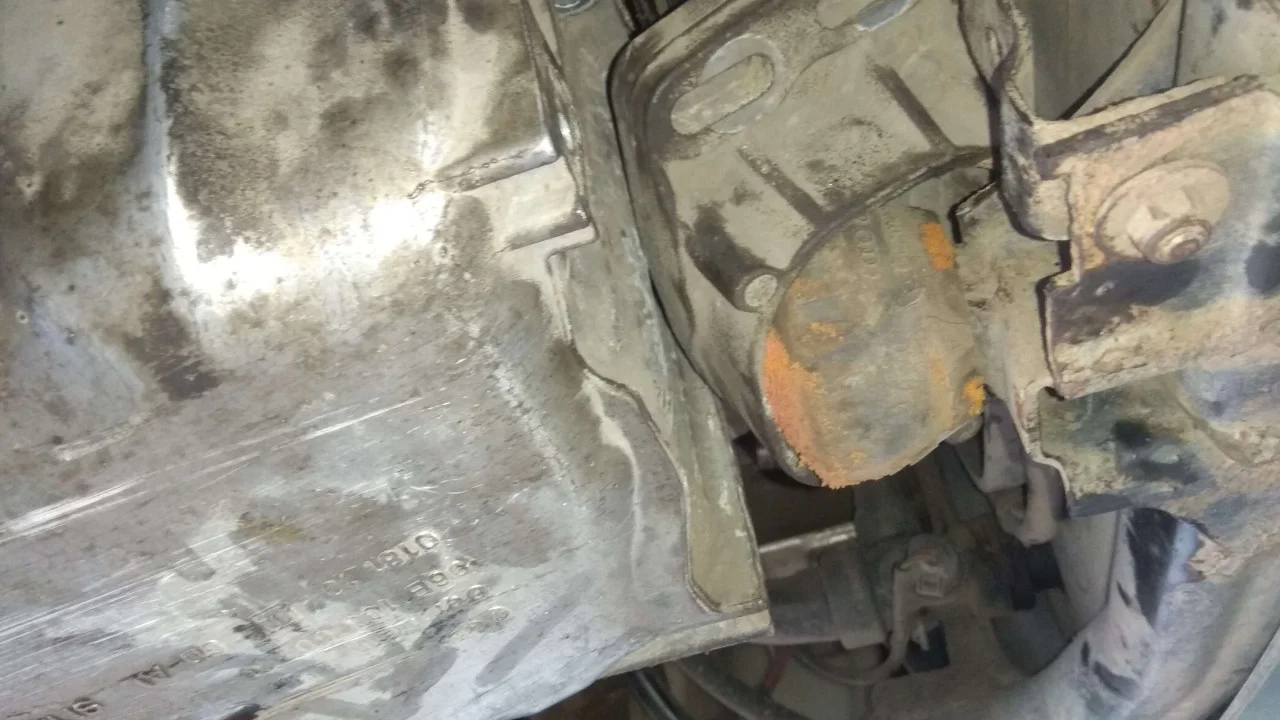

Так как двигатель сейчас приподнят, нам удобно снять открученный кронштейн подушки двигателя. Приоднимаем его вверх и туде же и вытаскиваем. После появляется возможность снять и саму подушку. Она плотно сидит на направляющей. Для снятия подушки её необходимо потянуть в сторону двигателя.

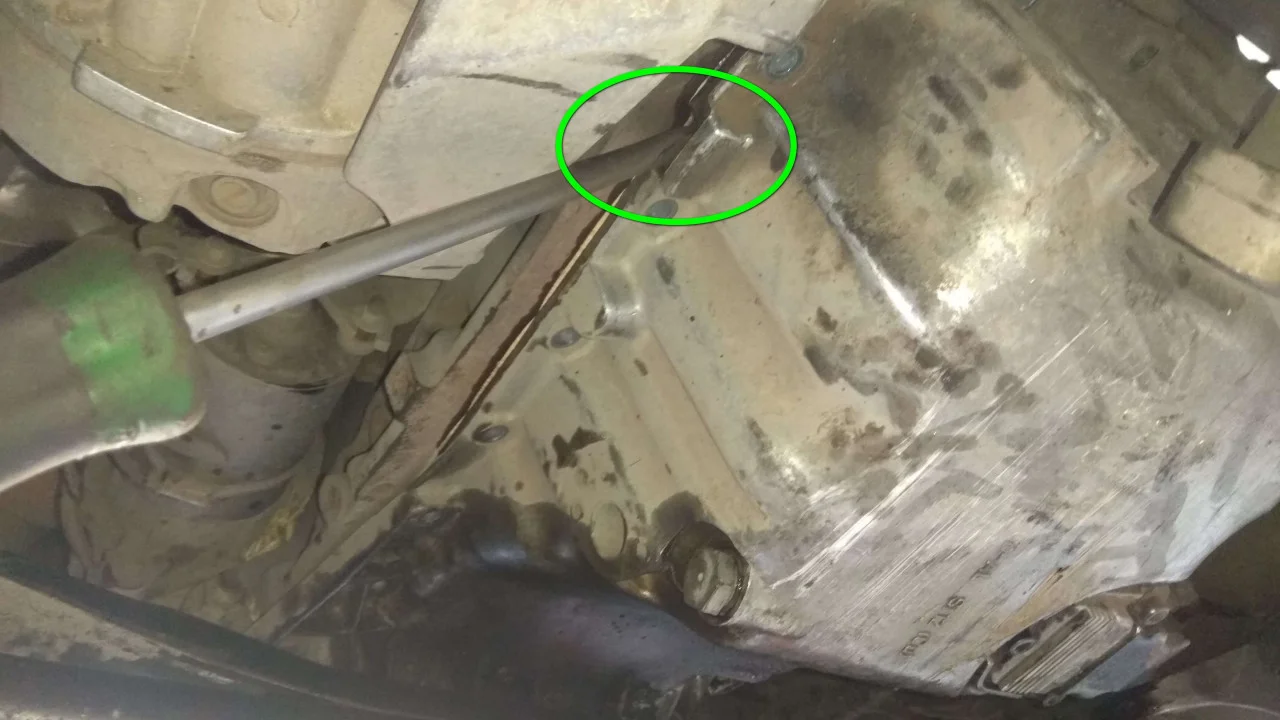

Далее поддеваем поддон отверткой за специальные выступы на нём. И срываем его с двигателя, так как он крепко держиться на старом герметике.

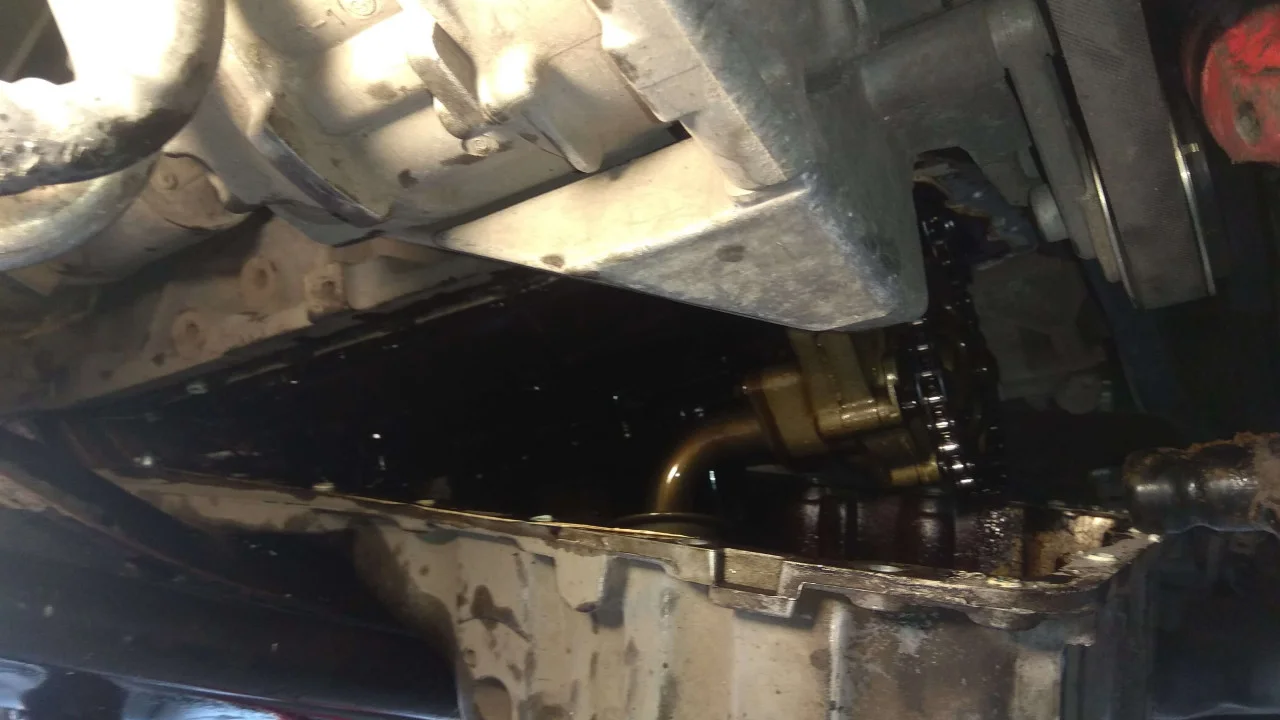

Приспустив поддон мы видим, что он не хочет вылазить, пока мы не приспустим подрамник.

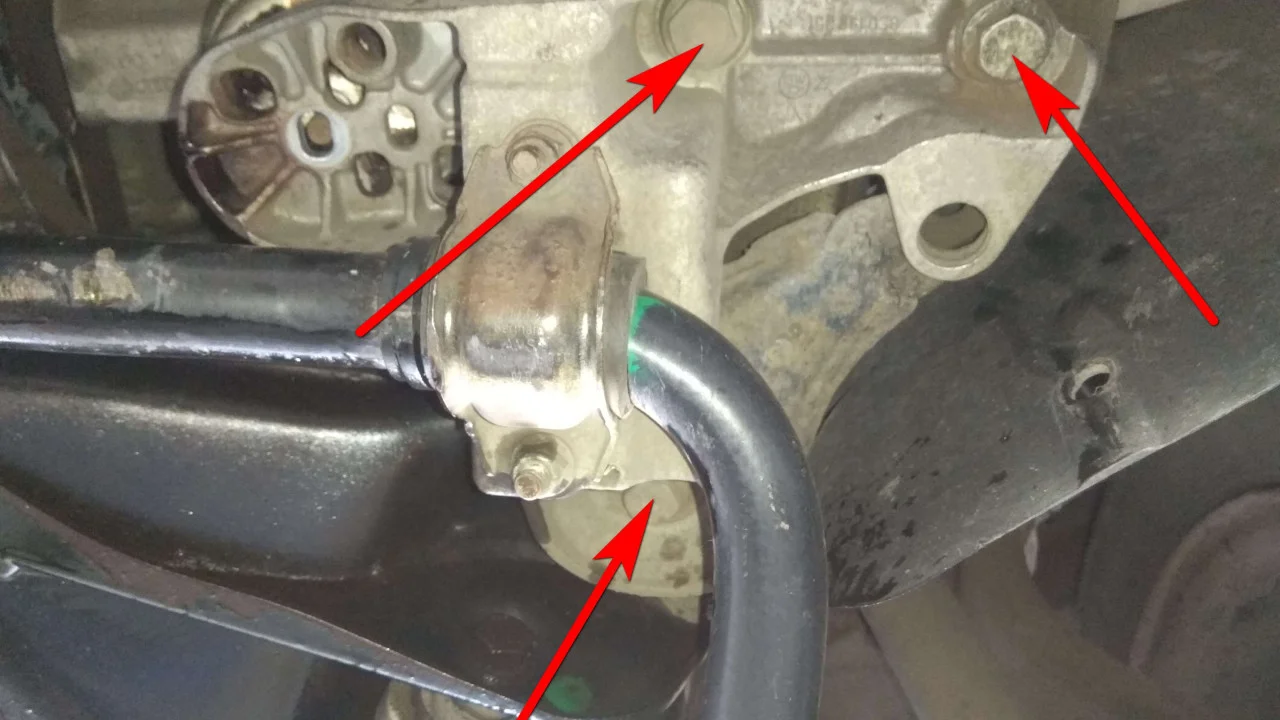

Поэтому, ключом на 18 мм, приоткручиваем болты крепления кронштейнов стабилизатора и передние болты крепления подрамника.

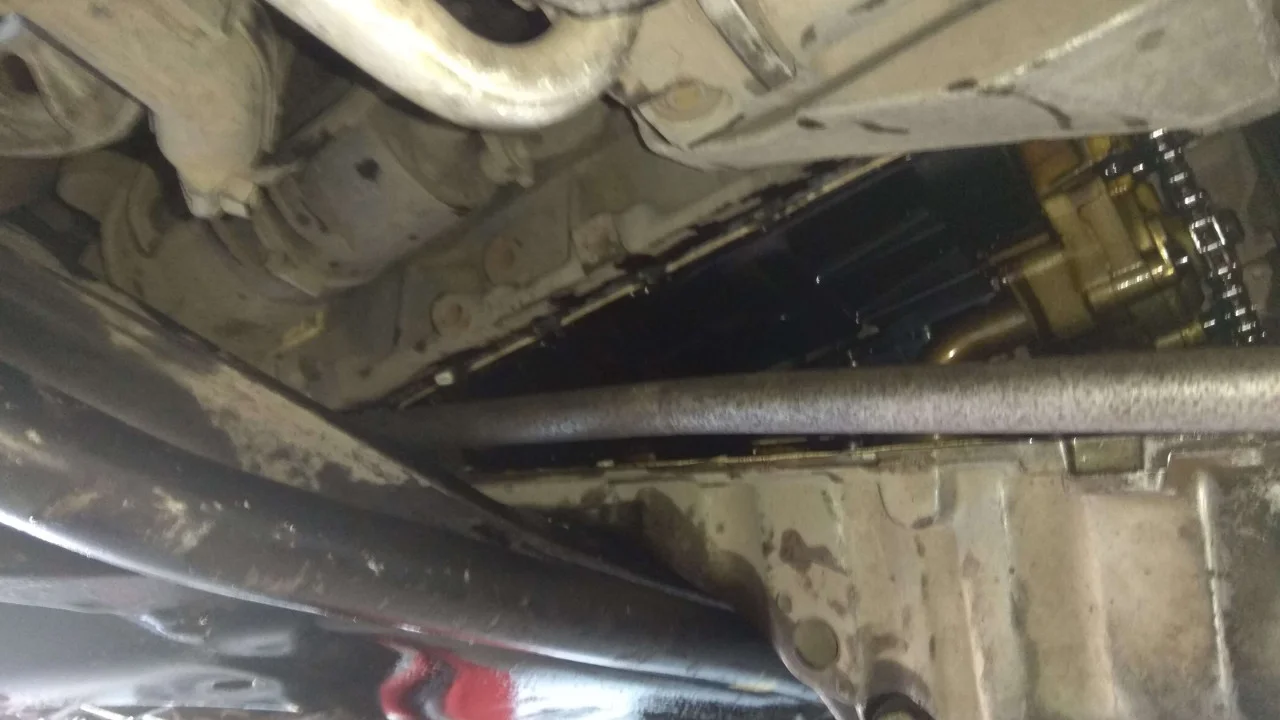

С помощью монтировки или ломика, упираясь в коробку передач, нажимаем на подрамник, приопуская его. Вытаскивать поддон в таком положении удобно с помощью помощника.

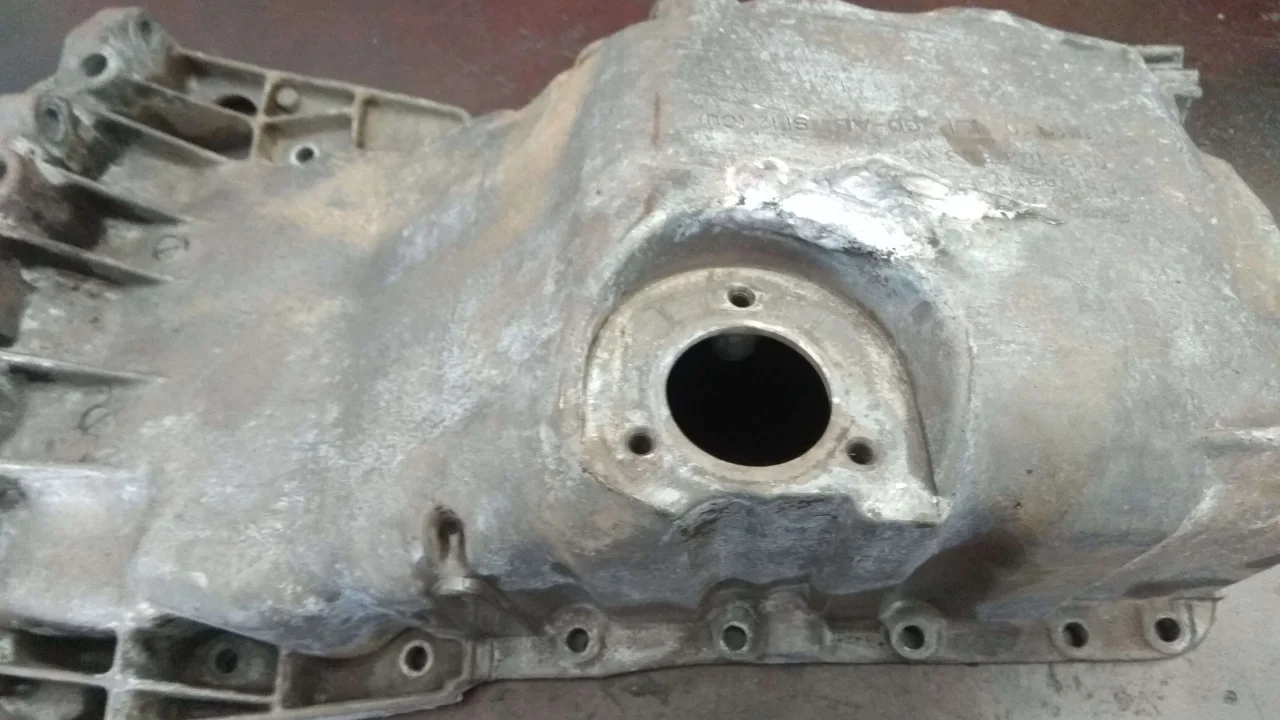

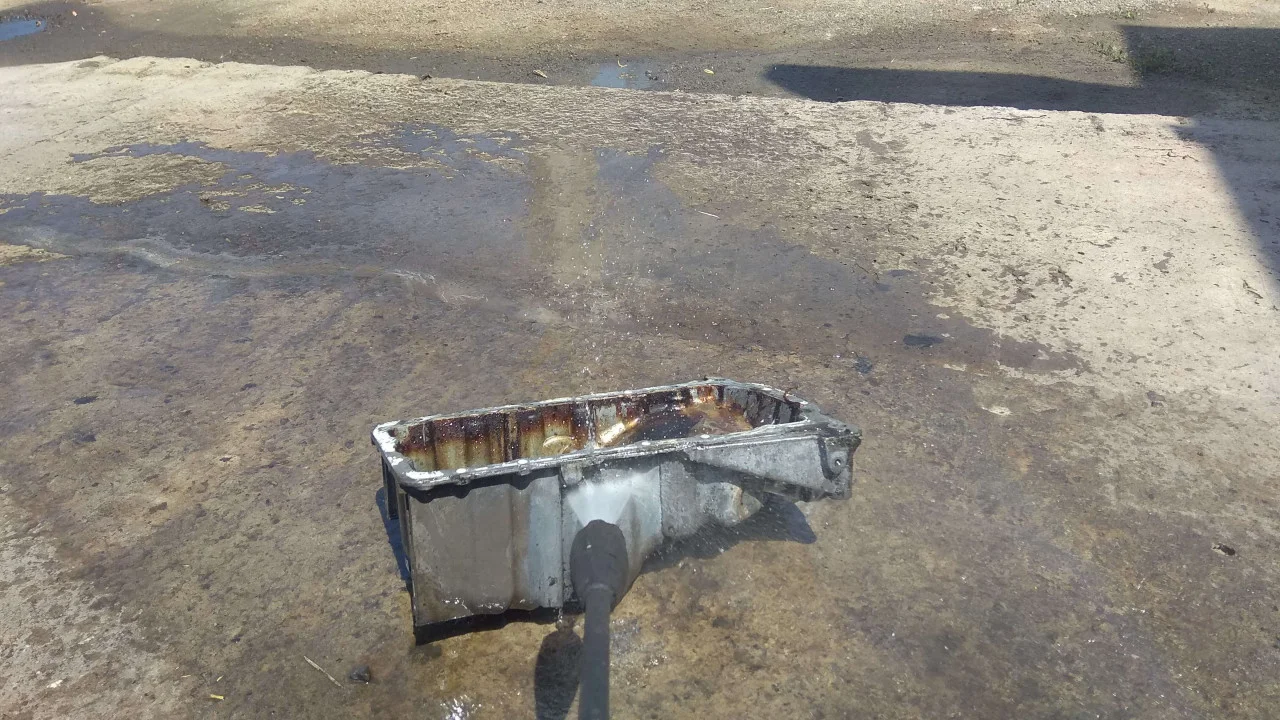

Вытащив поддон, тщательно его вымываем от грязи и масла. И отдаем сварщику-аргонщику на устранение трещины.

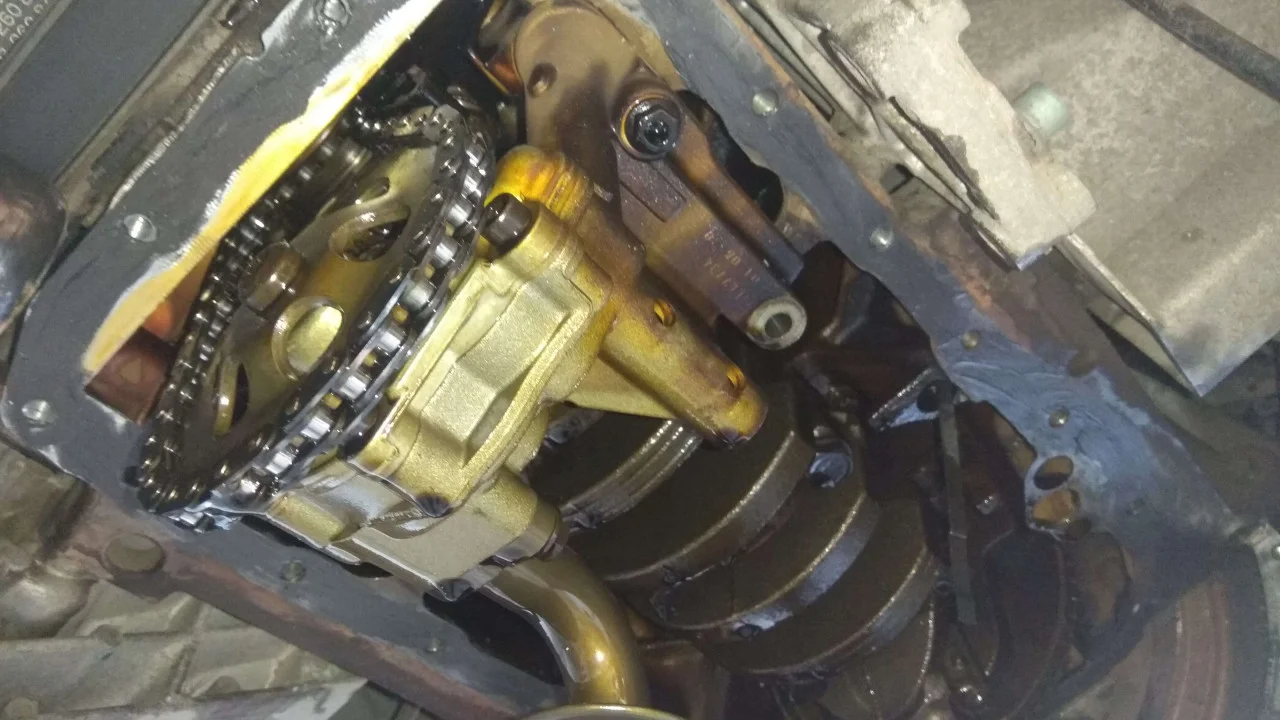

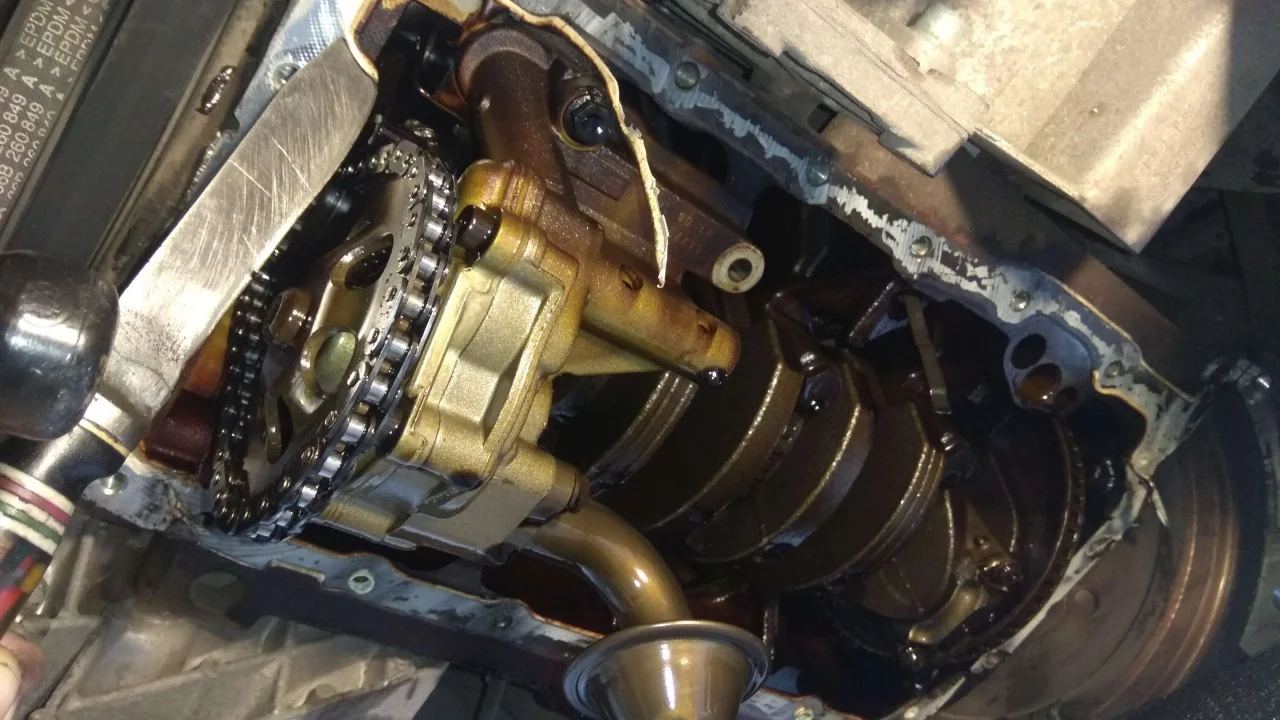

А тем временем мы тщательно вычищаем посадочное место поддона на двигателе. И обезжириваем его.

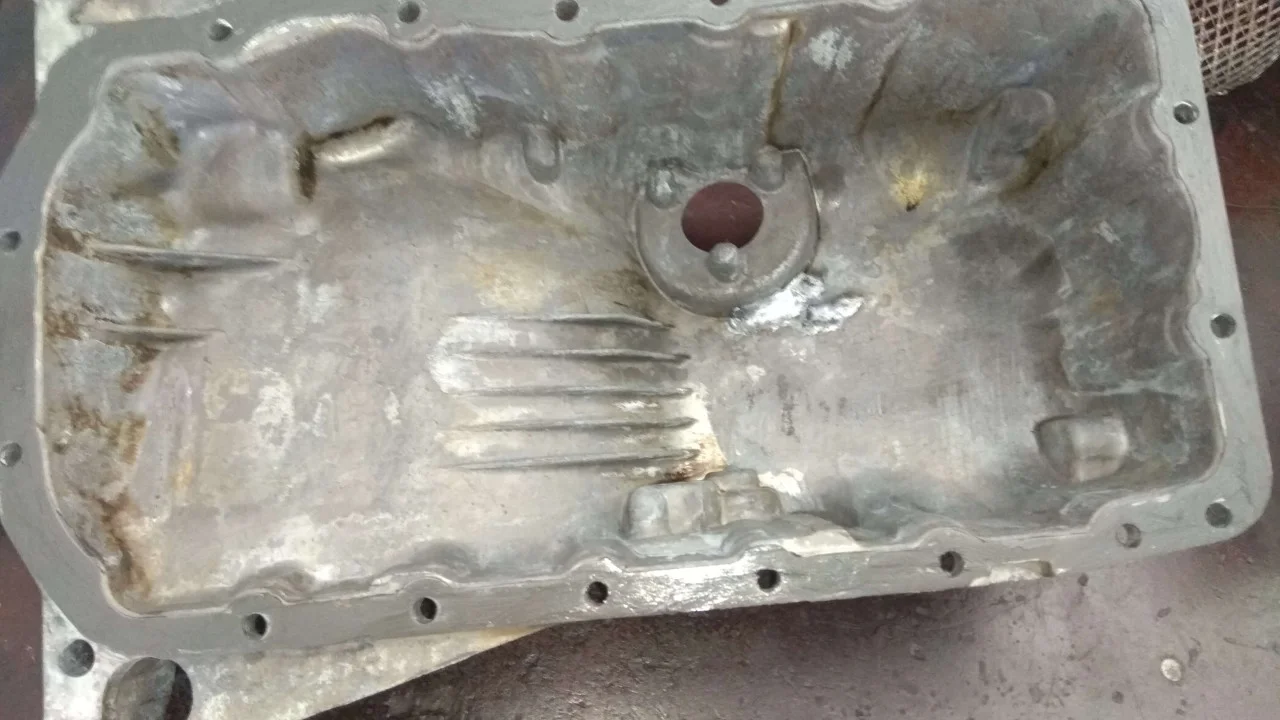

После сварки, очищаем от старого герметика посадочное место на самом поддоне и еще раз хорошенько его вымываем.

Промазываем герметиком плоскость на двигателе.

И на поддоне так же промазываем небольшим слоем герметика посадочное место.

Устанавливаем поддон на свое место и прикручиваем обратно все крепежные болты. Так же собираем и прикручиваем обратно всё то, что снимали ранее.

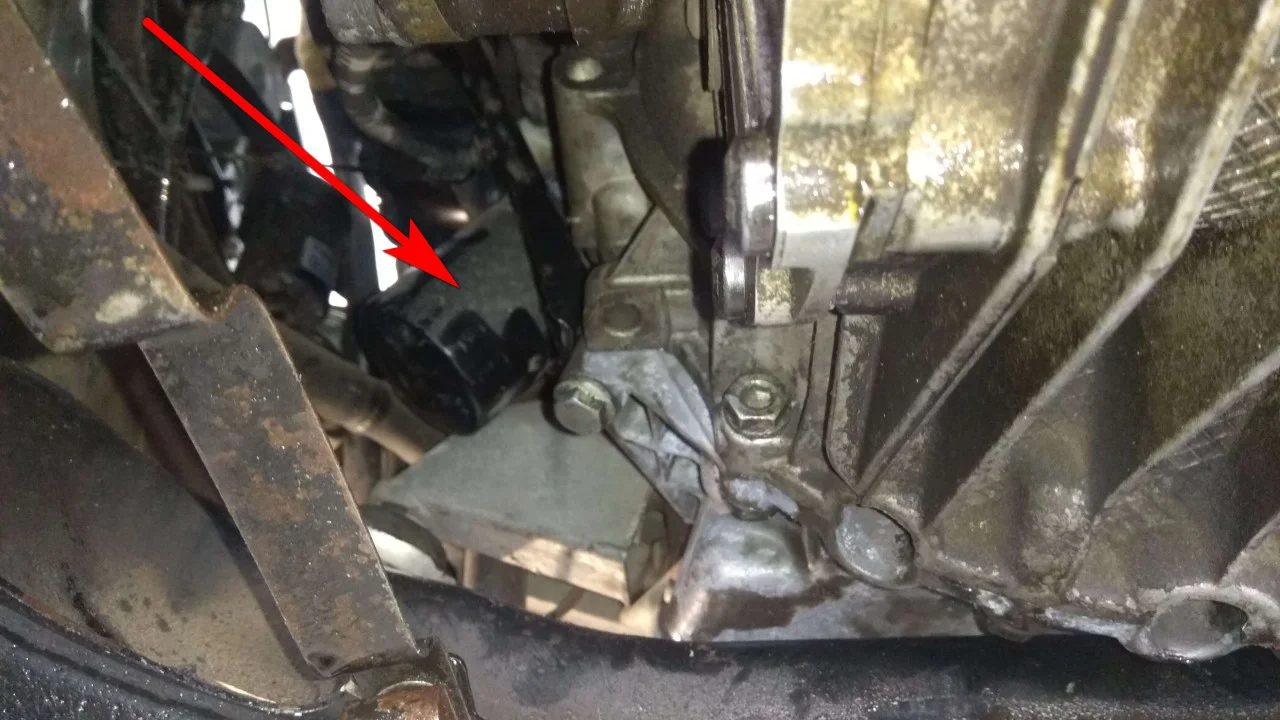

Так как старое масло всё вытекло, а заливать мы будем свежее, то необходимо сразу заменить и масляный фильтр. Он находиться с левой стороны двигателя.

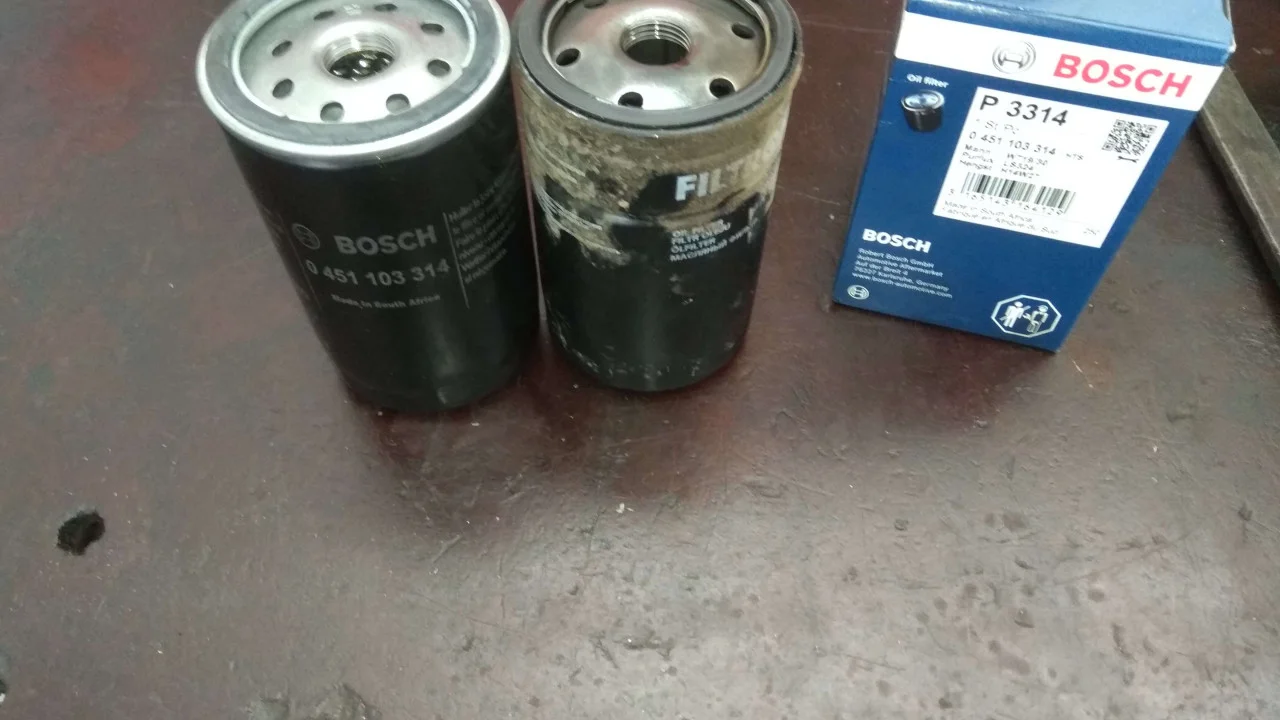

Выкрутив старый фильтр сравниваем его с новым. Смазываем уплотнительную резинку нового фильтра и устанавливаем его на двигатель.

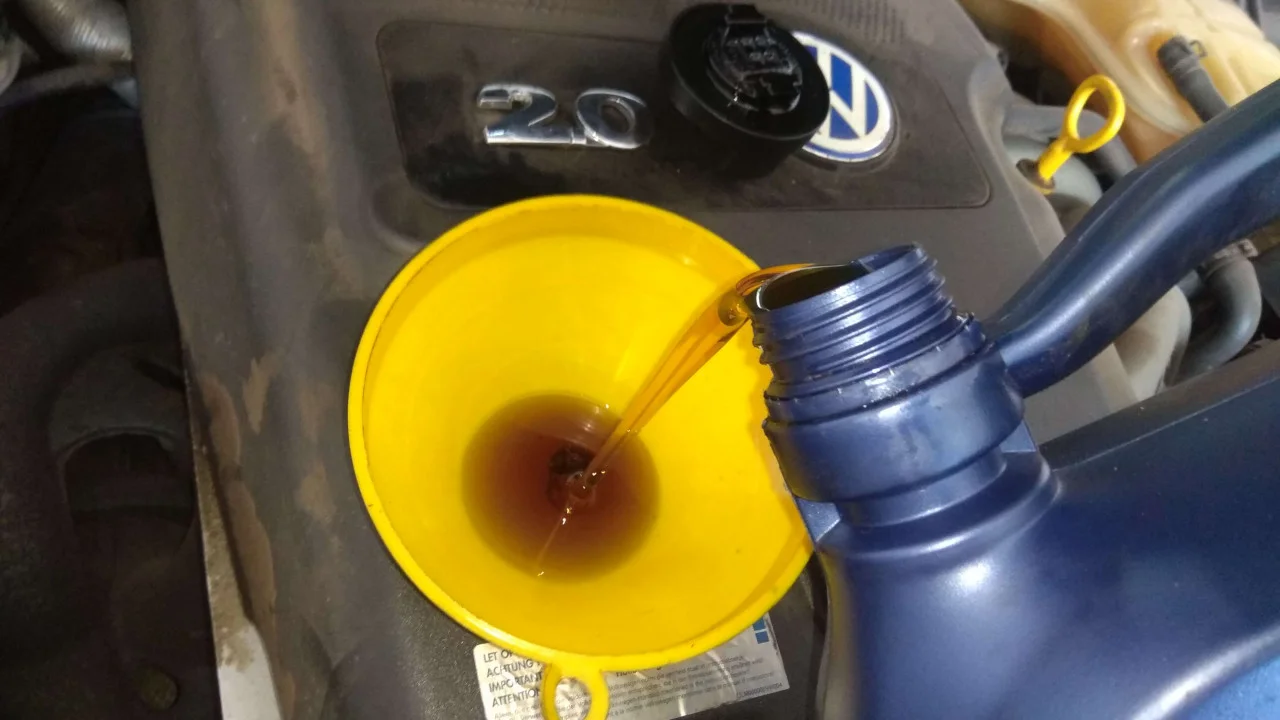

Заливаем в двигатель свежее масло, запускаем двигатель и проверяем поддон на течи масла.
