Снятие и чистка дросселя ВАЗ 2123 (Шевроле Нива)

А также колодку проводов от регулятора холостого хода.

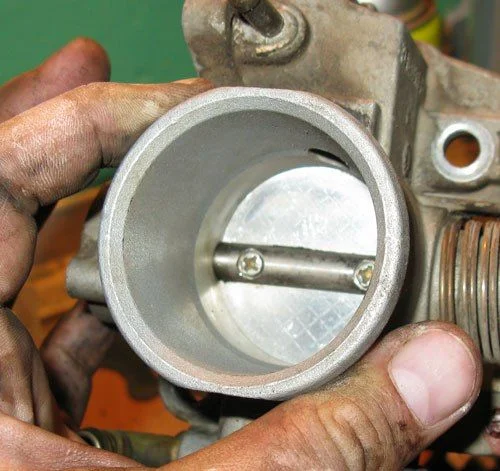

После тщательной промывки всех каналов и плоскостей, внутренности корпуса дроссельной заслонки стали как новые.

Сборку производим в обратной последовательности.

Чистку проводили при помощи жидкости из баллончика аэрозоля-очистителя для карбюраторов «Carb & Choke Cleaner» фирмы ABRO.

Чистит быстро и очень хорошо. Под давлением очень хорошо вымывается все из мелких каналов.

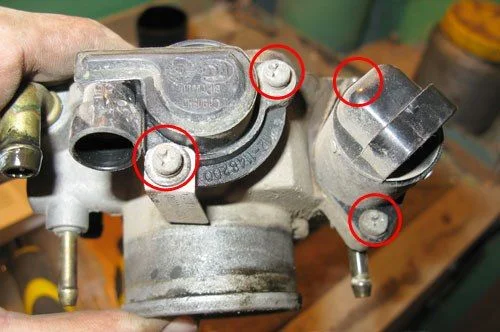

До того, как приступить к промывке данного узла, нужно убрать с него датчик положения дроссельной заслонки и регулятор холостого хода.

Для этого нужно крестообразной отверткой отвинтить по 2 крепежных винта.

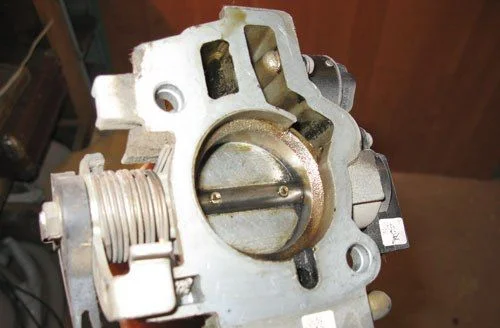

Вот так выглядел наш корпус дроссельной заслонки после демонтажа. Не очень и грязный он оказался. Нагар и масляная пленка конечно присутствует но ни так уж и много, не критично.

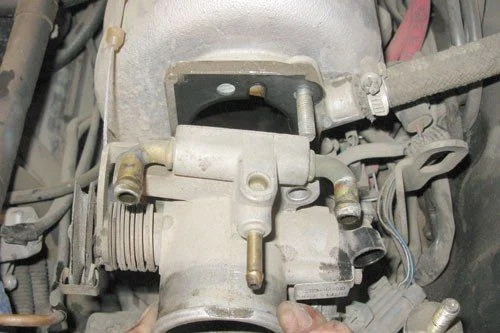

Демонтируем дроссельный узел.

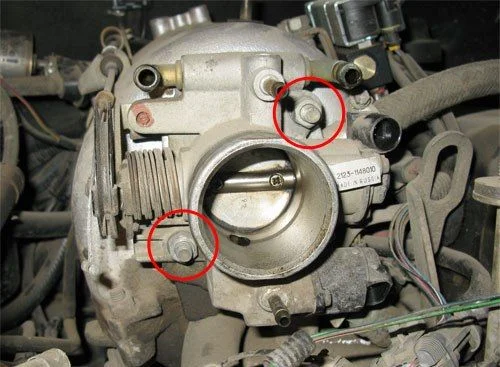

Далее, вооружившись головкой на 13 с удлинителем и воротком, отвинчиваем две гайки крепления дроссельного узла к ресиверу.

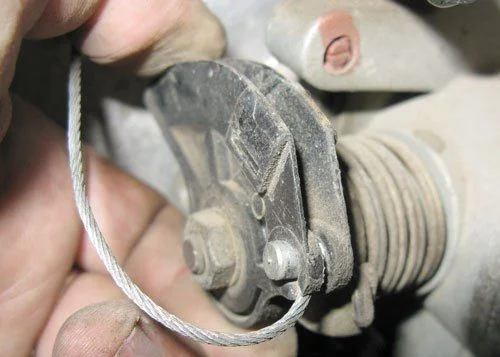

Повернуть рукой до упора шкив привода дроссельной заслонки, выводим наконечник троса через прорезь шкива.

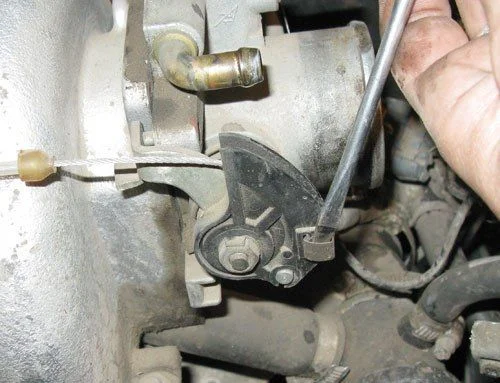

Отсоединяем трос от шкива привода дроссельной заслонки. Для этого, плоской отвертки, снимаем пружинный фиксатор.

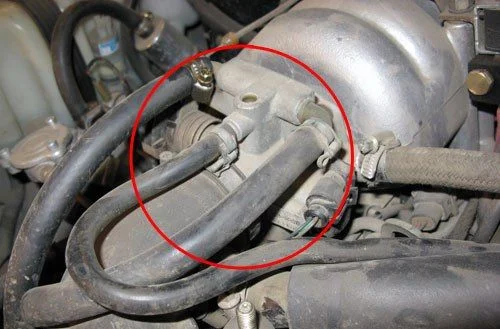

Месторасположение дроссельного узла на двигателе перед ресивером.

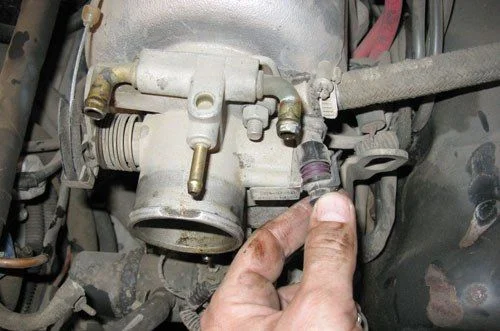

Далее отключаем все колодки проводов, подходящие к дроссельному узлу.

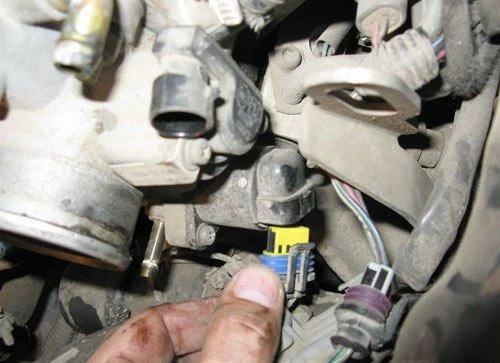

Колодку проводов от датчика положения дроссельной заслонки.

Убираем с корпуса дроссельной заслонки трубку подвода паров бензина, предварительно ослабив хомут.

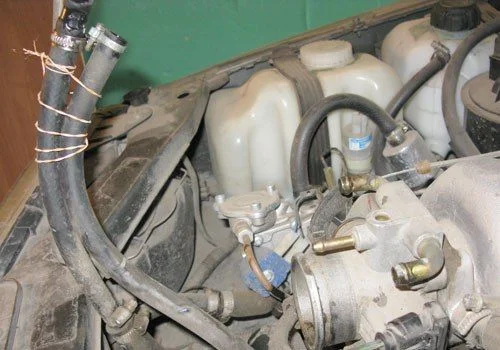

Чтобы остановить вытекание ОЖи из трубок, да и просто для того, чтоб они не мешались, они были подвязаны к стойке капота.

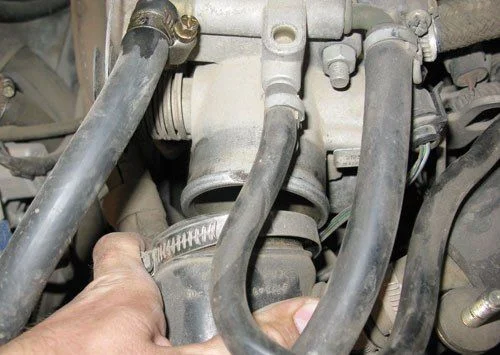

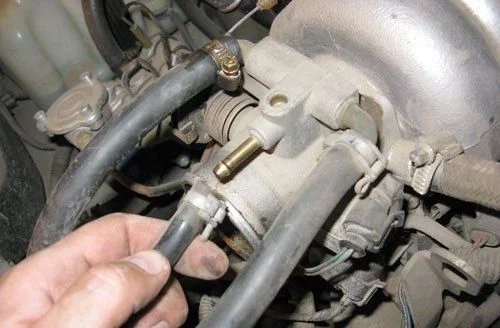

Убираем с корпуса дроссельной заслонки две трубки подвода и отвода охлаждающей жидкости, предварительно ослабив их хомуты.

При демонтаже трубок из них и узла подогрева корпуса заслонки, выйдет незначительное количество ОЖ. Нужно подготовить небольшую тару для сбора ОЖ.

После убираем все трубки, подходящие к корпусу дроссельной заслонки.

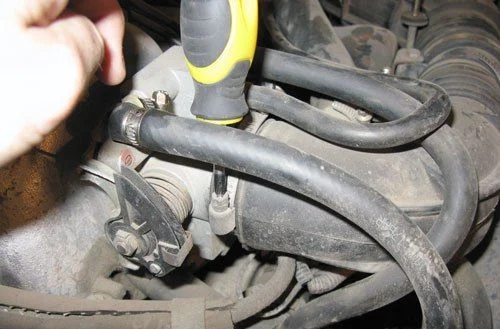

Далее убираем с корпуса дроссельной заслонки трубку вентиляции картера, предварительно ослабив хомут.

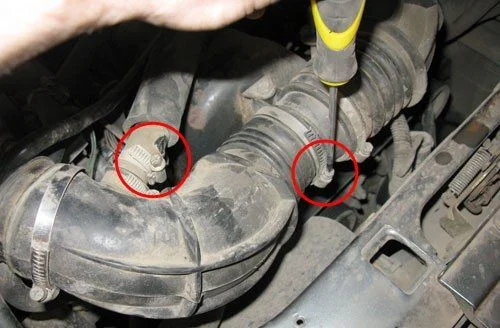

Для того, чтобы рукав не мешался при проведении работ, мы сняли его полностью. К тому же, в нашем случаи он был надорван и нуждался замены. Для его демонтажа нужно, лишь ослабить 2 хомута.

Выключаем аккумуляторную батарею, откинув минусовую клему.

Далее убираем с двигателя пластиковый экран.

Крестовой отверткой отпускаем хомут крепления рукава подвода воздуха к дроссельному узлу. Аккуратно снимаем рукав с патрубка корпуса дроссельной заслонки.
