Замена предохранителей Санта Фе

Блок предохранителей под капотом Санта Фе 2014 года.

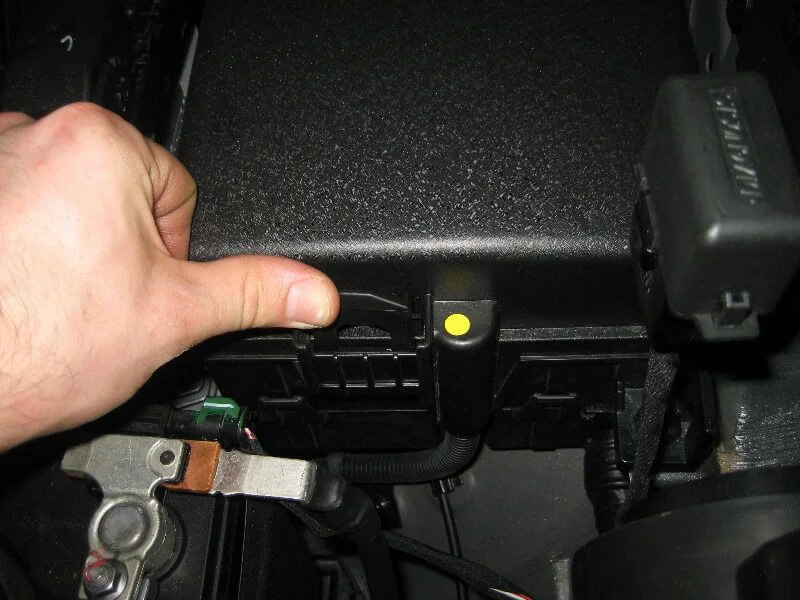

Нажать на фиксатор.

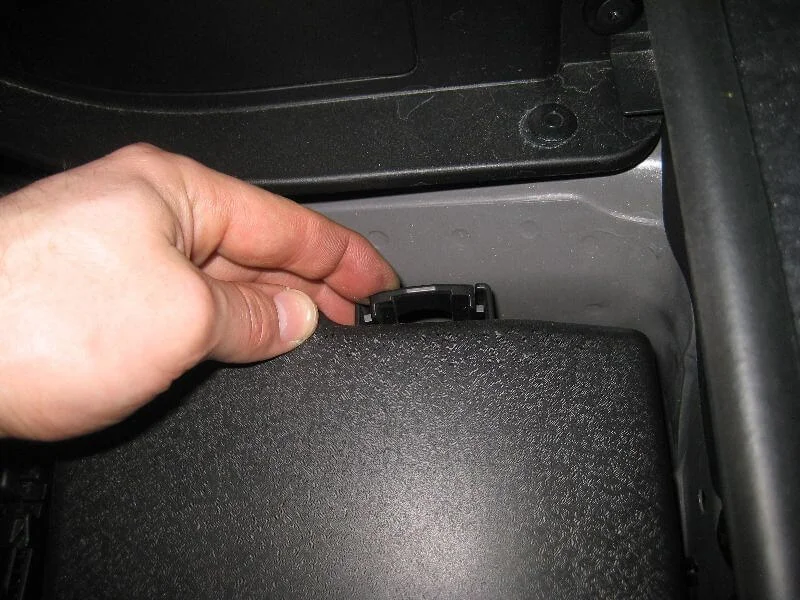

Еще один фиксатор сзади.

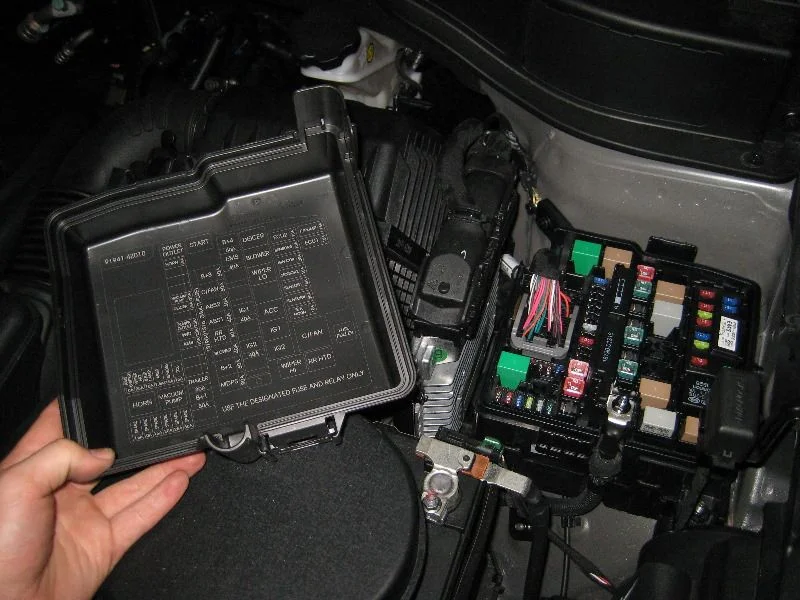

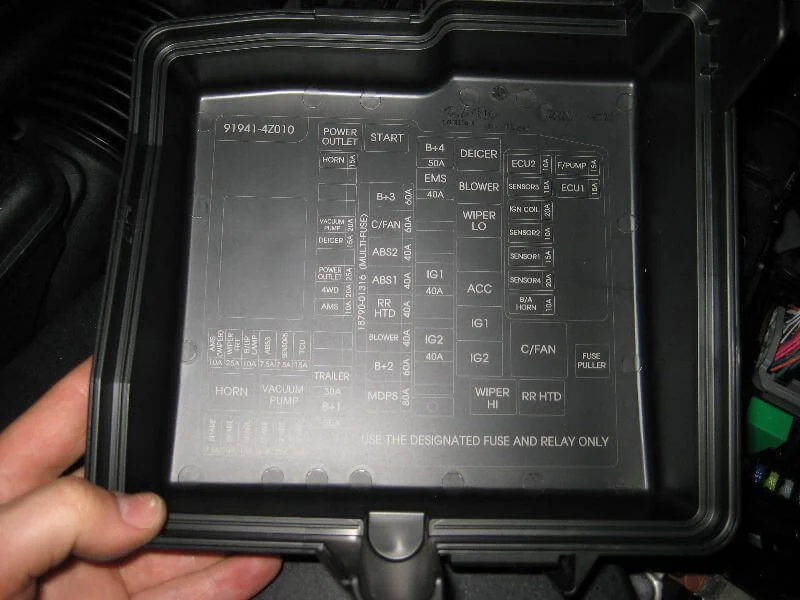

Снять крышку.

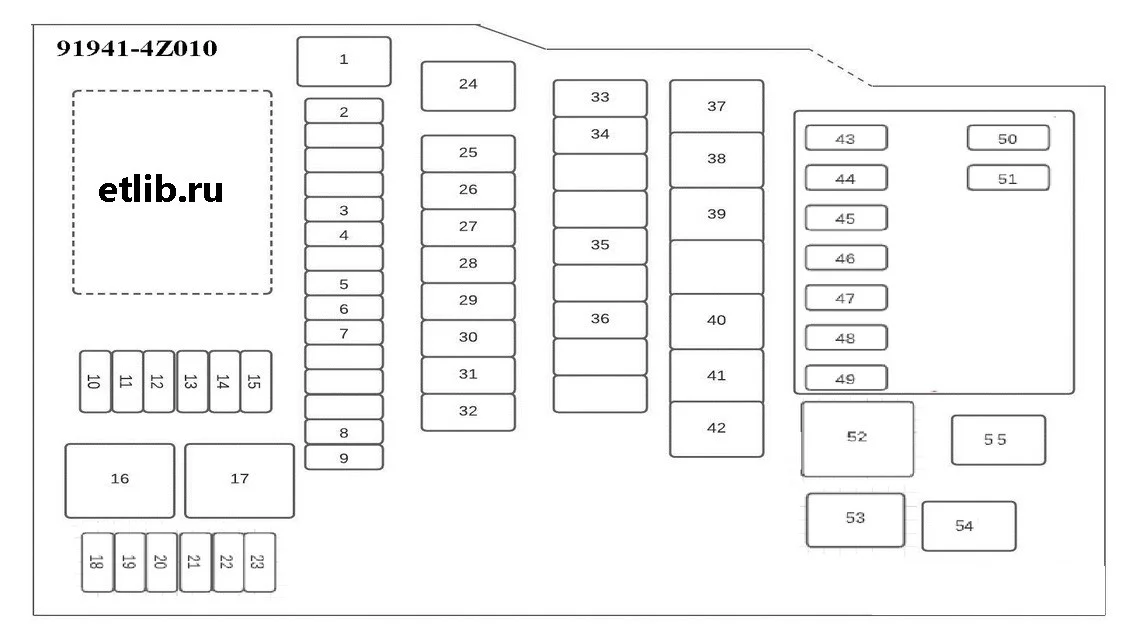

Схема предохранителей.

Структурная блок-схема предохранителей и их предназначение:

1 — Розетка 12В, 2 — Звуковой сигнал — реле | 15A, 3 — Топливный насос | 20A, 4 — Обогрев ветрового стекла | 15A, 5 — Розетка 12В | 25A, 6 — Электро-стеклоподъемники | 20A, 7 — Cистема управление генератора | 10A, 8 — Прицеп | 30A, 9 — Габаритные огни | 5A, 10 — Замок зажигания |10 A, 11 — Обогрев заднего сидения | 25A, 12 — Задние ходовые огни | 10A, 13 — ABS гидроэлектронный модуль | 7.5A, 14 — Датчик кислорода | 7.15A, 15 — Датчик скорости | 15A, 16 — Звуковой сигнал, 17 — Топливный насос, 18 — Фара и фонарь по левому борту | 5A, 19 — Фара и фонарь по правому борту | 5A, 20 — Освещение салона | 5A, 21 — Выключатель аварийной сигнализации | 5A, 22 — Дневные ходовые огни | 5A, 23 — Модуль управления системы электронного ключа | 5A, 24 — Противоугонная сигнализация, 25 — Блок коммутации | 60A, 26 — Блок управления системой отопления | 60A, 27 — Блок управления ABS,ESP | 40A, 28 — Диагностический разъем | 40A, 29 — Обогрев заднего стекла | 40A, 30 — Реле вентилятора | 40A, 31 — Габаритные огни — реле | 60A, 32 — Блок управления EPS | 60A, 33 — Предохранитель клапанов насоса | 50A, 34 — Прикуриватель | 40A, 35 — Замок зажигания, кнопка пуск-стоп | 40A, 36 — Замок зажигания, кнопка пуск-стоп | 40A, 37 — Обогрев ветрового стекла, 38 — Реле вентилятора, 39 — Многофункциональный переключатель, 40- Замок зажигания — аудиосистема, 41 — Замок зажигания, кнопка пуск-стоп, 43 — Не используется | 10A, 44 — Модуль управления двигателем | 15A, 45 — Датчик распредвала | 20A, 46 — Датчик кислорода | 150, 47 — Кондиционер реле | 15A, 48 — Вентилятор — реле низких оборотов и реле высоких оборотов | 15A, 49 — Электромагнитный клапан | 10A, 50 — Топливный насос | 15A, 51 — Блок управления системой отопления | 15A, 52 — Блок управления двигателем, 53 — Блок управления системой отопления, 54 — Очиститель заднего стекла — двигатель, 55 — Противотуманные фонари.

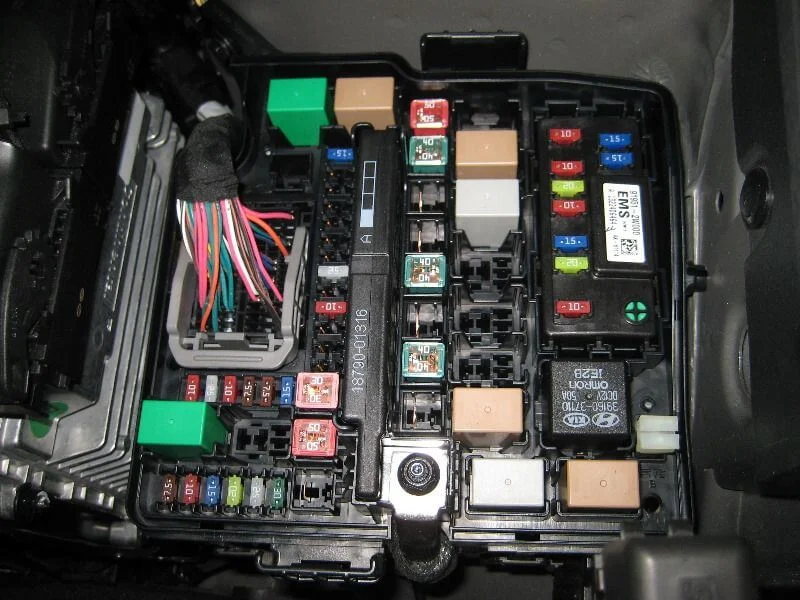

Блок предохранителей под капотом.

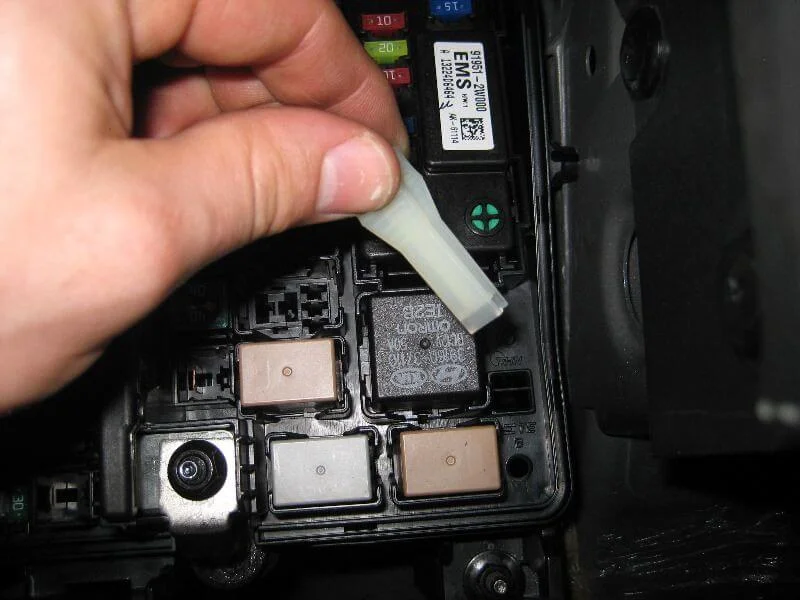

Инструмент для замены.

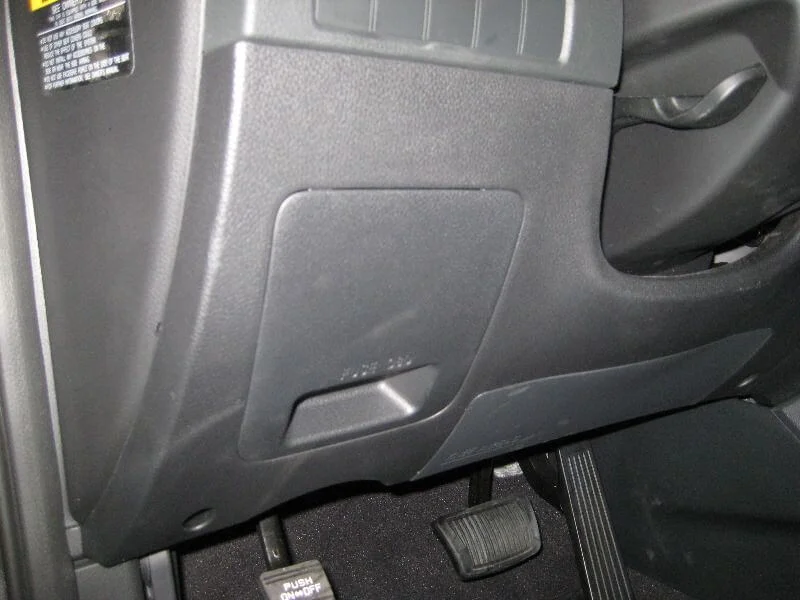

Здесь находятся предохранители в салоне.

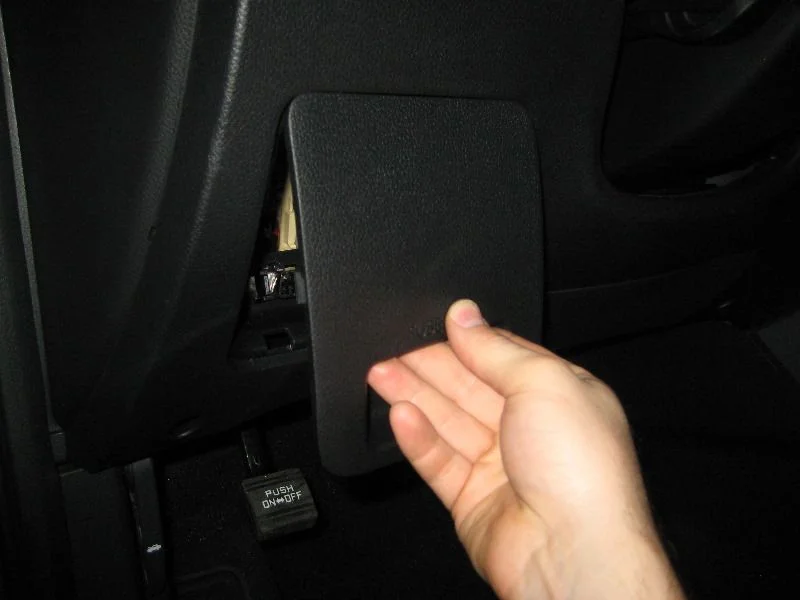

Снять крышку.

Схема предохранителей в салоне. И подробное описание:

A/BAG ING | 15 A — Индикатор отключения подушки безопасности — перед, SMART KEY 2 | 7.5 A — Модуль управления электронного ключа, выключатель кнопки пуска и остановки двигателя, MDPS | 7.5A — Блок управления EPS, IGN | 20A — Катушка зажигания 1-4, конденсатор, A/CON — 2 | 7.5A — Кондиционер, RR HTD | 10A — Обогрев заднего стекла, F/LID | 15A -Очиститель ветрового стекла, A/BAG | 15 A — Подушки безопасности, модуль управления SRS, HTD STRG | 15 A — Обогрев заднего стекла, CORNERING LAMP | 10A — Лампа в салоне, A/CON1 | 10A — Кондиционер, C/LIGHTER | 20A — прикуриватель,MODULE 4 | 10A — Блок реле и предохранитель моторного отсека,FUSE SWITCH — Саморегулирующийся предохранитель,WIPER RR | 15A — Очиститель заднего стекла — двигатель,WIPER FRT | 15A — Многофункциональный переключатель,BREAK SWITCH | 7.5 A — тепловой размыкатель,STOP LAMP | 15A — Сигнальные огни,DR LOCK | 20A — Центральный замок — блок управления,SUNROOF 2 | 20 A — Люк,BLOWER RR | 20A -Реле вентилятора, SUNROOF 1 | 20A — Люк,P/SEAT PASS | 20A — Ручной переключатель сиденья водителя,P/SEAT DRV | 30A — Ручной переключатель сиденья пассажира,FOG LAMP RR | 10A — противотуманные фары,MEMORY 1 | 10A — Слот памяти,MEMORY 2 | 10A — Слот памяти,MEATMEDIA | 15A — Мультимедиа,START | 7.5A — Противоугонная сигнализация,S/HEATER RR | 15A -Обогрев передних сидений,S/HEATER FRT | 15A -Обогрев заднихсидений,P/WDW RH | 25A -Блок управления стеклоподъемниками — переключатель левого заднего,P/WDW LH | 25A — Блок управления стеклоподъемниками — переключатель правого заднего.

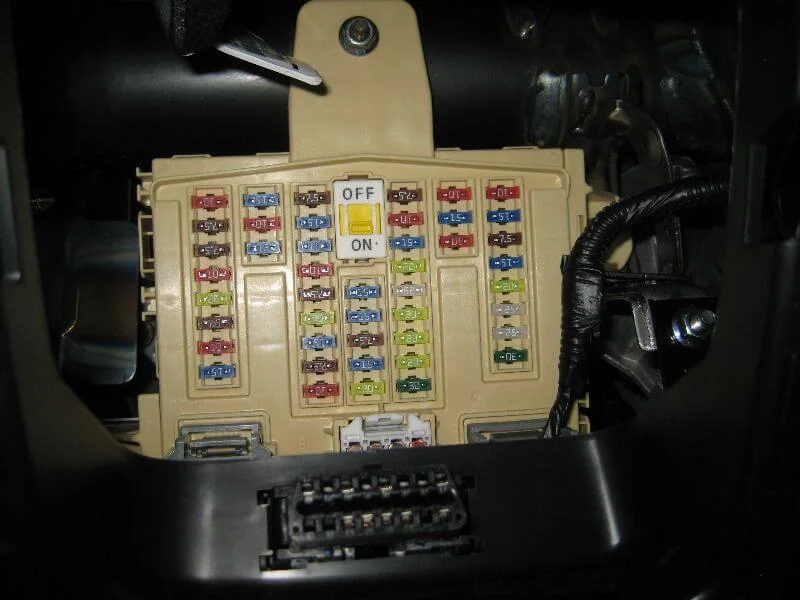

Блок предохранителей в салоне.

Взять щипцами предохранитель.

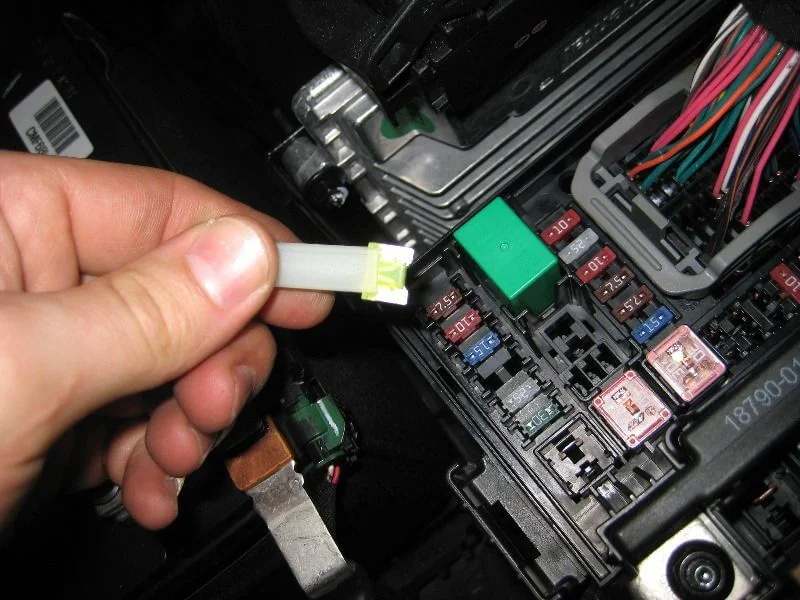

Вытащить предохранитель.

Осмотреть на целостность.

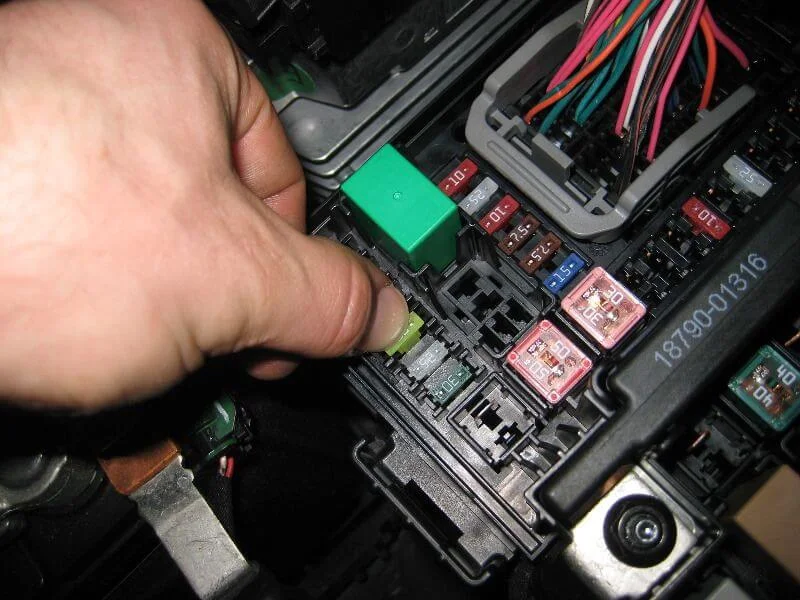

Вставить новый предохранитель.

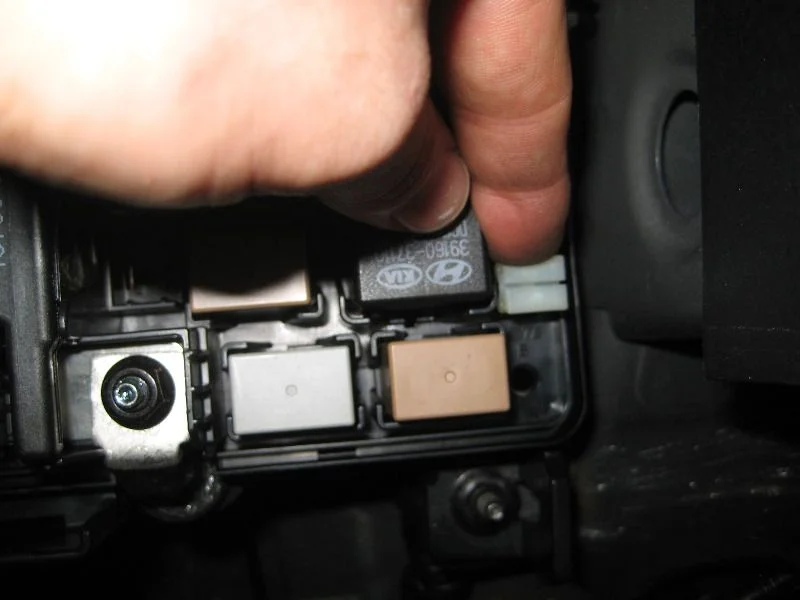

Вернуть на место щипцы.

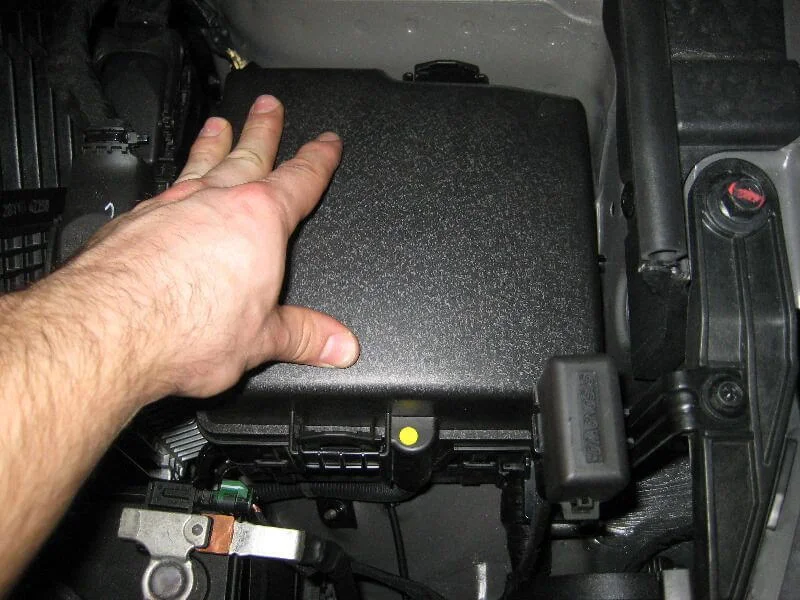

Закрыть крышку блока под капотом.

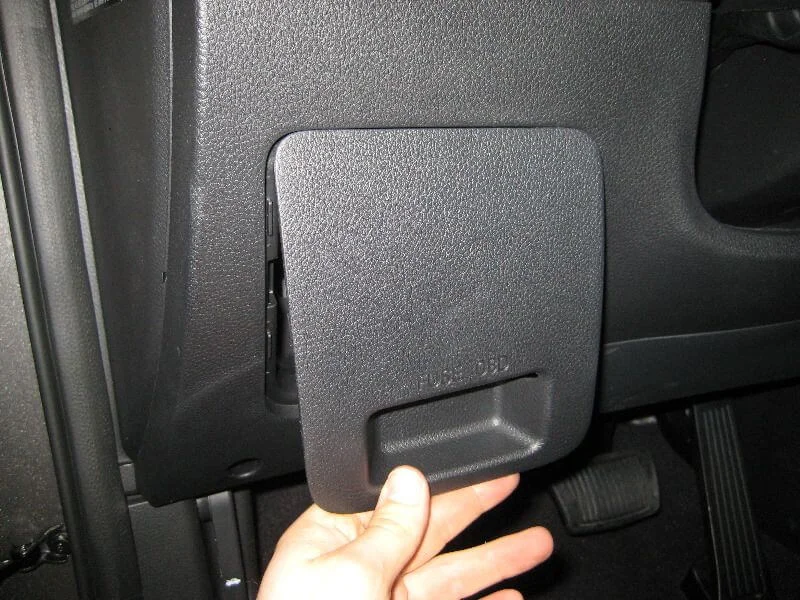

И в салоне.
