Разборка и сборка задней амортизационной стойки

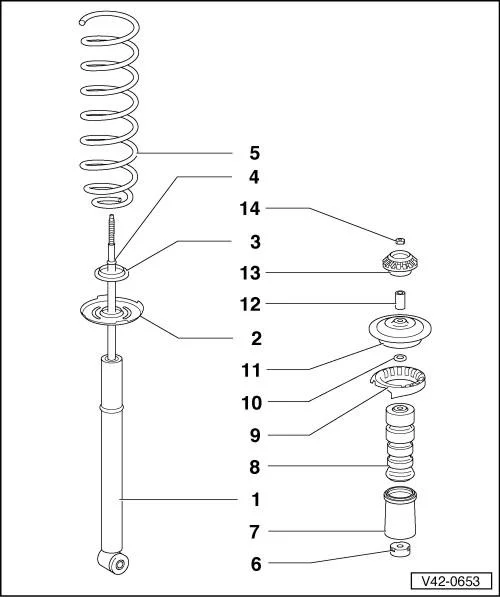

Прооцесс разборки и сборки:

• 1 - Амортизатор, заменяется отдельно, утилизация, проверка амортизатора на герметичность и шумы;
• 2 - Нижняя чашка пружины, монтажное положение;
• 3 - Прокладка;
• 4 - Стопорное кольцо;
• 5 - Витая пружина, применяемость;
• 6 - Защитный колпачок;
• 7 - Защитный кожух;
• 8 - Буфер;
• 9 - Подушка пружины, монтажное положение;
• 10 - Шайба;
• 11 - Верхняя чашка пружины;
• 12 - Распорная трубка;
• 13 - Нижнее опорное кольцо, резиновая деталь;
• 14 - 15 Нм.

Монтажное положение подушки пружины.

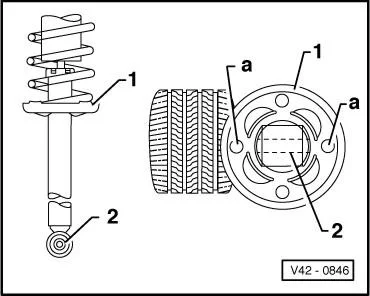

Монтажное положение нижней чашки пружины:

• 1 - Нижняя чашка пружины;
• 2 - Втулка в в отверстии амортизатора.

Установить чашку пружины так, чтобы отверстия -a- находились на одной прямой с втулкой -2- в отверстии амортизатора. В противном случае в экстремальных дорожных ситуациях может возникнуть контакт шины с чашкой пружины -1-.
