Замена втулки коробки передач Фольксваген Т4

26 ноября 2020

•

16K

Покажем замену втулки МКПП Volkswagen Transporter T4 с двигателем 2.5 TDi, 2002 года выпуска. Меняем втулку по причине “болтающегося” рычага переключения передач. Также нередко вместо задней передачи, включается первая. Эксплуатация автомобиля с такой поломкой может привести к ДТП. В целом в замене втулки нет ничего сложного, но нужно знать как запрессовать новую втулку в пластину.

Выбор втулки

Оригинальная втулка МКПП — VAG 701711166. Заменители: Topran 109090, Patron P28-0004, Vaico V10-6100, Metalcaucho 04753. Рекомендуем отдавать предпочтение оригинальной втулке, она более износостойкая.

Какие инструменты нужны и как менять

удлинитель;
вороток с трещоткой;
головка на тринадцать;
тиски;
накидной ключ на тринадцать;
литиевая смазка.

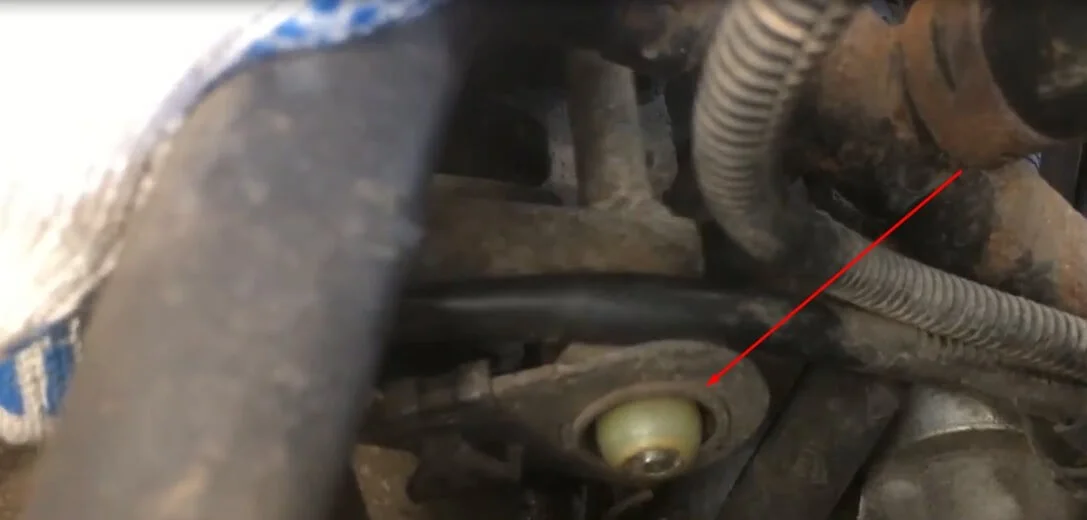

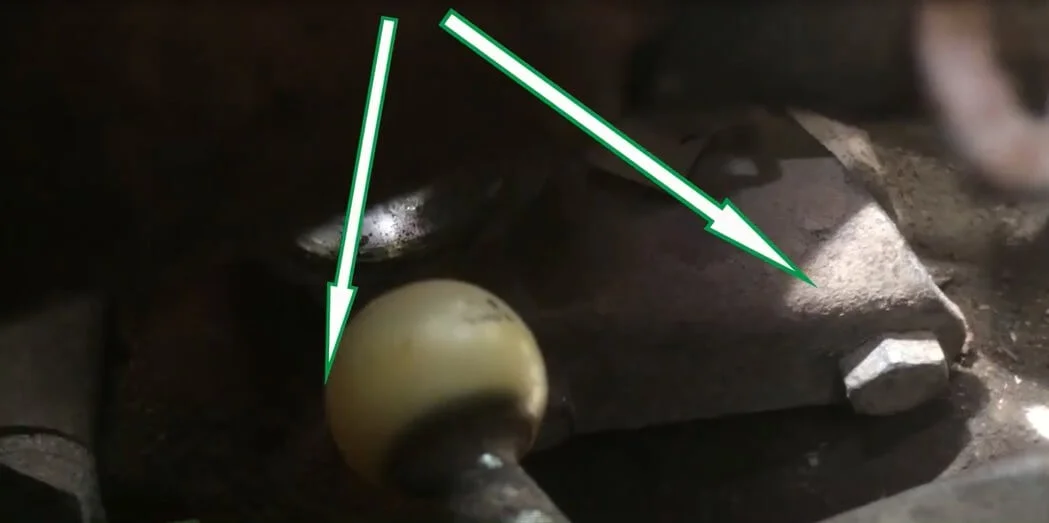

Поднимаем капот и справа над КПП наблюдаем что втулки на шаре уже нет. Она настолько износилась что уже, спала и потерялась.

Теперь нам нужно демонтировать пластину, в которой должна стоять втулка. Для этого отворачиваем два отмеченных болта и демонтируем пластину.

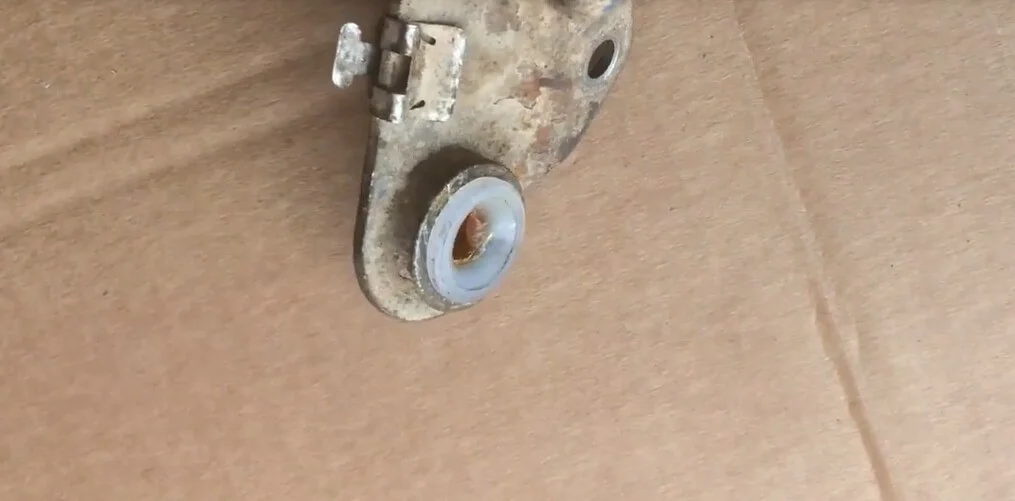

Далее нам нужно запрессовать втулку в пластину. Запрессовать втулку нужно так как показано на фото.

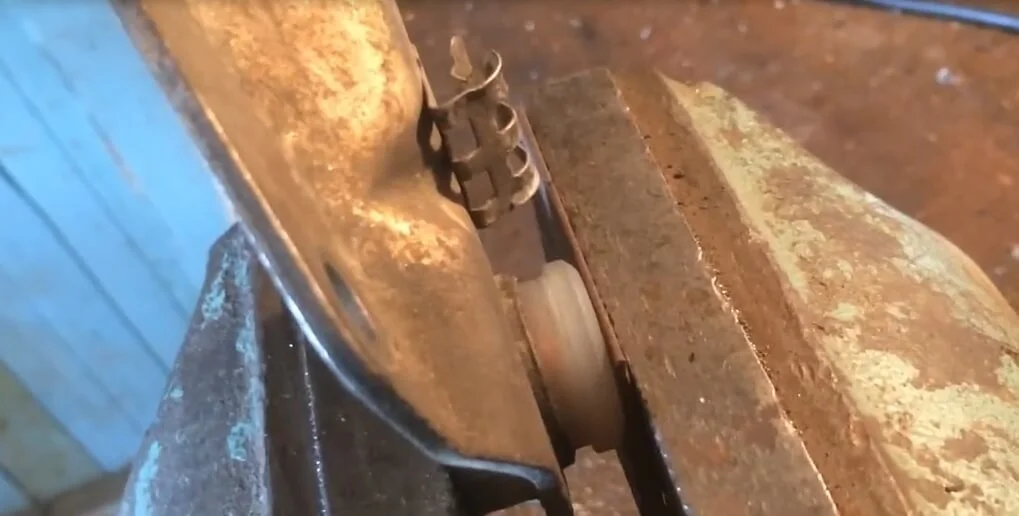

Подбираем оправки и запрессовываем втулку с помощью тисков. Если тисков нет, вскипятите воду и забросьте туда втулку. Через 10-15 секунд достаньте втулку и она от руки зайдет в посадочное место. Секрет в том что втулка в кипятке размягчается, а когда остывает, приобретает былую прочность.

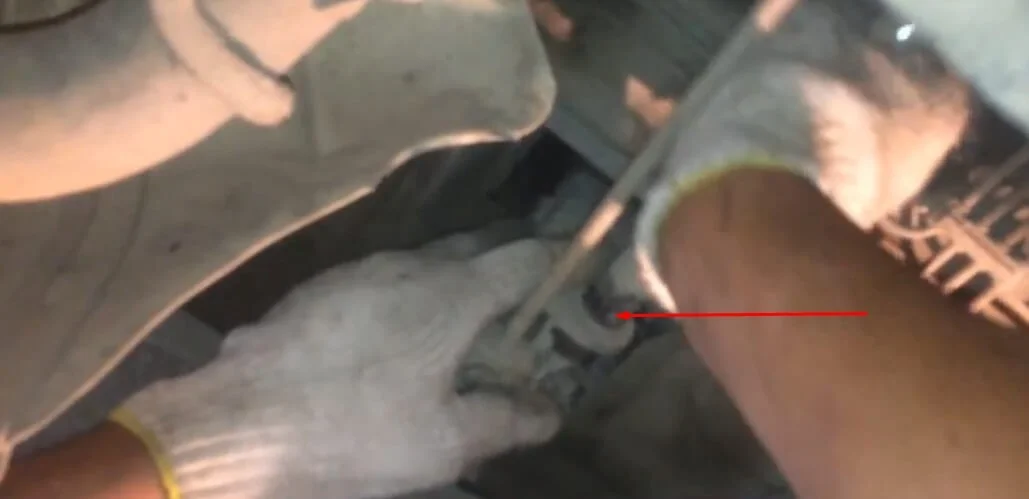

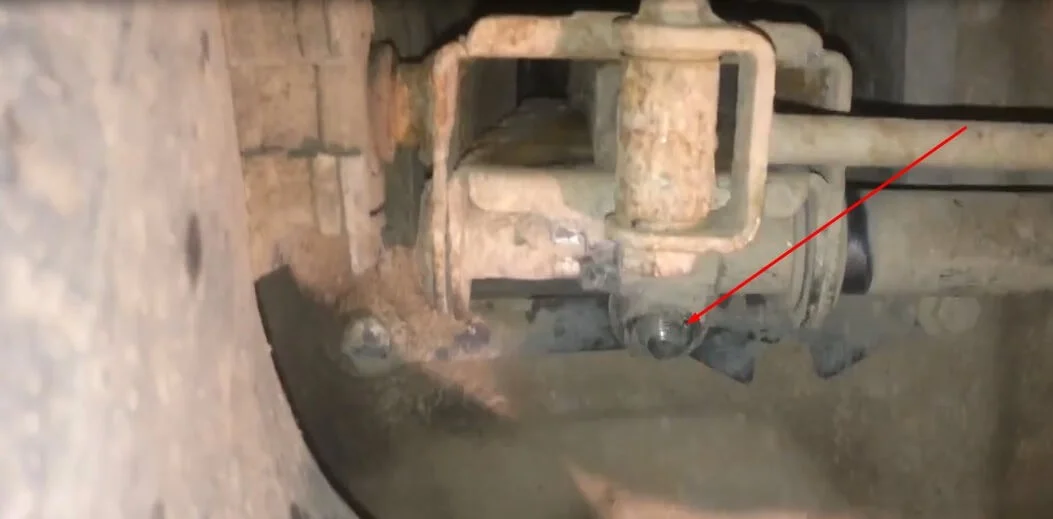

Далее нам нужно демонтировать тягу, которая идет от рычага переключения передач к самой коробке. Без ее снятия не удастся установить пластину с втулкой на место. Снизу ручки переключения передач откручиваем болт хомута. Головку болта держим ключом, а гайку откручиваем воротком с головкой. Головка болта и гайка на тринадцать.

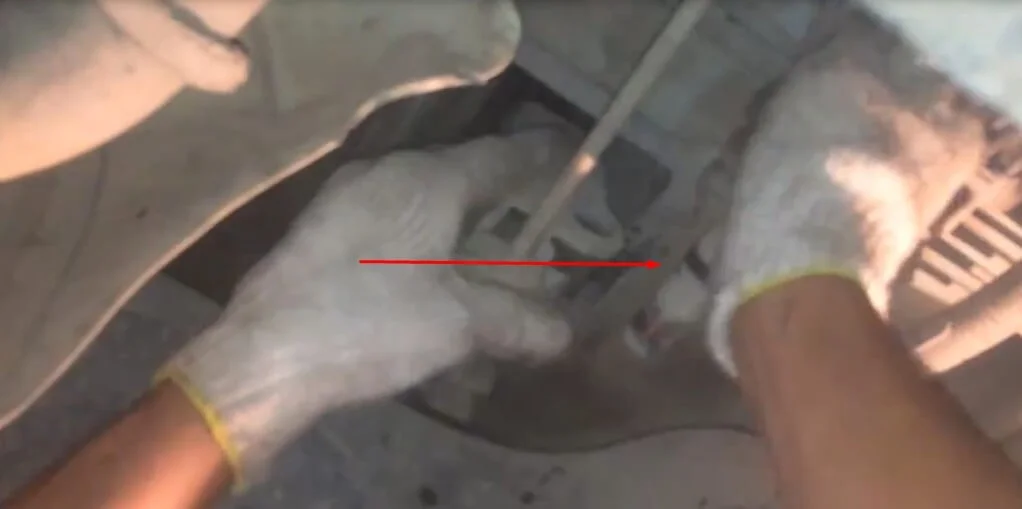

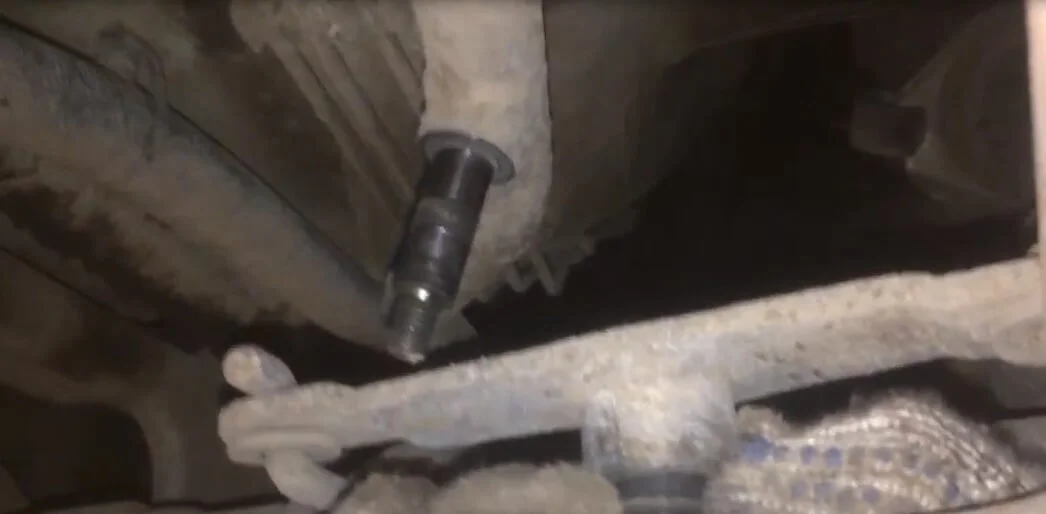

Вынимаем болт, страгиваем хомут и сдвигаем его влево.

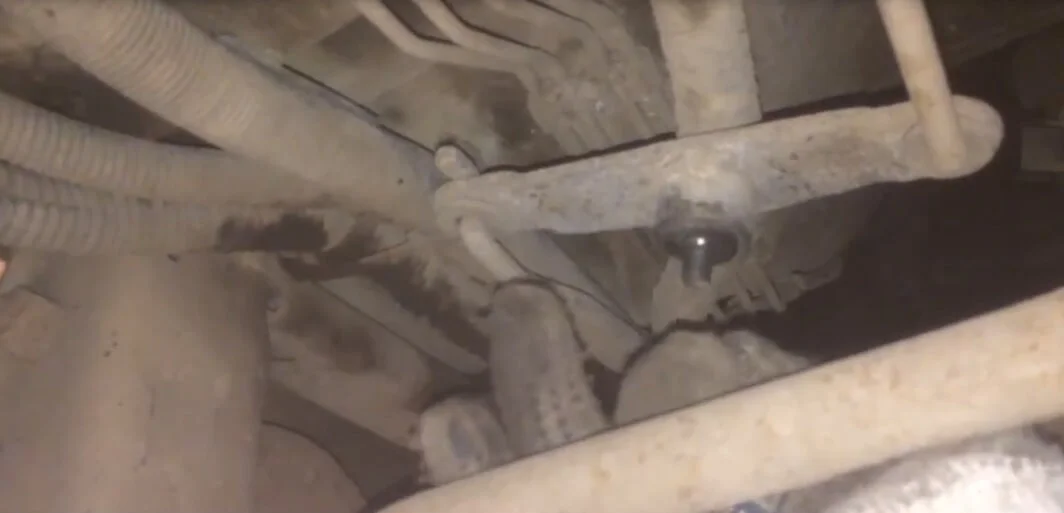

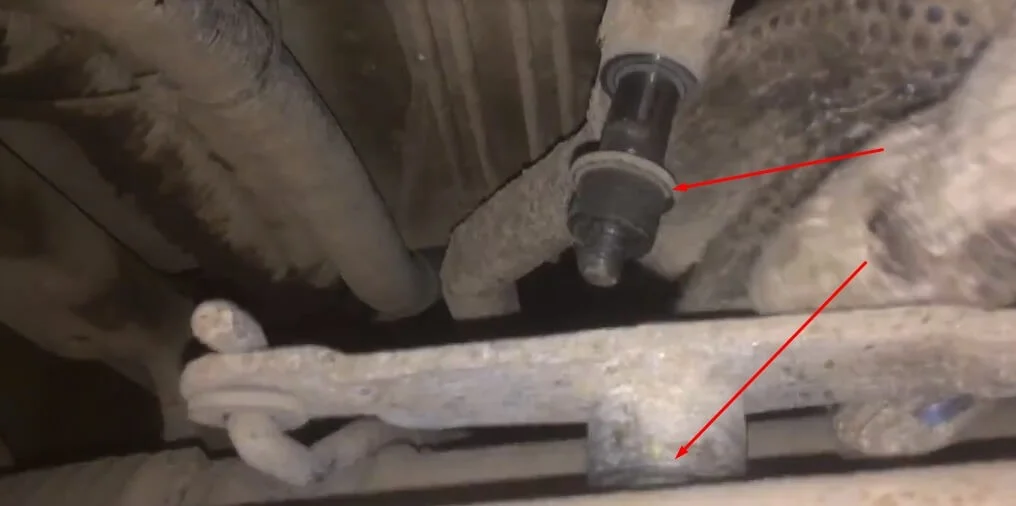

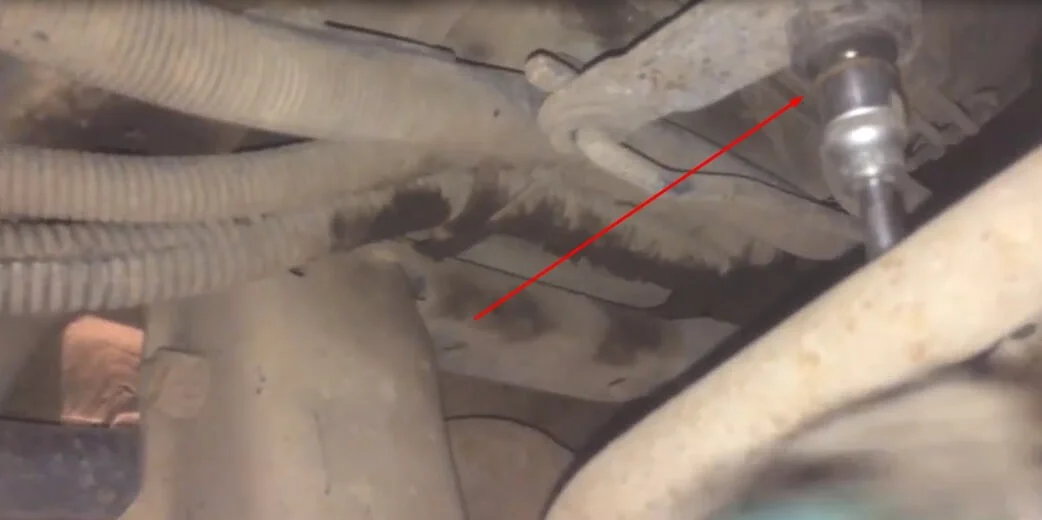

Отворачиваем гайку крепления тяги к другим тягам переключения передач. После откручивания выводим палец тяги из отверстия и снимаем резиновые втулки. Гайка под головку на тринадцать.

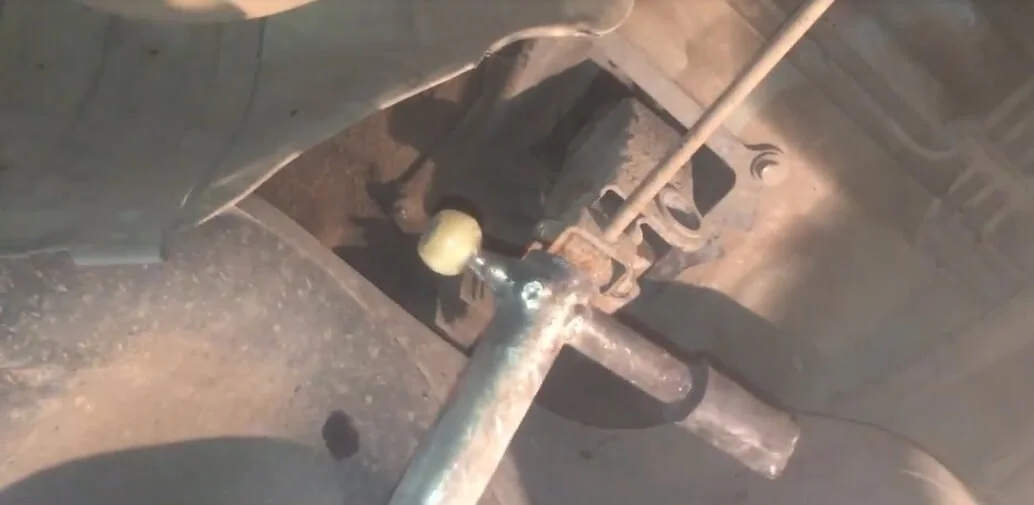

Снимаем тягу и в тисках запрессовываем пластину с втулкой на шар. Если нет тисков, применяем вышеописанную процедуру с кипятком. Далее производим обратную сборку, но не забываем заложить между шаром и втулкой литиевую смазку. Еще обратите внимание на резиновые втулки пальца тяги, при необходимости замените.
