Ремонт трапеции дворников Тойота Карина Е
В этой фото инструкции имеем автомобиль Тойота Карина Е. Данная машина так сказать уже не свежего выпуска и в нашем случае появилась проблема с работой дворников.

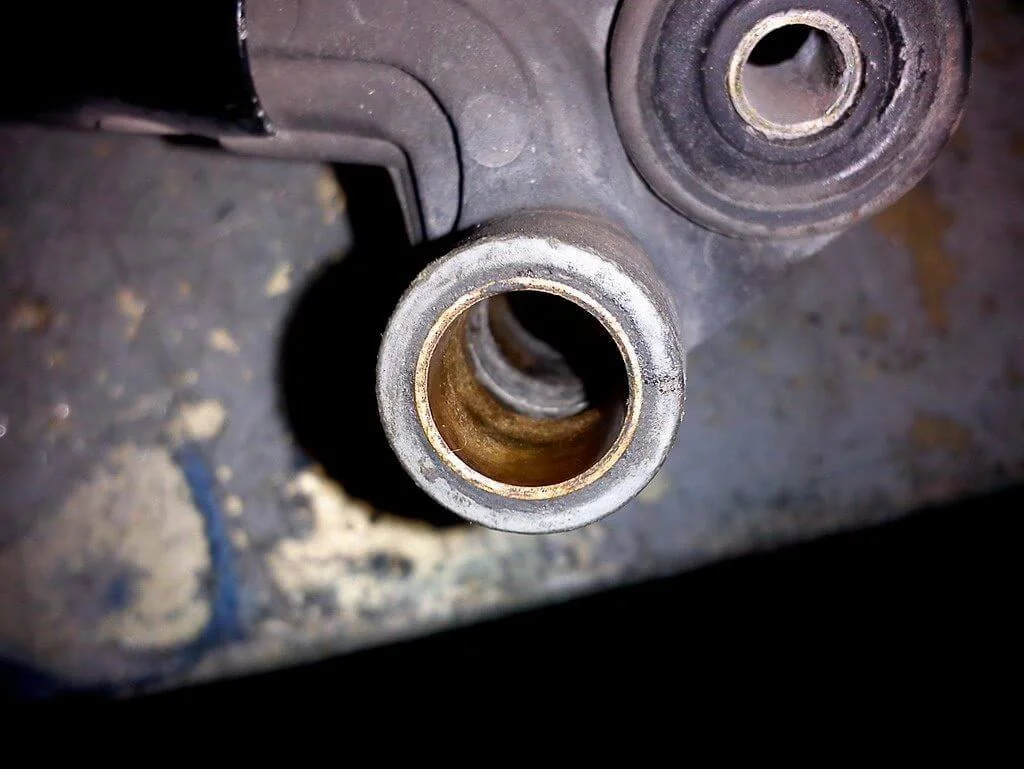

Автовладельци довольно часто сталкиваются с подобной проблемой. Иногда виной бывает моторчик дворников. Также, бывают случаи когда виной всему становится закисший палец втулки. В этом случае выбиваем ее изнутри, предварительно уперев основание. Втулки имеют внутренний диаметр 12 мм, внешний диаметр — 14 мм. Покупаем втулку стартера от автомобиля Волга. Внешний диаметр уменьшаем на токарном станке до 14 мм и режем пополам. Из 2-х Волжских втулок получаем 4-е Toyotoвских.
Детально их осмотрев наше авто, был замечен не малый люфт в движении дворников. Сразу же появились мысли о трапеции. Последовательная разборка показала, что головки шарниров на трапеции не выполняют своих функций. Они как говорят в народе «раздолбанные».
В этой ситуации можно поступить 2-мя способами:
- Произвести замену трапеции на новую;
- Читайте в нашей инструкции.

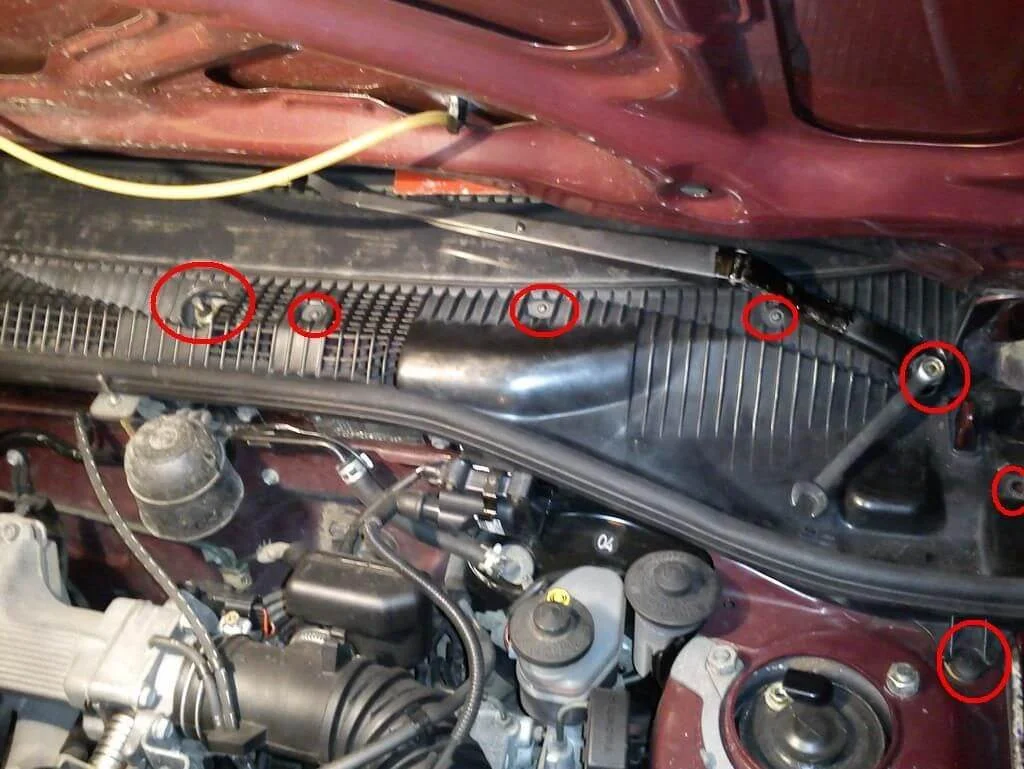

Сперва откручиваем дворники, а также все болты по периметру что держат пластмассовое Жабо.

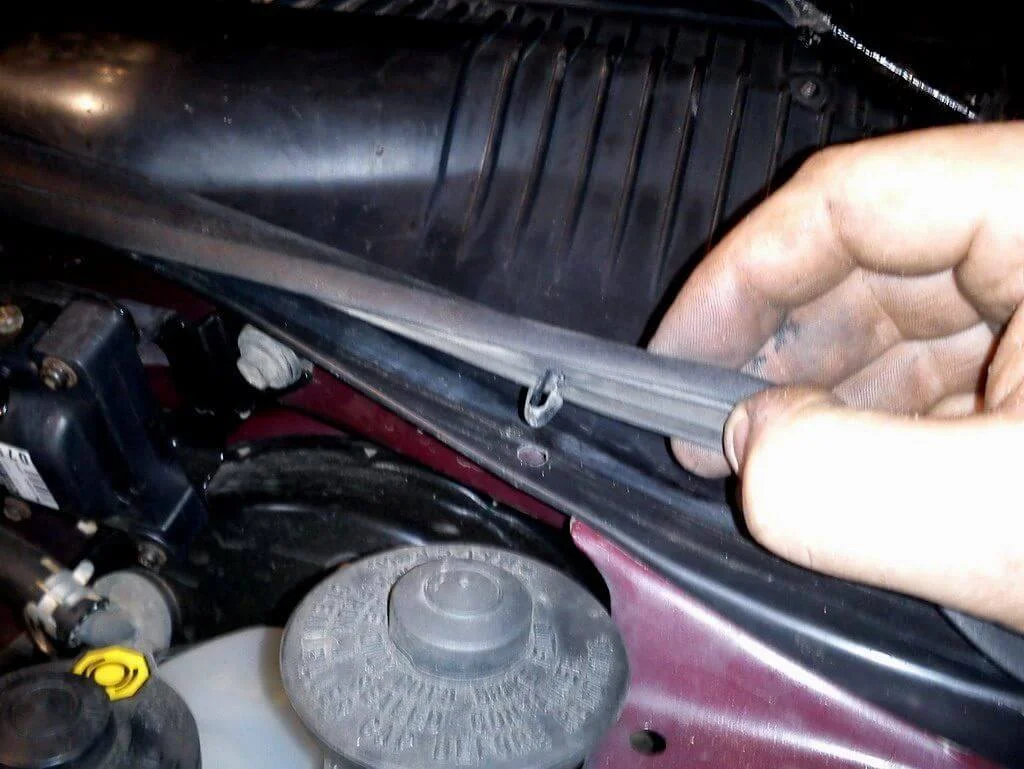

Далее убираем уплотнитель капота.

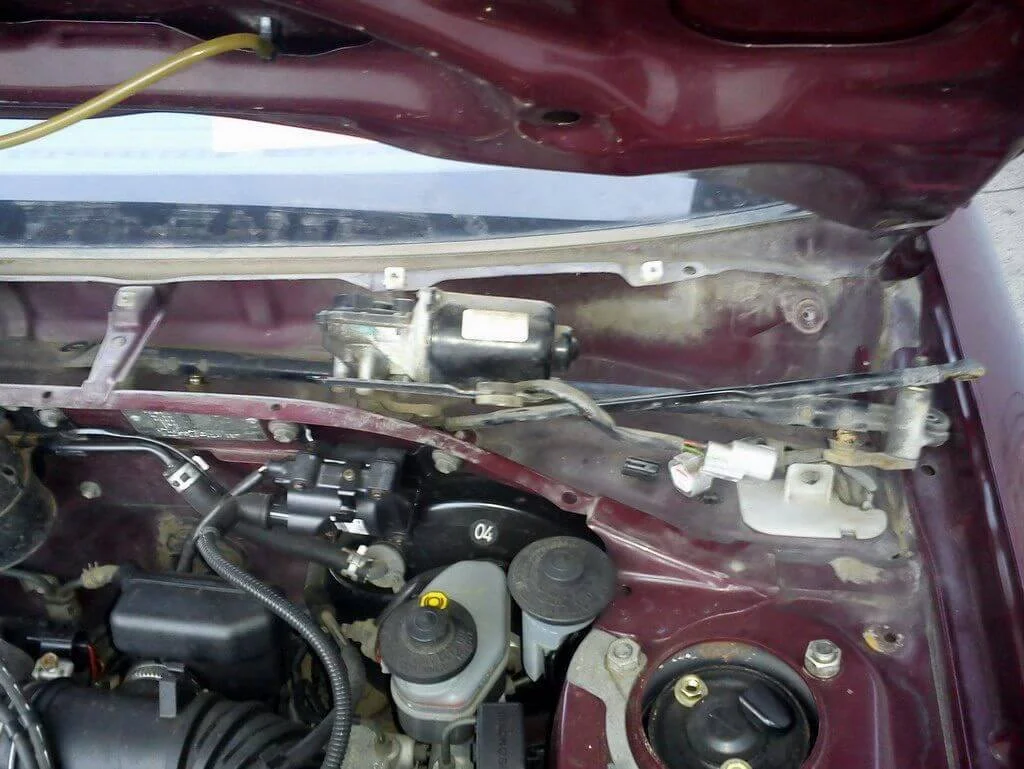

После того как сняли уплотнитель. Демонтируем Жабо. Под ним нам покажется та самая трапеция дворников.

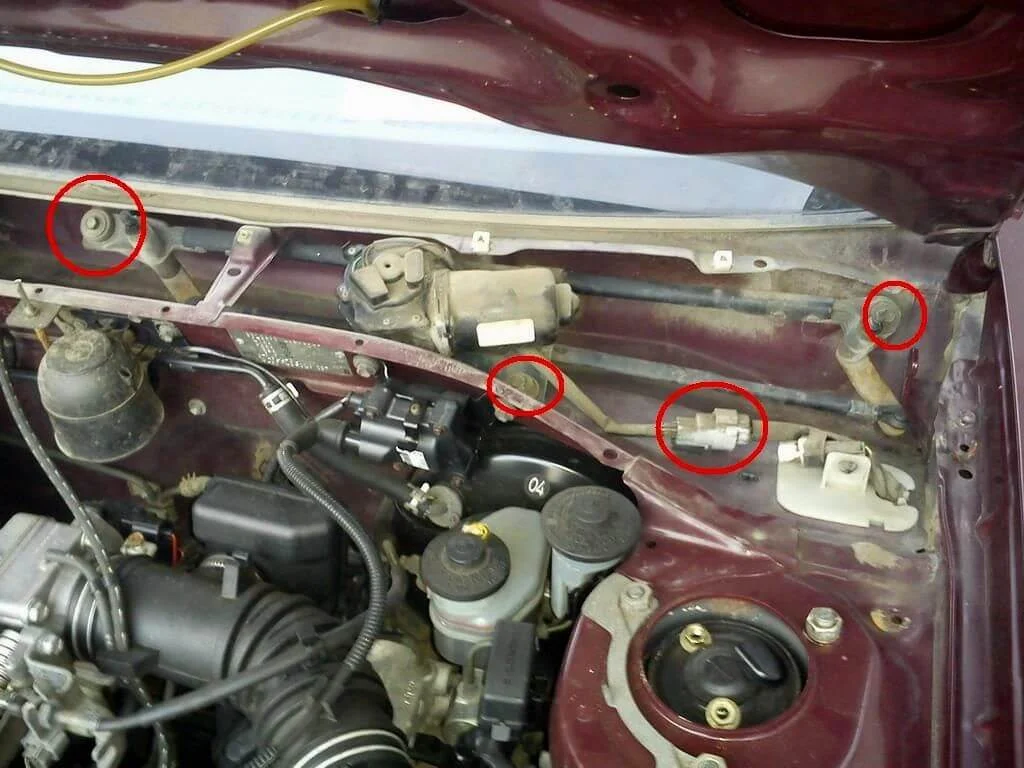

Откручиваем 3 болта, разъединяем их.
Далее нужно вынять из корпуса трапецию.

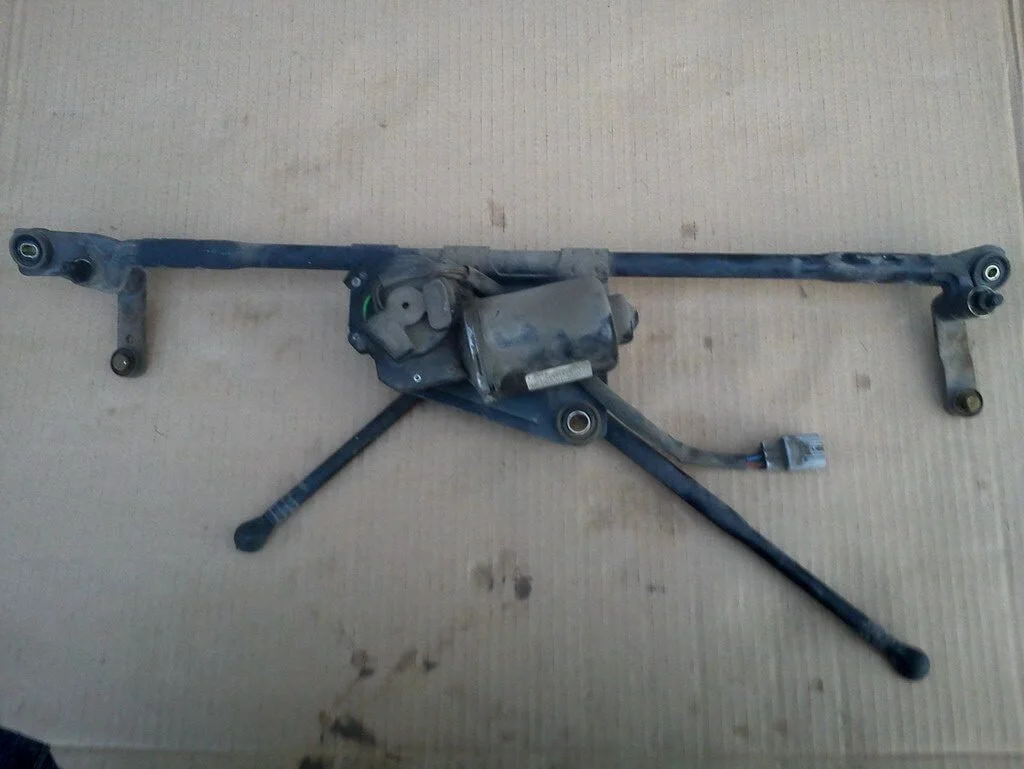

Трапеция

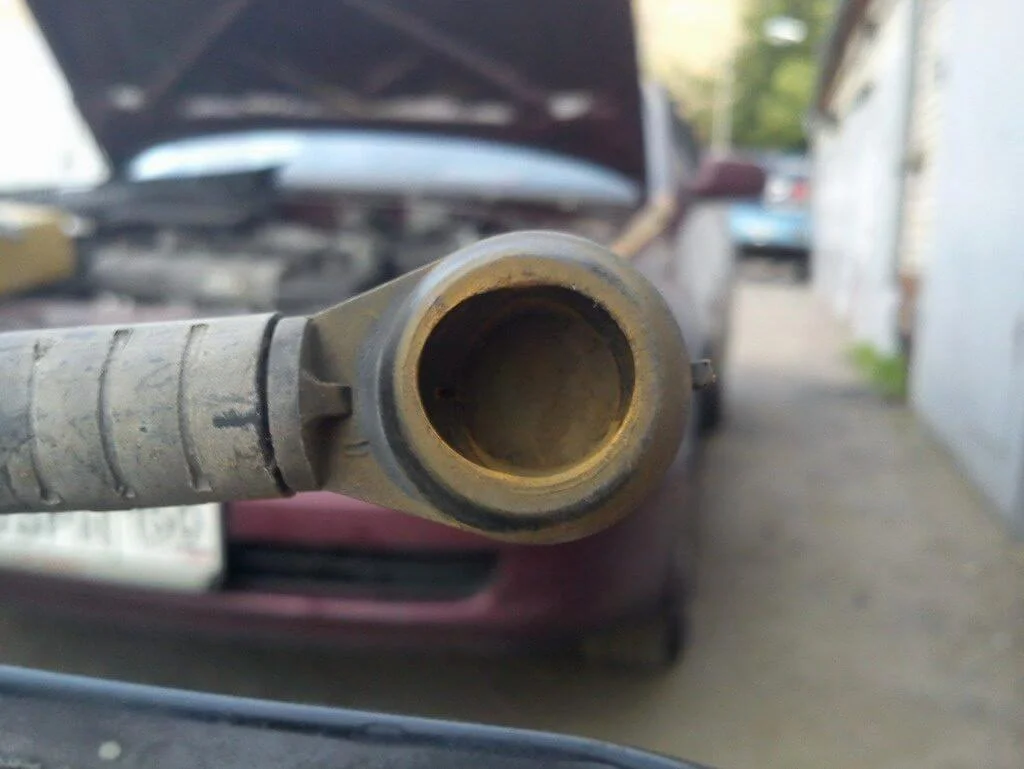

Видна разбитая головка шарнира.

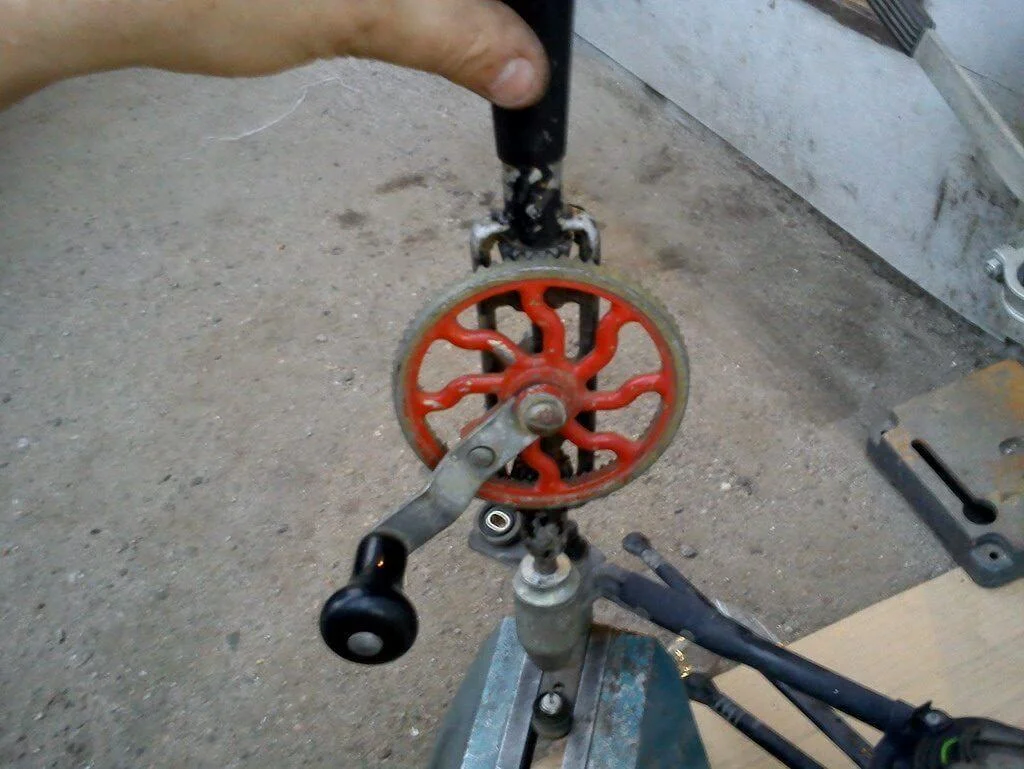

После зажимаем в тиски и сверлим дырочку в головке шарнира.
При помощи мечика нарезаем резьбу.
В пластмассовых головках шарниров, также просверливаем ответные отверстия.
Проводим подбор подходящих винтиков и гаечек.

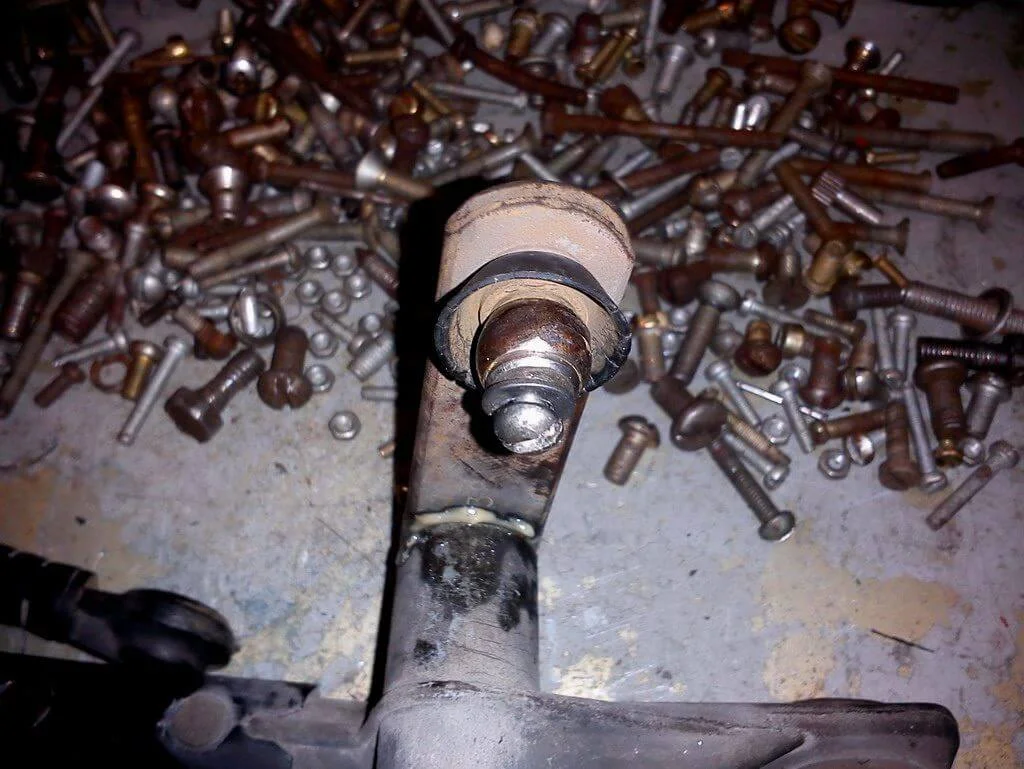

Собираем трапецию, закручиваем винтики. Учтите закручивайте не до конца. Далее нужно смазать резьбу фиксатором резьбы.

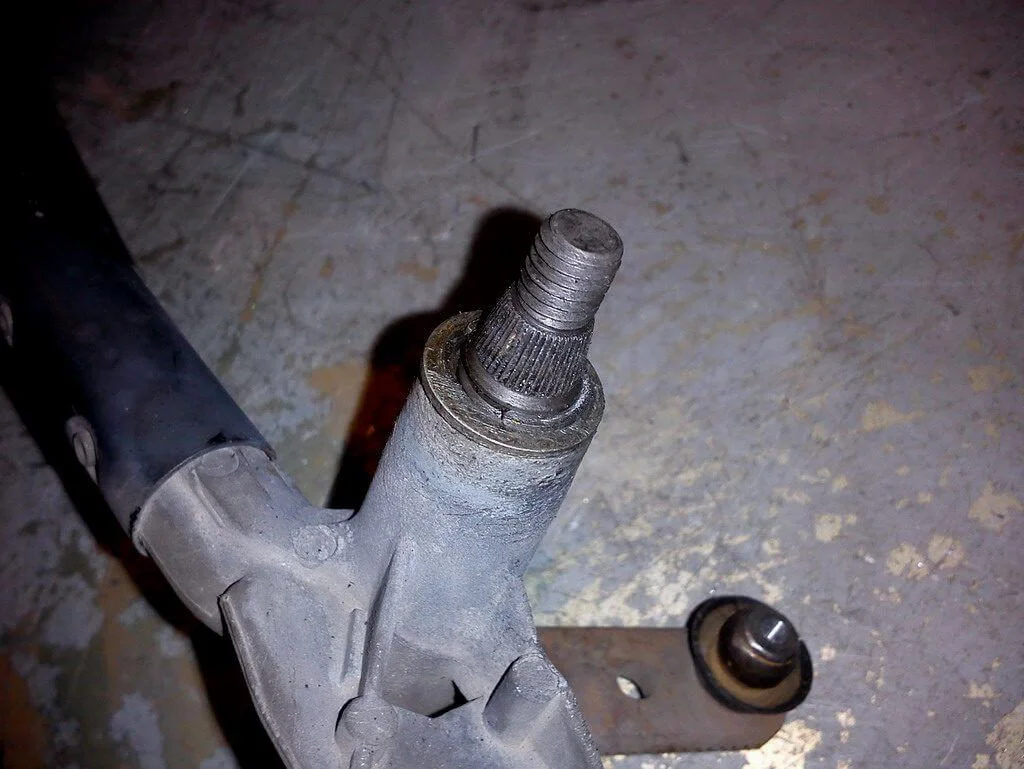

Так как мы сняли трапецию, по ходу дела можно почистить и смазать оси поводков.

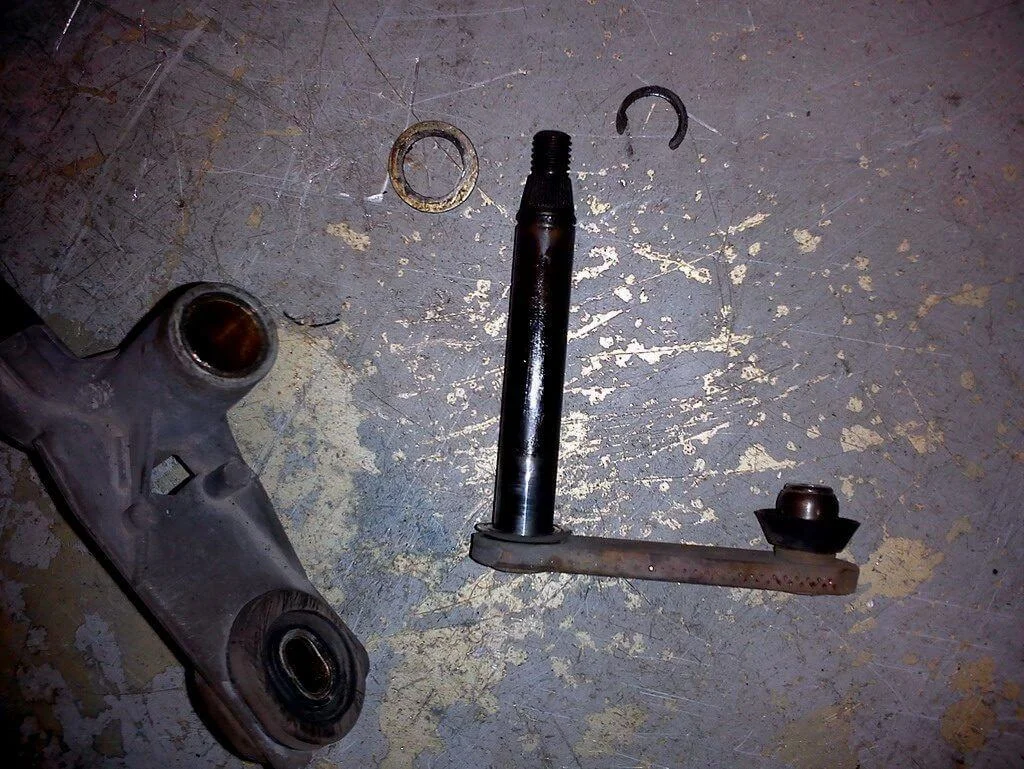

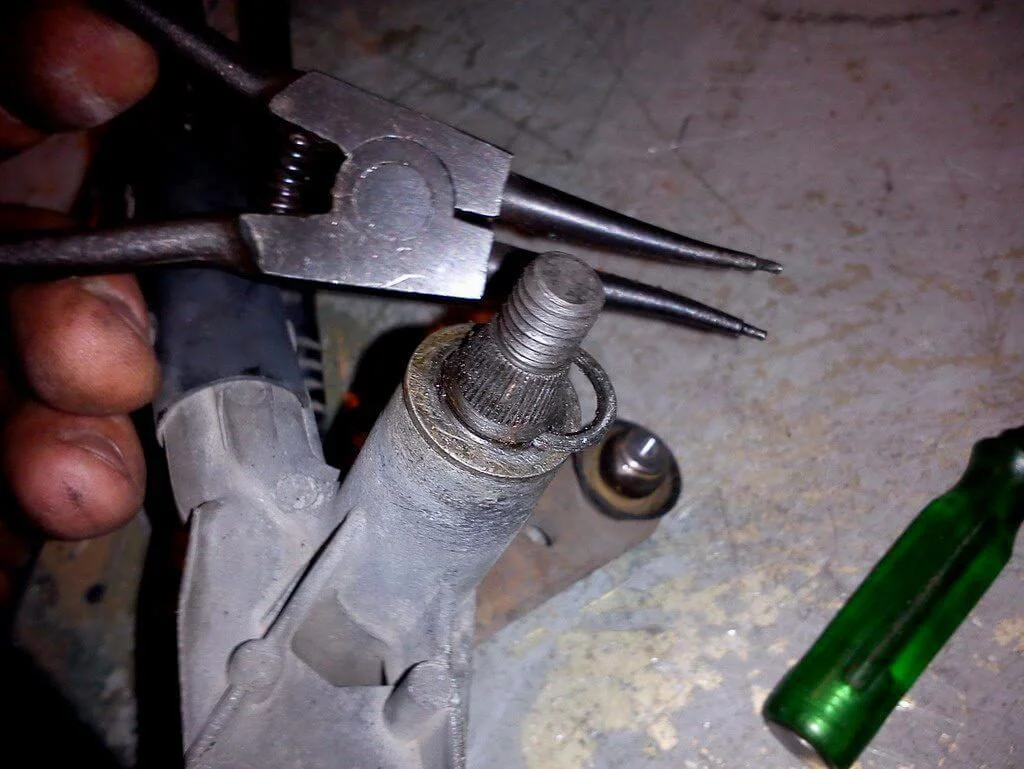

Снимаем стопорную шайбу.
Смазываем.
Собираем всё в обратной последовательности.
