Где находится предохранитель на прикуриватель ВАЗ 2114

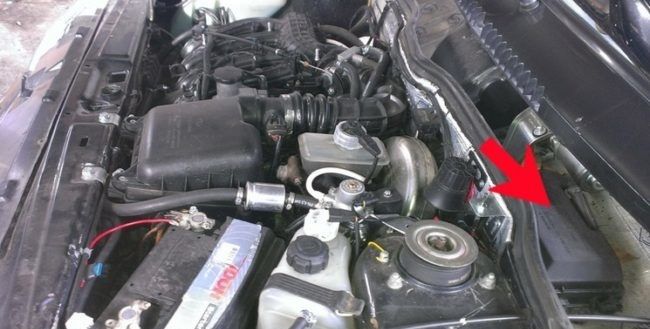

В зависимости от года выпуска ВАЗ 2114 комплектовался двумя типами монтажных блоков и расположение предохранителей на прикуриватель в них отличается. Однако, в независимости от типа монтажного блока, он будет расположен возле лобового стекла под защитной крышкой.

Может использоваться один из нескольких вариантов схем блоков предохранителей:

• 3722010;
• 3722020;
• 3722010-30;
• 3722010-38;
• 3722010-40;
• 3722010-48;
• 3722010-60;
• 3722010-68.

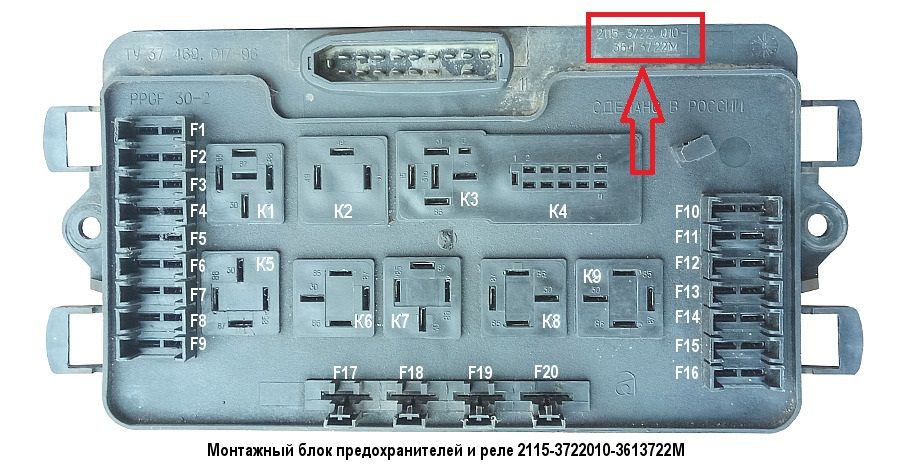

На небольшое количество моделей ВАЗ 2113, 2114 и 2115 устанавливался блок предохранителей нового образца “2115-3722010”. Его основные отличия от экземпляров 2114 - это более высокая влагозащищенность, измененные платы внутри блока, а также чуть измененное расположение предохранителей и реле. Маркировка, как и в других блоках указана в верхней правой части корпуса блока (ниже на фото стрелкой отмечено расположение маркировки).

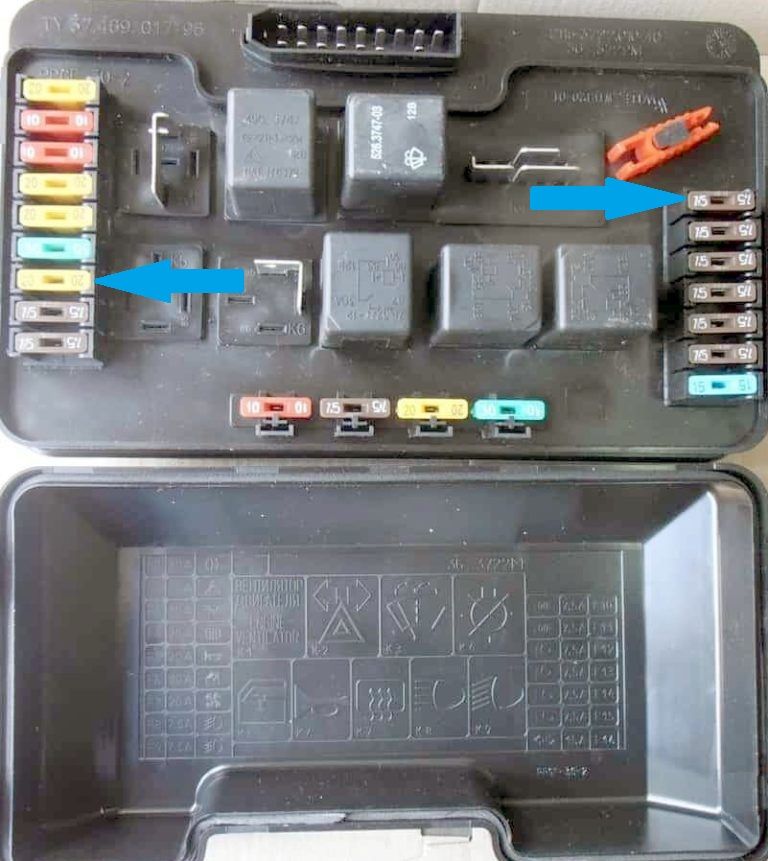

В первом варианте, согласно схеме за электрическую цепь прикуривателя отвечает предохранитель F7 (30А) и за лампочку подсветки F10 (7.5А). Ниже на фото отмечены нужные предохранители.

Однако предохранитель F7 отвечает не только за прикуриватель. Его работа также связана со следующими узлами:

• печкой салона;
• отопительной системой;
• очистителями фар;
• омывателем лобового стекла;
• освещением перчаточного ящика;
• включением обогрева заднего стекла.

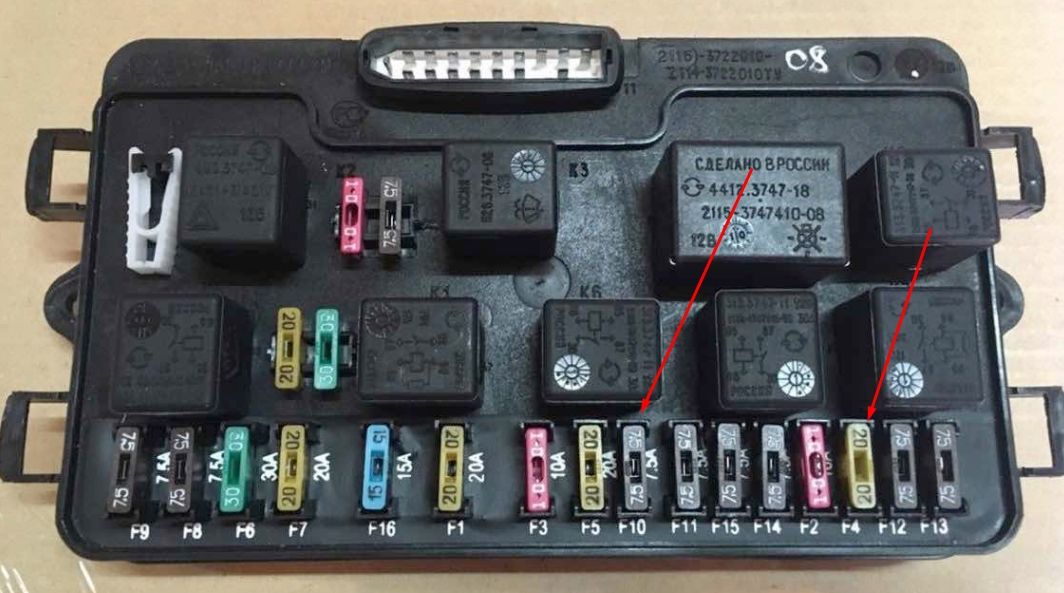

Во втором варианте, за цепь прикуривателя отвечает предохранитель F4 (20А) и за лампу подсветки F10 (7.5А). Ниже на фото отмечены нужные предохранители.

Второй экземпляр содержит маркировку, в конце которой после наименования модели 2114/2115 может стоять один из этих номеров:

• 3722010-08;
• 3722010-10;
• 3722010-18.
