Схема предохранителей ВАЗ 2114

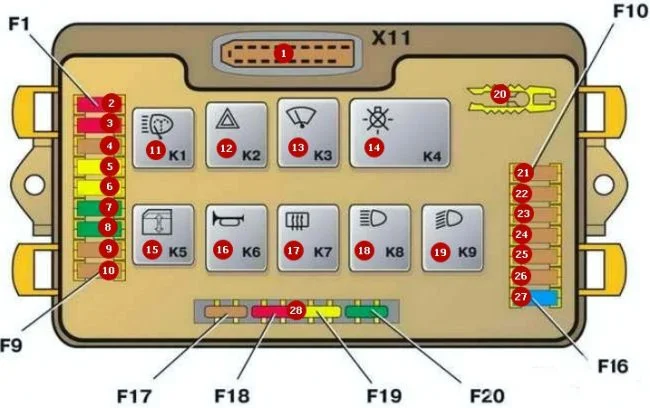

1. Выводы колодки жгута проводов;
2. Задние противотуманные фары;
3. Поворотники и аварийка;
4. Освещение салона;
5. Обогрев заднего стекла и плафон освещения подкапотного пространства;
6. Звуковой сигнал, Вентилятор радиатора;
7. Электростеклоподъемники;
8. Омыватель лобового стекла, Прикуриватель;
9. Правая противотуманная фара;
10. Левая противотуманная фара;
11. Реле очистителя фар;
12. Реле-прерыватель поворотников и аварийки;
13. Реле стеклоочистителя ветрового стекла;
14. Реле контроля исправности ламп;
15. Реле включения стеклоподъемников;
16. Реле включения звуковых сигналов;
17. Реле включения электроподогрева заднего стекла;
18. Реле включения дальнего света;
19. Реле включения ближнего света;
20. Пинцет для извлечения предохранителей;
21. Габариты, Подкапотная лампа, Освещение номера, Освещение приборов;
22. Габарит правой стороны автомобиля;
23. Правая фара ближнего света;
24. Левая фара ближнего света;
25. Правая фара дальнего света;
26. Левая фара дальнего света;
27. Лампы на приборной панели;
28. Резервные.

Большая часть цепей питания электрооборудования ВАЗ 2114 защищена плавкими предохранителями. Без защиты находятся:

• цепь зарядки АКБ;
• цепь зажигания и пуска двигателя;
• цепь генератора.

Более мощные потребители тока, такие как стартер и фары, подключены на реле. Болшинство их, вместе с предохранителями, расположены в отдельном монтажном блоке.
