Как подключить генератор от копейки на 2104?
ВАЗ (Lada) 2104 2104
3 Ответы
1

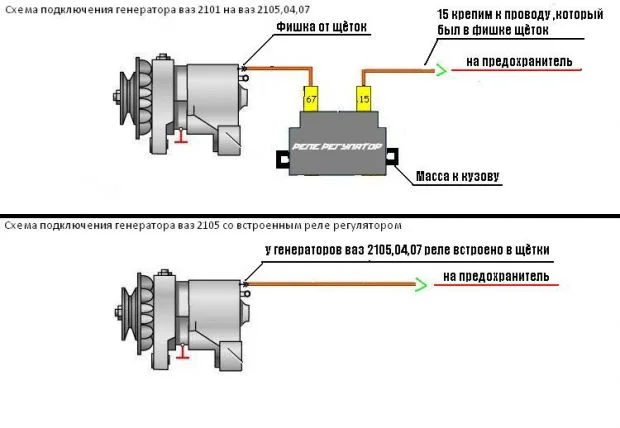

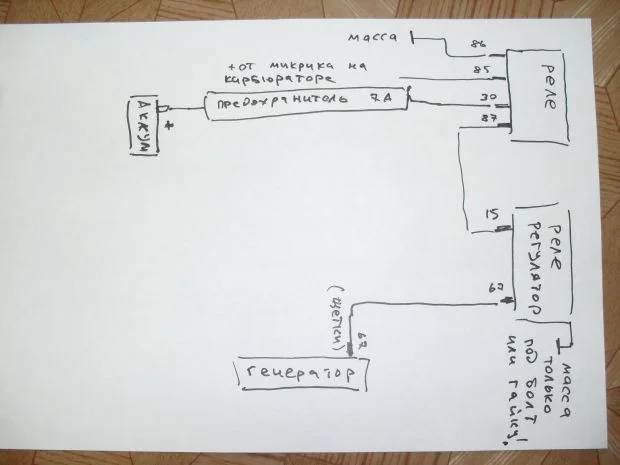

Вот, рисовал специально для atlib.ru,
Был похожий вопрос...
задан 10 лет назад
0
задан 10 лет назад
0
4 – выключатель зажигания, 1 – аккумуляторная батарея, 3 – регулятор напряжения, 2 – генератор, 5 – блок предохранителей, 7 – реле сигнализатора РС-702, 6 – лампа сигнализатора заряда аккумулятора.
задан 10 лет назад
