Как проверить датчик уровня топлива ВАЗ 2114?

Неисправность датчика уровня топлива на ВАЗ 2114 — явление не редкое, особенно если авто относительно не новое. Помимо упомянутой Вами проблемы (стрелка уровня топлива всегда показывает на пустой бак), есть и несколько других признаков, которые могут означать неисправный датчик уровня топлива:

• стрелка всегда находиться на максимальной отметке, независимо от реального уровня топлива;
• показание уровня топлива постоянно прыгает, показывая разные отметки;
• стрелка сначала может показывать полный бак, а при наезде на неровности показания сбиваются, и могут упасть к нулю, и потом вернутся обратно.

Стоит помнить, что эти все неисправности не всегда могут означать поломку именно датчика. Помимо него проблема может быть в самой приборной панели или в проводке. Для того, точного определения проблемы нужно проверить датчик уровня топлива.

Как проверить ДУТ на ВАЗ 2114?

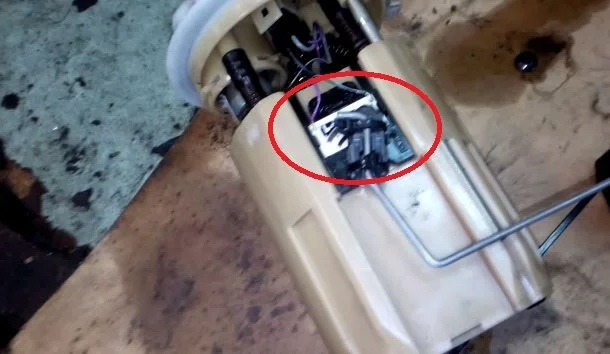

Сам датчик располагается в погружном топливном модуле, который размещен в бензобаке. Найти его просто, так как к нему крепится поплавок (размещение показано ниже на фото).

Приходит он в неисправность по причине окисей на контактах, или их стирания. Перед проверкой нужно добраться до самого топливного модуля, чтобы был доступ к датчику. Проверку можно произвести следующими способами:

• если стрелка уровня топлива все время показывает на 0, нужно включить зажигание, от датчика ДУТ отсоединить розовый провод, и подключить его к “массе”. Если стрелка уровня топлива на приборной панели начнет двигаться, то датчик неисправен. В редких случаях это может говорить об неисправности цепи, соединяющей его с «массой».
• если стрелка индикатора топлива постоянно находится в верхнем значении, то нужно отсоединить провод питания от датчика. Если стрелка упадет, значит он не исправен;
• можно сделать проверку датчика при помощи мультиметра, замеряя сопротивление. При положении поплавка на пустой бак показания мультиметра должны быть в пределах 315 — 345 Ом, на половине бака — 108 — 128 Ом, на пустом — до 7 Ом.

Также стоит помнить, если стрелка показания уровня топлива на ВАЗ 2114 постоянно “прыгает”, то нужно проверить 2 гайки, крепящие провода возле ручника. Этот провод идет от датчика к приборной панели, и если он слабо затянуты, то стрелка может работать нестабильно.

Чтобы избежать в дальнейшем поломок датчика, его нужно периодически (хотя бы через одно ТО) доставать, и чистить или заменять контакты.
