Как правильно подключить катушку зажигания на Москвиче 2141?
Москвич 2141 2141
Здравствуйте. Я женщина по этому вопросу я чайник, прошу помощи. Как правильно подключить катушку зажигания на Москвиче 2141, 1.7? Два варианта, одна с тремя ножками и вторая с двумя ножками. С какого пучка проводов и какого цвета на какие ножки надо подключить, если можно с фото, стояла катушка с прерывателем? Спасибо.
2 Ответы

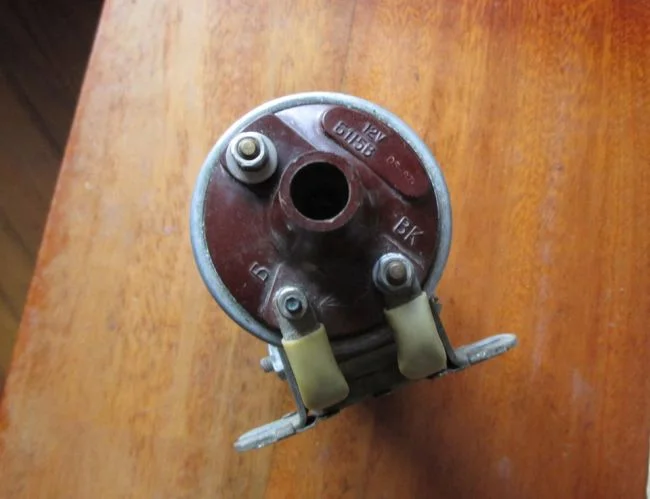

Катушка с тремя выводами имеет обозначение:- Б к которому подключается плюс и один конец вариатора(сопротивления), контакт ВК к которому подключён второй конец вариатора и безымянная клемма к которой подключается провод идущий от трамблёра(прерывателя распределителя). Катушка с двумя выводами подключается плюсовой провод к выводу обозначенному Б, он будет толще второго, к которому подключается провод от прерывателя распределителя.
Если у вас прерыватель-распределитель (трамблёр) с прерывателем, с контактной пластиной, тогда ваша катушка будет с тремя контактами.
А с двумя контактами, это катушка для без искрового трамблёра.

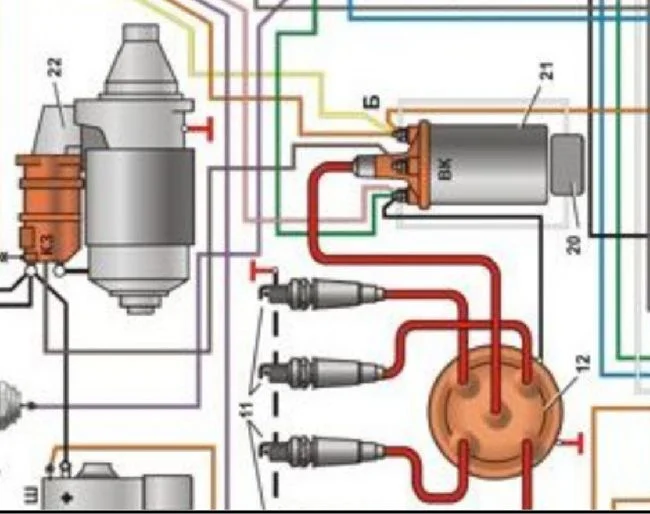

Вот схема с контактным трамблёром

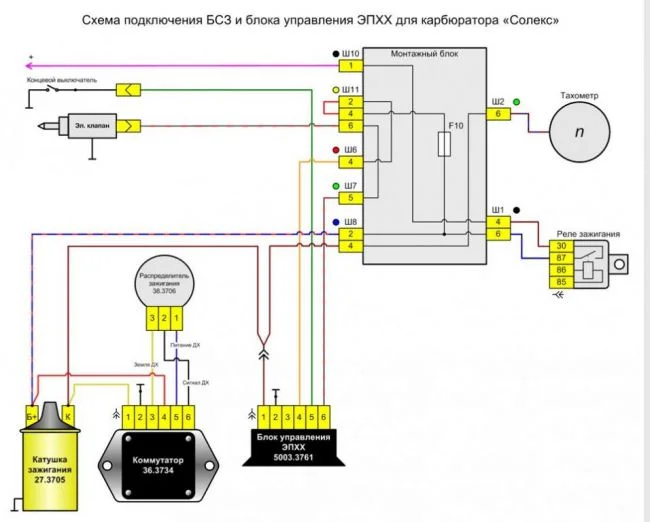

А вот схема с БСЗ
