Как подключить новую кнопку аварийной остановки ВАЗ 21063?
ВАЗ (Lada) 2101/2103/2106 2101/2103/2106

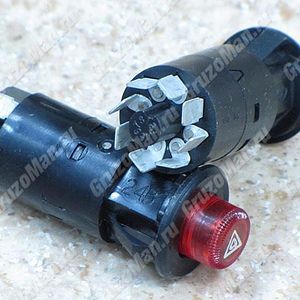

У меня стояла (сломалась) аварийная кнопка на 8 контактов, 6-й (именно шестой, а не пятый) в гнезде пустой, свободный, не в кнопке, а в гнезде. Но есть на 7 контактов (здесь, как раз на кнопке нет 5-го контакта). Как перепаять, переподсоединить, так как старого образца не выпускаются, а есть только такой. ВАЗ 21063, 87-88 годов выпуска. По интернету не могу найти.
3 Ответы

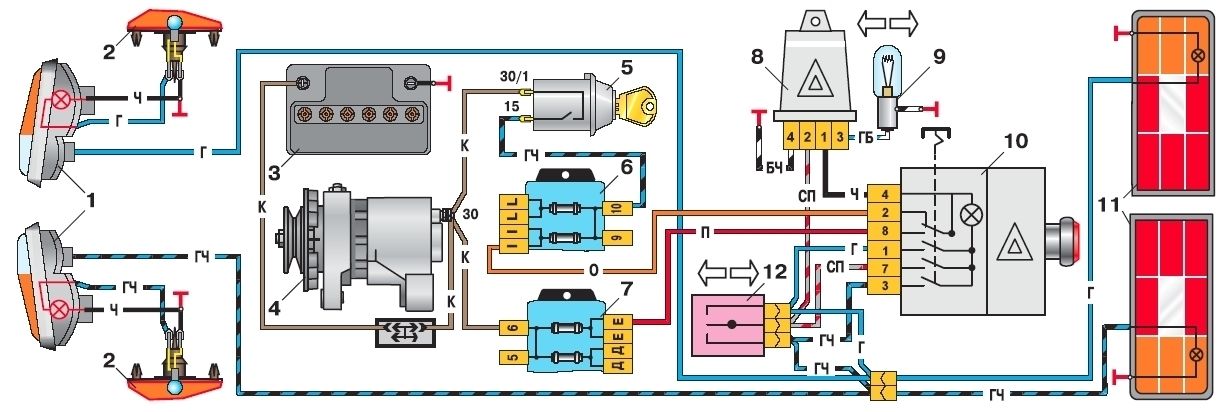

Так проблема в чём? Схемы однотипные, что 2106, что 2107. 1 контакт кнопки — левый поворот (или правый, без разницы), 2 — плюс от замка зажигания, 3 — второй поворот, 4 — выход питания на реле поворотов, 7 — центральный контакт переключателя поворотов, 8 — постоянный плюс. По цветам не скажу, мне проще по проводам найти.
В Вашем случае ещё может быть минусовой провод, массовый, он останется не подключенным.
Добавлю. Если на разъёме кнопки аварийки есть клеммы с двумя проводами, то это левый борт, правый борт и центральный контакт переключателя. Их можно подключить к контактам 1 3 7 в произвольном порядке. Внутри переключателя они замыкаются в одну цепь.

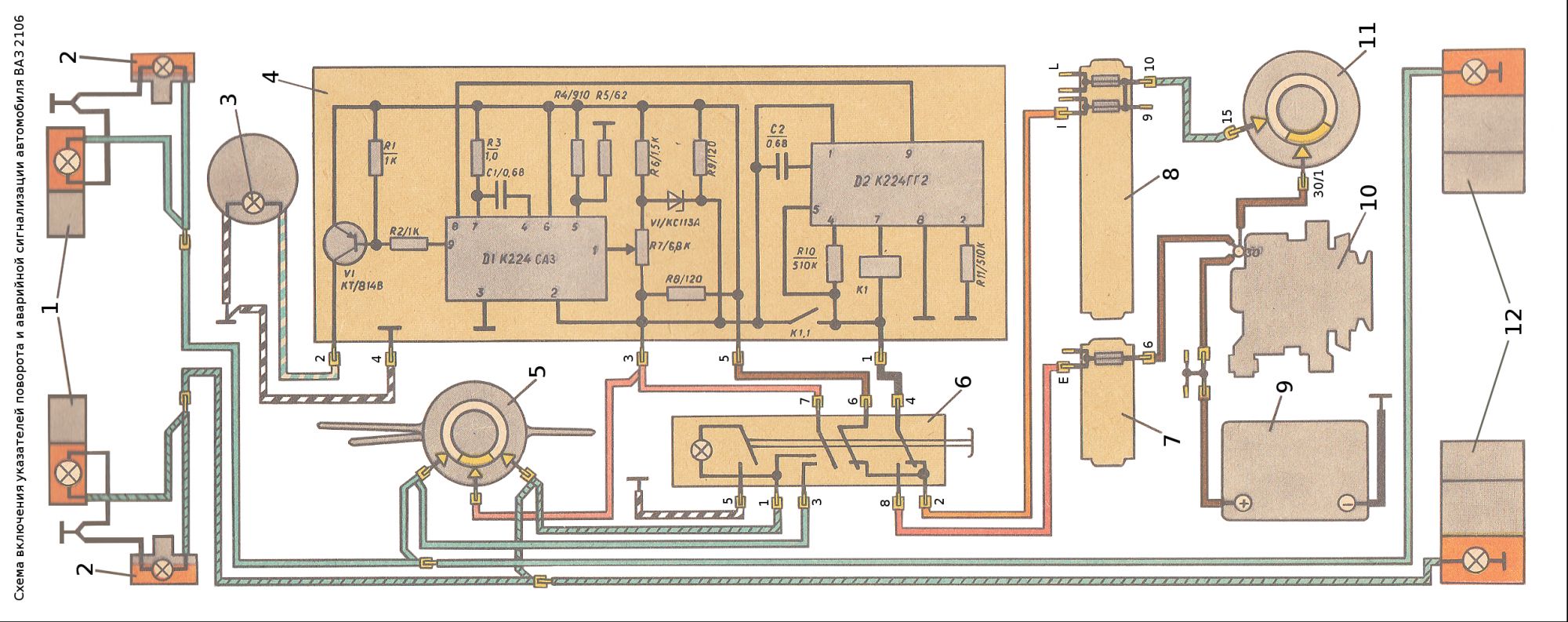

Другая схема 2106. В общем разницы практически ни какой. Можно попробовать контакты 1 и 5 реле перемкнуть между собой. Если реле работать не будет, тогда надо будет заменить его на четырёх контактное.
