При включении вентилятора охлаждения падают холостые обороты

Вам необходимо проверить генератор.

А потребление вентилятора можно проверить через предохранитель начиная с 5А и повышая номинал предохранителя. Делать это необходимо на уже вращающемся вентиляторе(исключая пусковые токи). Причём можно подключить напрямую к штекеру у самого вентилятора. Т.е. подключаем напрямую-вент. запустился и ставим в разрыв цепи пред., если он перегорает повышаем его номинал, это конечно колхоз, но за неимением другого способа не повредит. И если предохранитель и на 20А будет гореть-это показатель к.з. обмоток в моторчике вентилятора.

Причина в вентиляторе. Он является нагрузкой на генератор. А генератор нагрузкой на двигатель. Вот обороты и падают.

Да нет, если генератор не справлялся бы, ему в помощь акб. Да и при включении фар тоже падение оборотов происходило бы. Если так думать то при работе стартера напряжение и до 8-9вольт падает и что клапан ХХ вообще тогда работать не должен?

А по делу было такое у меня на 2106 но при вкл. любого потребителя, даже лампы стопов и те ощущались двигателем. Померял компрессию 10/7/5/9, так и предположил что на холостых с такими результатами генератор задавливает двигатель. Ну а пока дело до ремонта дошло накрутил качество смеси, немного стало лучше. Потом заменил кольца и все. Падение оборотов стало мин.

Да думаю нормально у вас там с проводкой, прицепите вместо вентилятора две лампочки параллельно(хоть ближнего, хоть дальнего, без разницы). Проверьте реле вентилятора, не греется ли оно. Как с балансировкой вентилятора, его не колбасит при включении?

Если про массы еще не писали то обязательно отревизируйте их.

Caban325 вот же я достаточно подробно описал как я вставлял предохранитель «Снял один провод с датчика на радиаторе и замкнул со вторым, тем самым вентилятор заработал потом взял фишку с предохранителем и проводами присоединил к двум замкнутым клемам от вентилятора и разомкнул их оставив включенным через педохранитель, вентилятор продолжил работать через предохранитель не 5А. Так сделал 3 раза всё работает предохранитель целый.»

Лучше конечно мультиметром даже сам дешевеньким измерить сопротивление. Также мультиметром померить падение напряжения у выхода питания у реле и приход у вентилятора.

Я вам посоветую не искать причину, а устранить последствия, поставив доп. реле и бросив силовое питание через пред напрямую с акб. Уверен, что вы удивитесь на сколько выше стали обороты вентилятора после данной доработки, т.к. в несколько раз уменьшили длину питающих проводов, а также и просадов.

Я себе поставил прямо под капотом, чтоб провода далеко не вести, питание как выше написал, а провод который раньше шёл как силовой на вентилятор, стал управляющим на реле. Также бросил напрямую на акб(можно конечно было и на кузов посадить) посоветую и вам — тоже бросить свой.

У меня-же правда на авто чуть наоборот 2112, +постоянный был а — уже подавали мозги и такое было с завода, но я всё равно также всё сделал через реле, обороты поднялись прилично.

А провод возьмите 2х3-3.5 мм медный многожильный, я лично спрятал его в гофру для пущей безопасности.

Обязательно используйте клеммы и нормально их обжимайте, большие пусковые токи.

Если только при включении вентилятора, то и смотреть нужно вентилятор и его цепи. Может он уже «кончается».

Вот какие цифры получились на заглушенной, напряжение сети 12.6в.

Заведённая но не прогретая на подсосе пока без потребителей 14.1-14.2в., с ближним светом 13.6-13.8в., с дальним 13.5-13.6в., печка на 3 режиме 13.2-13.3в.

Прогретая без потребителей 13.5-13,8в., с ближним светом 13-13.1в., с дальним 13-13.1в. при включении вентилятора охлаждения и включенном ближнем 11.9-12.5 в. это всё на припаркованной машине.

Конечно, все силовые цепи. Массы в первую очередь отревизировать, даже пробуравливать. Проверить разъемы в блоке реле и предохранителей, лучше ему вообще ревизию провести, разобрать, пропаять. Подгоревшие контакты в разъемах вытащить из колодок, пропаять или заметить. В общем ревизия проводке.

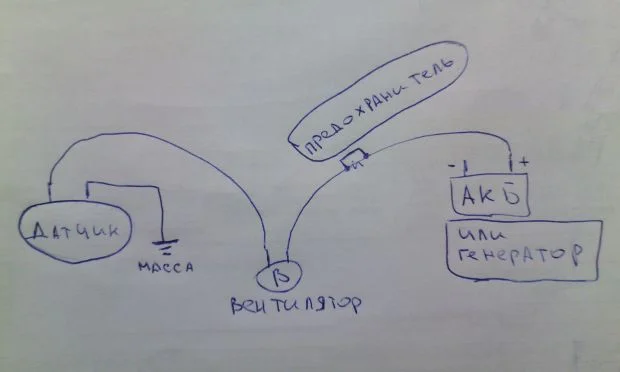

А если обрезать все старые провода и кинуть новые по такой схеме? Или тут ещё реле надо вставить в схему?

Там должно с клеммы акб отходить два провода, один толстый на двигатель, другой на кузов. У них в наконечниках может быть плохой контакт. Также плохой контакт может быть в наконечниках проводов от акб на генератор. Обычно я этот провод сразу меняю если есть подозрения. Провод на кузов дублирую или меняю на новый.

Ну так вы сперва новый провод киньте от акб на генератор и массы замените.

Упали и не восстановились? Еще попробуйте лампу(лучше две параллельно) подцепить непосредственно на генератор. Один конец ламп прямо на корпус генератора, второй на выход, на шпильку. Что будет с напряжением и с оборотами.

Перечитал всю ветку. Два раза. Забрели в дремучий лес. Пришёл к выводу что лучше отдать машину электрику. Для зачистки масс и протяжки клемм. Для мойки и пропайки монтажного блока.

Странный у вас какой-то вентилятор, не может он работать с таким малым потреблением тока. Если не ошибаюсь то его мощность 110 Вт, а это около 10 ампер при заглушенном двигателе. Пусковой ток предохранитель 5 А просто обязан спалить. При всем при этом лампы ближнего и дальнего света по 55 Вт и они не садят так на жопу бортовую сеть, как ваш вентилятор.
