Как вычислить какую прокладку ГБЦ ставить?

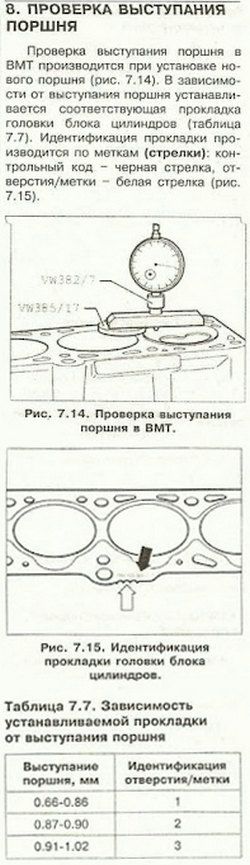

Подбор прокладки ГБЦ:

• вылет (выступ поршня) 0,66-0,86 — одна дырка,

• вылет 0,87-0,9 — две дырки,

• вылет 0,91-1,02 — три дырки.

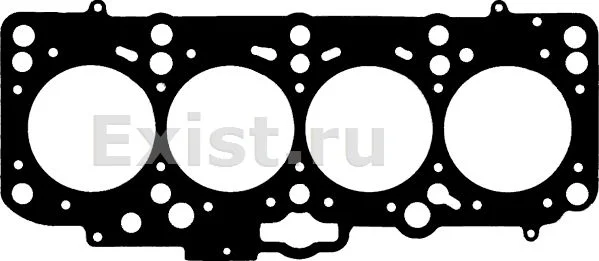

Прокладка ABL

Вот по низу прокладки примерно в середине (вернее — левее середины) — одна дырочка, значит толщина прокладки 1,45 мм

Как угадать ваш мотор?

Вот такие двигатели ставились в 90-тых годах на Volkswagen Transporter T4

• ААС — 4-х цилиндровый бензиновый (дигифант)
• AAF — 5-ти цилиндровый бензиновый (дигифант)
• 1Х — 4-х цилиндровый дизельный
• ABL — 4-хцилиндровый дизельный
• ААВ — 5-ти цилиндровый дизельный.

Например на ААB и ABL продаются прокладки трёх размеров:

• 1,53 мм;
• 1,57 мм;
• 1,61 мм.

Конечно же надо было делать замер ГБЦ и блока перед шлифовкой, а потом после шлифовки, и соответственно компенсировать выборку толщиной прокладки. Если замеры не делали, то придётся просто ставить самую толстую прокладку.

Как правило, после шлифовки пишут на детали, сколько сняли материала или указывают эту информацию в сопроводительных документах. Вам нужно сложить данные, сколько сняли материала и затем подобрать прокладку. Также можно сделать замер выступания поршня из блока.

На Volkswagen Transporter T4 с двигателем 1.9 ABL идет три типа прокладок ГБЦ:

1. Толщина прокладки - 1.53 мм и идет она по артикулу 028 103 383 BH. Вылет поршня от 0.66 до 0.86 мм.
2. Толщина прокладки - 1.57 мм и идет она по артикулу 028 103 383 BJ. Вылет поршня от 0.87 до 0.90 мм.
3. Толщина прокладки - 1.61 мм и идет она по артикулу 028103383 BK. Вылет поршня от 0.91 до 1.02 мм.

Вы указываете, что выступ поршня из блока у вас 0.8 мм, это значит, вам подойдет первый номер прокладки.
