Замена ГРМ Skoda Octavia 1.6

Начинаем производить замену ГРМ на автомобиле Skoda Octavia 1.6

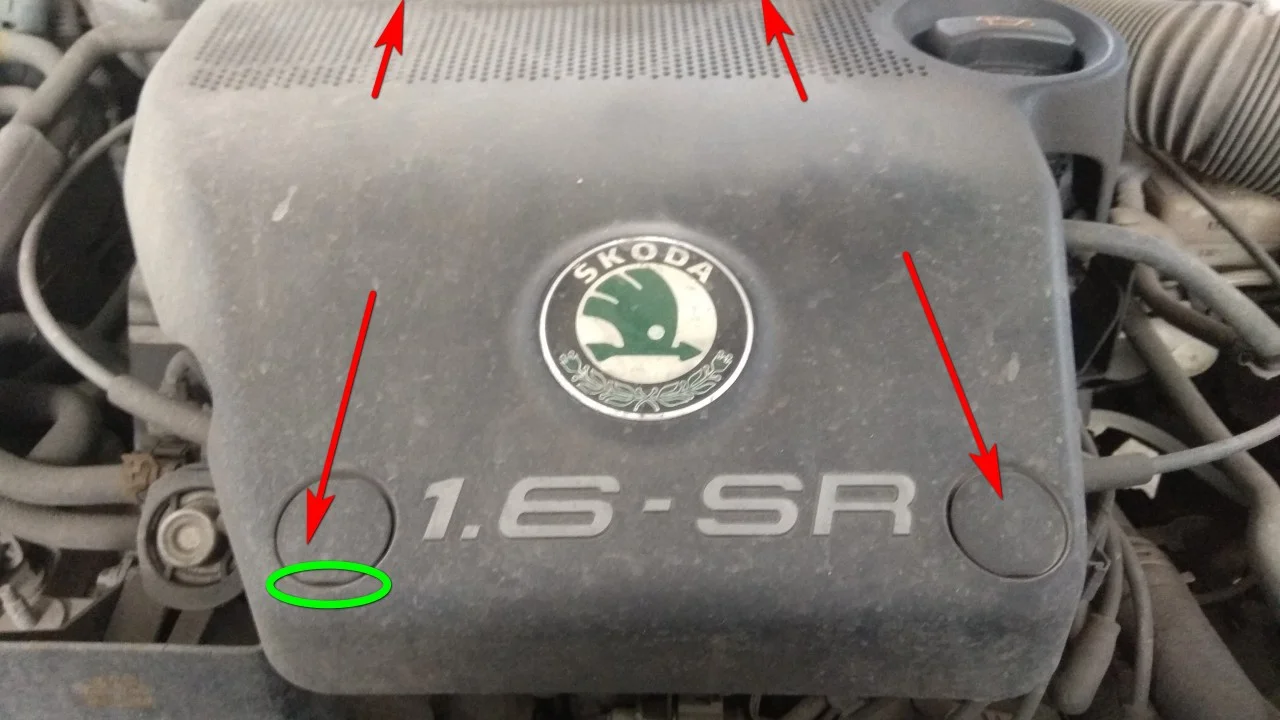

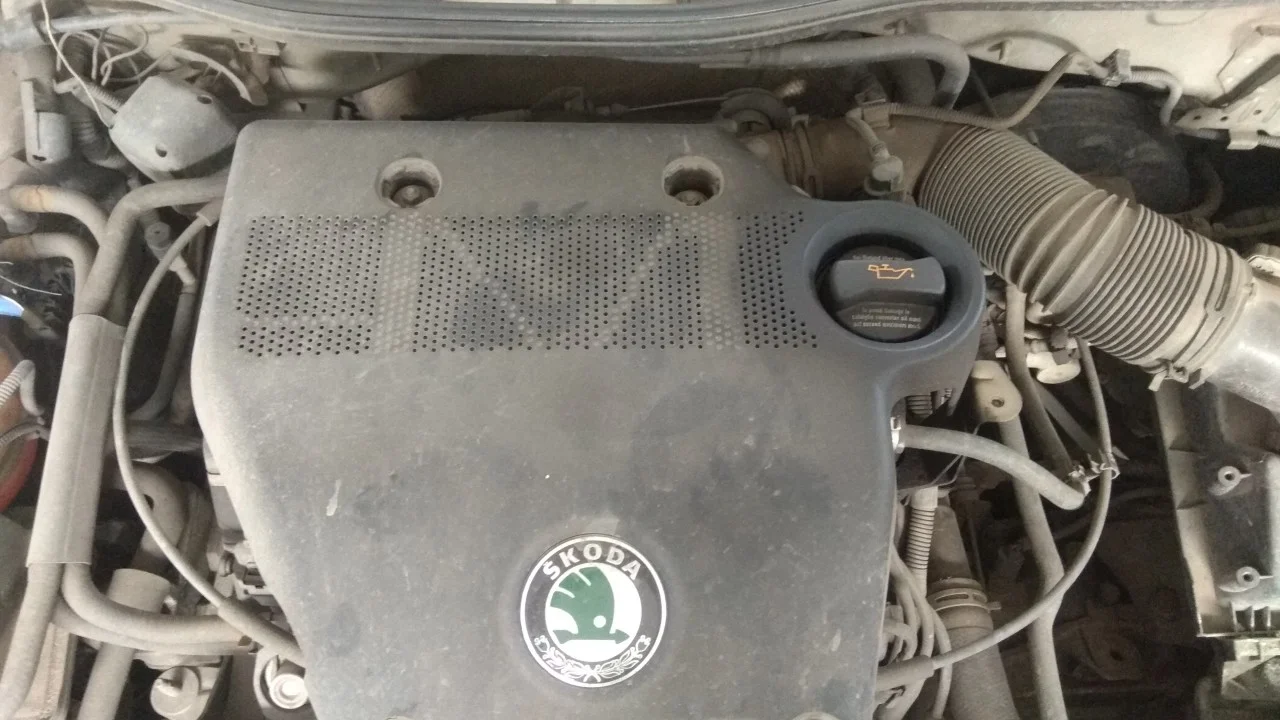

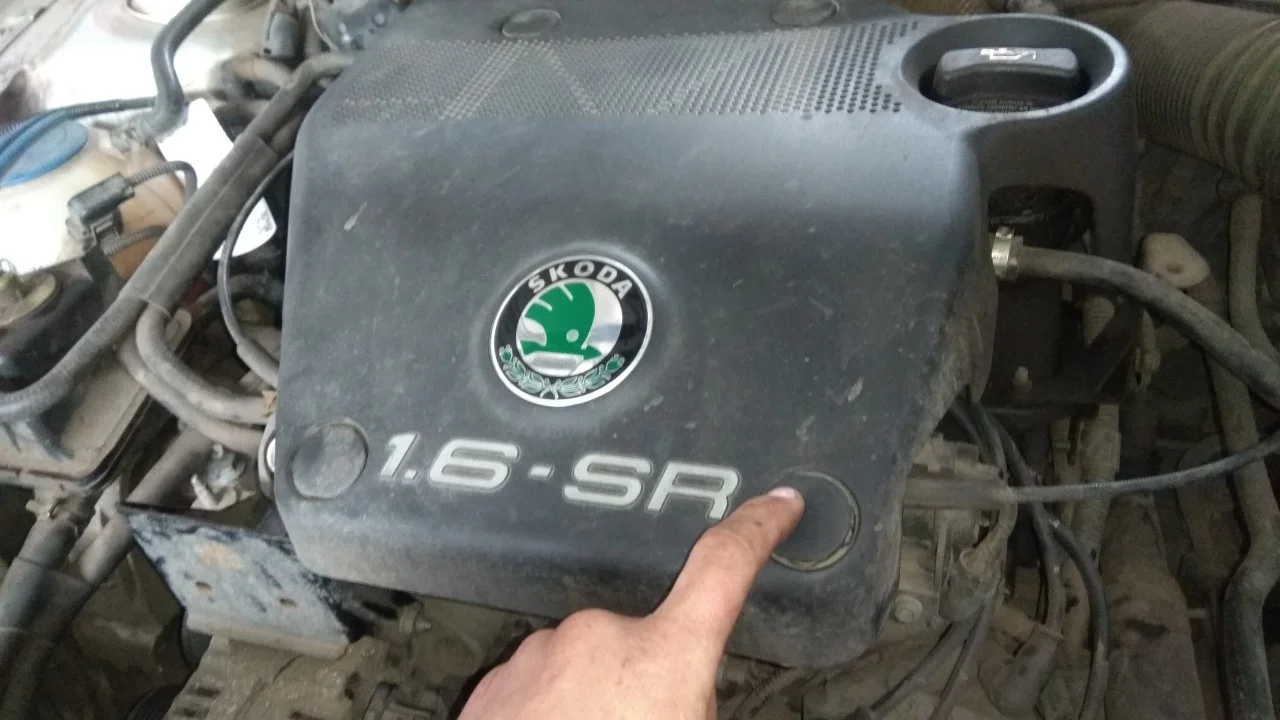

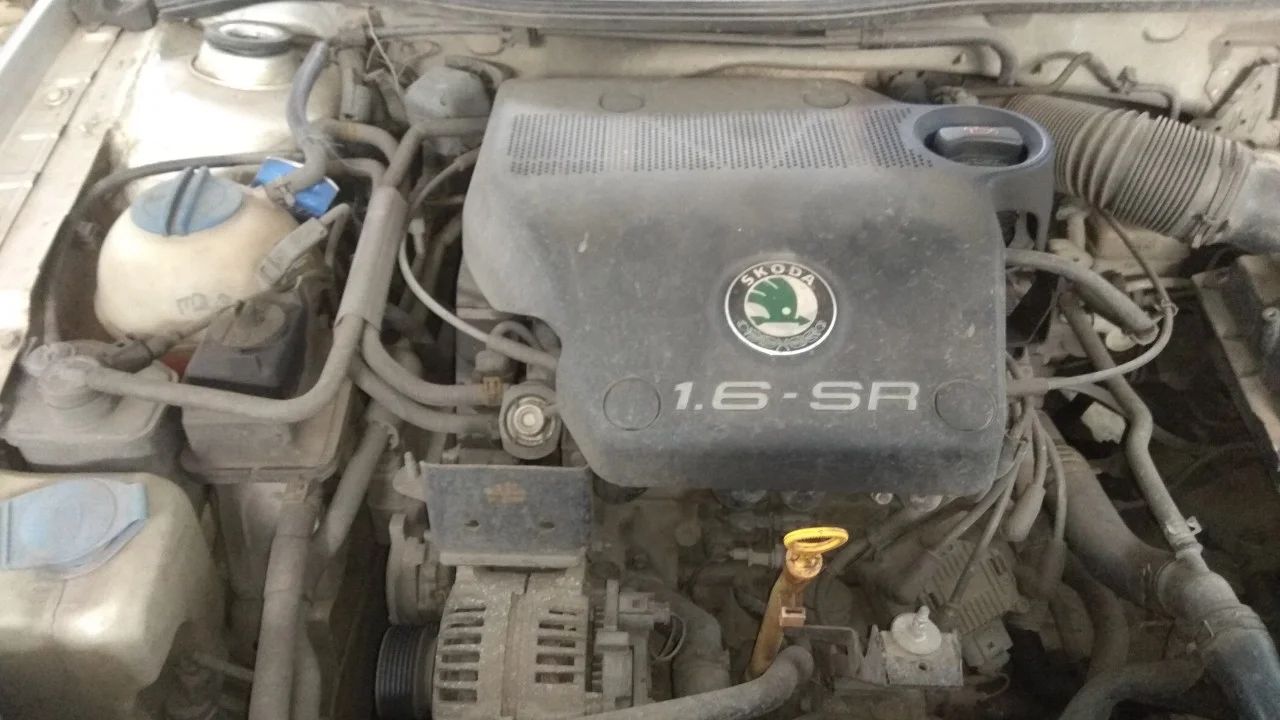

Снимаем заглушки болтов на декоративной крышки двигателя. На заглушках есть место под отвертку.

Откручиваем четыре гайки крепления крышки ключом на 10мм.

Приводной ремень на данном двигателе удобней снимать сверху. Ремень имеет ручейки с двух сторон.

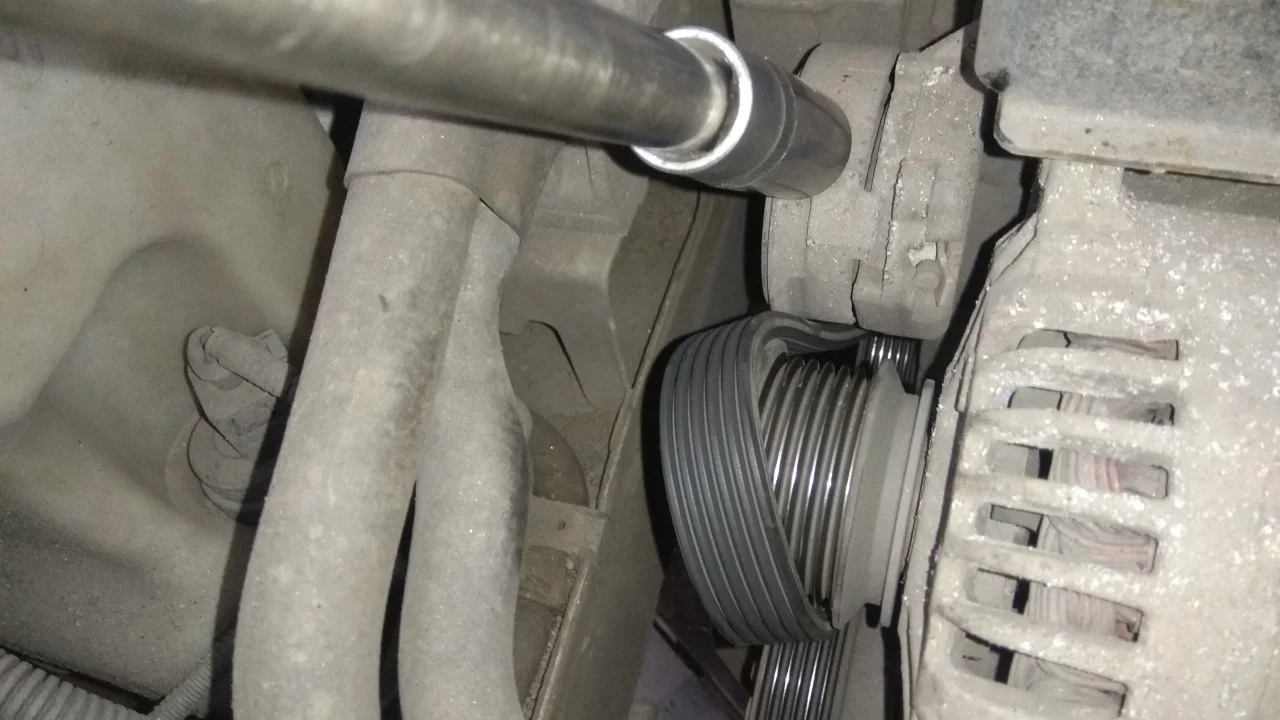

На выступ натяжного ролика одеваем трубу или ключ подходящего размера и натягиваем ролик на себя. Мы использовали головку на 16мм и удленитель. Снимаем ремень.

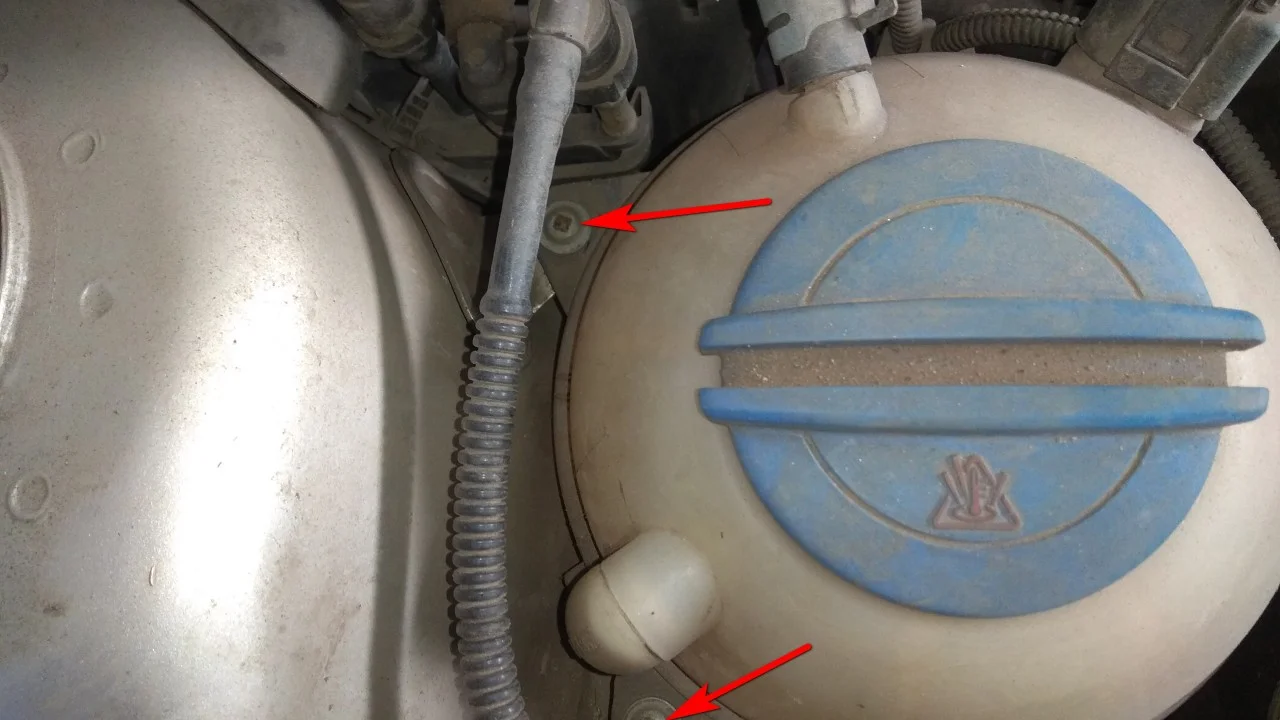

Откручиваем отверткой "+" два шурупа крепления расширительного бачка. Бачок отсоединять от патрубков необязательно, достаточно будет отвести его в сторону.

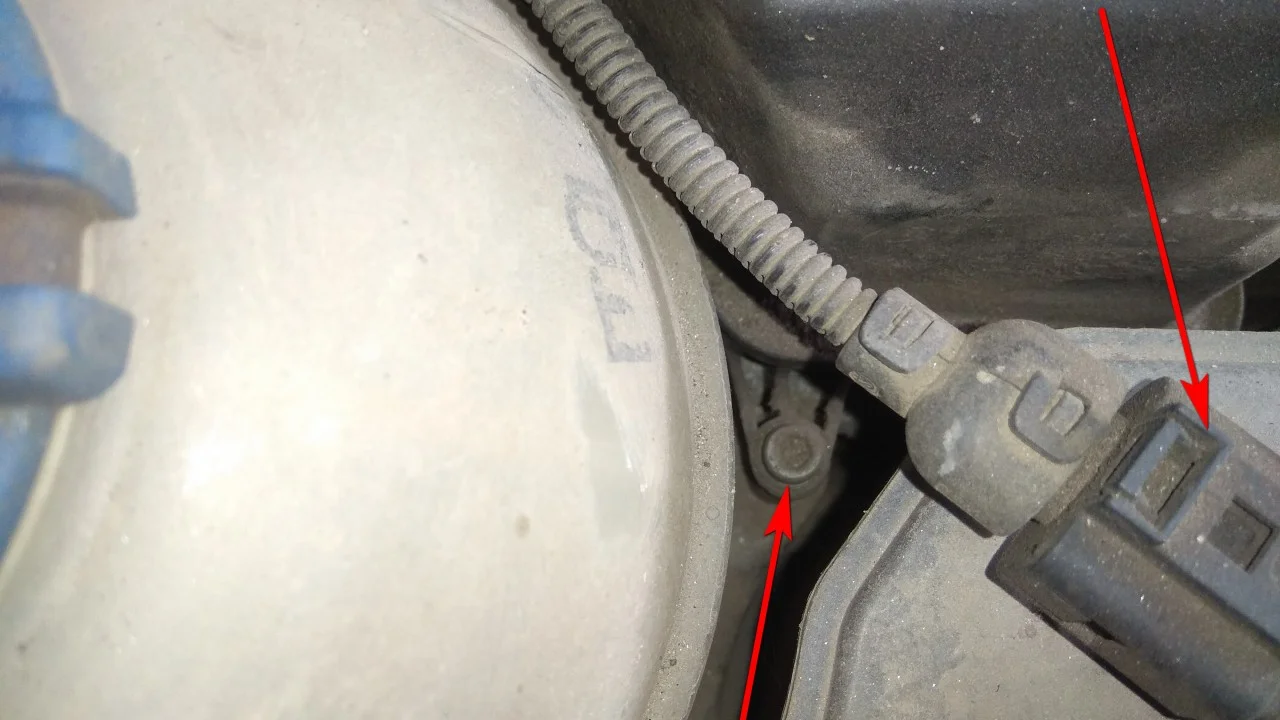

Отсоединяем электроразъем и откручиваем бачок гидроусилителя биткой шестигранной на 6мм.

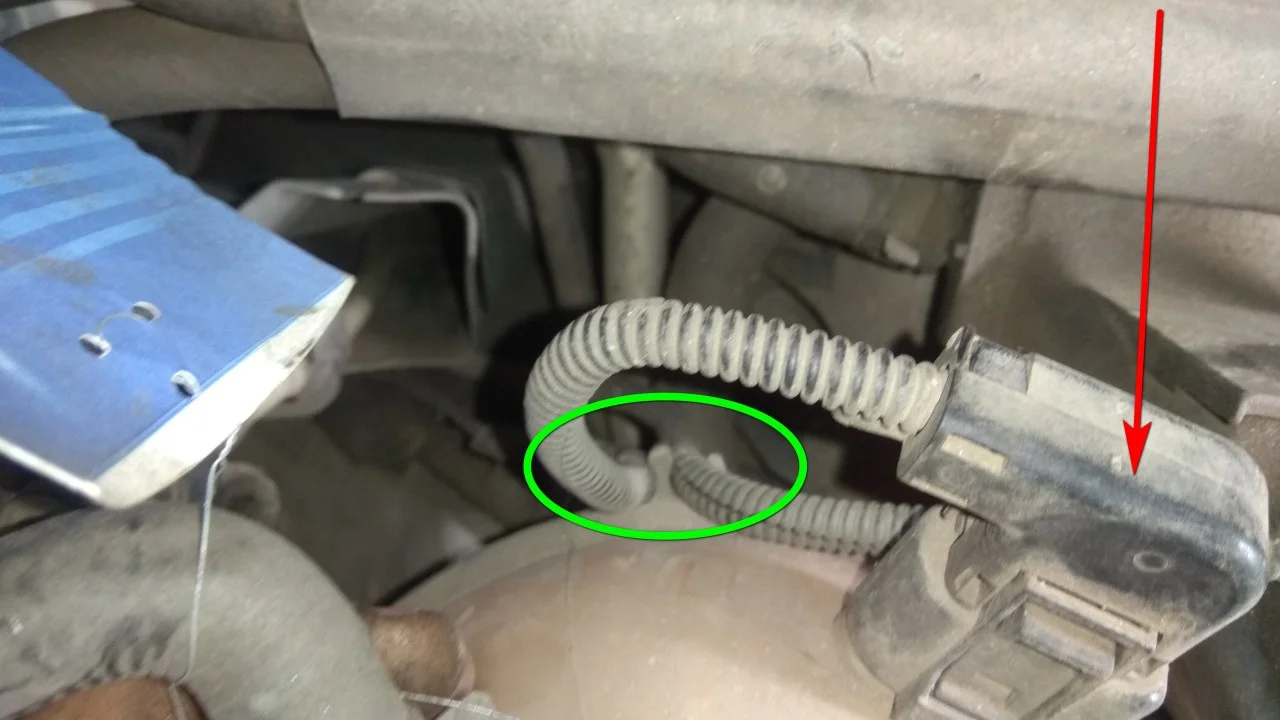

Отключаем электроразъем от расширительного бачка и вытягиваем с пазов бачка провода.

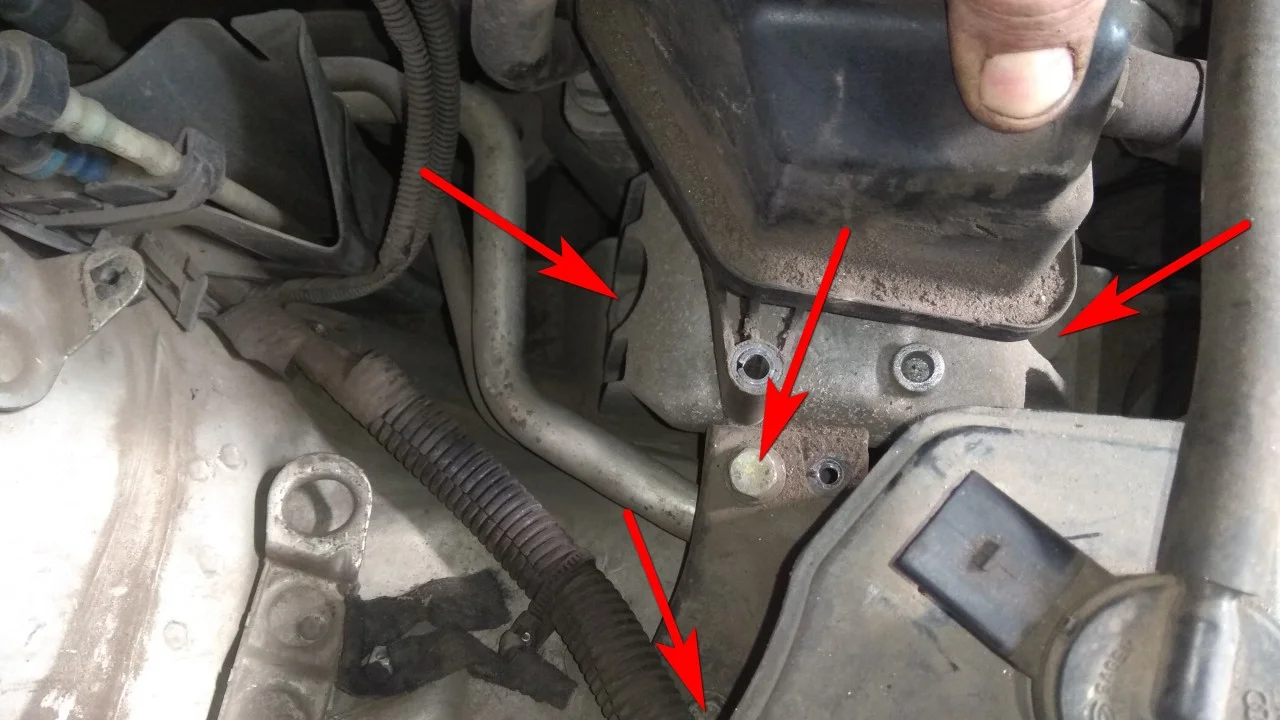

Откручиваем болты крепления подушки двигателя к ложерону ключом на 16мм. Лучше болты открутить сразу, а то потом при поддомкрачивании двигателя можно забыть и повредить подушку двигателя.

Откручиваем и снимаем защиту. Болты под ключ на 13мм.

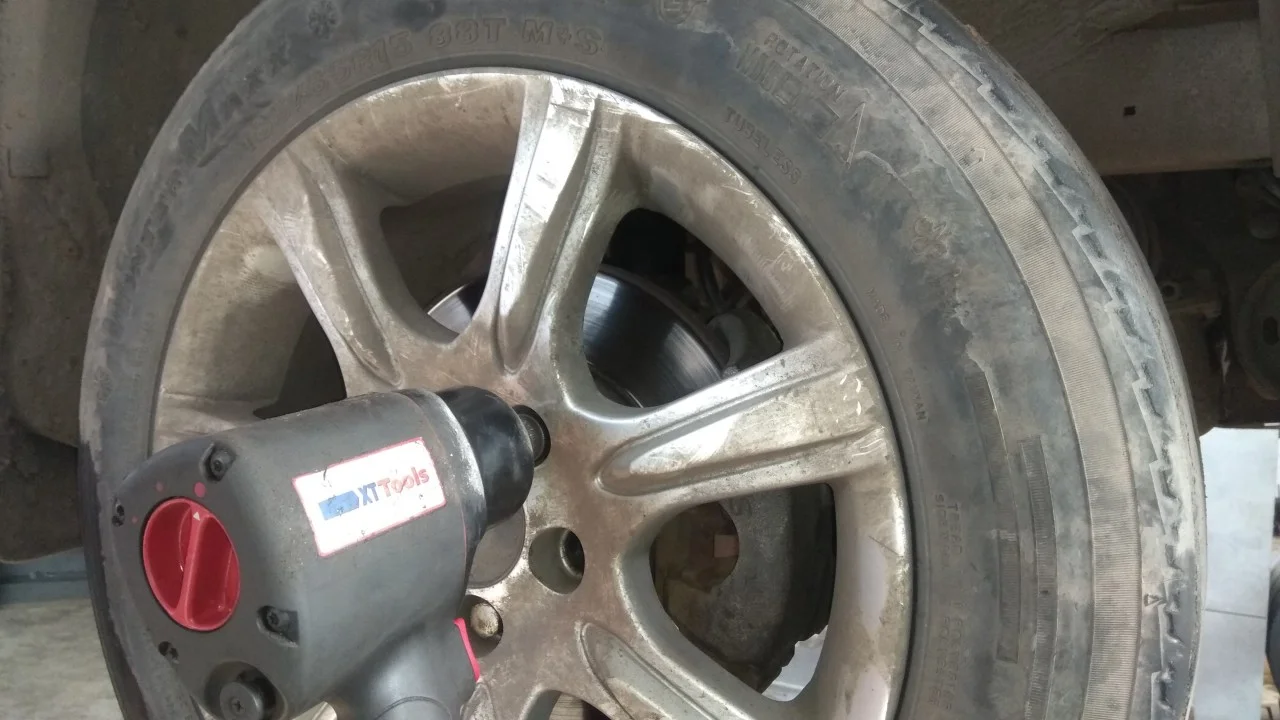

Снимаем переднее правое колесо.

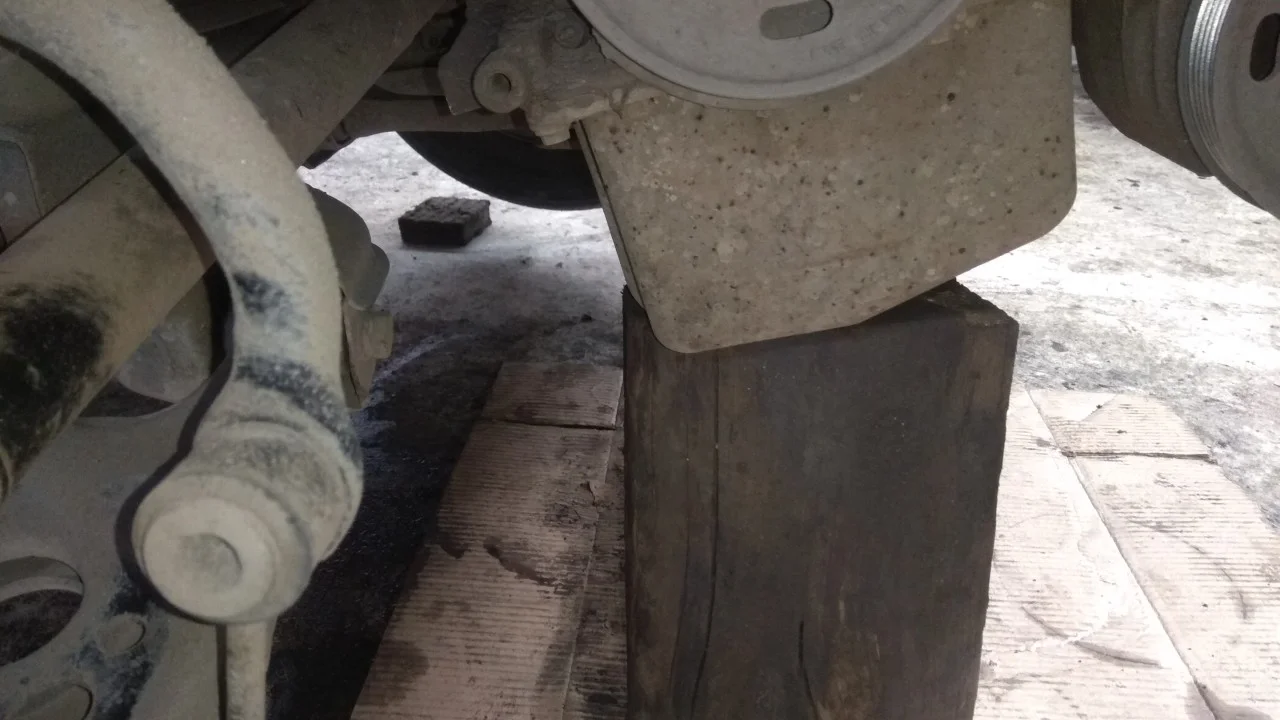

Поддомкрачиваем двигатель или ставим подпорку (если пользуемся подъемником.

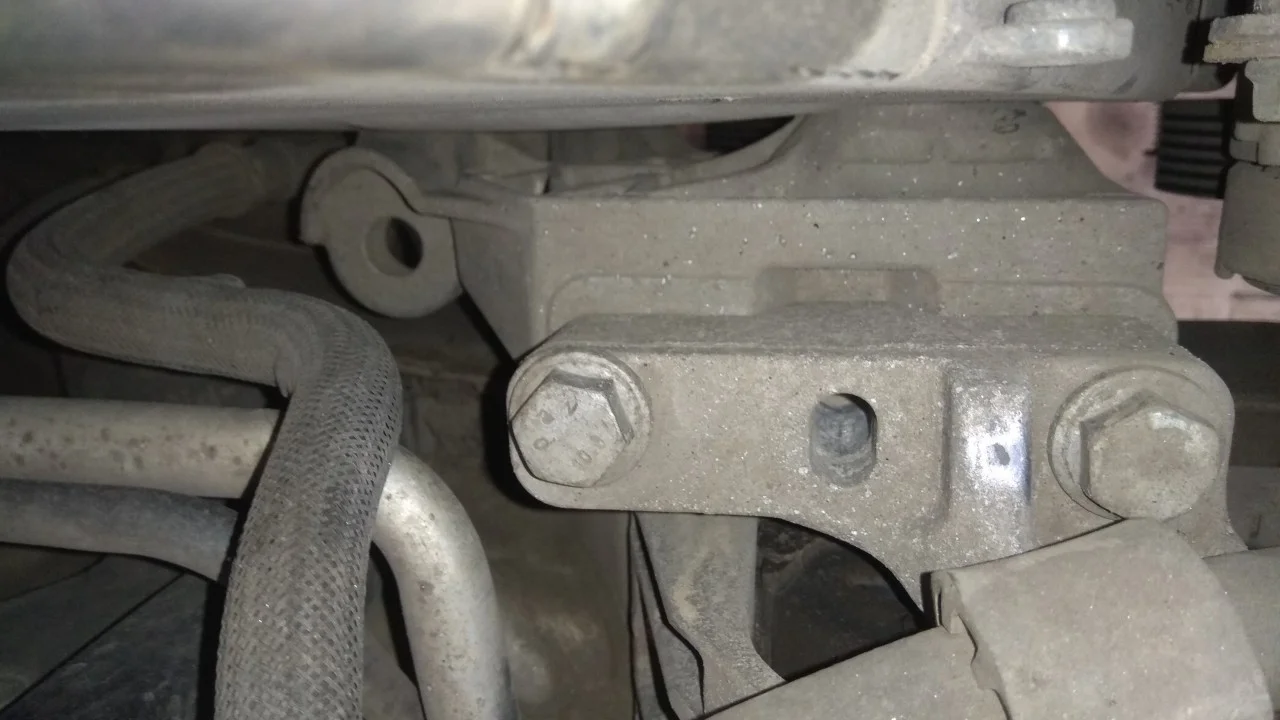

Откручиваем два болта крепления подушки к двигателю ключом на 18мм.

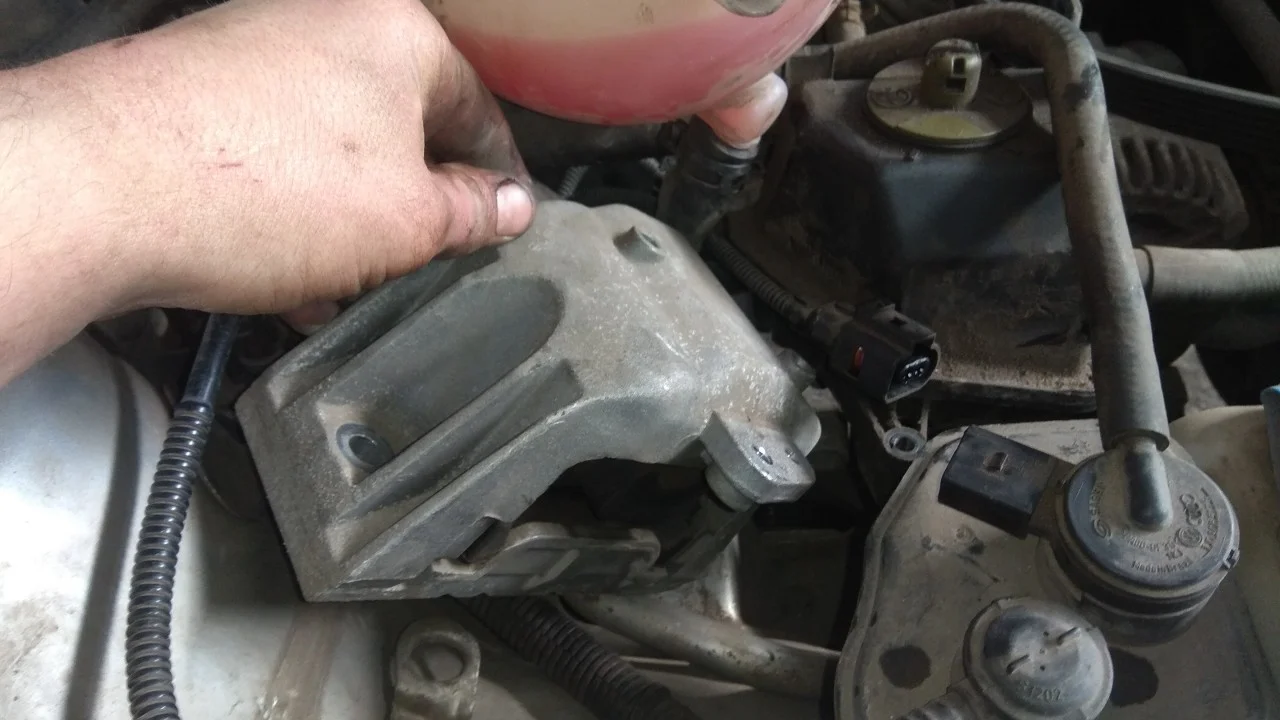

Вытаскиваем подушку и убираем в сторону.

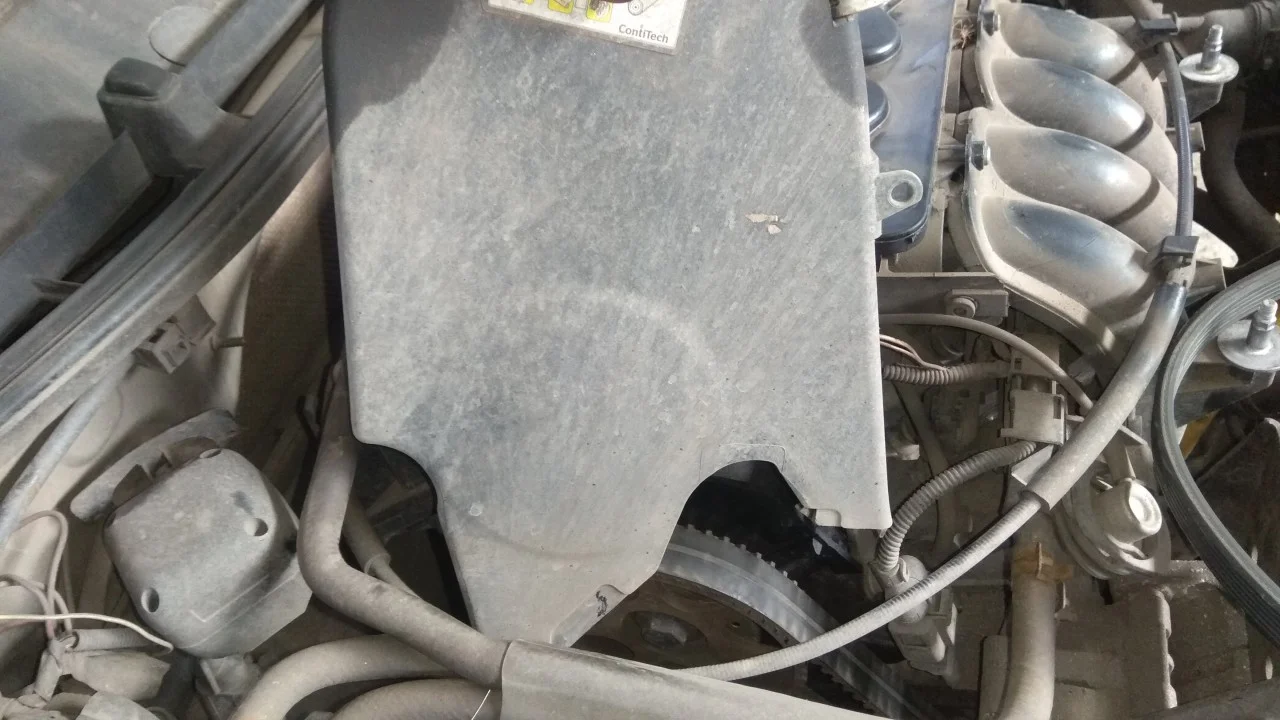

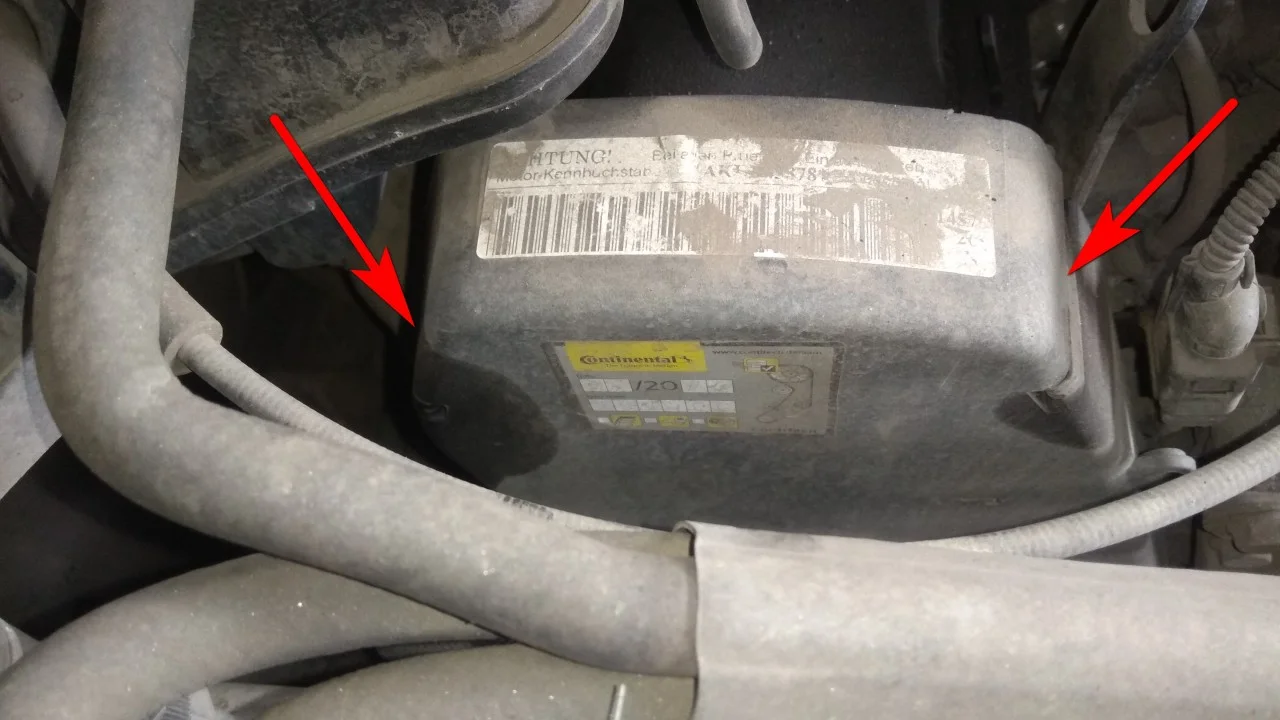

Отщелкиваем две защелки крепления кожуха ГРМ.

Вытаскиваем кожух.

Сверху ключом на 16мм откручиваем колт крепления кронштейна.

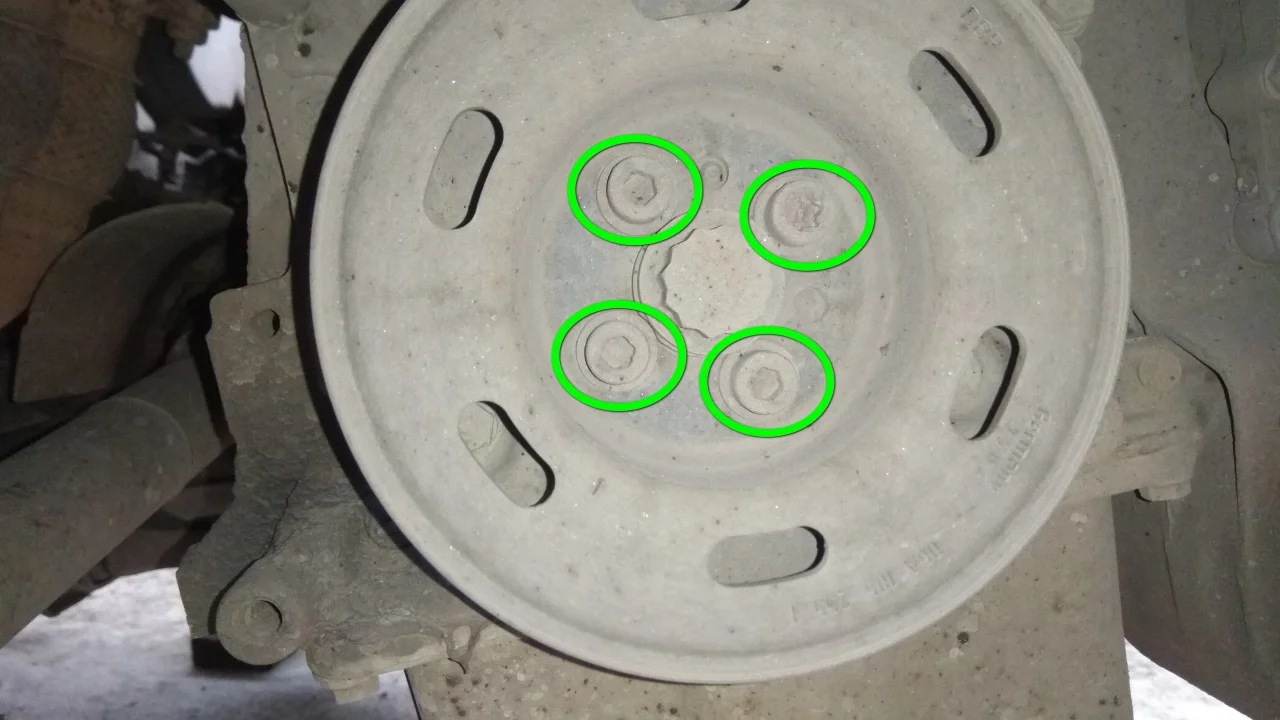

Шестигранной биткой на 6мм откручиваем четыре болта крепления шкива коленвала.

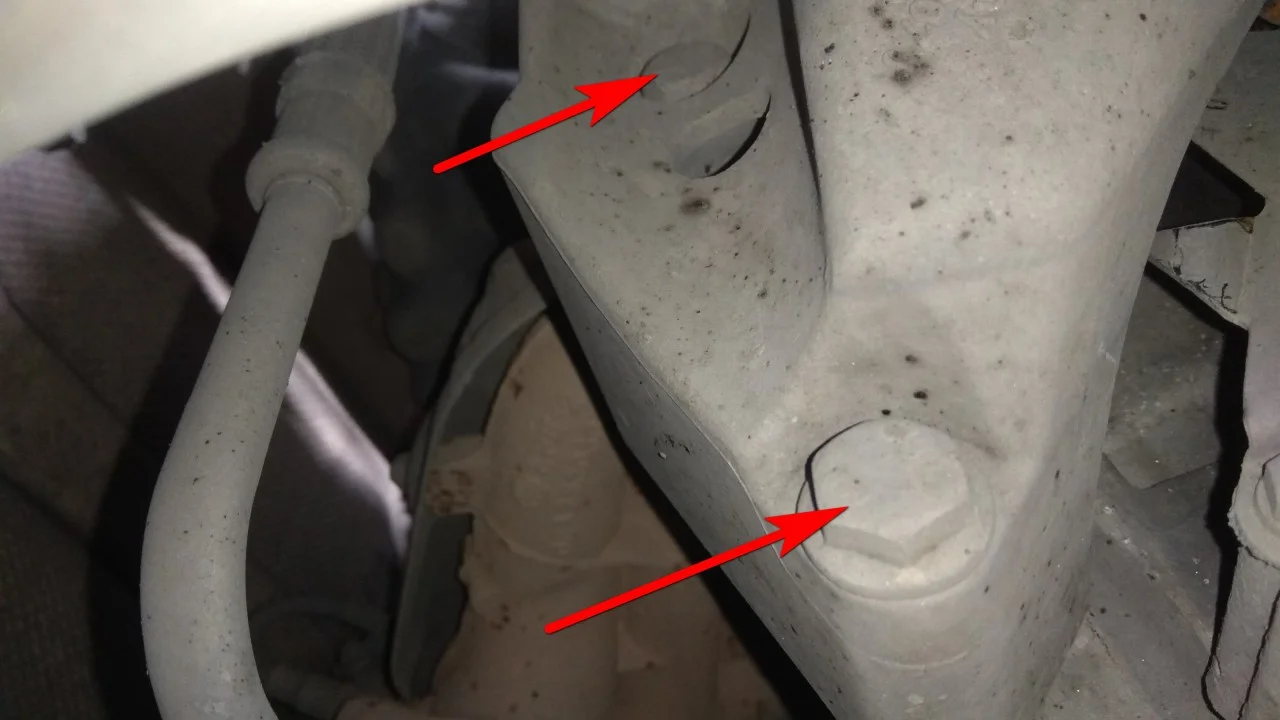

Ключом на 16мм откручиваем снизу два болта крепления кронштейна.

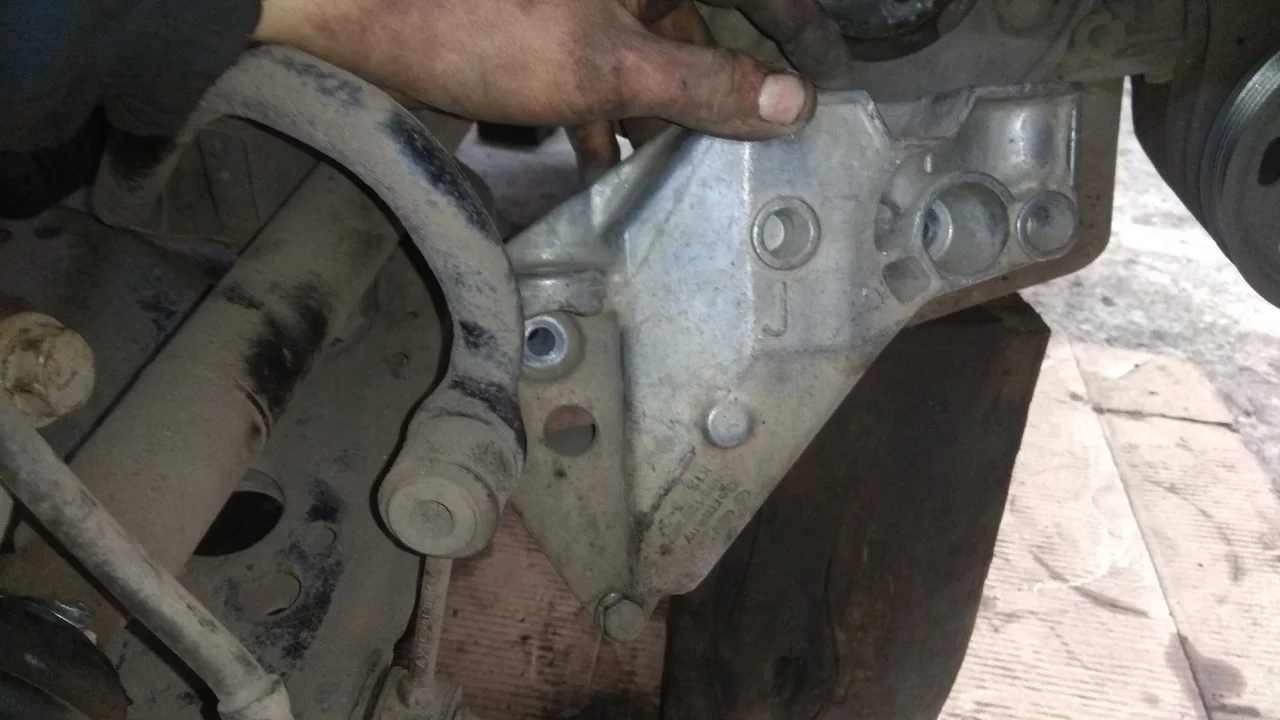

И снимаем вниз сам кронштейн. Место между лонжероном и двигателем немного и для снятия кронштейна придется его покрутить и даже повернуть градусов на 90.

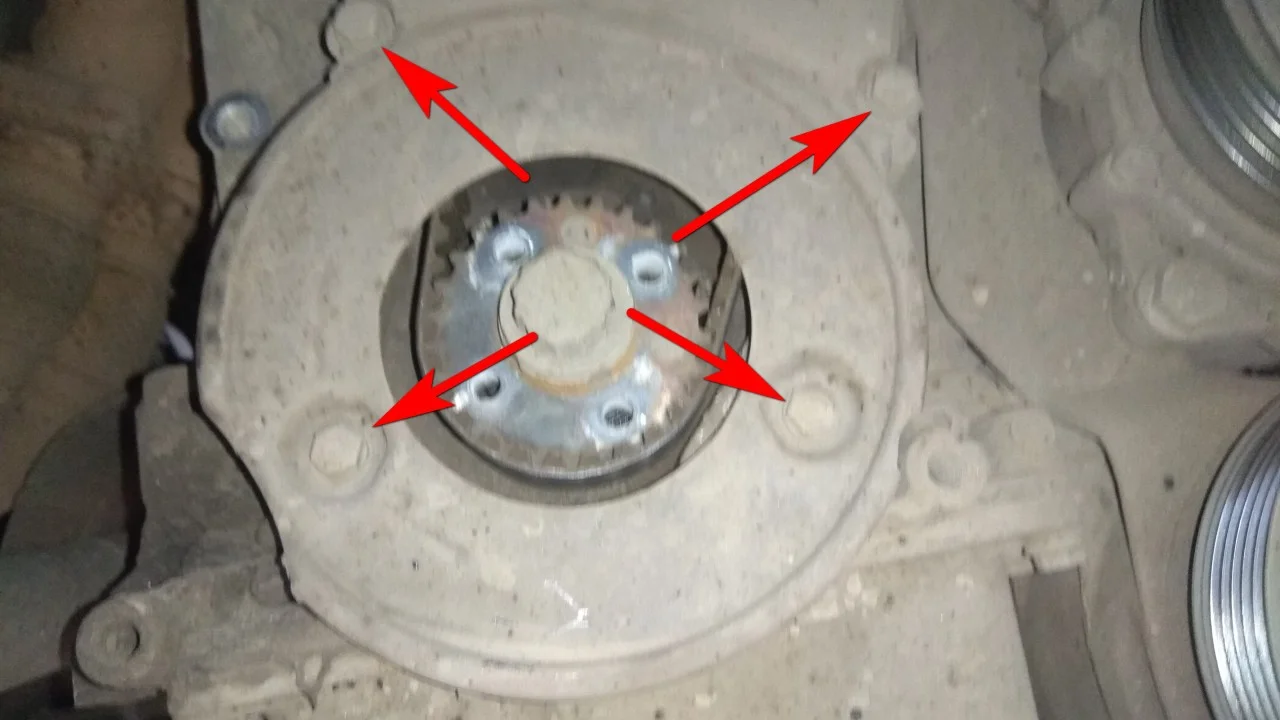

Откручиваем четыре болта крепления защитного кожуха ключом на 10мм.

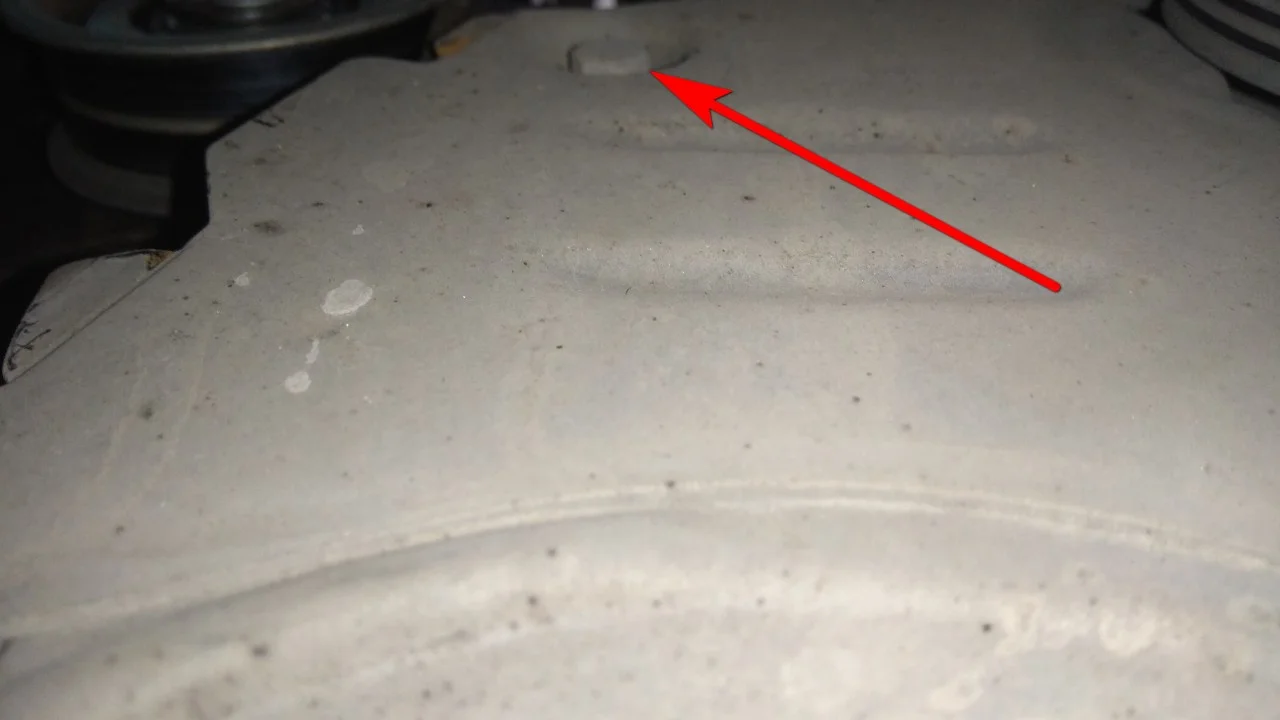

И еще один крепления среднего кожуха.

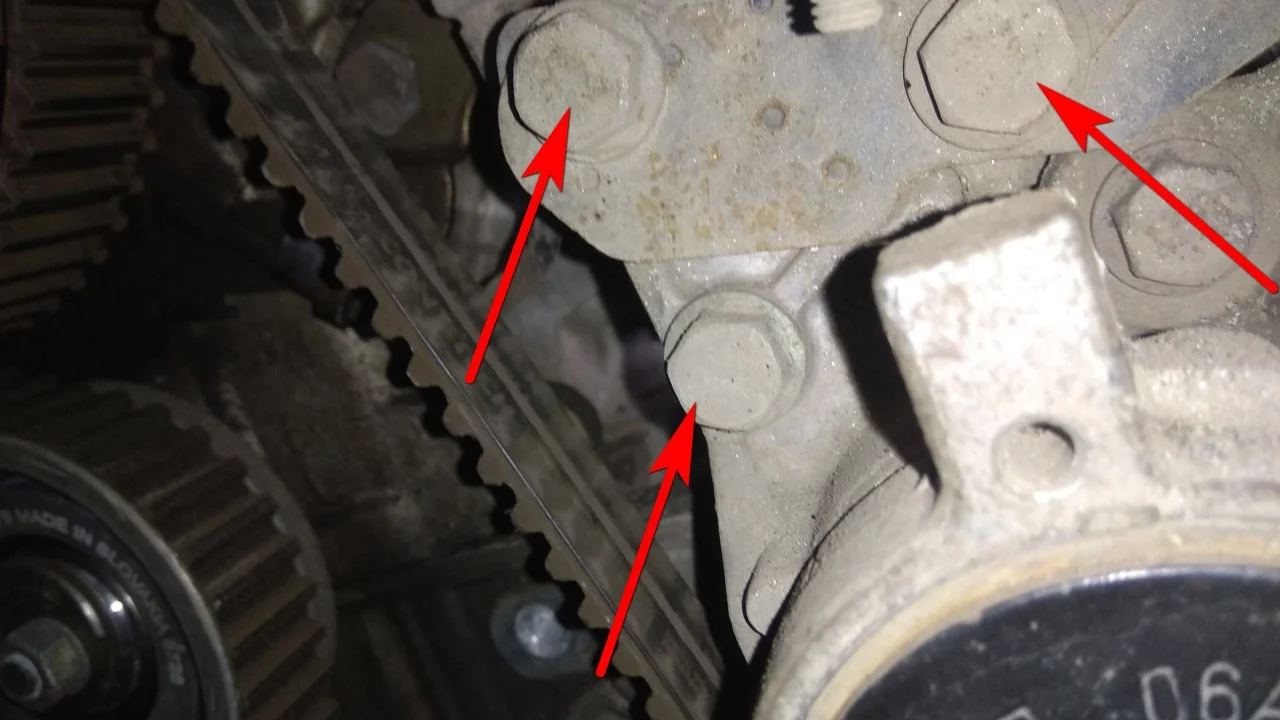

Для снятия средней защитки еще необходимо открутить три болта крепления натяжного ролика приводного механизма. Откручиваем ключом на 13мм.

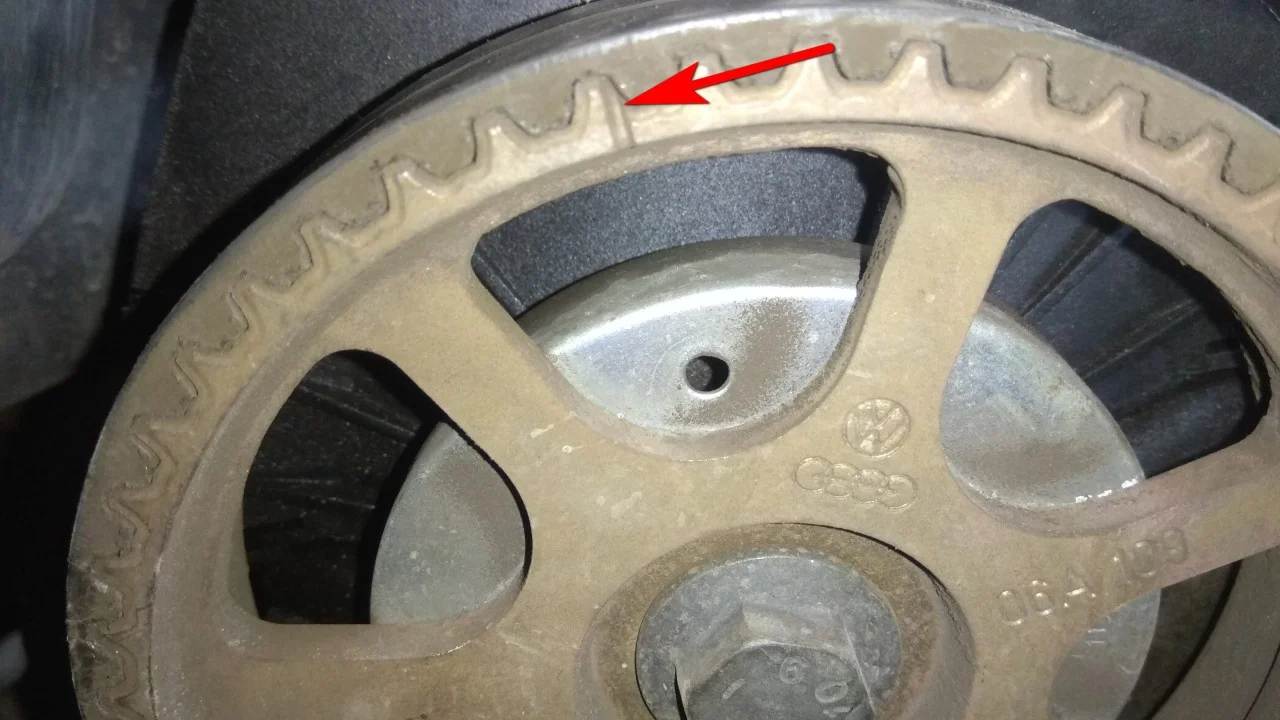

Совмещаем метки на распредвале.

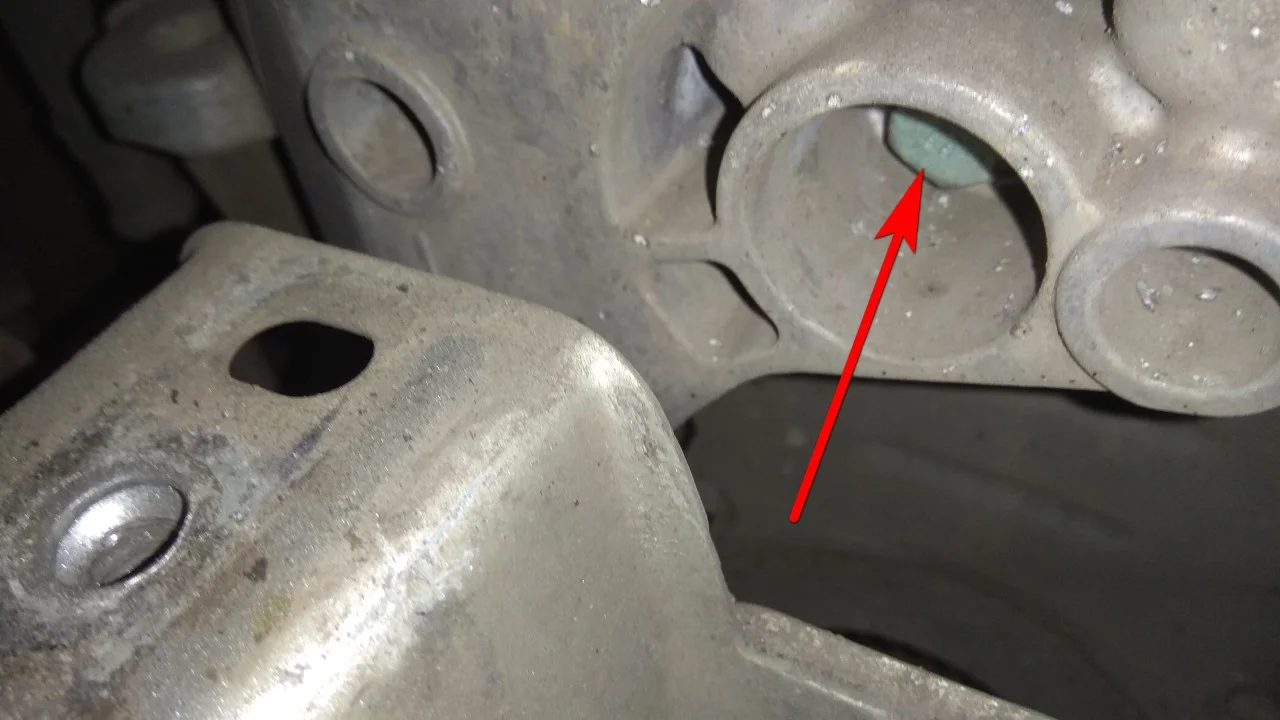

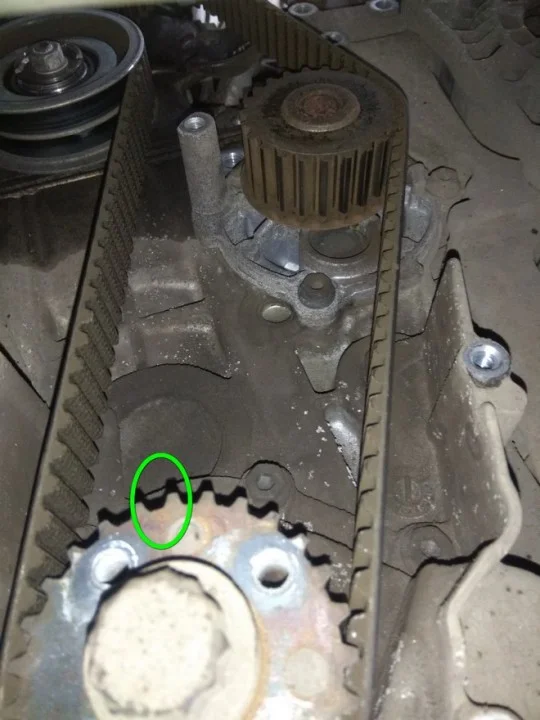

И коленвале. На фото звезда коленвала установлена не в метке, но метка будет именно вверху звезды напротив специального отлива.

Если двигатель работал устойчиво то можно дополнительно установить свои метки на ремень и звезду распредвала.

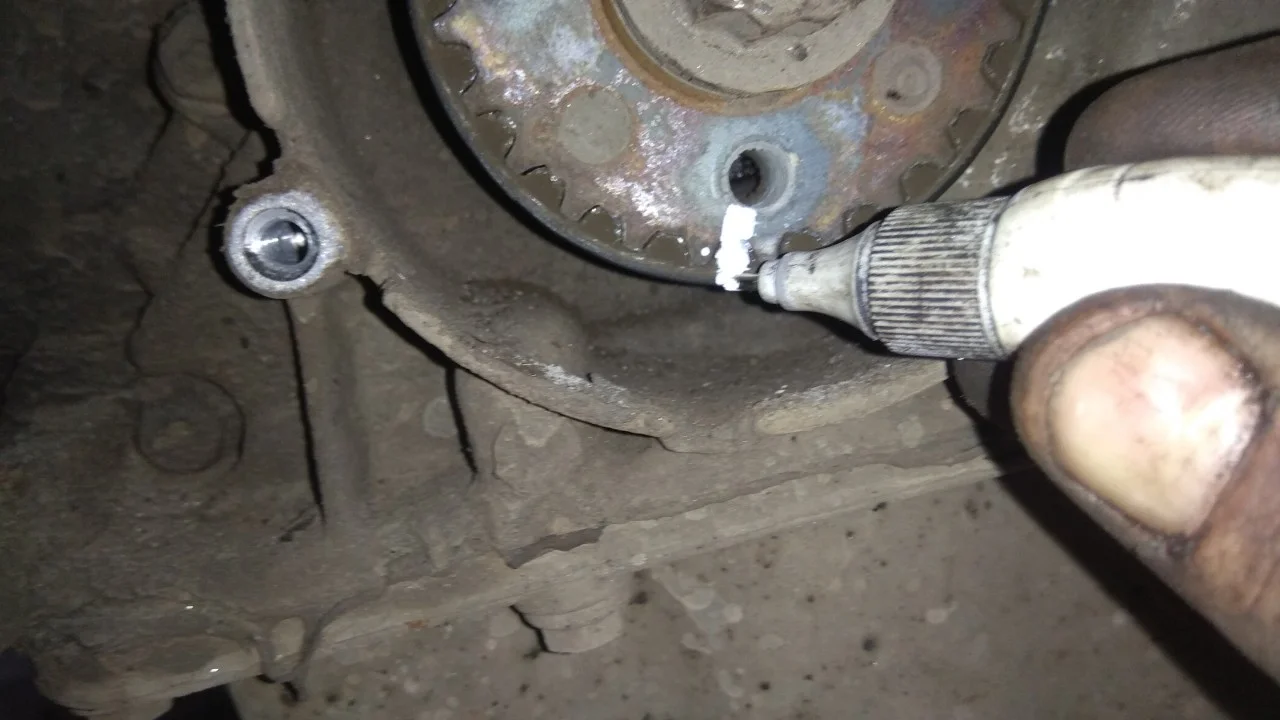

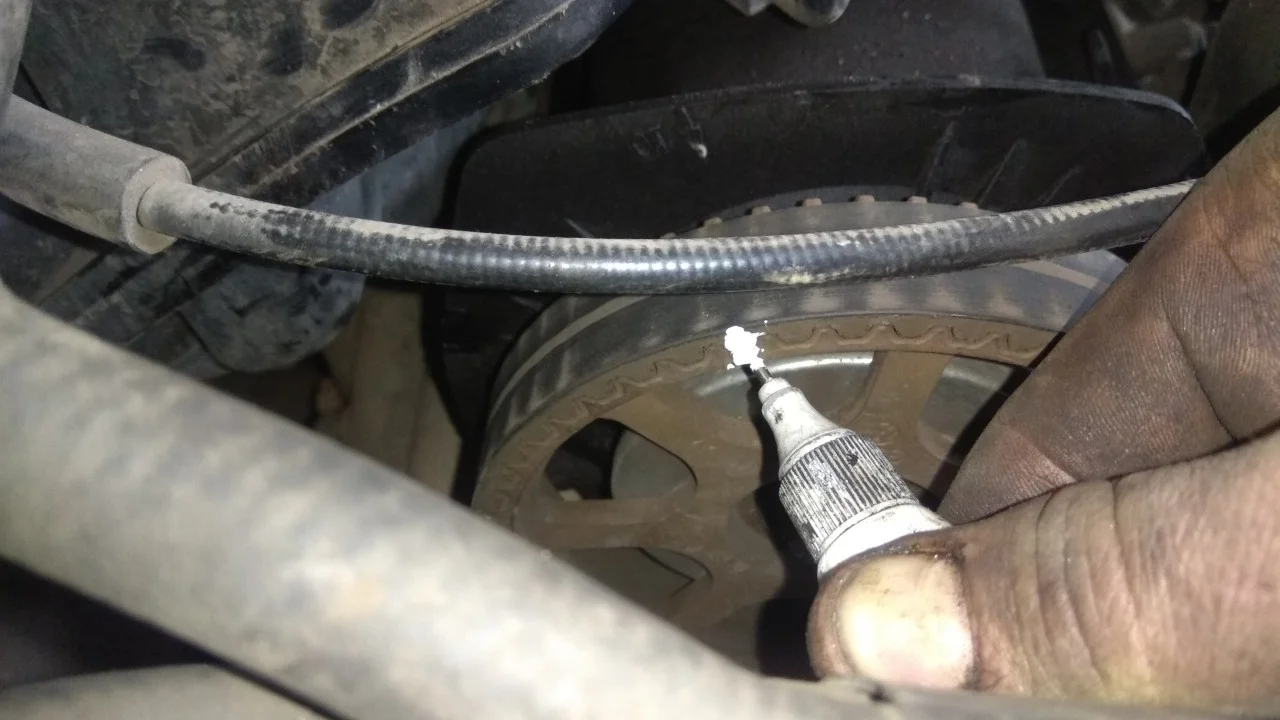

Также и на коленвале рисуем свои метки.

Ключом на 13мм откручиваем и снимаем натяжной ролик. Снимаем ремень.

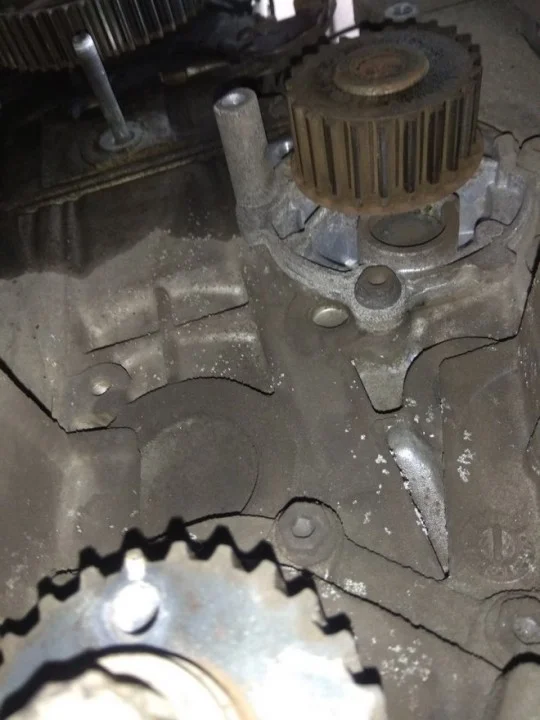

Осматриваем помпу и сальники валов на течи. Проверяем помпу на осевой люфт. При необходимости меняем помпу и сальники.

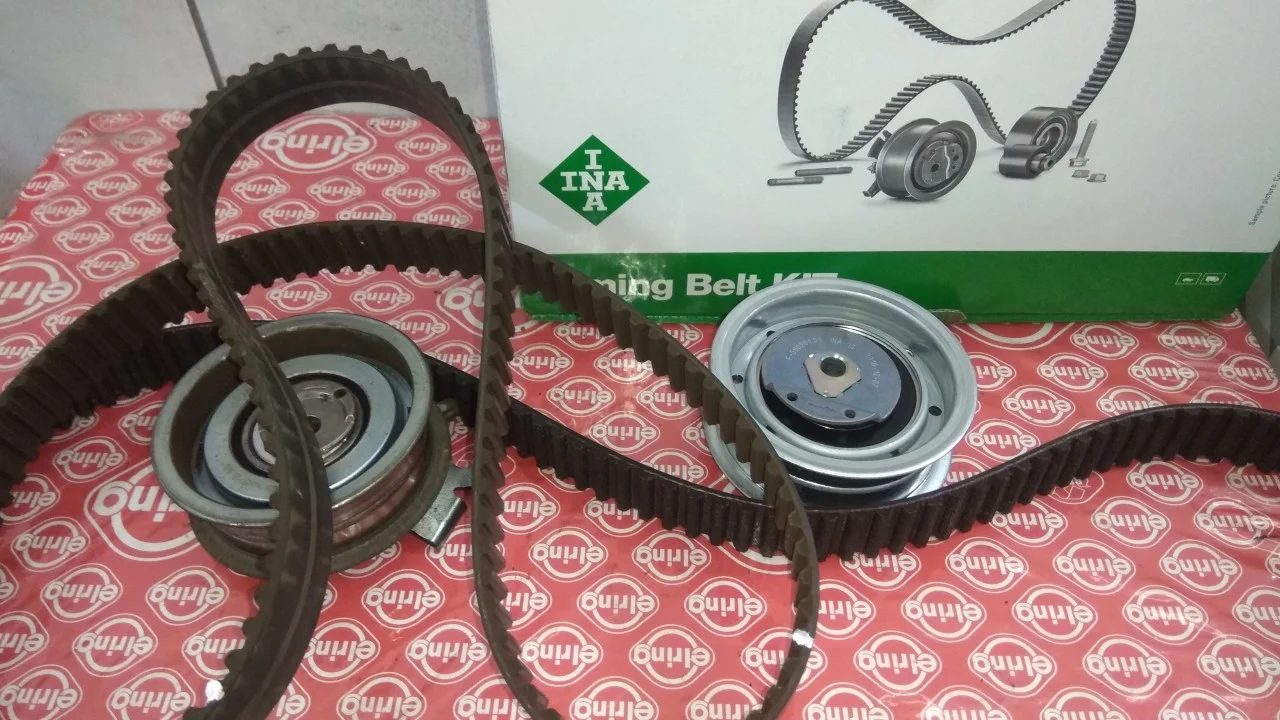

Сравниваем ремни и ролики. Переносим свои метки на новый ремень.

Устанавливаем новый ролик фиксатором в заглушку двигателя.

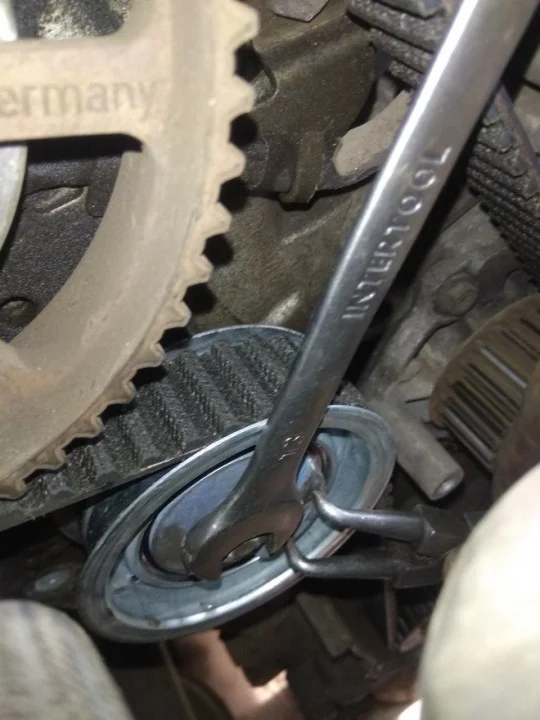

Натягиваем ремень. Для натяжки можно воспользоваться гнутым съемником для стопорных колец. Также чтобы увидеть натяжку ремня лучше воспользоваться зеркальцем.

После натяжки еще раз проверяем правильность меток заводских и наших.

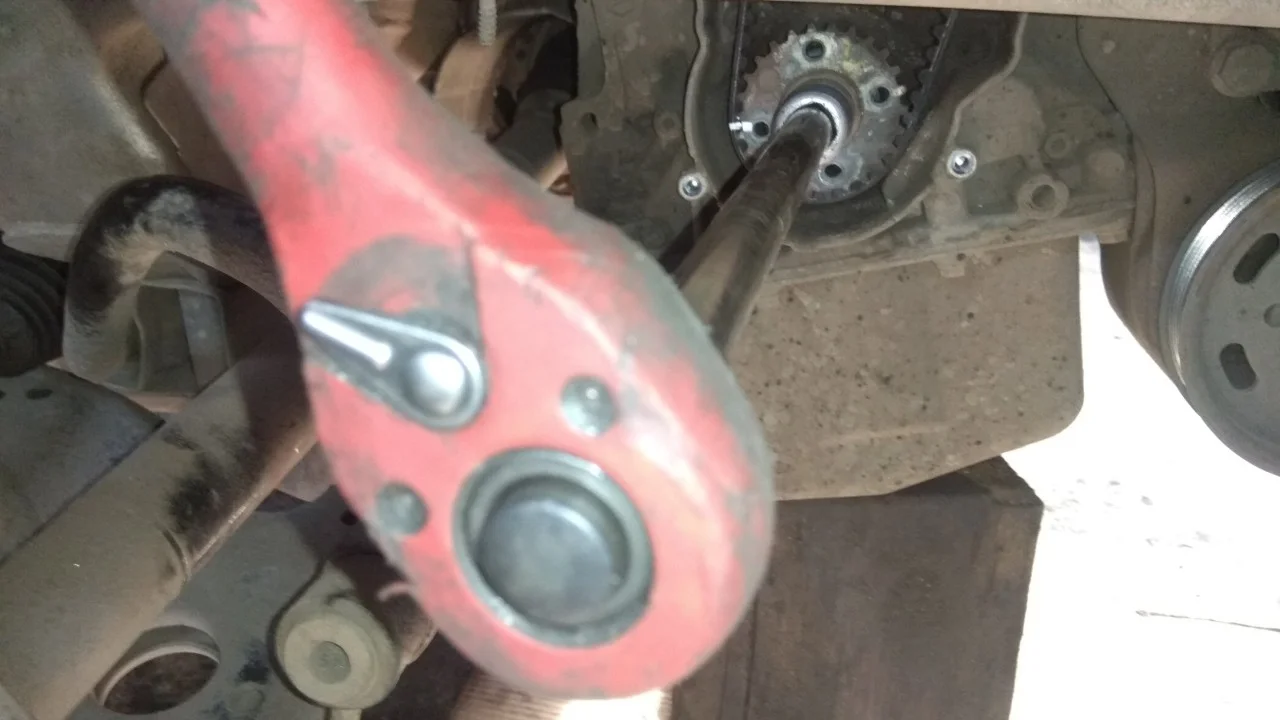

Прокручиваем двигатель 2 раза и еще раз проверяем натяжку ремня. При необходимости подтягиваем ремень.

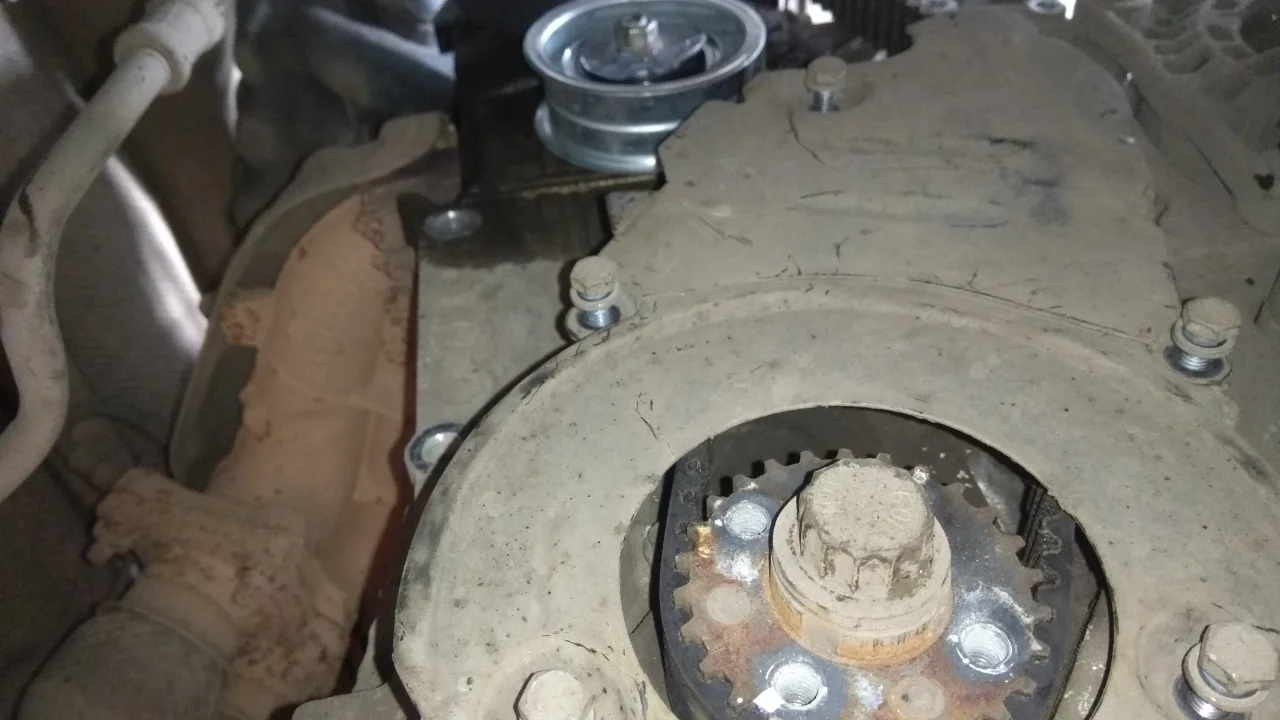

Устанавливаем назад защитные кожухи ГРМ.

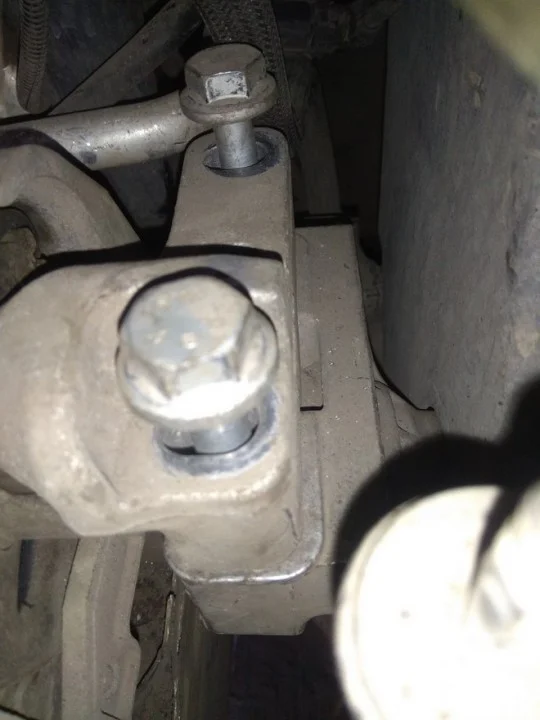

Прикручиваем подушку двигателя.

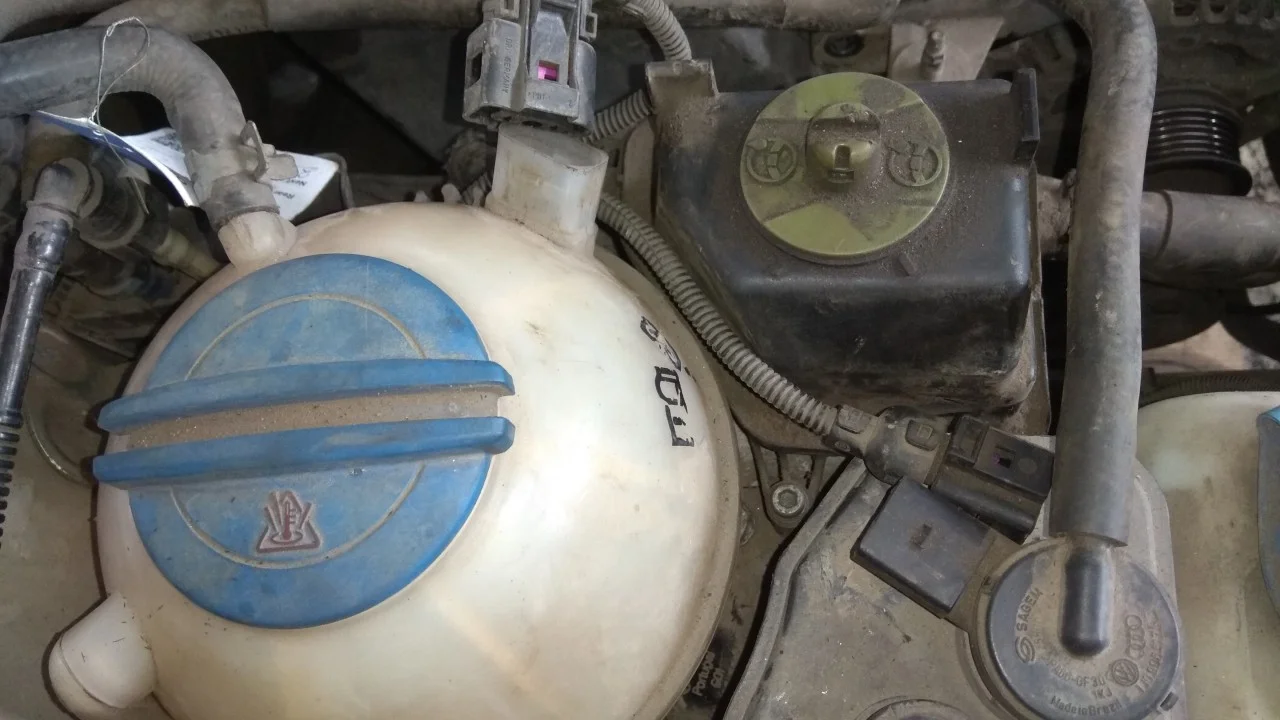

Устанавливаем на место бачки и подключаем к ним разъемы.

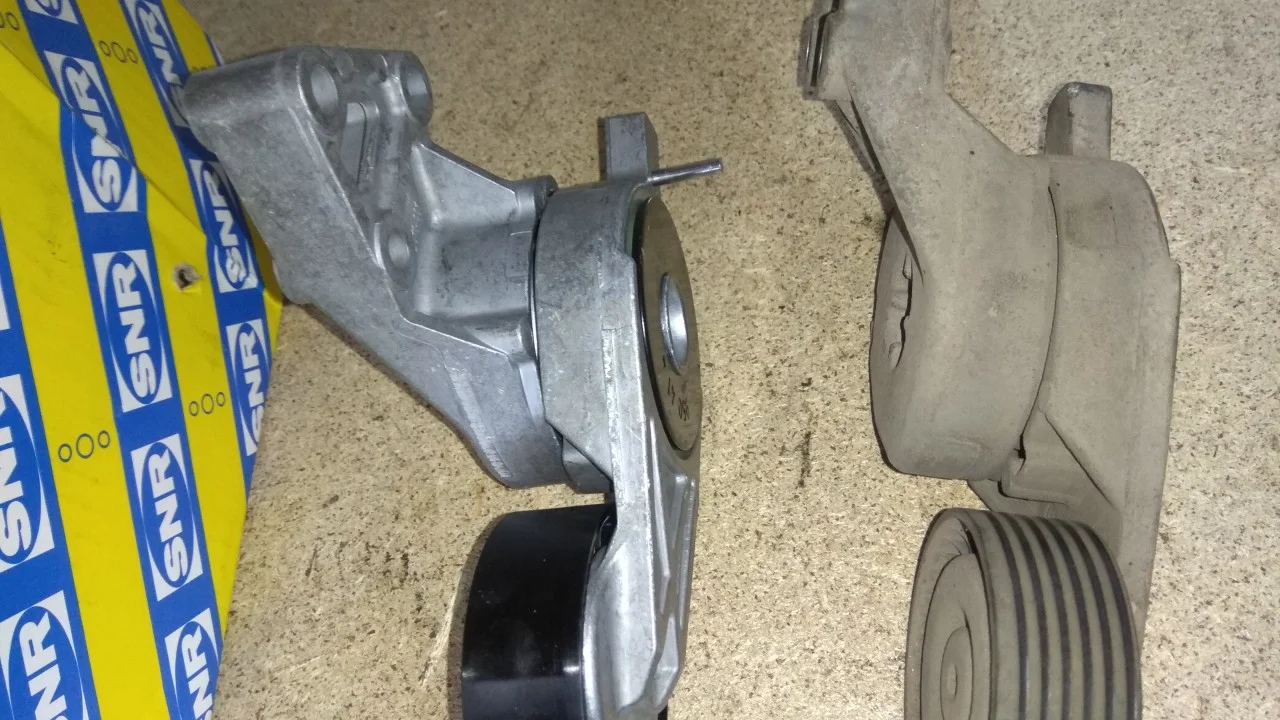

Когда ролик ремня генератора был снят мы обнаружили шум в подшипнике ролика. Было принято решение заменить весь натяжной механизм приводного ремня.

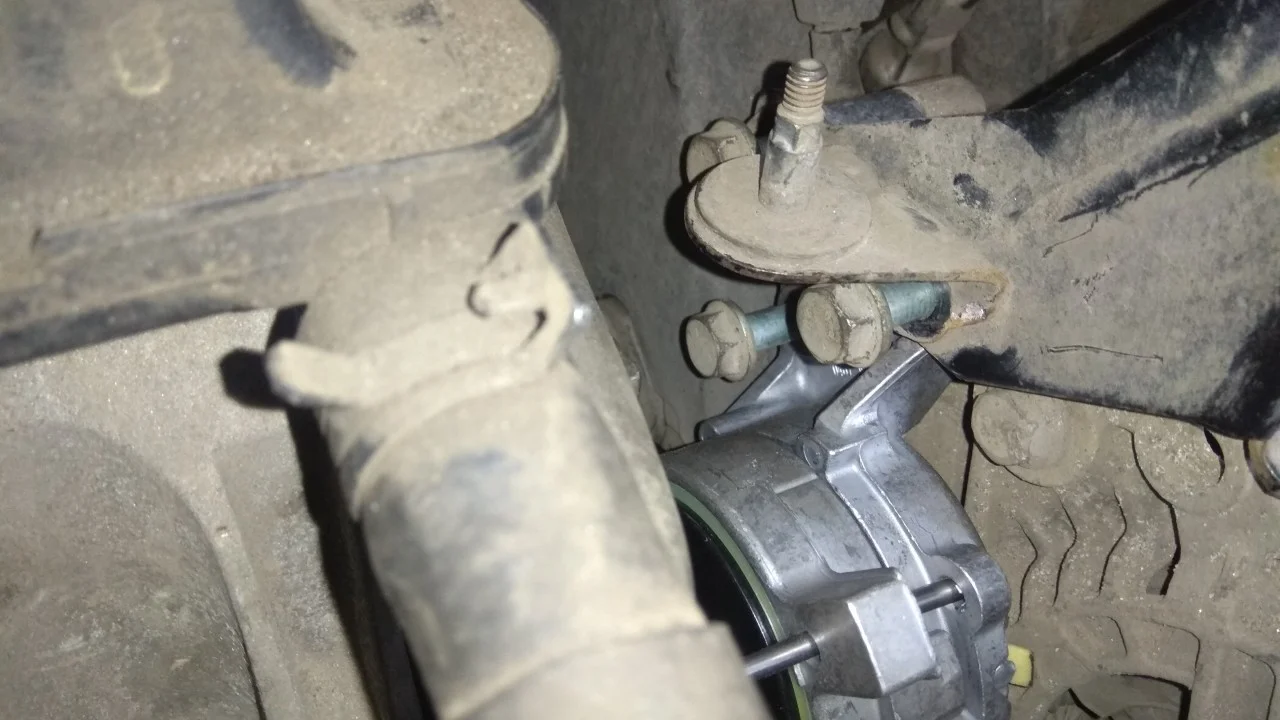

Устанавливаем новый ролик. Одеваем на место ремень.

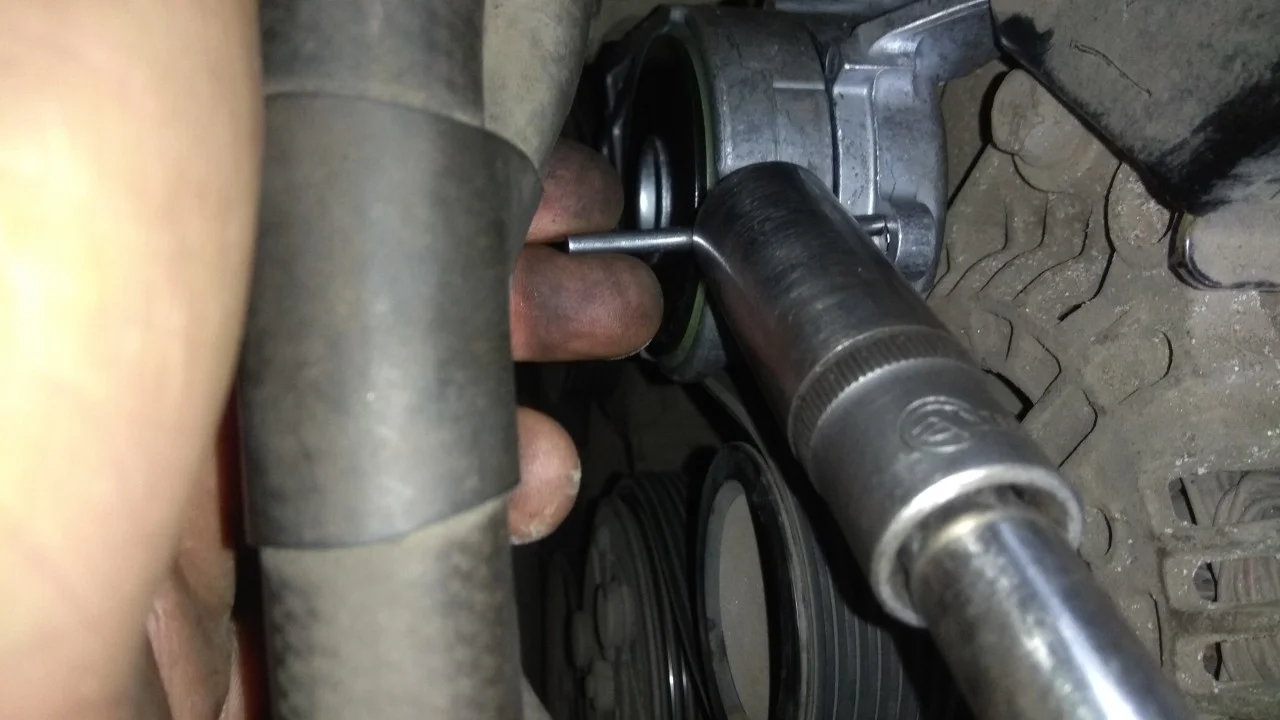

Немного натягиваем механизм на себя и вытаскиваем фиксатор ролика.

Всё, работа по замене ГРМ окончена.
