Замена ремня ГРМ Октавия Тур 1.9

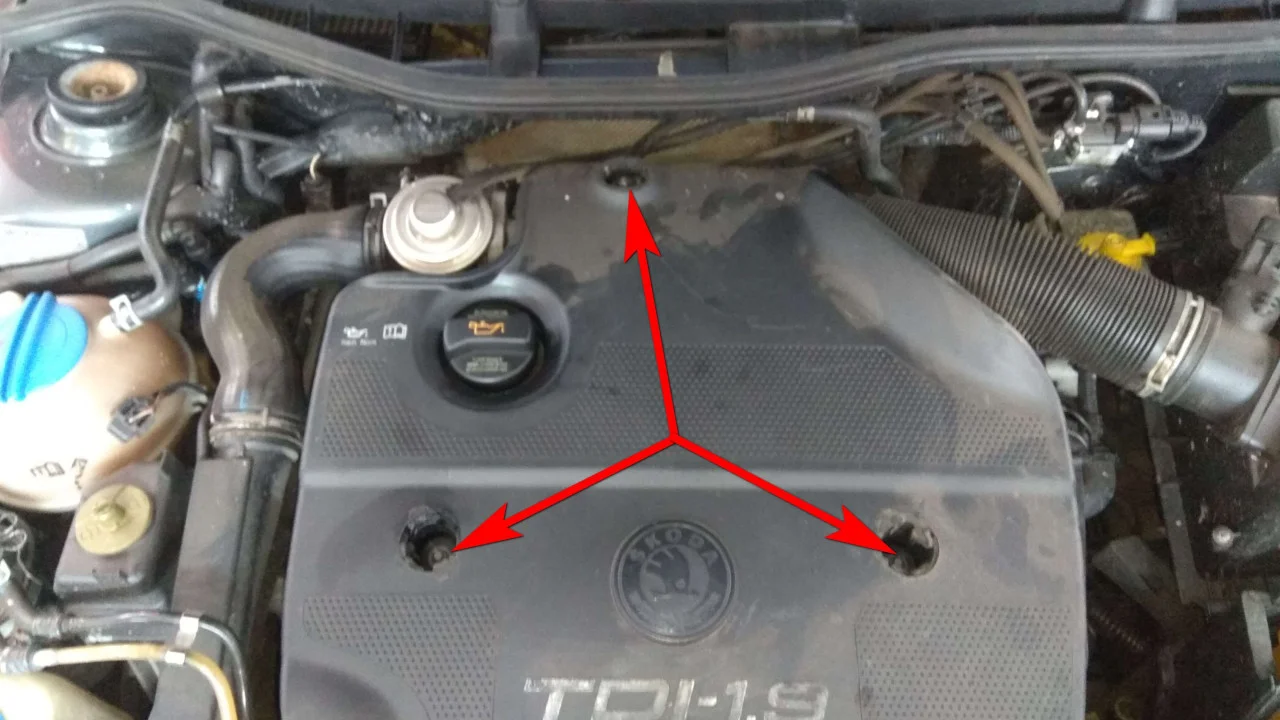

Приступаем к работе по замене ремня ГРМ. Для лучшего доступа нам необходимо снять декоративную крышку двигателя. Откручиваем 3 гайки ключом на 10 мм.

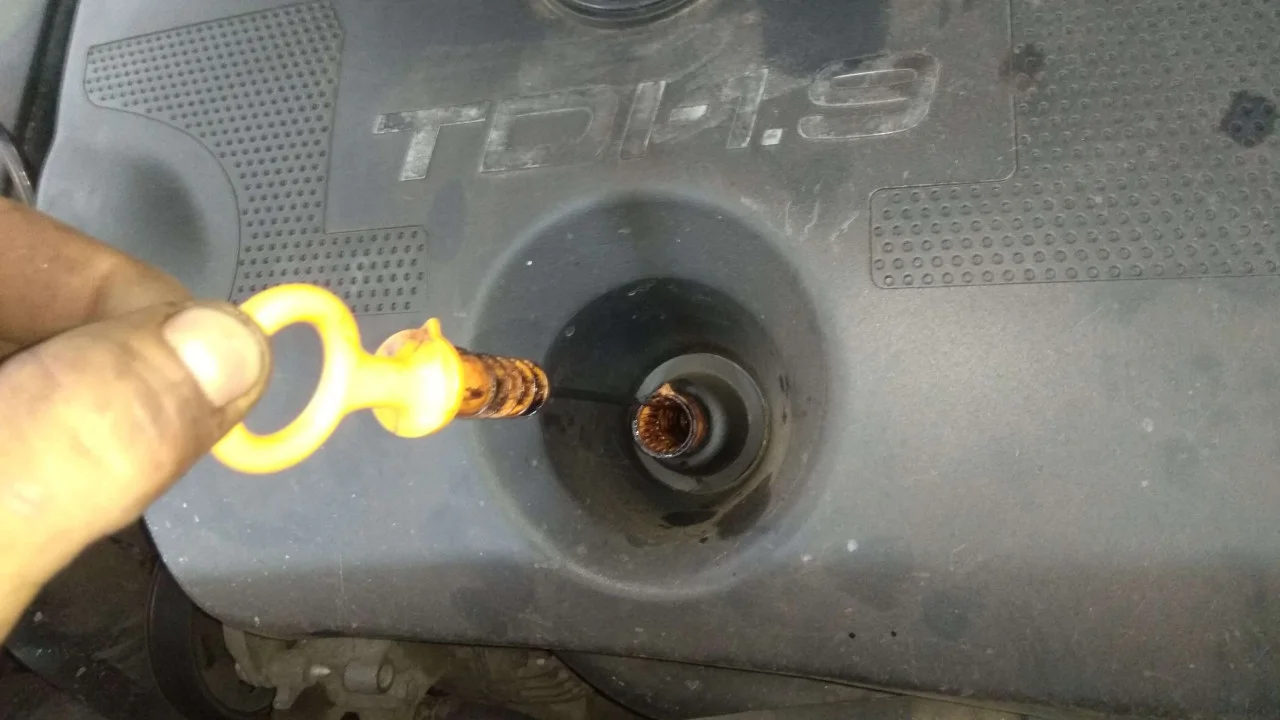

Еще для снятия декоративной крышки необходимо вытащить щуп уровня масла в двигателе.

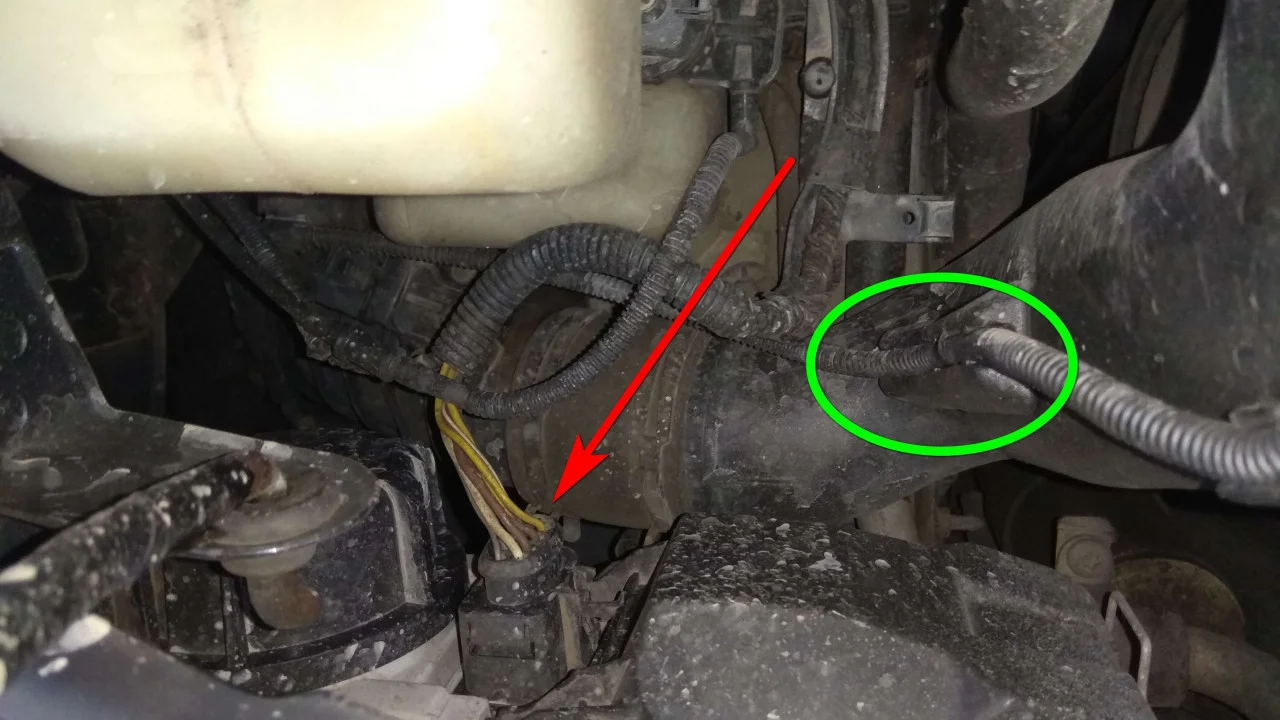

Далее мы будем снимать пластиковый патрубок воздухозаборника. Снимаем хомут возле бачка омывателя лобового стекла. Выводим провода из паза в патрубке.

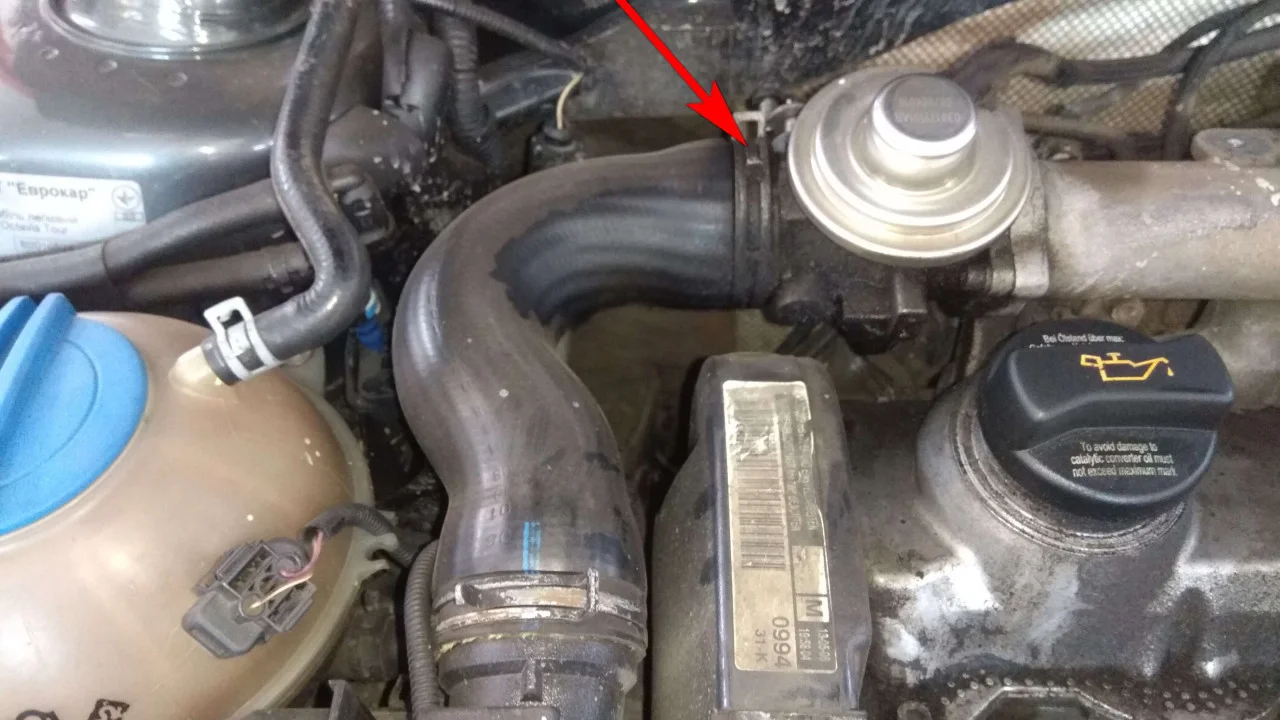

Отсоединяем этот воздушный патрубок с другой стороны, сжав пассатижами хомут и сдвинув его в сторону.

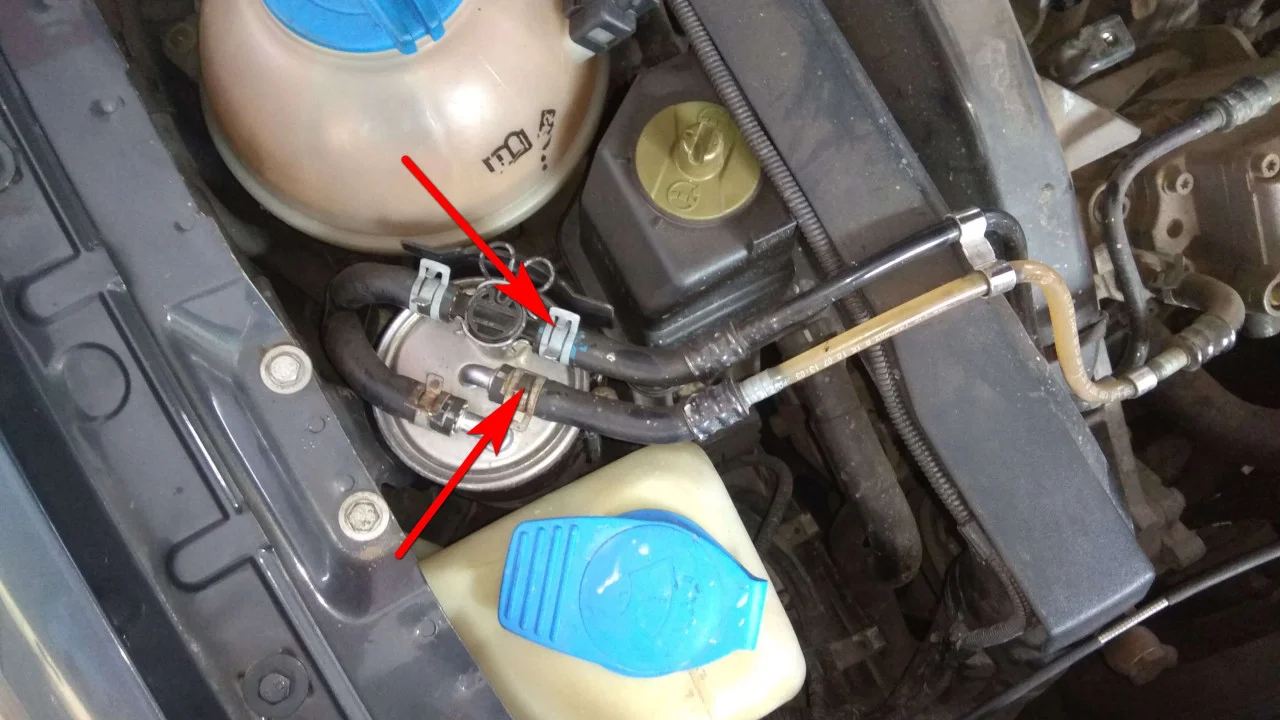

Теперь, чтобы была возможность убрать этот патрубок с двигателя, нам необходимо отсоединить две топливные трубки от топливного фильтра и отодвинуть их в сторону. Снимаем воздухозаборный патрубок.

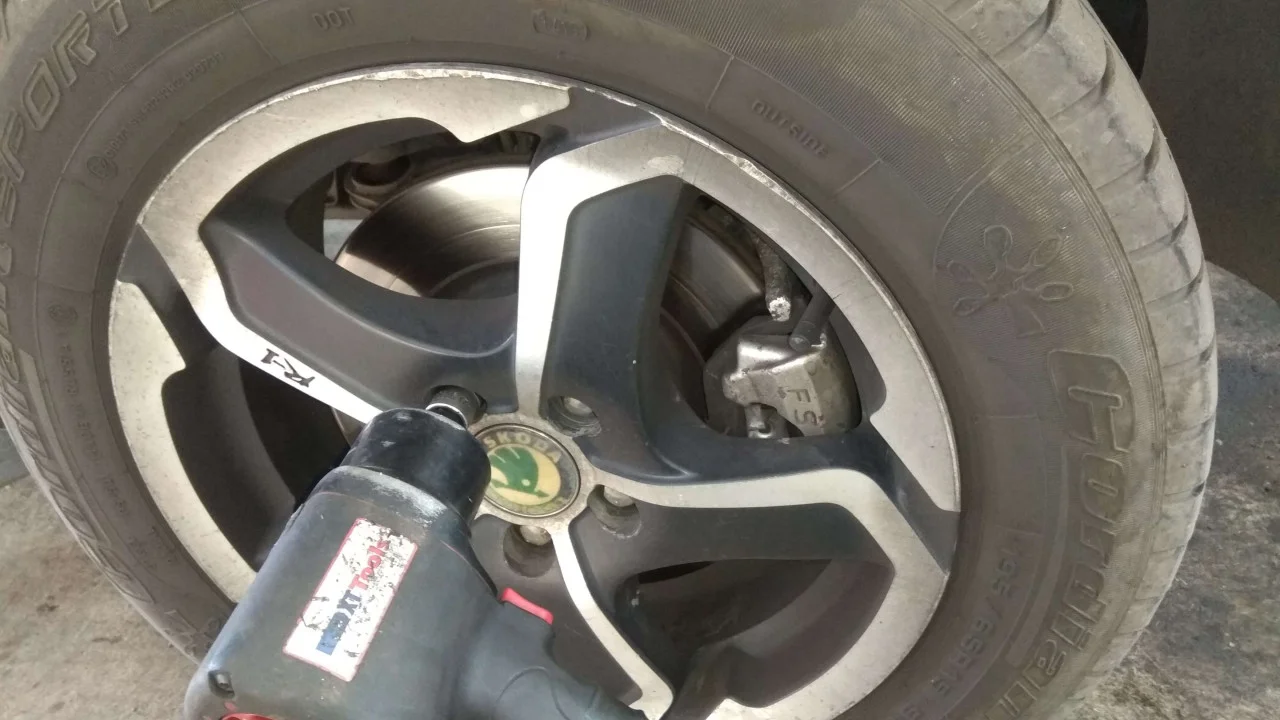

Далее приступаем к высвобождению доступа к двигателю со стороны правого колеса. Поддомкрачиваем автомобиль и снимаем колесо.

За колесом находится еще один воздушный патрубок. Ключом на 10 мм откручиваем крепеж патрубка, а отверткой поддеваем металлическую защелку и отсоединяем патрубок.

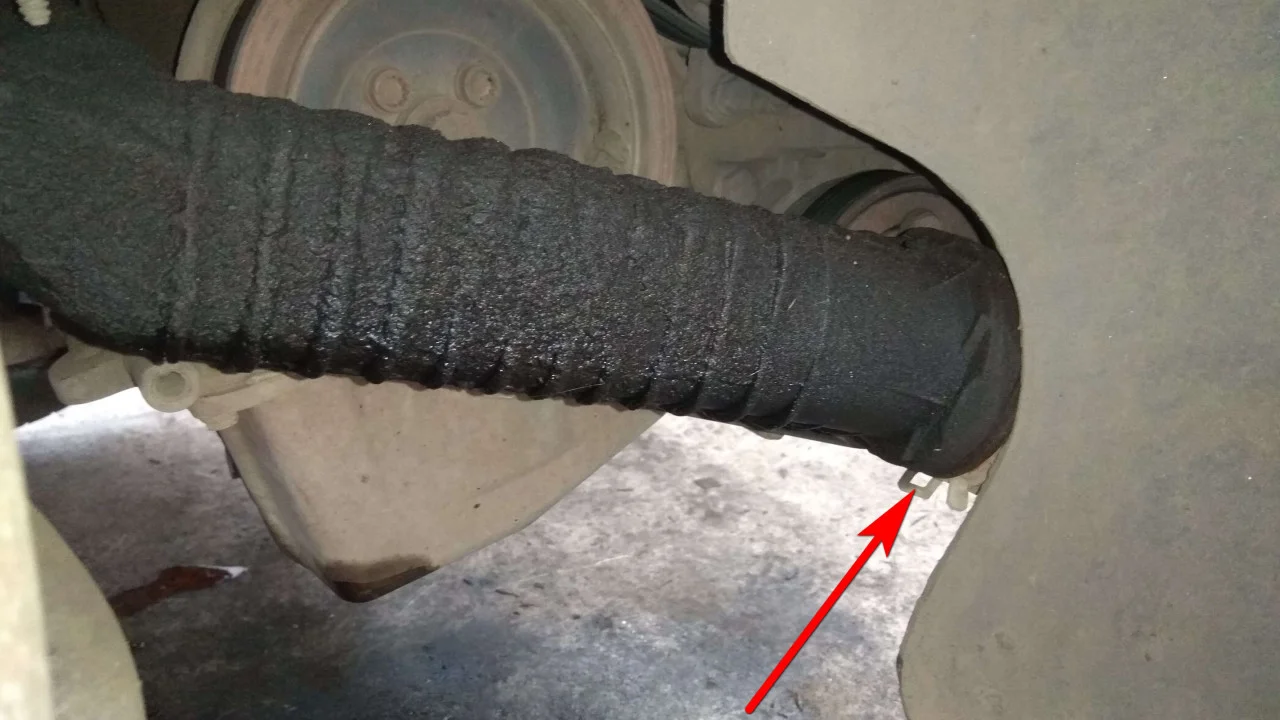

С другой стороны патрубок крепится с помощью самозажимного хомута. Стягиваем хомут в сторону пассатижами. Снимаем воздушный патрубок.

Рожково-накидным ключом на 16 мм прокручиваем натяжной ролик приводного ремня и снимаем ремень с двигателя.

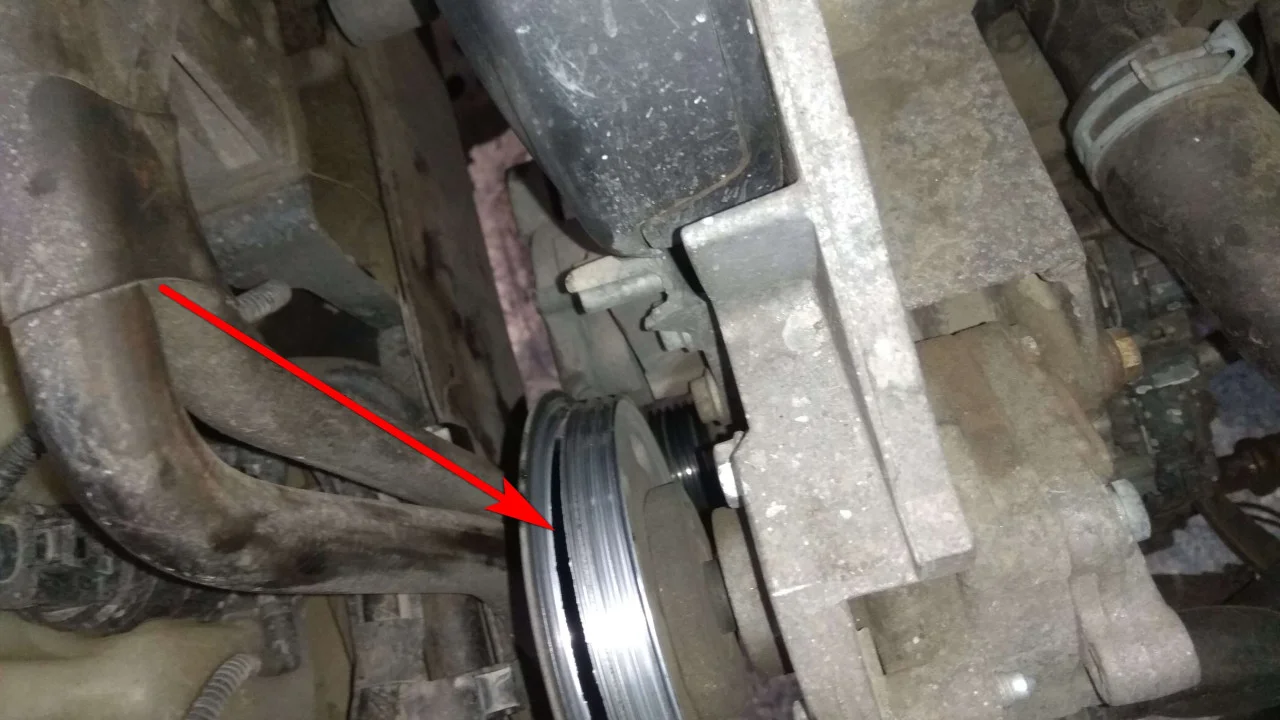

Сняли ремень и видим что шкив ГУРа уже критично изношен. Внутренняя часть шкива уже отсутствует полностью, а внешняя часть еще есть, но держится на «честном слове». Вместо шести ручейков осталось всего четыре.

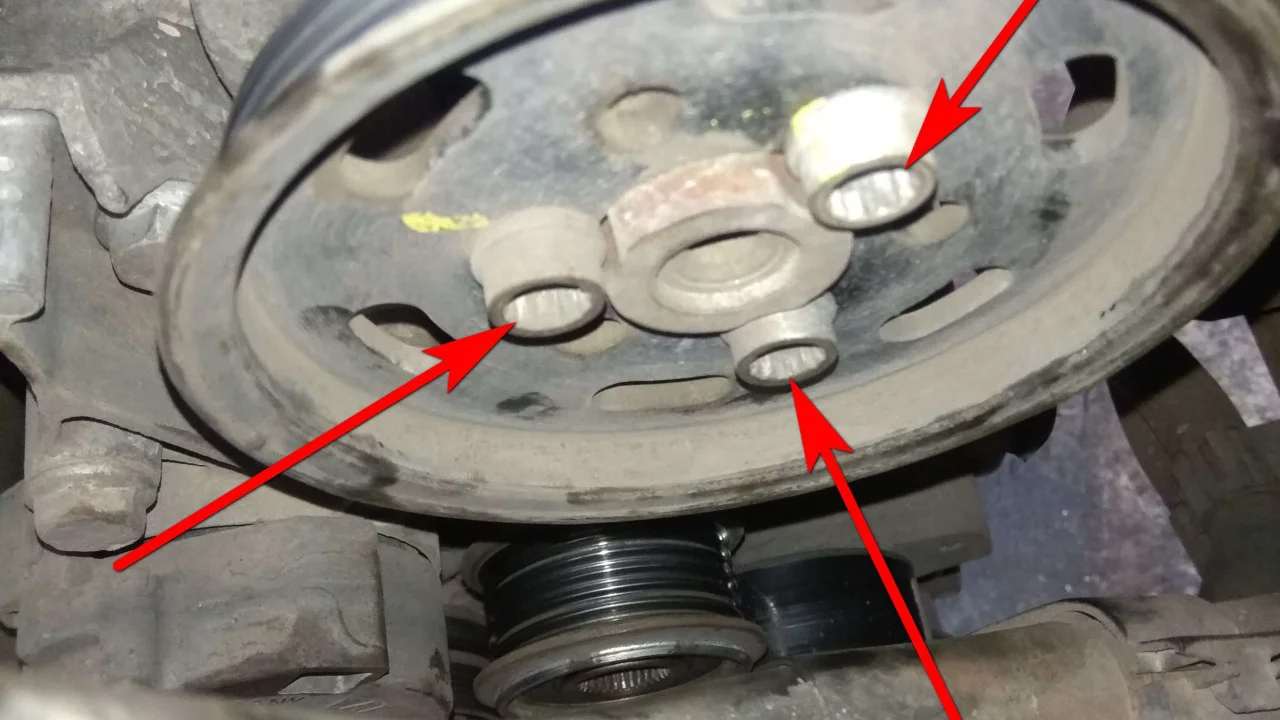

Для снятия шкива гидроусилителя руля необходимо открутить три болта. Используем многогранную биту М10.

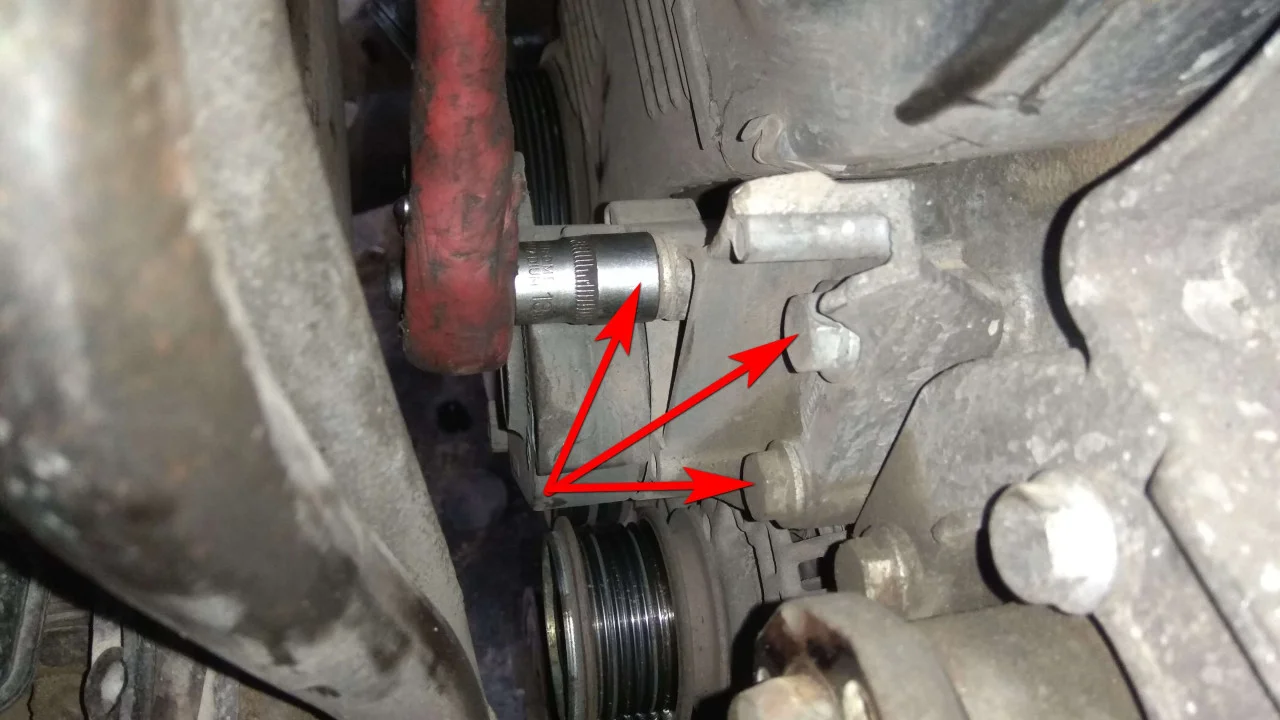

Далее нам необходимо снять натяжной ролик ремня генератора. Для этого мы откручиваем три болта ключом на 13 мм.

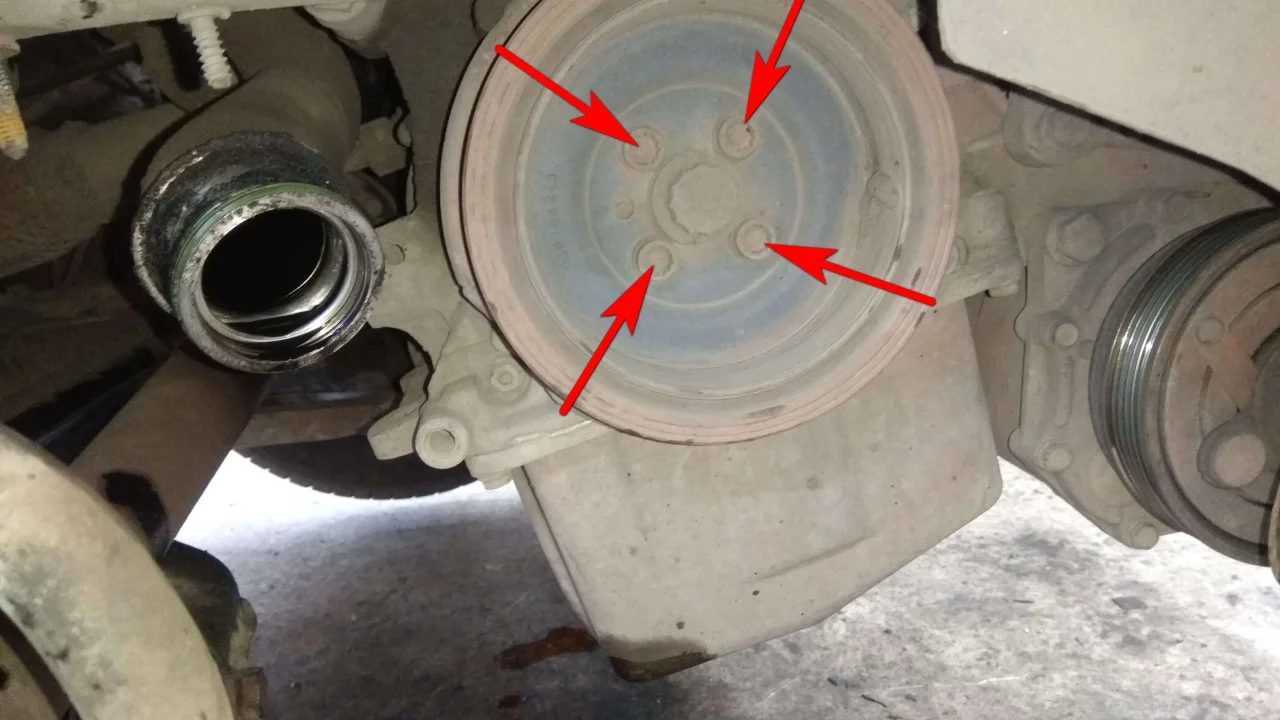

И снимаем шкив коленвала. Многогранной битой на М10 откручиваем болты крепления шкива.

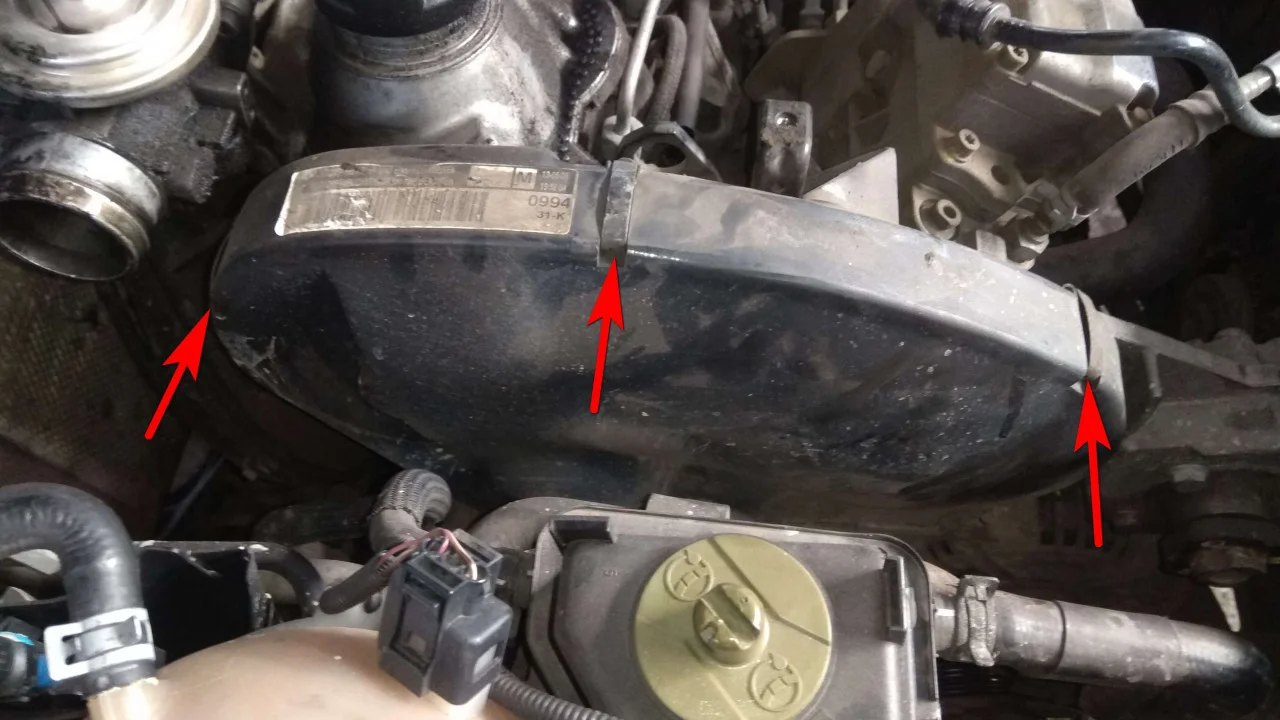

Теперь приступаем к снятию защитных кожухов ГРМ. Верхний кожух крепится с помощью трёх металлических защелок, обозначенных на фото стрелками. Отщелкиваем их и снимаем верхний кожух.

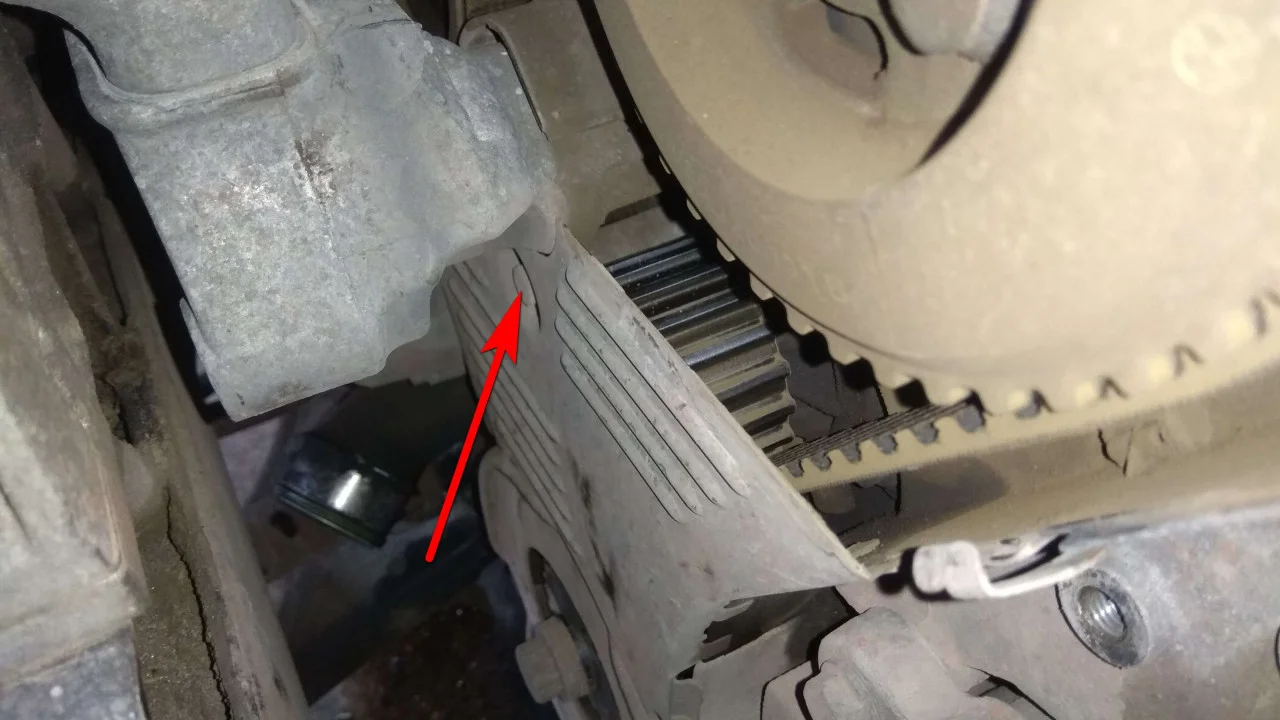

Для откручивания болтов крепления нижнего кожуха ГРМ нам понадобится ключ на 10 мм. Один болт находится под кронштейном подушки двигателя. Выкручиваем его.

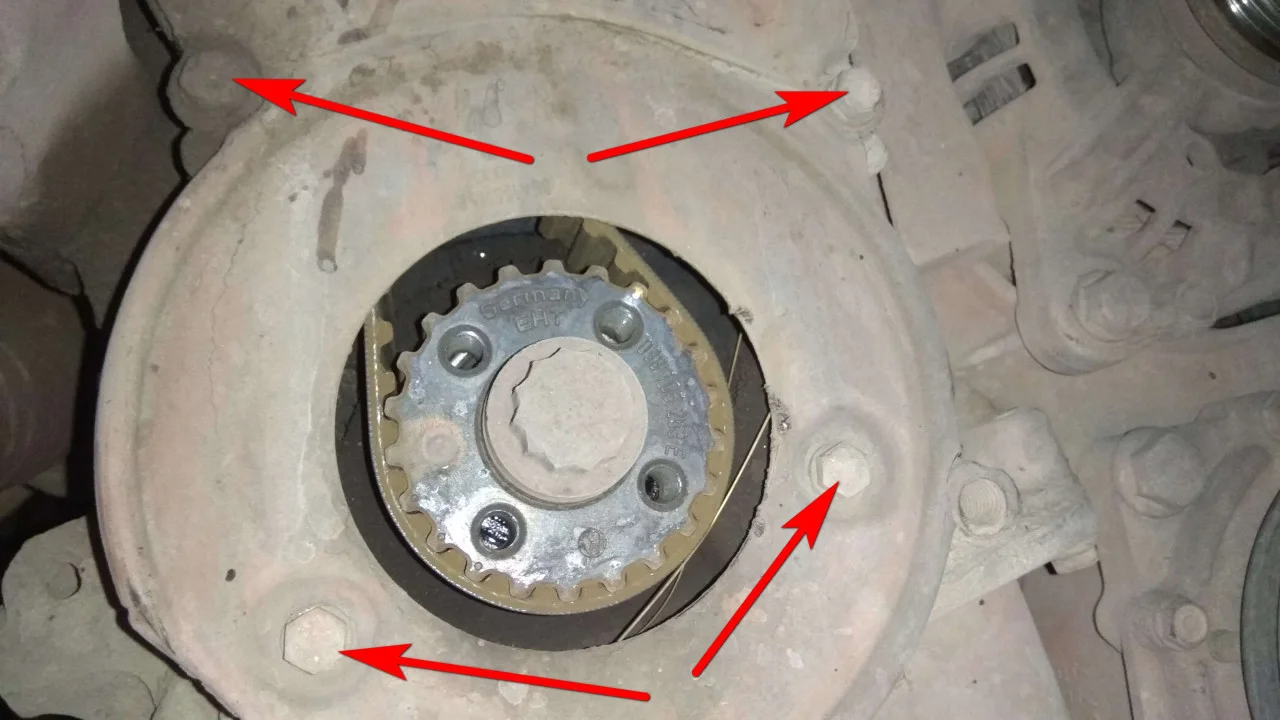

И выкручиваем еще четыре болта, обозначенные на фото стрелками. Снимаем нижнюю защиту ГРМ.

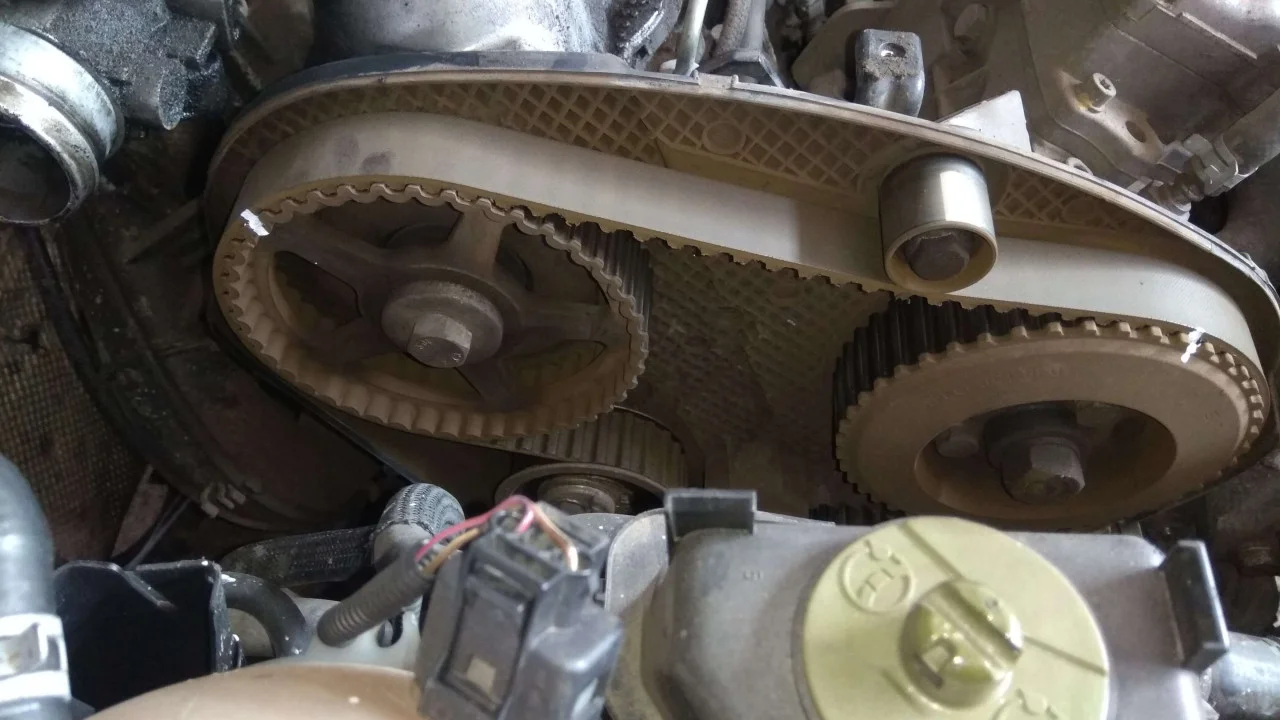

Так как двигатель на данном автомобиле работал безупречно, то мы решили не выставлять ГРМ по меткам, а просто установить свои метки корректором на ремне и шкивах ГРМ.

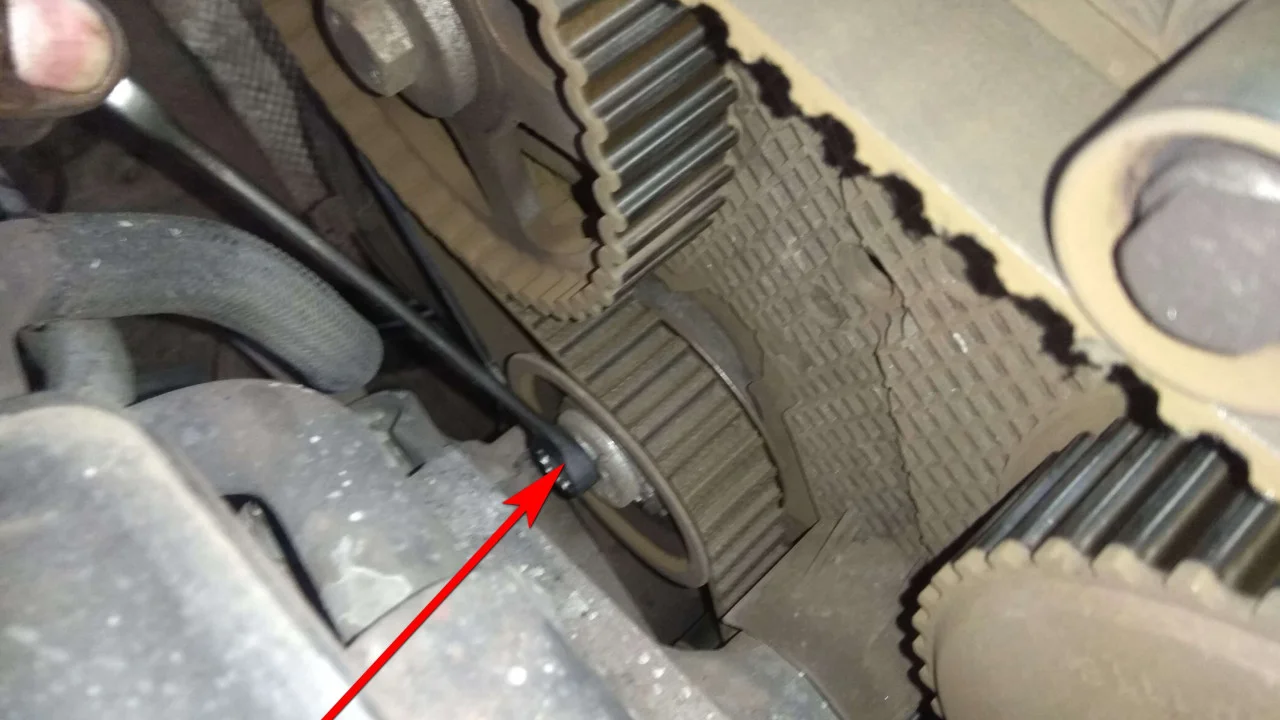

После установки своих меток можно приступать к снятию ремня и роликов ГРМ. Ключом на 13 мм откручиваем натяжной ролик. Но вот открутив ролик снять его не получиться, пока не снимаем кронштейн подушки двигателя.

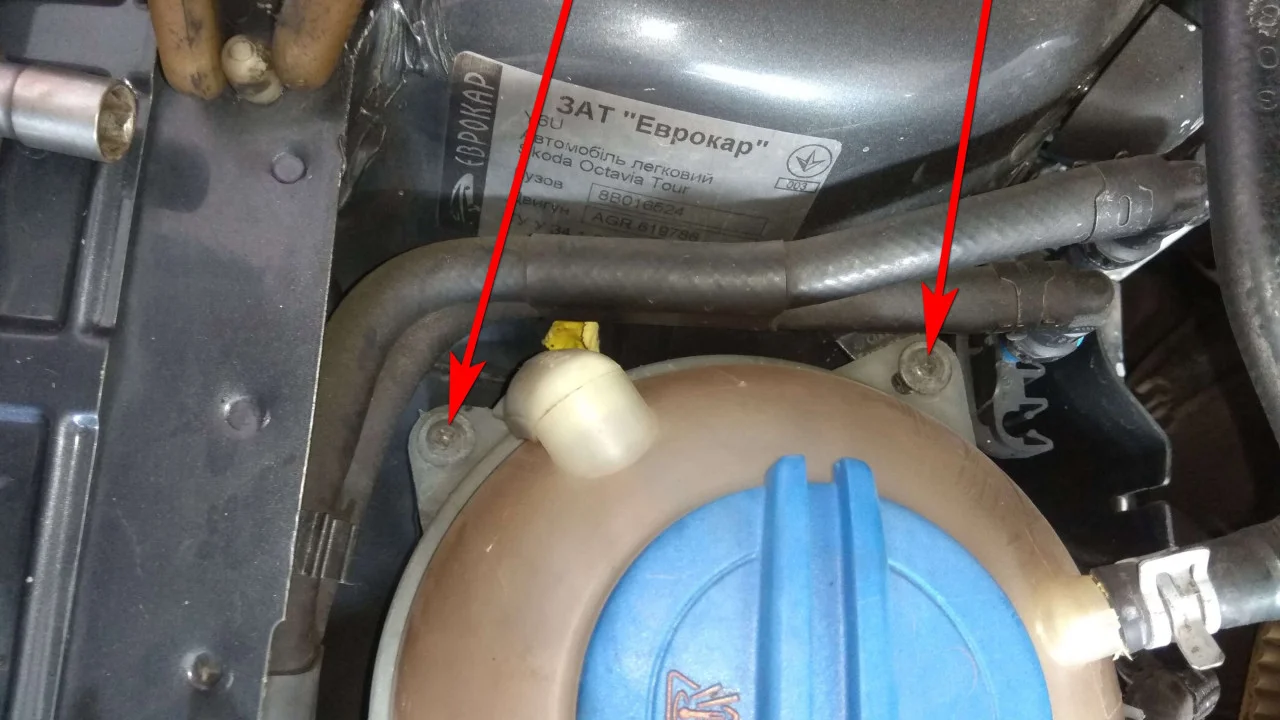

Для доступа к подушке двигателя нам необходимо сперва снять расширительный бачок системы охлаждения. Выкручиваем два шурупа используя отвертку под "+".

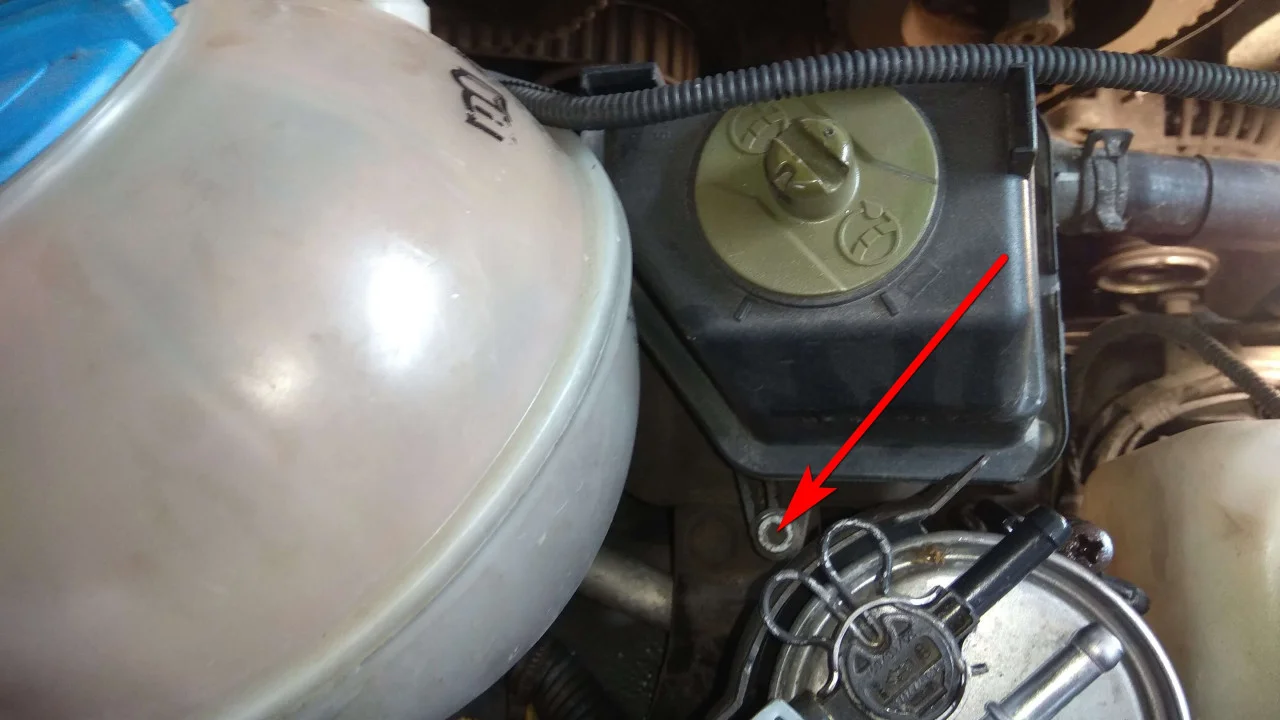

Отодвигаем расширительный бачок и шестигранником на 6мм откручиваем болт крепления бачка ГУРа.

Теперь отодвигаем бачок ГУРа и откручиваем болты крепления подушки к кузову автомобиля. Используем ключи на 13 мм и 16 мм.

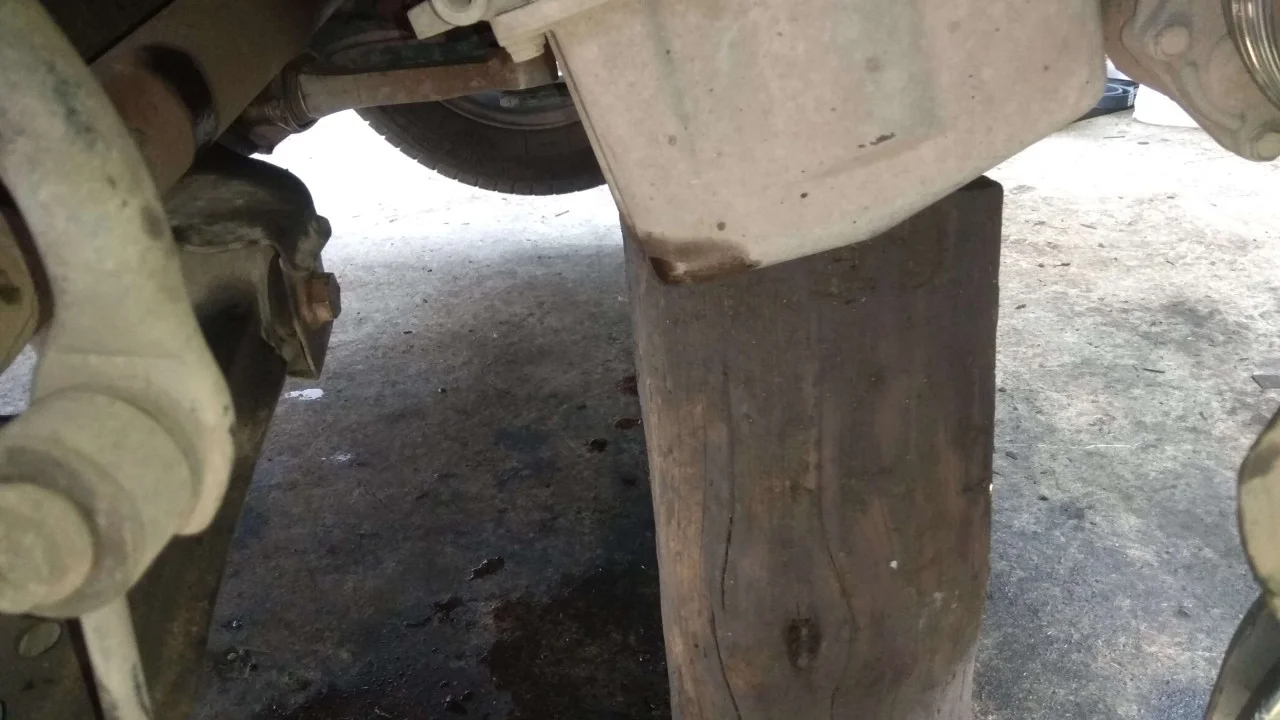

Снизу под двигатель устанавливаем подпорку или домкрат.

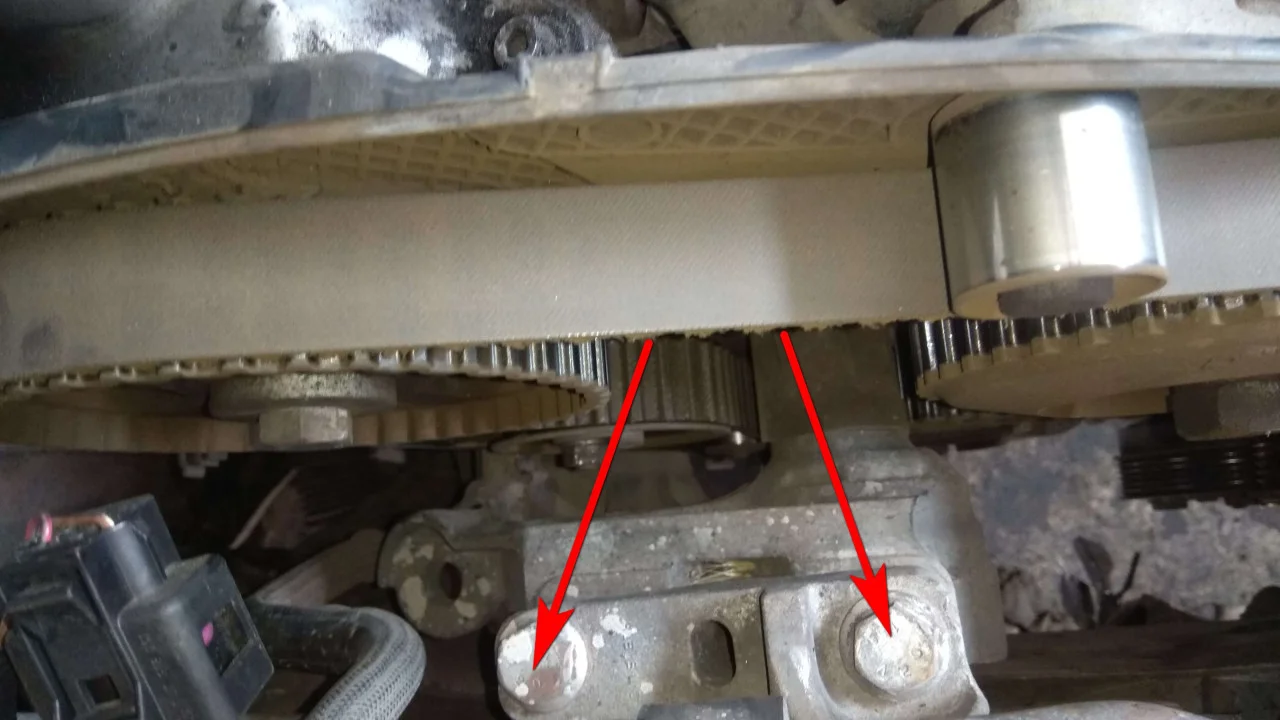

Ключом на 16 мм откручиваем болты крепления подушки к кронштейну двигателя.

И тем же ключом откручиваем два верхних болта крепления кронштейна к двигателю.

И еще один болт, так же под ключ на 16 мм, откручиваем снизу двигателя.

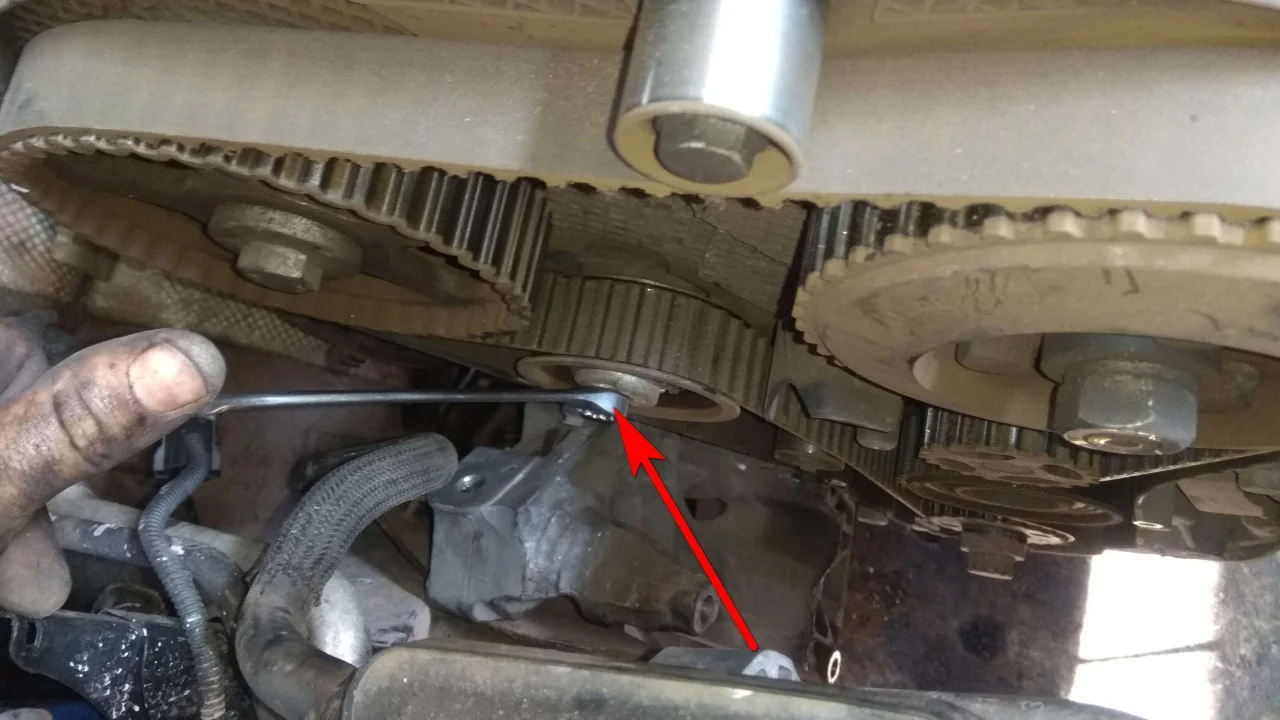

Теперь свободно откручиваем и снимаем натяжной ролик зубчатого ремня.

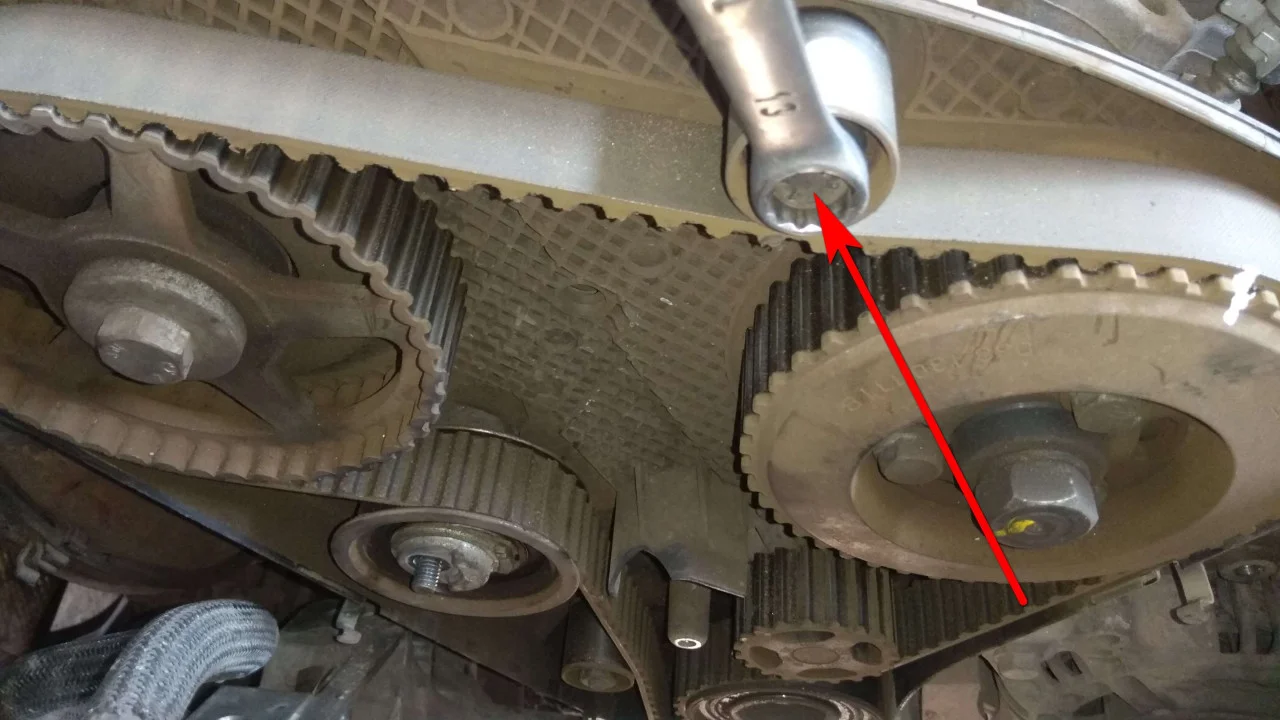

Ключом на 13 мм откручиваем и снимаем верхний обводной ролик.

И еще снимаем два обводных ролика механизма ГРМ. Используем ключи на 13 мм и 17 мм.

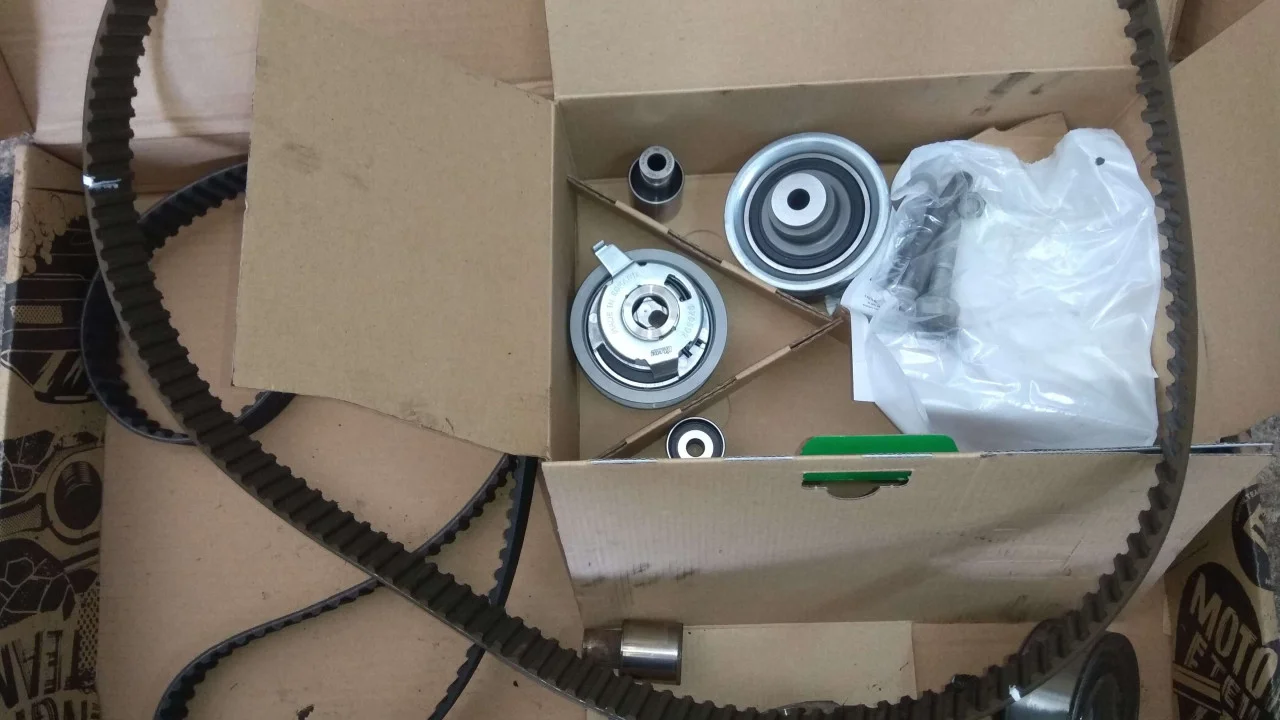

Сравниваем снятый ремень и ролики ГРМ с новым ремнем и роликами. Переносим метки со старого ремня на новый.

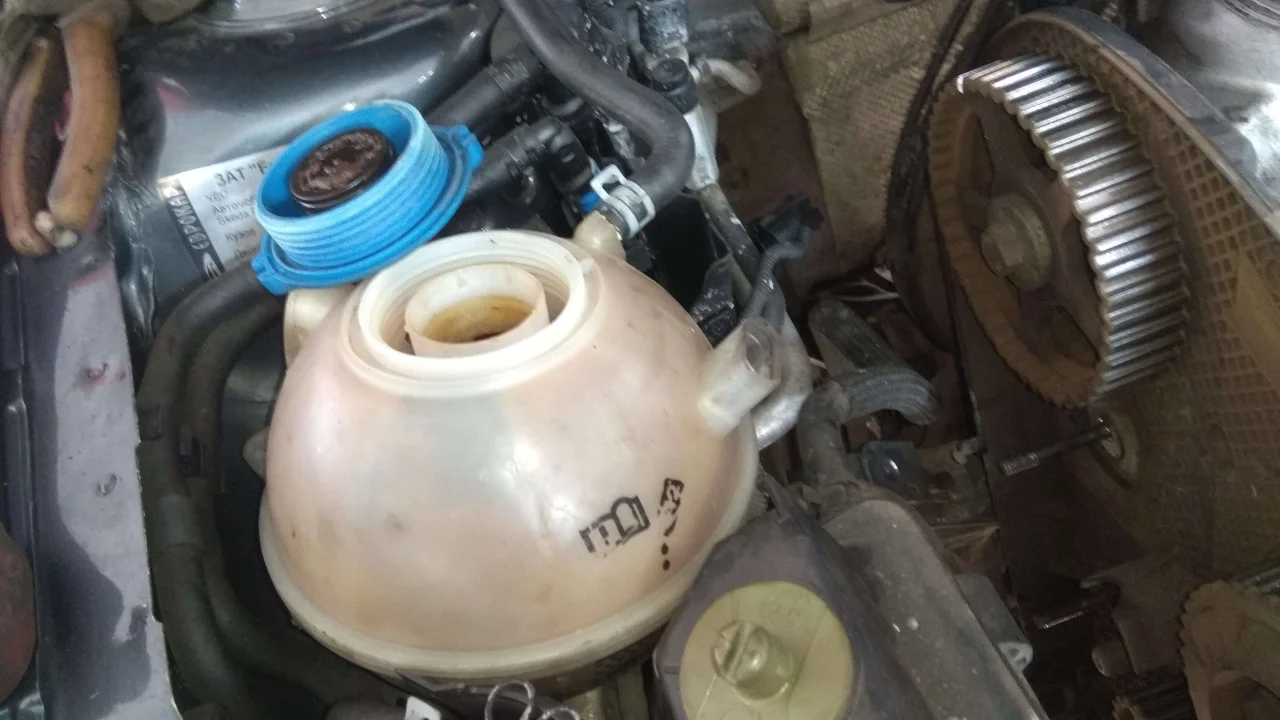

Также нам необходимо заменить водяной насос, поэтому сразу откручиваем крышку расширительного бачка, чтобы антифриз спокойно стёк из двигателя.

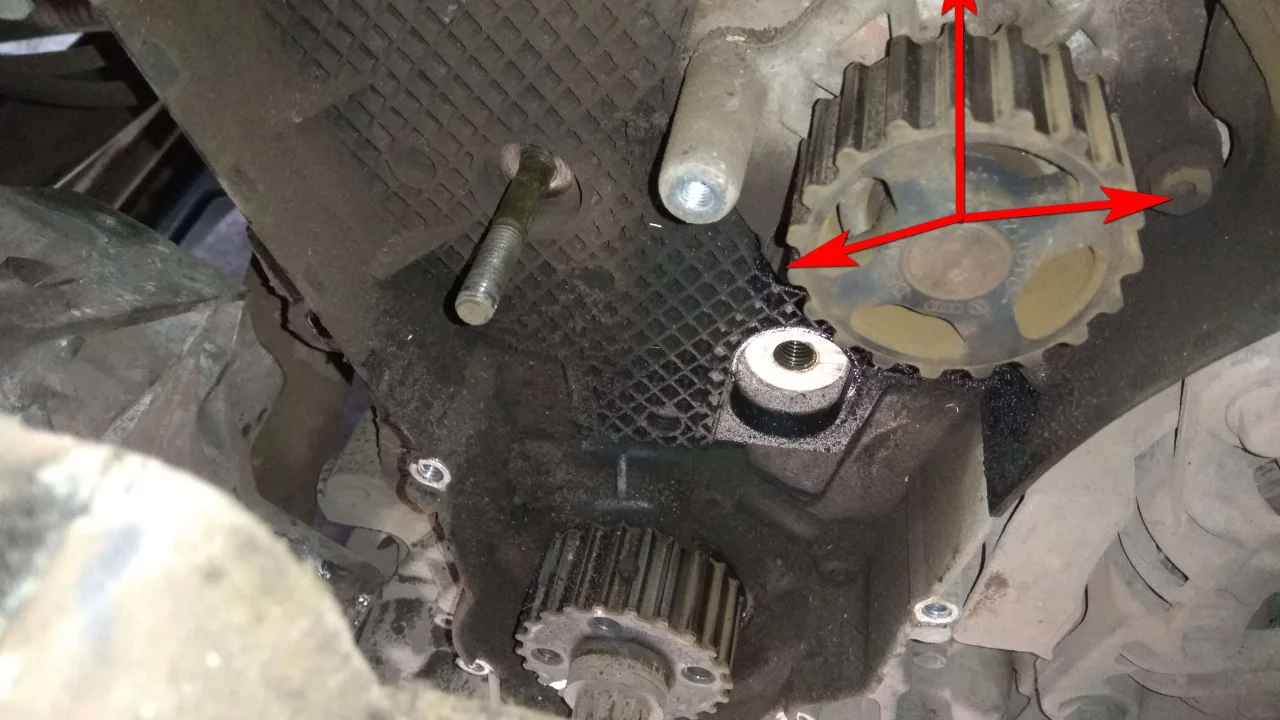

Ключом на 10 мм откручиваем 3 болта крепления водяного насоса.

Подставляем под двигатель емкость для охлаждающей жидкости. Снимаем помпу а охлаждающую жидкость ловим в ёмкость.

Осматриваем со всех сторон водяные насосы и сравниваем их.

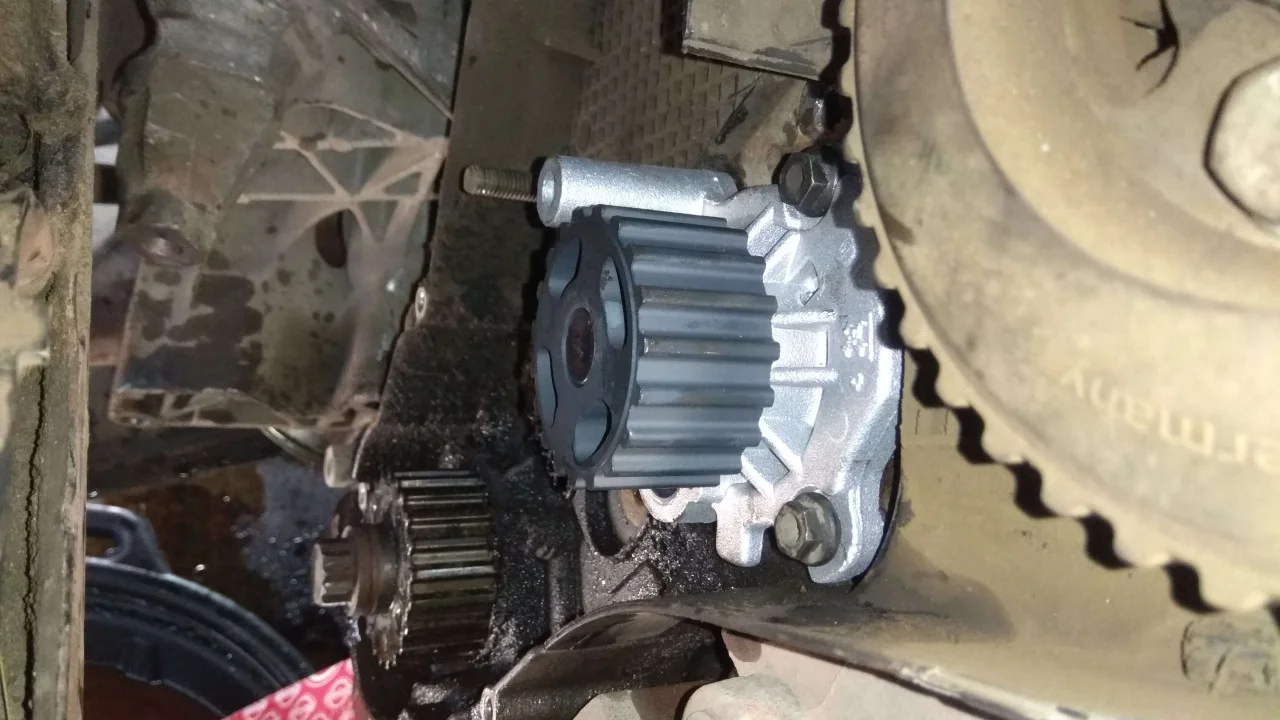

Очищаем посадочное место на двигателе под установку нового насоса. Устанавливаем новую помпу.

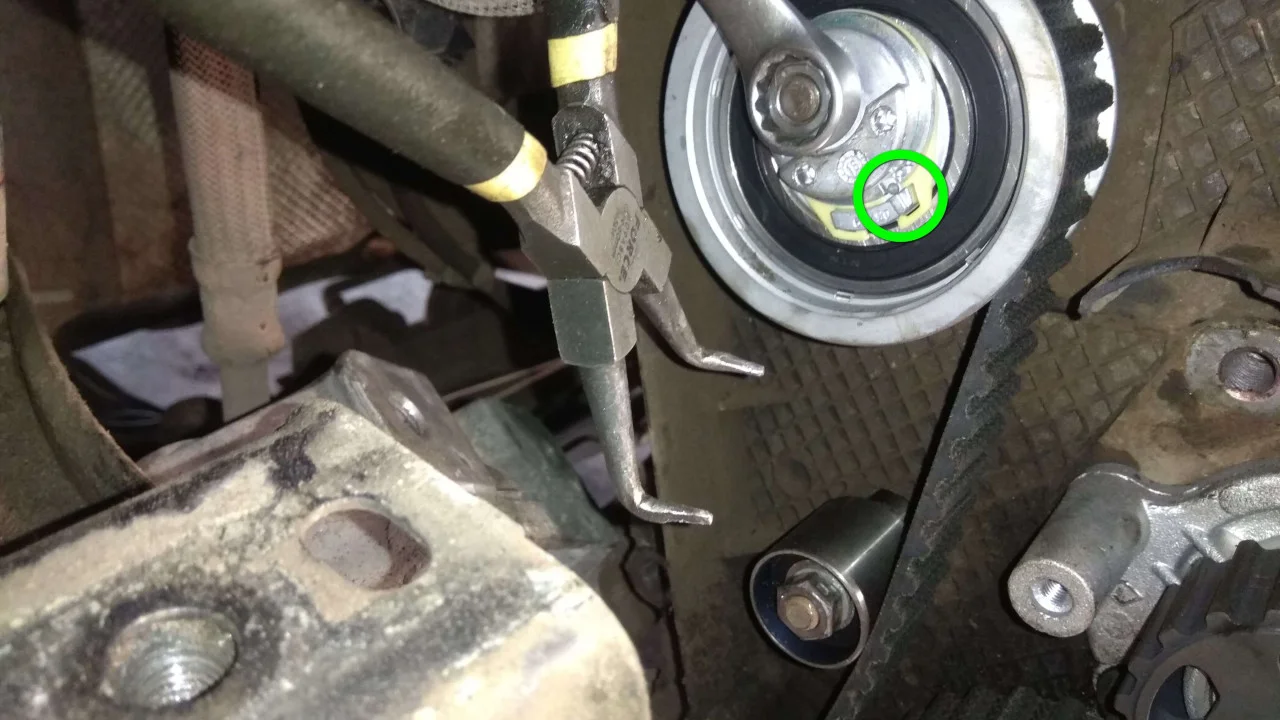

Устанавливаем новый ремень и ролики. Для натяжки ремня нужно специальным ключом прокрутить натяжной ролик. Если такого ключа нет, то можно воспользоваться съемником стопорных колец. Метка натяжки ремня находится на самом ролике (обозначено на фото).

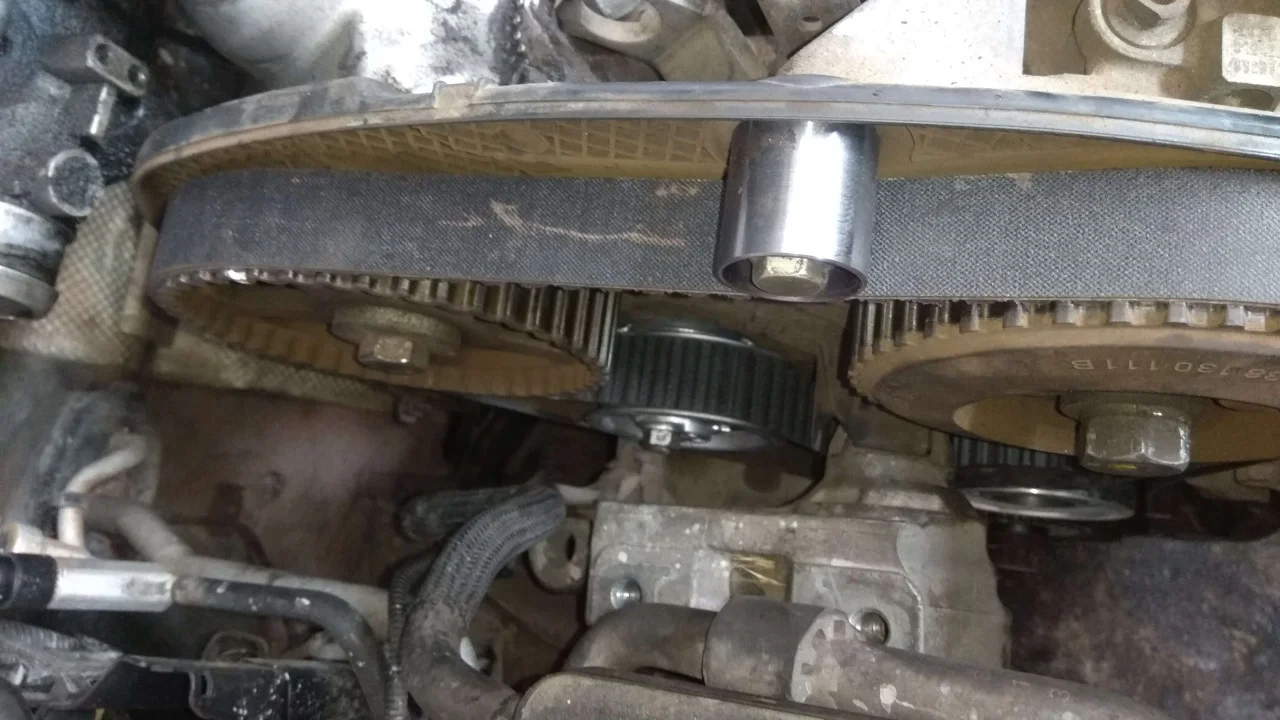

После установки и натяжки ремня проворачиваем двигатель несколько раз. Нам необходимо убедиться, что двигатель крутится свободно. После устанавливаем на место кронштейн двигателя и начинаем сборку всего разобранного в обратном порядке.

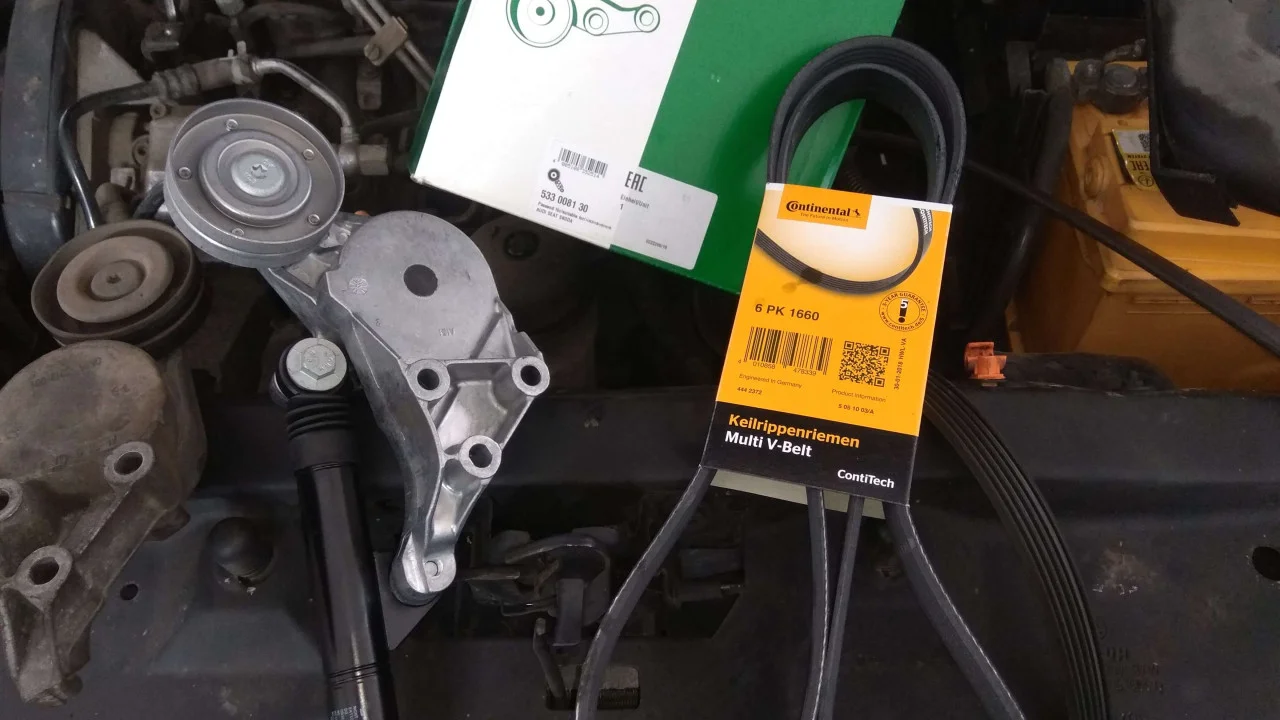

Сравниваем снятые ролики и ремень с новыми и устанавливаем новые детали на двигатель.

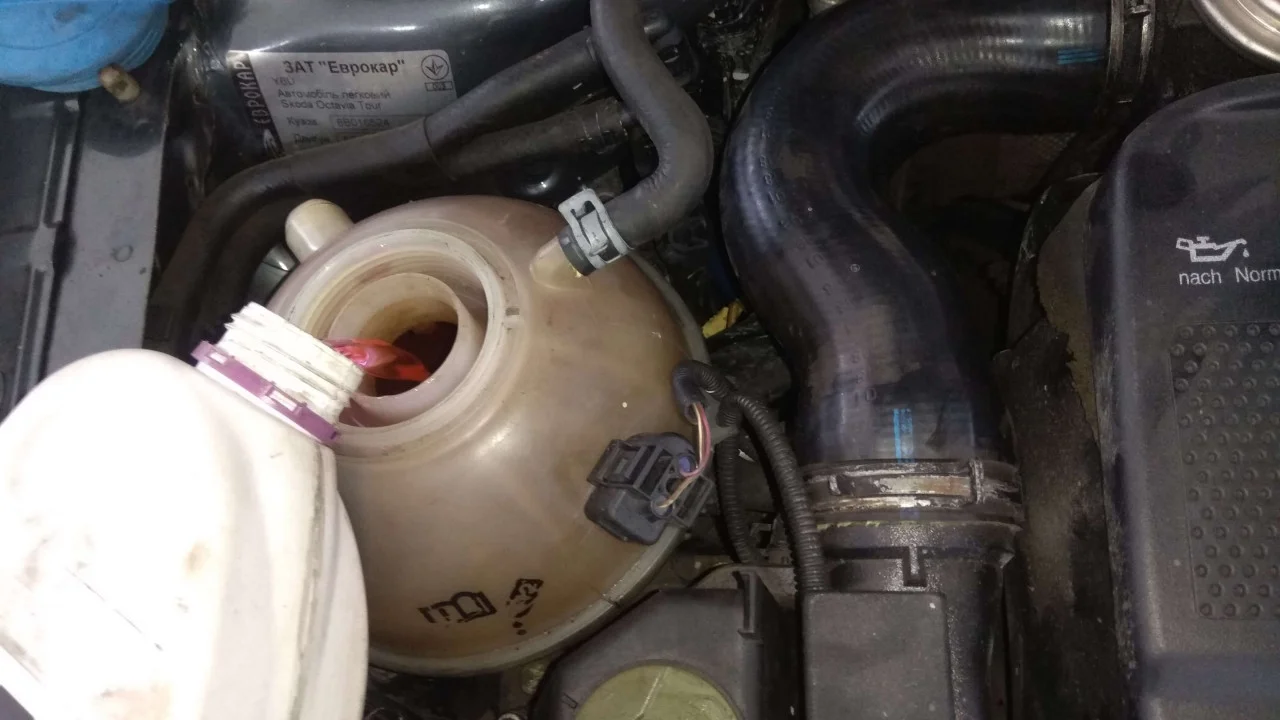

После окончательной сборки заливаем в расширительный бачок новую охлаждающую жидкость.
