Замена ремня ГРМ Чери Джаги

Приступаем к замене ремня ГРМ на CHERY Jaggi

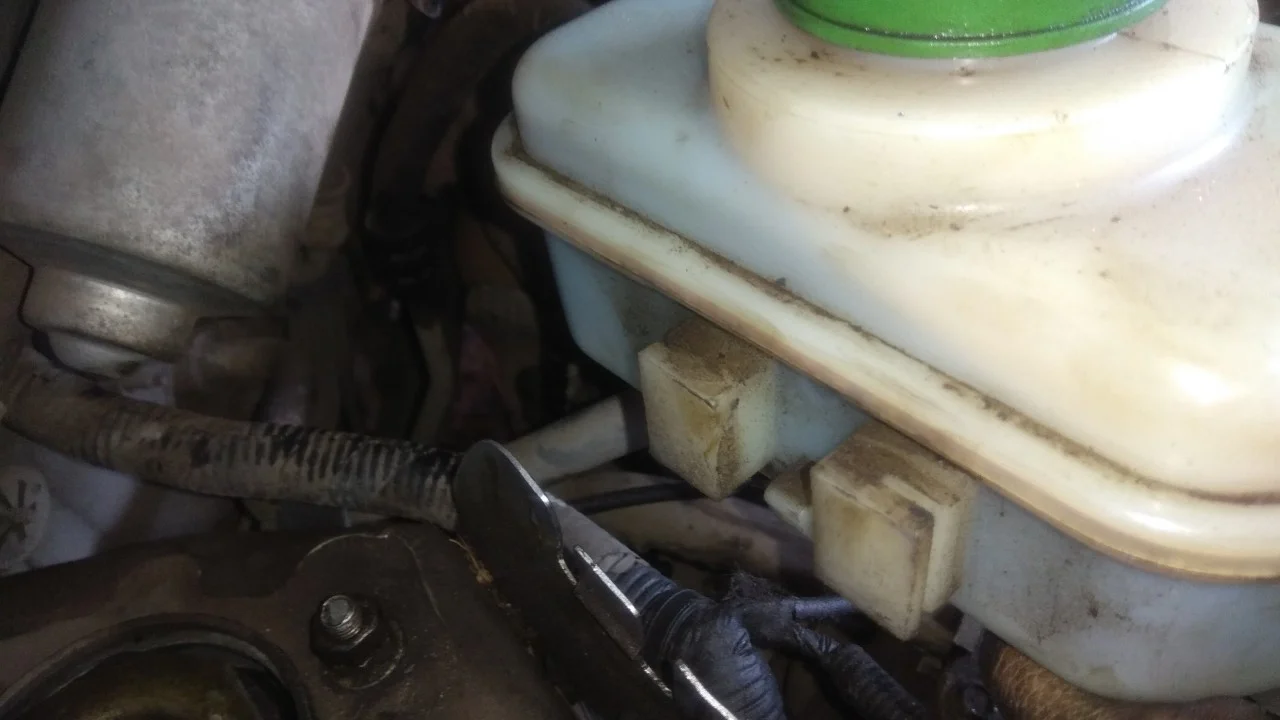

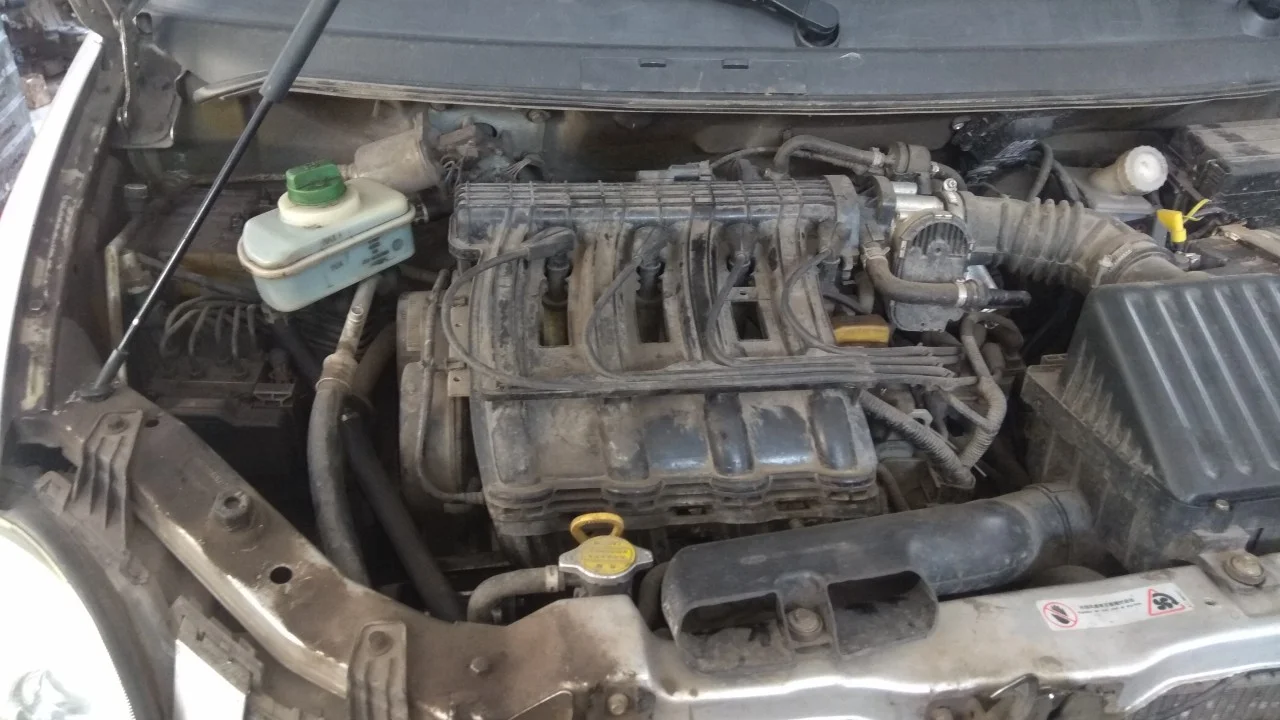

Снимаем бачок гидроусилителя руля. Для снятия, его нужно просто потянуть вверх.

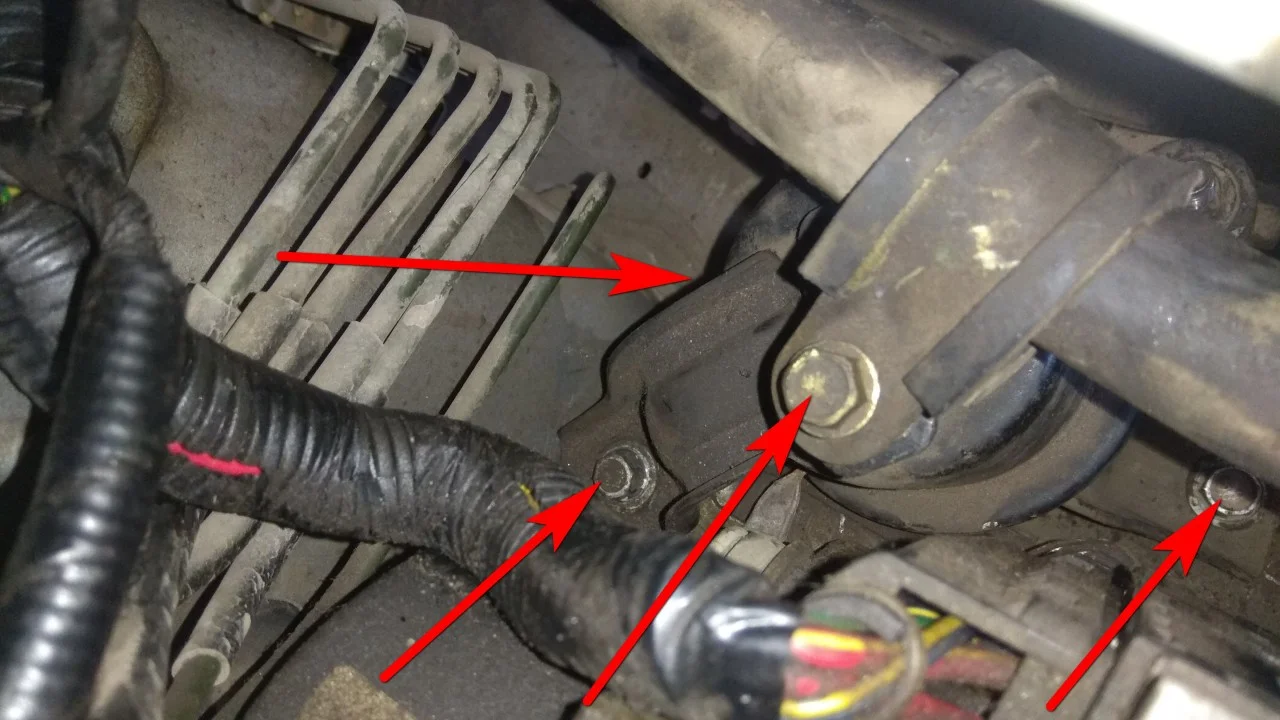

Откручиваем болты крепления подушки двигателя к лонжерону. Используем ключ на 10мм и 13мм.

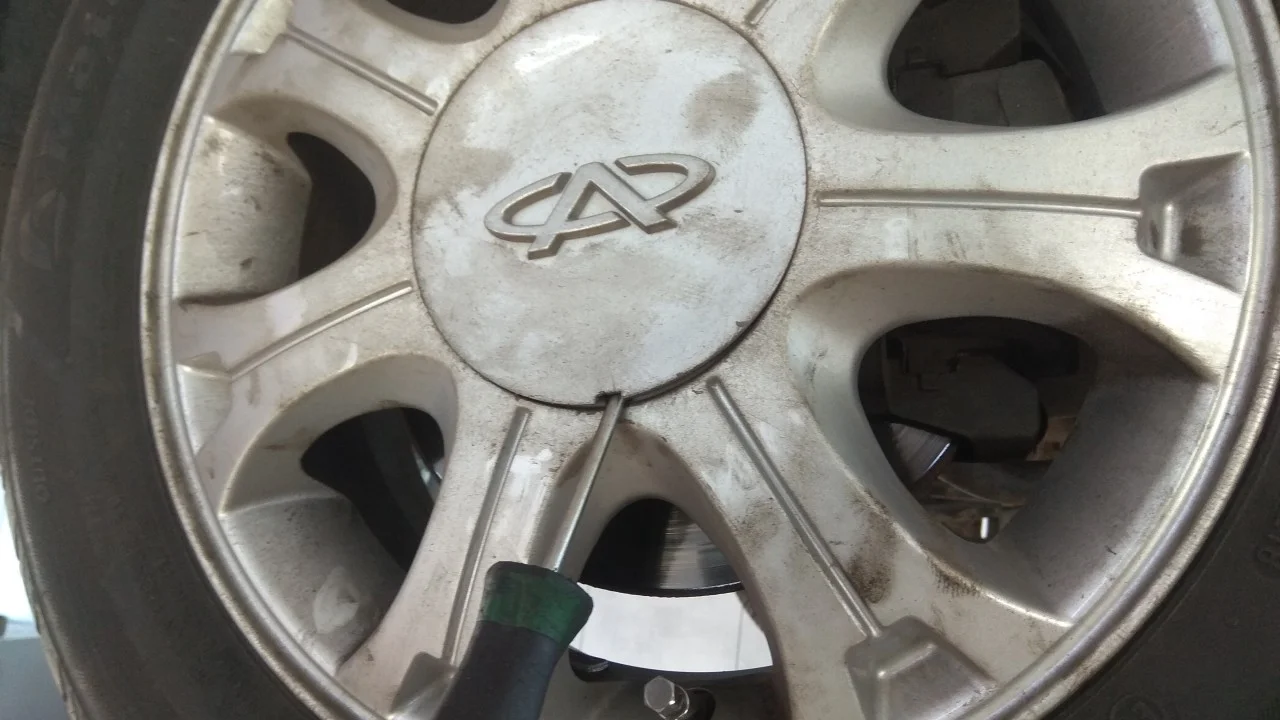

Отверткой поддеваем колпачок колеса.

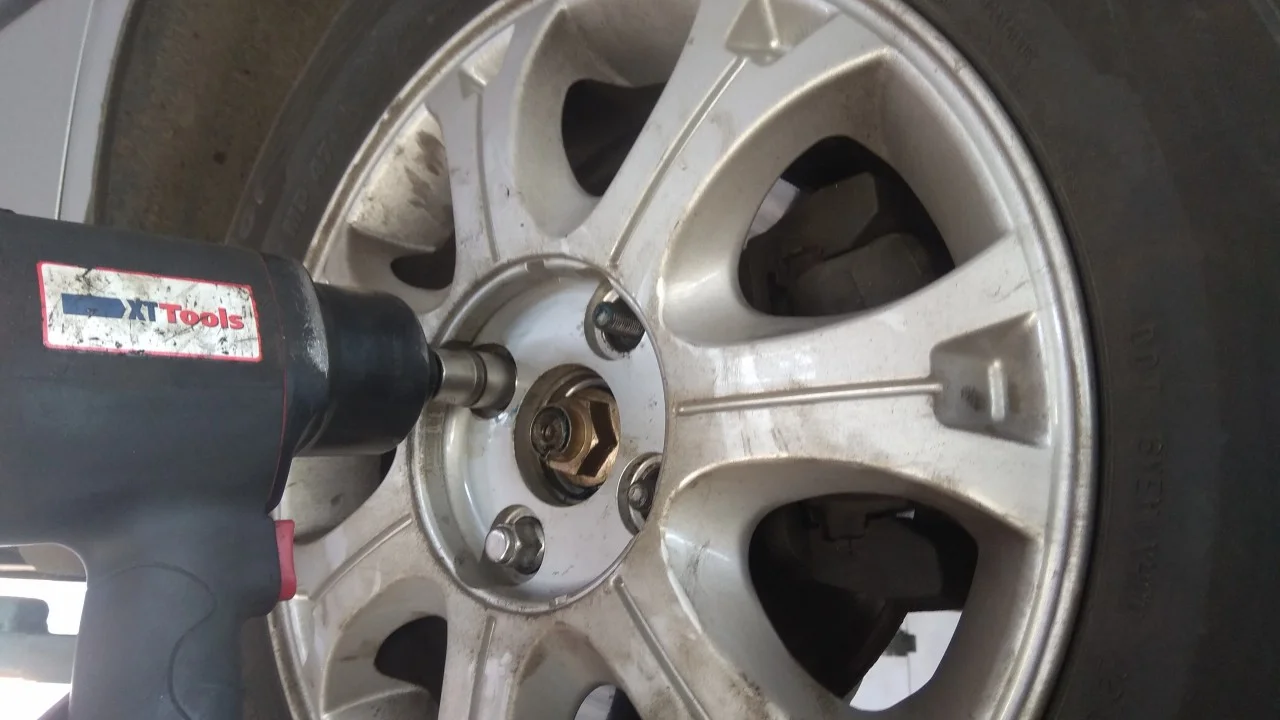

Колесным ключом или головкой на 17мм откручиваем и снимаем правое колесо.

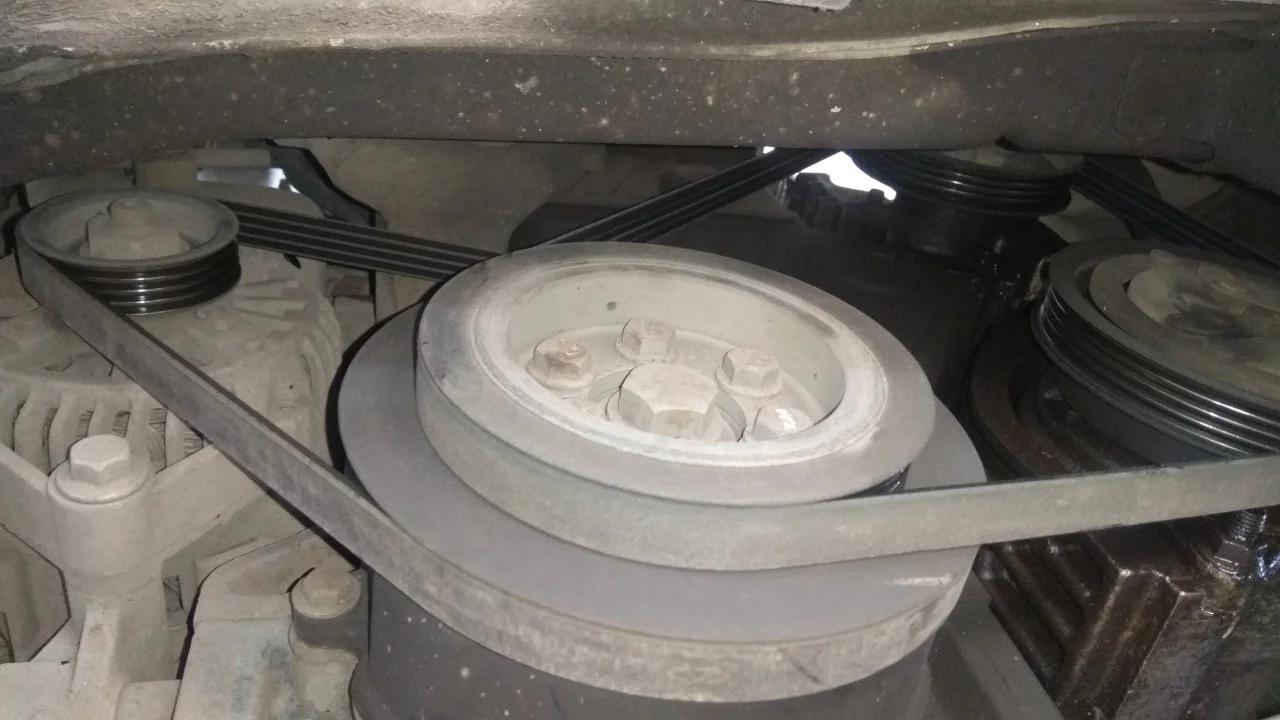

Теперь есть доступ к приводным ремням.

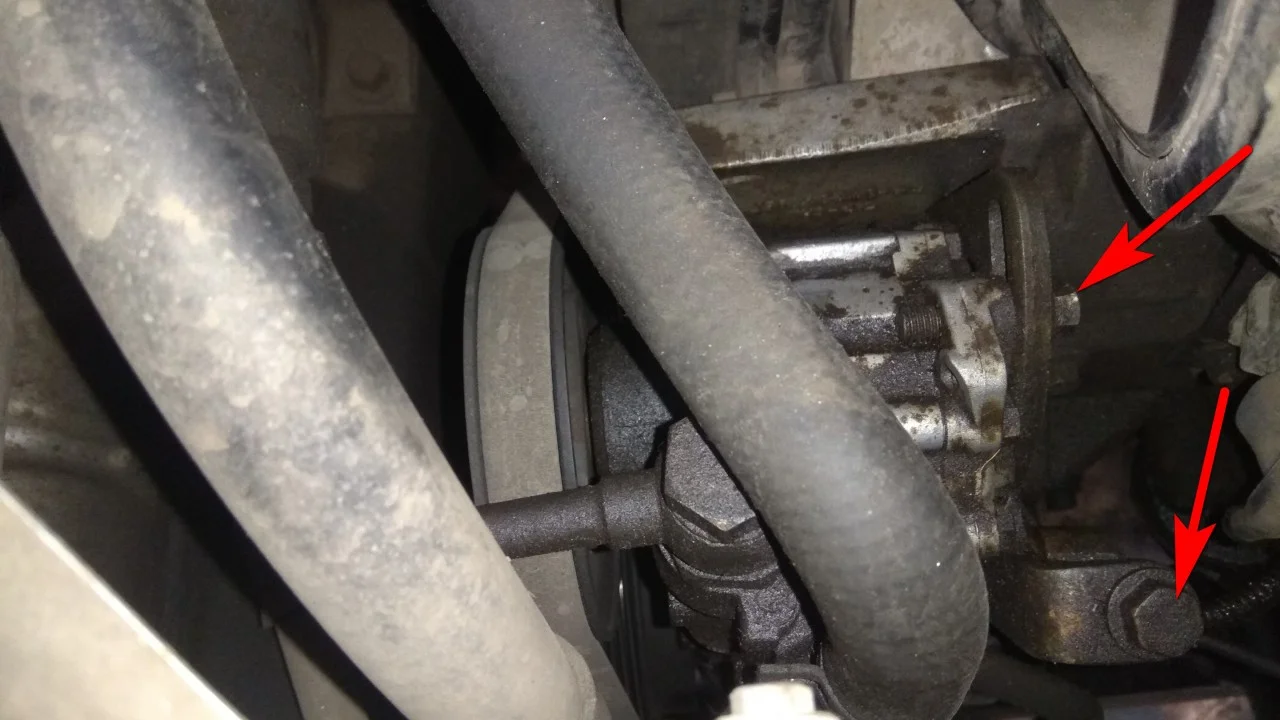

Для снятия первого ремня необходимо отпустить фиксирующий болт на ГУРе и натяжным болтом ослабить натяжку ремня. Используем ключи на 10мм и 13мм.

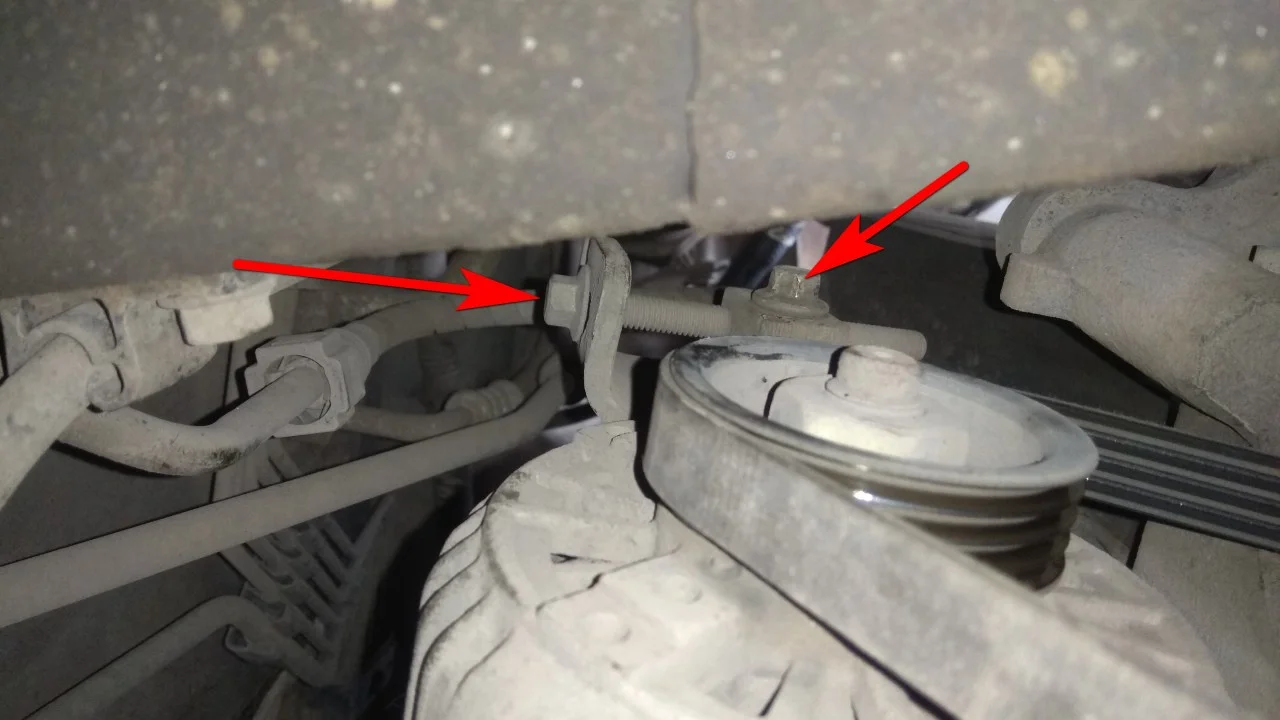

Для снятия второго ремня также необходимо отпустить фиксирующий болт, а другим болтом ослабить натяжку ремня.

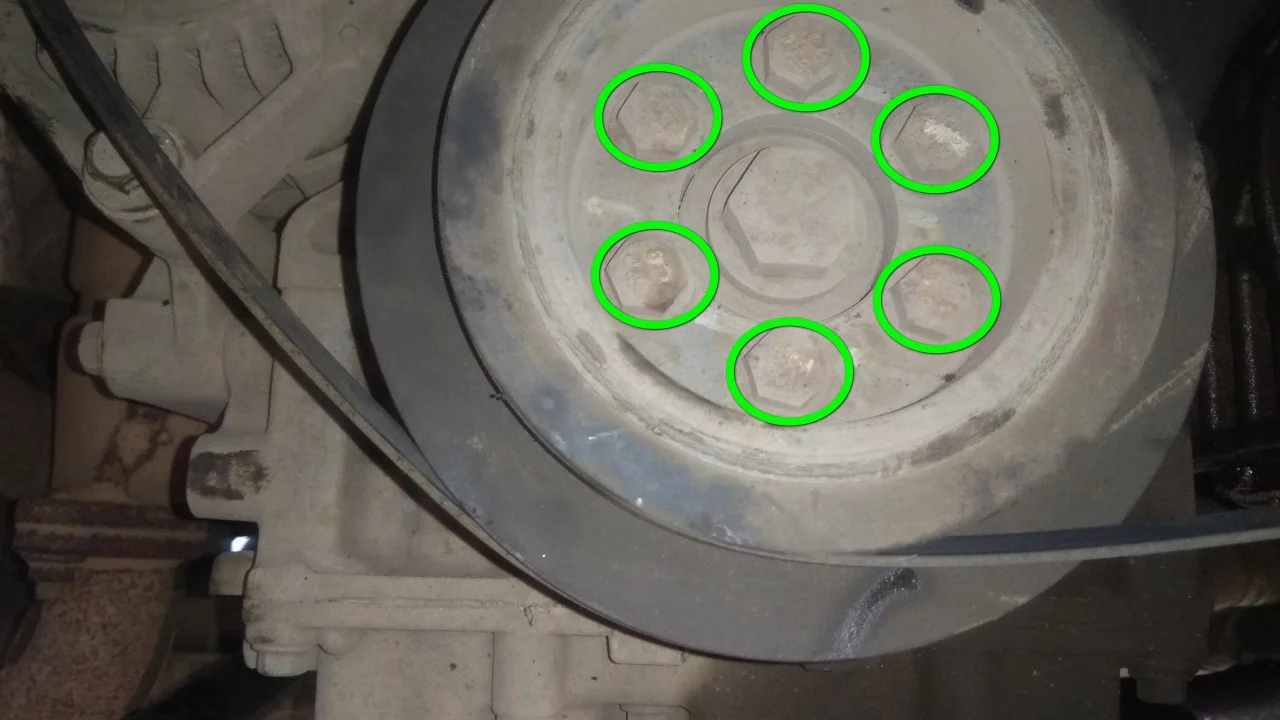

Ключом на 13мм откручиваем шесть болтов шкива коленвала и снимаем сам шкив.

Отверткой снимаем поддержку топливной трубки и отводим трубку в сторону.

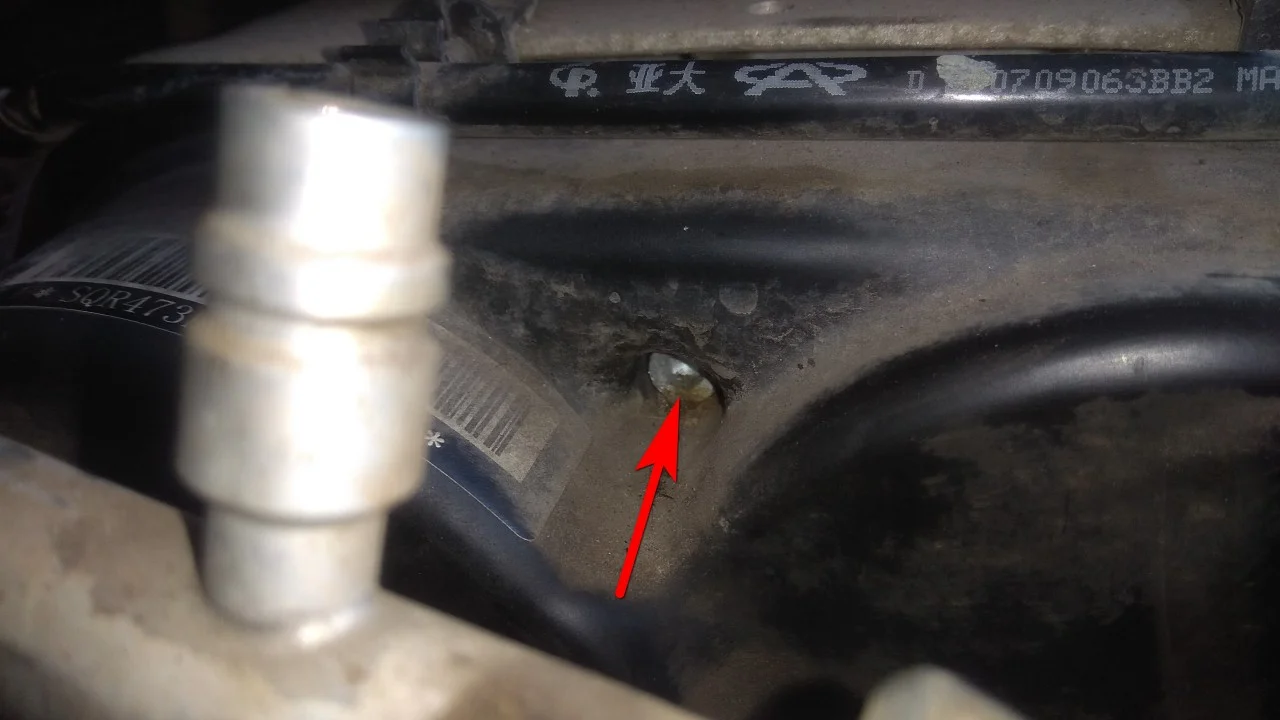

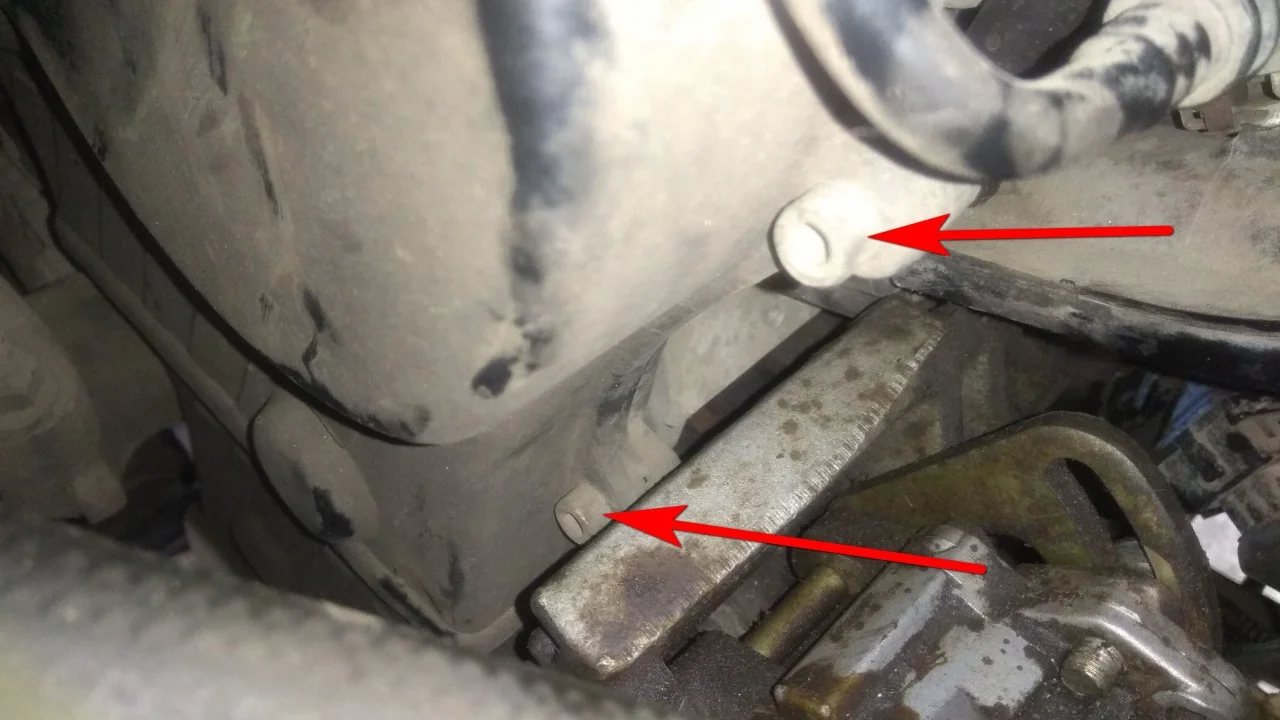

Шестигранником на 5мм откручиваем справа два болта крепления защитного кожуха ГРМ.

Тем же ключом один болт по центру кожуха.

И еще два болта слева.

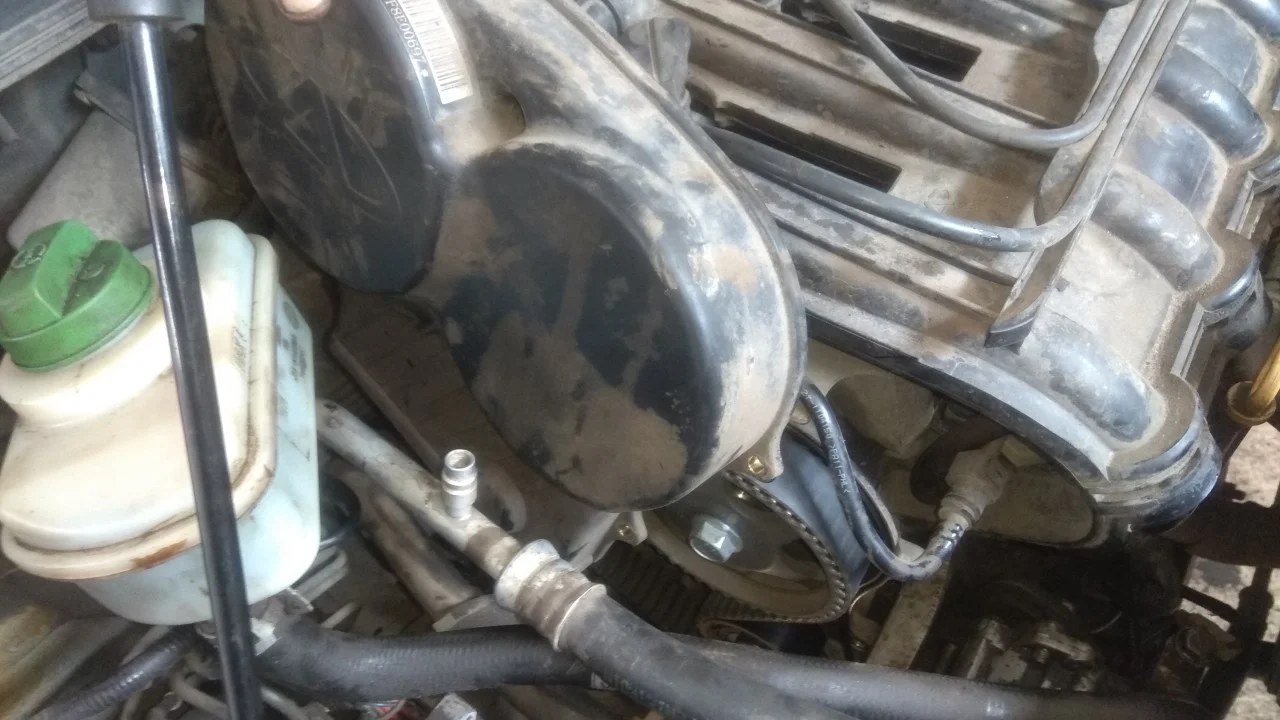

Снимаем верхнюю часть защитного кожуха ГРМ.

Поддомкрачиваем или устанавливаем подпорку под двигатель.

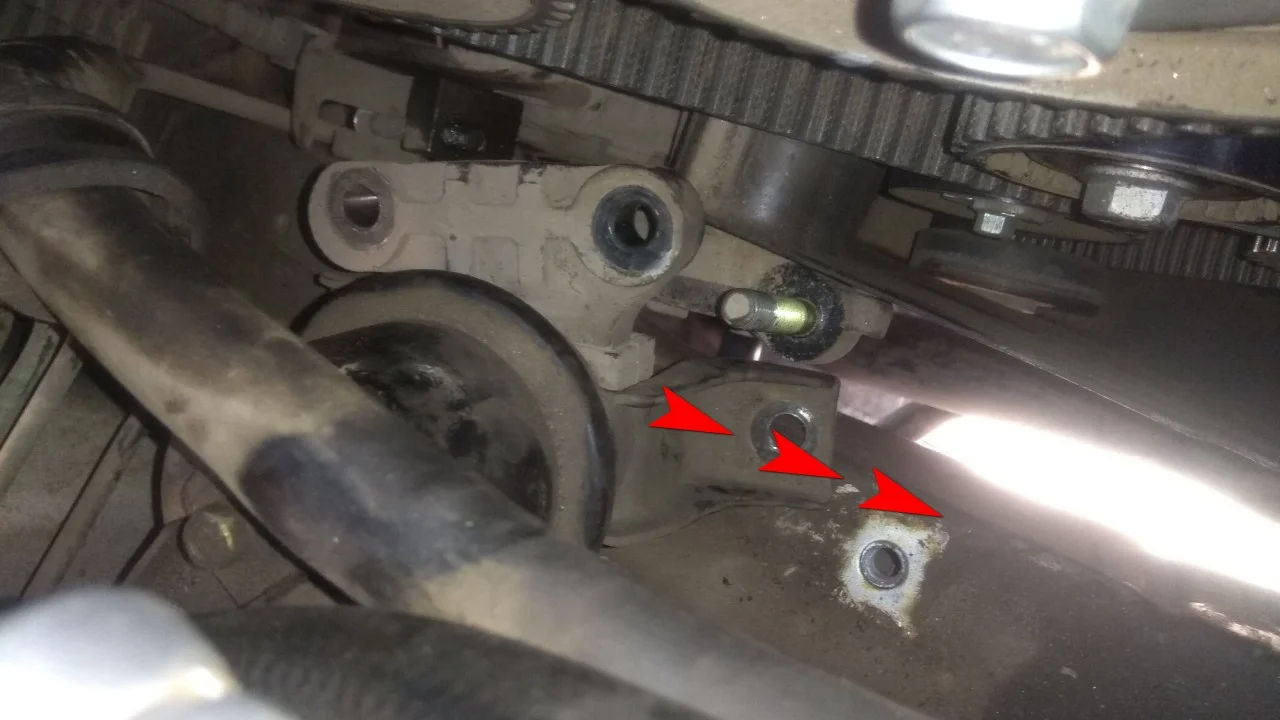

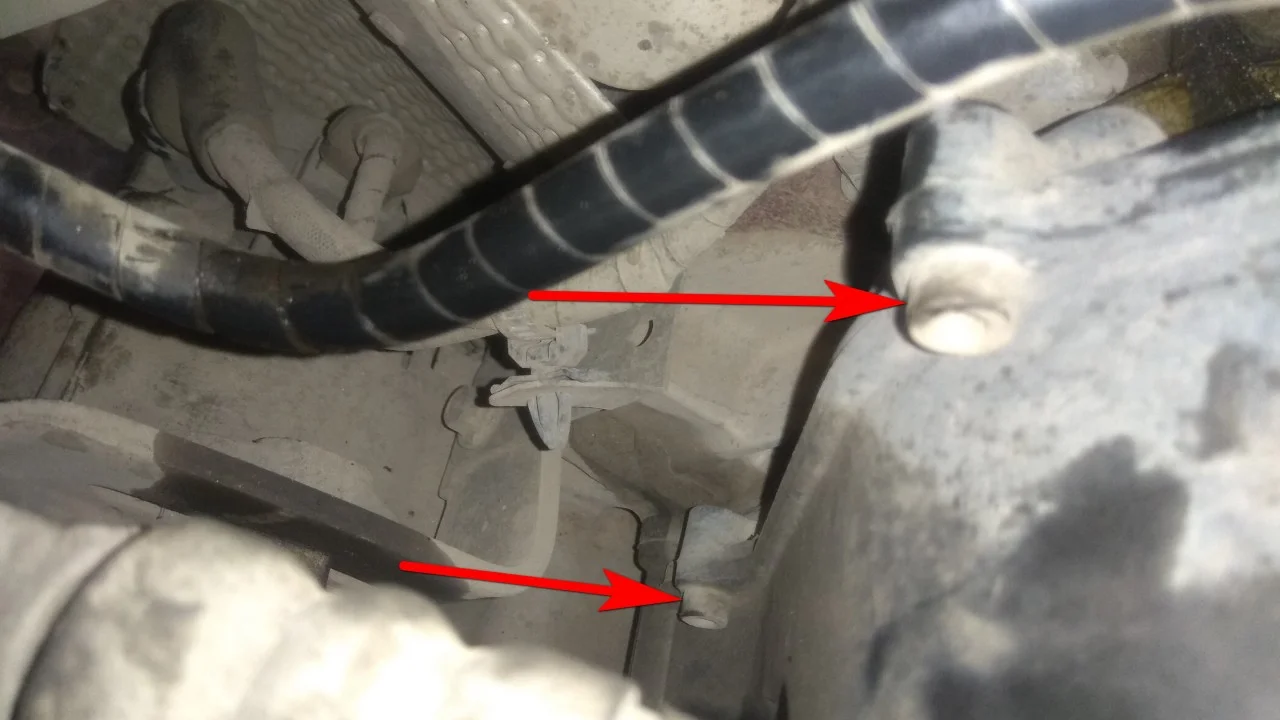

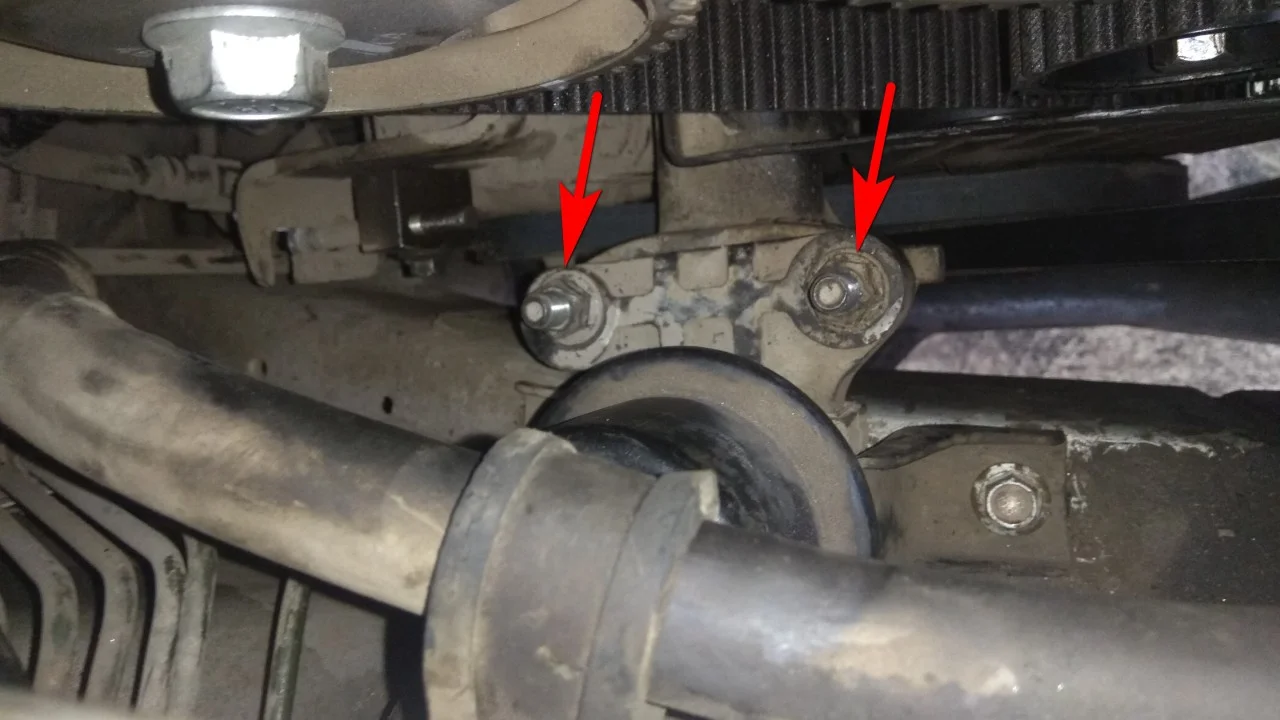

Откручиваем ключом на 15мм две гайки крепления подушки к кронштейну двигателя.

Отодвигаем подушку в сторону. Полностью ее можно не вытягивать.

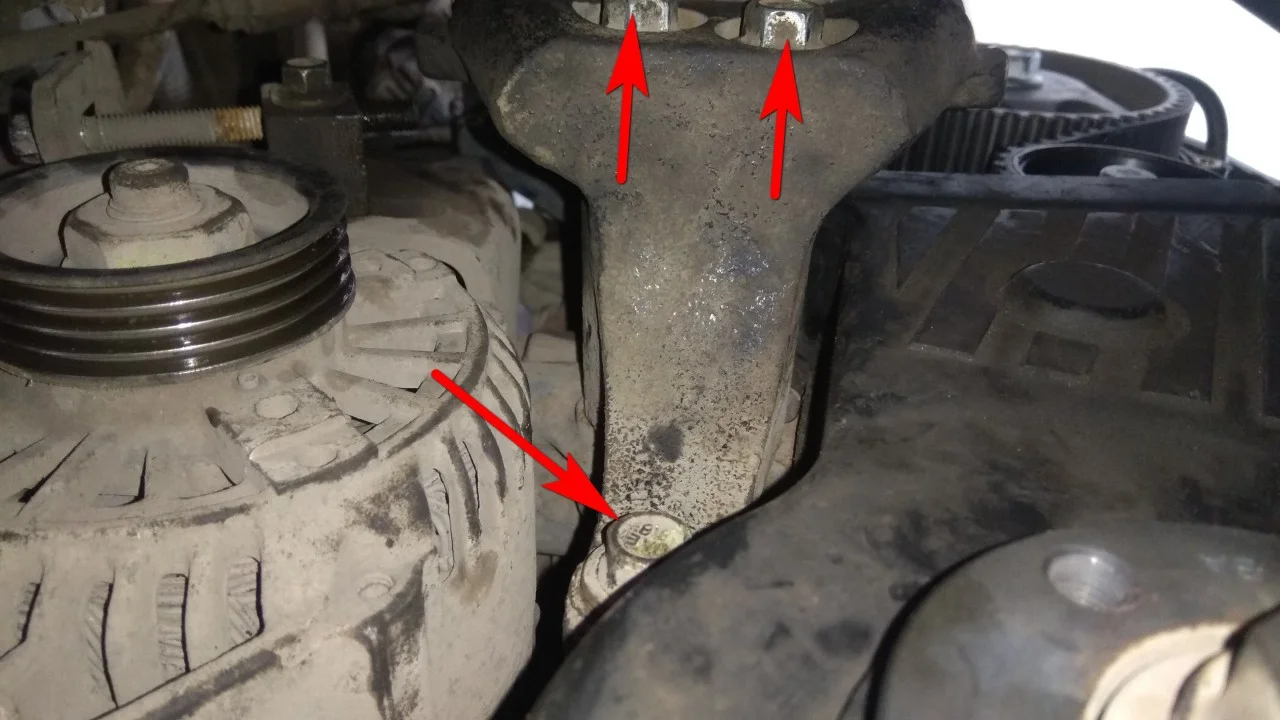

Теперь нужно снять кронштейн двигателя. Два болта можно открутить сверху.

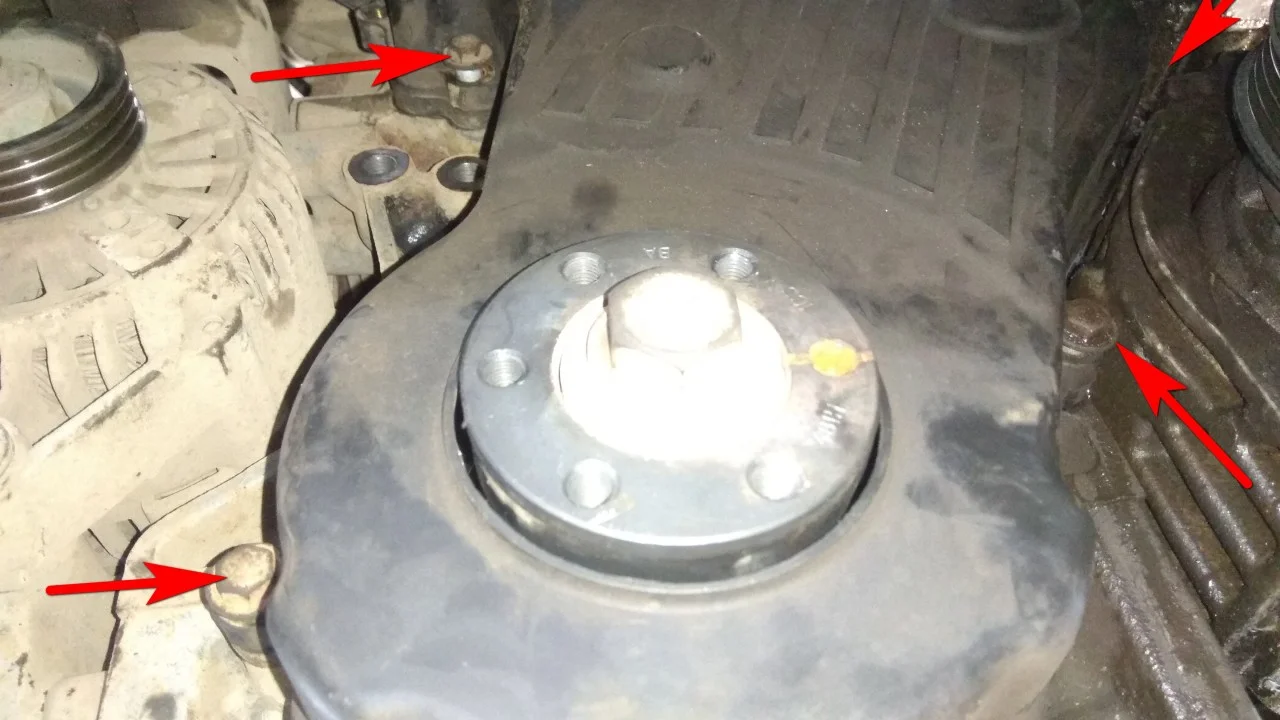

Или снизу открутить сразу три болта ключом на 15мм.

Теперь ключом на 10мм откручиваем пять болтов крепления нижнего защитного кожуха ГРМ. И снимаем его.

На снятых защитах ГРМ наглядно видно где устанавливаются все болты крепления.

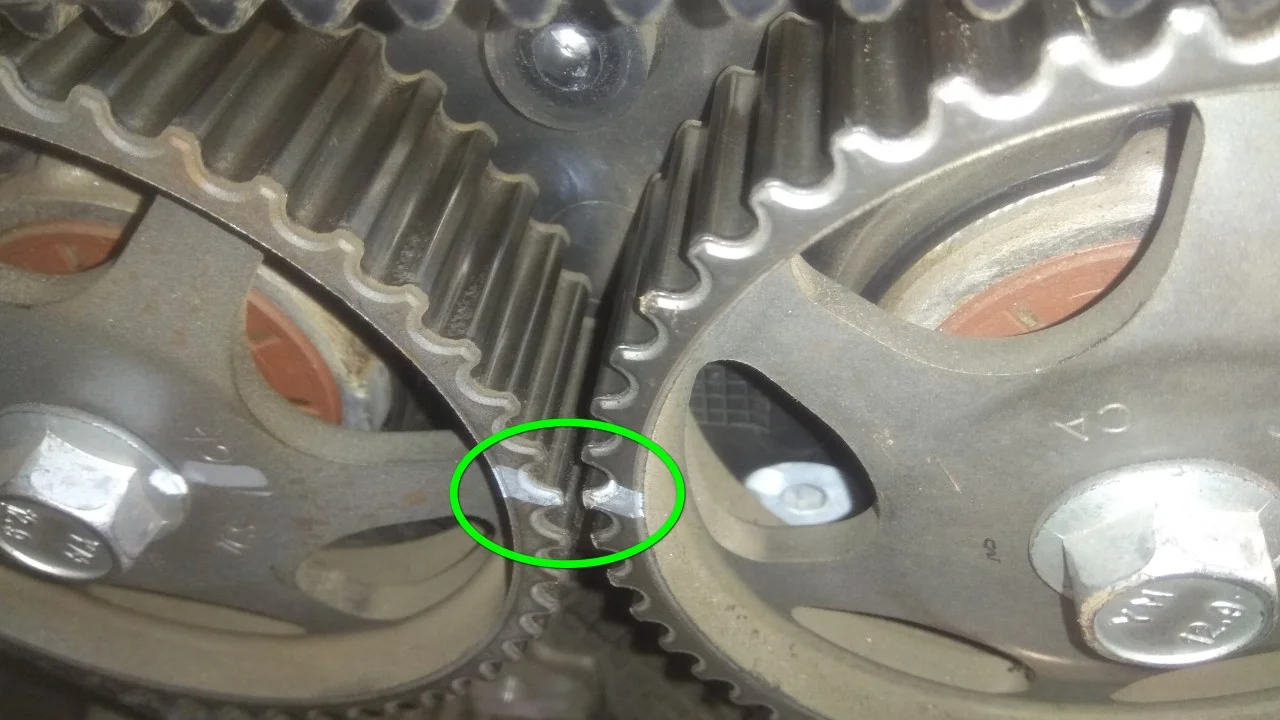

Теперь прокручиваем двигатель за болт коленвала, используя ключ на 24мм, и устанавливаем распредвалы метками друг напротив друга.

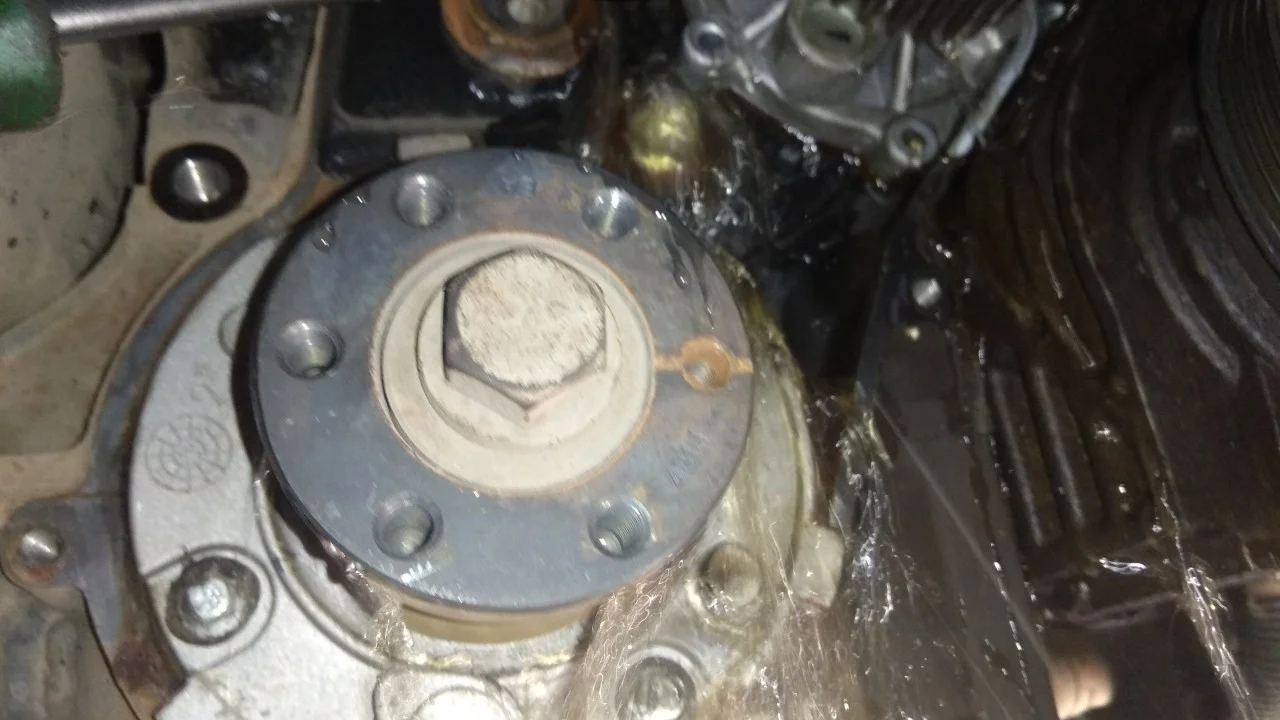

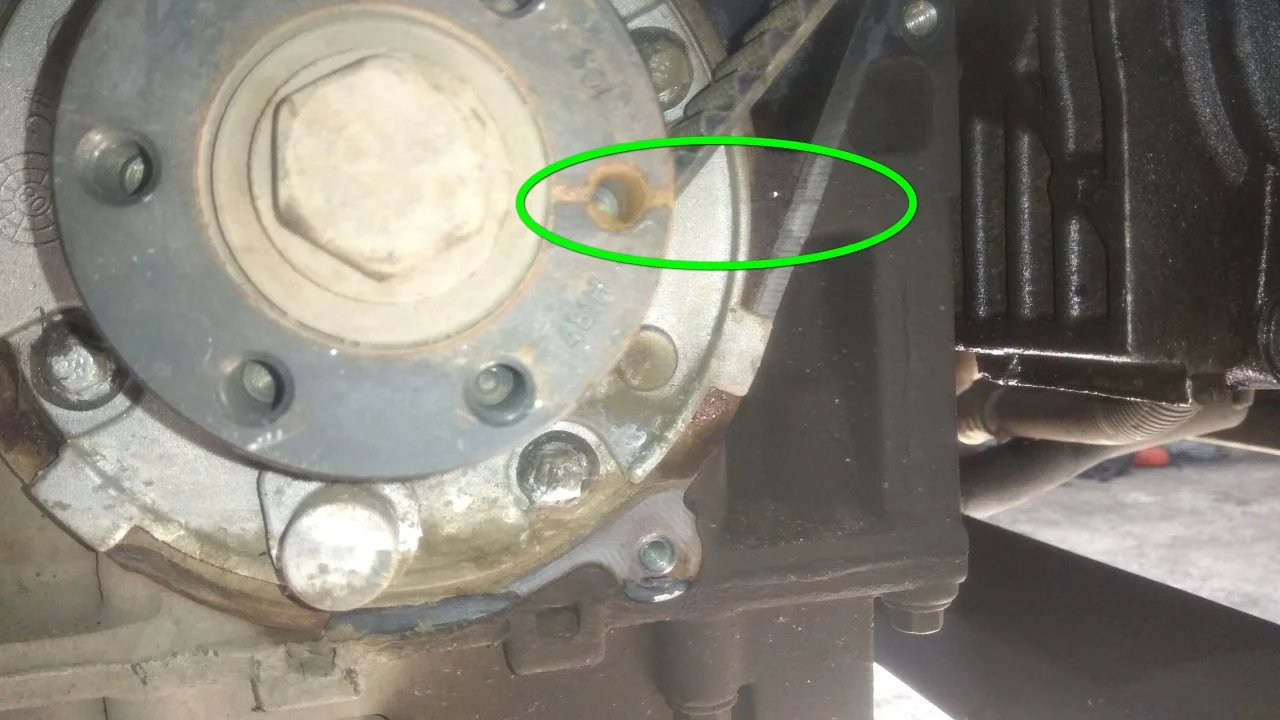

Метка коленвала должна смотреть вправо и быть на одном уровне с осью коленвала.

Для подстраховки и облегчения сборки рисуем свои метки на ремне и шкивах распредвалов.

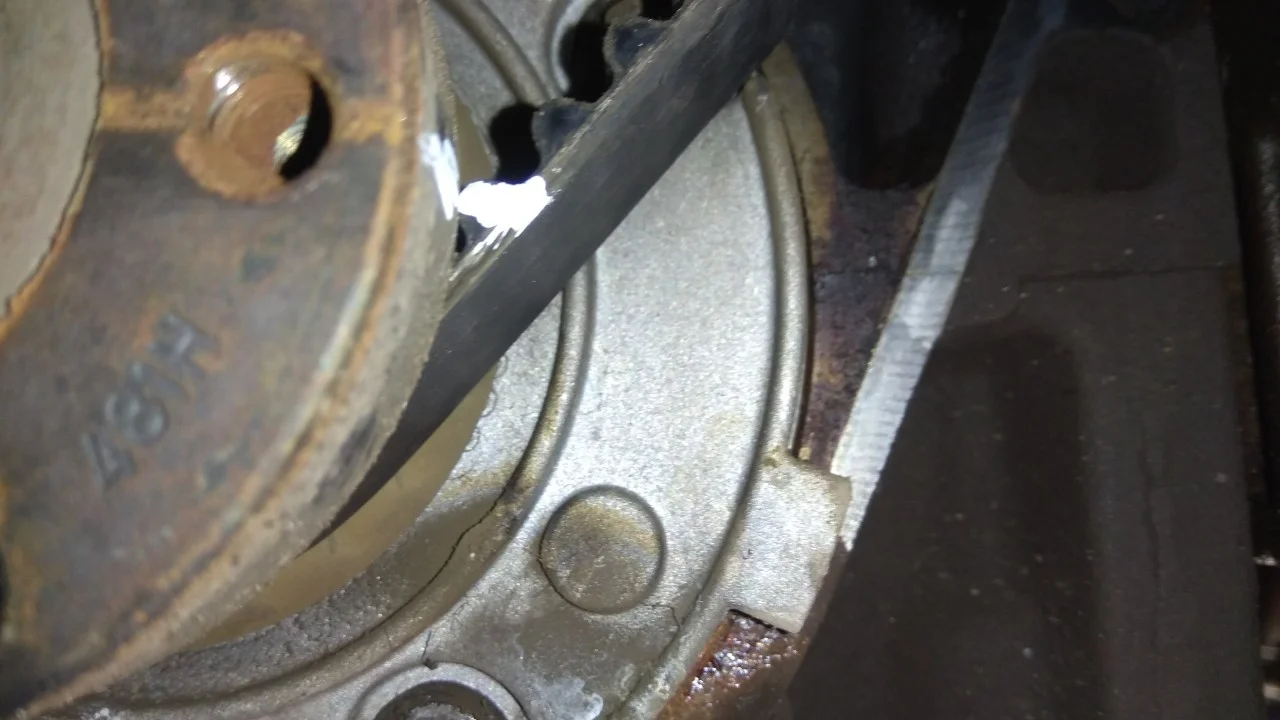

Также рисуем метку на коленвале и ремне.

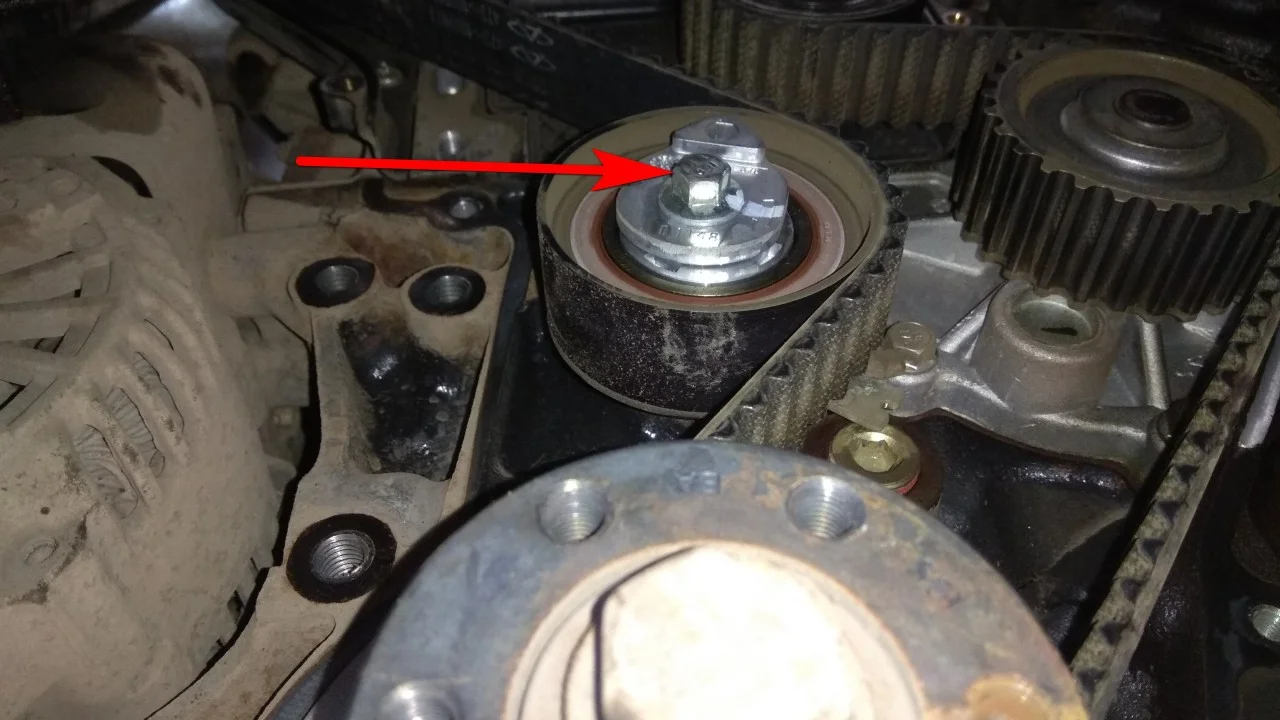

Ключом на 10мм и 15мм откручиваем и снимаем ролики и ремень ГРМ.

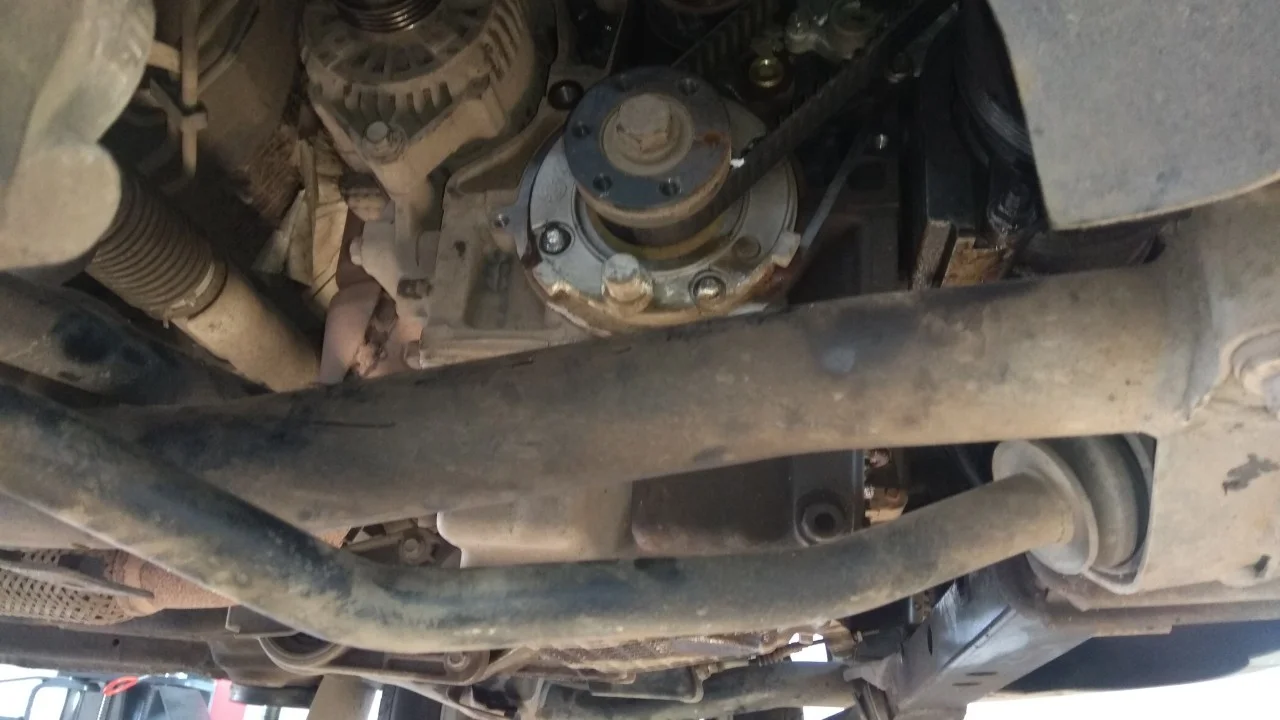

И, кстати, подпорку из под двигателя можно убрать. Мотор надежно держиться на остальных трех подушках. Поддомкрачивать его было необходимо для плавного снятия с подушки двигателя.

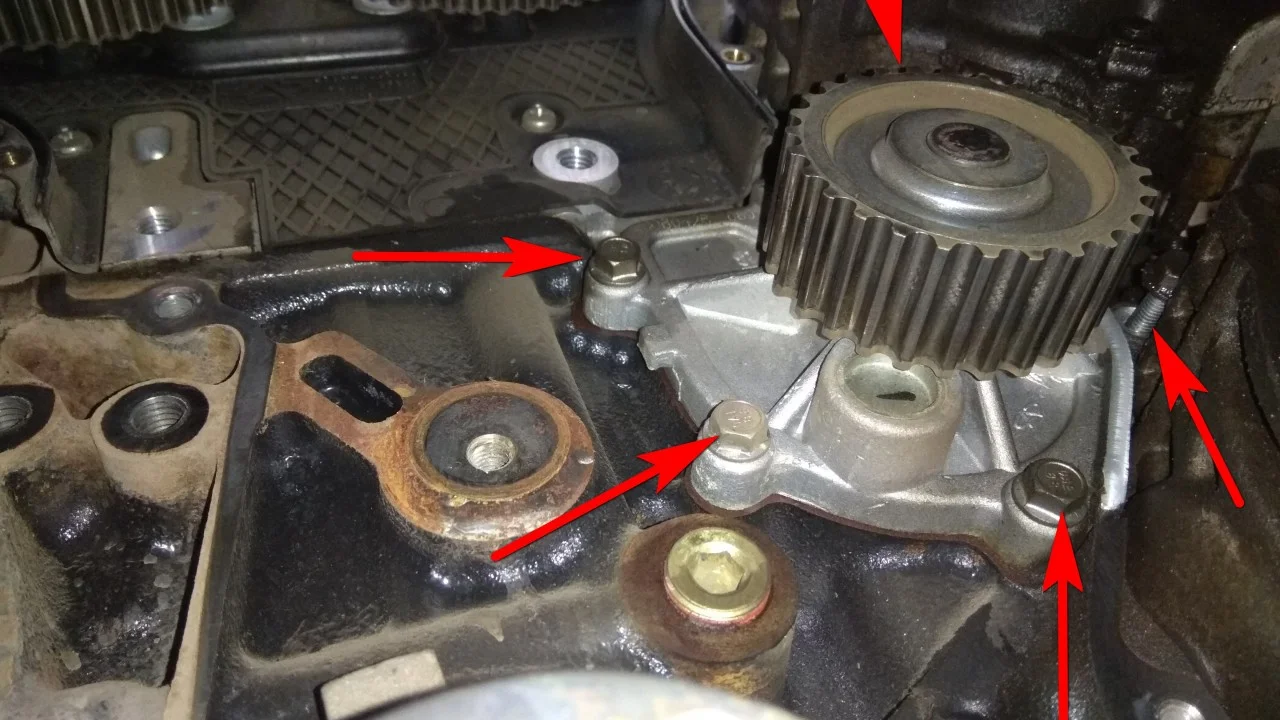

Далее приступаем к замене водяного насоса. Ключом на 10мм откручиваем пять болтов крепления помпы.

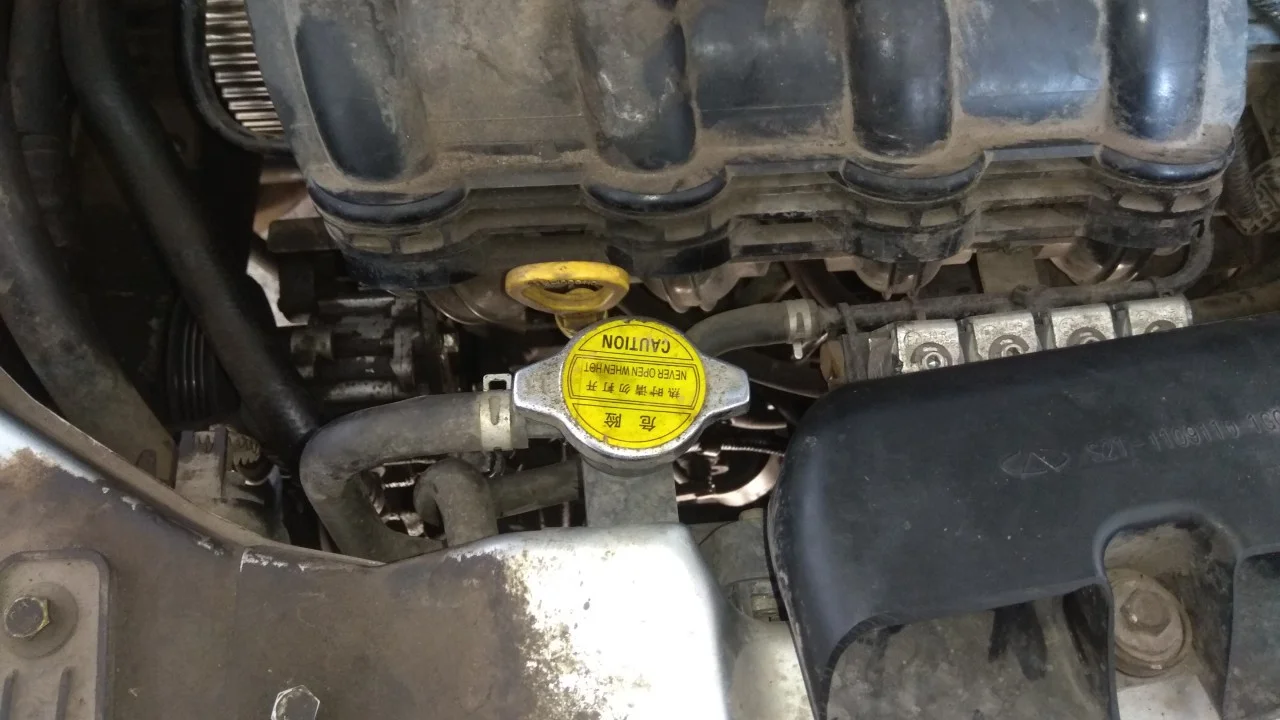

Откручиваем крышку радиатора для разрежения давления в системе охлаждения. Внимание: Пробка радиатора на этом автомобиле откручивается вправо, по часовой стрелке.

Поддеваем отверткой помпу.

И ловим охлаждающую жидкость в специальную емкость, подготовленную заранее.

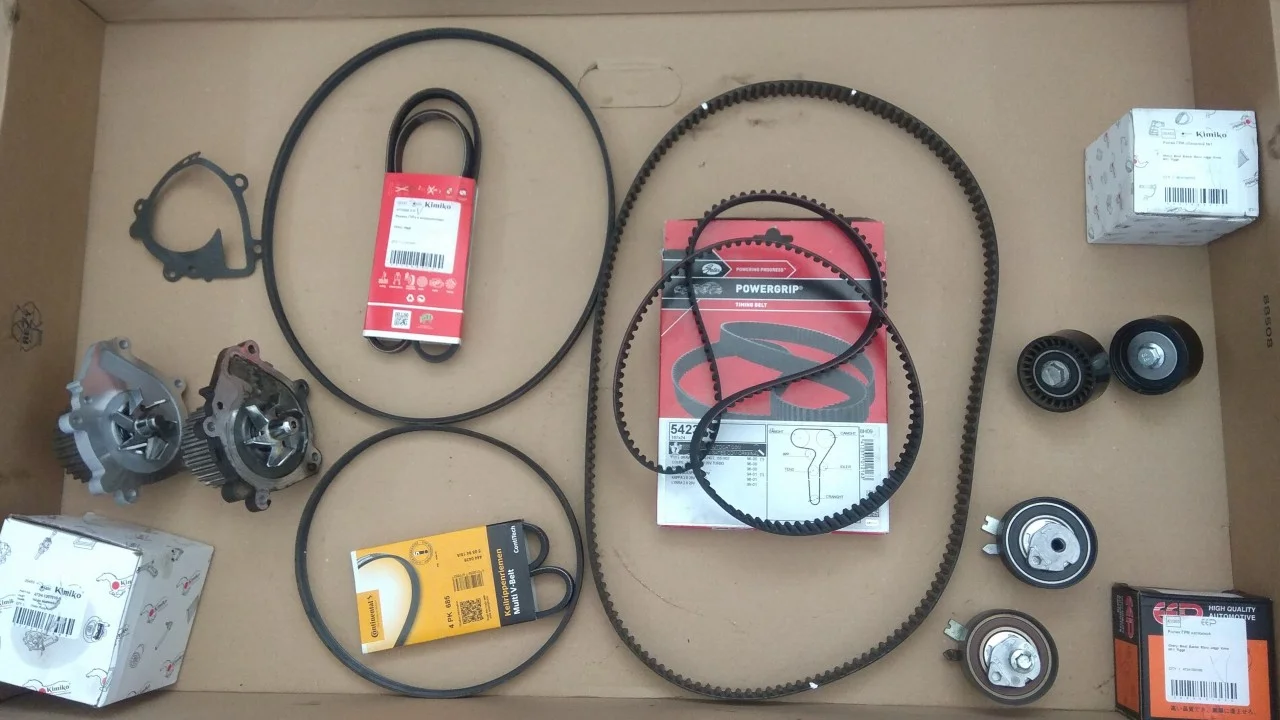

Теперь необходимо, чистыми руками, тщательно сравнить все снятые детали с новыми. Чистые руки нужны для того, чтобы в случае несоответствия детали её можно было вернуть в магазин.

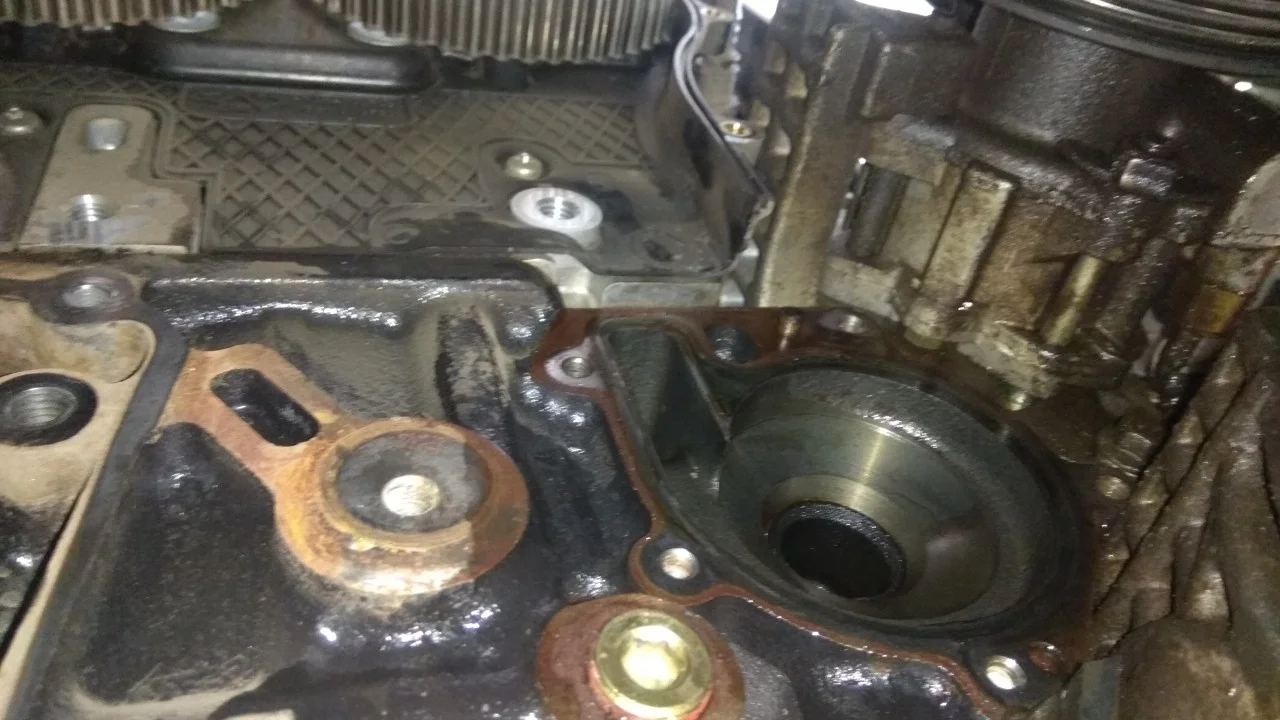

Очищаем от грязи и старого герметика посадочное место под помпу.

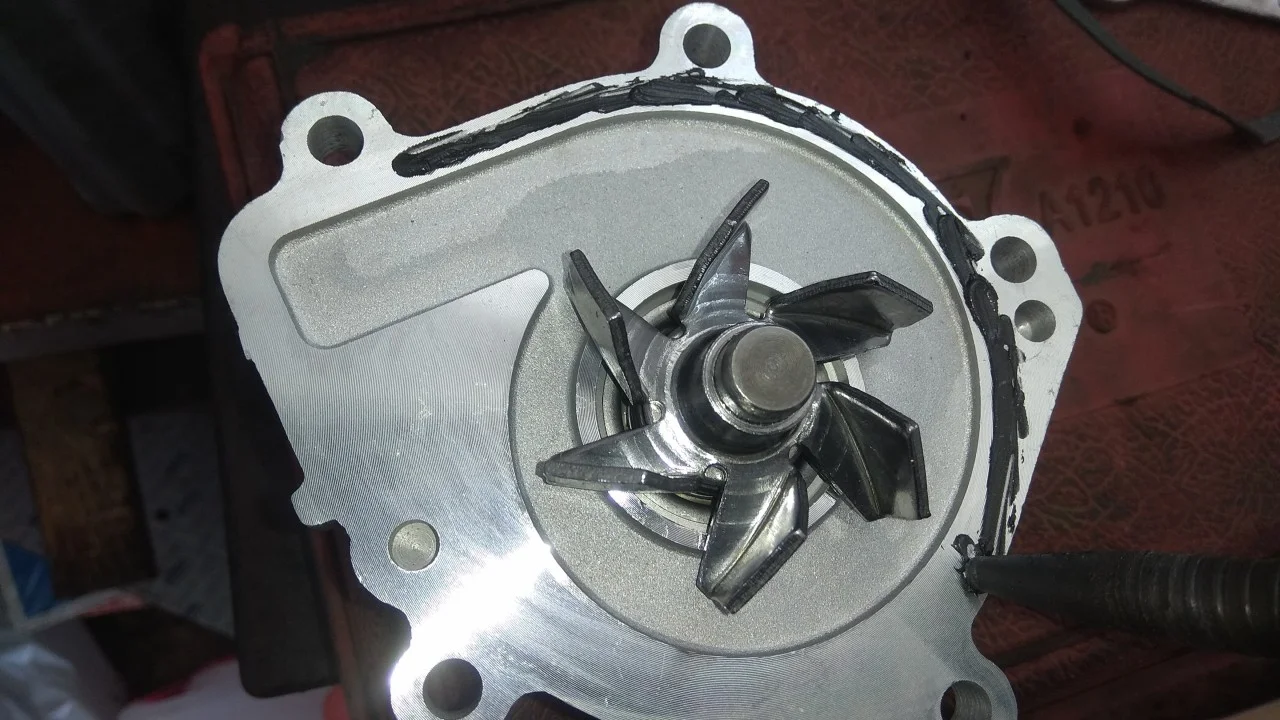

Промазываем герметиком новую помпу.

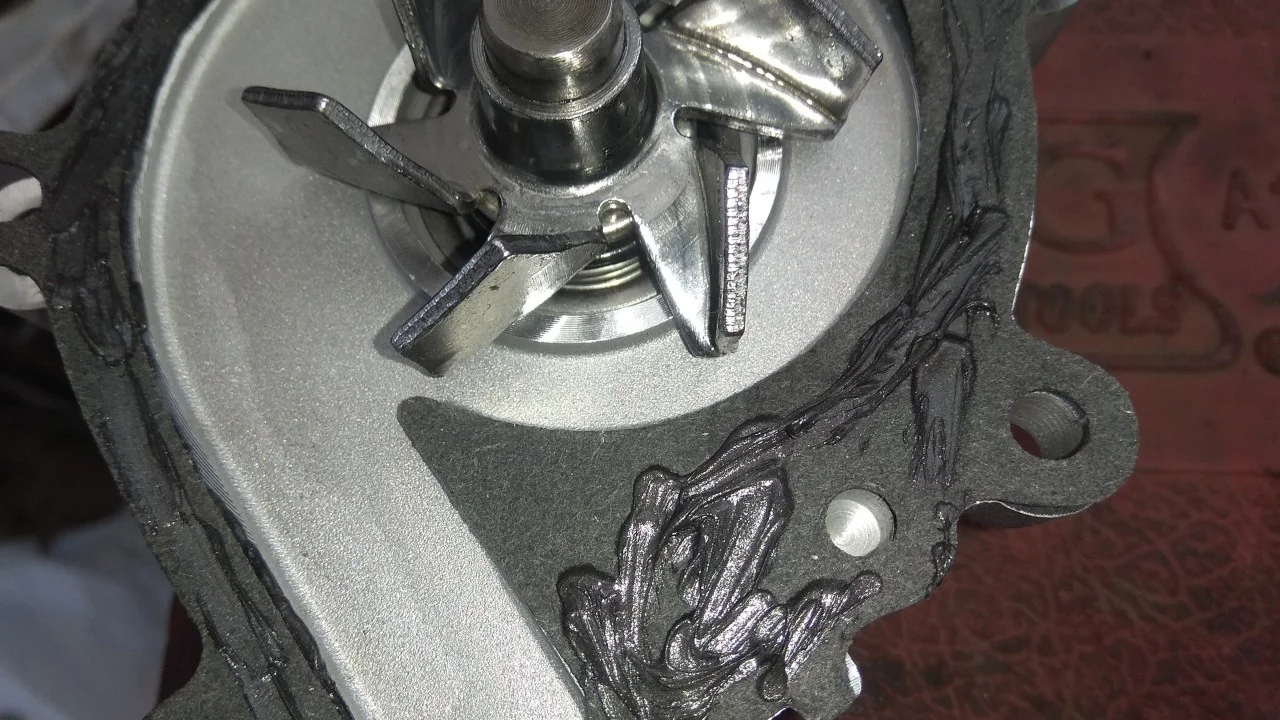

Сверху ложим прокладку и ее тоже промазываем герметиком. Таким образом прокладка у нас с двух сторон обработана герметиком. Устанавливаем помпу.

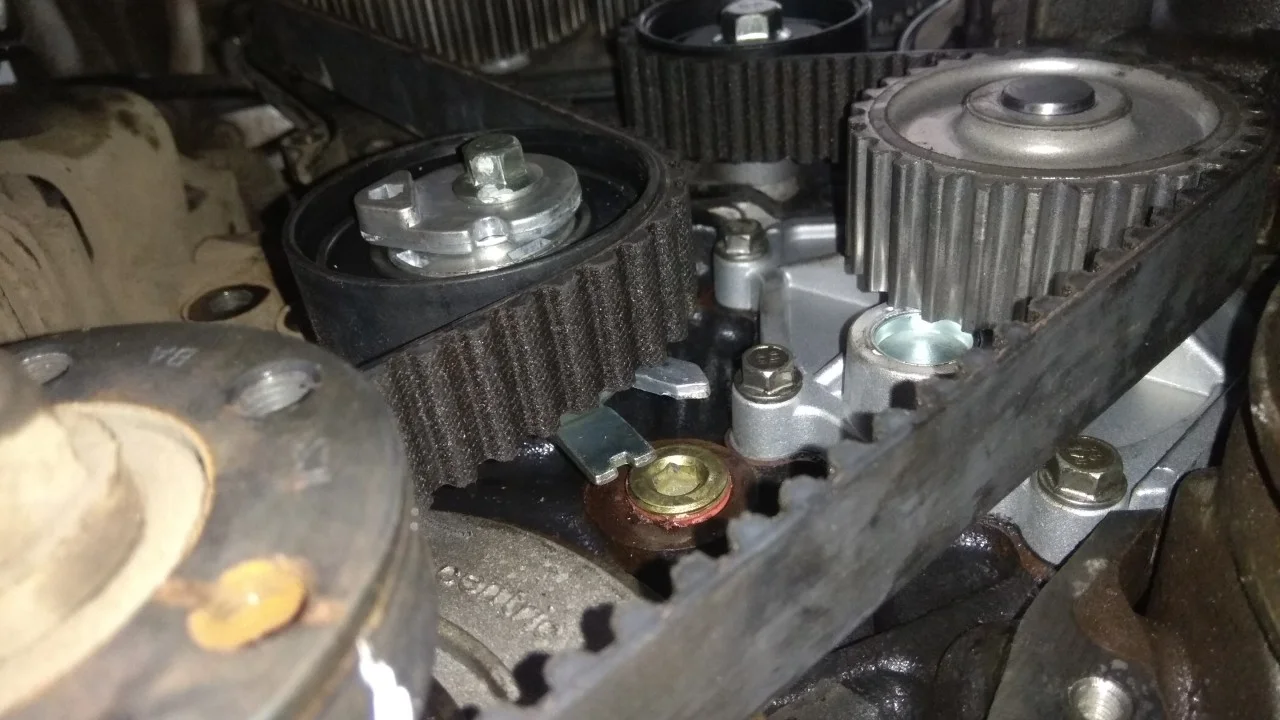

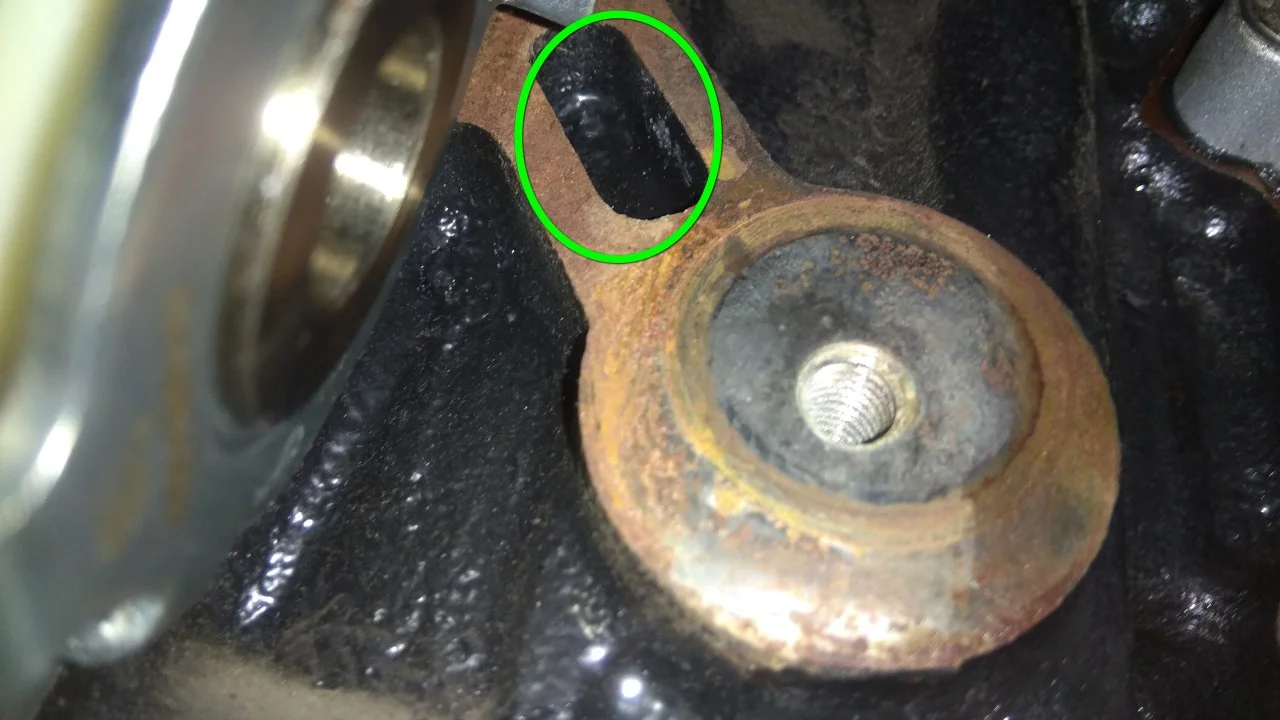

Натяжной ролик ремня ГРМ должен своим фиксатором установиться в специальный паз.

Собираем по меткам весь газораспределительный механизм.

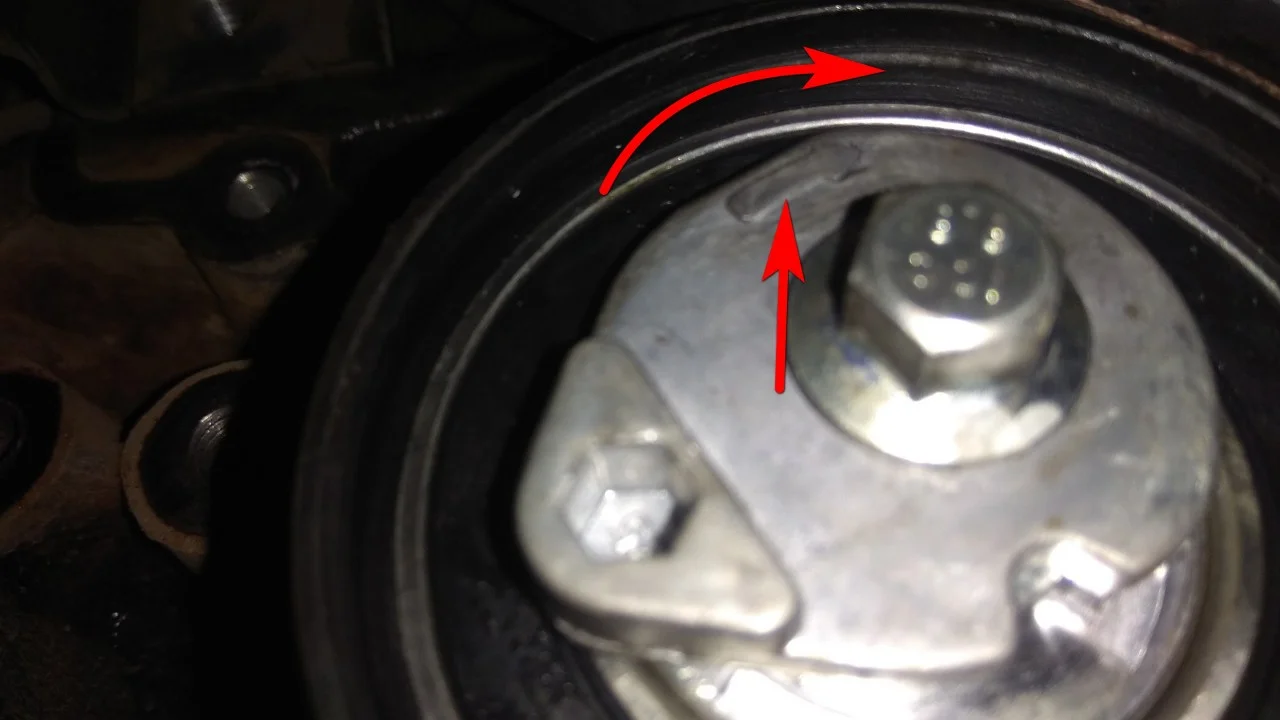

Натяжной ролик натягиваем с помощью шестигранника на 6мм. Направление натяжки ролика указано стрелкой.

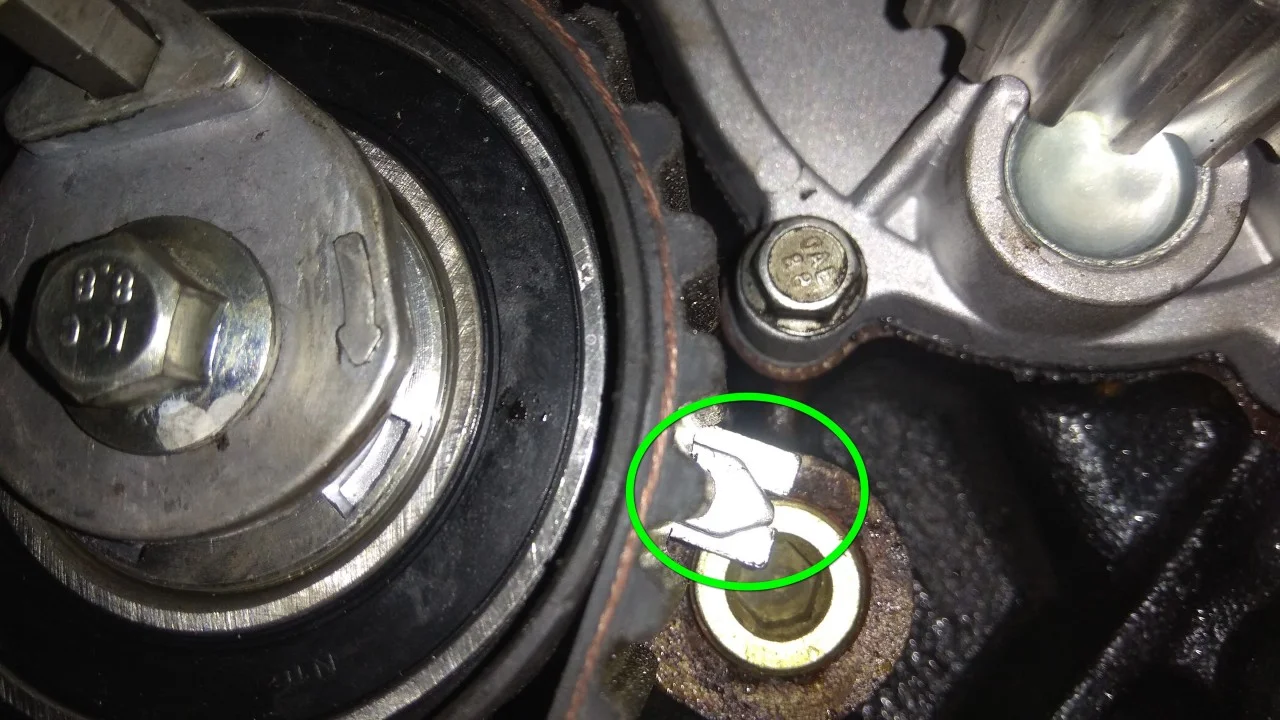

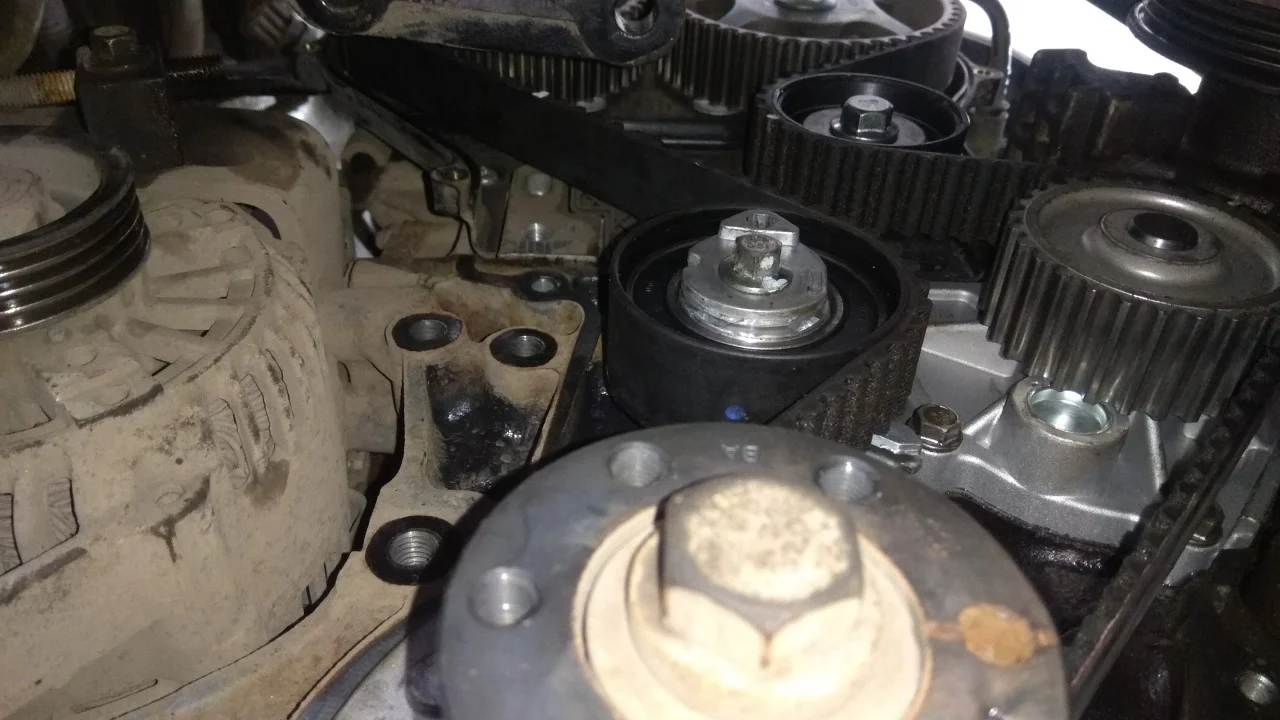

Натягивать ремень необходимо до установки флажка ролика на свою метку.

Прокручиваем двигатель, делая два оборота коленвалом. Проверяем метки.

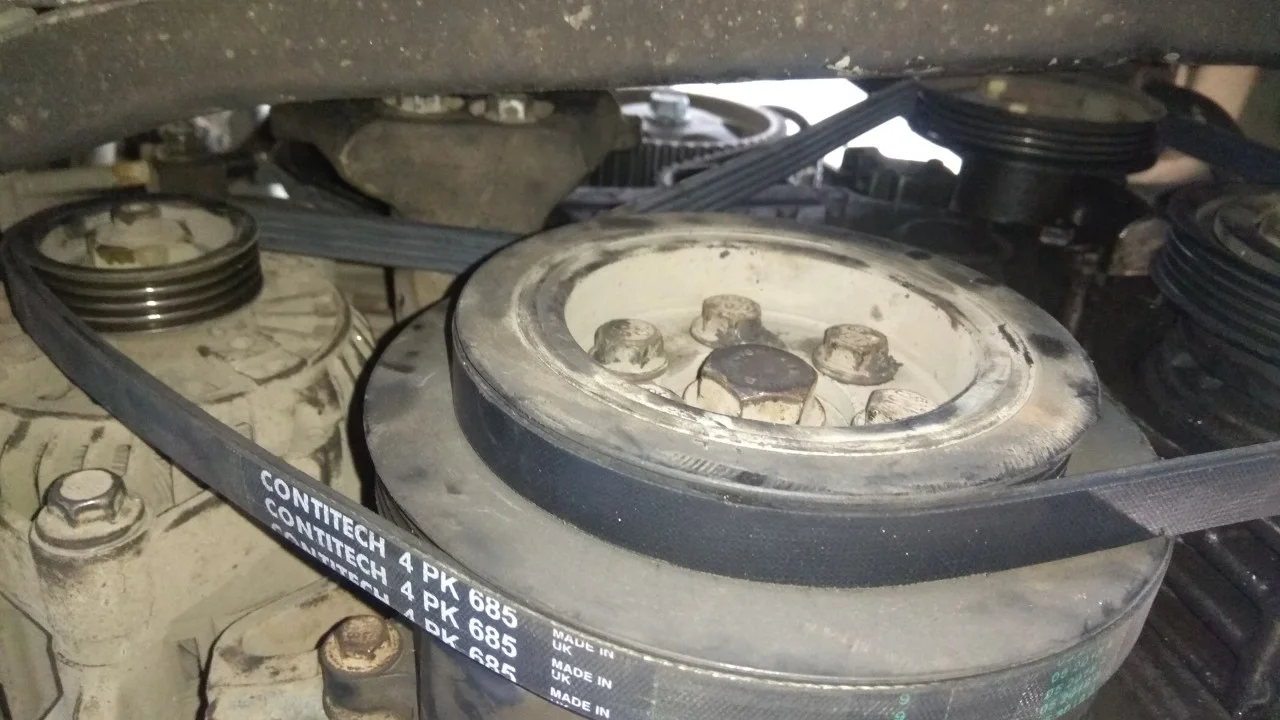

Устанавливаем обратно все защитки, ремни, кронштейн и подушку двигателя.

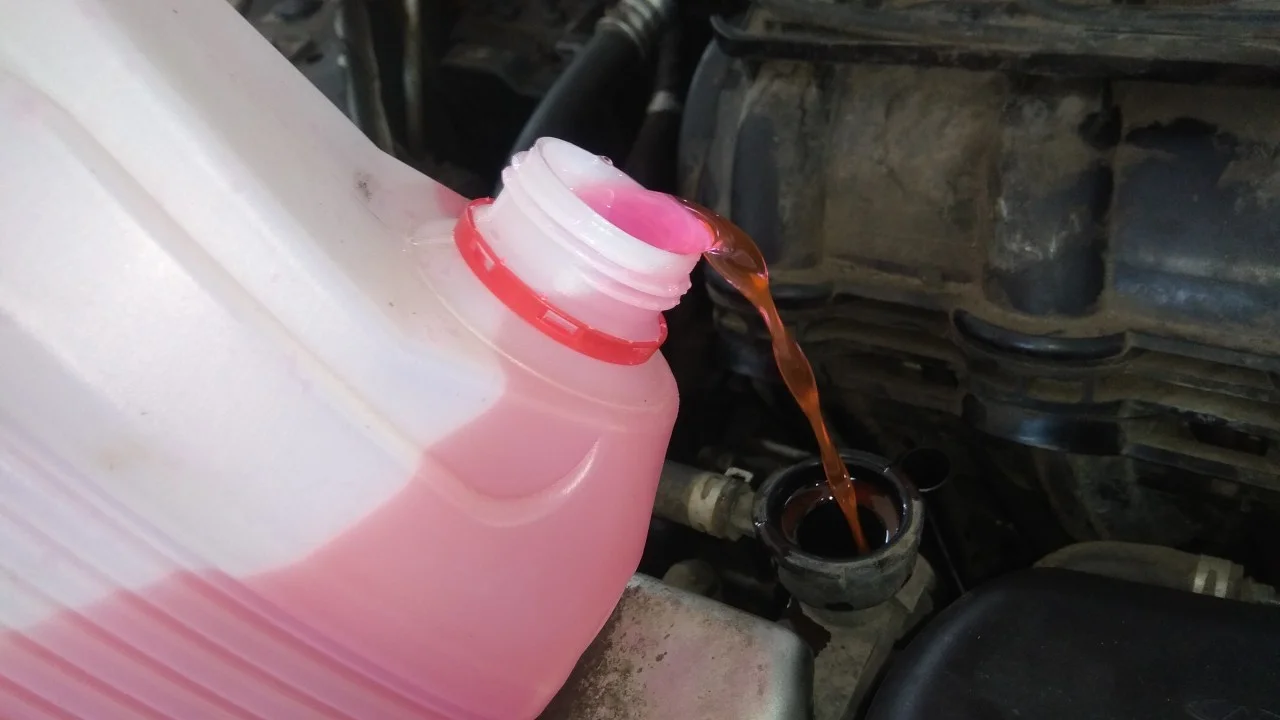

Заливаем охлаждающую жидкость. Запускаем двигатель.
