Замена ремня ГРМ на 1KZ
Замена ремня ГРМ (газораспределительного механизма) на автомобилях Тойота Лэнд Крузер Прадо с дизельным двигателем 3.0 1KZ, в виде фотоотчета. В целом процедура замены ремня ГРМ на этом двигателе не сильно отличается от замены комплектующих на Ленд Крузер Прадо 120 с двигателем 1KFTV.
Краткое описание процедуры. Сначала откручиваете 4 болта на 10 и 2 скобы на крышке. Затем выставляем метки на коленвале прокручивая маховик используя трещотку (удобно) и головку на 22, удобно всего снизу сняв защиту. Далее откручиваем натяжитель (всего два болта на 10). Возвращаем шкив натяжителя, потом выкручиваем ролик натяжителя используя шестигранник.
Меняем ремень ГРМ, выставляя метки на ремне и вале, натягиваем ремень и зажимаем что бы не слетел, возможно понадобится помощник. Устанавливаем ролик натяжителя и затем сам натяжитель, закручиваем болты и прокручиваем маховик два раза. Все проверяем и запускаем двигатель. Если все хорошо, закрываем крышку и закручиваем болты. Если что-то не так, то смотрим, как установлен ремень.
Какой ремень ГРМ и натяжитель ставить на Land Cruiser Prado 1KZ и когда менять?
Оригинальный номер ремня ГРМ 13568-69085, средняя цена около 2970 руб.
Аналоги:
- MITSUBOSHI 102MR25 — 890 руб.
- CONTITECH CT860 — 1250 руб.
- GATES 5405XS — 1650 руб.
Ролик натяжной ГРМ 13505-67040, средняя цена 3720 руб.
Аналоги:
- GATES T41183 — 1870 руб.
- NTN-SNR GT369.12 — 2040 руб.
- GMB GT90210 — 1420 руб.
Оригинальный номер натяжителя 13540-67020, средняя цена около 2280 руб.
Аналоги:
- SNR GT36936 — 2480 руб.
- LYNXauto PT1021 — 1880 руб.
- GATES T43226 — 3170 руб.
Периодичность замены — каждые 100 тыс.км.

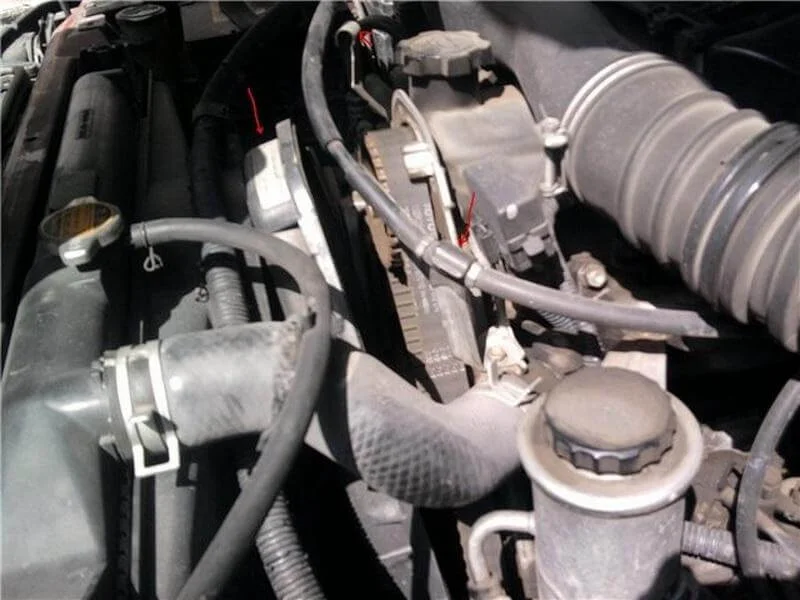

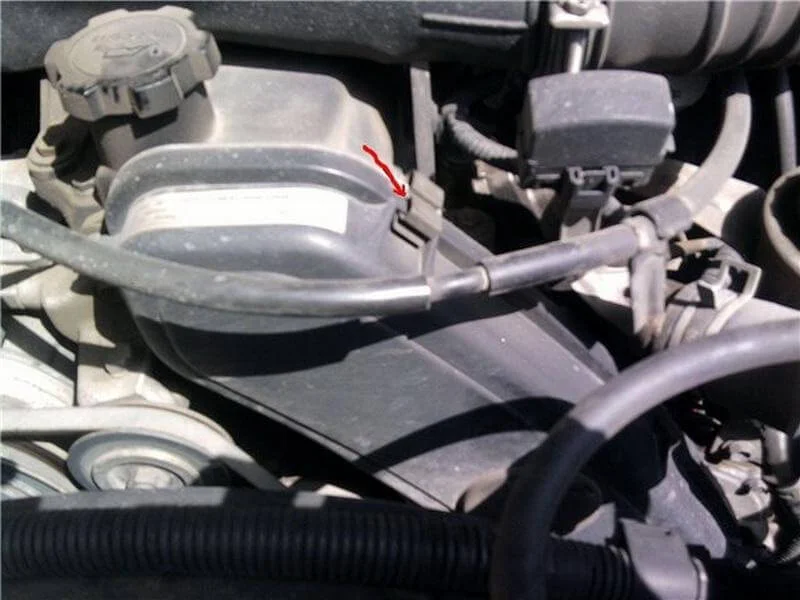

Снимаем зажим, отмеченный стрелкой, и откручиваем 4 болта под ключ на 10 (лучше использовать маленькую трещетку, небольшой удлинитель и головку на 10). Снимаем крышку.
Для лучшего доступа — снимаем трос газа с 2 зажимов и снимаем крышку.
Трос заправляем за горловину клапанной крышки.

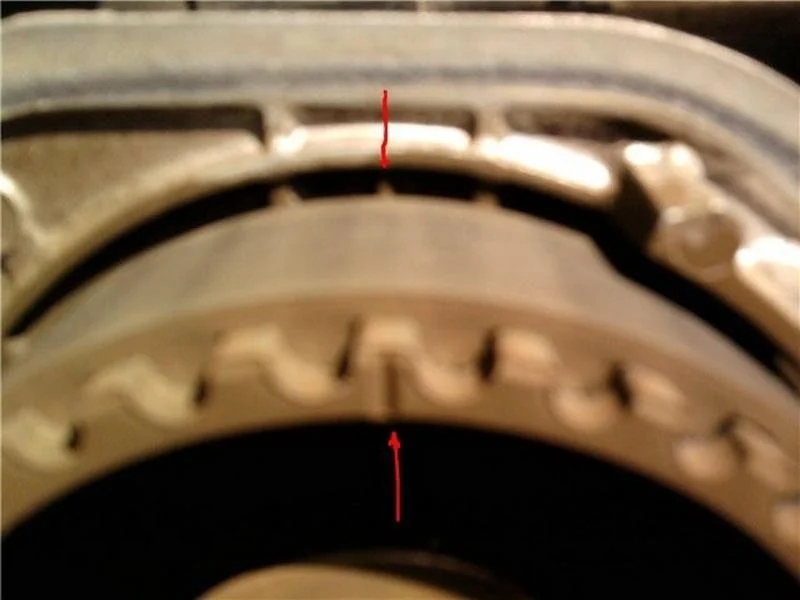

Берем головку на 19 и прокручиваем двигатель. Внимательно совмещаем метки на головке и распредвале.

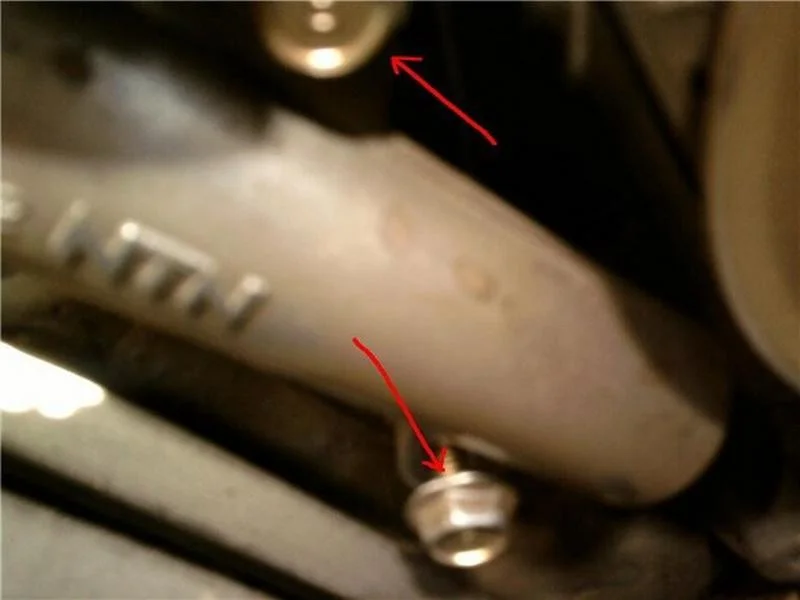

Затем, когда все на своих местах, снимаем натяжитель ролика. Голвкой на 10 откручиваем 2 болта отмеченых стрелками и снимаем натяжитель.

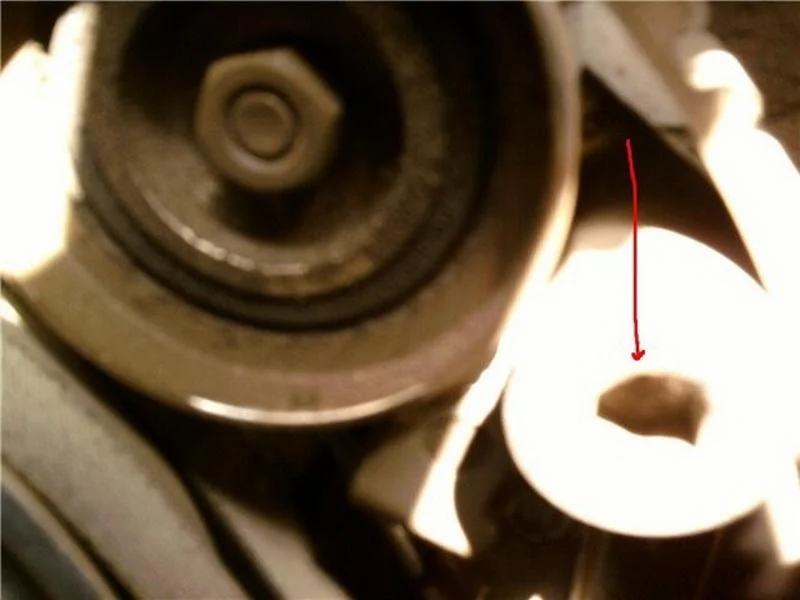

Берем шестигранник и откручиваем болт отмеченый стрелкой, на котором крепится натяжной ролик и снимаем его. Снимаем старый ремень.
Натяжитель ролика.

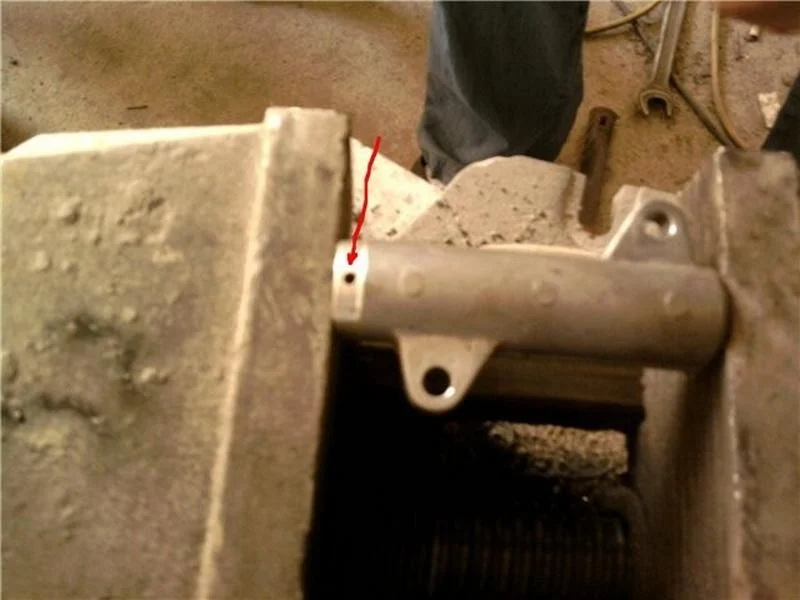

Есть несколько способов вернуть шкив натяжителя. Первый — сжимаем его аккуратно в тисках, чтобы совпали наружные отверстия, отмеченные стрелкой и внутренние, на самом штоке, и вставляем в них штырек. Можно использовать гвоздь подходящего диаметра.Если нет под рукой тисков можно использовать домкрат!!! Подставив натяжитель под раму машины окуратно сжать его домкратом и так же застопорить

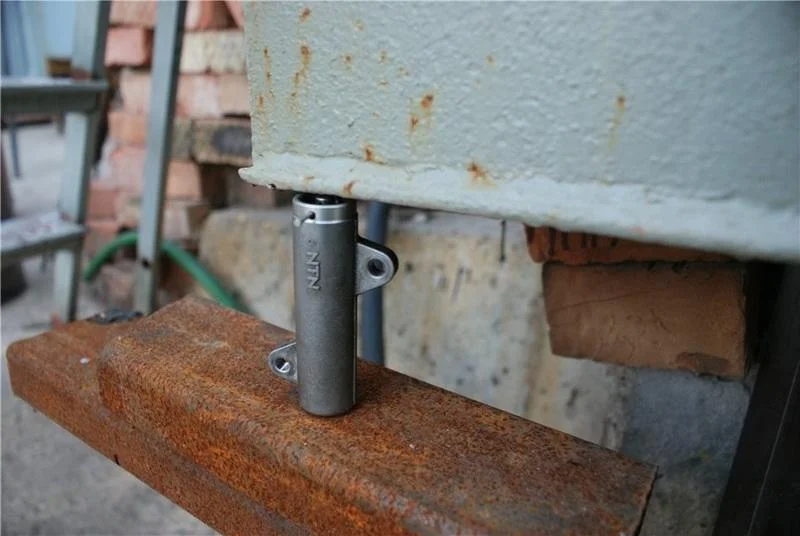

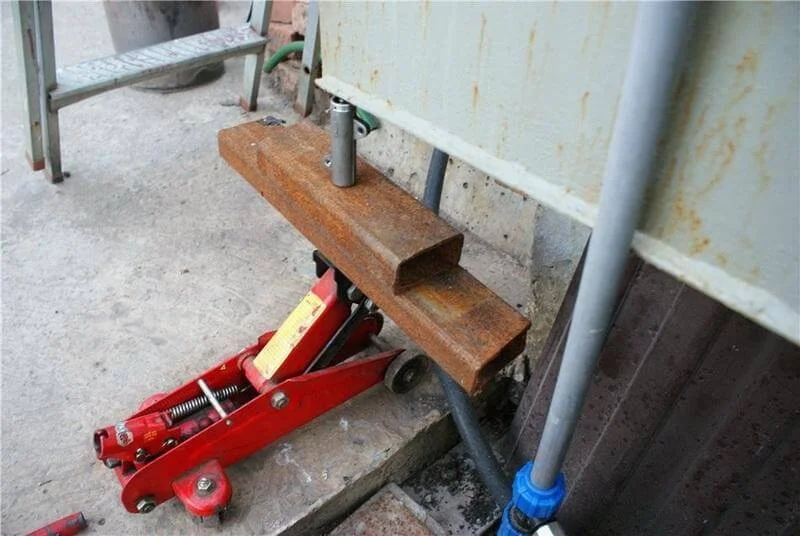

Если под рукой нету тисков, можно использовать домкрат. Подставив натяжитель под раму машины, аккуратно сжать его домкратом и застопорить.
По готовности состояния натяжителя — приступайте к установке.

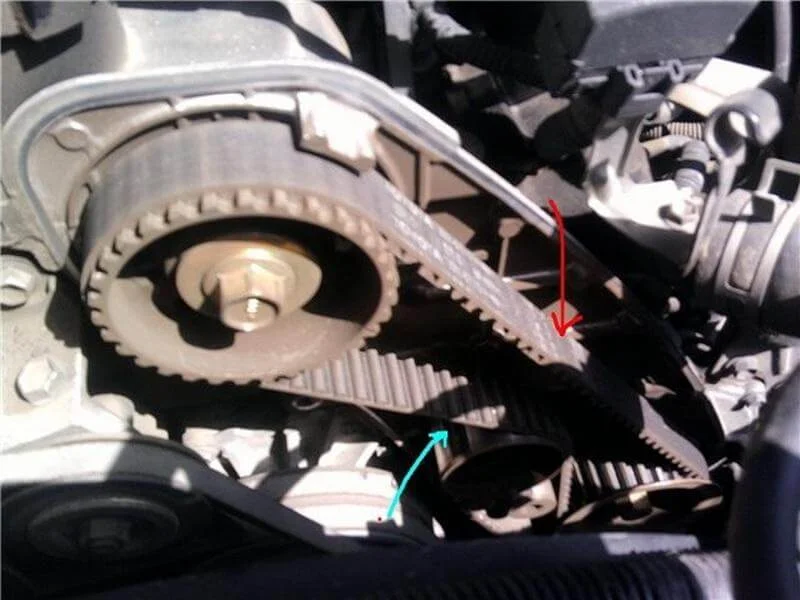

Далее устанавливаем новый ремень ГРМ. Сторона отмеченная красной стрелкой не дожна иметь свободного хода. А сторона отмеченная синей стрелкой — наоборот, должна быть свободной. Далее на неё и будет производиться натяжка.
Берем новый ролик, вставляем в него болт под шестигранник отмеченный стрелкой.

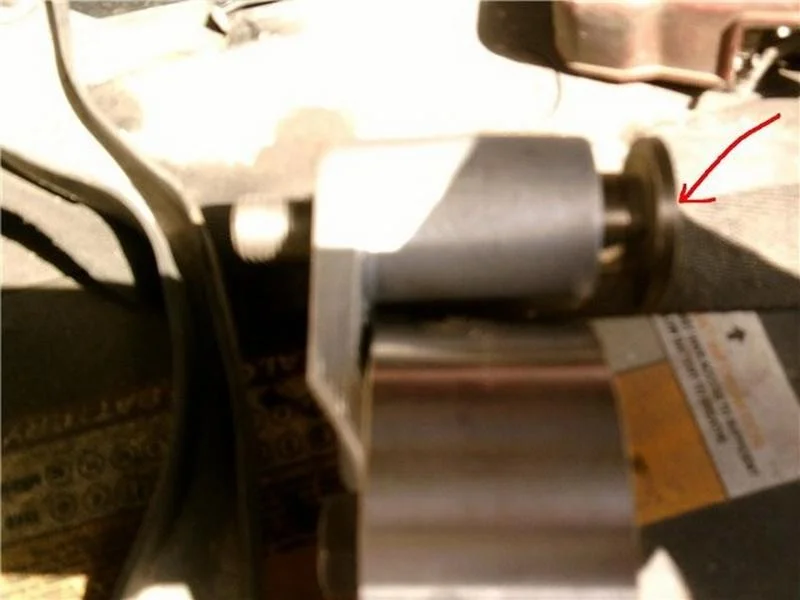

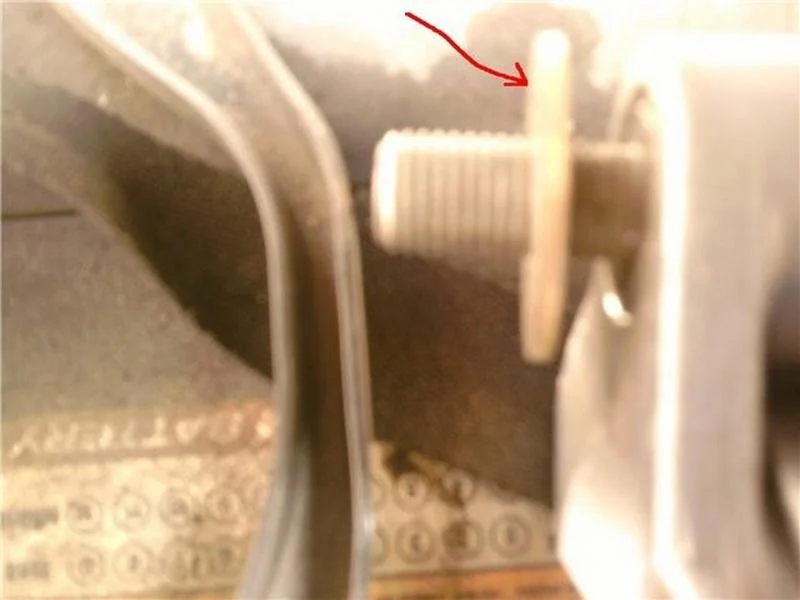

Не забываем и про упорную шайбу, она одевается с другой стороны болта.

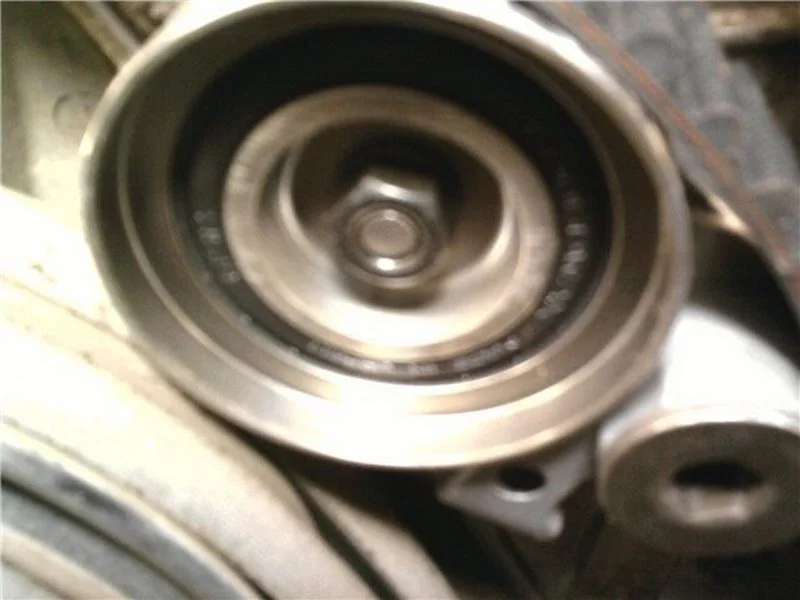

Новый ролик устанавливается на место.
Устанавливаем натяжитель обратно, на свое место. После чего плоскогубцами вынимаем стопорный штырек отмеченый стрелкой, который уже вставляли ранее. Ремень должен натянуться.
Напоследок запускаем двигатель. Убедившись, что все в порядке — ставим назад пластмассовую крышку.
