Устранение заводского брака генератора Daewoo Matiz

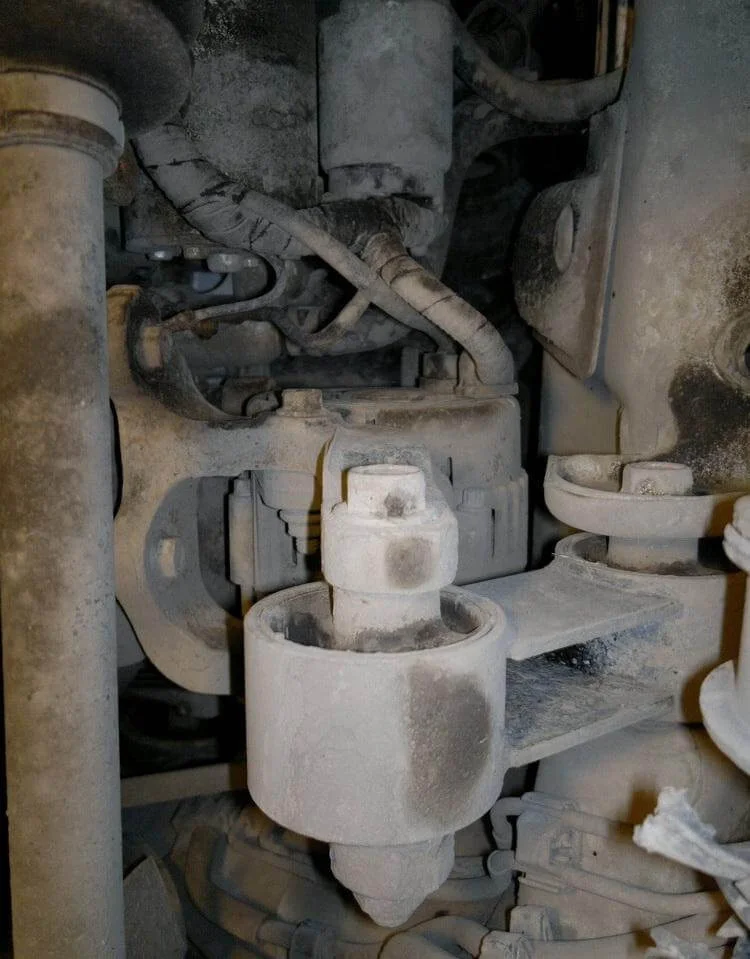

Сперва снимается правое переднее колесо и откручивается боковая пластиковая защита моторного отсека. Затем сверху откручивается гайка фиксации натяга ремня генератора, остальные работы проводятся снизу.

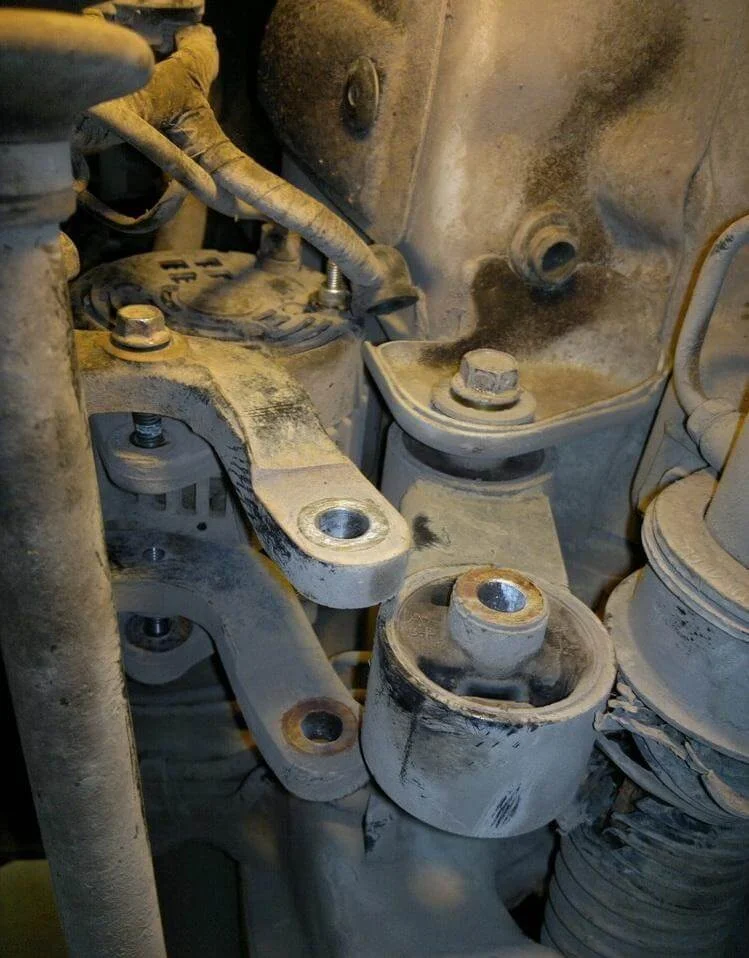

Откручиваются два болта нижней оси генератора, откручивается гитара продольной фиксации двигателя (на переднем плане фото). От генератора откручивается плюсовой провод и снимается разъем (разъем удобнее снимать когда генератор освобожден от креплений).

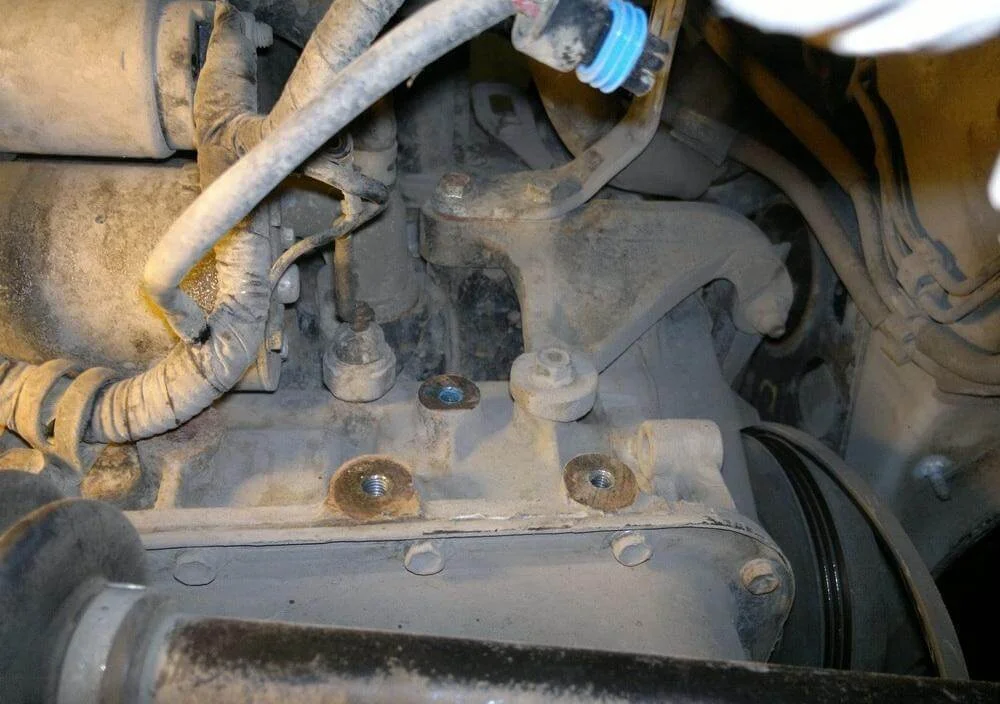

Далее откручивается кронштейн крепления генератора и гитары двигателя от блока цилиндров. Крепление на трех болтах, верхний самый неудобный, поэтому возможно кронштейн прийдется снимать не полностью, а оставить на верхнем болте, немного его ослабив, тогда при съеме генератора будет возможно отвести кронштейн в сторону. На фото кронштейн снят полностью.

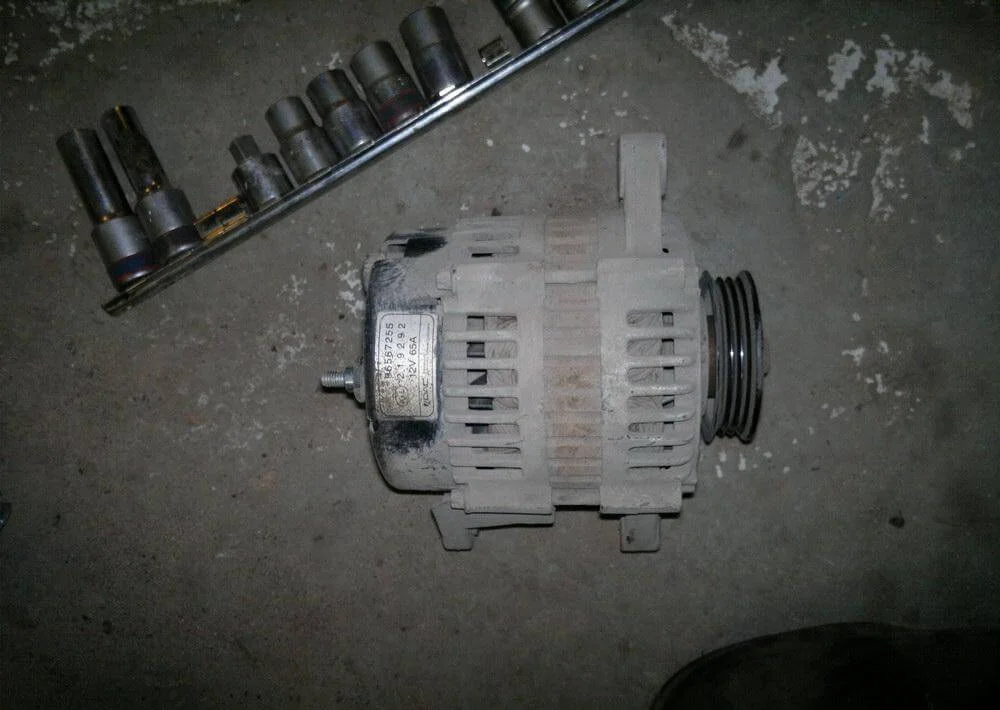

Генератор снимается вниз и выводится в правую арку колеса.

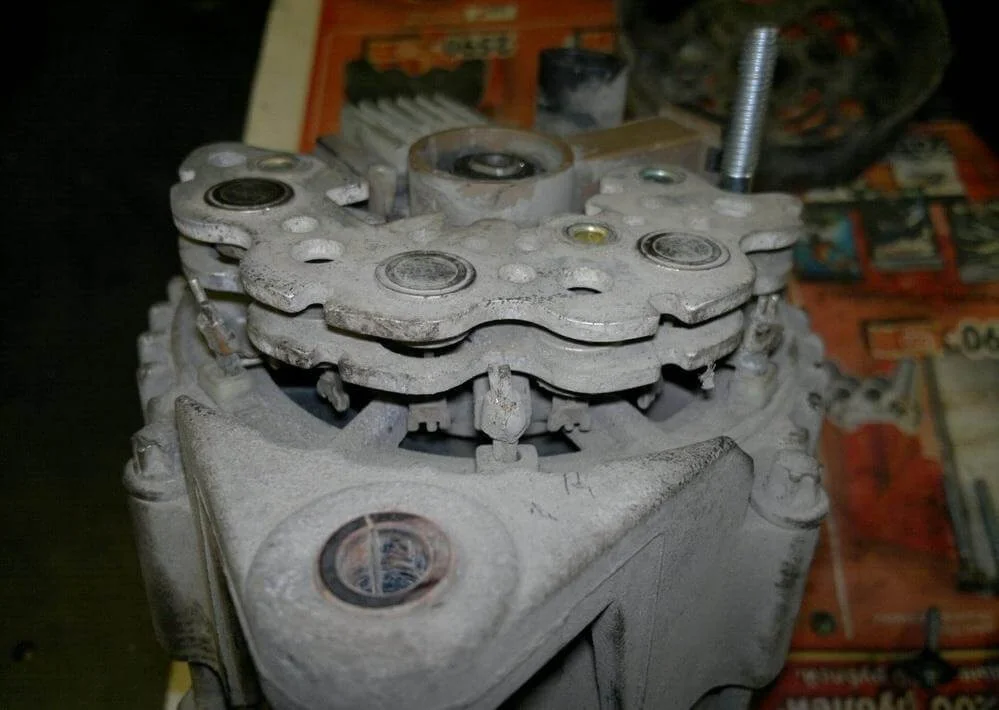

Далее следует разборка и проверка частей генератора. Снимается пластиковая крышка на 4-х диаметрально противоположных защелках и откручивается диодный мост и регулятор напряжения со щетками, для чего и потребуется ключ на 7 и Е5.

Диодный мост припаян к обмоткам статора и для демонтажа потребуется паяльник на 80-100 Вт.

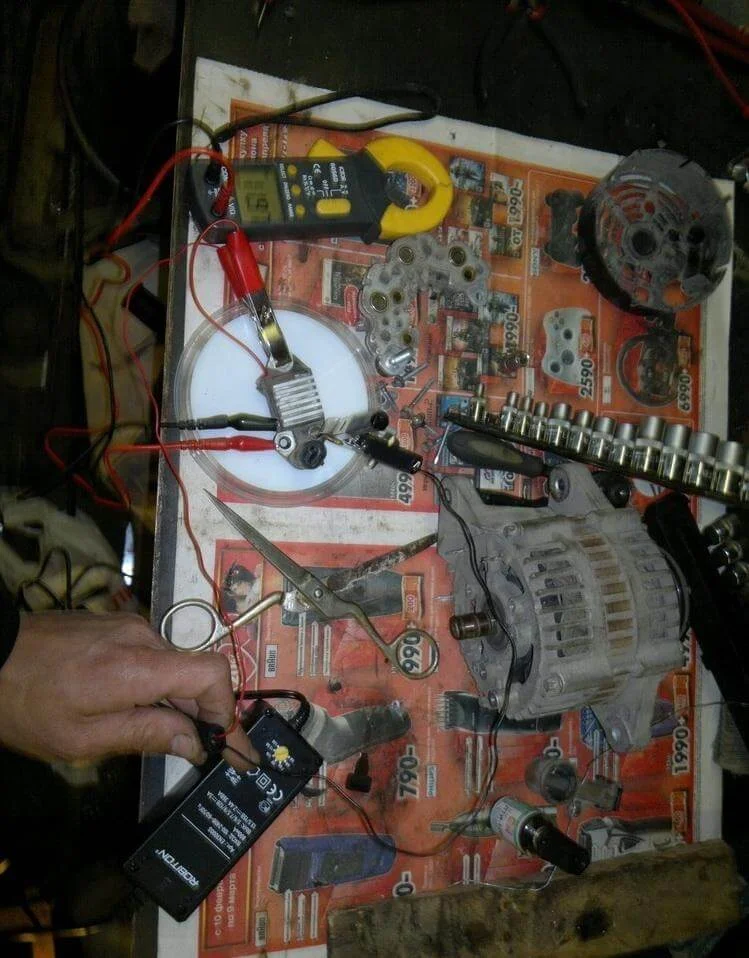

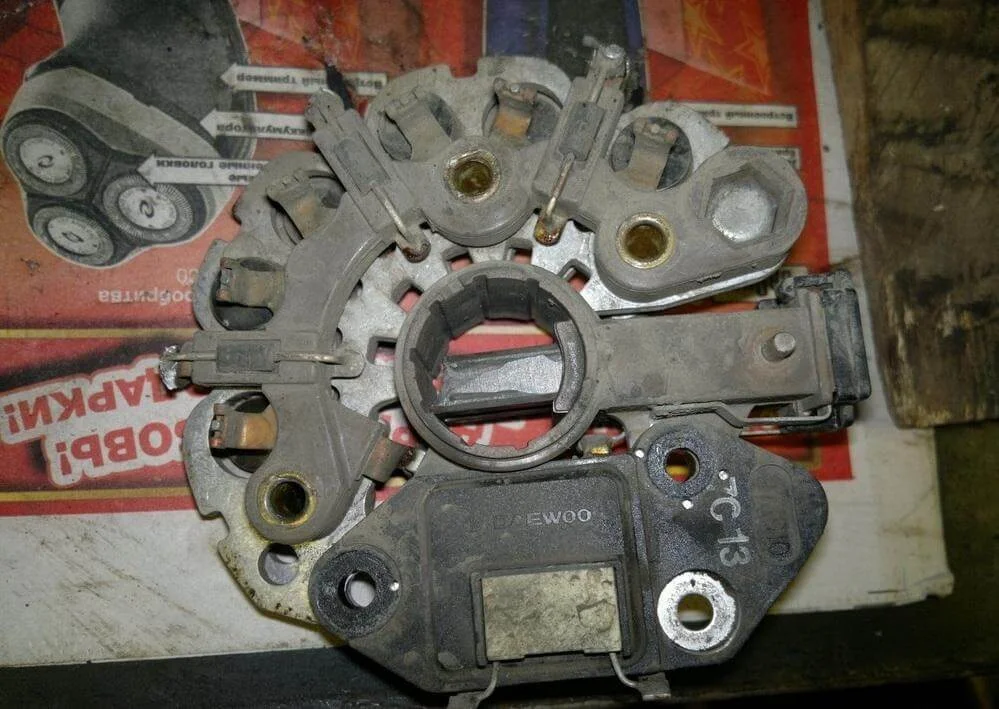

Источник проблемы уже виден на фото, но для полной уверенности требуется проверка всех элементов генератора. Щетки, как видно на фото, не являются источником проблемы. Обмотки статора и ротора имеют нормальное сопротивление и тоже исправны. Диоды в порядке, сопротивление у всех в нужном направлении одинаковое в обратном большое.

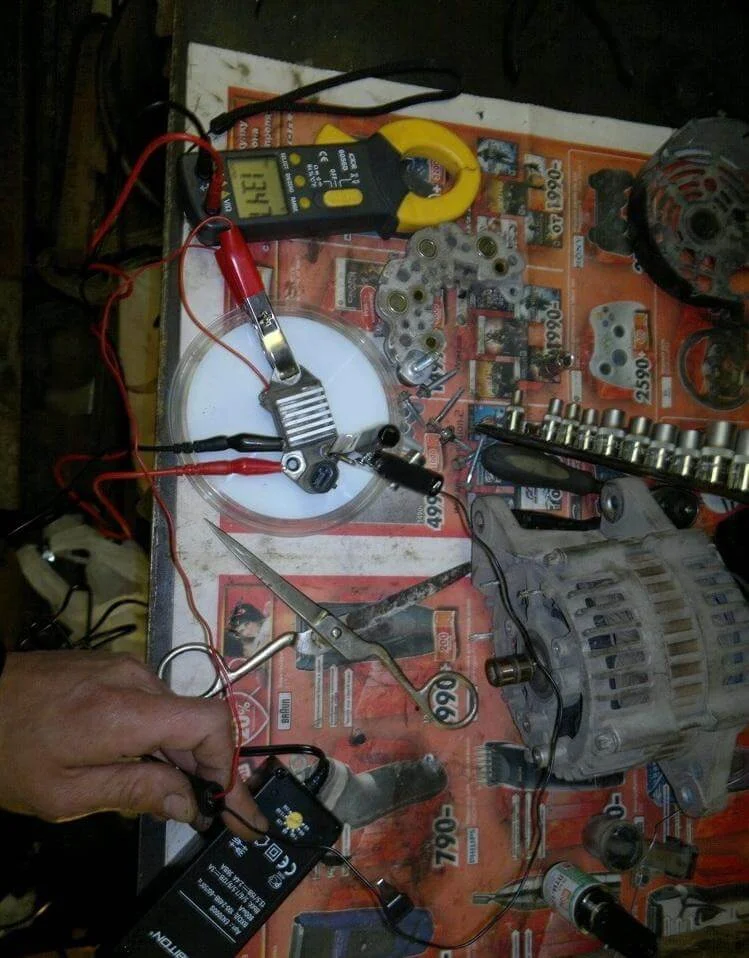

Осталось проверить регулятор. Подключаем его к регулируемому источнику напряжения и меряем напряжение на щетках, для 12 и 13.5 В оно равно подающемуся напряжению.

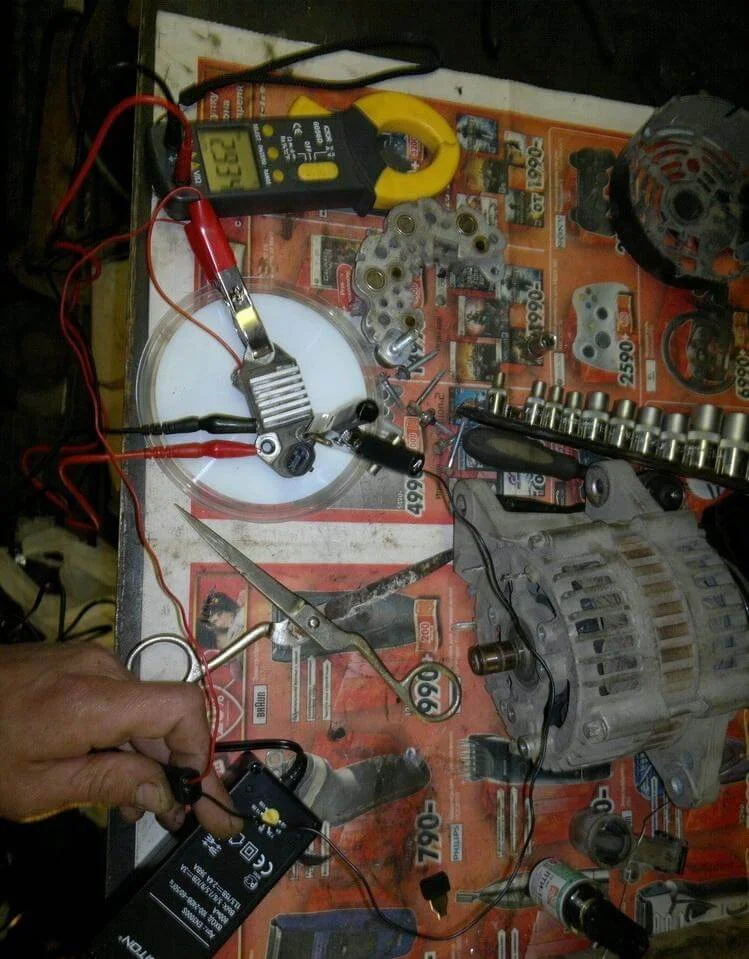

Проверка регулятора.

На 15В оно резко уменьшается до 3В.

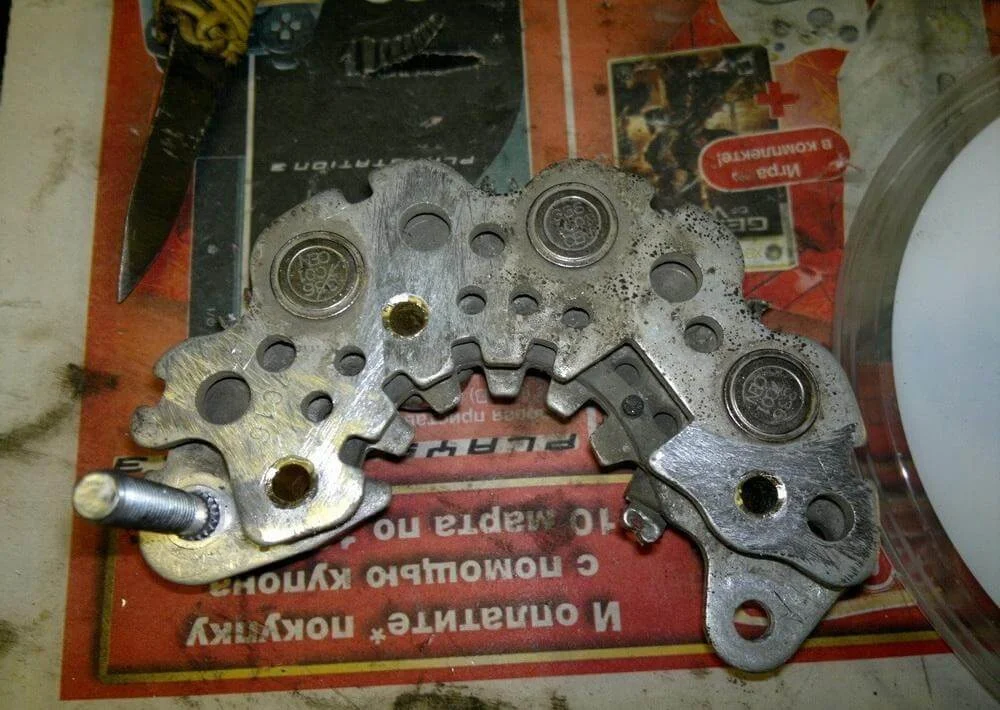

Регулятор ведет себя как положено, все элементы схемы исправны, все дело в латунных заклепках, которые соединяют минус диодного моста с массой. Латунь с алюминием образуют гальваническую пару в результате чего в месте контакта образуется пленка окислов, препятствующих нормальному электрическому контакту. Решением проблемы является отсверливание выступающих частей заклепок со стороны минусовой клеммы диодного моста, зачистка окисленных мест, нанесение тонкого слоя масла и подкладывание под болты стальных шайб. Сборка идет в обратном порядке. Выводы статора хорошо обжимаются и пропаиваются к диодному мосту.
