Замена ГУР Рено Мастер 2

Приступаем к работе по замене гидроусилителя руля на автомобиле Renault Master 2.5 DCI.

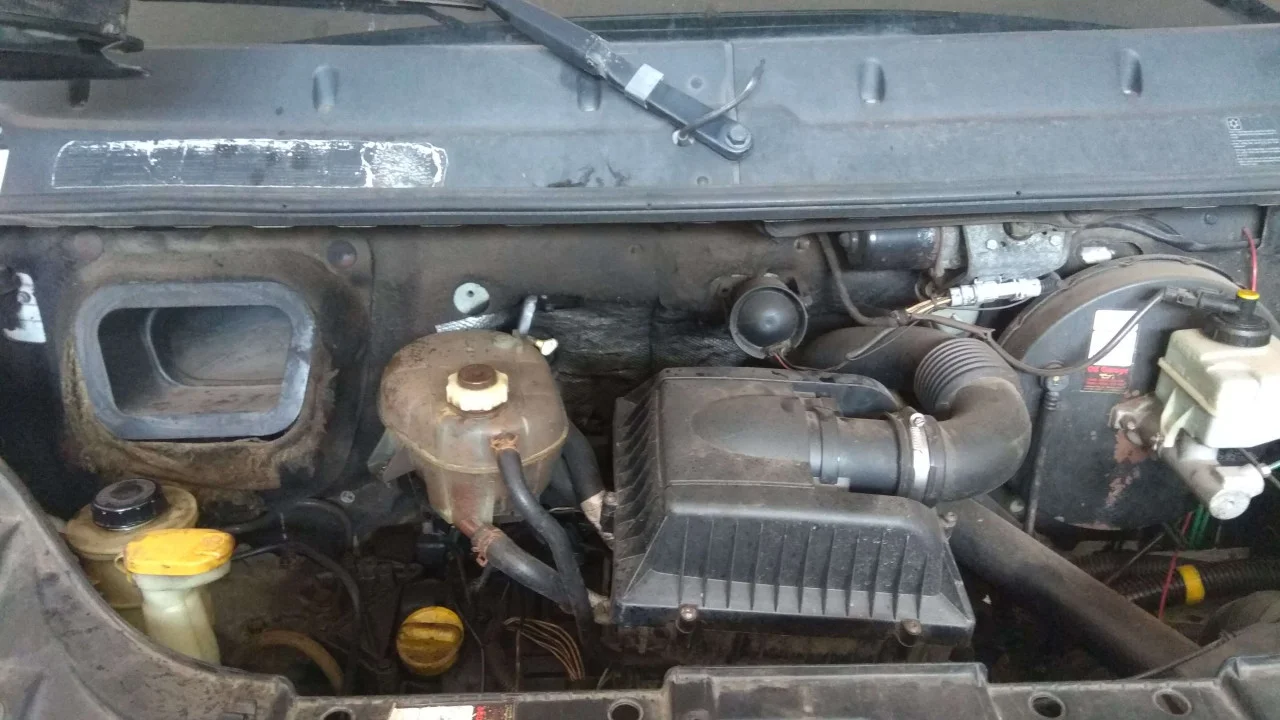

Доступ к ременному приводу и ГУРу на данном двигателе свободный, ничего лишнего разбирать не нужно. Гур откручивается и снимается сверху, из под капота.

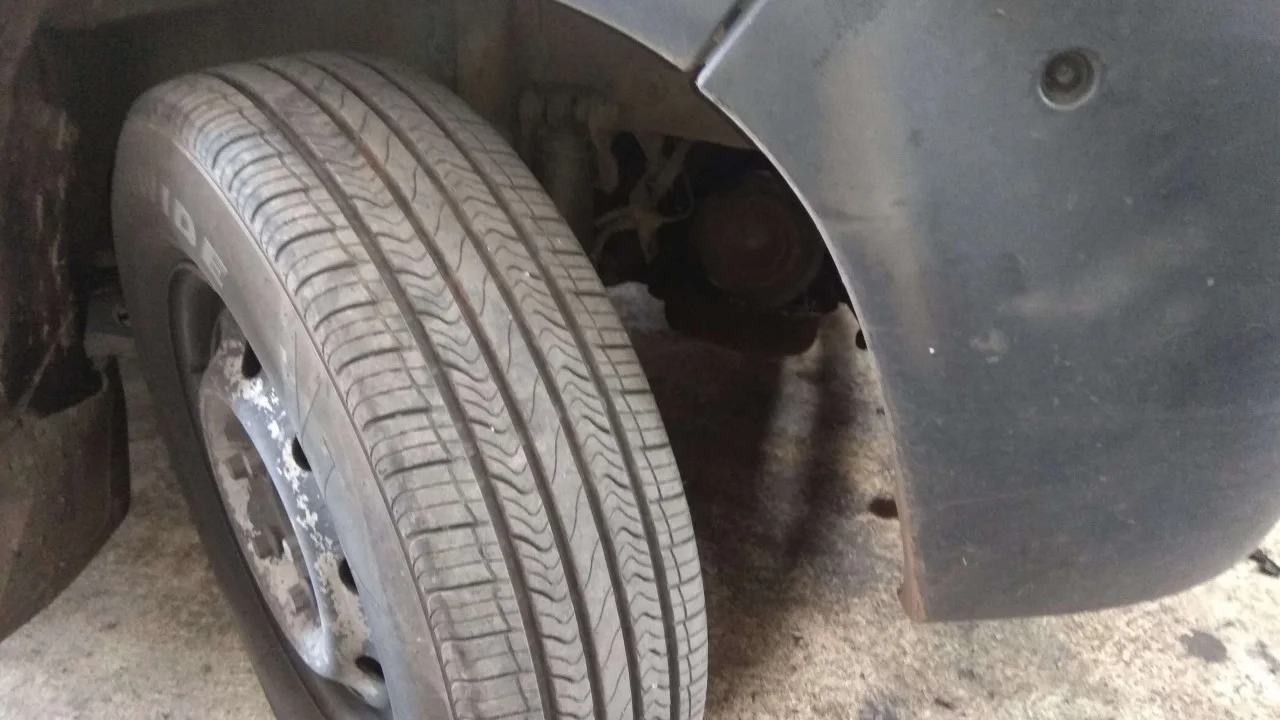

Для снятия приводного ремня мы даже не стали поднимать автомобиль, а всего лишь вывернули колесо максимально вправо и откручивали лёжа на подстилке.

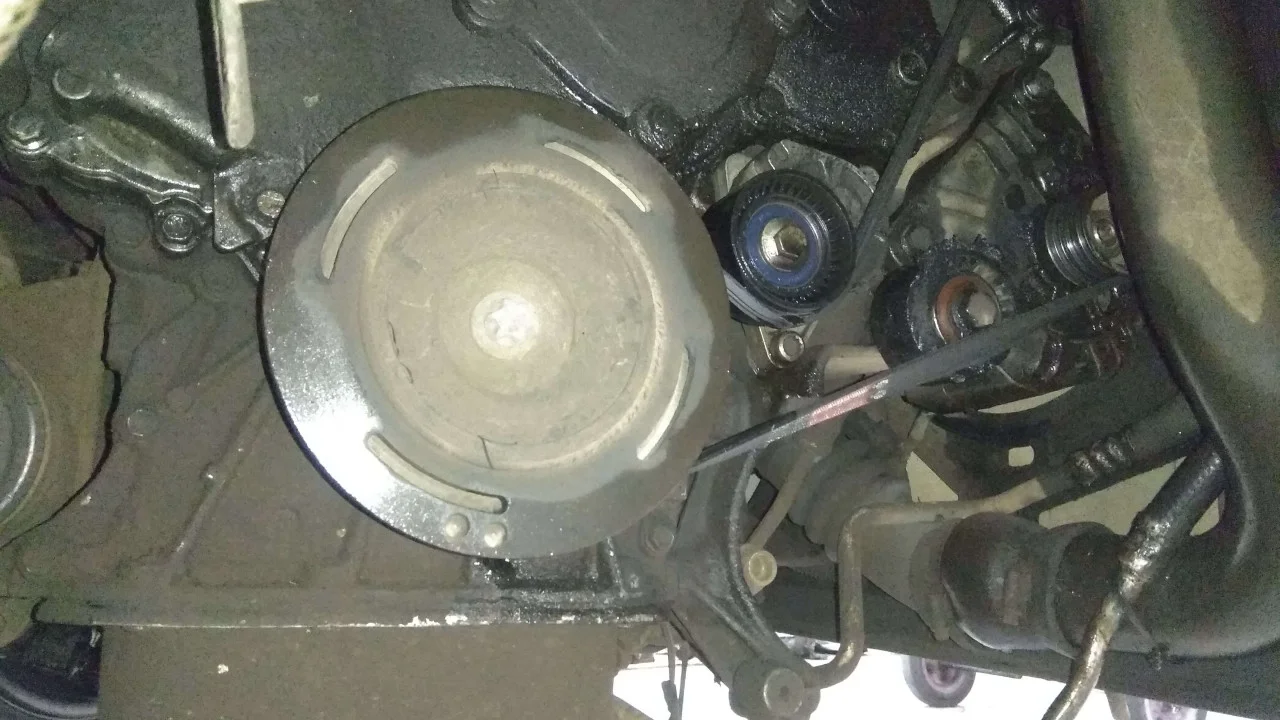

Взглянув на приводной механизм стало всё ясно. Видно что заклинил обводной ролик ремня генератора. А из-за этого ремень слез с ролика и наполовину порвался. Оборванную часть ремня подмотало под шкив ГУРа и гидроусилитель вышел из строя.

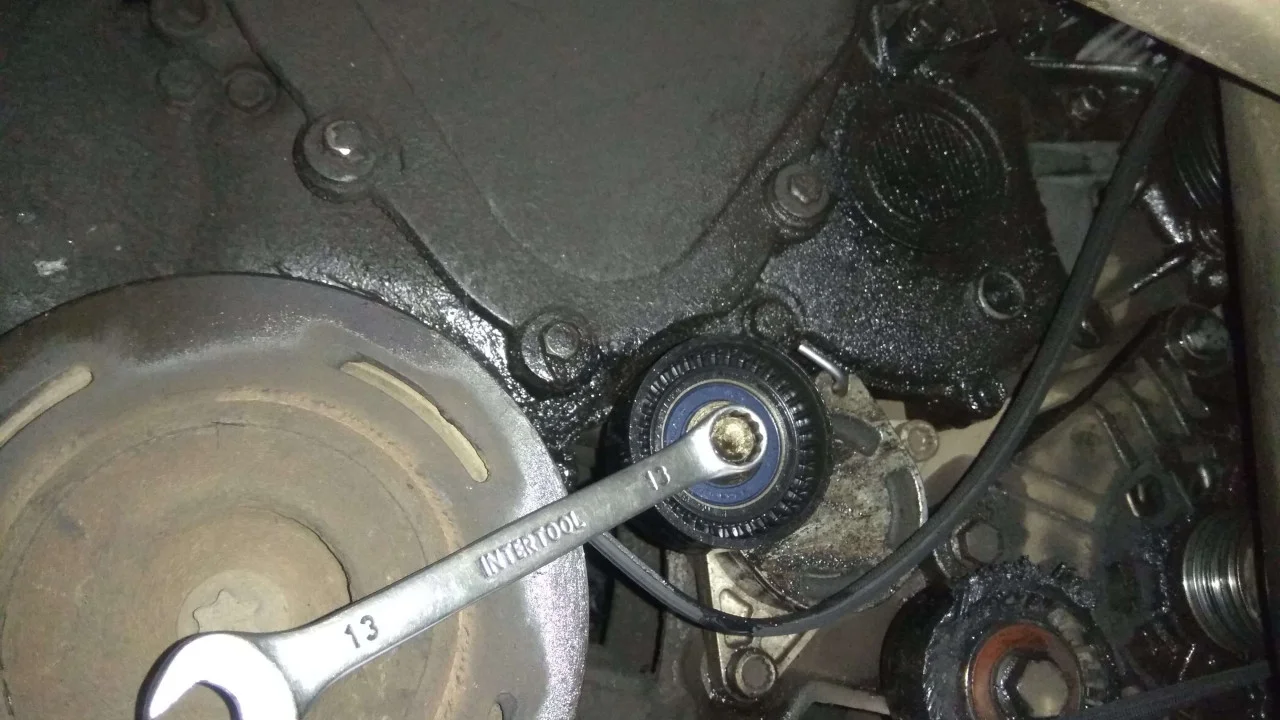

Ключом на 13 мм поворачиваем натяжной ролик по часовой стрелке, ослабляя натяжку ремня. Снимаем остаток ремня генератора.

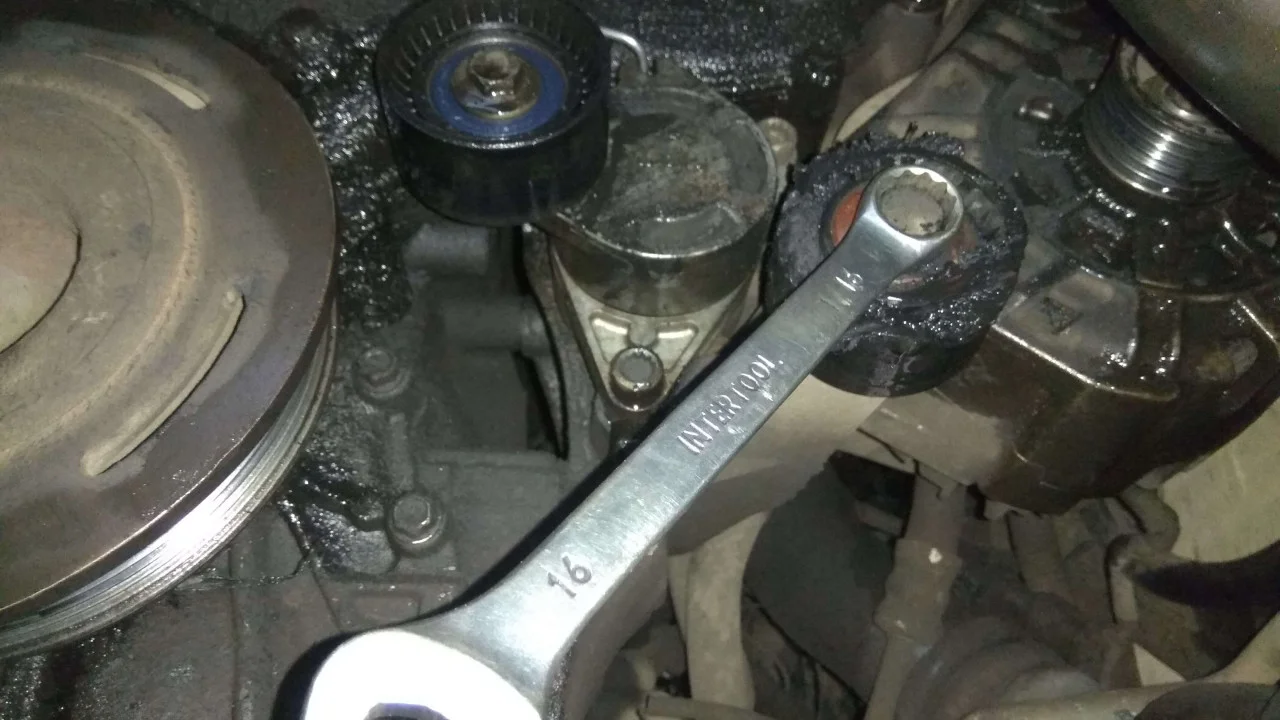

Ключом на 16 мм откручиваем крепежный болт заклинившего обводного ролика и снимаем ролик.

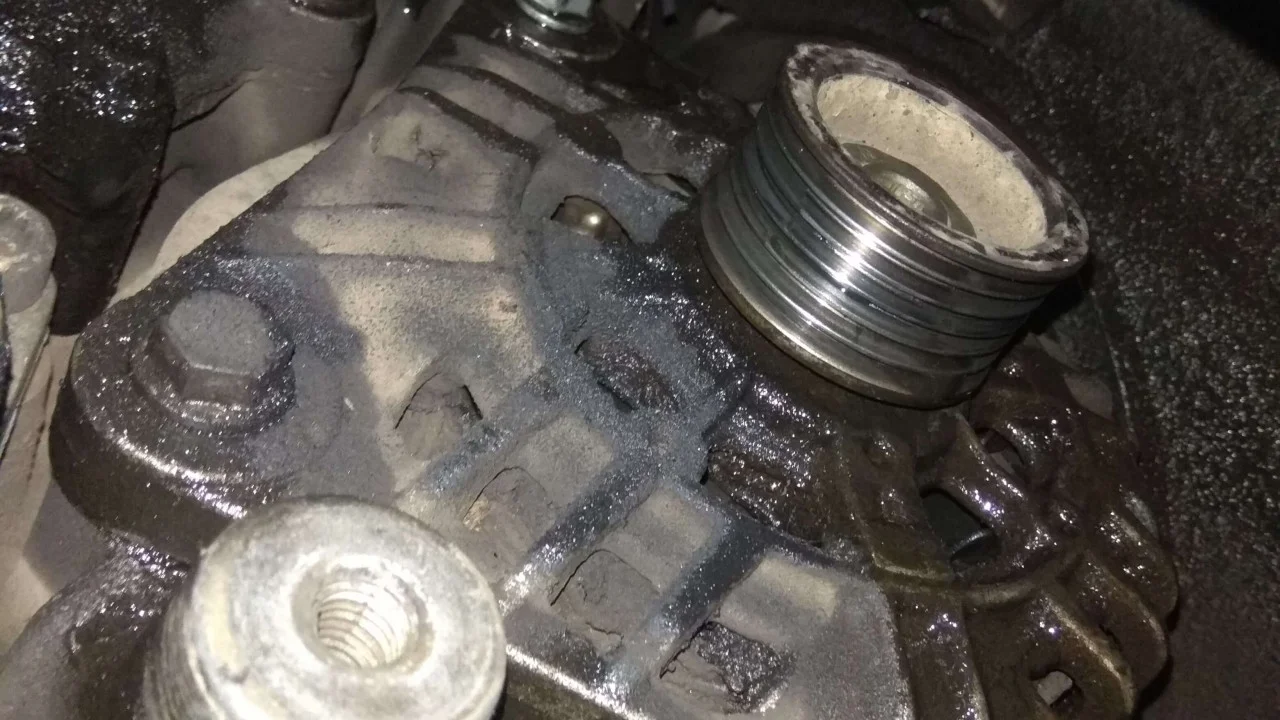

Осматриваем состояние шкива генератора. Владелец автомобиля предупредил, что шкив стоит не родной и имеет меньше ручейков, чем на остальных шкивах. Поэтому мы пересчитали количество ручейков на шкиве генератора и приобрели необходимый ремень генератора. Вместо 6РК мы будем устанавливать ремень 5РК.

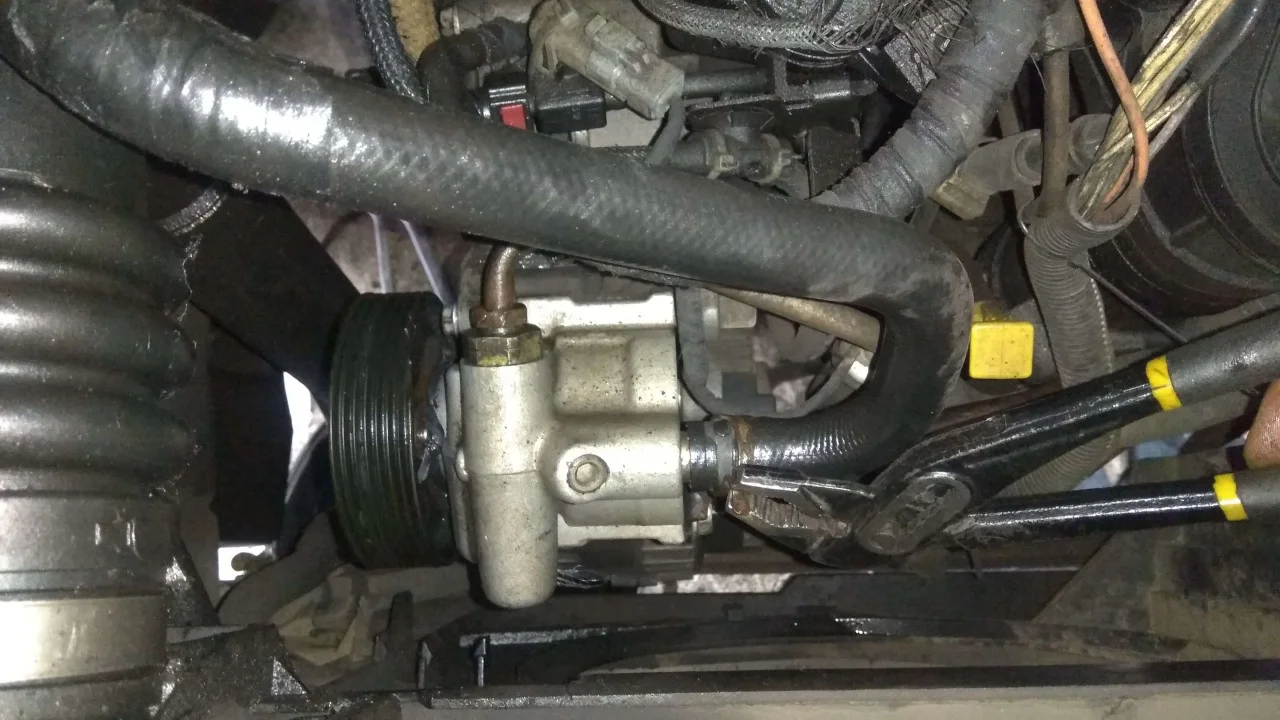

Теперь приступаем к снятию гидроусилителя руля. Пассатижами или специальным съемником сжимаем хомут патрубка подачи масла в ГУР и сдвигаем его в сторону.

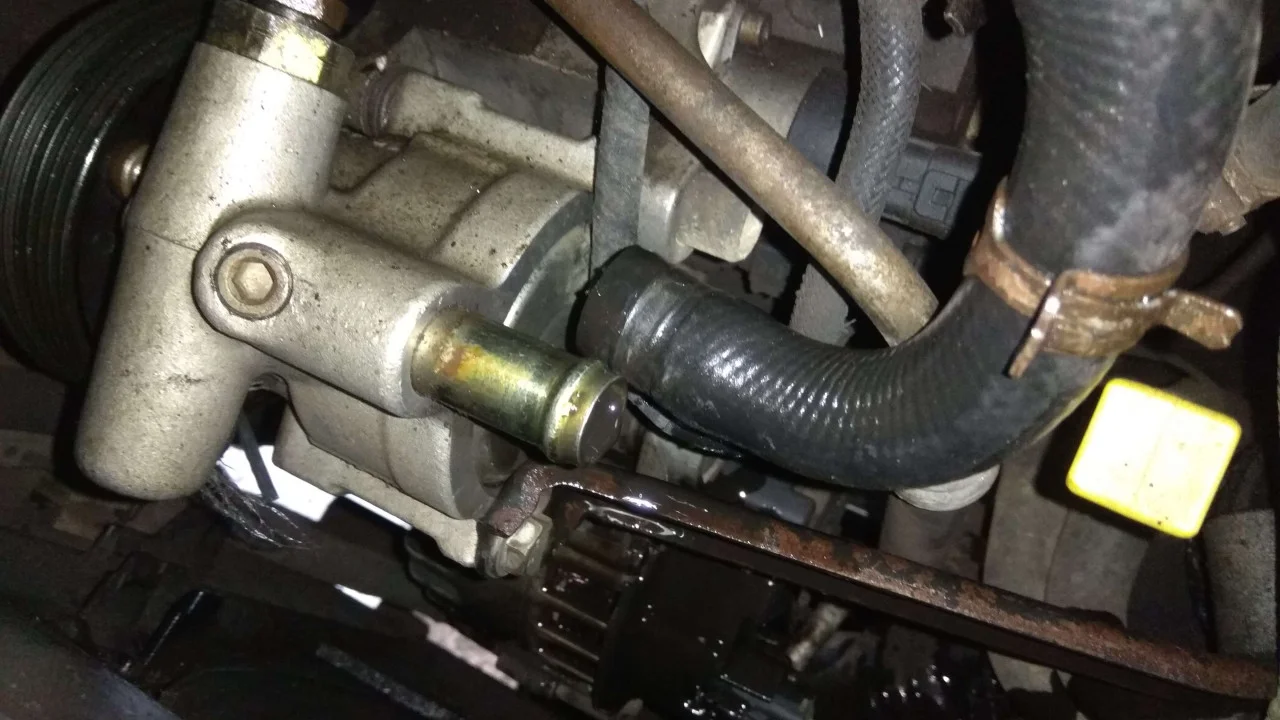

Стаскиваем патрубок с гидроусилителя. В нашем случае жидкости в рулевой системе уже не было, так как она вся вытекла через неисправный ГУР.

Но всё же, мы подставили под двигатель специальную емкость для отработанного масла.

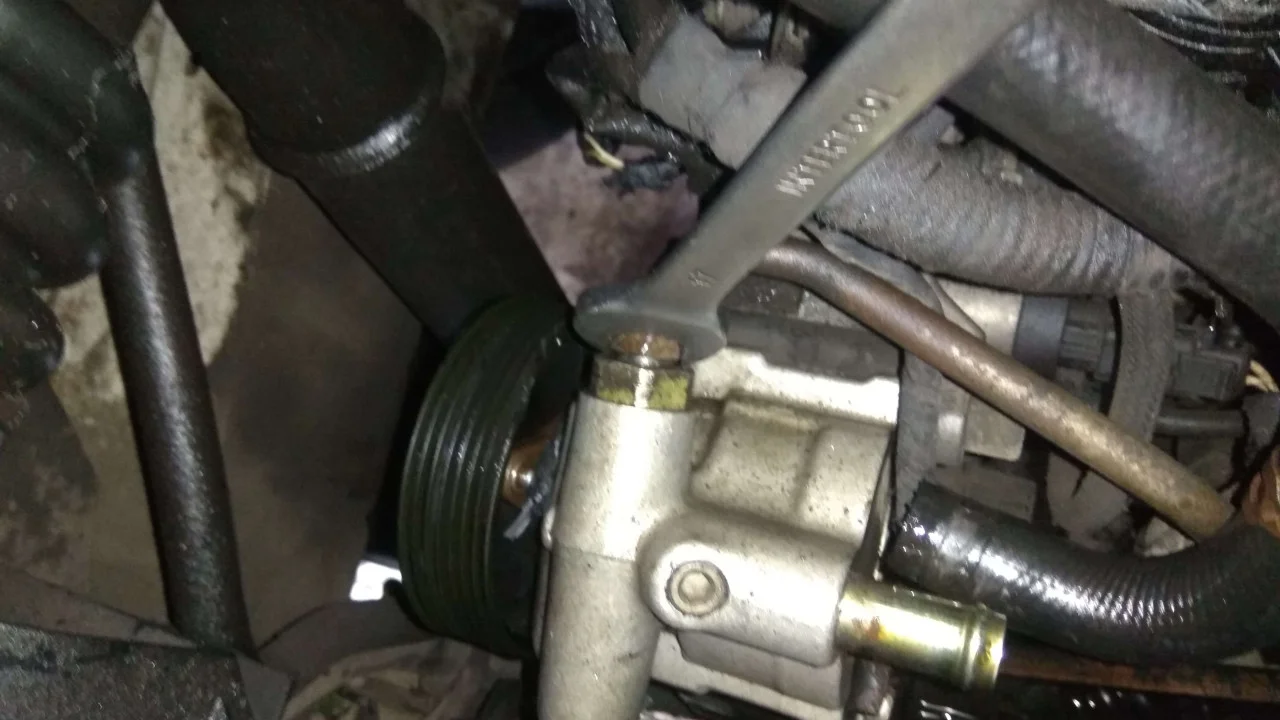

Ключом на 17 мм откручиваем от ГУРа трубку подачи масла на рулевую рейку.

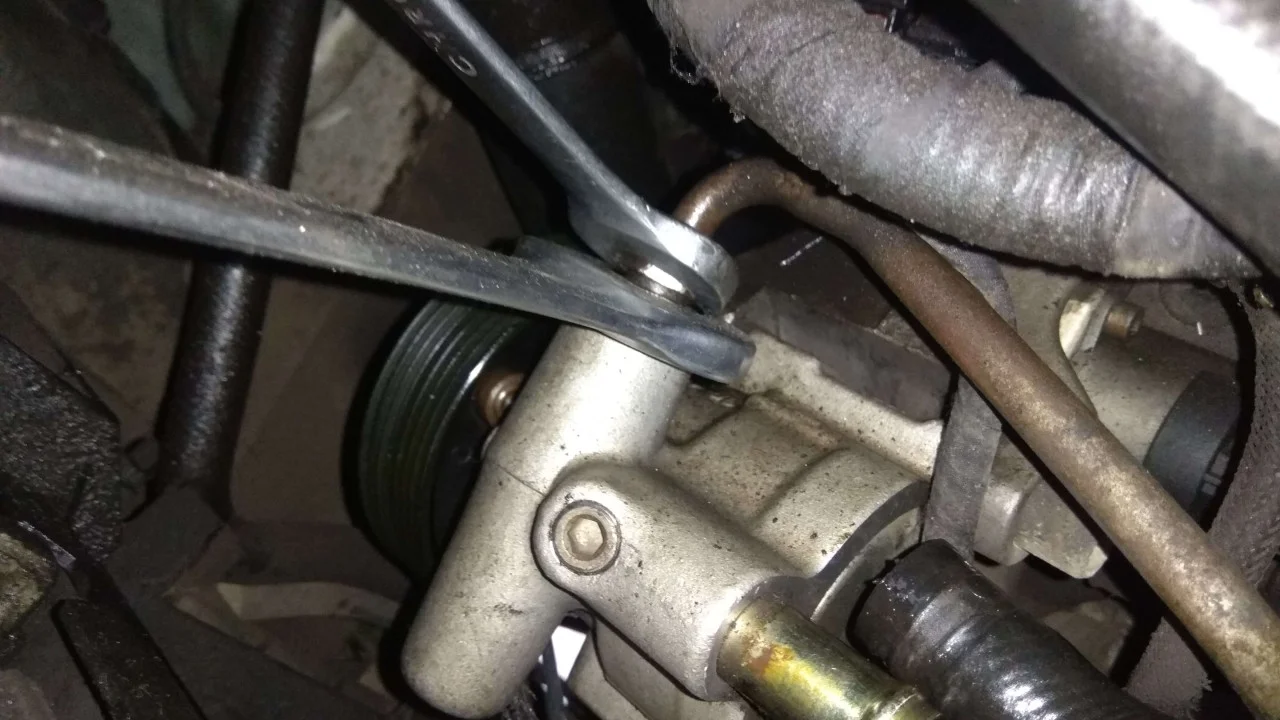

Если трубка начинает крутиться с большой гайкой, в которую она закручена, то необходимо воспользоваться ключом на 24 мм и придержать большую гайку.

Далее необходимо открутить три болта крепления шкива ГУРа. Заводские болты крепления имеют шляпки под ключ на 10 мм. У нас же один болт уже был заменен и пришлось воспользоваться ключом на 13 мм.

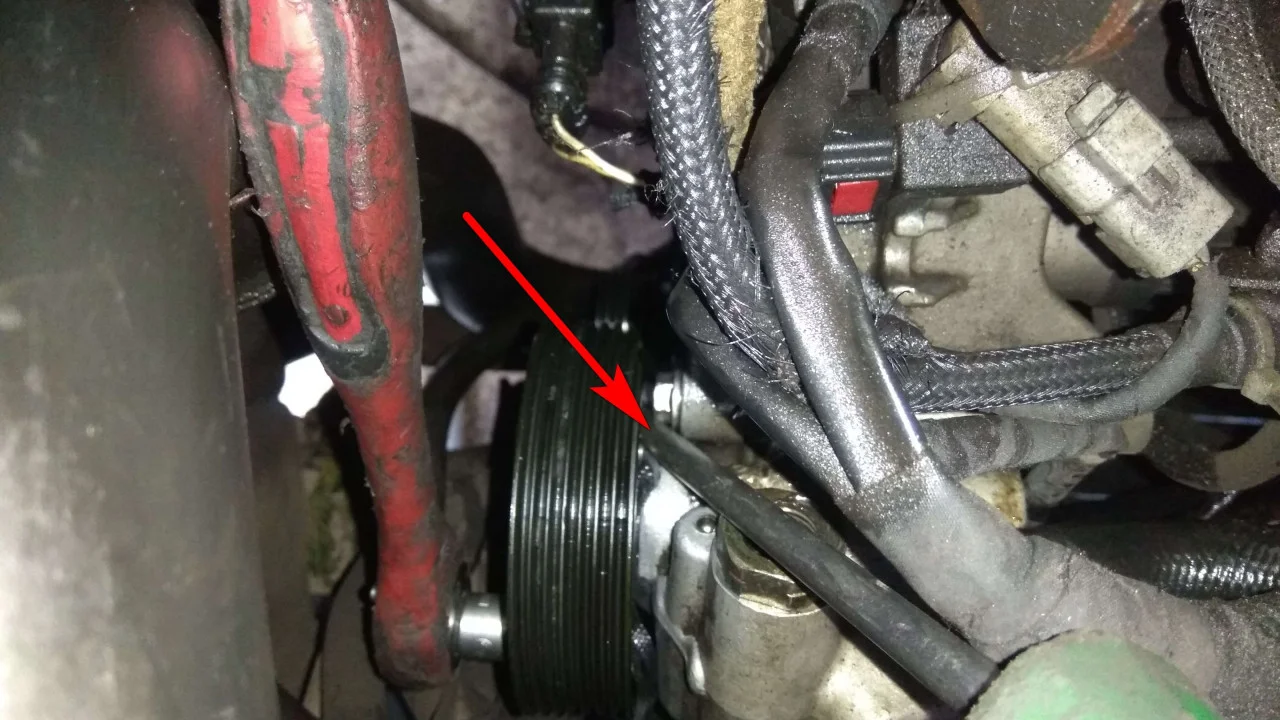

Для того, чтобы зафиксировать шкив гидроусилителя руля нам необходимо воспользоваться большой отверткой. Она очень хорошо становиться между шкивом и ГУРом. И фиксирует шкив за крепежный болт самого шкива.

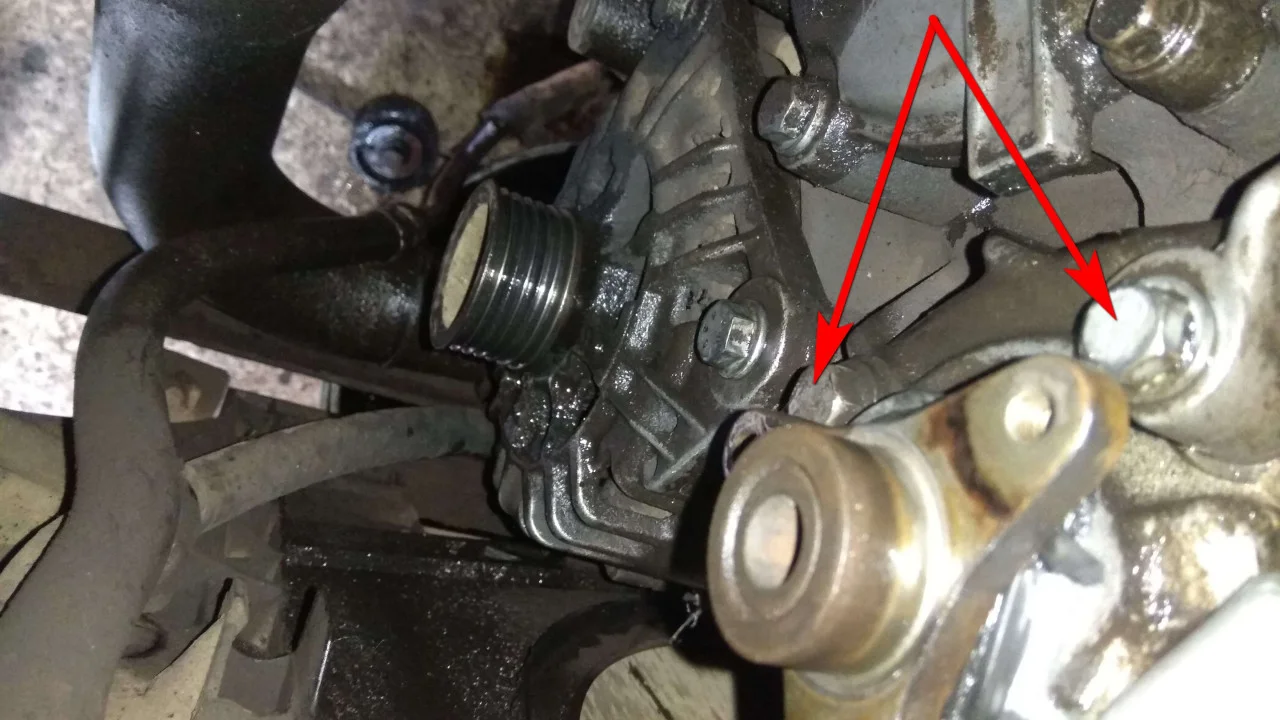

Сняли шкив и откручиваем за ним два крепежных болта гидроусилителя. Используем ключ на 12 мм.

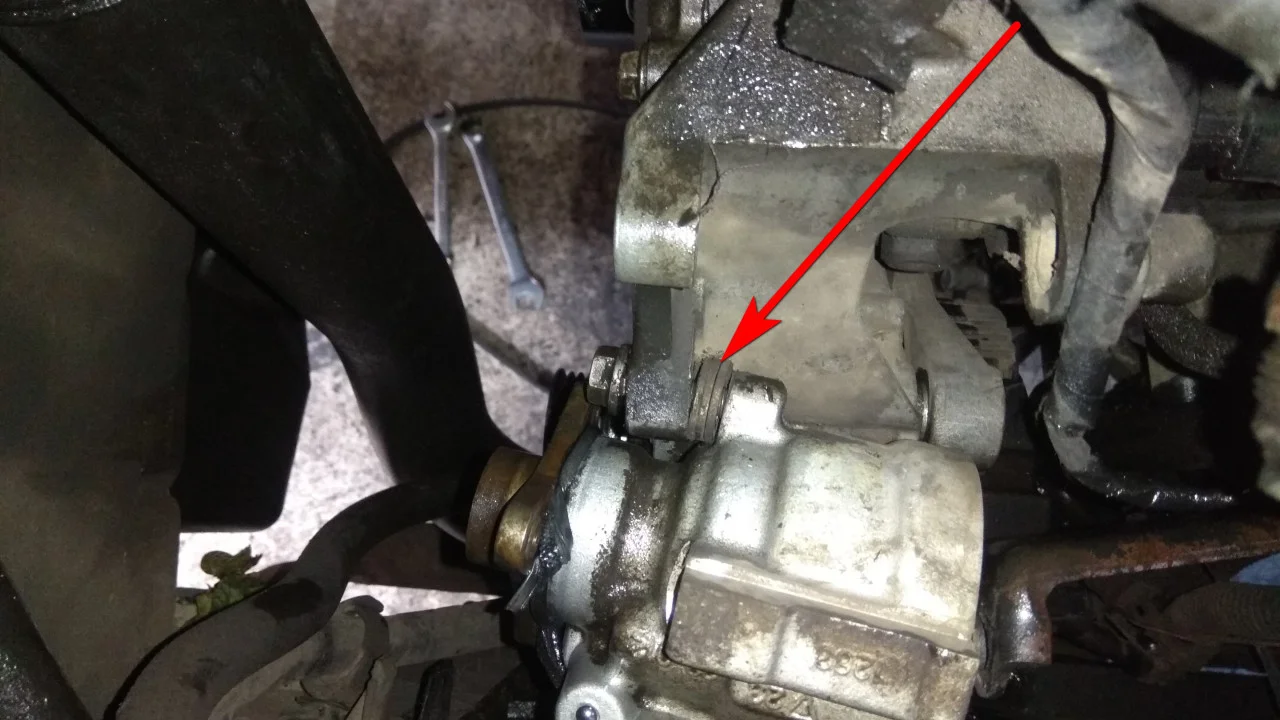

И с другой стороны усилителя откручиваем болт крепления кронштейна поддержки. Также используем ключ на 12 мм.

Обращаем внимание, что между кронштейном и гуром могут быть установлены проставочные шайбы, как и в нашем случае. Поэтому не теряем их и при сборке устанавливаем обратно, если будет нужно.

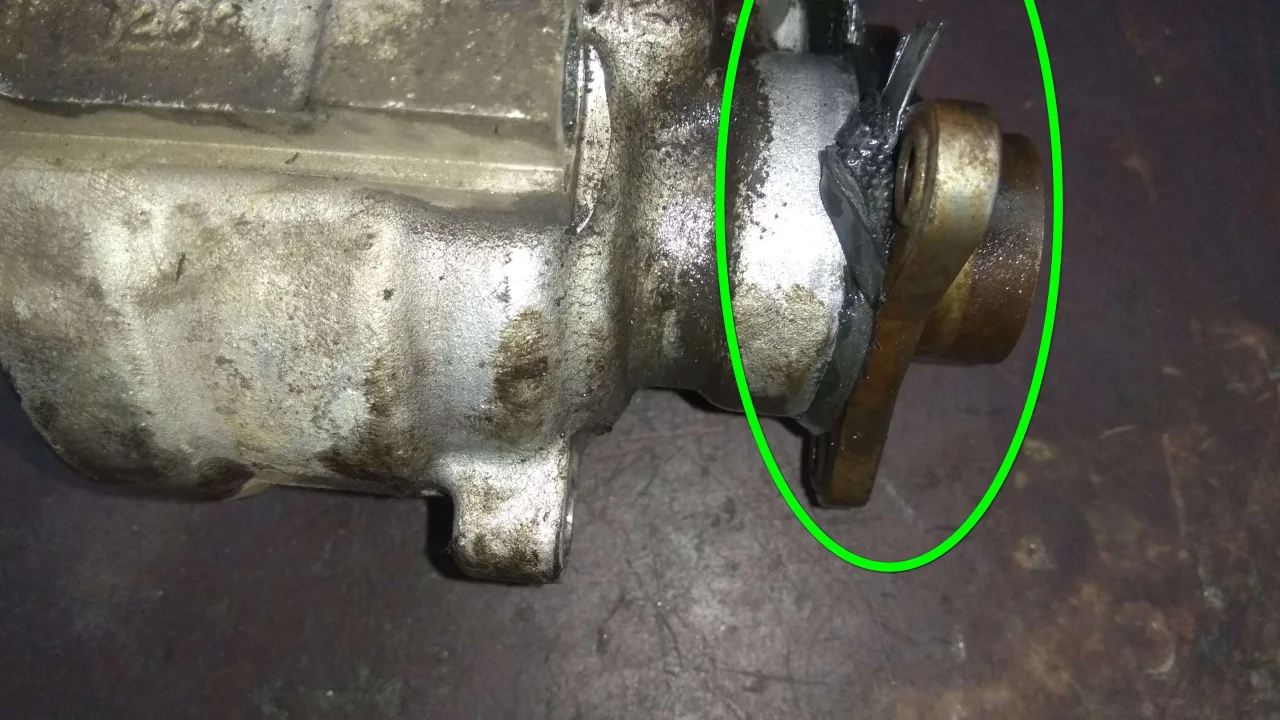

Сняли ГУР и видим остатки ремня подмотанные под шкив. Это и привело гидроусилитель в неисправность.

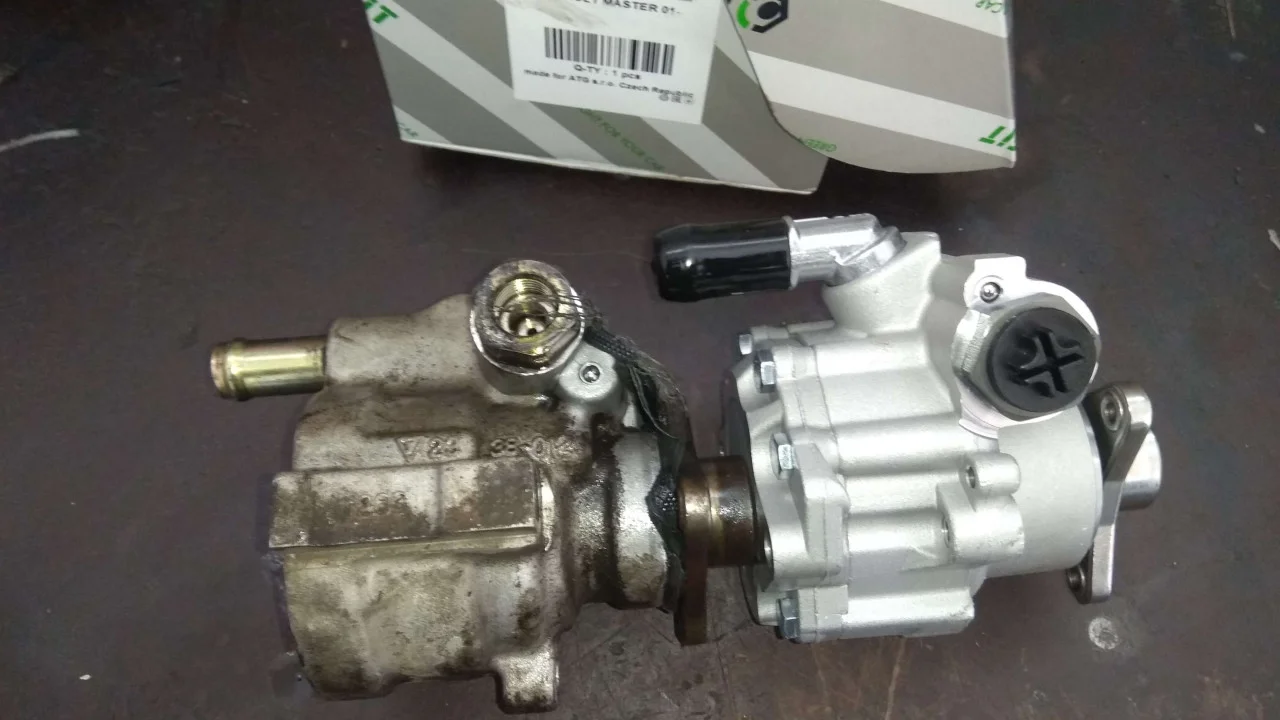

Сравниваем снятый гидроусилитель руля с новым. Мы приняли решение устанавливать ГУР фирмы Profit.

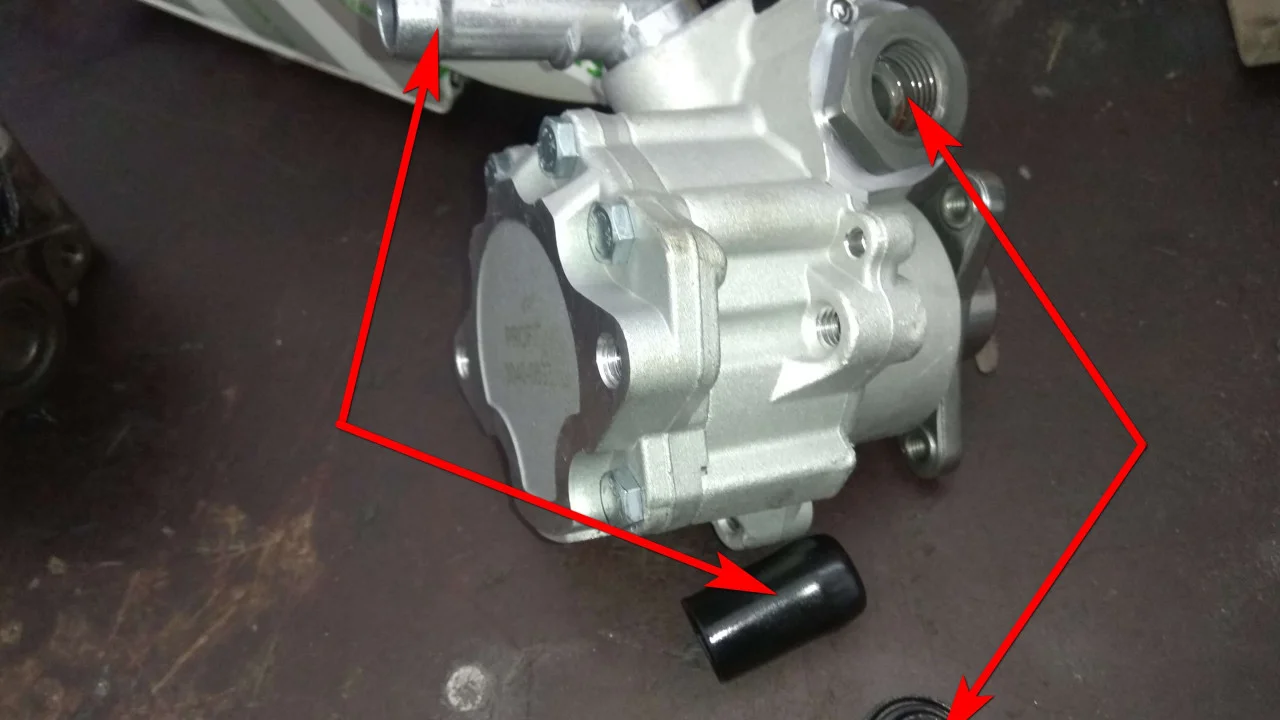

Снимаем с нового гидроусилителя руля транспортировочные заглушки. Лучше это сделать на столе, так как после установки ГУРа будет не совсем удобно снимать заглушки.

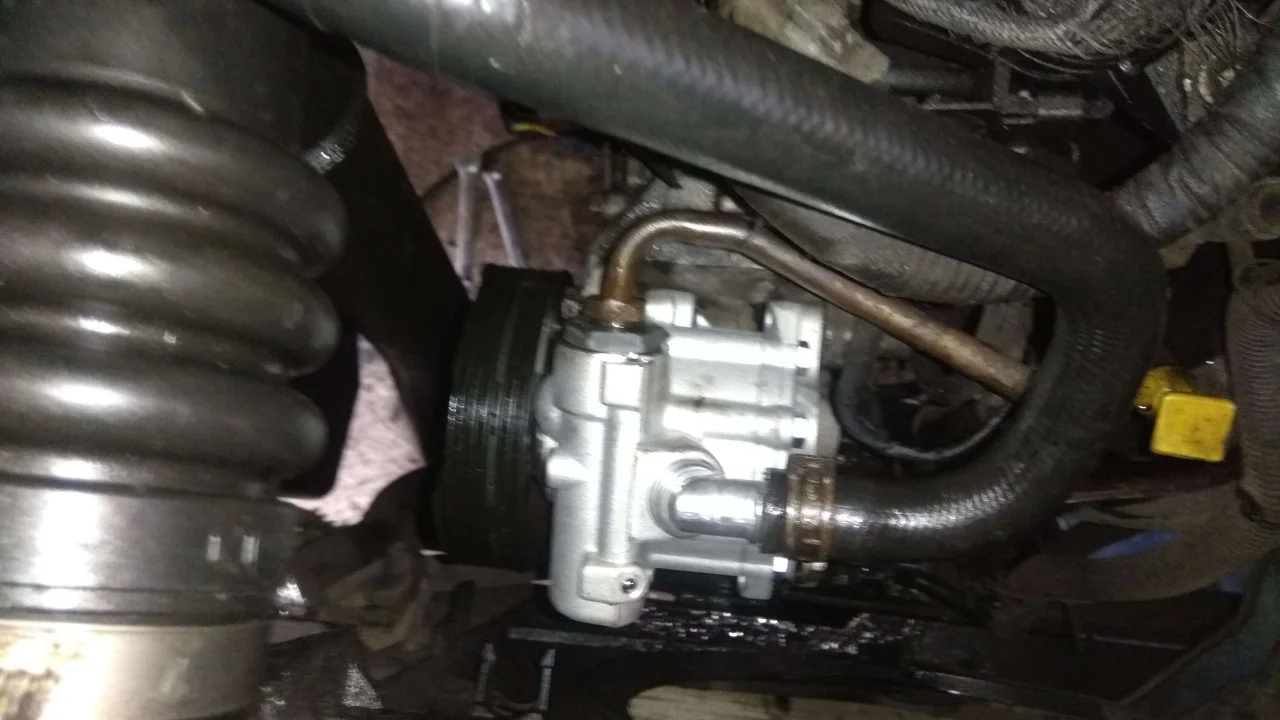

Устанавливаем на двигатель новый гидроусилитель и закручиваем все крепежные болты.

Прикручиваем шкив ГУРа и подсоединяем все открученные ранее трубки и шланги.

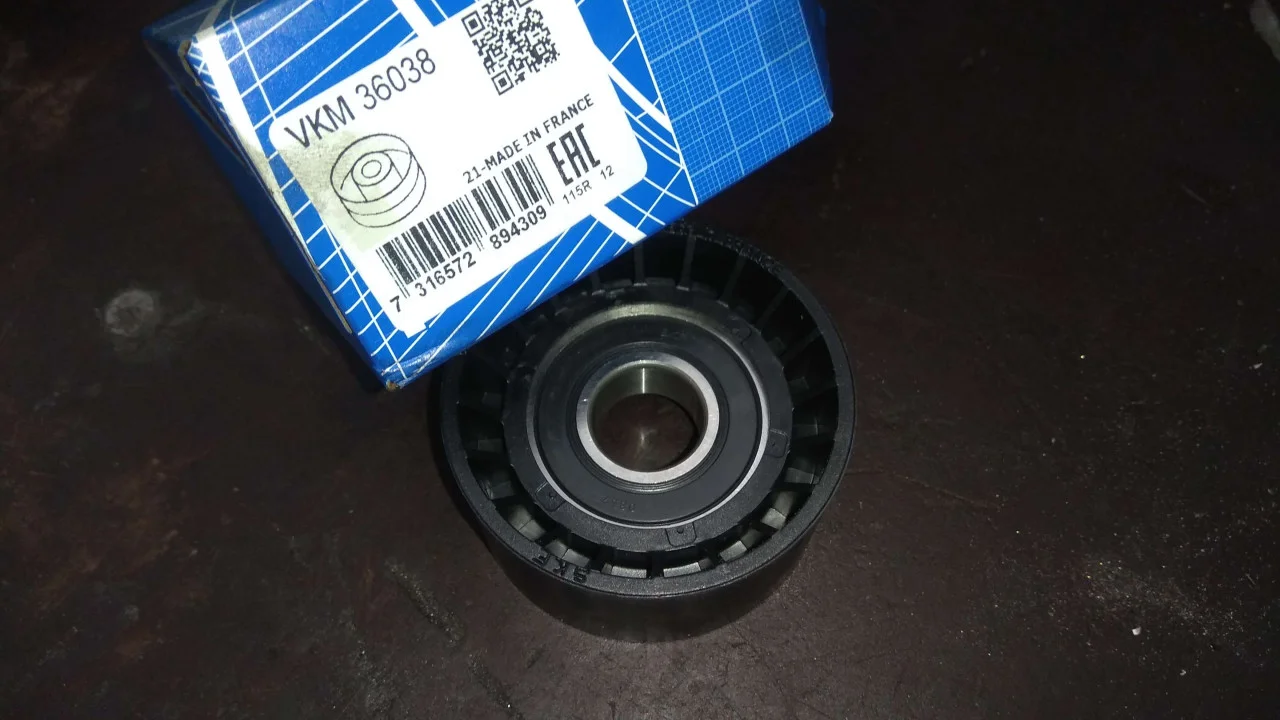

Устанавливаем новый обводной ролик ремня генератора.

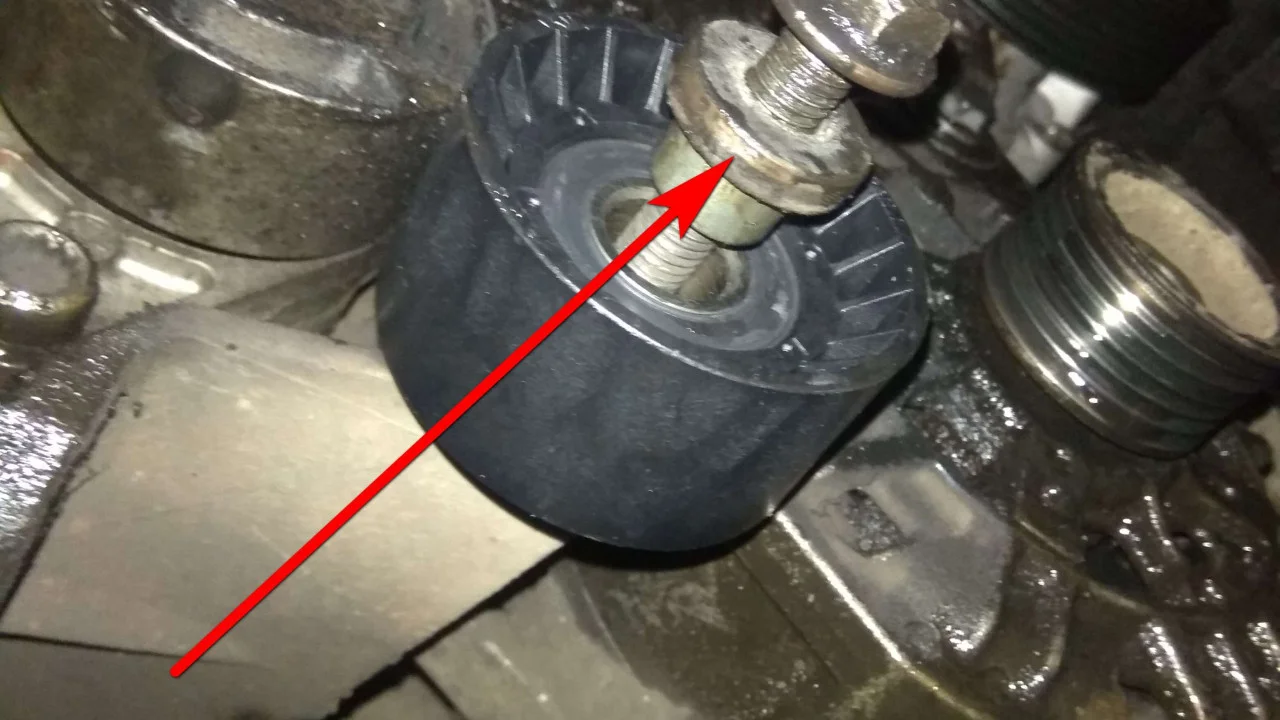

Обращаем внимание, что ролик должен прикручиваться через центрирующую шайбу, которую необходимо снять со старого ролика.

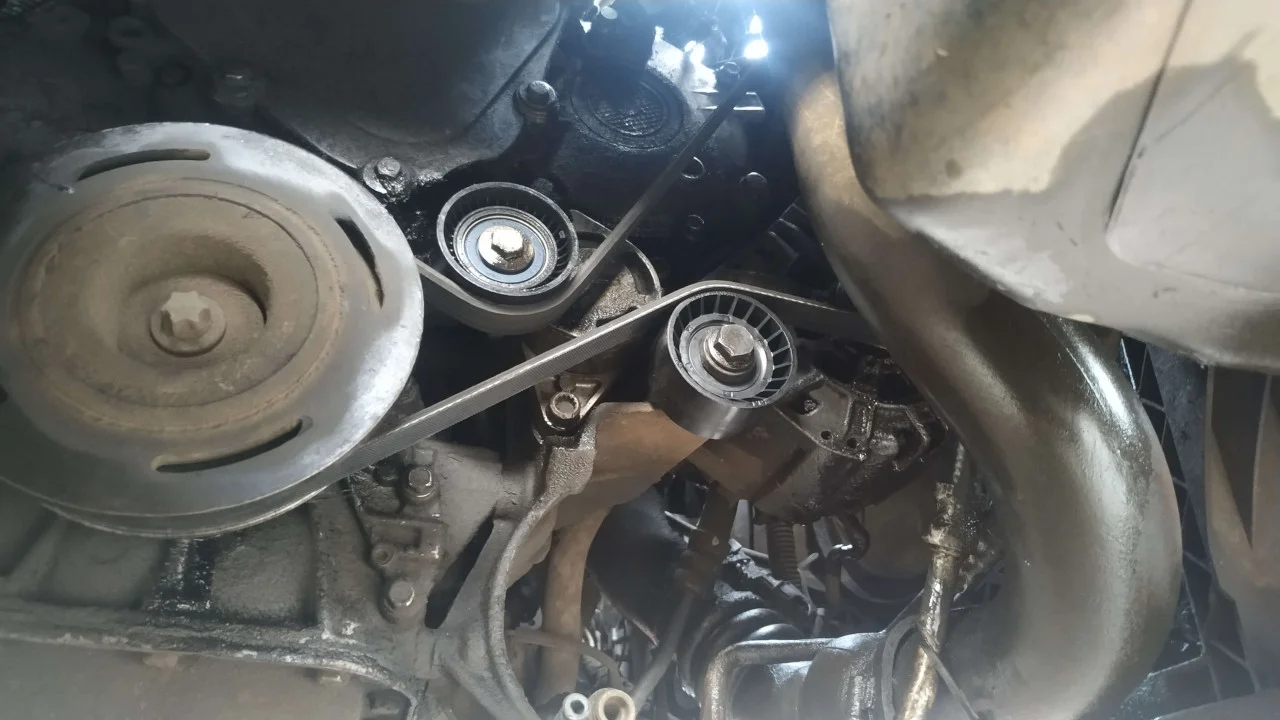

Устанавливаем новый ремень генератора, внимательно проверяя, чтобы он правильно сел на все шкивы.

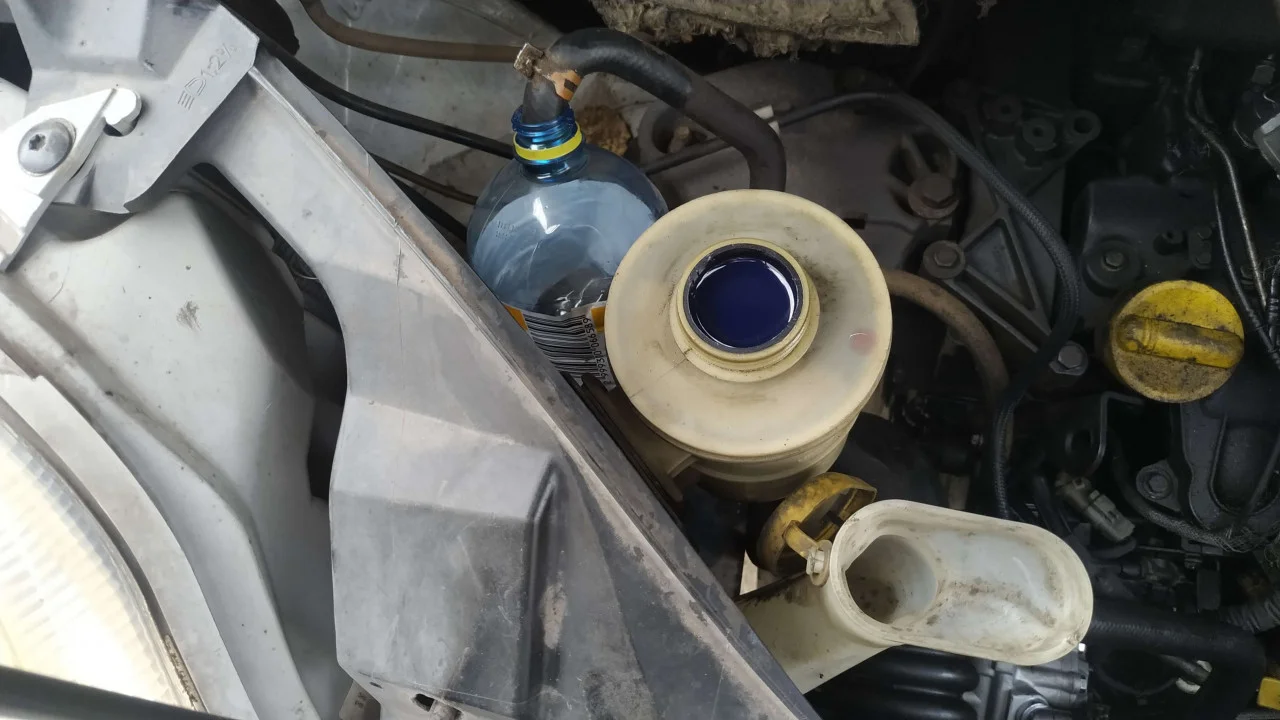

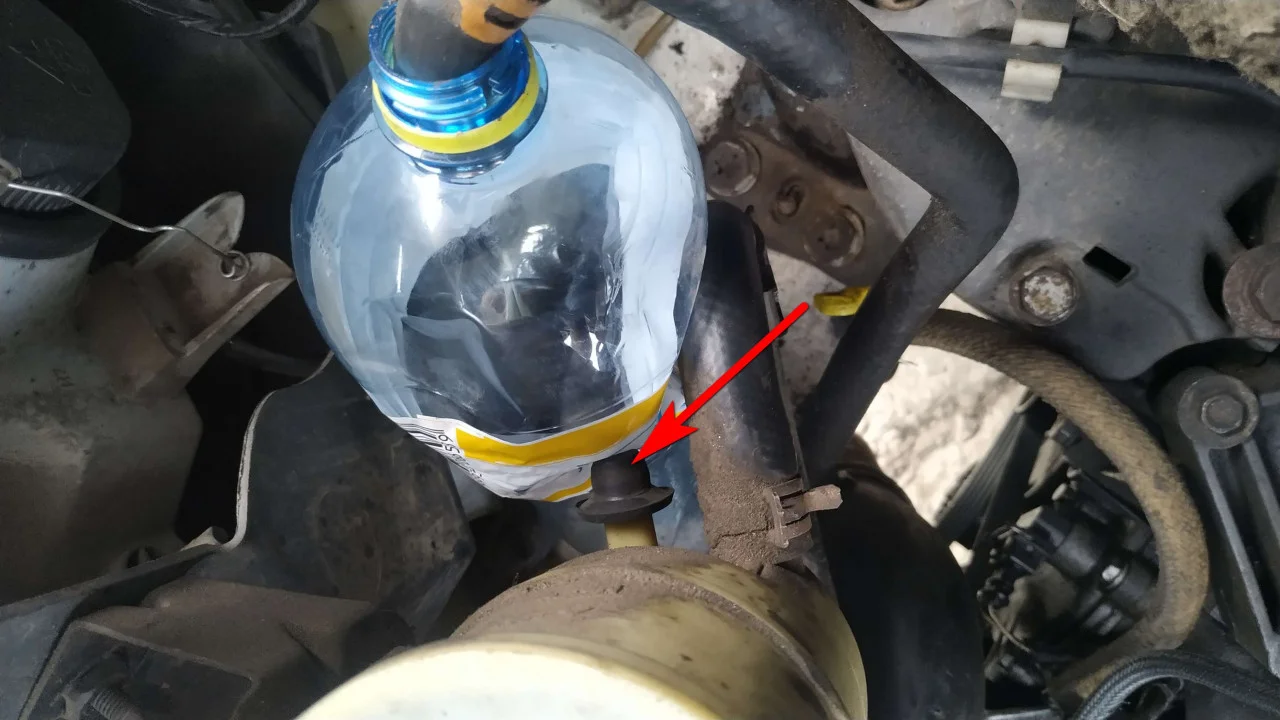

Далее нам необходимо промыть гидравлическую систему усилителя руля. Для этого мы снимаем с расширительного бачка шланг обратки и засовываем его в пустую бутылку или любую другую емкость для отработанного масла. А на бачок устанавливаем заглушку.

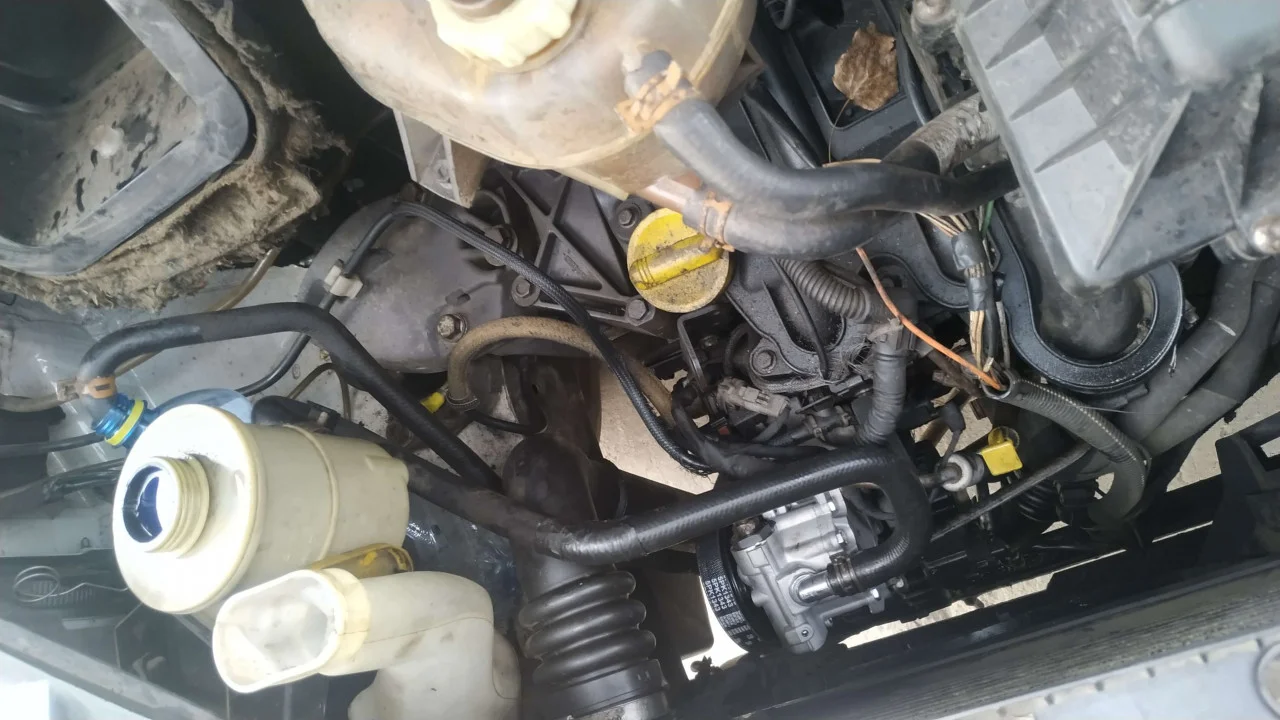

Заливаем в расширительный бачок жидкость для ГУРа до самой заливной горловины.

Запускаем двигатель. Новая жидкость с расширительного бачка будет выдавливать старую грязную жидкость в бутылку. Но для данной процедуры лучше взять помощника, потому что жидкость сильно быстро будет уходить с бачка, а Гур не должен работать без жидкости. Поэтому помощник будет по команде запускать и глушить двигатель, а вы должны успевать доливать новую жидкость. По окончанию промывки устанавливаем в бачке необходимый уровень жидкости.
