Замена рулевой рейки Ауди 100
Подробный фотоотчет о том, как поменять рулевую рейку Ауди 100. В данном примере рассматривается замена рейки на авто A100 / S4 с двигателем AAN.
Перед тем как приступить к процессу замены, убедитесь, что переборка рулевой рейки не понадобится. Под конец процедуры может придется долить в бачок гидроусилителя руля жидкость.
Можно использовать либо оригинал с артикулом G004000M2 или, как вариант, ее аналог — Febi M6162. В конце фото-инструкции указаны основные моменты затяжки болтов и номера уплотнительных колечек по VAG.

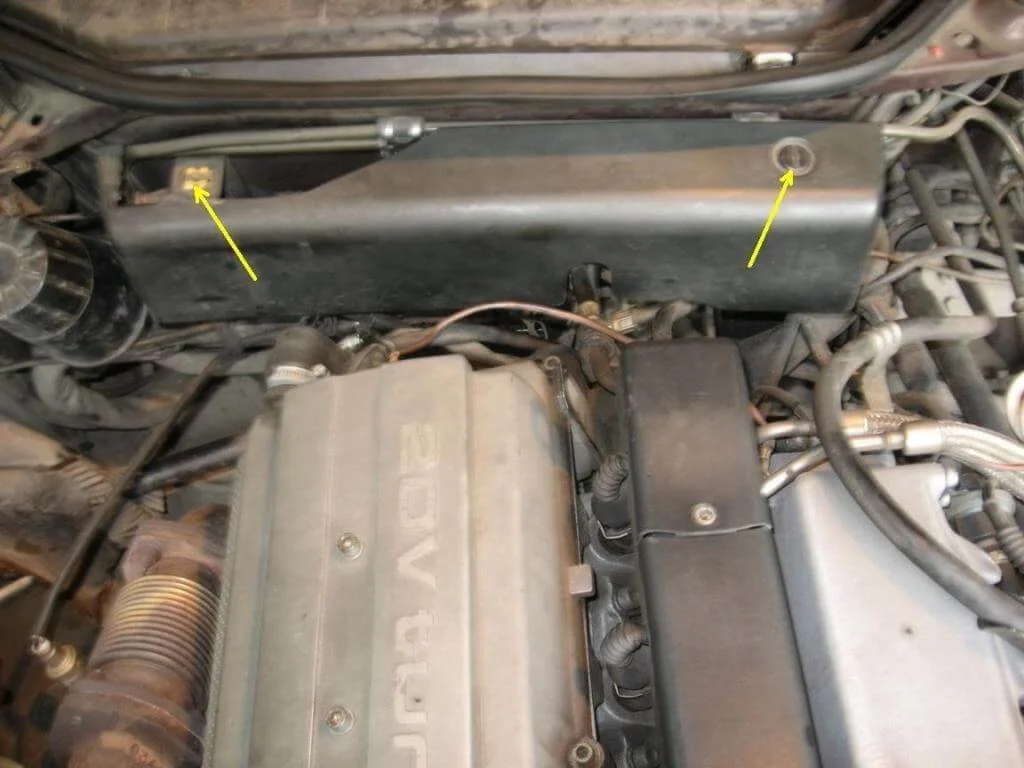

Начнем. Снимаем кожух, который закрывает разъемы моторного отсека. Для удобства работы отсоединяем разъемы от лямбда-зонда и от коммутаторов зажигания, отводим провода в сторону.
Затем следует вывернуть руль до упора вправо. Отгибаем уголки кронштейна, фиксирующие болты рулевых тяг от отворачивания.

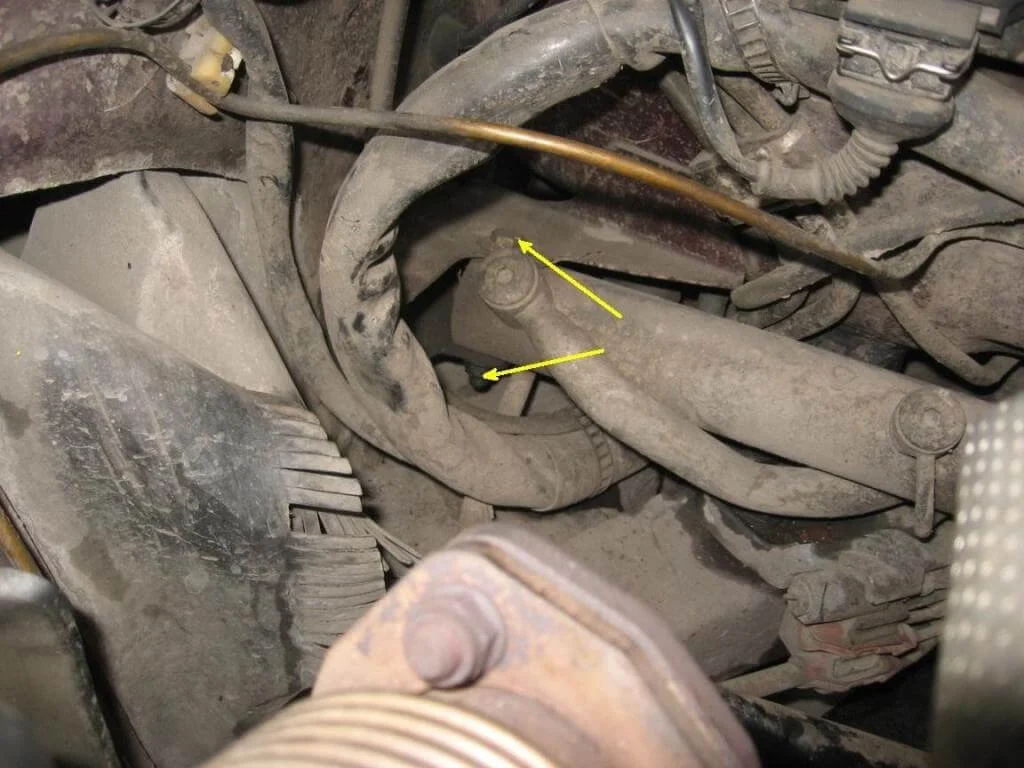

Откручиваем болты крепления рулевых тяг к рейке, а также болт крепления рулевого амортизатора.

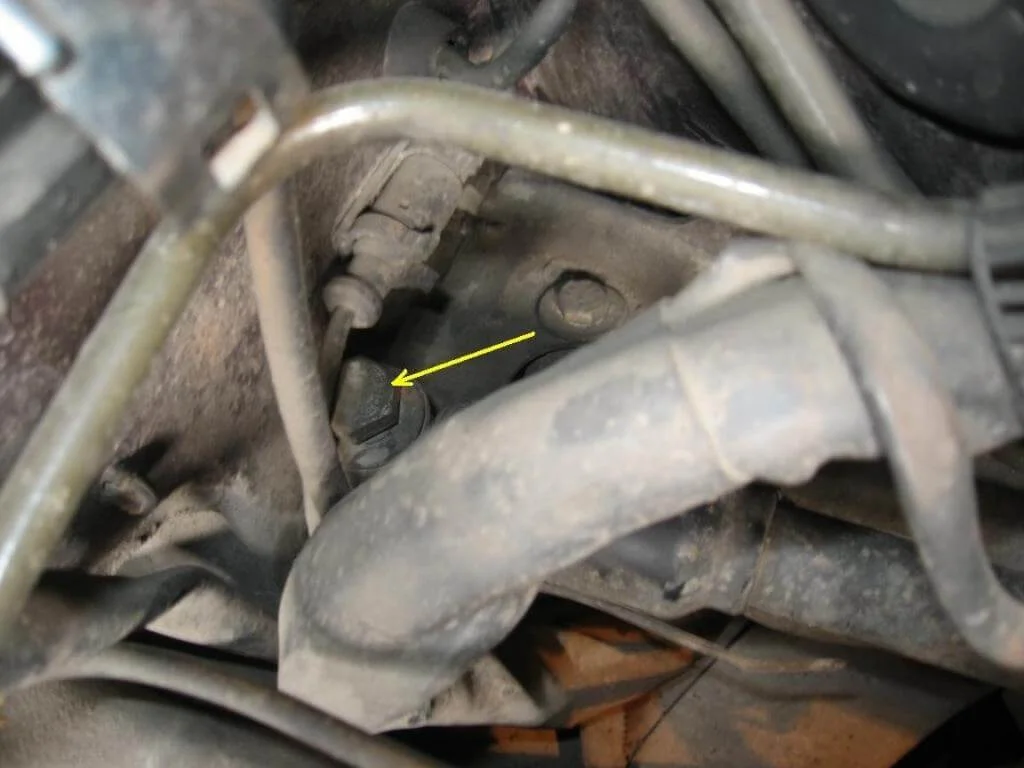

Далее необходимо открутить болт крепления рулевого амортизатора к кузову. Снимаем амортизатор, не теряйте проставочные втулки.
Отсоединяем рулевые тяги от рейки, отводим их в сторону. Правое колесо разворачиваем максимально вправо.

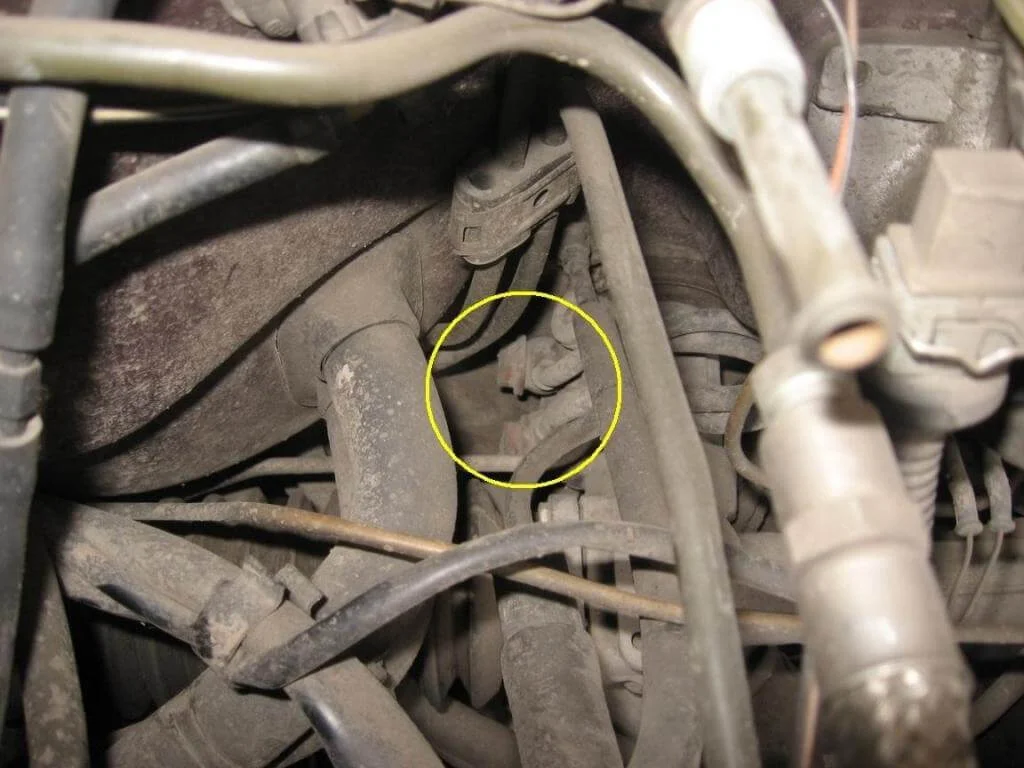

Чтобы открутить болты присоединения шлангов подачи и обратки жидкости ГУР к рейке, нужно получить доступ к болтам, отодвинув рейку.
Откручиваем правый болт крепления рейки к кузову, вынимаем его.

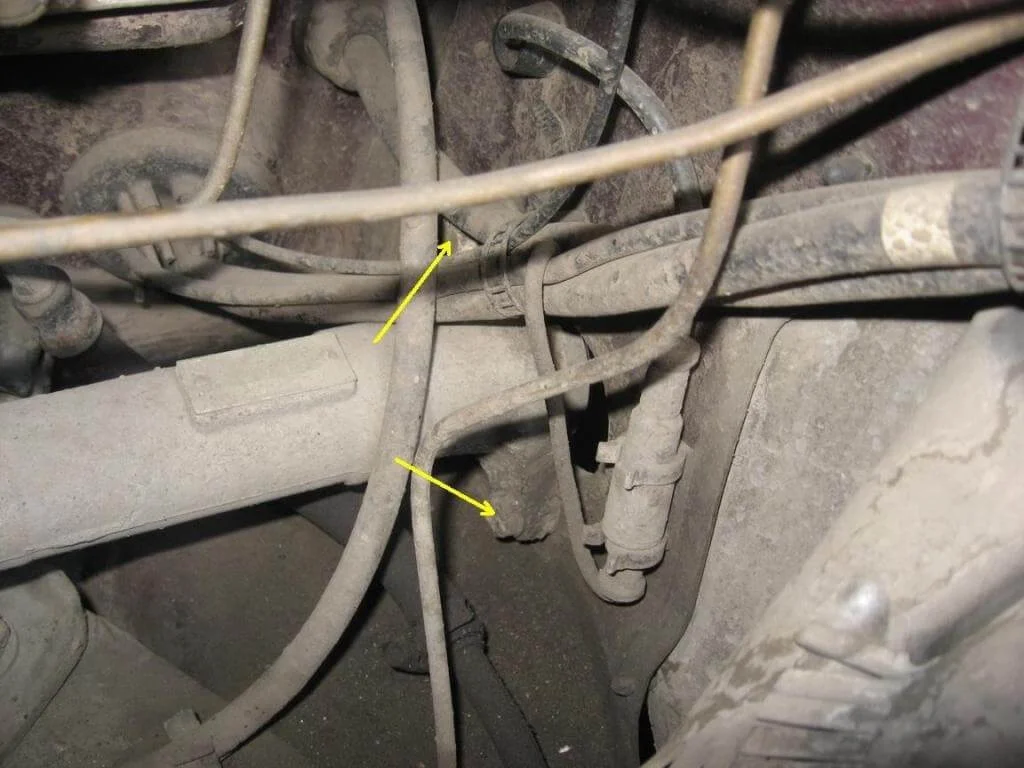

Откручиваем два болта крепления рейки к кузову слева.

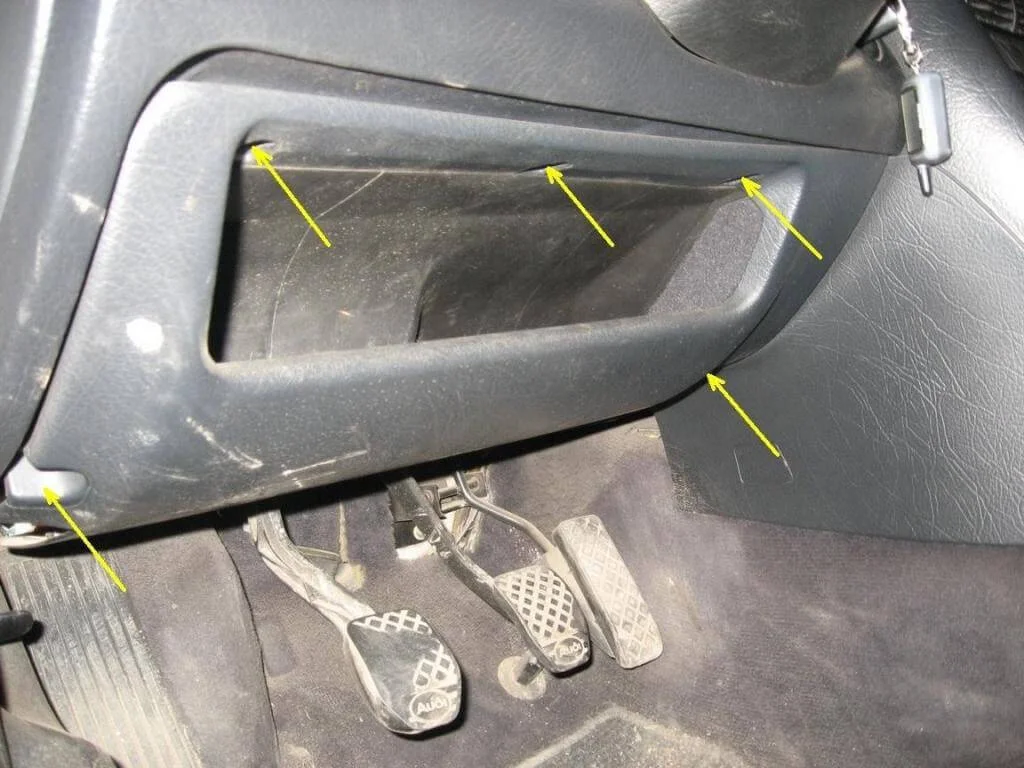

Следующим шагом переходим в салон. Откручиваем в салоне пять болтов крепления полки с водительской стороны и снимаем ее.

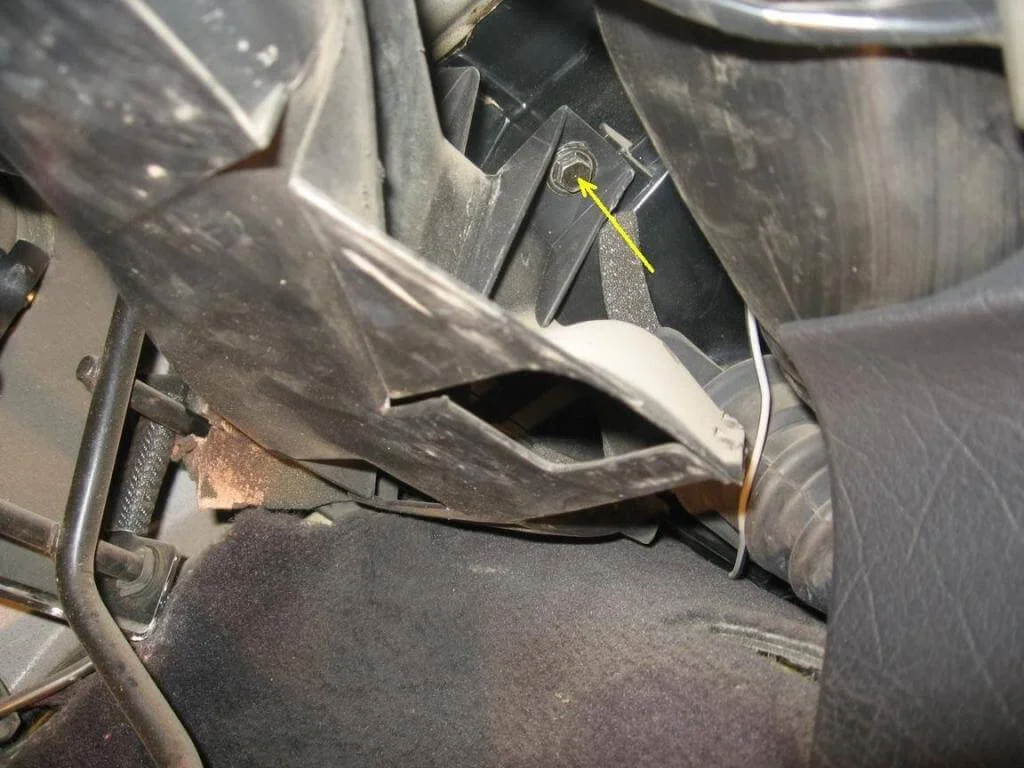

Для удобства работы снимается воздуховод, для этого откручиваем болт крепления воздуховода.

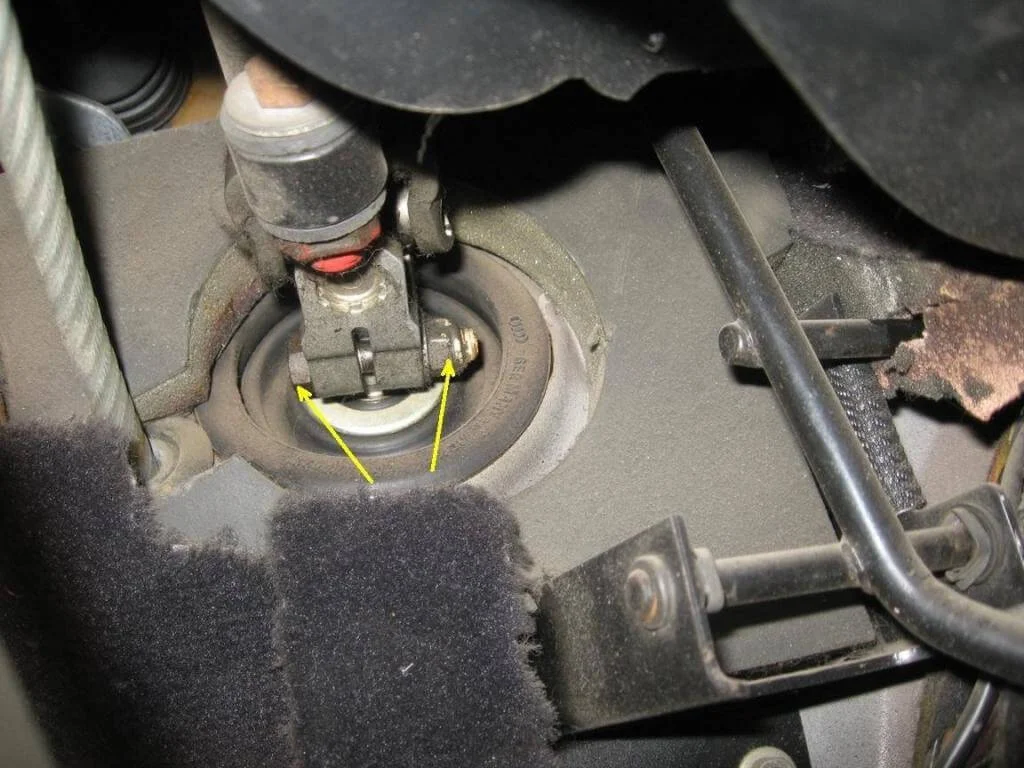

Откручиваем болт крепления рулевого кардана к валу рейки.
Вынимаем болт.

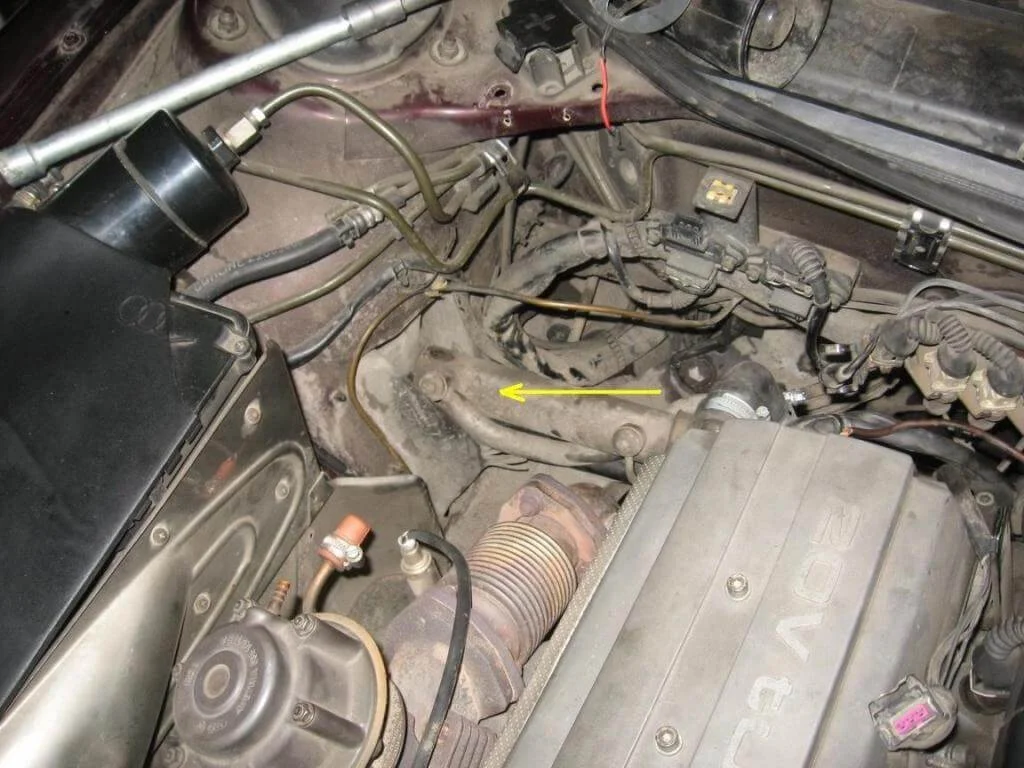

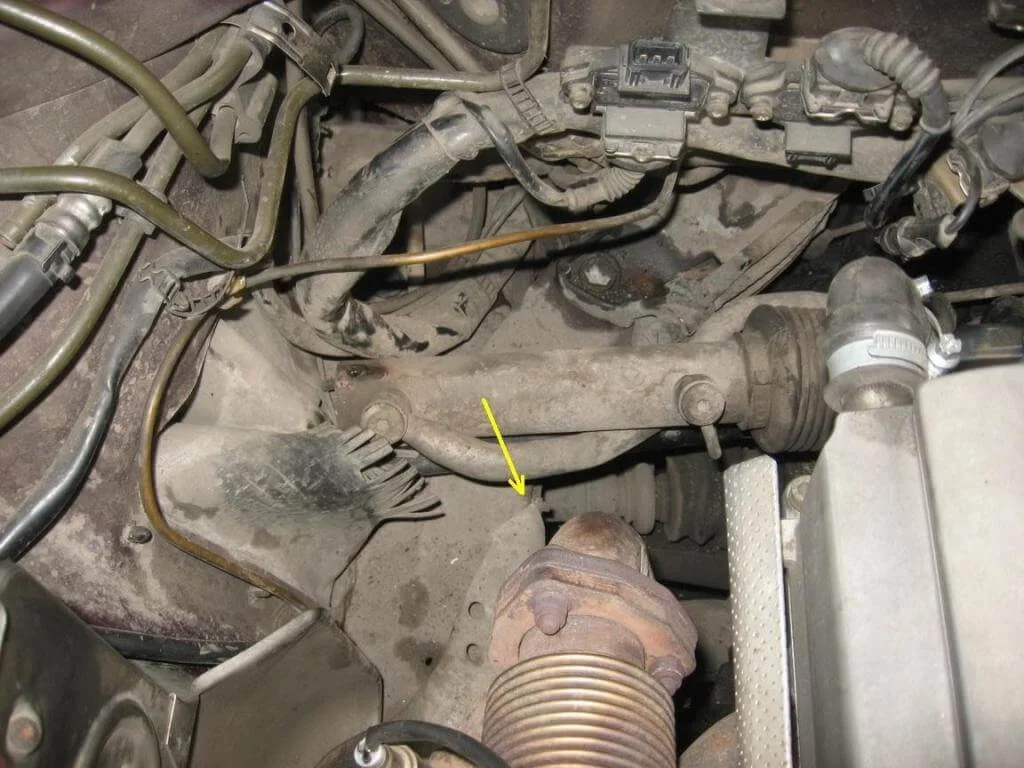

Выводим правую часть рейки из крепления к кузову.

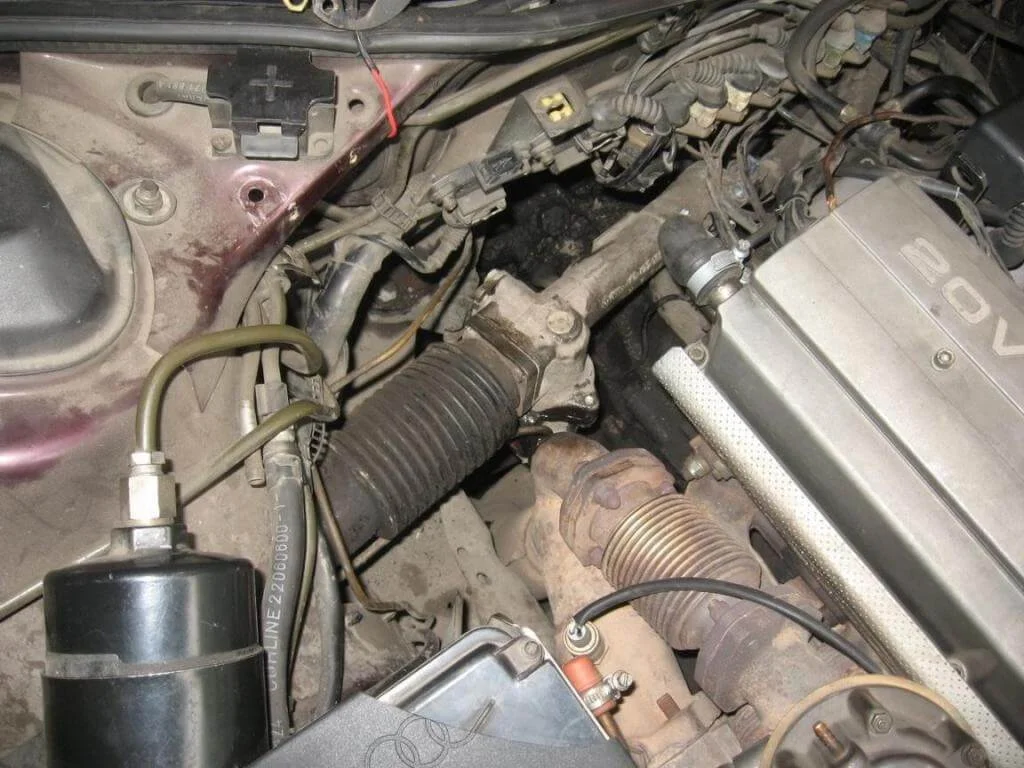

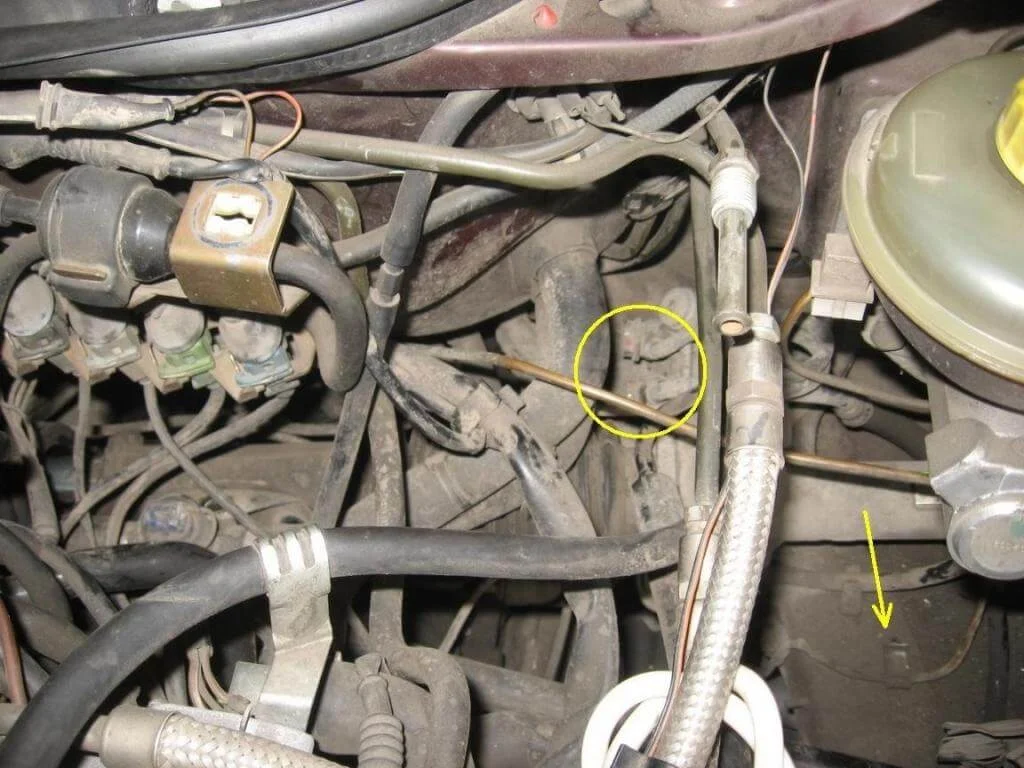

Затем отводим левую часть рейки от кузова, получаем тем самым доступ для откручивания болтов шлангов гидроусилителя руля.

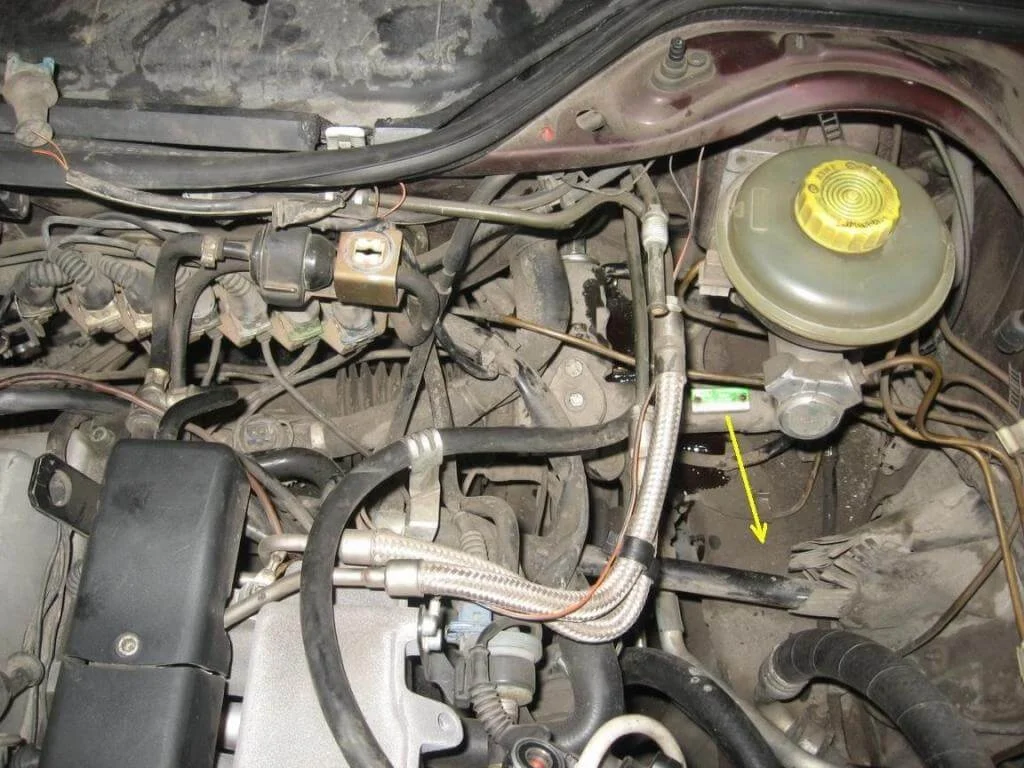

С помощью головки и удлинителя откручиваем болты шлангов гидроусилителя руля и отводим шланги в сторону.

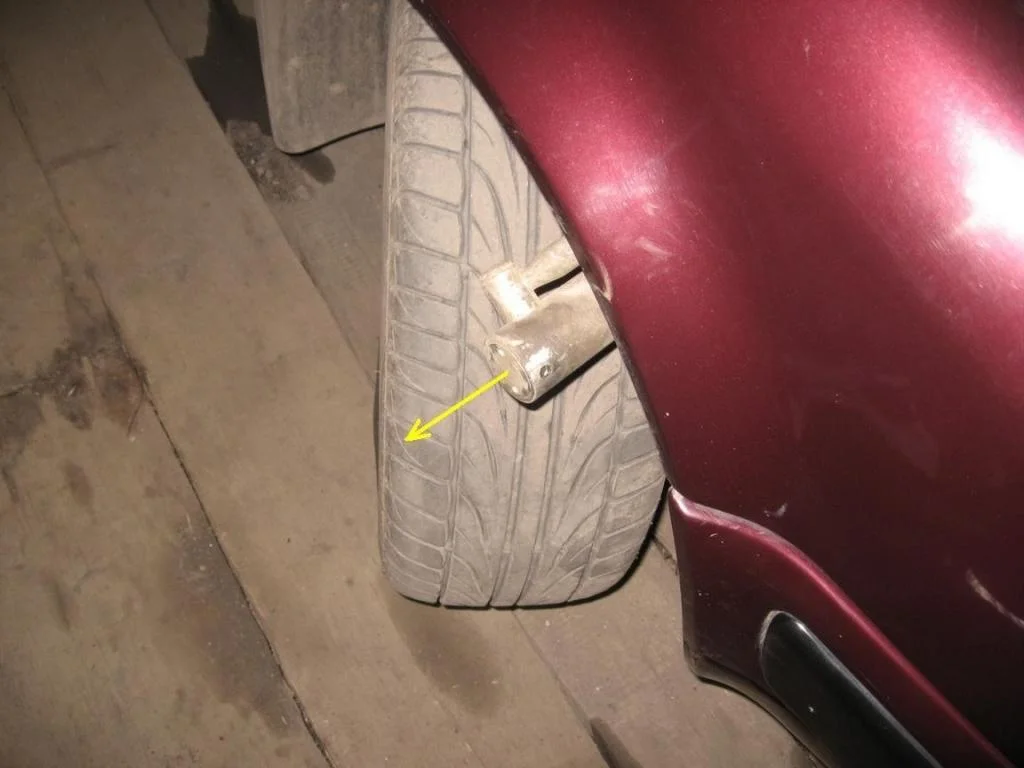

Теперь вынимаем рейку через отверстие для рулевой тяги в правой арке колеса.
Устанавливаем рейку в обратной последовательности.

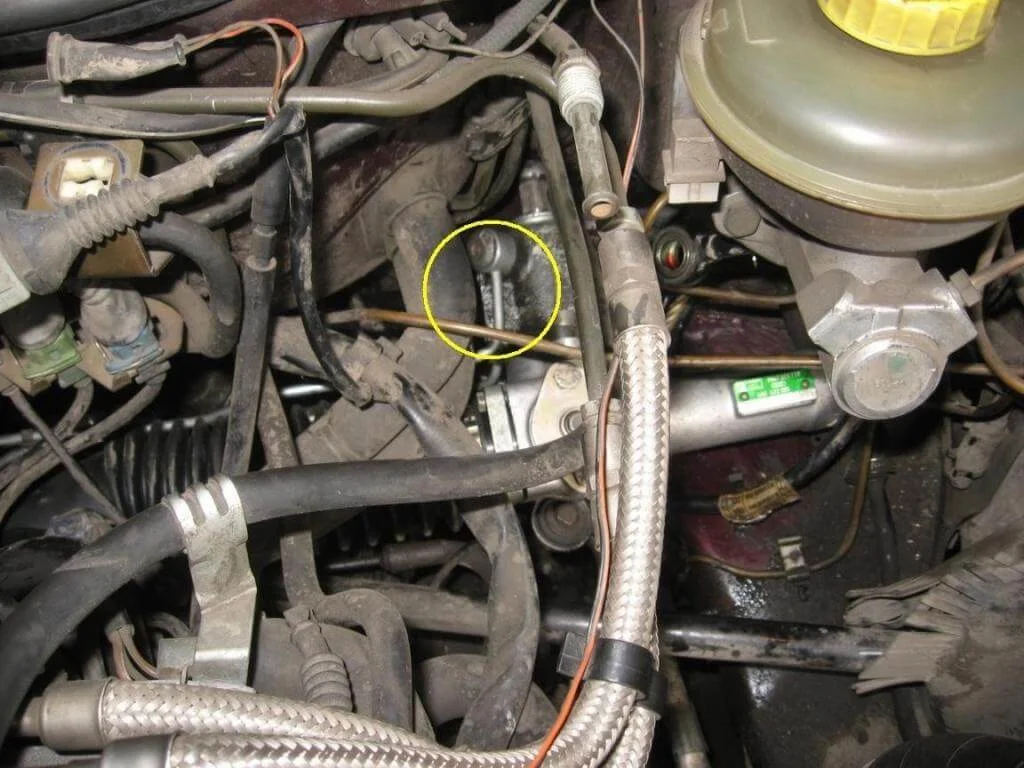

Шланги гидроусилителя руля прикручиваем к рейке, не забываем пи этом поменять медные и резиновые уплотнительные колечки на новые.

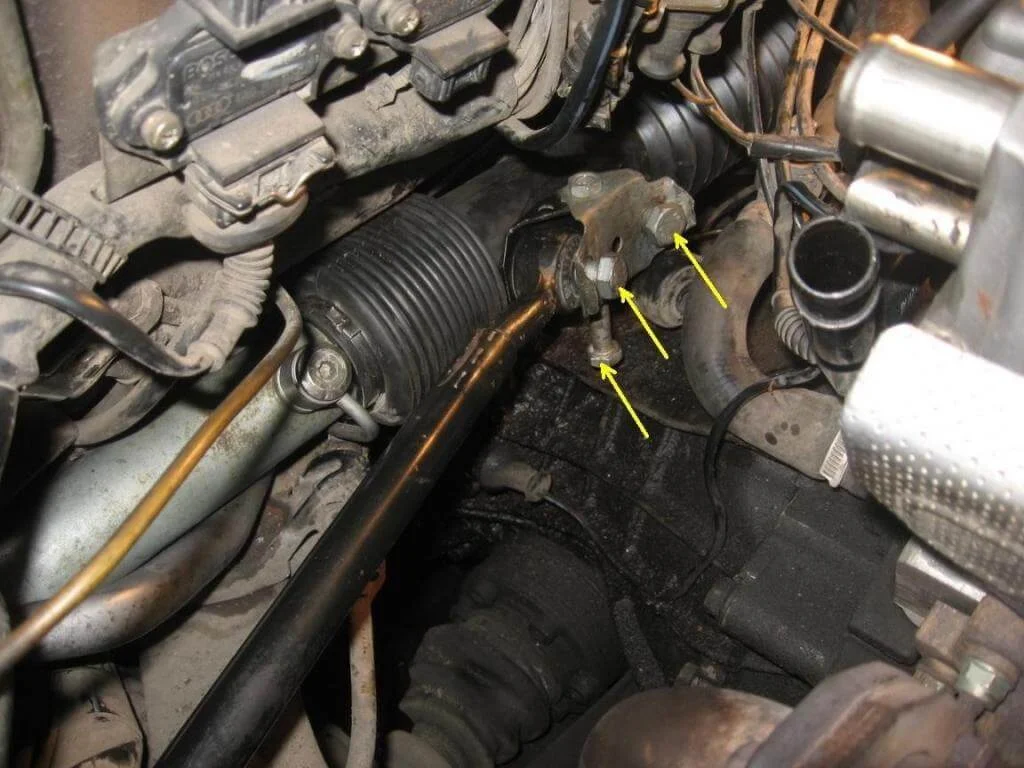

Кардан рулевого вала одеваем на вал рейки, совместив при этом шлицы. Прикручиваем рейку к кузову, рулевые тяги прикручиваем к рейке. Процесс попадания резьбы облегчается, если есть помощник чтобы покачивать рулевое колесо. Затягиваем болт крепления кардана рулевого вала. Собираем остальное в обратной последовательности.

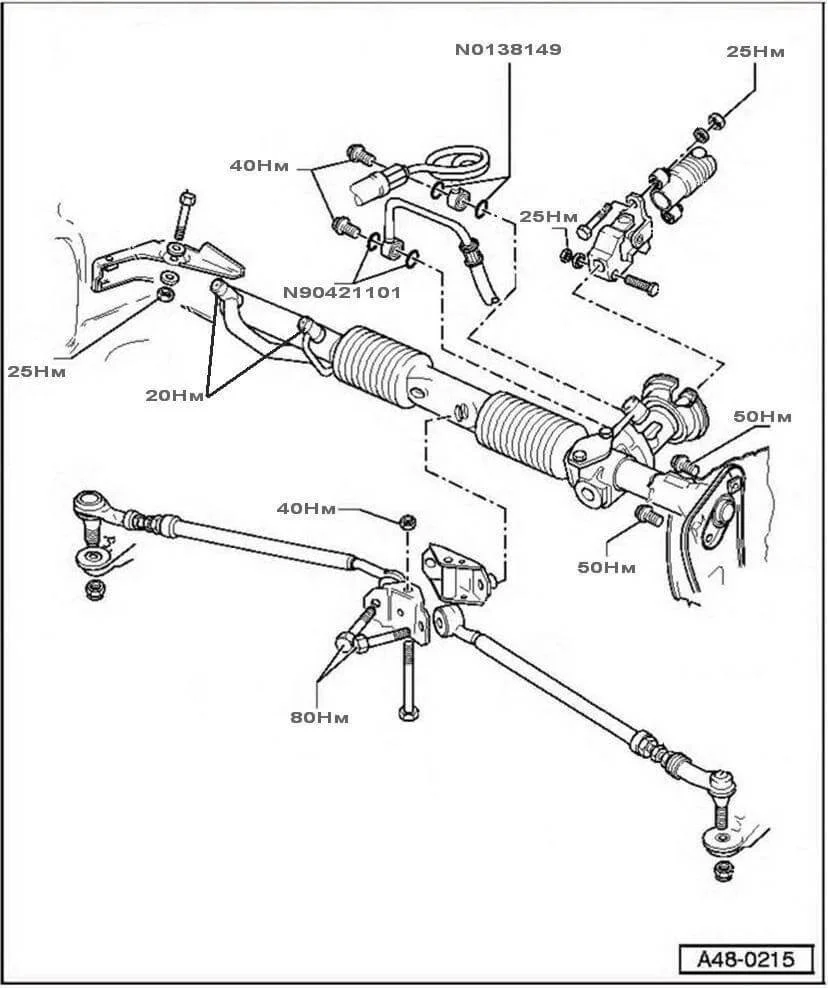

На рисунке основные моменты затяжки болтов и номера уплотнительных колечек по VAG.

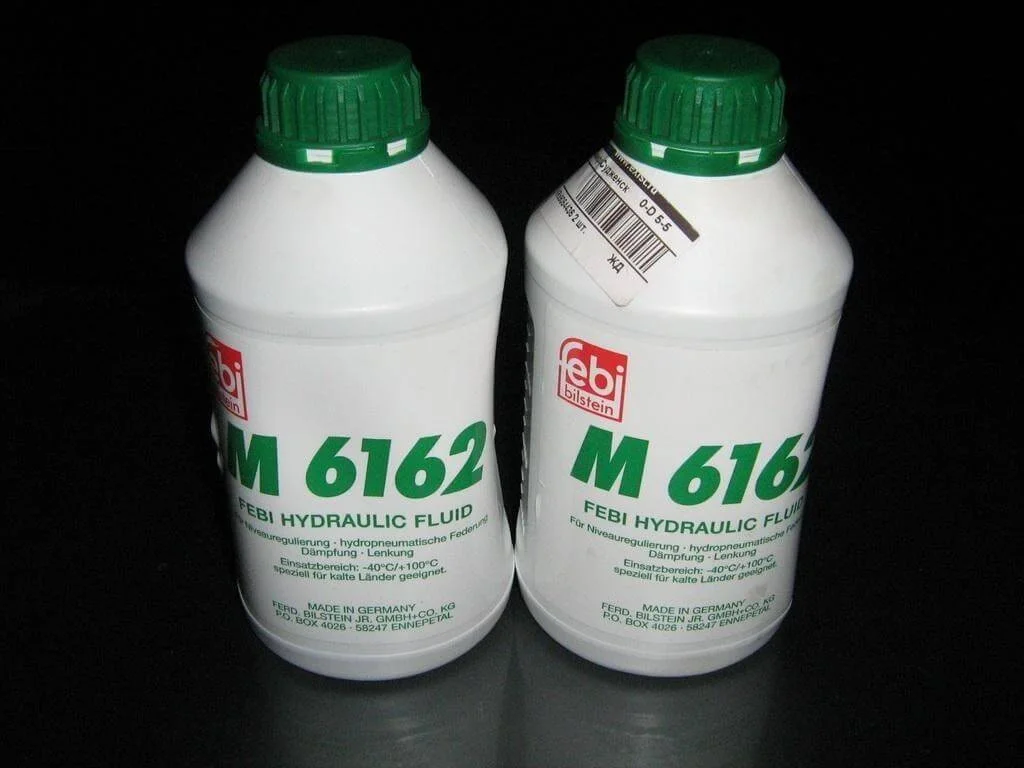

Заводим двигатель, даем поработать на холостом ходу. Для удаления воздуха из системы необходимо аккуратно (чтобы избежать гидроударов в системе) покрутить рулем от упора до упора. При необходимости долить в бачок ГУР оригинальную жидкость G004000M2 или её аналог Febi M6162.
