Замена рулевой рейки на ВАЗ-2109
В данном фотоотчёте подробно показано как заменить рулевую рейку на автомобиле ВАЗ 2109 и 21099. Симптомы, которые указывают на неисправную рулевую рейку, бывают разные.
Проверить рулевую рейку можно так: выставите колёса в нейтральное положение, затем, если после резкого поворота руля в левую или правую сторону слышен стук или потрескивание в районе рулевой рейки, значит пришло время замены. Также можно попробовать затянуть потуже гайку рулевой рейки, хотя помогает не всегда, к тому же это может привести к увеличению сопротивления при повороте руля.
Или же попробовать отремонтировать рулевую рейку, но для этого нужны навыки в проведении подобной процедуры, и кому интересно, как раз можно потренироваться на старой снятой.

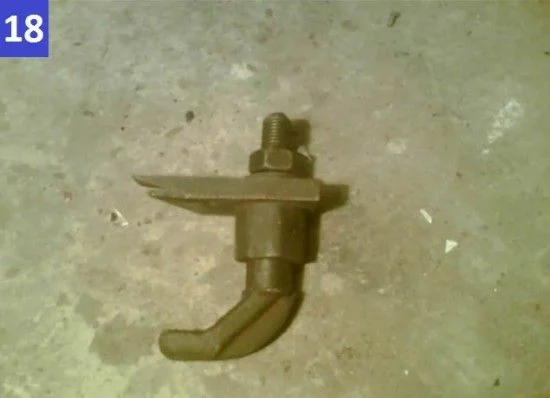

Необходимые инструменты это: съёмник рулевой тяги, WD-40, пара плоских отвёрток и самый обычный набор гаечных ключей.
Если вы дополнительно заменили и рулевые тяги, то не забудьте сделать развал схождения.
Какую рулевую рейку ставить на ВАЗ 2109, когда производить замену?
Оригинальный номер рулевой рейки 21080-3400012-10, средняя цена 3462 руб.
Аналог:
- Trialli CR 108 — 2451 руб.
- Pilenga SR-P 1141 — 2436 руб.
- BM SR 2108 — 2887 руб.
Периодичность замены — проверка на каждом плановом ТО. Средний срок эксплуатации — свыше 100 тыс.км.
После того, как узлы креплений очищены, используя пассатижи вытаскиваем стопорный шплинт из соединения.
Теперь выполняем сборку всего рулевого узла в обратно последовательности.
Приступаем к установке рулевой рейки. Для того, чтобы поймать необходимое среднее положение рулевой рейки, необходимо сначала установить рулевые пальцы в стойках, после чего в салоне устанавливаем вал на шлицы. Рулевой вал в салоне имеет свободных ход, благодаря чему можно легко установить его в необходимом положении. Будьте внимательны, в рулевой рейке есть выточка под болт хомута, и необходимо установить ее так, чтобы хомут оказался напротив выточки, это позволит без лишних усилий установить болт назад.

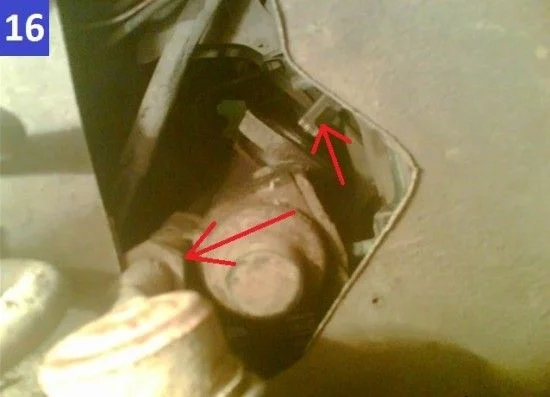

Вытаскиваем ее через окно в нише колеса.

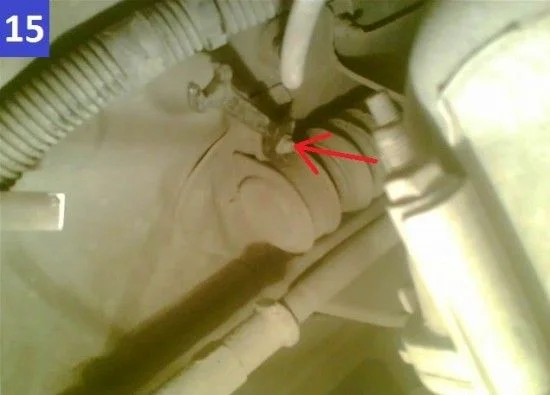

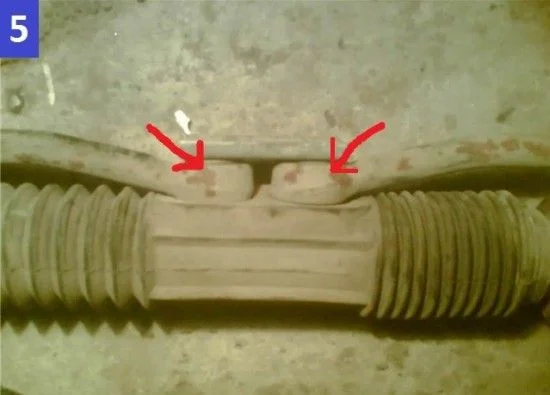

При помощи отвертки сдергиваем рулевую рейку с креплений.

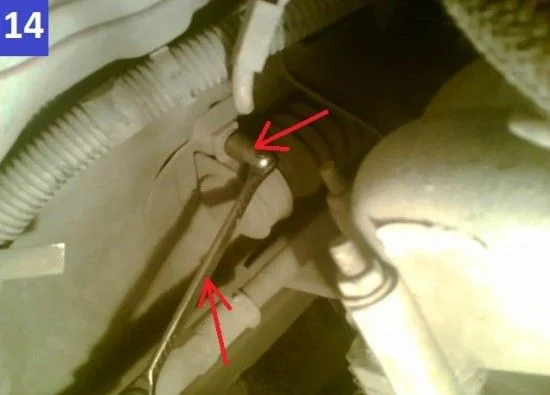

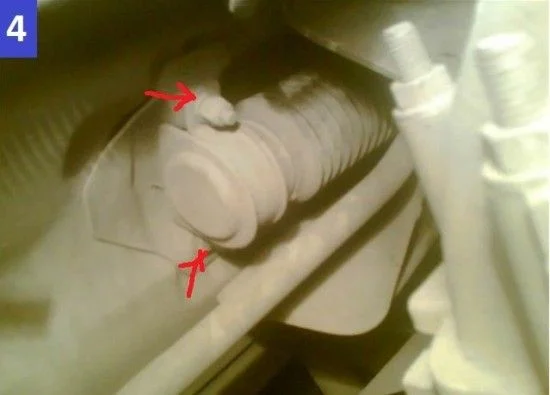

Теперь, вернувшись под капот, необходимо открутить гайки на рулевой рейке.

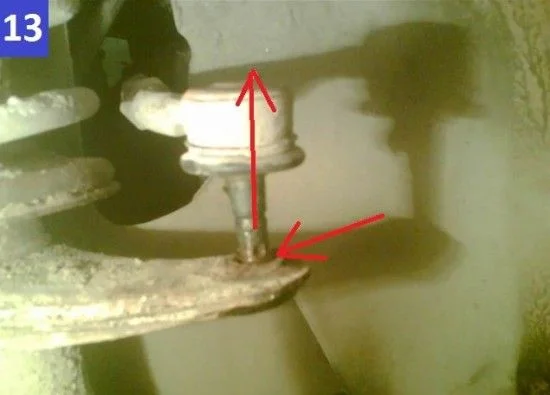

Затягивая гайку съемника и аккуратно постукивая снизу по съемнику молотком до тех пор, пока пальца рулевого наконечника не выйдут из конусного соединения.
Далее устанавливаем съемник.

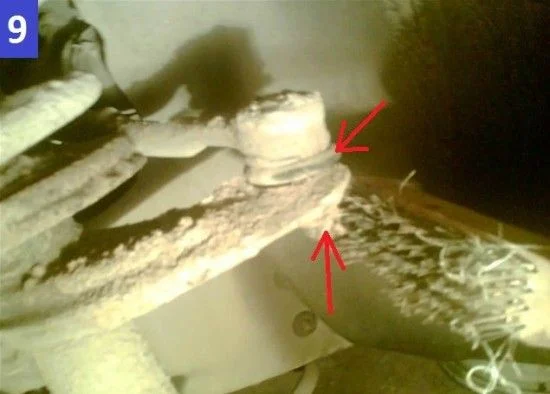

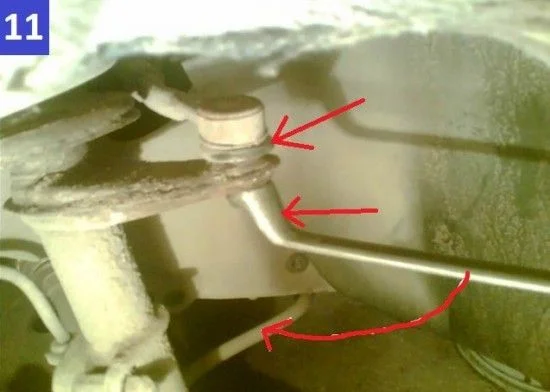

Откручиваем гайку рулевого наконечника.
Прежде всего приподнимаем переднюю часть автомобиля, чтобы достичь полного вывеса обоих передних колес. Под задние колеса следует подложить противоскатные бруски.
Очищаем от грязи узел крепления рулевой тяги к стойкам подвески автомобиля.

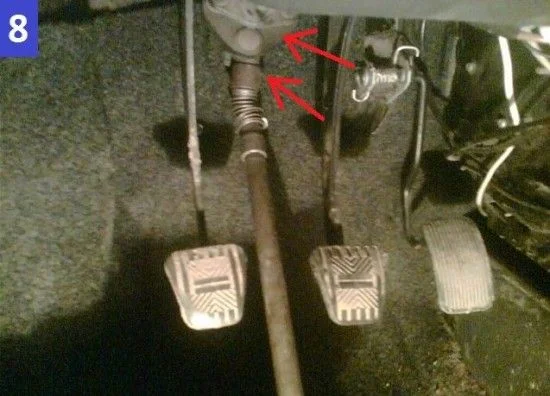

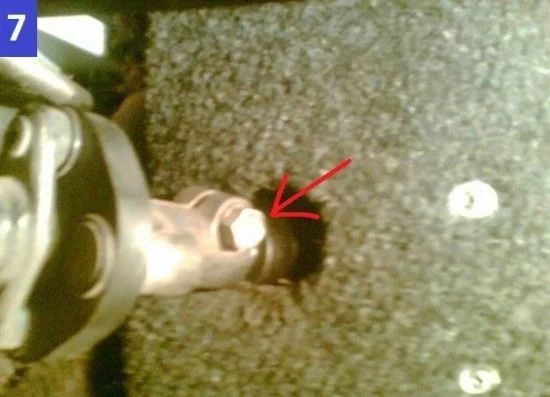

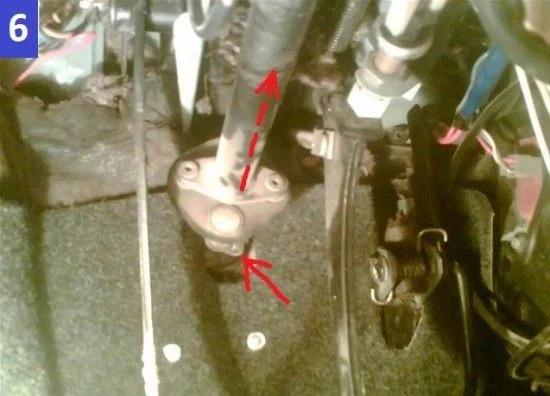

Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо). При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла.
В случае установки б/у-шной рулевой рейки, стоит обратить внимание на состояние пыльника чехла и сайлентблоков рулевых тяг.
После снятия этих узлов, доступ к креплению рулевой рейки свободен.

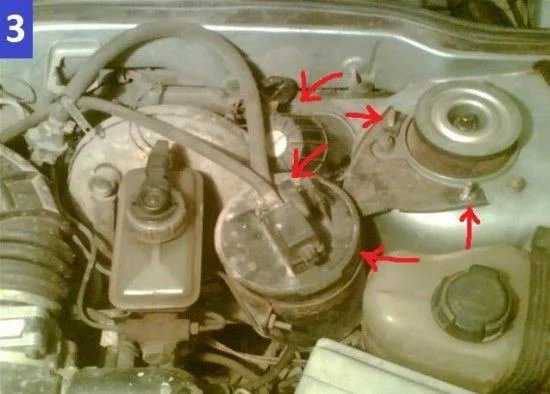

Теперь необходимо получить доступ к креплению рулевой рейки. Необходимо отсоединить адсорбер газов, а также сирену сигнализации, если она имеется и установлена именно в этом месте. Снимаем с адсорбера клему с проводами, и насколько позволяют шланги, отводим их в сторону.

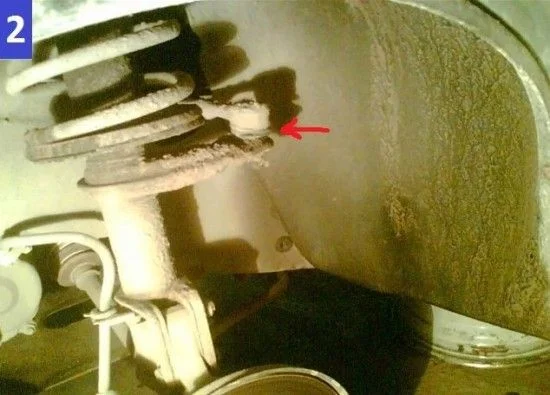

Снимаем передние колеса. Заодно проверяем состояние пыльников на рулевых пальцах.
