Снятие/замена рулевой рейки на VW Passat b5
В данном фото отчёте подробно показано как своими руками произвести замену рулевой рейки на автомобиле Volkswagen Passat B5. Стоит также отметить, что данный фотоотчёт подойдёт также и для Volkswagen Passat B5 в кузове универсал.
Симптомы, которые указывают на неисправную рулевую рейку бывают разные. Проверить можно так: выставите колёса в нейтральное положение, затем если после резкого поворота руля в левую или правую сторону, слышен стук или потрескивание в районе рулевой рейки, значит пришло время замены. Также можно попробовать затянуть потуже гайку рулевой рейки, хотя помогает не всегда, плюс это может привести к увеличению сопротивления при повороте руля.
Как подобрать рулевую рейку для замены на Пассат Б5
На автомобиль Volkswagen Passat B5 устанавливали множество рулевых реек, которые отличаются в зависимости от типа двигателя.
| Тип двигателя | Артикул | Цена руб. |
|---|---|---|
| Для 4-х цилиндр. | 3B1 422 052 M (8D1 422 052 M) | 138000 |
| Gelzer H1116U | 23550 | |
| Sat ST-8D1422052B | 26840 | |
| Fenox SR17227 | 22570 | |
| Для 5 и 6 цилиндр. | 3B1 422 052 S (8D1 422 053 С) | 148200 |
| GS 2GS0317C | 22650 | |
| Stellox 31-35217-SX | 22800 | |
| Masterkit 77R064 | 20450 |
Существует множество номеров с добавочной буквой “Х” в конце, свидетельствующей о том, что рейка была восстановлена заводом-изготовителем (например 8D1 422 052 BX), а цифра 2 вначале артикула обозначает что рейка для праворульной модификации автомобиля (например 8D2 422 053 CX).

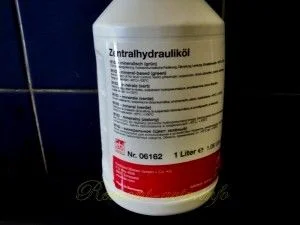

При замене рулевой рейки на новую или после ремонта, важно залить новое масло в систему гидроусилителя. Сюда необходимо лить зеленое синтетическое или минеральное масло.
| Производитель | Каталожный номер | Цена, р. |
|---|---|---|
| VAG | G 004 000 M2 | 1170 |
| Febi | 06161 | 960 |
| Febi (минеральное) | 06162 | 620 |
| Pentosin | 4 008849 503016 | 1220 |
Как заменить рулевую рейку своими руками на Volkswagen Passat B5
Процедура замены несложная. Для неё желательно 2 человека, хотя можно справится и в одиночку.

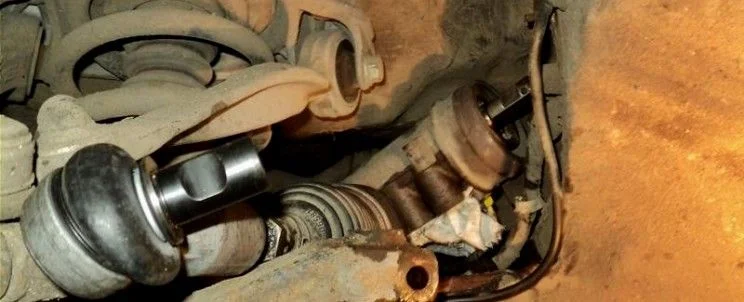

Выкручиваем их и тянем рулевую рейку из левой колёсной арки.

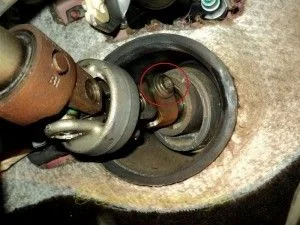

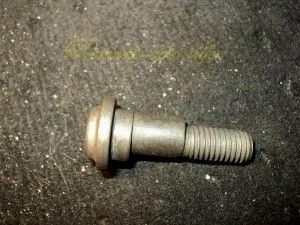

Выкручиваем болт, эксцентрик, крепления рулевого вала к рейке, вооружившись ключом TORX T45 и накидным на 16.

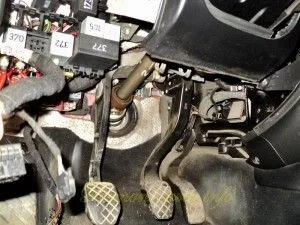

Далее нужно выставить руль в положение колёс прямо, по возможности зафиксировать его в таком положении. Или просто, не вращать его, при излишнем вращении руля, можно повредить датчик положения рулевого колеса.

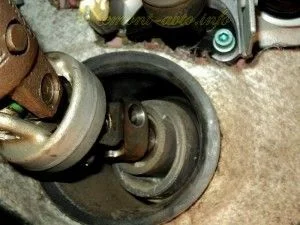

Тащим вверх и убираем карданное соединение с рулевой рейки.

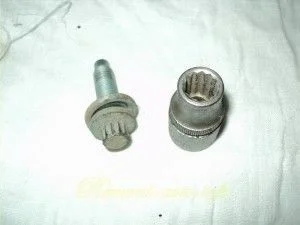

Рулевая рейка на VOLKSWAGEN PASSAT B5, держится 3 болтами, что бы их выкрутить понадобится многогранная головка 1/4, 10мм с удлинители и вороток.

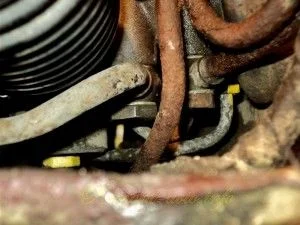

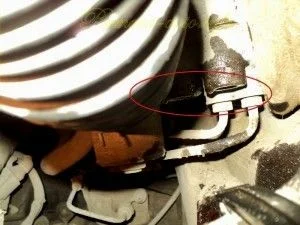

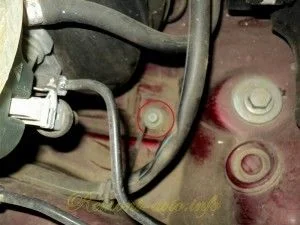

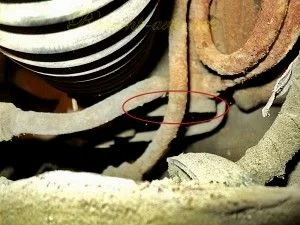

2 болта расположены, первый под вакуумным усилителем тормозов, второй под аккумулятором, а третий болт дислоцируется снизу под рулевой рейкой за гидравлическими шлангами (видно на изображении).
Далее приступаем к установке рулевой рейки.
Установка рулевой рейки делается в обратной последовательности.Но есть пару ментов при сборке — это:
- Новую рейку выставить ровно, для совпадения с карданом рулевого вала;
- Соблюдать чистоту, при обратной сборке гидравлических шлангов.
После того как всё собрали. Нужно залить жидкость в бачок гидроусилителя руля и прокачиваем её.
Прокачка жидкости гидроусилителя руля, имеется в виду вращения руля до упора, в разные стороны, на заглушенном двигателе. С периодической проверкой и доливкой до нужного уровня в бачке гур. И так же, на заведённом двигателе, до тех пор пока жидкость перестанет уходить, и останется на нужном уровне.

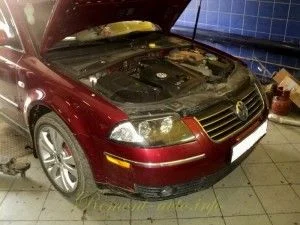

Автомобиль на котором будет производится замена рулевой рейки.

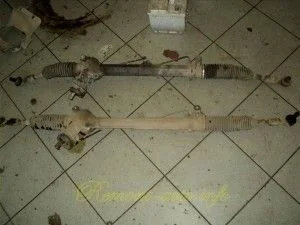

Рулевая рейка в сборе.

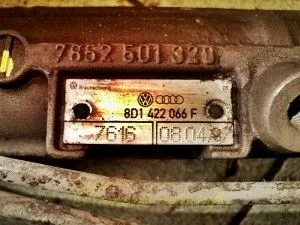

Оригинальный номер рулевой рейки для Volkswagen Passat B5 (американец) — 8D1 422 066 F

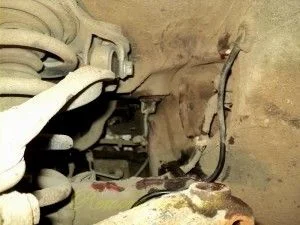

Преподнимаем переднюю часть автомобиля, убираем колеса.

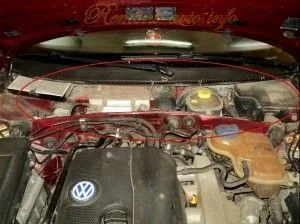

Далее открываем капот и убираем пластмассовый, защитный кожух, отключаем клеммы и убираем аккумулятор.

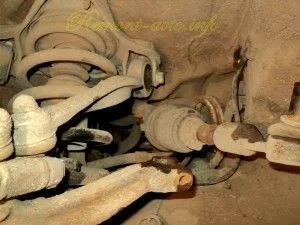

Вооружившись ключами на 16 и 13, выкручиваем и снимаем рулевые наконечники с двух сторон.

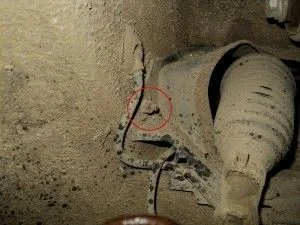

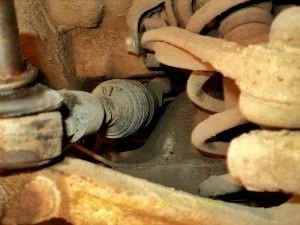

Убираем защитные пыльники рулевой рейки с обеих сторон, для этого выкручиваем пластиковую гайку на 10 и вытаскиваем, 2 пистоны.
Рулевая рейка выходит с левой стороны по ходу автомобиля, поэтому правую мы больше не беспокоим.

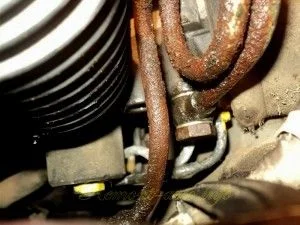

При помощи ключей на 19 и 22, выкручиваем 2 гидравлических шланга, важно не потерять алюминиевые шайбы крепления.

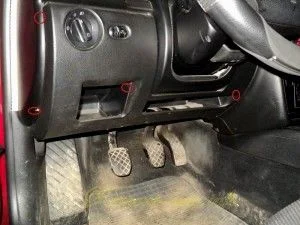

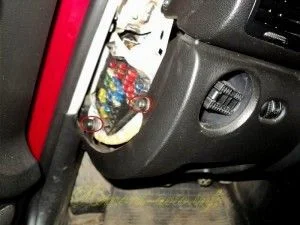

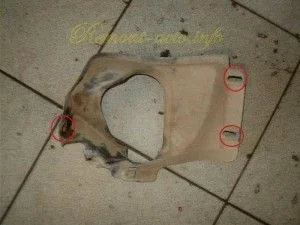

Далее двигаемся в салон автомобиля, демонтируем обшивку под рулём, для этого сдёргиваем с левой стороны крышку предохранителей, и выкручиваем там 2 винта ключиком TORX T20.

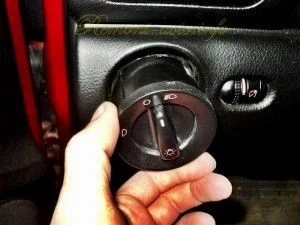

Осталось ещё 2, как проиллюстрировано на изображении, дабы снять клавишу включения ближнего света необходимо, при выключенном состоянии утопить её внутрь, и провернуть по часовой стрелке до упора. Затем тянуть её на себя, отключить разъем и снять.
