Снятие впускного коллектора Volkswagen Golf 4 1.6 AKL, AEH
В данном фото отчёте подробно рассмотрено как снять впускной коллектор (верхняя часть) с автомобиля Volkswagen Golf IV с двигателями 1.6 AKL, AEH. В данной процедуре нет ничего сложного.
Какие запчасти и инструменты понадобятся для снятия и монтажа впускного коллектора на VW Golf 4
Нам понадобится: набор шестигранников, плоскогубцы, плоская отвёртка.
После демонтажа впускного коллектора, собираем и меняем уплотнитель между верхней и нижней частью коллектора, уплотнитель между нижней частью коллектора и головкой, и прокладку дросселя.
| Наименование | Артикул | Цена руб. |
|---|---|---|
| Уплотнитель между верхней и нижней частью коллектора. | VAG 06A 133 227B / 06A 133 227D | 720 |
| Reinz 71-36061-00 | 210 | |
| Elring 240.120 | 370 | |
| Уплотнитель между нижней частью коллектора и головкой | VAG 06A 133 398 / 06A 133 398F | 460 |
| BGA MG4512 | 130 | |
| Reinz 71-34203-00 | 240 | |
| Прокладка дросселя | 037 133 557C | 690 |
| Elring 655.790 | 560 | |
| Hans Pries 117 380 015 | 580 |
Как снять впускной коллектор на Фольксваген Гольф 4
Порядок действий таков:
- Оттягиваем шлангочку от усилителя тормоза;
- Демонтируем гофру;
- От дросселя, отключаем тросик газа, а также патрубок который идёт к абсорберу;
- Отвинчиваем четыре болта затем демонтируем дроссель;
- Демонтируем трубку с датчика давления топлива, затем отсоединяем разъёмчик;
- Внизу отвинчиваем болт, затем тоже с задней стороны коллектора, после отключаем массу дросселя;
- Болты расположенных симметрично друг к другу — откручиваем;
- Достаём клипсы;
- Откручиваем 2 фронтальных винта, демонтируем коллектор нажав на ушки;
- Собираем в обратном порядке.
Пошаговые действия по снятию впускного коллектора Гольф 4 с мотором 1.6 AKL или AEH смотрите наглядно в фото отчете.

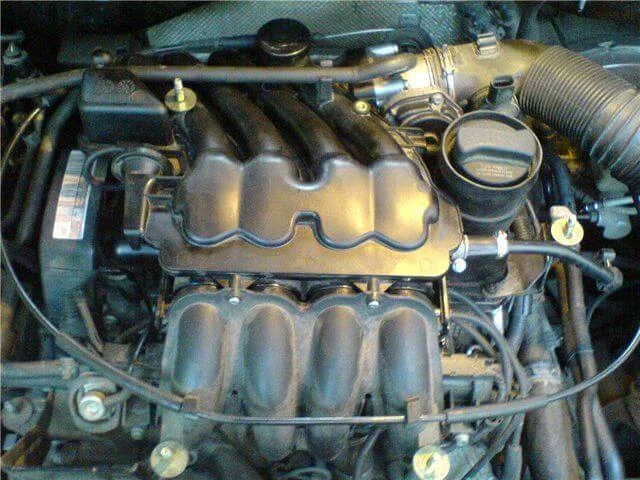

Отсоединяем шланг вакуумного усилителя тормозов.

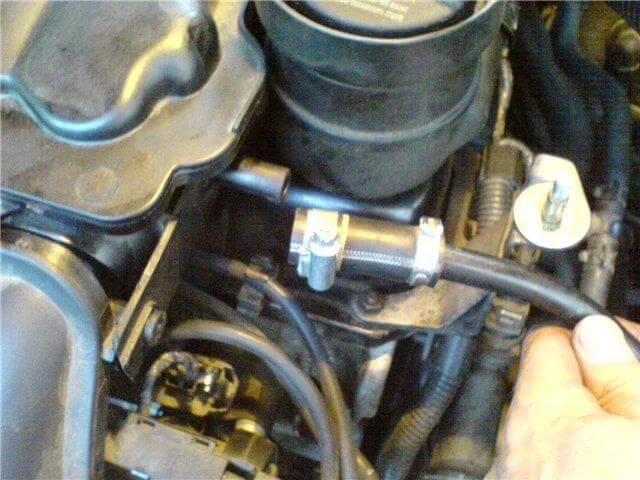

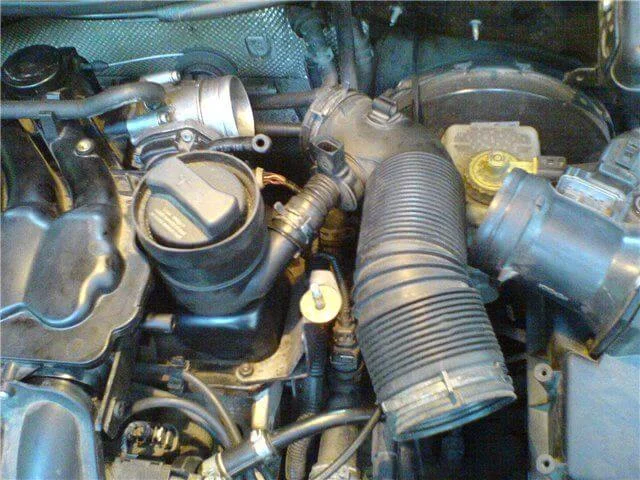

Снимаем гофру.

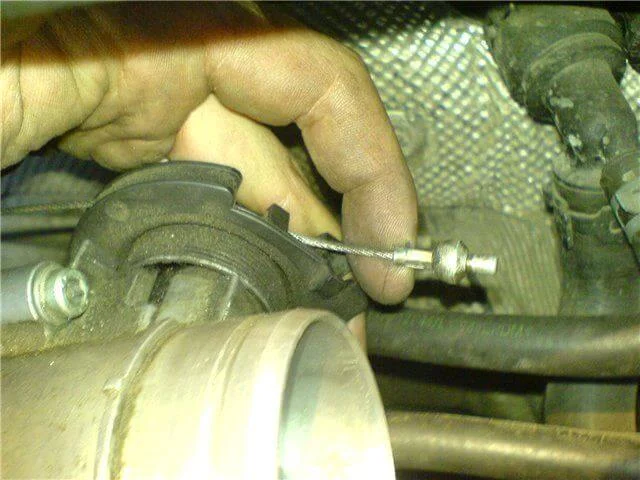

Отсоединяем тросик газа и патрубок ведущий к абсорберу, от дросселя.

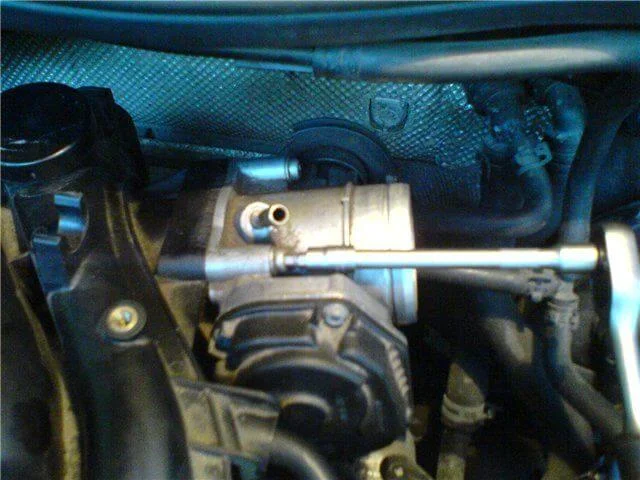

Откручиваем 4 болтика и снимаем сам дроссель.

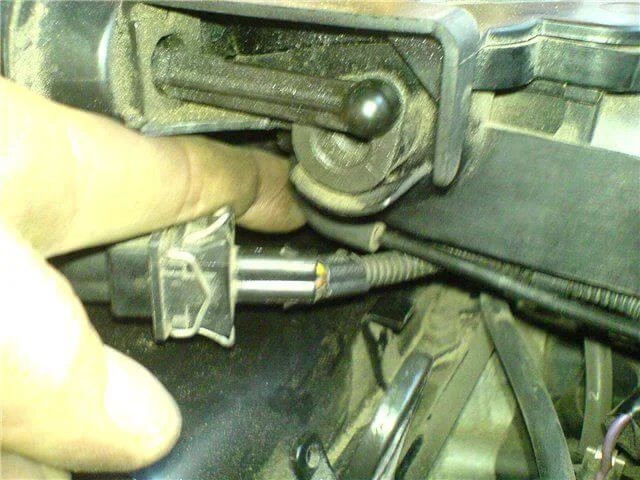

Снимаем вакуумную трубочку с регулятора давления топлива и отсоединяем разъёмник.

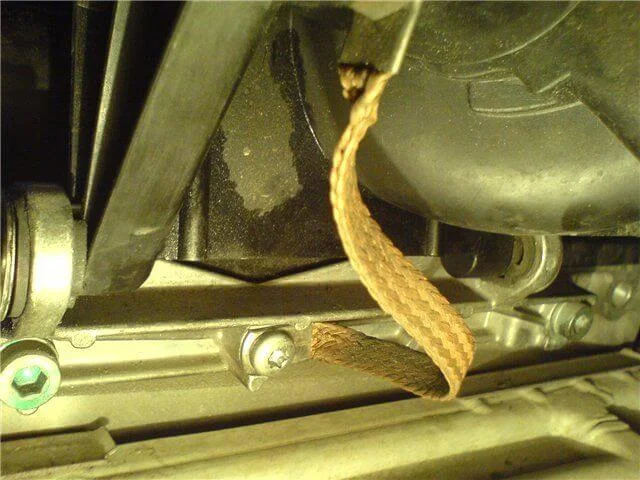

Откручиваем болтик с нижней, тыльной стороны коллектора и снимаем провод массы дросселя.
Так же откручиваем два болтика, расположенных симметрично друг к другу, держащих коллектор через малюсенькие сайлентблоки.

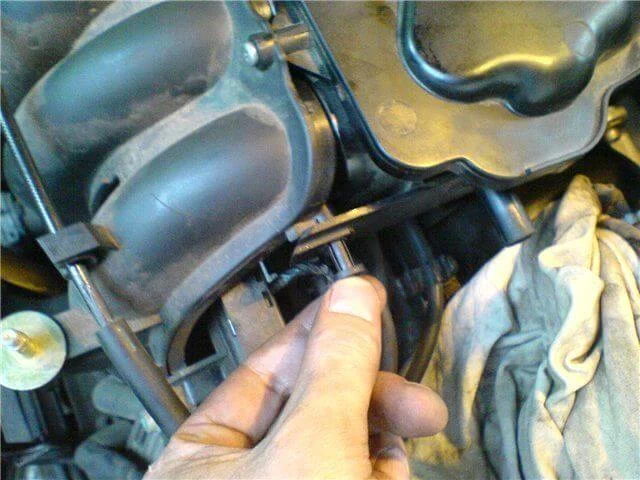

Вынимаем клипсы или пистончики, не знаю как их правильно обозвать (вынимаются они очень просто, путём нажатия маленькой втулочки до упора, внутрь);

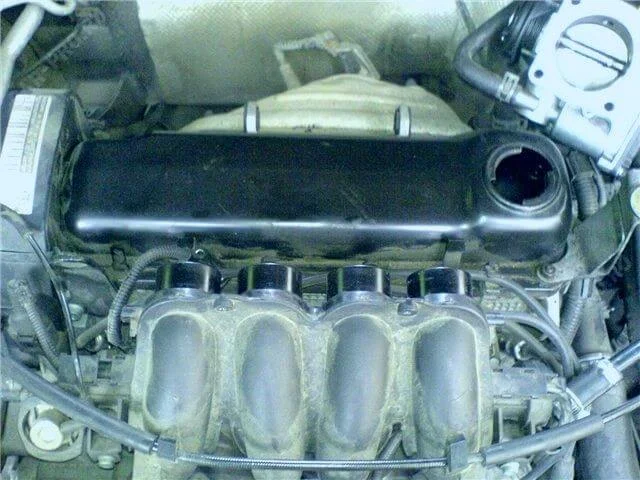

… отжимаем пластиковые ушки по бокам (отверткой), после чего снимаем коллектор, толкая его от себя. На этом снятие верхней части впускного коллектора Volkswagen Golf IV 1.6 AKL можно считать завершенным.

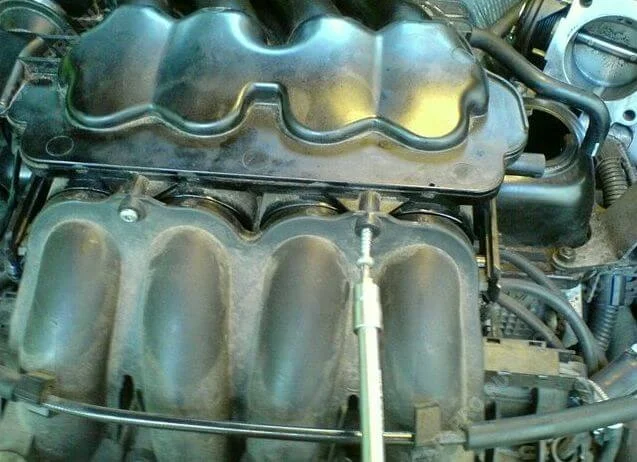

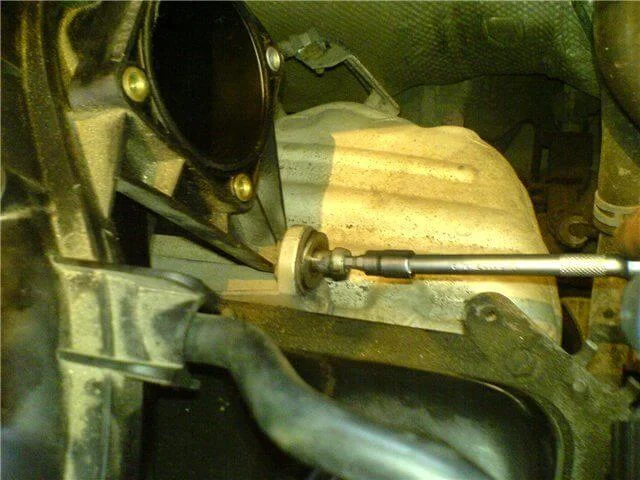

Затем выкрутим 2 последних маленьких фронтальных винта. И...
