Замена датчика уровня топлива на Golf, Golf Plus и Eos

Постепенное введение модуля подачи топлива с модернизированным датчиком уровня топлива -G-.

Снятие датчика старой конструкции:

• Снять модуль подачи топлива;

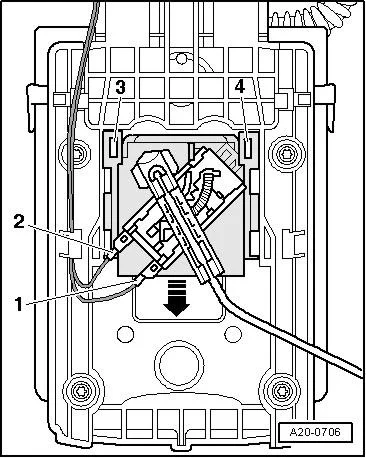

• Разблокировать и отсоединить клеммы проводов -1- и -2-;
• Поддеть петли -3- и -4- отверткой и снять датчик уровня топлива сдвинув его вниз в направлении -стрелки-.

Установка датчика старой конструкции:

• Установить датчик уровня топлива в направляющих модуля подачи топлива и вдавить вниз до фиксации;
• Подсоединить разъёмы и проверить их крепление;
• Установить модуль подачи топлива.

Снятие датчика новой конструкции:

• Снять модуль подачи топлива;

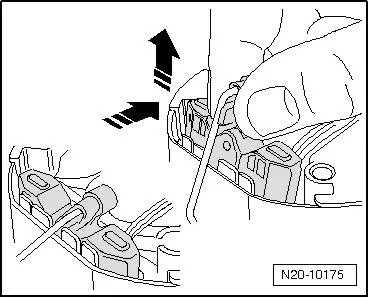

• Оттянуть датчик уровня топлива -G- немного в сторону и одновременно вверх;
• Если датчик не удаётся отсоединить, то следует слегка отжать в сторону фиксаторы -стрелки-;

• При снятии зафиксировать на бумаге расположение и цвет проводов для последующей сборки;

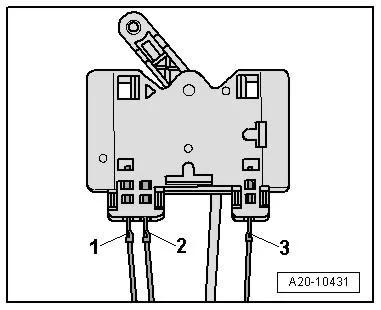

• Разблокировать разъёмы -1...3- и отсоединить их. Затем отогнуть назад защёлки разъёмов;

Установка датчика новой конструкции:

• Подсоединить разъёмы -1…3-. Подсоединить провода в соответствии с их цветом по сделанной схеме;
• Проверить надёжность фиксации разъёма, слегка потянув за провод!;
• Вставить датчик уровня топлива -G- в направляющую модуля подачи топлива и нажать на него вниз до щелчка;
• Установить модуль подачи топлива.
