Замена маслосъемных колпачков ВАЗ 2109

22 июня 2021

•

Задача маслосъёмных или маслоотражательных колпачков – снятие излишек смазки, уплотнение в месте прилегания клапанов и предотвращение попадания масла в камеру сгорания.

Причины и признаки неисправности маслосъёмных колпачков ВАЗ 2109

В качестве материала для прокладки, как правило, используется каучук. В процессе эксплуатации, из-за постоянного возвратно-поступательного движения и действия агрессивной среды (изменения температурного режима, выхлопных газов, перегрева и т.д.), кромка колпачков истирается, а сама резина теряет эластичность и твердеет. И как следствие, маслосъёмные колпачки начинают протекать. В результате происходит попадание моторного масла в камеру сгорания.

Как правило, на отечественных автомобилях интервал замены маслосъемных колпачков составляет 80000 километров пробега. Для современных моторов, этот период может быть увеличен в 2-3 раза.

Первые признаки износа маслосъемных колпачков это — появление синего дыма из выхлопной трубы. Так же у двигателя машины повышается «масляный аппетит». Мотор расходует больше 1 литра на 1000 километров.

Конечно, о капитальном ремонте можно не думать, разумеется, если не снизились динамические характеристики и не вырос расход топлива. Стоит помнить, что протекающее масло горит на раскаленных клапанах, вследствие чего нагар нарастает на внутренних стенках двигателя, сечение впускных и выпускных каналов сужается, а мотор теряет мощность. При активном дросселировании двигателя, нагар начинает осыпаться, его частички забивают седло и рабочую фаску клапана. Уплотнение нарушается и мотор уже работает с перебоями и глохнет. Другим исходом поломки является прогар выпускного клапана, что может привести к ремонту блока двигателя.

Данные проблемы можно решить заменой маслосъемных колпачков на ВАЗ 2109. Поменять колпачки можно своими руками в гараже.

На карбюраторных двигателях замену маслосъемных колпачков выполняют аналогично, но перед началом работы необходимо дополнительно снять воздушный фильтр, топливный насос, распределитель зажигания и корпус привода вспомогательных агрегатов.

Понадобится такой инструмент для ремонта:

гаечный ключ «на10»,«на13»,«на17»;
стандартная плоская и крестообразная отвертка;
головка для выкручивания свечей;
съемник колпачков;
рассухариватель для клапанов;
комплект новых маслосъёмных колпачков на ВАЗ 2109;
пинцет или плоскогубцы с тонкими губами.

Самым необходимым является съемник сухарей клапанов. Его можно найти в магазине автоинструментов.

Какие маслосъемные колпачки ставить на ВАЗ 2109?

Оригинальный номер 21080100702686, средняя цена 290 руб. Можно выбрать и купить качественные аналоги:

Trialli CV 537 за 250 руб.
Corteco 12014265 — 320 руб.
Elring 197378 — 240 руб.

* Цены актуальны на лето 2021 года, по Москве и московской области.

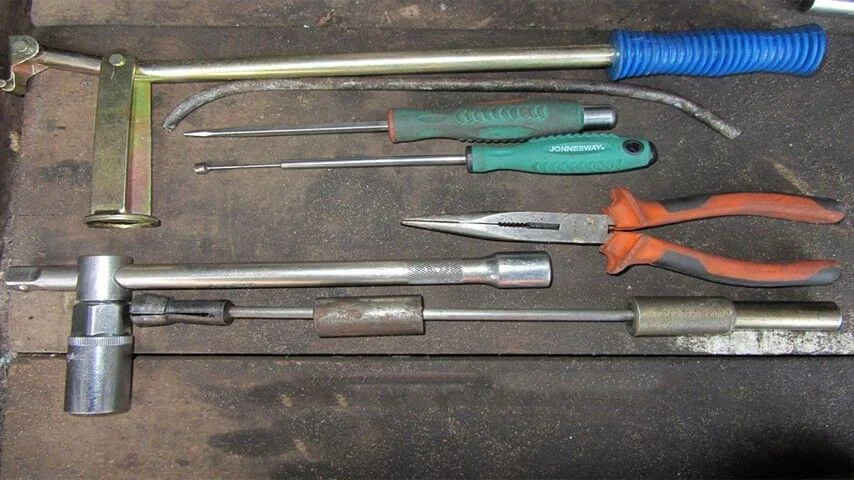

Инструмент необходимый для замены маслосъемных клапанов.

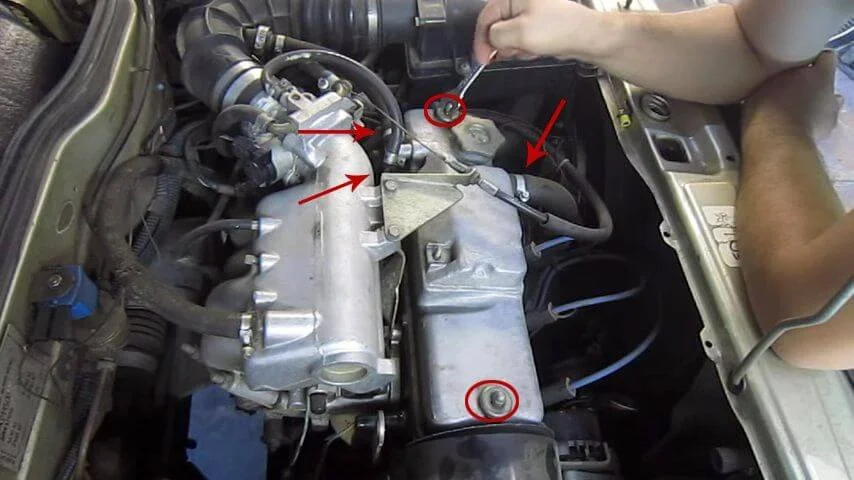

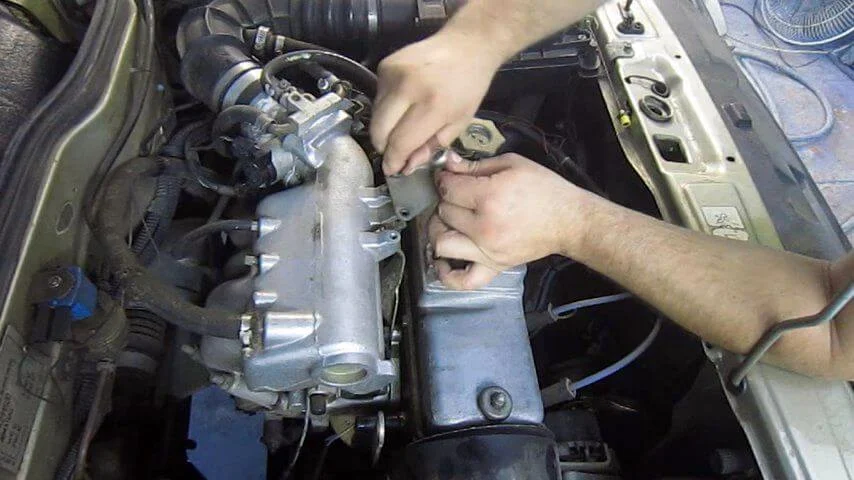

Снимаем шланги вентиляции картерных газов и подводящего шланга со штуцеров клапанной крышки. Ключом «на 10» отворачиваем две гайки крепления клапанной крышки и снимаем её.

Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу и снимаем его.

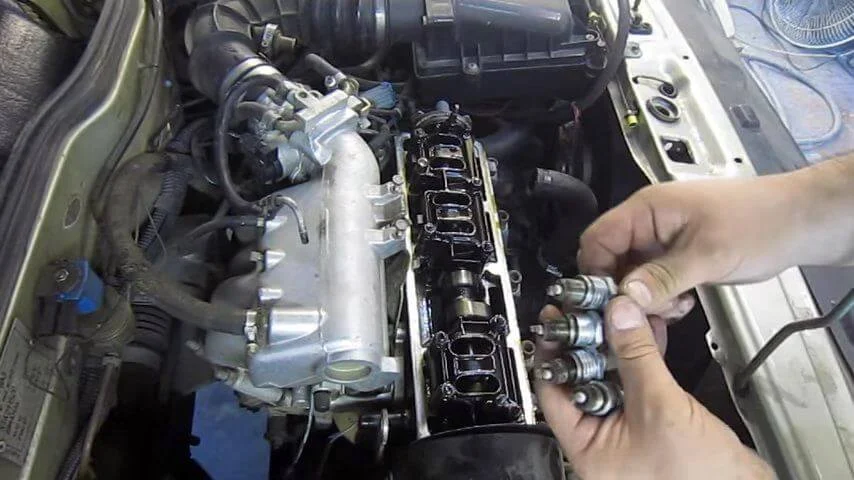

Выкручиваем свечи.

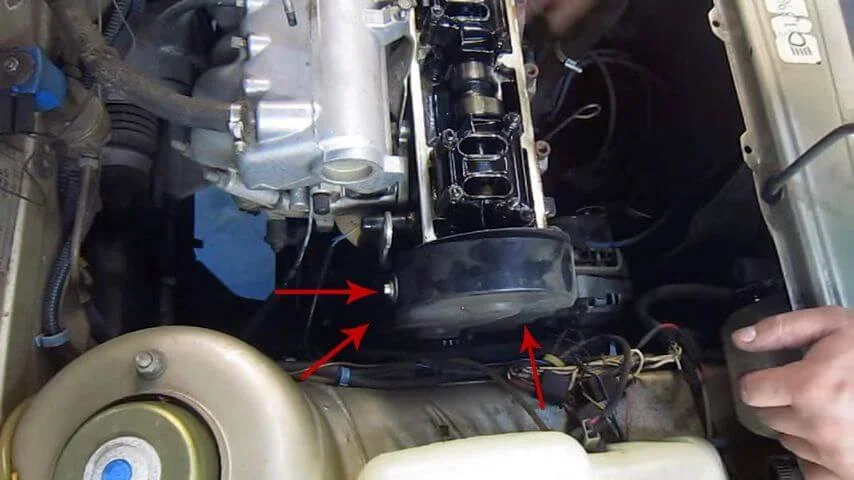

Ключом «на 10» отворачиваем болты передней крышки ГРМ: два сбоку и один в центре. Снимаем крышку ГРМ.

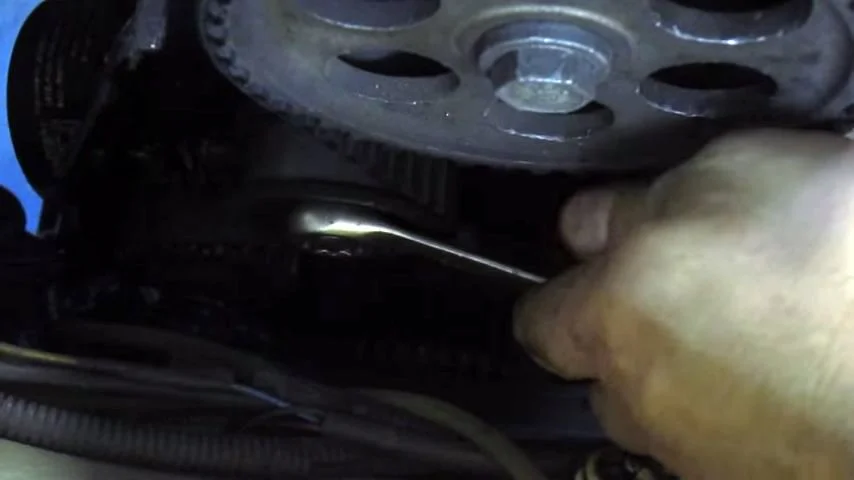

Ключом «на 17» ослабляем гайку крепления натяжного ролика.

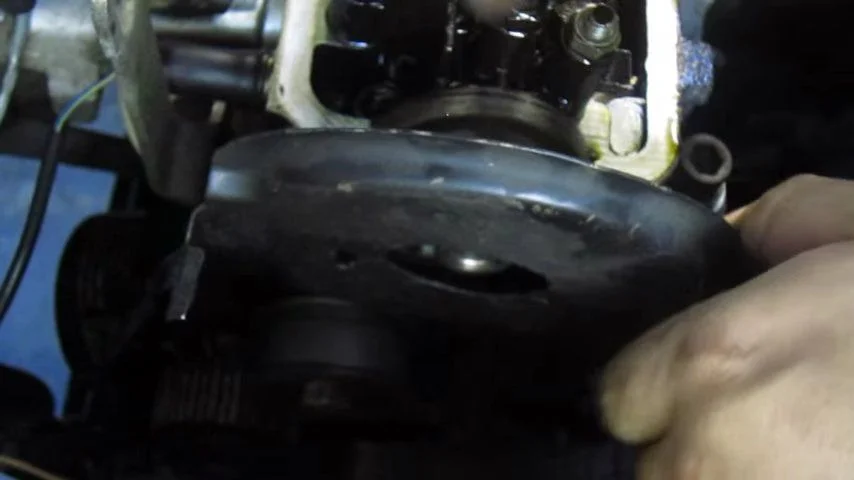

Ключом «на 17» отвинчиваем шкив распределительного вала.

Отвинчиваем ключом «на 10» гайку крепления защитного кожуха.

И отгибаем кожух.

Ключом «на 10» отворачиваем две гайки и один болт крепления заглушки. Снимаем заглушку.

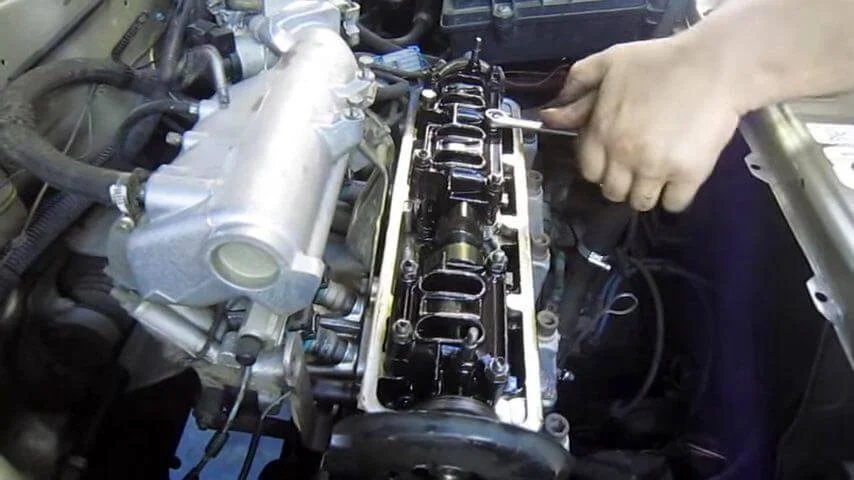

Ключом «на 13» равномерно, в несколько подходов (до снятия давления пружин клапанов), откручиваем десять гаек крепления корпусов подшипников распределительного вала.

Снимаем со шпилек передний и задний корпусы подшипников распределительного вала.

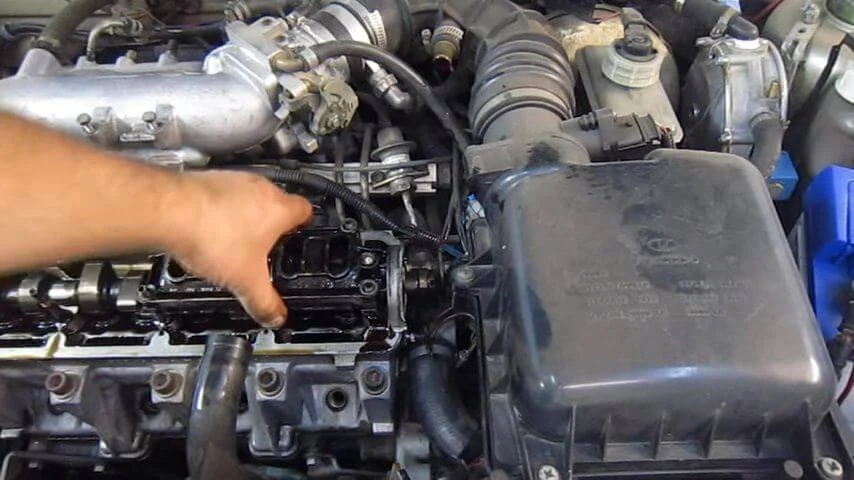

Снимаем распределительный вал.

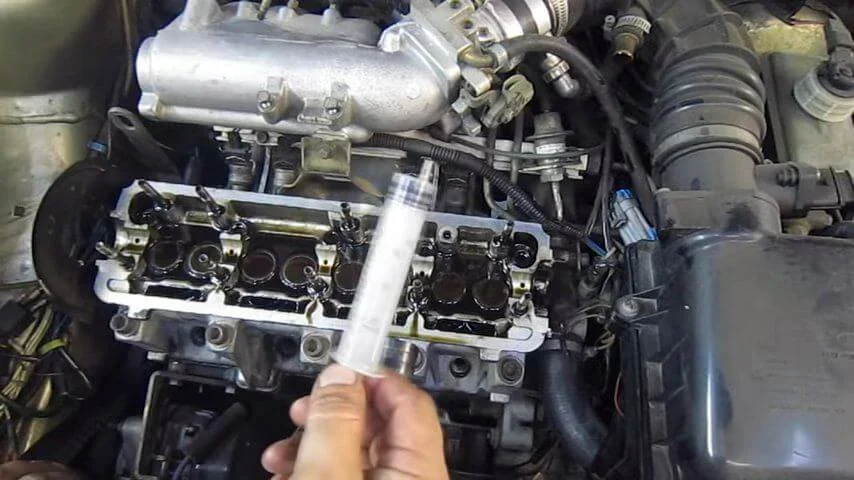

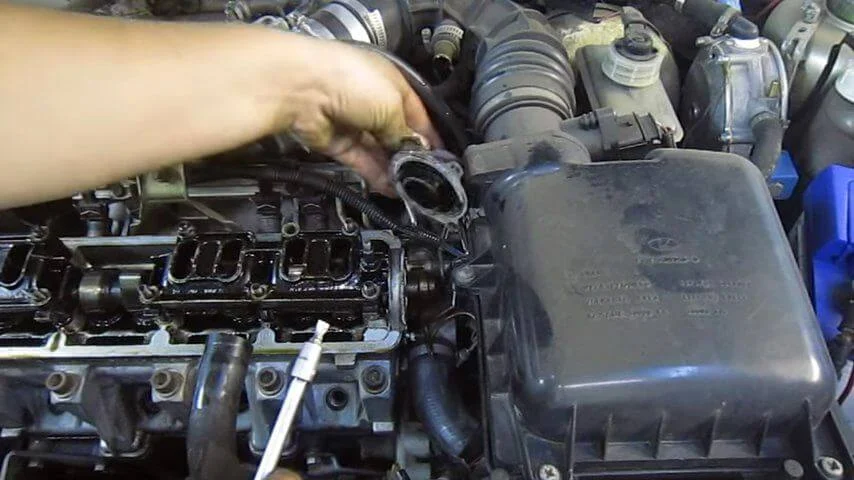

С помощью шприца откачиваем масло с блока распредвала.

Вынимаем толкатель с регулировочной шайбой из гнезда головки блока цилиндров.

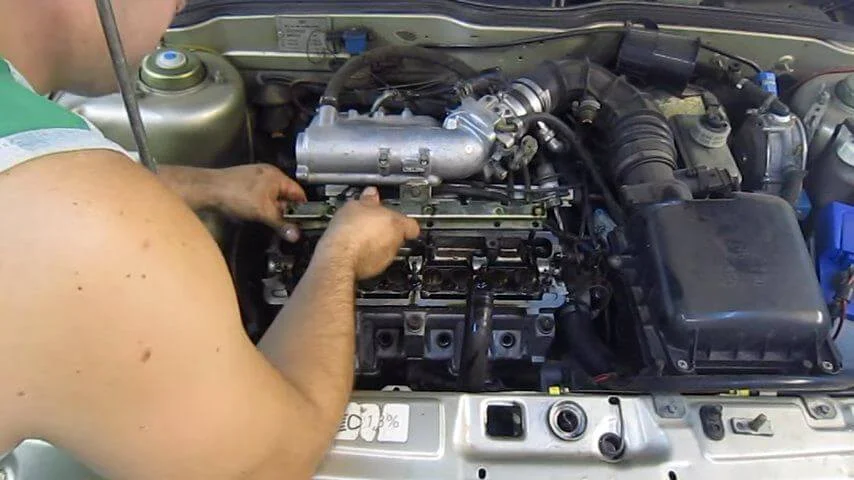

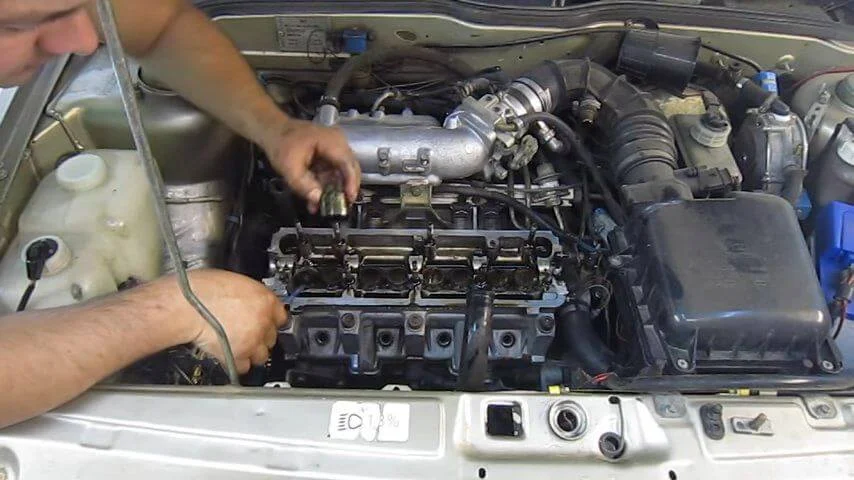

Устанавливаем рейку рассухаривателя. Устанавливаем коленчатый вал в положение ВМТ поршней 1-го и 4-го цилиндров. В этом же положении вала меняем маслоотражательные колпачки клапанов 1-го и 4-го цилиндров.

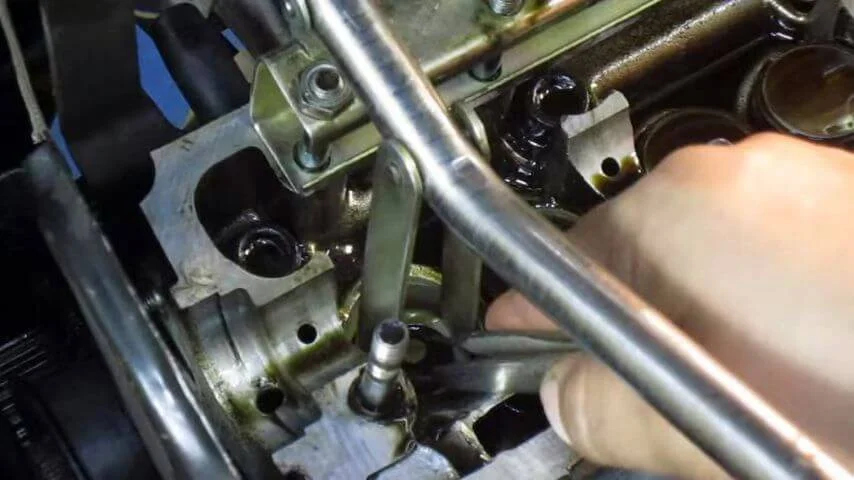

Устанавливаем рассухариватель клапанов. Подпятник рассухаривателя упираем в тарелку клапана, а зацепной рычаг заводим за рейку. Сжимаем пружины и извлекаем пинцетом сухари.

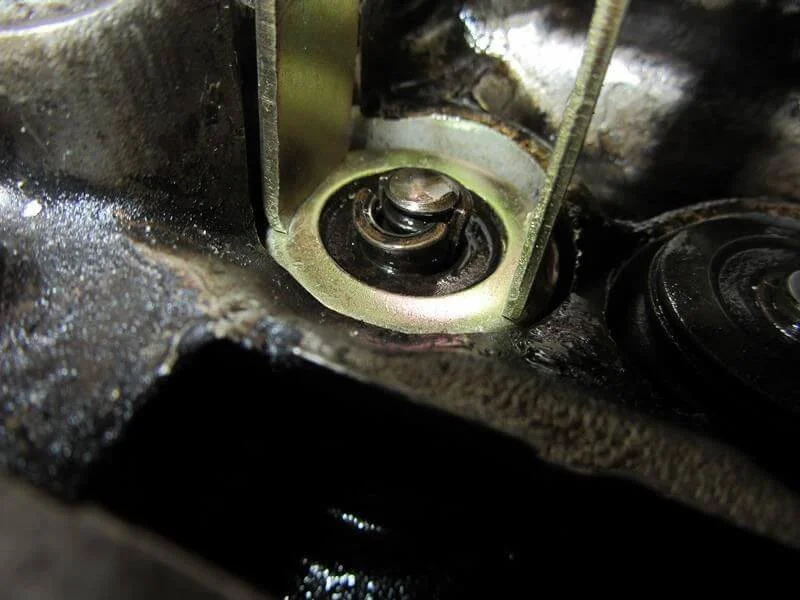

Достаём пружину клапана и верхнюю «тарелку». Учтите, что пружины клапана будет две – внутренняя и верхняя. Их необходимо снять обе.

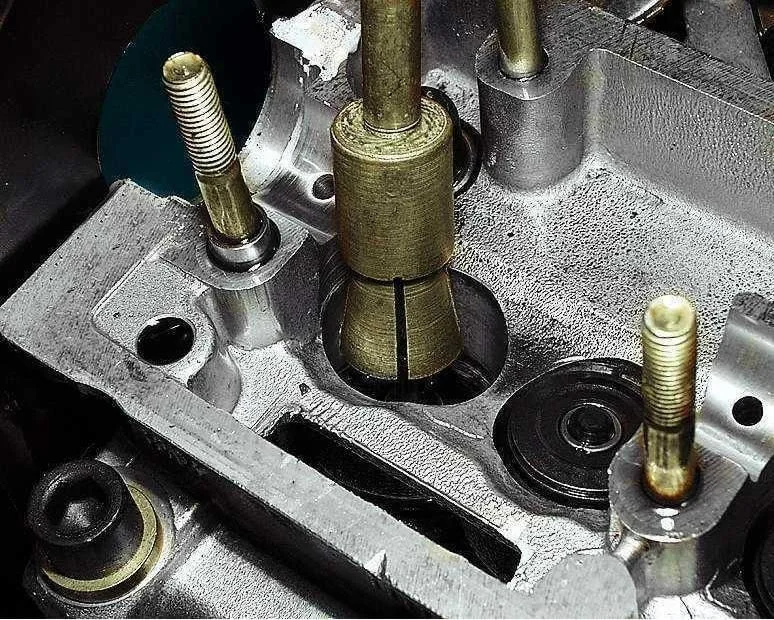

Устанавливаем цангу приспособления для снятия маслосъемных колпачков на колпачок, а затем и само приспособление.

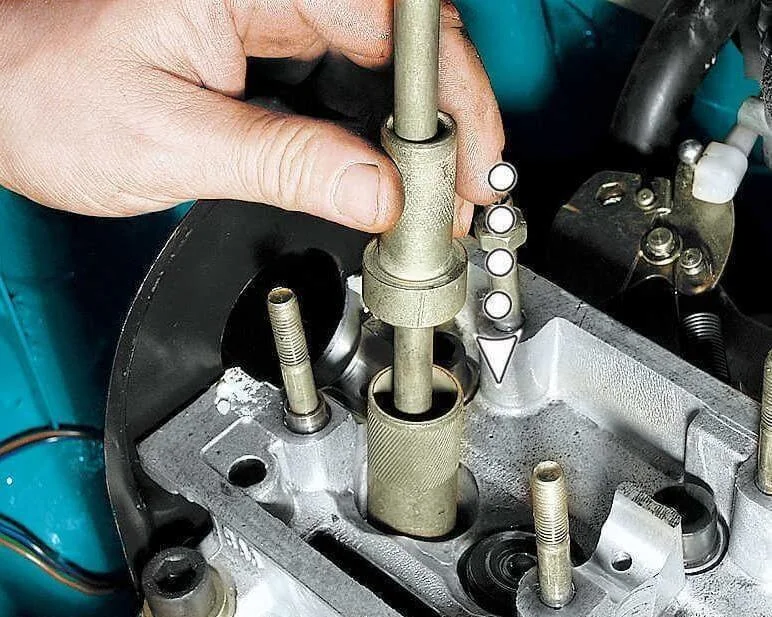

Наставляем боек и резко ударяем им по втулке устройства, а после этого и по бойку ручки, спрессовав тем самым маслосъемный колпачок с втулки.

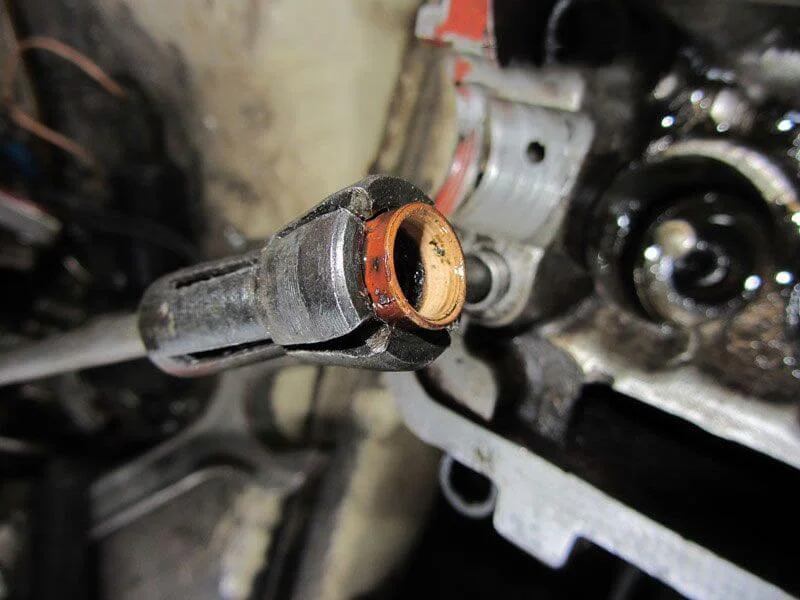

Вынимаем маслосъемный колпачок из цанги приспособления.

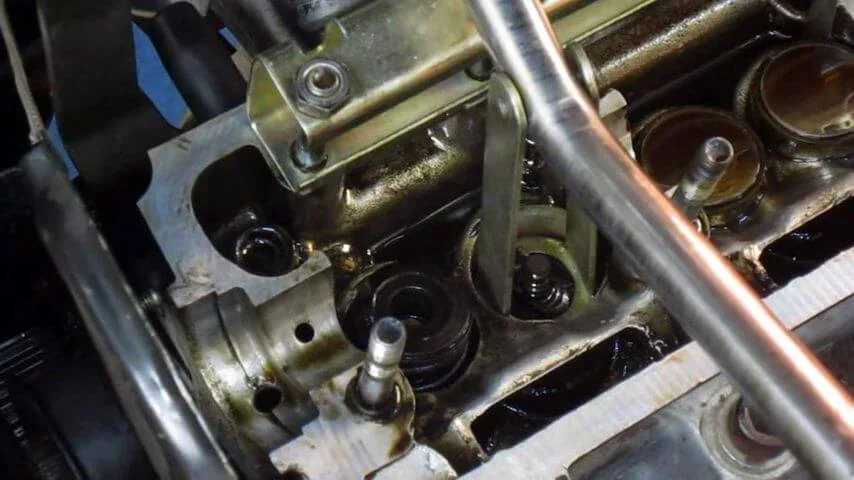

Такие же операции, производим на соседнем клапане.

Смазываем новые маслоотражательные колпачки моторным маслом, надеваем на направляющие втулки клапанов.

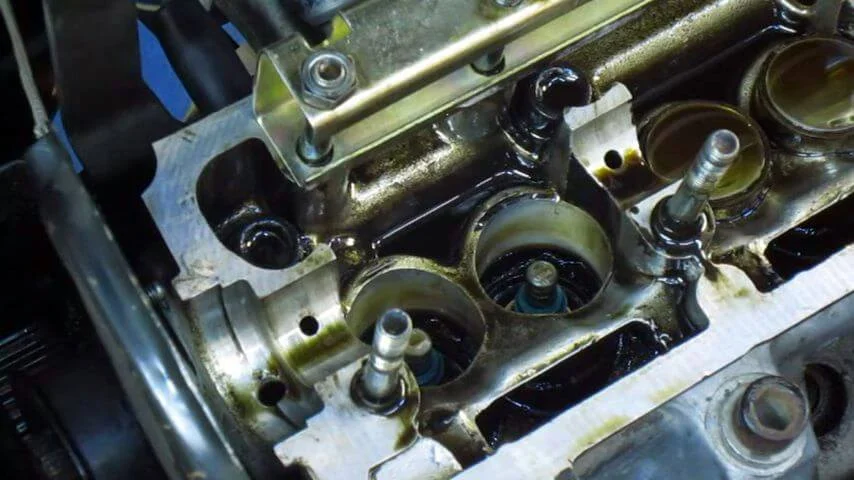

Напрессовываем оправкой каждый колпачок на направляющую втулку. Собираем клапанный механизм 1-го цилиндра в обратной последовательности. Затем повторяем эти работы для 4-го цилиндра. После чего, провернув коленчатый вал на 180° (ВМТ поршней 2-го и 3-го цилиндров), аналогичным образом меняем маслоотражательные колпачки клапанов 2-го и 3-го цилиндров.

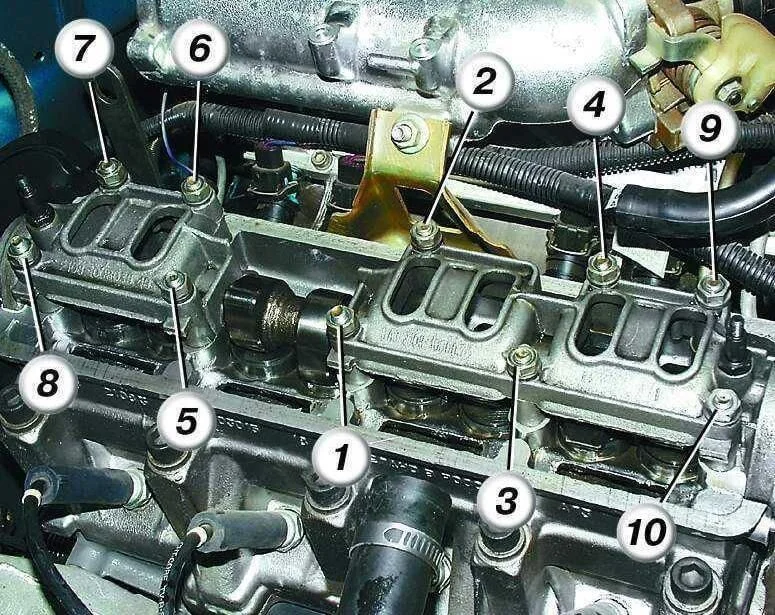

Ставим на место распредвал. Устанавливаем корпуса подшипников распредвала, надеваем на шпильки шайбы и завинчиваем гайки их крепления в два этапа в указанном порядке.
