Снятие механической КПП, замена сцепления Volkswagen Passat B5

09 сентября 2021

•

54K

Представленный фотоотчет демонстрирует довольно непростой для выполнения новичку и трудоемкий в целом, собственноручный ремонт автомобиля, в частности, снятие механической коробки передач, а также последующая замена сцепления. Ремонтные работы производятся на автомобиле Volkswagen Passat B5 (Фольксваген Пассат Б5) с двигателем 1.6 AHL.

В данном случае причиной проведения процедуры стала ощутимая вибрация автомобиля во время трогания с места, усугубляющаяся, если машина загружена, а также при городском цикле езды.

Когда будет производится очистка сцепления, то запрещено пользоваться сжатым воздухом дабы не вдыхать вредную пыль из асбеста (вредная для здоровья).

Какие инструменты и запчасти нужны для ремонта сцепления?

Наименование запчасти	Артикул	Цена

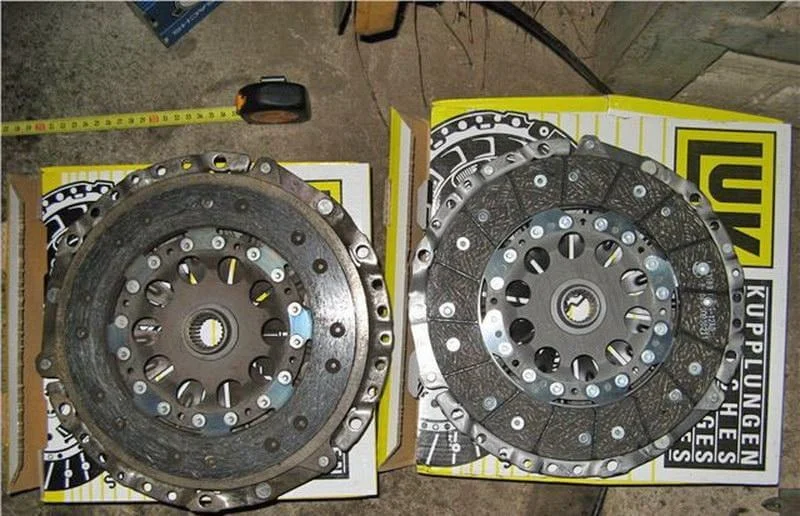

Диск сцепления	VAG 06B 141 031 P	14400
	Luk 323 0411 11	4680
	Sassone 6052ST	3400
Корзина сцепления	VAG 06B 141 117 C	12900
	Luk 123 0253 10	6960
	Sassone 8112	3070
Подшипник выжимной	VAG 01E 141 165 D	3660
	Luk 500 1050 10	1220
	Valeo 804 022	1990

Также можно купить полный комплект сцепления Luk 623 3097 00 по цене 10100 руб.

Кроме стандартного набора инструментов и смотровой ямы вам понадобится пару спецприспособлений, одно для крепления маховика от прокручивания, а другое чтобы отцентровать диск сцепления.

Очистку частей сцепления нужно делать тормозной жидкостью или метиловым спиртом. После их применения протереть поверхности насухо.

Как заменить сцепление на Фольксваген Пассат Б5 своими руками

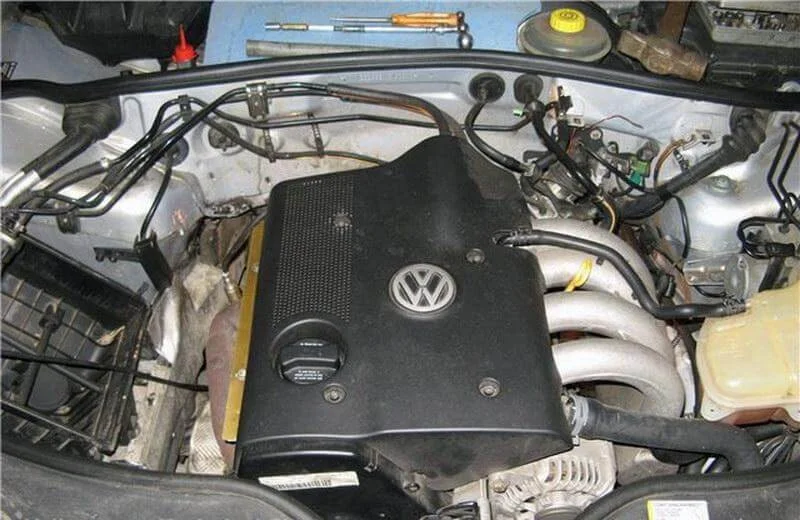

Сначала прибираем все сверху, а именно — воздушные патрубки, все от воздухозаборника до дроссельной заслонки. Откручиваем бачок с охлаждающей жидкостью и отводим в сторону.

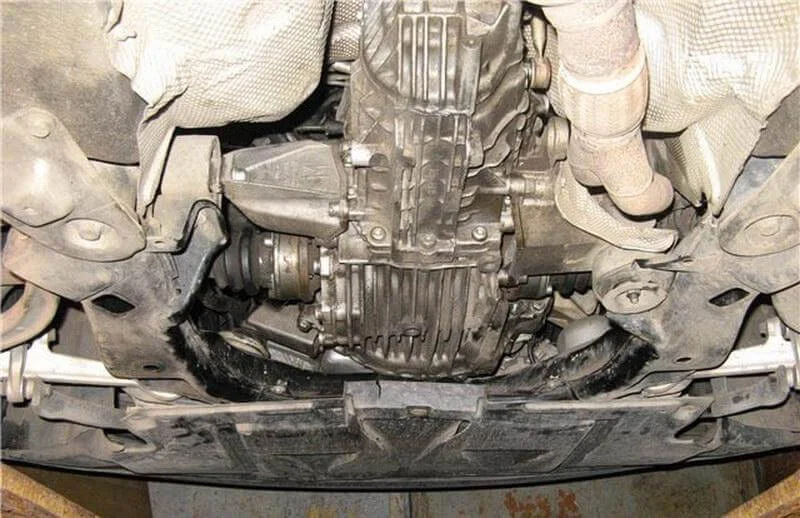

Под автомобилем откручиваем защиту двигателя.

Снимаем глушитель. Вид сверху.

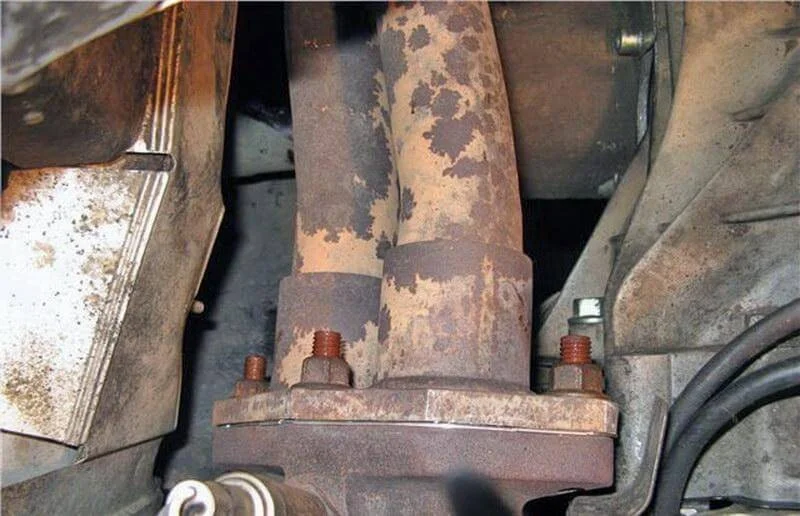

Вид на глушитель снизу.

Раскручиваем хомут. Можно пометить перед разборкой.

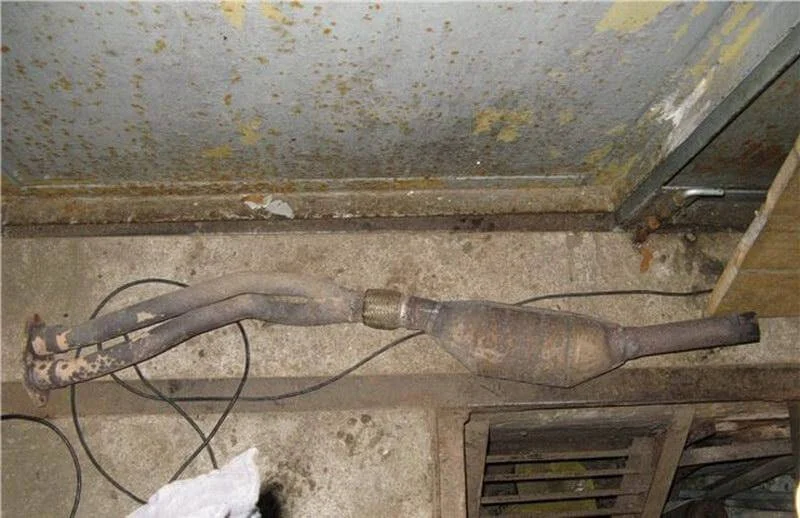

Глушитель снят.

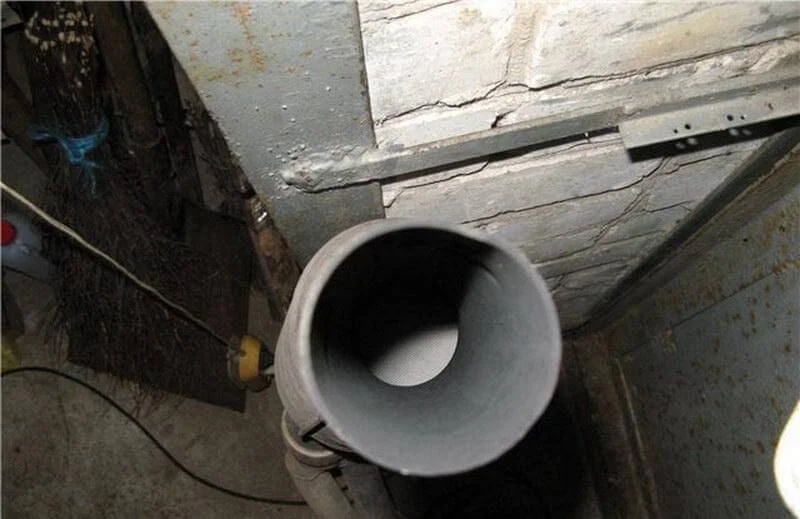

При осмотре катализатора сделан вывод, что его соты в отличном состоянии.

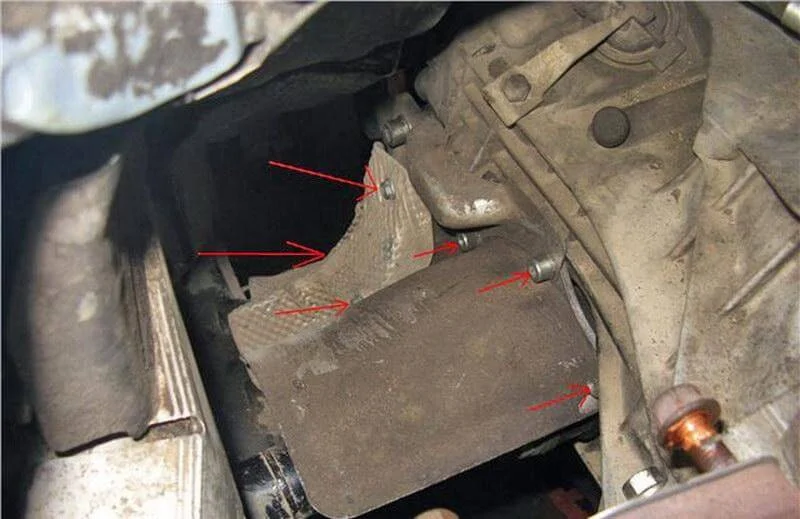

Откручиваем защитные кожухи над правым приводом и опорой коробки передач.

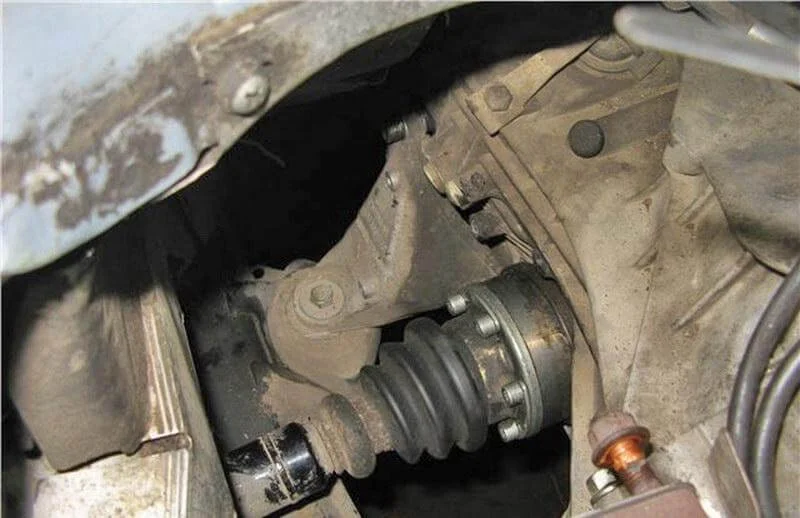

Сняли кожухи.

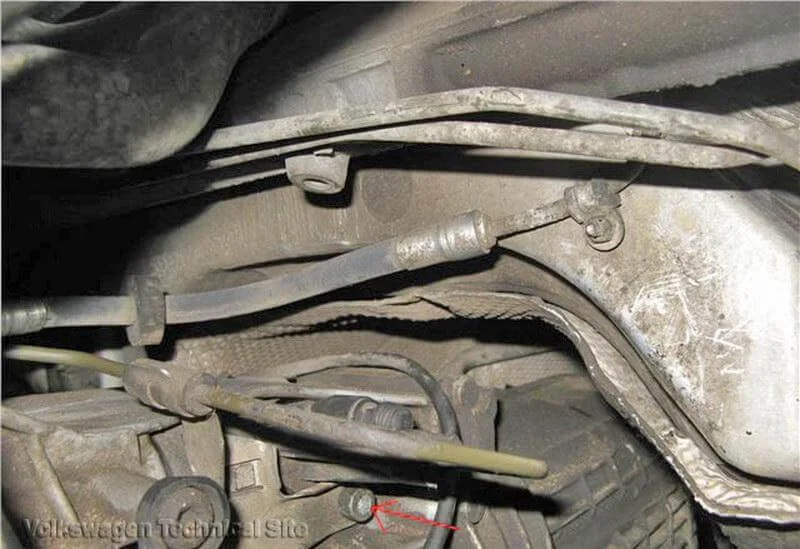

Откручиваем цилиндр сцепления, отсоединяем два разъема от коробки передач, отводим в сторону и закрепляем чем-нибудь вроде проволоки, чтобы при снятии и установке КПП ничего не мешало.

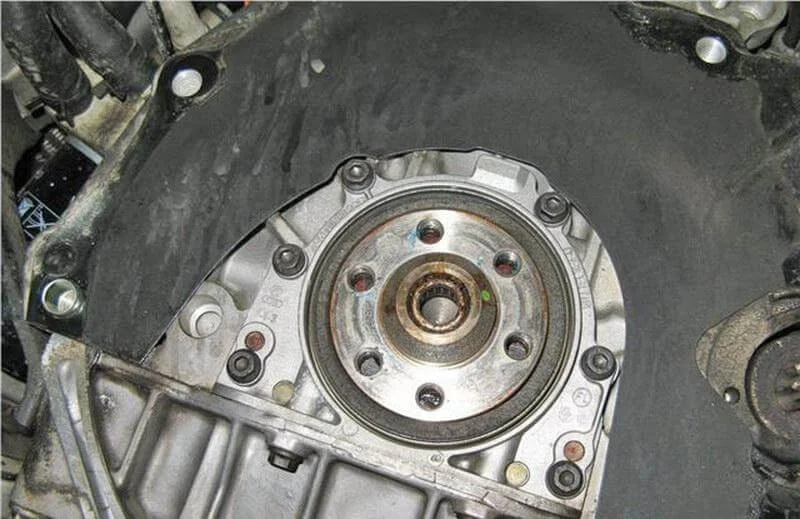

Далее откручиваются все болты по периметру коробки передач, на фото маховик и КПП уже сняты. Красные стрелки — крепление КПП к двигателю, две зеленые — стартер. Чтобы перестраховаться, один болт не выкручиваем, чтобы КПП не снялась раньше времени.

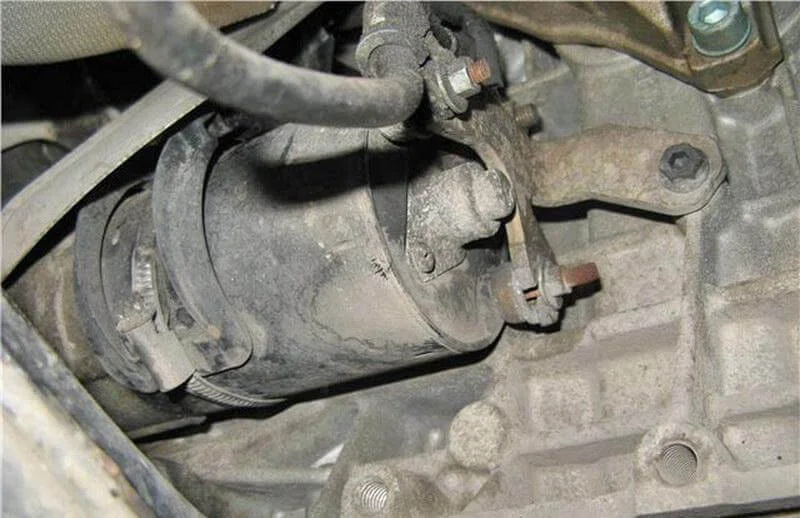

Стартер можно не снимать, поскольку он крепится к блоку двигателя и никак не мешает.

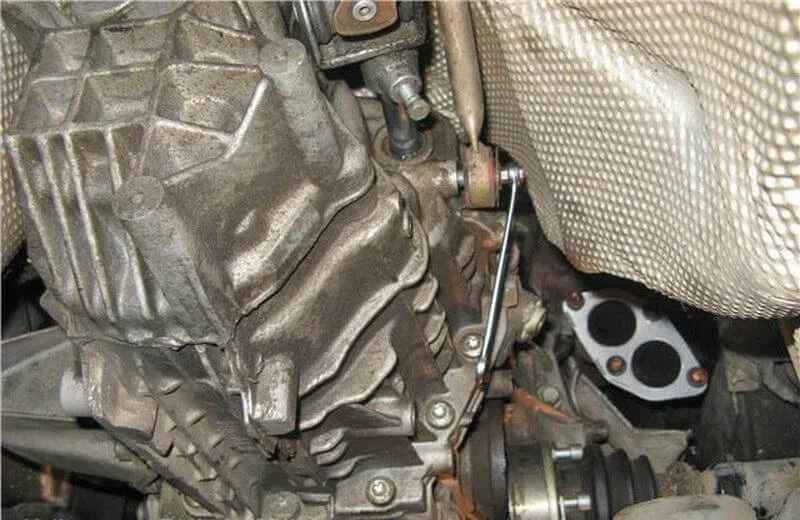

Откручиваем тяги переключения передач/

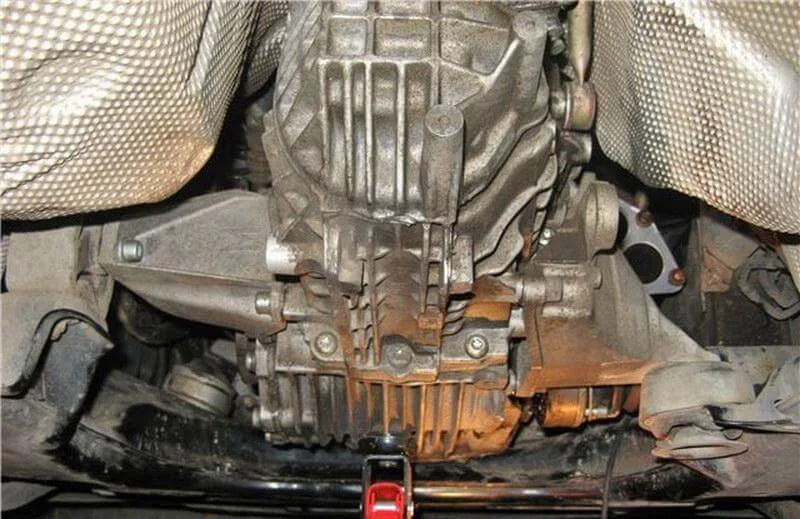

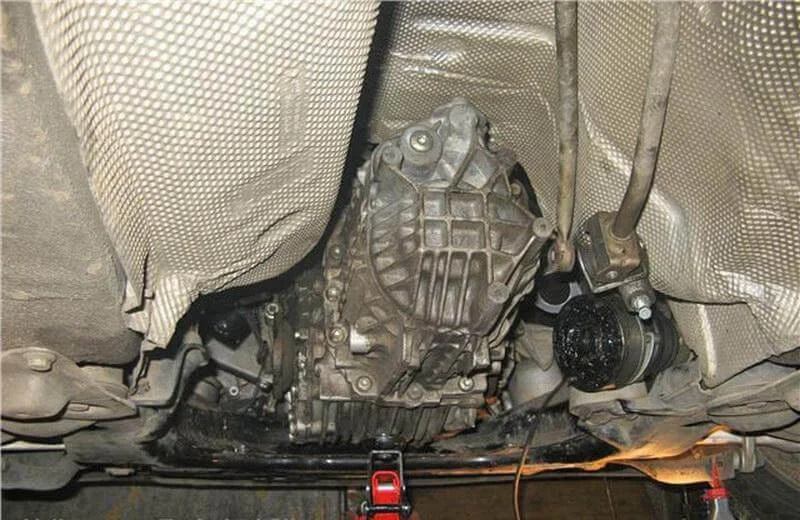

Срываем все болты приводов колес от КПП, а также все болты опор КПП. Откручиваем ШРУСы и отводим их в сторону. Под КПП ставится домкрат чтобы на ней не создавалось напряжения.
