Установка центрального замка на ВАЗ

Автомобиль ВАЗ 2106, нужно установить центральный замок, установить актуаторы в передние двери.

Заодно нужно заменить провода, привода электростеклоподъемника. Для того, чтобы проделать такие операции нам понадобятся такие инструменты:

• дрель и сверла,
• отвертка,
• пассатижи,
• кусачки и паяльник.

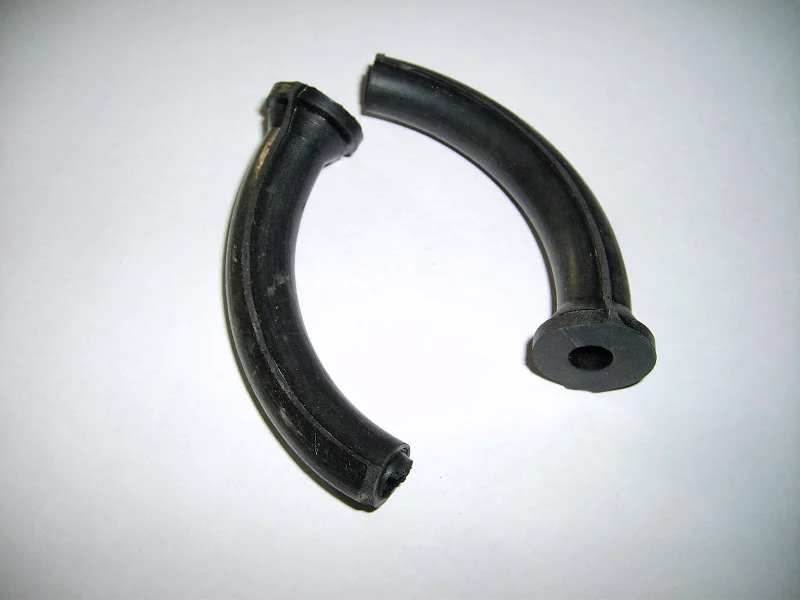

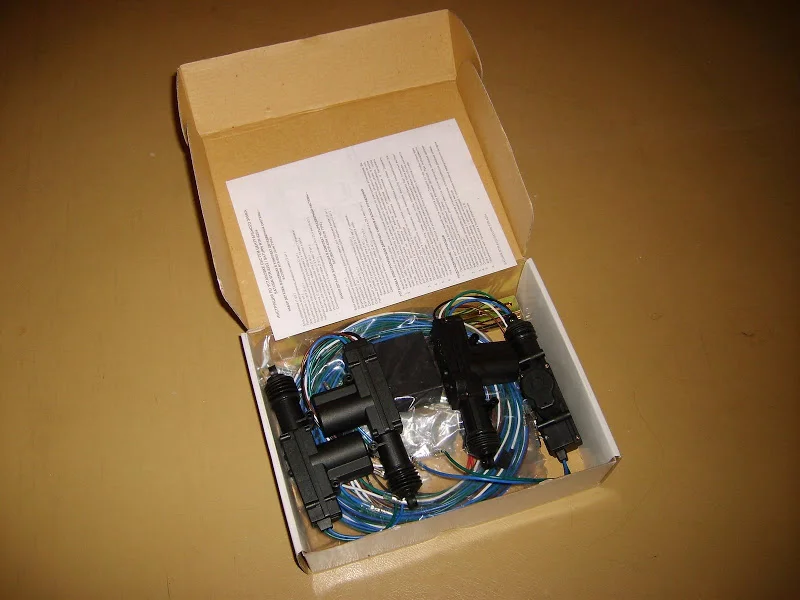

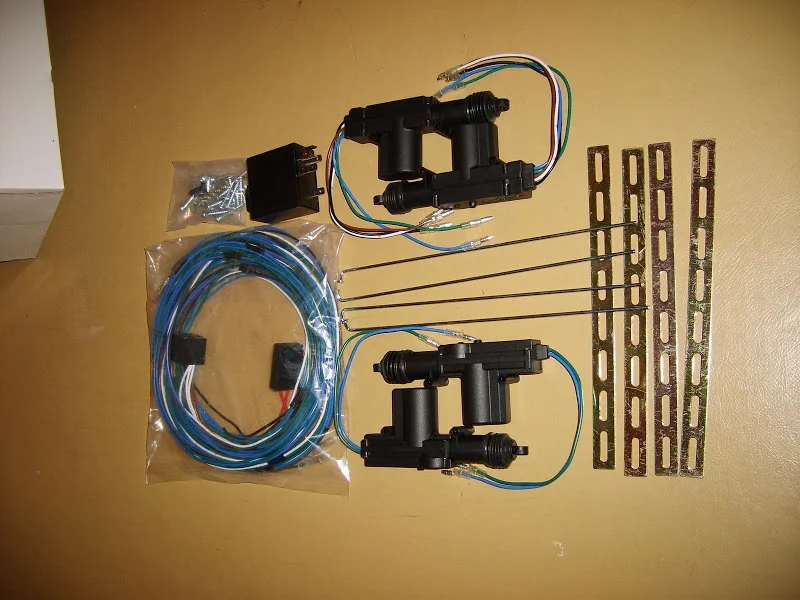

Так же нам понадобятся центральный замок, крепления и обивки (примерно 20 штук), еще пригодится переходная трубка стойка-дверь, клеммы «мама-папа», термоусадочный кембрик и провода.

Установка актуатора

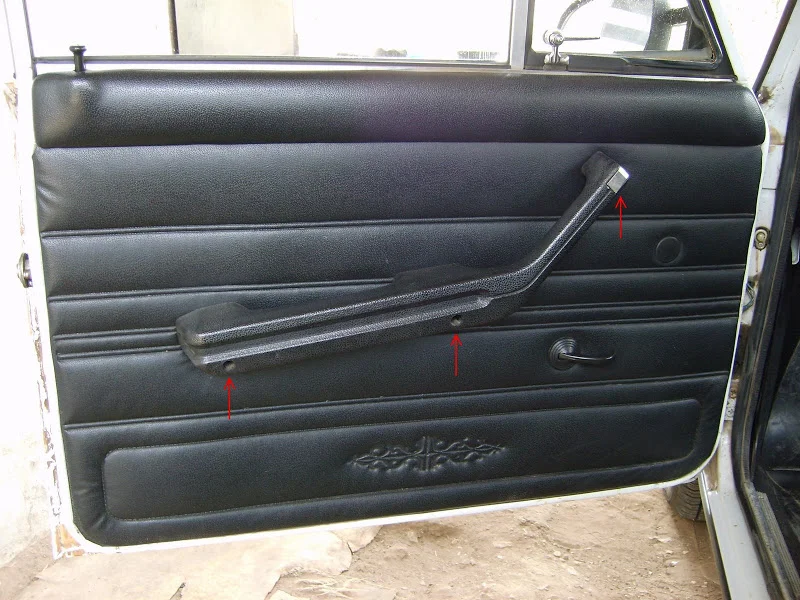

Первое, что нужно сделать это снять ручку, потребуется открутить три болта крепления.

После ручки открывания двери снимается и облицовка.

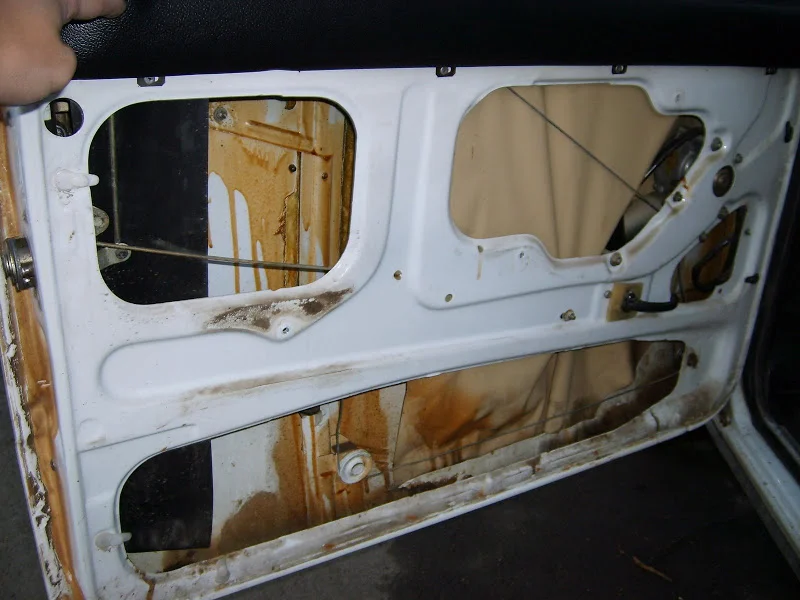

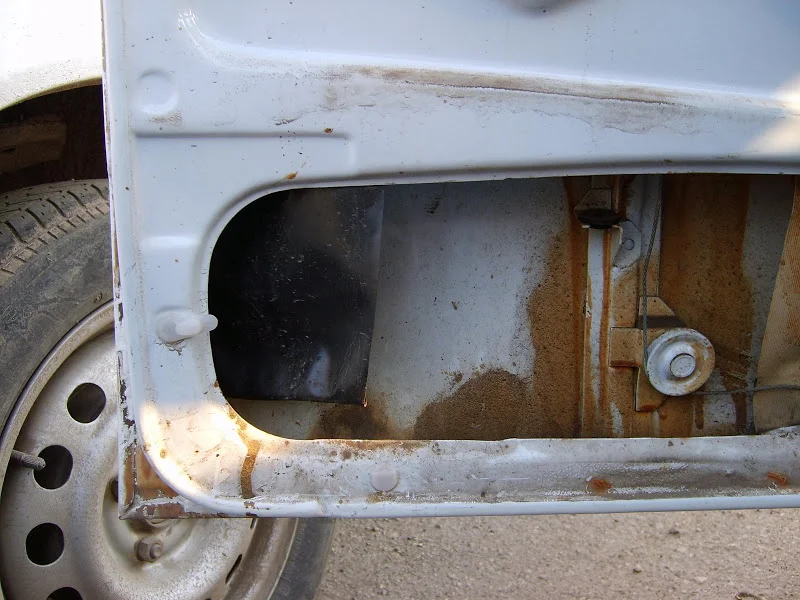

Вторую дверь нужно разобрать до такого же состояния. Теперь начинаем снимать обивку двери.

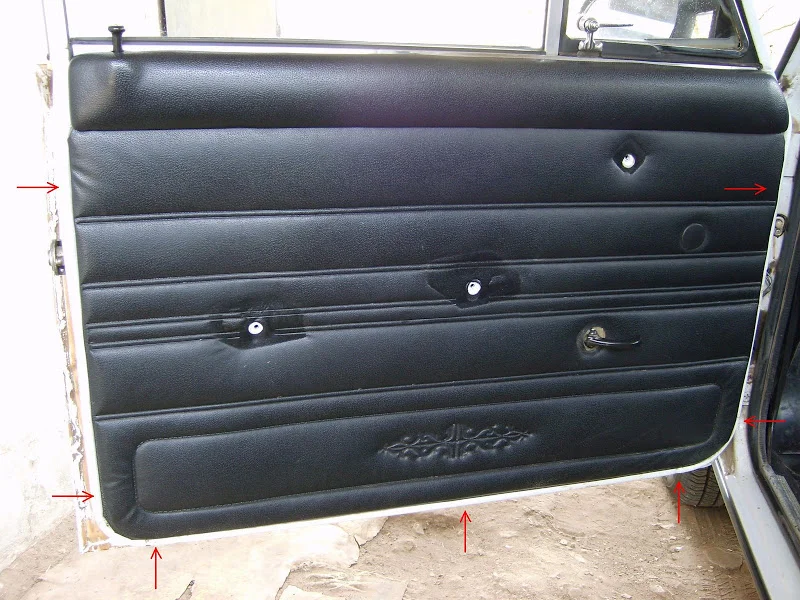

Чтобы снять обивку, поддеваем ее отверткой.

Чтобы закрепить актуатор сверлим отверстия и вкручиваем саморезы.

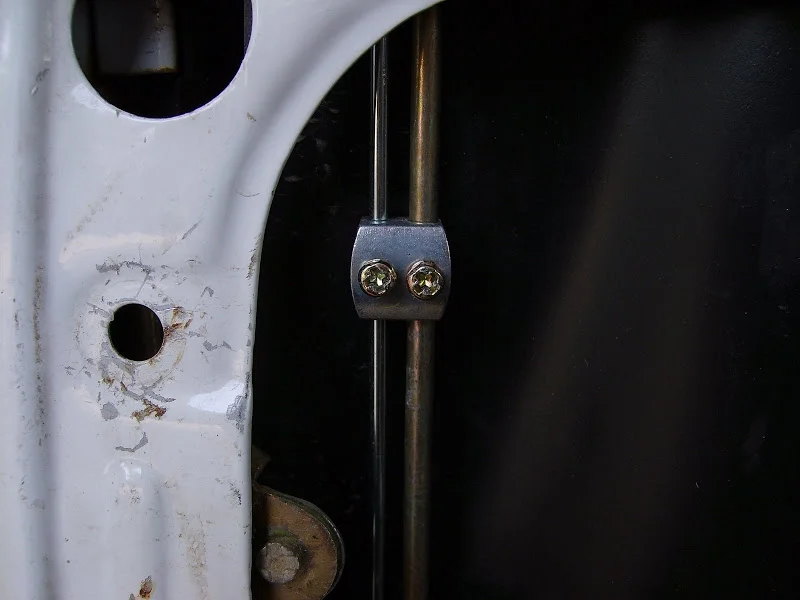

На фото указаны места для сверления. Тягу актуатора крепится зажимом к тяге замка.

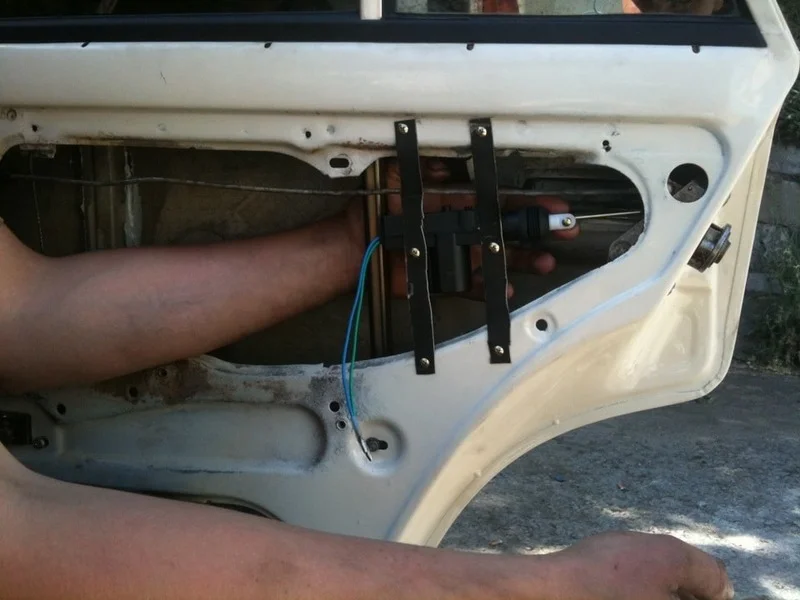

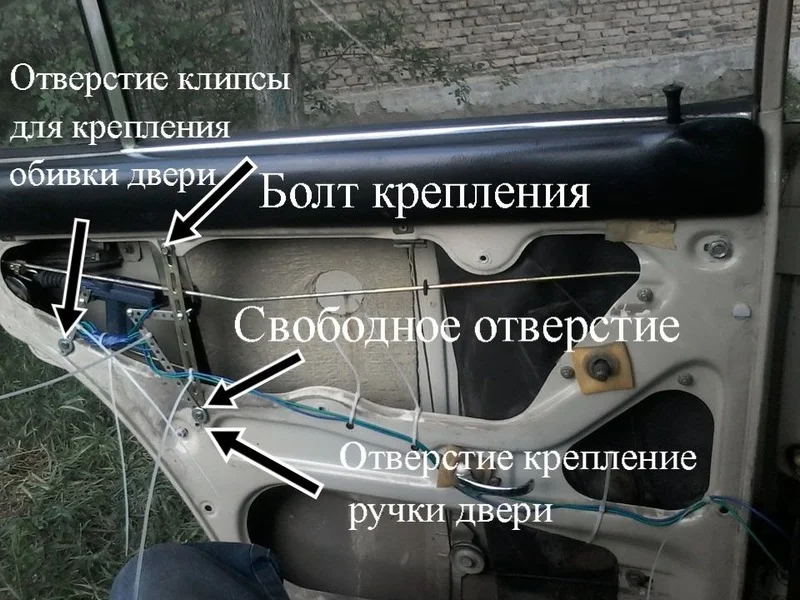

Процесс установки актуатора на передние или задние двери кроме ее места монтажа не отличается, в данном случае рассмотрим установку актуатора на примере задней двери. Приводы устанавливаются вертикально внизу двери под тягой блокираторов. Для крепления используются имеющиеся отверстия двери и идущая в комплекте с центральным замком планка.

Если отверстие имеет большой диаметр, то можно использовать для крепления шайбы или пластины из металла с отверстием 7 мм в центре. Для крепления используем винты и гайки М6. Провода жгута протягиваем через резиновую трубку, через которую проходят провода к красной лампе в торце двери.

Протягиваем жгуты под обивкой пола вдоль передних дверей, заводим через центральные стойки где проходят провода к плафонам освещения салона и выводим наружу в районе верхнего окончания нижней пластиковой накладки (накладка перед этим снята). Привод центрального замка устанавливаем как на рисунке ниже.

После установки приводов в задние двери, подключаем к ним провода, затем проверяем работу центрального замка. Зачастую с передними дверьми проблем не возникает, а с задними может не хватить мощности привода. Для этого нужно будет снять 2 пружинки. Ниже будет приведен наглядный пример, что делать если возникнет такая трудность.

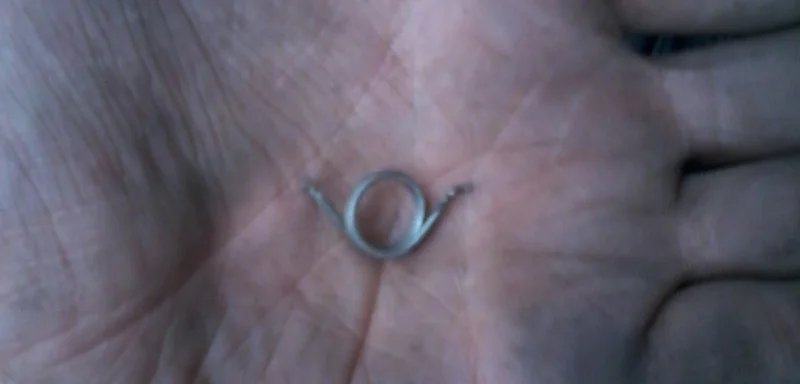

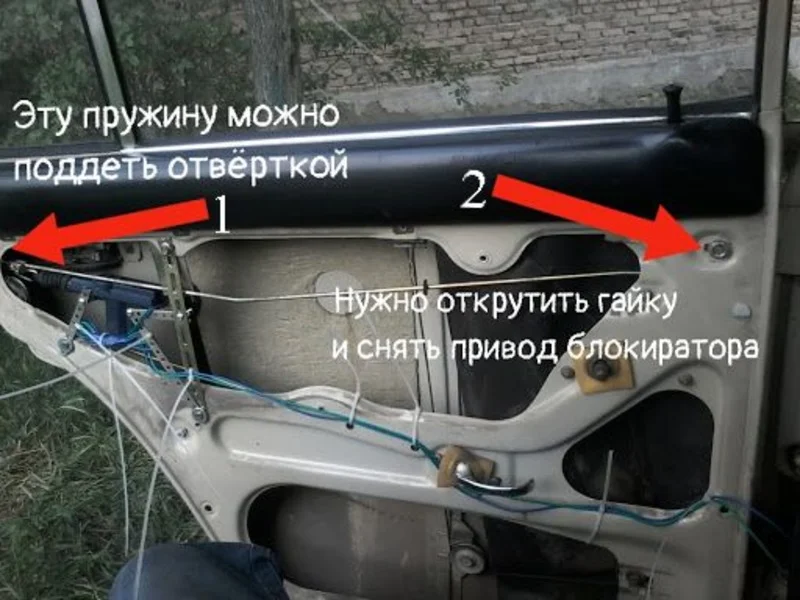

Далее будет описан процесс, как снять пружины. С первой пружиной, которая отмечена на картинке, проблем возникнуть не должно, при помощи отвёртки поддеваем её через технологическое окно. А вот процесс со 2-ой, несколько отличается. Для этого снимаем привод блокиратора, откручиваем клипсу, затем приступаем к откручивании гайки блокиратора, для этого понадобится ключ на 13. Без труда снимаем 2-ую пружину и собираем привод в обратной последовательности.

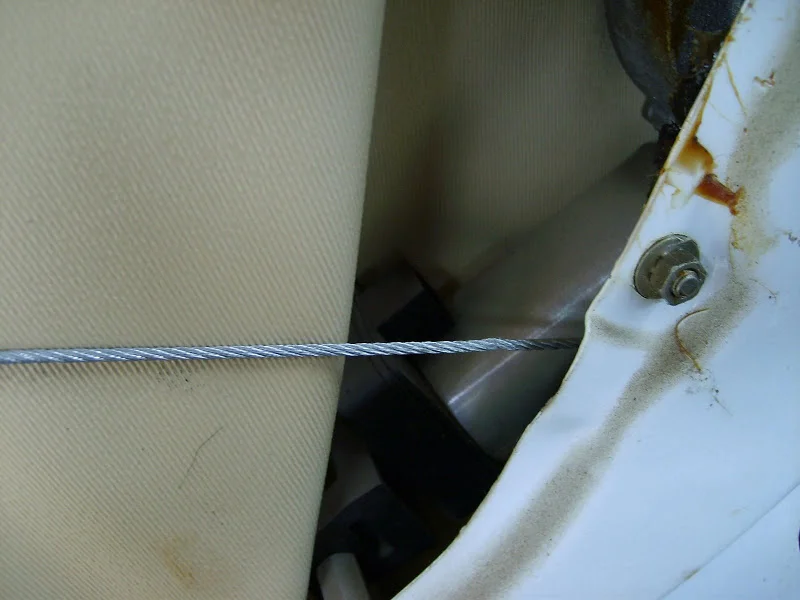

Ход тяги актуатора должен быть на 4-5 мм больше, по сравнению с ходом тяги замка. Центры хода тяг нужно совместить. Тяга актуатора должна не доходить примерно 2 мм в каждом направлении. Винты зажима нужно сильно затянуть.

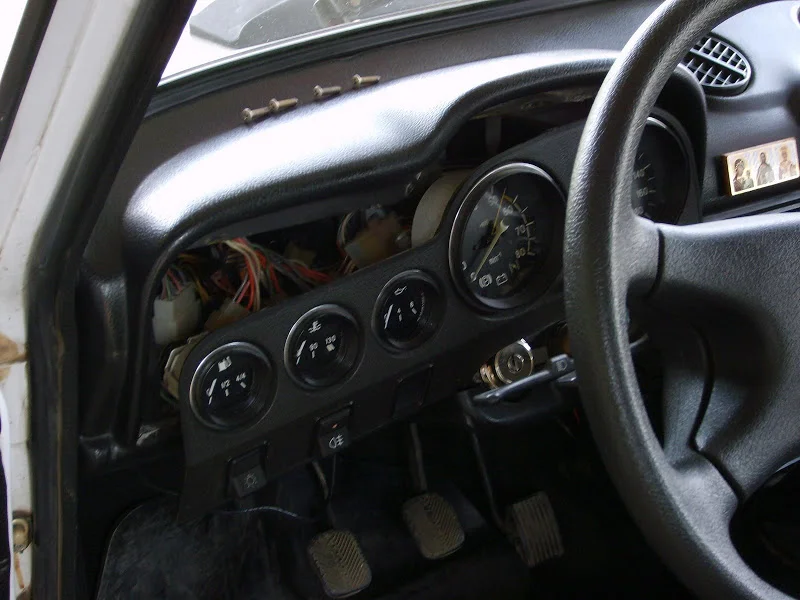

Теперь приступаем ко второму этапу — подключение центрального замка на ВАЗ Классика. Первое что делаем на этом этапе, это снятие панели приборов.

Снятие панели и и подключение проводов центрального замка

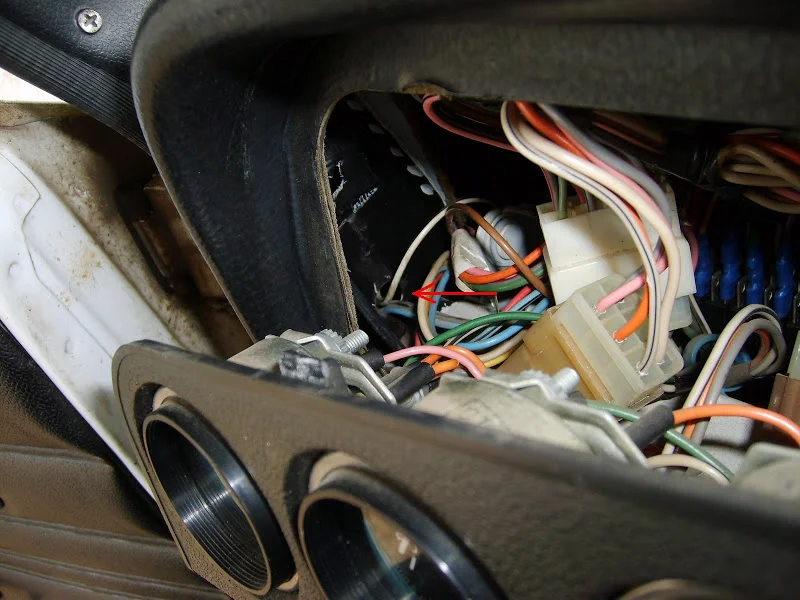

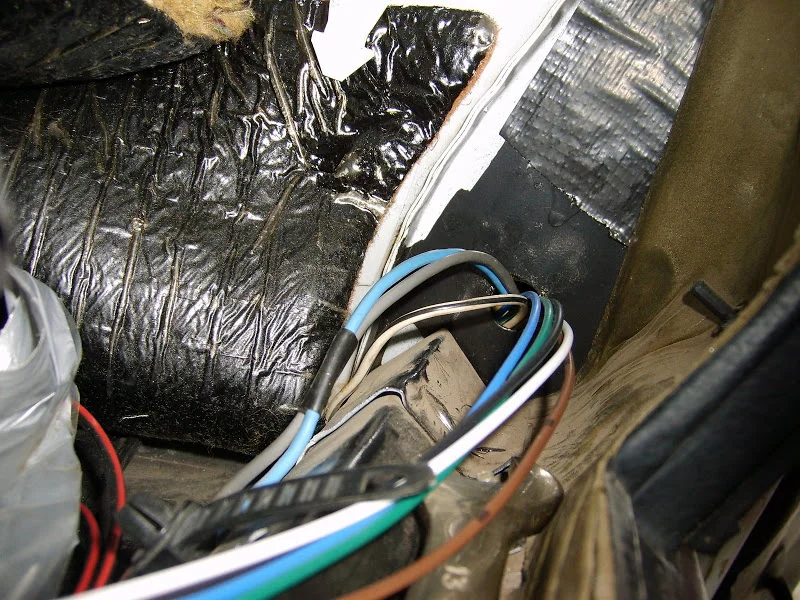

Не забудьте, что нужно проткнуть точки возле шурупов крепления. Теперь ищем место, в котором проходят провода под панелью приборов в бардачке.

Начинаем снимать старые провода, на их место устанавливаем новые.

Начинаем подключать провода актуатора, они прокладываются внутри двери.

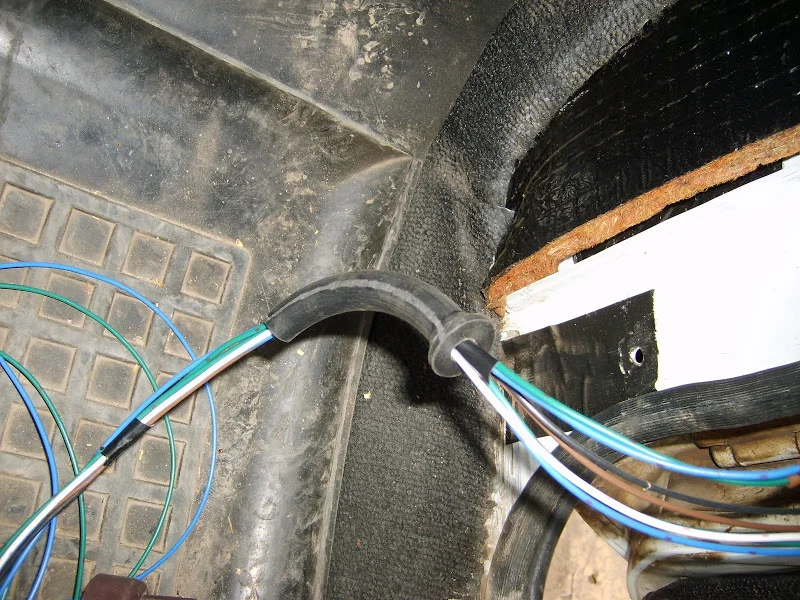

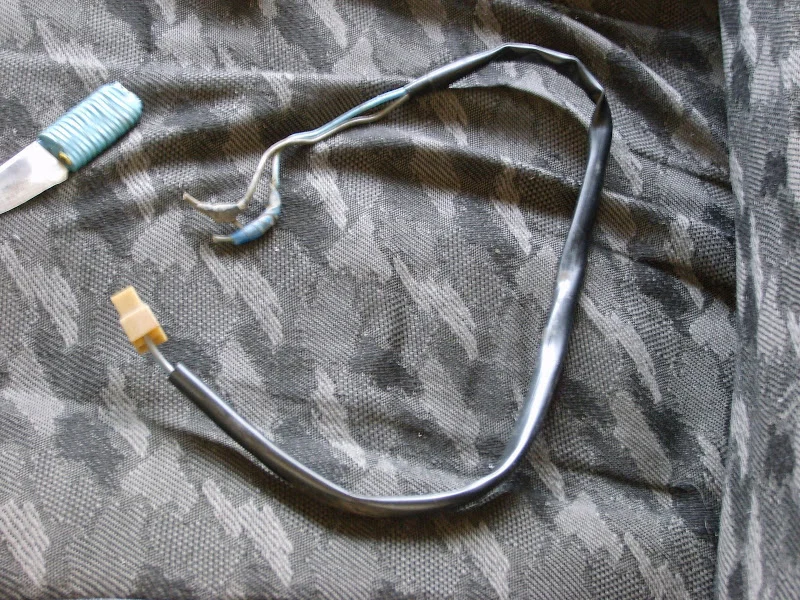

Просовываем провода стеклоподъемника и актуатора в трубку.

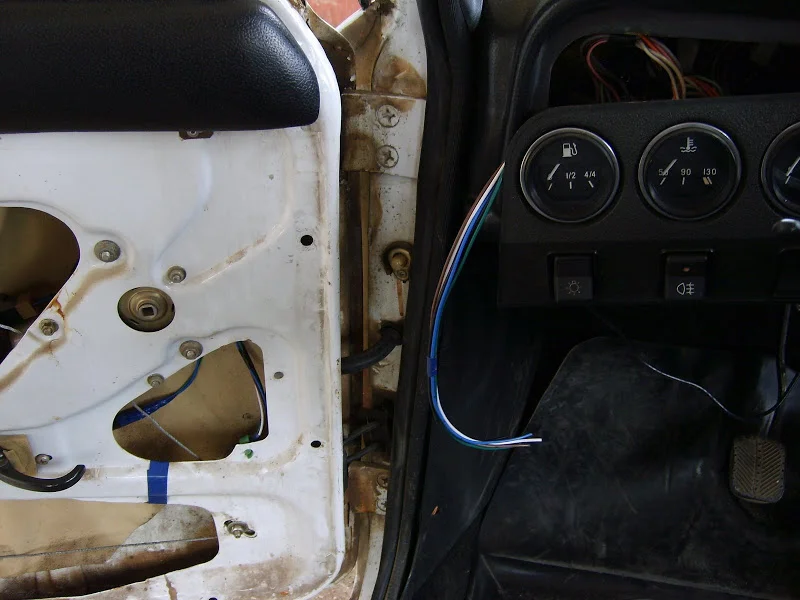

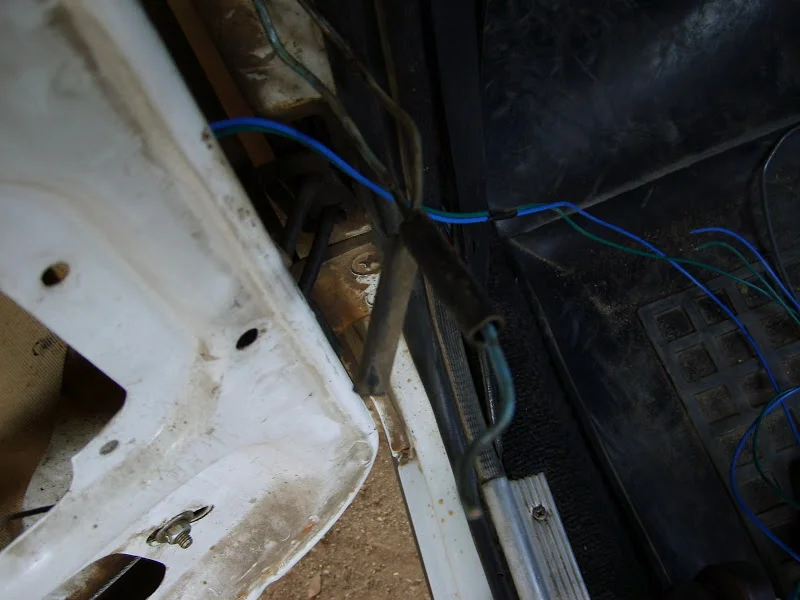

Всего получилось 7 проводов, они с большим трудом, но проходят. Теперь начинаем прокладывать провода сквозь отверстия, одной стороны их мы тянем под панель приборов, а с другой бардачок.

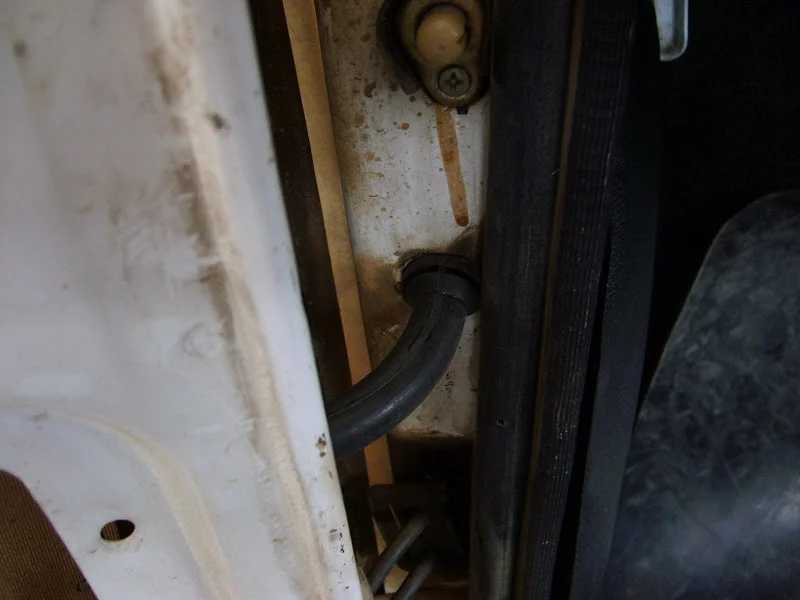

Не забываем установить проходную трубку.

Теперь подсоединяем провода к разъемам.

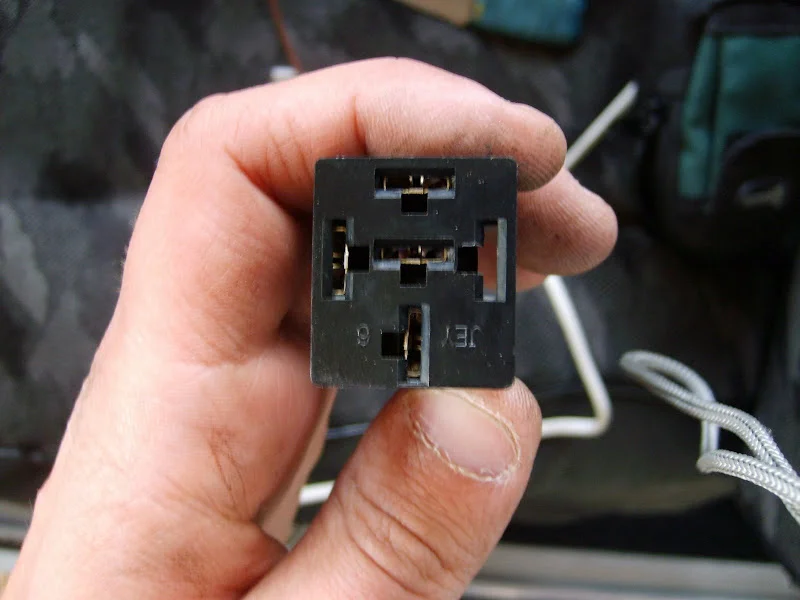

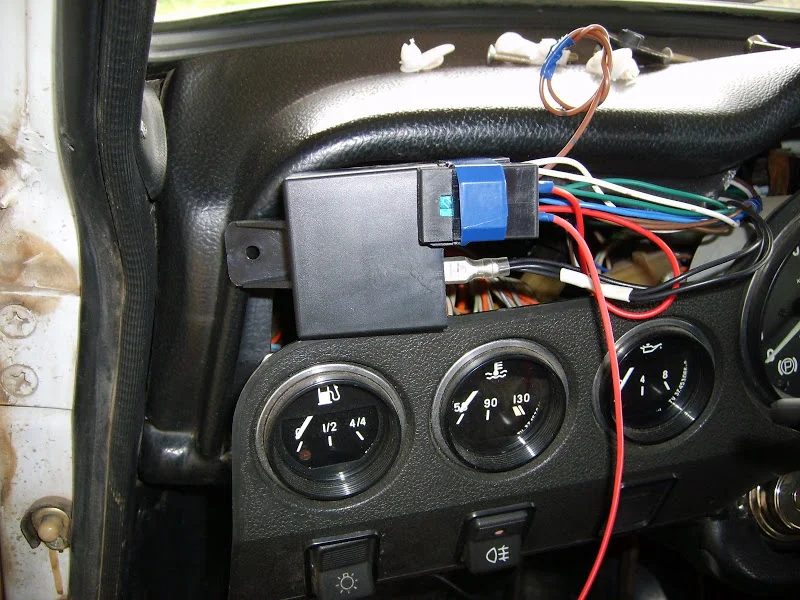

Предохранитель должен крепиться к разъему, а сам разъем нужно соединить с блоком ЦЗ.

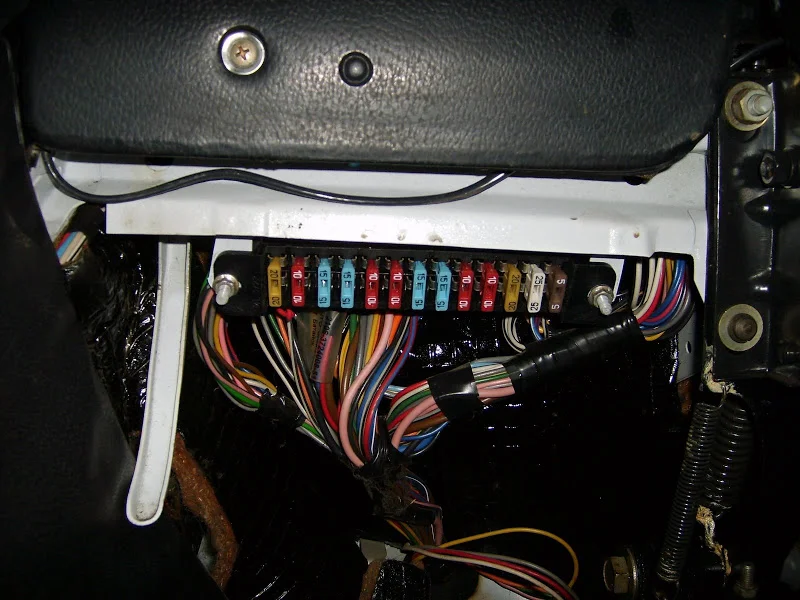

К корпусу авто нужно присоединить минусовой провод ЦЗ (его скорее всего понадобится удлинить). Плюсовой провод нужно подсоединить к предохранителю №1.
