Замена радиатора печки на Volkswagen Passat B4

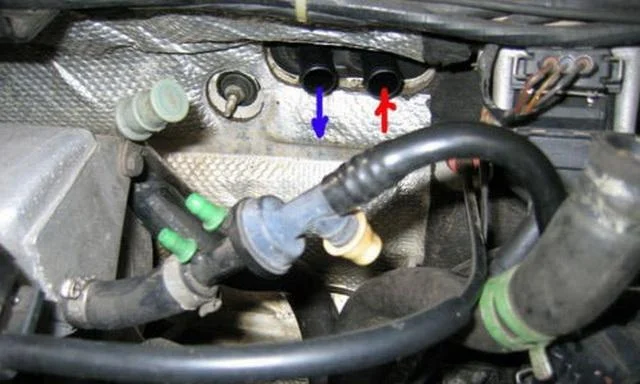

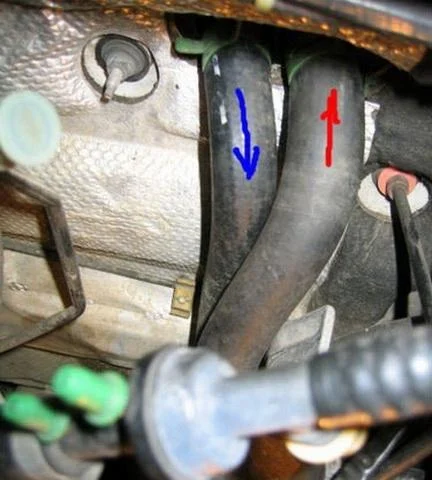

Надетые на концы трубок печки резиновые патрубки хорошо видны под капотом, на стенке салона и моторного отсека, четко посередине их 2, правая вход, левая выход.

Снятые резиновые патрубки радиатора печки. На данной модели авто радиатор печки меняется только после полного снятия панели приборов. Придется откручивать следующие детали: множество винтов и саморезов, демонтаж узлов и декоративных элементов, руль, подрулевые выключатели, подушки безопасности и многое другое. На все уйдет очень много времени, но помимо демонтажа, необходимо все правильно установить и затем собрать обратно.

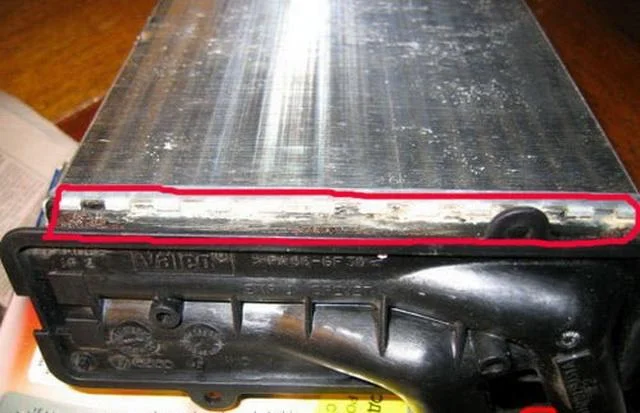

На фото — заводской радиатор печки VALEO со значком Audi-Volkswagen. Поскольку в данном случае полы оказались сухими, демонтаж пола для его сушки и мойки, а также и кресел не понадобился.

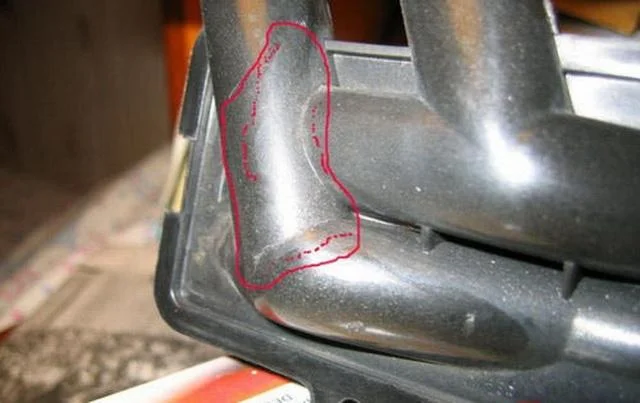

После снятия печки были также обнаружены трещины на пластике входящего патрубка.

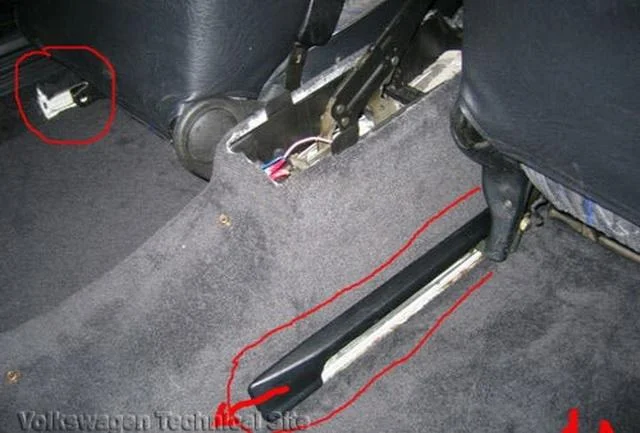

Рассмотрим ситуацию, если необходимо снятие паласов и напольного покрытия. Если пол сухой — можно сразу переходить к снятию панели приборов. Правое и левое кресла сдвигаем до упора вперед, получив тем самым доступ к декоративным накладкам внутренних и наружных полозов кресел.

Аккуратно снимаем помеченный красным декор накладки.

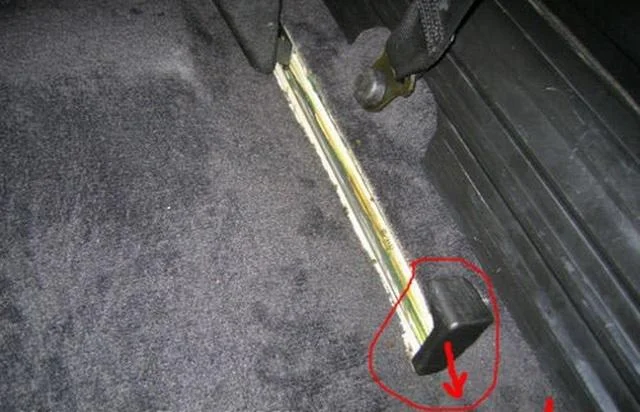

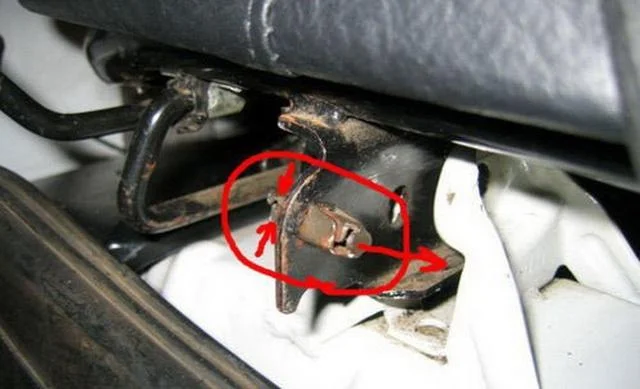

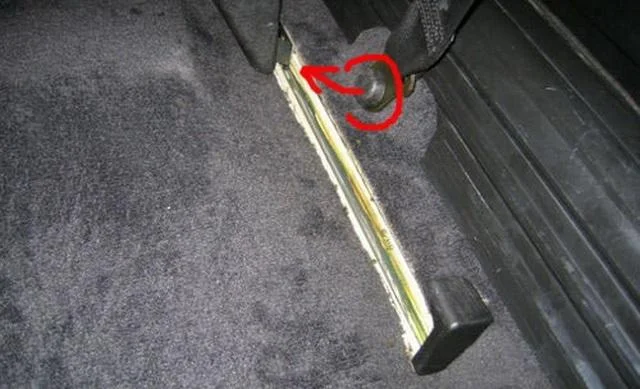

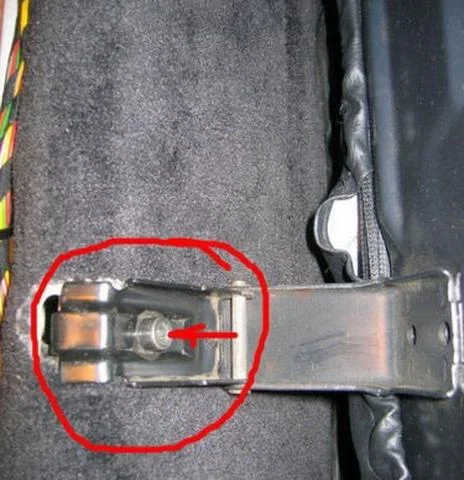

Оба передних кресла сдвигаем назад, получаем доступ к стопорному клину, легко сдавливаем и удаляем его. Затем поднимаем рукоять продольного перемещения кресел и кресла легко вытаскиваются из полозов. Удаляем их из салона.

Теперь что касается задних кресел. Подняв оба сидения задних кресел, торцевым шестигранным ключом откручиваем болты крепления к кузову и затем удаляем сидения из салона.

Теперь ремни безопасности. Подцепляем отверткой пластик, снимаем его. Снимаем заглушка с граней болта, сами болты на левом и правом пороге откручиваем ключом на 17. Необходимо также снять и накладки порогов. Для этого засовываем кончики пальцев под нижний край накладки и чуть оттягиваем от порога, тем временем резко надавив на верхнюю плоскость накладки. Услышав щелчок, демонтируем накладки левого и правого порога и удаляем их из салона.

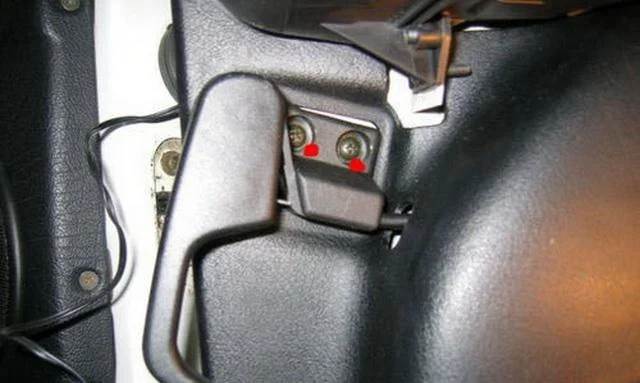

Чтобы снять рычаг открывания капота, откручиваем два самореза его крепления.

Отсоединяем трос от рычага и удаляем.

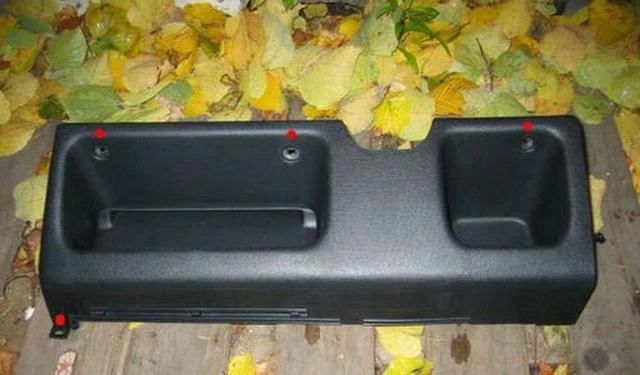

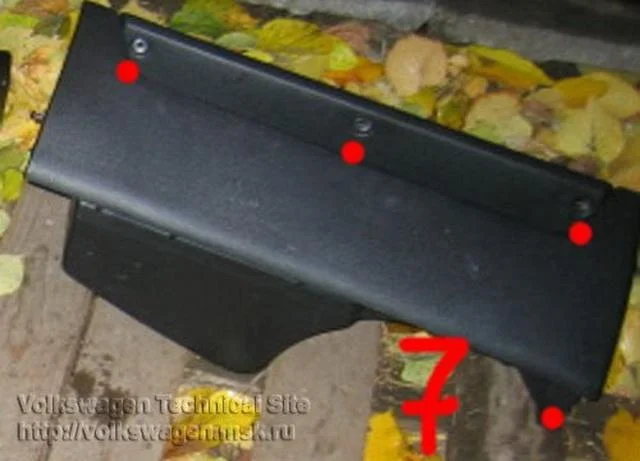

Приступаем к снятию панели приборов, или так называемой «торпеды». Начинаем с левого «бардачка». Открутить 4 винта крепления, снимаем его вместе с плоской пластиковой панелью в поролоне. Удаляем их.

Чтобы снять правый «бардачок», откручиваем 4 винта крепления перчаточного ящика. Удаляем бардачок, не забыв отключить разъем подсветки (если он имеется).

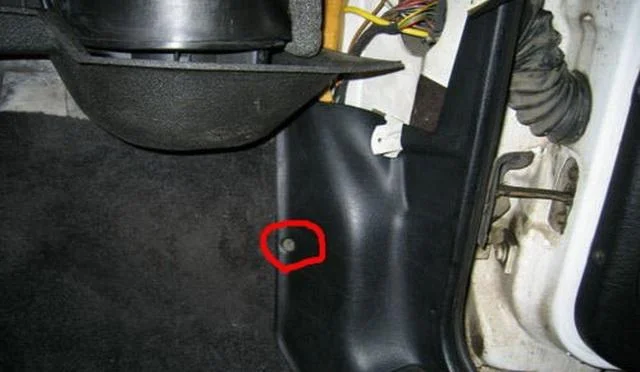

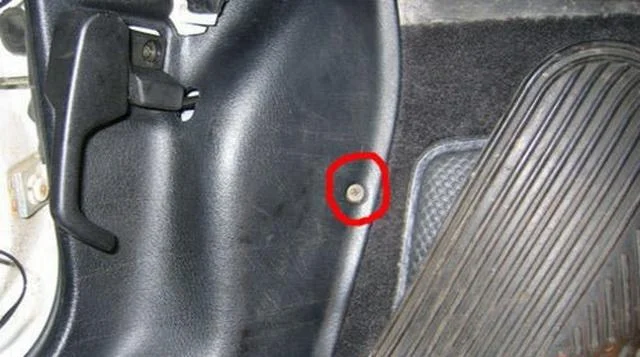

Если не снимаете напольное покрытие, пункт со снятием левой и правой щечек пропустите. Откручиваем по-одному саморезу на каждой из щечек, или правильнее назвать их нижними накладками передней стойки и дверного проема.

Стараясь не повредить щечки-накладки (каждая закреплена еще на одной пружинной скобе, вставленной в кузов) снимаем их. Убираем их в сторону.

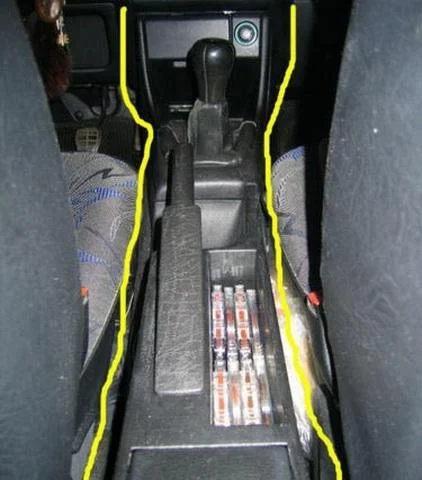

Переходим к снятию центральной консоли. Стоит знать, что возможны несколько вариантов ее крепления.

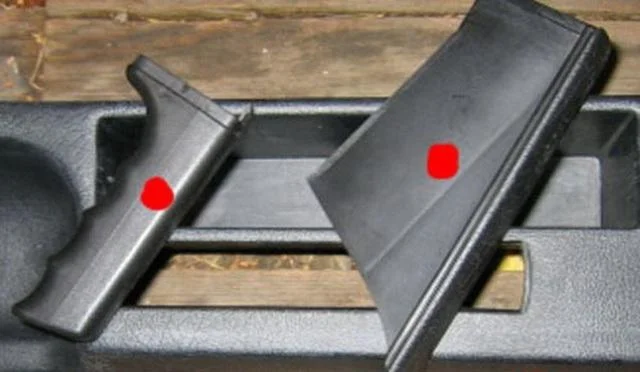

Начинаем с рычага стояночного тормоза, поднимаем его вверх (ставим на ручник), снимаем с ручника рукоять и стягиваем декоративный пластиковый кожух.

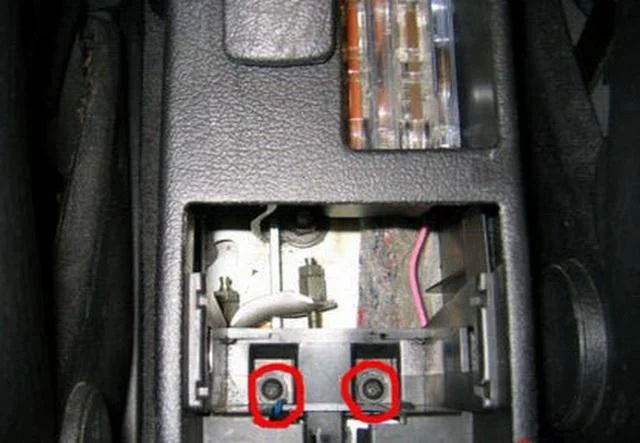

Вынимаем пепельницу дял задних пассажиров, открутив под ней два винта.

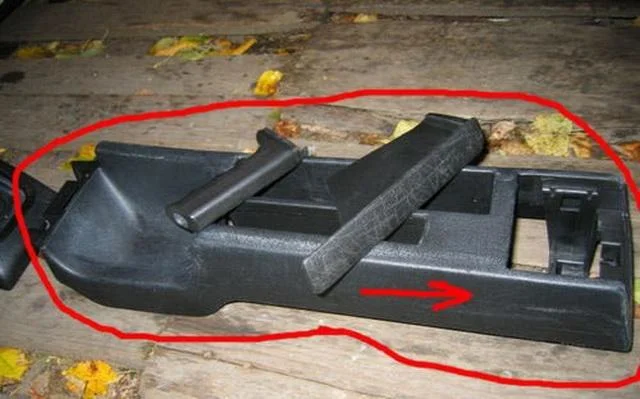

Аккуратно снимаем заднюю часть центральной консоли, не повредив патрон с лампой подсветки пепельницы, если имеется, предварительно открутив два винта под снятой пепельницей.

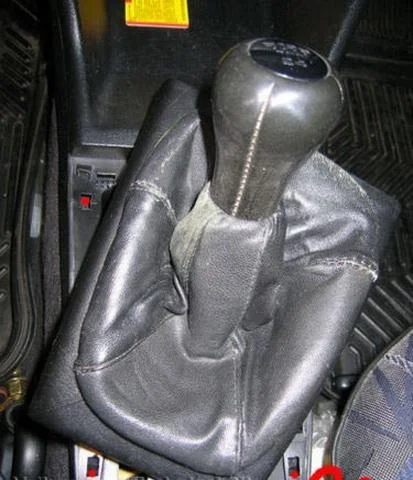

Откручиваем рукоять переключения передач против часовой стрелки. Аккуратно подцепив плоской отверткой, снимаем декоративное обрамление рукояти переключения передач.

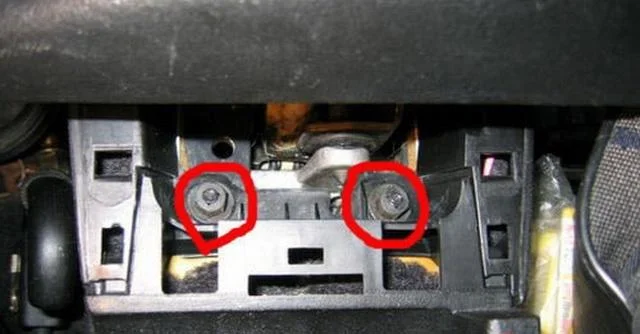

Под декоративной накладкой рычага КПП хорошо видны две пластиковые гайки, которые крепят переднюю часть центральной консоли. Откручиваем их головкой на 10.

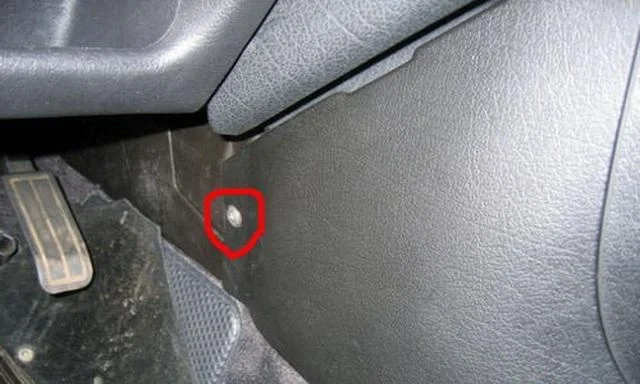

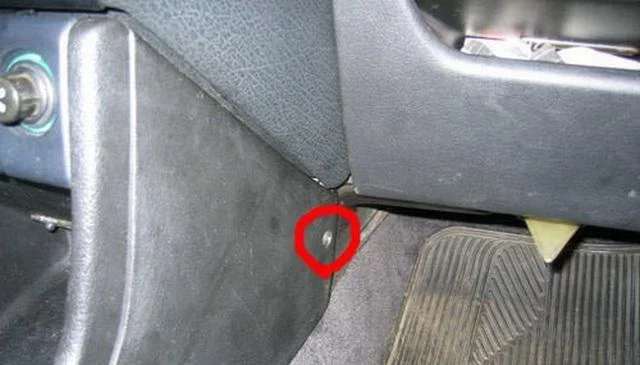

Теперь саморезы передней консоли. Откручиваем по-одному с каждой стороны. Слева.

И справа. Потянув переднюю консоль назад, получаем доступ к разъемам прикуривателя и подсветки консоли. Снимаем центральную консоль.

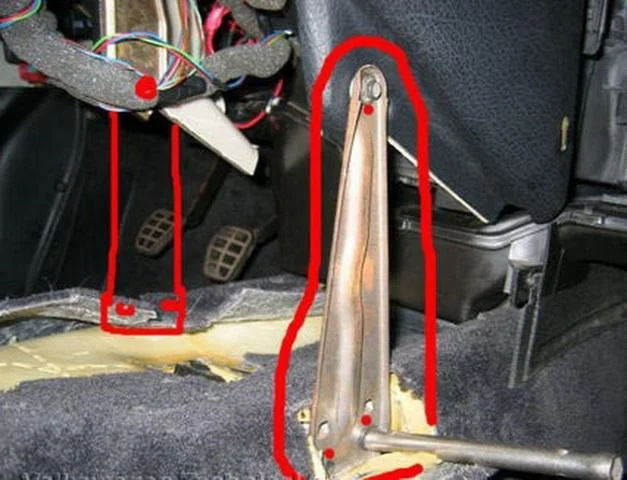

После того, как сняли переднюю часть центральной консоли, получаем доступ к центральным опорам панели приборов. Ключом на 8 откручиваем по 3 болта на каждой стойке(1- сверху, 2- снизу), затем откладываем крепеж и стойки в сторону.

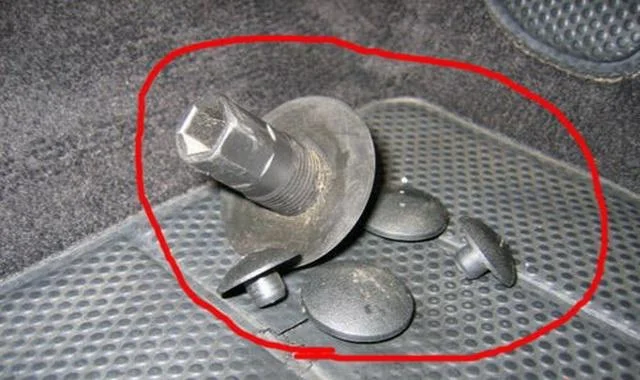

Переходим к педалям. Здесь понадобится хорошее освещение. Необходимо открутить декоративные пластиковые гайки и ограничитель хода педали газа.

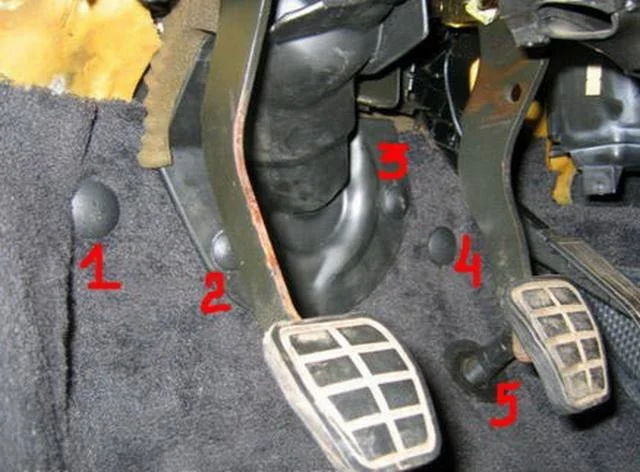

Если кроме торпеды необходимо снимать паласы, откручиваем все 5 точек крепления. если только торпеду — 2 и 3 точки крепления.

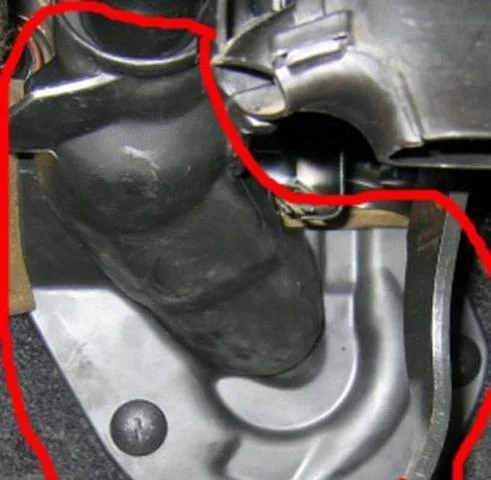

Открутили, аккуратно тянем и снимаем декоративную защиту промежуточного вала. Пункт обязательный для выполнения перед следующим.

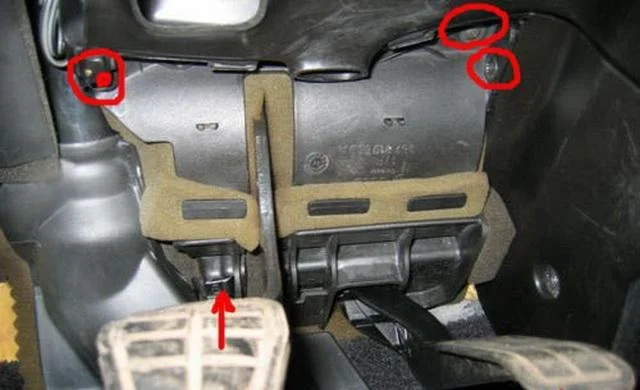

Над педалями газа и тормоза крепится пластиковая защитная панель, обклеенная поролоном и состоящая из двух разъемных частей. Расположена не очень удобно и хитро закреплена. Сначала откручиваем три самореза и снимаем, потянув на себя, после чего опускаем вниз первую часть панели. Затем, давя отверткой на стопорный язычок, тянем на себя вторую часть пластиковой панели. Когда будете проводить обратную сборку, сначала обязательно устанавливаем эту панель и только затем крепим декоративную защиту промежуточного вала с универсальными шарнирами.

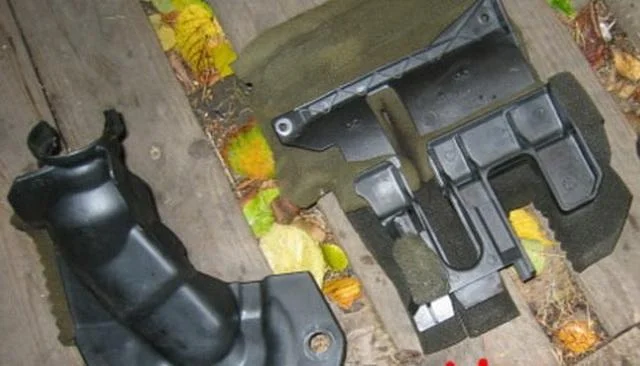

Вышеописанные элементы салона после демонтажа.

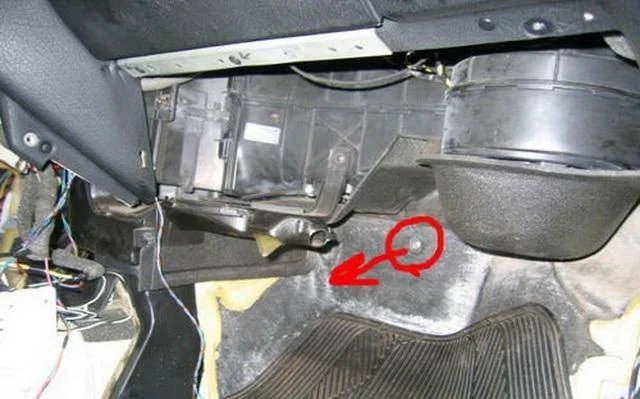

Помимо всего, существует также точка крепления паласа, над ногами пассажира, которую нужно демонтировать, этот пластиковый пистон сидит крепко, его надо грамотно потянуть на себя, после чего он выйдет.

Теперь руль и комбинированный переключатель рулевой колонки. Вынимаем ключ зажигания и проворачиваем руль до щелчка противоугонного положения. Открутив шестигранным торцевым ключом сзади руля два болта крепления подушки безопасности (AIRBAG), чуть приподнимаем подушку и, отключив разъем, снимаем её.

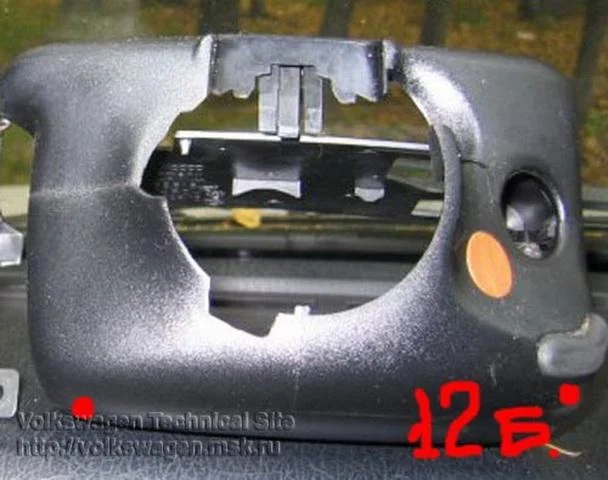

Снимаем верхний и нижний кожухи рулевой колонки, для этого откручиваем снизу два самореза крестовой отверткой и опускаем вниз серворуль.

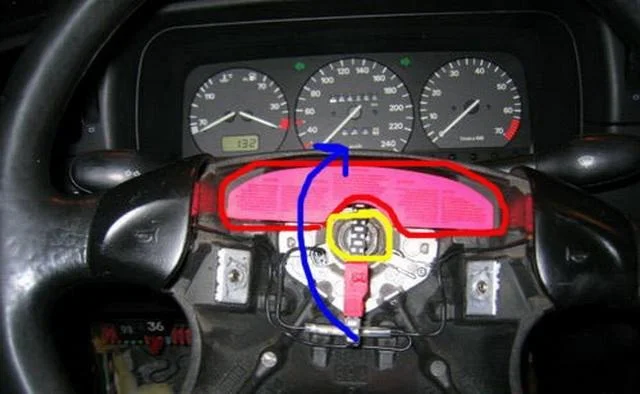

После того, как снимем красную пластиковую пластину с надписями, отмеченную красным и аккуратно отогнем плоский провод с разъемом подушки безопасности, помеченный синим, откручиваем головкой на 24 центральную гайку крепления руля, отмеченную желтым.

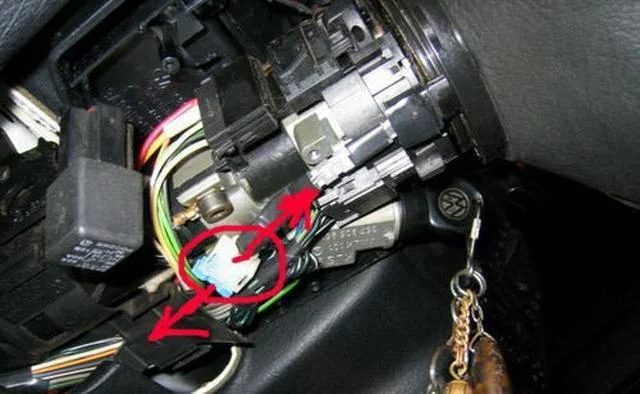

Перед снятием руля, ставим на него метку относительно какого-либо ориентира, что облегчит точную установку руля на свое место. Обязательно отключаем разъем плоского провода подушек безопасности, идущего снизу руля, по рулевой колонке. Фото сделано снизу, слева от руля. Только после этого снимаем руль.

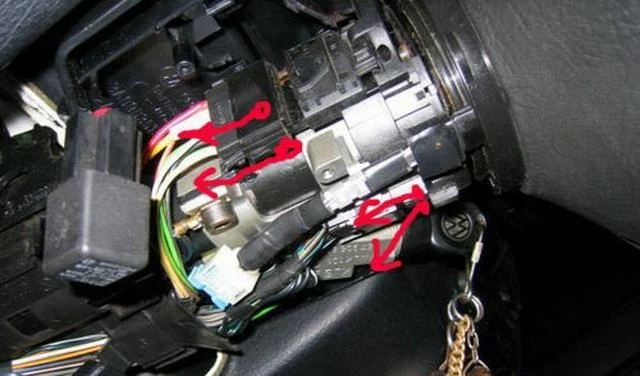

Отсоединяем 4 разъема, по 2 с левой и с правой сторон, от комбинированного переключателя стоящего сразу за рулем.

Откручиваем три винта его крепления и снимаем этот узел.

Перейдем к разборке панели приборов «торпеда». Осторожно поддев отверткой, снимаем все верхние сопла подачи воздуха, расположенные на панели приборов. В сумме их 4 штуки, две в центре, одна слева и одна справа.

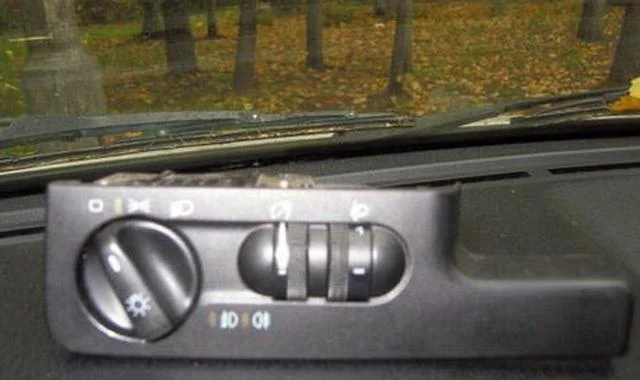

Сдвигаем вправо подпружиненный крепеж, комбинации включения и регулировки внешнего освещения и внутренней подсветки. Тянем на себя и снимаем этот узел.

Отключаем два разъема и откладываем узел в сторону.

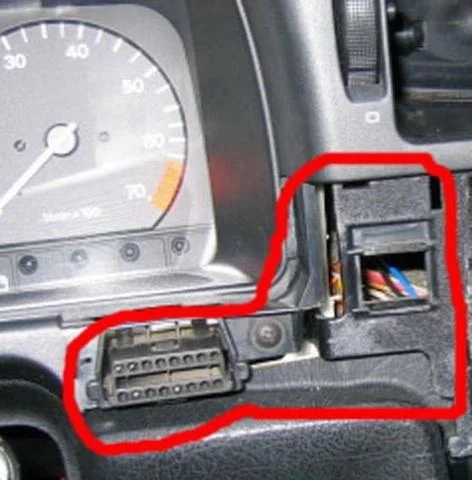

Снимаем декоративную панель, закрывающую диагностический разъем.

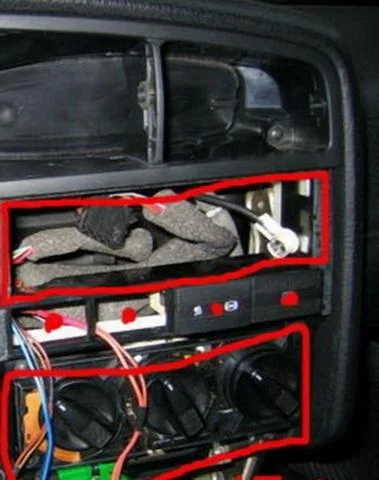

Отключаем разъемы и снимаем магнитолу. Снимаем все выключатели и контрольные лампы, расположенные под магнитолой. Цепляем отверткой и снимаем декоративную накладку панели ручек управления отопления и вентиляции.

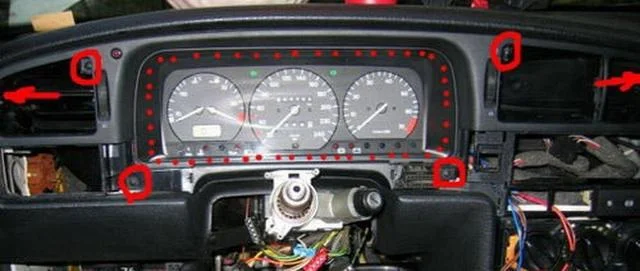

крестовой отверткой откручиваем 6 винтов крепления. Затем снимаем центральную накладку панели приборов, что находится над рулевой колонкой, а после этого декоративное обрамление спидометра, называемое также комбинацией приборов.

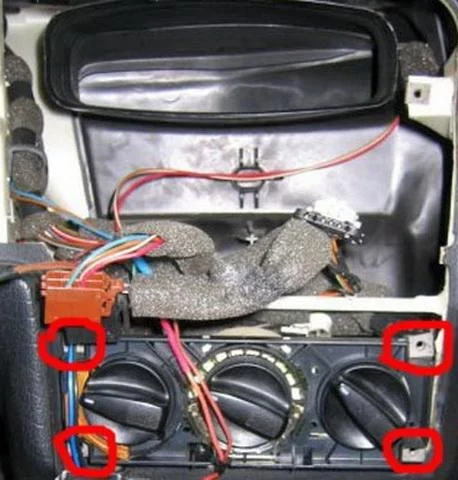

Также необходимо открутить 4 крестовых винта вокруг ручек панели управления отоплением и вентиляцией.

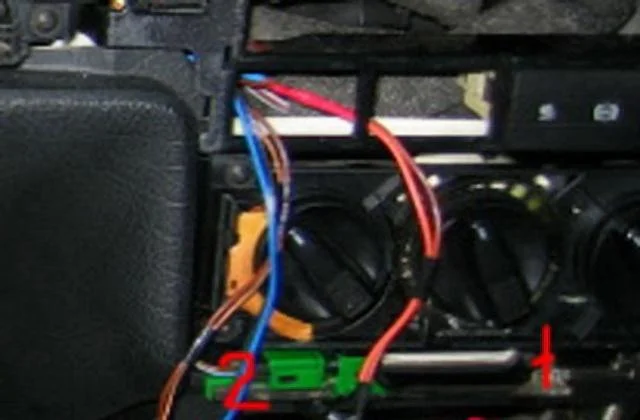

Еще 2 винтов находятся снизу этой панели. Правый под номером 1, видно хорошо, а левый винт под номером 2 скрыт за разъемом подсветки пепельницы. Аккуратно отгибаем провод этого разъема и откручиваем левый винт, после чего очень аккуратно снимаем хрупкую подсветку пепельницы из оргстекла, отключаем от неё разъём и удаляем. Затем снимаем «центральную накладку», над центральной консолью.

Внимательно осмотрев, чтобы весь крепеж был откручен. Вынимаем плотно сидящую в воздуховоде накладку крайнего левого сопла, торопиться не стоит.

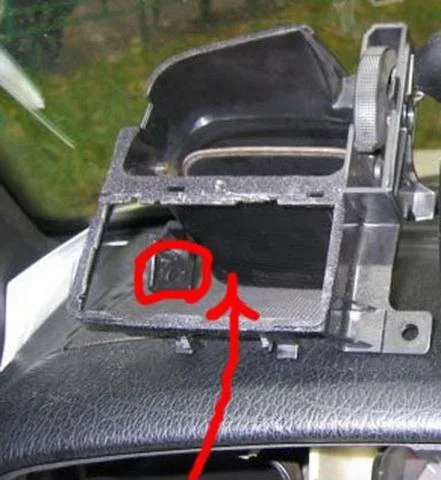

Откручиваем отмеченный красным винт и поддеваем отверткой два синих усика, указанных синей стрелкой, после чего снимаем накладку крайнего правого сопла.

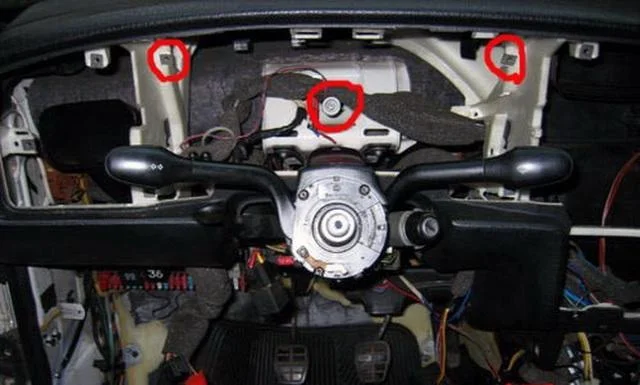

Слева и справа от спидометра откручиваем 2 крестовых винта. Тут понадобится помощник, который под капотом должен аккуратно тащить трос спидометра на себя (трос подпружинен и выходит на 3-3,5см), а в салоне тем временем осторожно тянем сначала верх спидометра «комбинации приборов», а затем и низ. Вытаскиваем этот узел. Отсоединив разъем сзади этого узла, снимаем его.

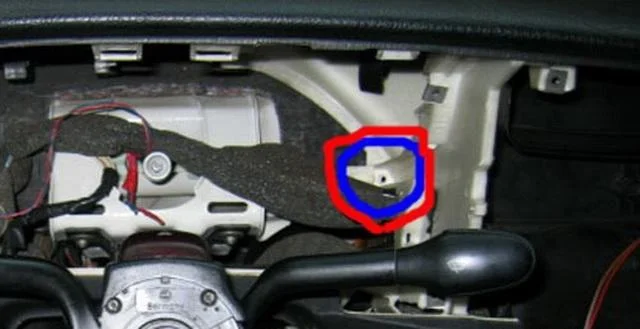

Если снимаете торпеду первый раз, сверлом и дрелью удаляете заклепку, отмеченную на фото. После чего, отгибаете пластик и выводите жгуты проводов из захвата, опустив вниз.

Над прежде снятым правым бардачком, заглянув снизу, под торпеду, посередине подушки безопасности переднего пассажира, необходимо найти и разъединить разъем (синего цвета). Это разъем подушки безопасности, которая снимается вместе с панелью приборов. На фото место разъема отмечено красной стрелкой, а точками провод этого разъема.

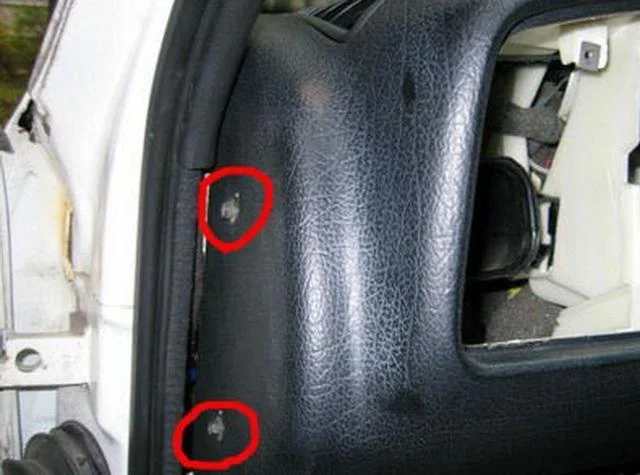

Не стоит забывать, что слева и справа по краям торпеды установлено по одному динамику магнитолы, каждый из которых имеет по два разъема подключения. Отключаем эти четыре разъема, ищите их под торпедой по левому и правому краю над воздуховодами, вооружившись подсветкой. Сняв декоративные пластиковые накладки, головкой на 8 откручиваем по два болтика по бокам торпеды, по два слева и справа.

Не забываем отстегнуть две хитрые клипсы и открутить один малозаметный саморез крепления снизу центрального воздуховода. Это нужно, чтобы облегчить снятие и последующую установку панели приборов. Центральный воздуховод снимаем одновременно с торпедой, не забывая отсоединить от него 2 толстых патрубка, левого и правого сопла.

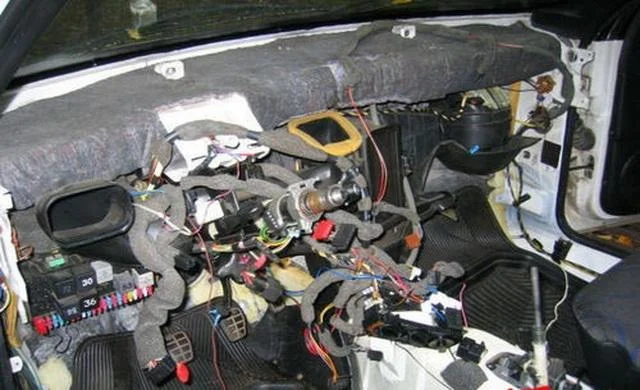

Осторожно взявшись по краям за торпеду, желательно с помощником, снимаем ее, потянув от лобового стекла. Результат видим на фотографии. Сняли торпеду и демонтируем корпус воздухораспределителя, внутри которого располагается радиатор печки.

Демонтируем корпус воздухораспределителя. Снимаем хомуты и отсоединяем два резиновых патрубка от пластиковых трубок радиатора печки.

Открытые отверстия трубок радиатора печки лучше немедля заткнуть плотно скрученными пробками из тряпки. Тем самым, при снятии корпуса воздухораспределителя, избежим пролития антифриза в салоне автомобиля.

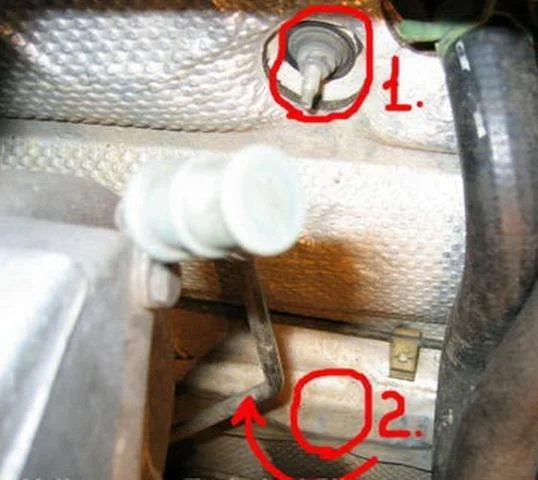

Откручиваем 2 (из 4-х) точки крепления корпуса воздухораспределителя к кузову авто. Эти две гайки откручиваются ключом на 10. Верхняя гайка расположена в легкодоступном месте и хорошо видна на фото, а с нижней придется попотеть, как в её обнаружении, так и откручивании. Нижняя гайка расположена строго по вертикали вниз от верхней гайки. Чтобы найти ее, отгибаем вверх плотный алюминий малого кожуха теплозащиты, потом на ощупь находим и отрываем пятачок от полотна основной теплозащиты перегородки моторного отсека и салона. Там и расположена вторая гайка. Откручивается сложно, лучше использовать головку и гибкий вороток. Гайки имеют под собой шайбы, которые надо аккуратно снять, чтобы не потерять. При обратной сборке, после замены радиатора печки, нижнюю гайку удобно закручивать намагниченной головкой или прилепить гайку к головке на пластилине.

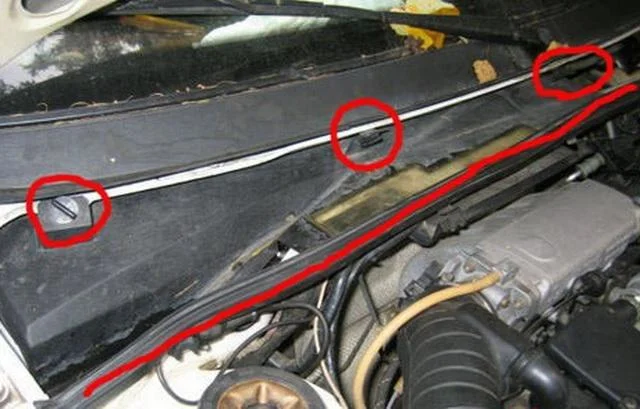

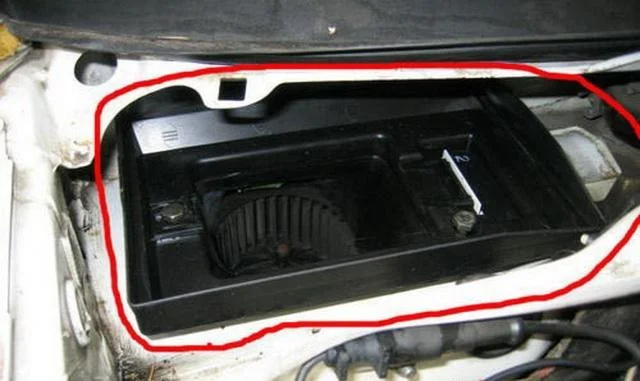

Чтобы открутить две другие точки крепления корпуса распределителя воздуха, снимаем защитный кожух фильтра тонкой очистки воздуха салона.

Под ним обнаруживаем фильтр тонкой очистки воздуха салона.

Аккуратно снимаем его, потянув вверх.

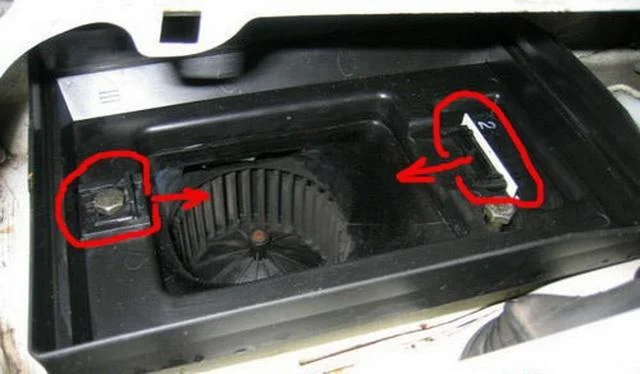

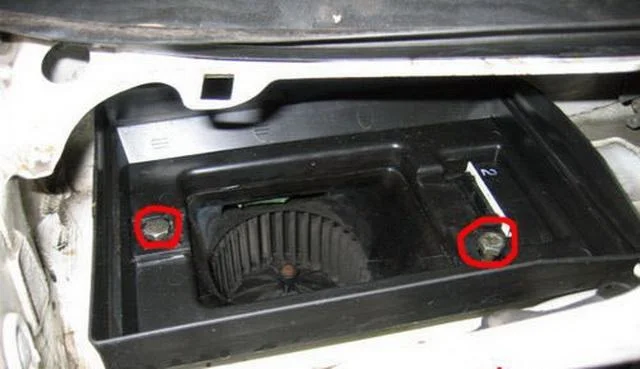

Затем, также аккуратно, отстегиваем две пластиковые клипсы под болтами, с головкой на 13.

Корпус на месте воздушного фильтра салона приподнимаем вверх и снимаем. Откручиваем головкой на 13 последние две точки крепления корпуса распределителя воздуха.

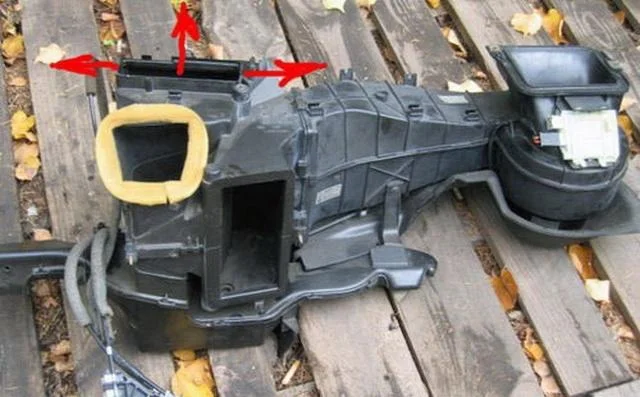

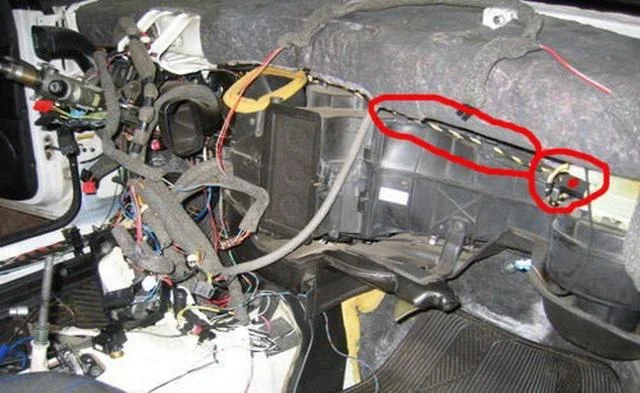

Демонтируем корпус воздухораспределителя и переходим в салон. Отсоединяем разъем от «электромотора печки» и вынимаем уложенный провод с мест крепления.

Подхватываем корпус воздухораспределителя из салона, и осторожно тянем его на себя, стараясь ничего не повредить. прежде чем вынять корпус, убедитесь, что его полному удалению ничего не помешает.

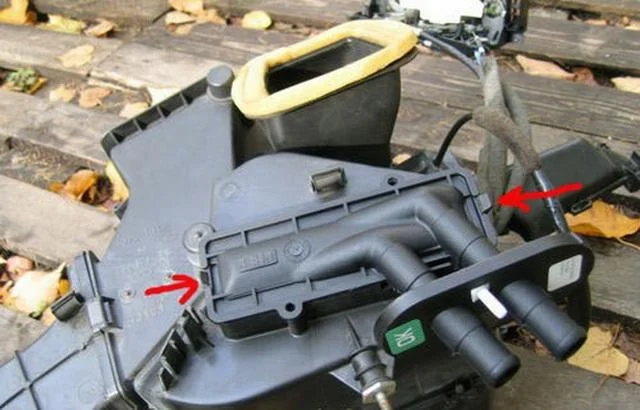

Вынимаем радиатор печки из корпуса воздухораспределителя. Осторожно, не ломая пластиковых защелок, извлекаем радиатор печи из корпуса.

Потекший, китайского производства радиатор печки с треснувшим пластиком входящего патрубка.

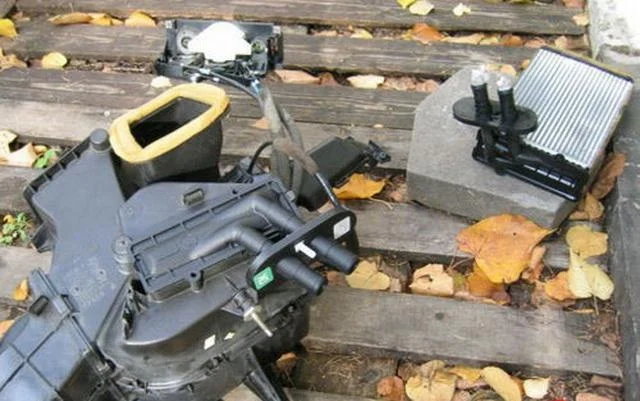

Устанавливаем новый радиатор печки. Приклеиваем к радиатору самоклеющийся поролон, который идет в комплекте с печкой.

Новй радиатор устанавливаем на штатное место. Поскольку поролон новый, радиатор войдет плотно. Чтобы защелкнуть боковые фиксаторы, радиатор требуется посадить полностью.

Установили радиатор. Устали? Как бы не так! Проводим сборку и установку всех узлов в обратном порядке. Удачи!
