Замена радиатора кондиционера на Volkswagen Passat B4 2E
Полезный для владельцев Volkswagen Passat B4 фотоотчет, благодаря которому можно ознакомится с деталями такой процедуры, как замена радиатора кондиционера.
В данном случае предпосылкой к проведению ремонта стало подозрение на негерметичность системы кондиционирования перед заправкой кондиционера. При проверке подсоединением воздуха и погружением в большую ванну с водой в мастерской опасения подтвердились, проблемы с герметичностью проявились в двух местах — в районе крепления кронштейна и на стыке в нижнем углу.
Какой радиатор кондиционера ставить на VW Passat B4 2E?
Оригинальный номер 3A0820413A, средняя цена 24524 руб.
Аналоги:
- Behr Hella 8FC 351 036-791 — 7976 руб.
- Nissens 94179 — 4069 руб.
- Delphi TSP0225073 — 6483 руб.

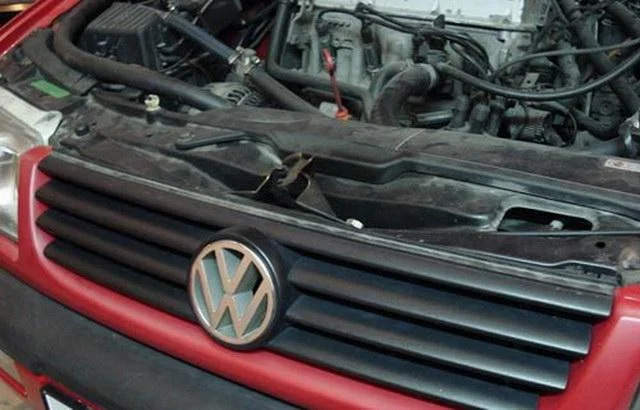

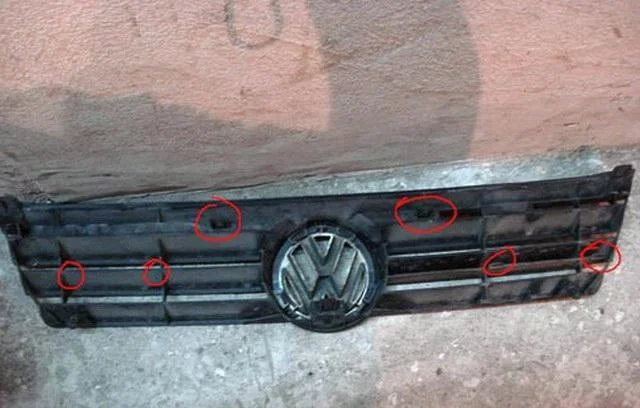

Снимаем решетку радиатора.
Защелки, на которых она держится, хрупкие, извлекайте аккуратно.

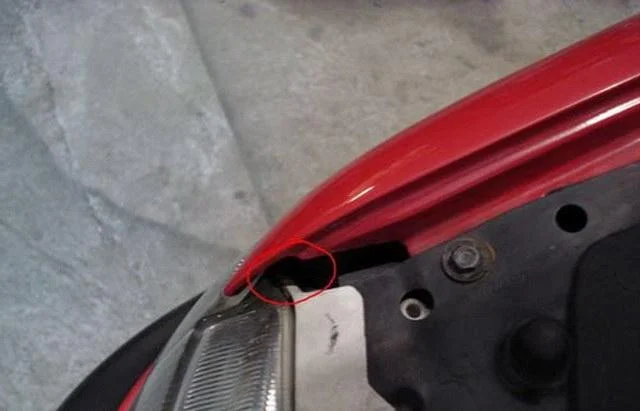

Далее снимаются псевдоповоротники.

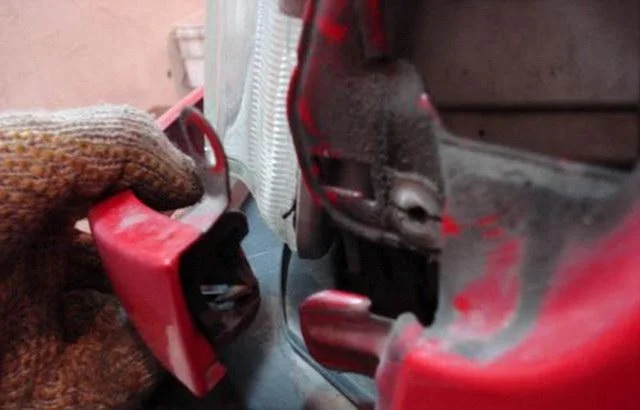

Подходящей отверткой отщелкиваем зажим.
Снимаем обод фар и решетки радиатора.

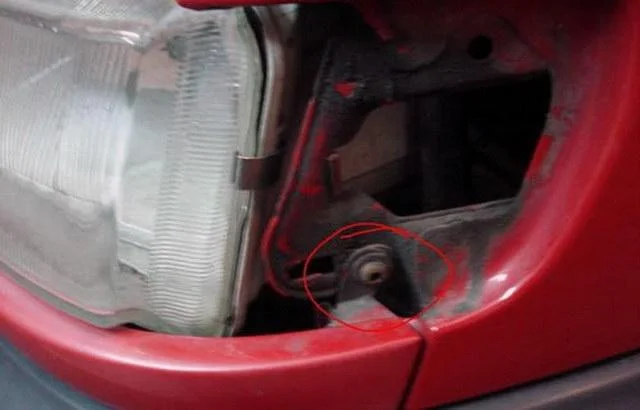

Для этого с каждой стороны откручиваем по болту-звездочке.

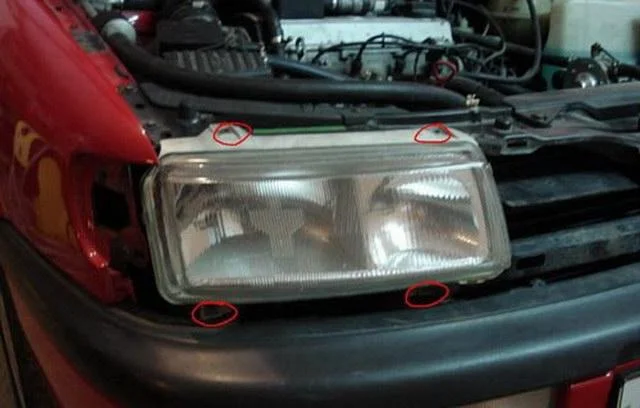

Снимаем фару, открутив четыре указанных болта. С фар аккуратно отсоединяем штекеры.

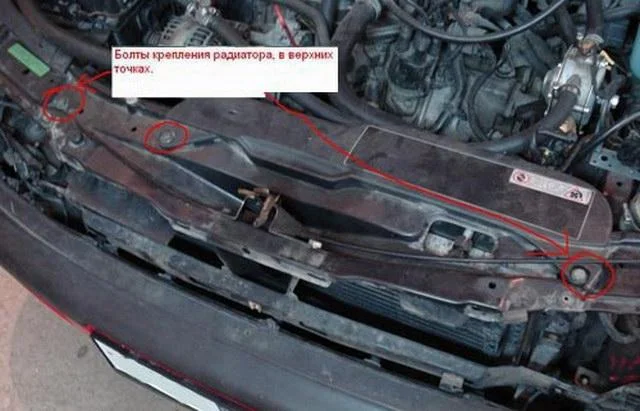

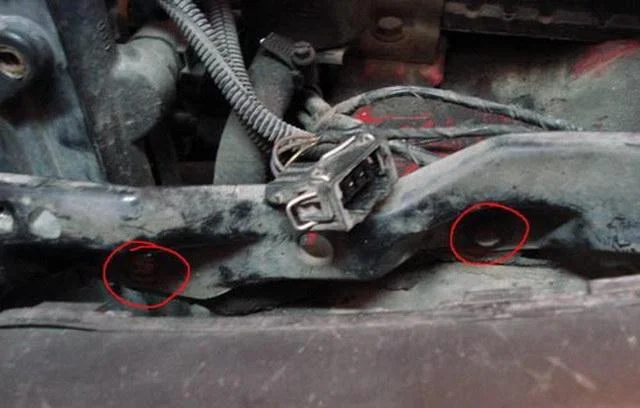

Далее снимается верхняя защитная панель и откручиваются два болта, которые крепят радиатор в верхних точках.

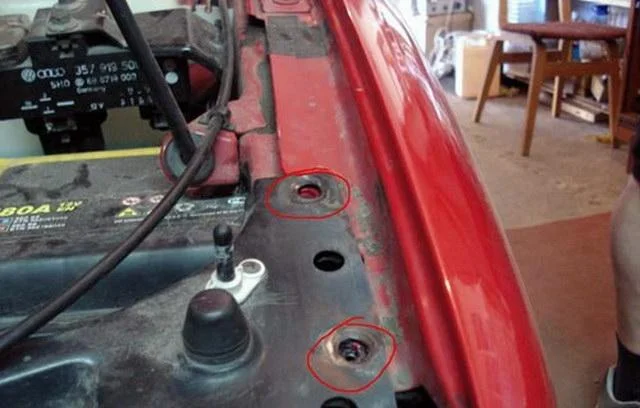

Снимаем панель, на которой закреплены фары, замок капота. Для этого откручиваем два болта по обеим сторонам вверху, и спрятавшиеся болта по два с каждой стороны снизу. Поскольку замок капота остается на тросе, отводим ее в сторону.
Как вариант, можно завести ее за шток крепления крышки капота и зафиксировать большим пластиковым хомутом.

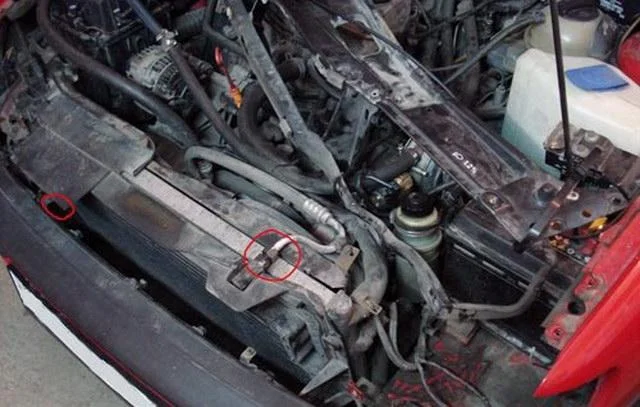

Откручиваем трубки от конденсора, для этого используется разводной ключ с делениями, рожковые будут болтаться, при этом корпус удерживается ключом на 22. Аккуратно, грани не срываем. Вынимаем трубку, не потеряв уплотнительное кольцо. Вторая трубка находиться в нижнем левом углу, стоя лицом к машине. Можно использовать обычный рожковый ключ подходящего размера, ничего не удерживая. Открутили, обнаружили уплотнительное кольцо, либо во входном отверстии конденсора, либо на трубке.

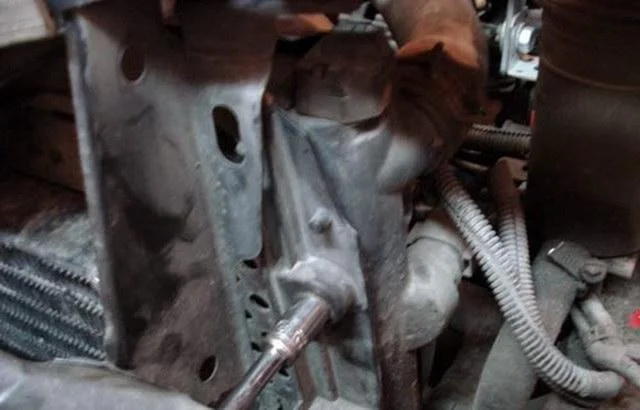

Откручиваем болты крепления радиатора, по два с каждой стороны.

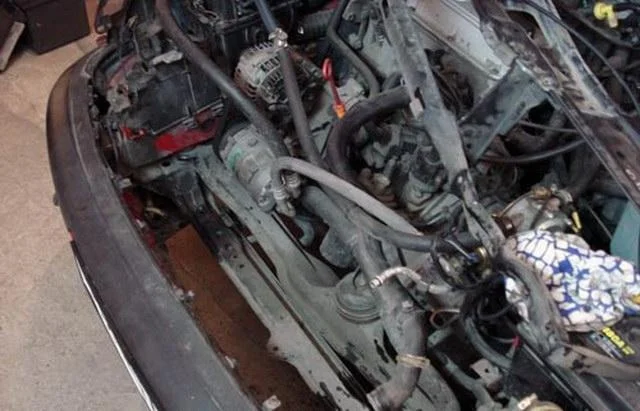

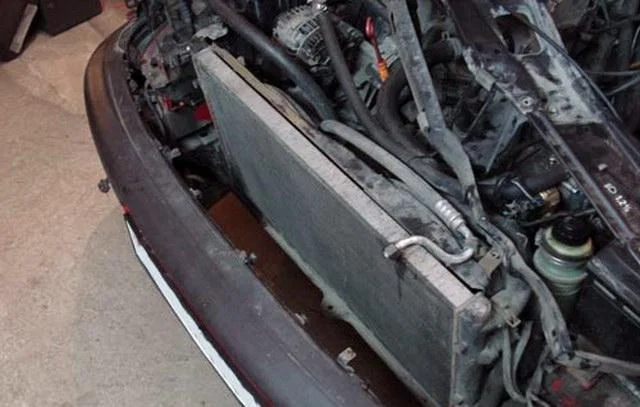

Дальнейшие действия желательно производить с помощником. Необходимо вытащить конденсор вместе с пластиковым кожухом, после снимается чего чистится радиатор охлаждения. Отдаем верхний и нижний патрубки. На верхнем сжимается хомут подходящим инструментом и снимается патрубок, также сливается антифриз. В нижнем патрубке удаляется стопорное кольцо, затем снимаем патрубок.
Осматриваем радиатор после чистки и ставим обратно. Устанавливаем конденсор в обратном порядке. Обратите внимание на уплотнительные кольца патрубков при подсоединении конденсора к ним.

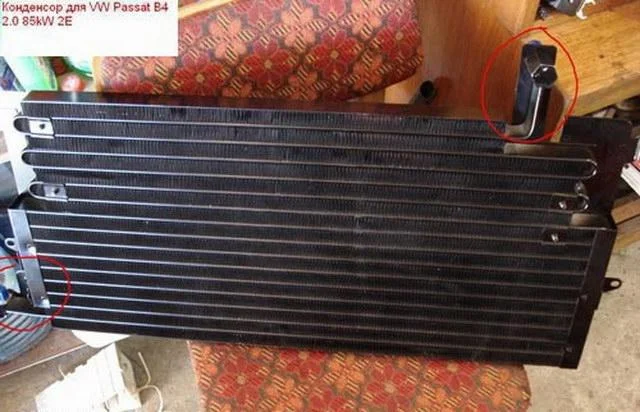

Необходимый радиатор кондиционера.
Собираем все в обратном порядке, кондиционер заправляется положенным хладогентом R134a, 1250 грамм.
