Где находится диагностический разъем ВАЗ 2110

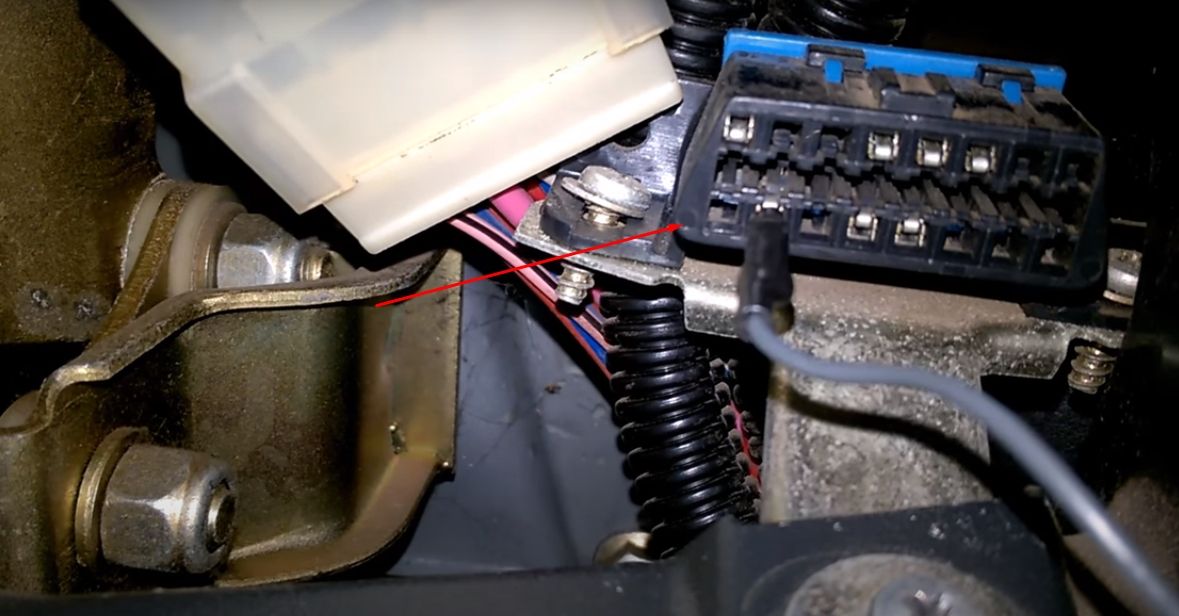

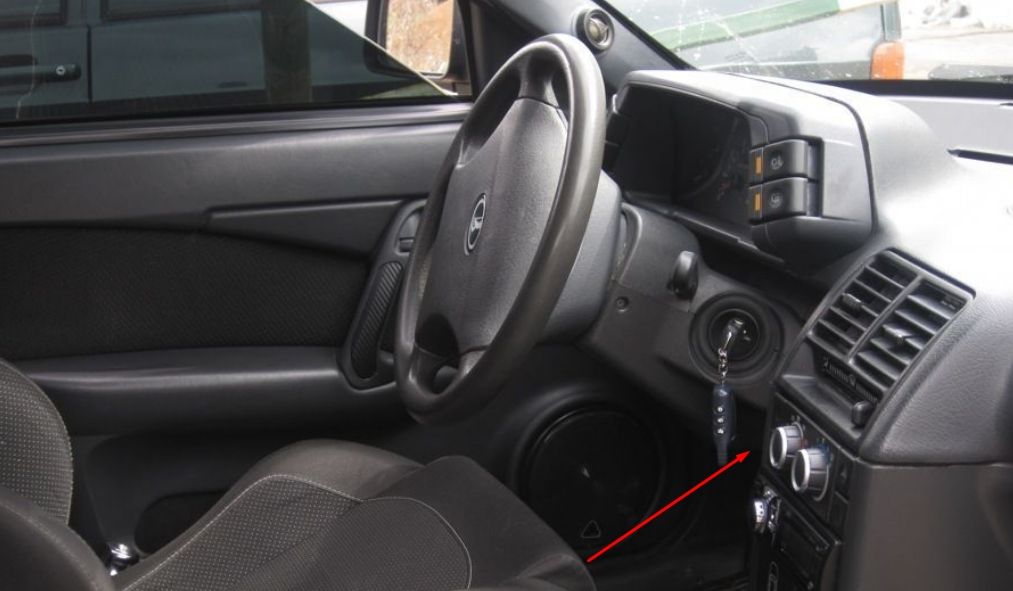

На ВАЗ 2110 диагностический разъем расположен снизу справа возле рулевого колеса. Сама контактная колодка закрыта декоративной крышкой. Найти место где он находится легко по ключу в замке зажигания (как раз прямо за панелью, нужно только заглянуть снизу). Ниже на фото все видно.

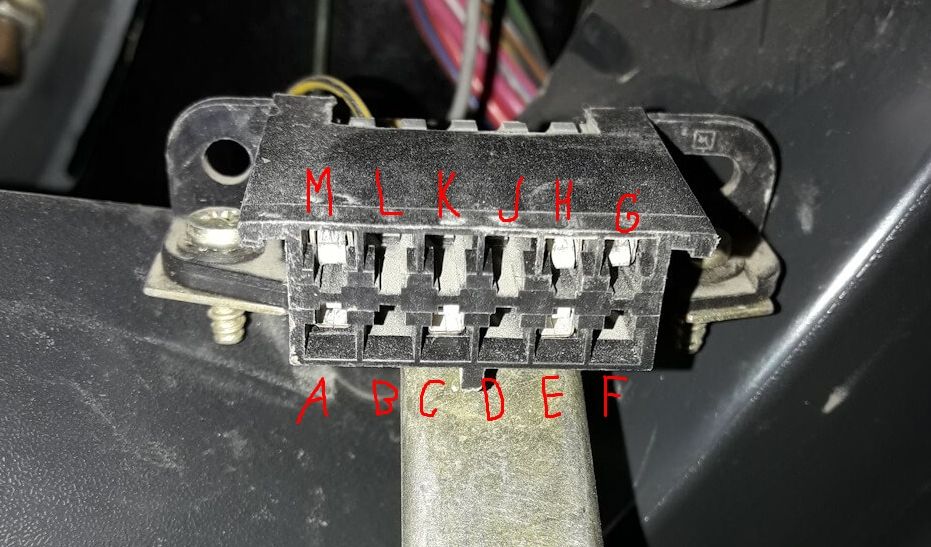

Стоит отметить, что на ВАЗ 2110 1996-2002 года выпуска разъем старого образца идет под OBD1 (12 pin), он прямоугольной формы. Распиновка двенадцати контактного разъема ВАЗ 2110 такое:

• A (черный) — масса;
• B (желтый) — L-линия диагностики;
• D (белый) — CO потенциометр;
• G (белый) — Управление бензонасосом;
• H (красный) — Питание +12В;
• M (синий) — K-линия диагностики.

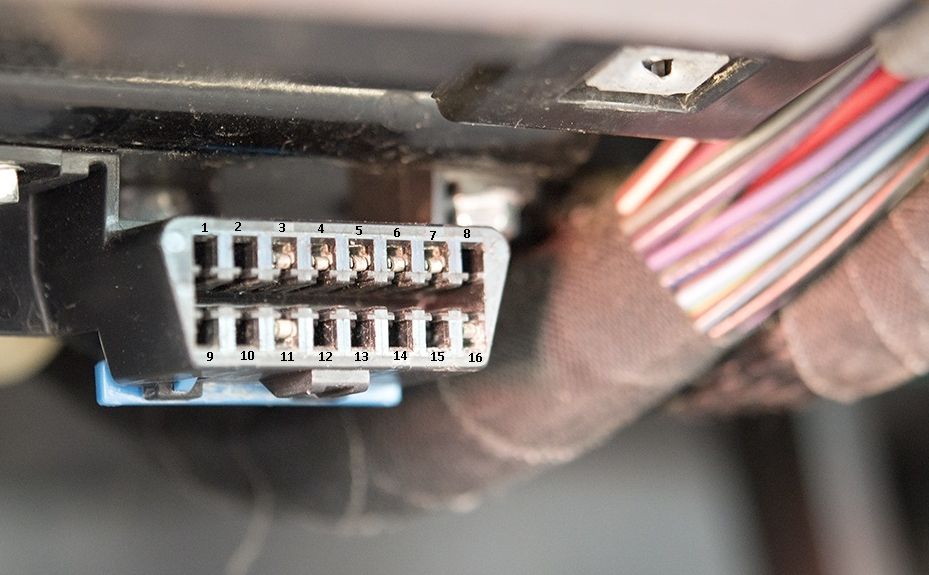

На десятках выпущенных с 2003 по 2007 год разъем нового образца и идет под OBD2 (16 pin), в форме трапеции. Используется  с системами управления: BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2. На 16-ти контактный диагностический разъем на ВАЗ 2110 распиновка выглядит вот так:

• Номер 2 (белый) — J1850 шина+;
• Номер 4 (черный) — масса;
• Номер 5 (черный) — сигнальная масса;
• Номер 6 (белый) — Линия CAN High, J2284;
• Номер 7 (синий) — K-линия диагностики;
• Номер 10 (белый) — J1850 Шина;
• Номер 14 (белый) — Линия CAN-Low, J2284;
• Номер 15 (желтый) — L-линия диагностики;
• Номер 16 (красный) — Питание + 12В.

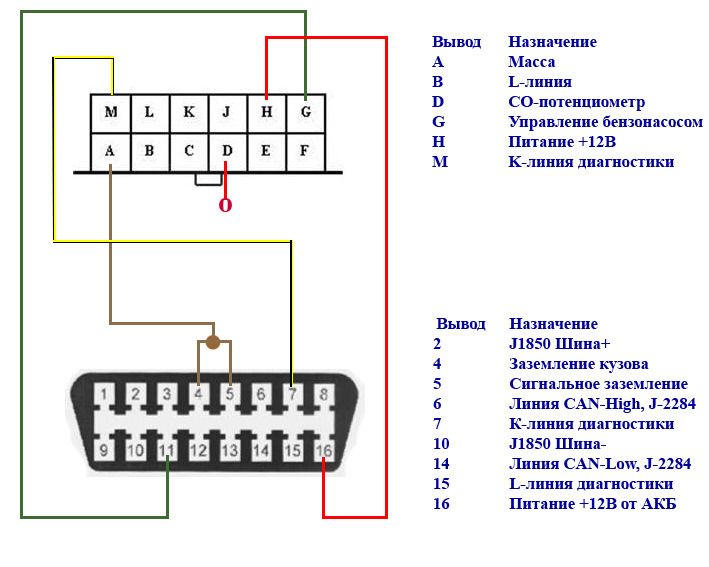

Схема соединения 12 PIN колодки с адаптером 16 PIN

В случае если на твоей ВАЗ 2110 диагностический разъем старого образца (GM12), то переделать под ОБД-2 поможет и вот это видео:
