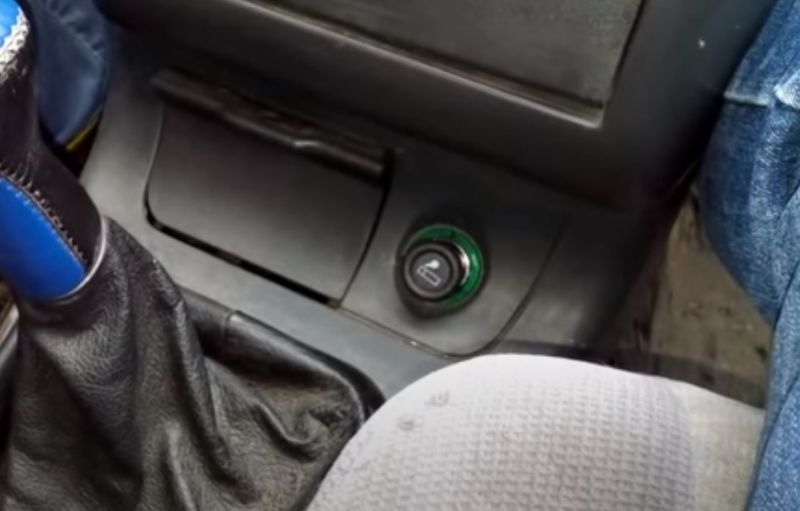

Не работает прикуриватель ВАЗ 2110

Подключались какие-то сильные потребители..? Часто перестает работать если вдруг автонасос подключал через прикуриватель, а не напрямую с АКБ!

Причины могут быть такими:

• сгорел один из двух предохранителей;
• замыкание в проводах или пропала масса;
• замыкание в розетке прикуривателя;
• отказ реле К6;
• проблема в монтажном блоке.

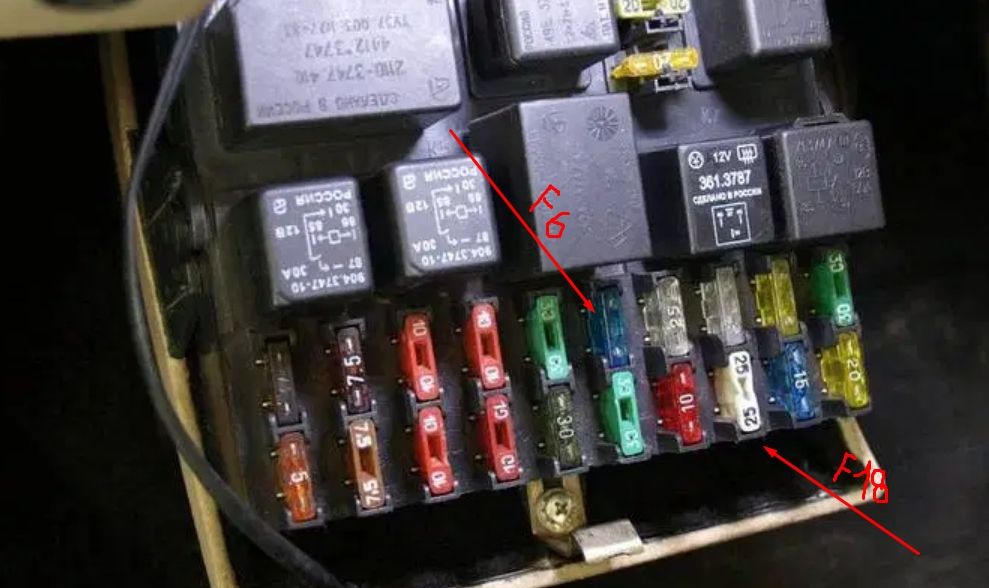

Для начала проверьте целостность предохранителей. Если не знаешь какой предохранитель на прикуриватель у ВАЗ 2110 идет. То на фото отмечены нужные предохранители.

Смотри F6 (15А) и загляни в бардачок. Когда подсветка отсутствует или работы прикуривателя и магнитолы бывает только после включения зажигания, то еще осмотри и F18 (25A) в монтажном блоке в салоне автомобиля напротив себя (под левой ногой водительского места).

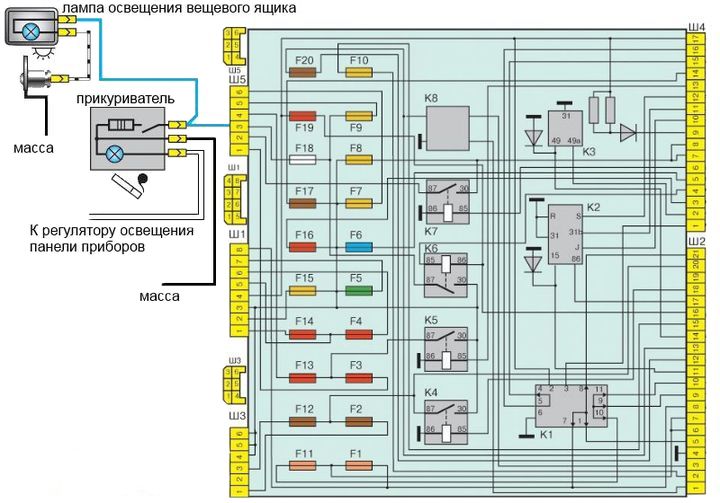

Так как согласно схеме (фото ниже) №6 отвечает как раз за гнездо прикуривателя, а №18 защищает цепь блока управления отоплением и вентиляцией, а также лампу освещения бардачка, которая по схеме подключена через прикуриватель.

Вдруг F6 сгоревший, а при замене опять горит, то проблема внутри розетки прикуривателя. Прозвоните его на предмет короткого замыкания. Если он в КЗ — нужно только менять его на новый (2123-3725010) и больше не совать мощные потребители!

Подробнее об их проверке и проблеме когда на ВАЗ 2110-12 не работает прикуриватель смотри видеоролик:



Если предохранители целые, то нужно проверять проводку. Для начала снимите центральную консоль. Далее проверьте подключение разъемов приходящих на прикуриватель и к монтажному блоку. Они могут быть окислены или неплотно одеты.

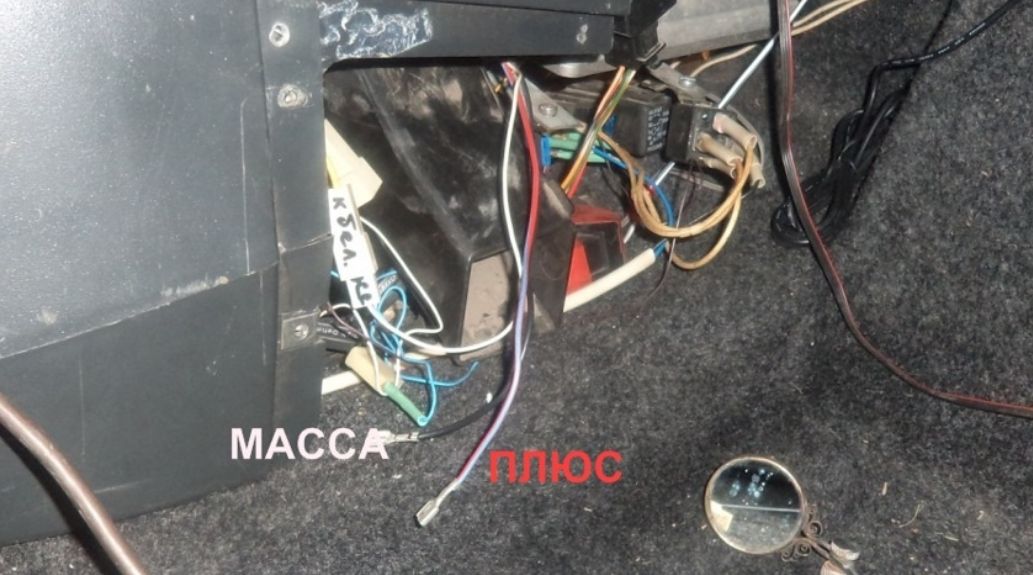

Проверьте если ли плюс и минус на проводах приходящих на прикуриватель. Плюсовой красный провод с синей полосой, минусовой черный. Если нет минуса, то прозвоните черный провод до монтажного блока. Возможен обрыв или проблема в самом монтажном блоке (окислилась дорожка или треснул контакт).

Обратите внимание, к прикуривателю приходит еще и белый провод. Он идет на подсветку гнезда. Как правило, там ничего не ломается, но если у вас на этом проводе нет плюса, то проверить его можно по такому же принципу как описано ниже с красным проводом.

Если не приходит плюс на прикуриватель (красный провод с синей полосой), то сначало проверьте в монтажном блоке реле К6. Оно замыкает контакт и через него идет питание на прикуриватель после включения зажигания. Для проверки измерьте с помощью мультиметра сопротивление катушки реле. Оно должно быть в пределах от десяти до нескольких сотен Ом. Также можно подать питание на катушку и если реле щелкает, значит оно рабочее.

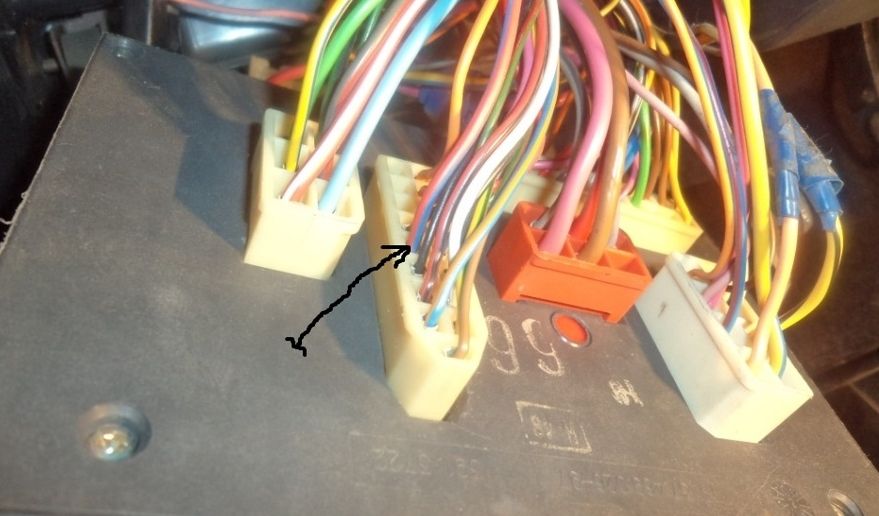

Далее прозвоните красный провод с синей полосой от прикуривателя до монтажного блока (возможен обрыв). Ниже на фото отмечено место, где провод приходит к монтажному блоку.

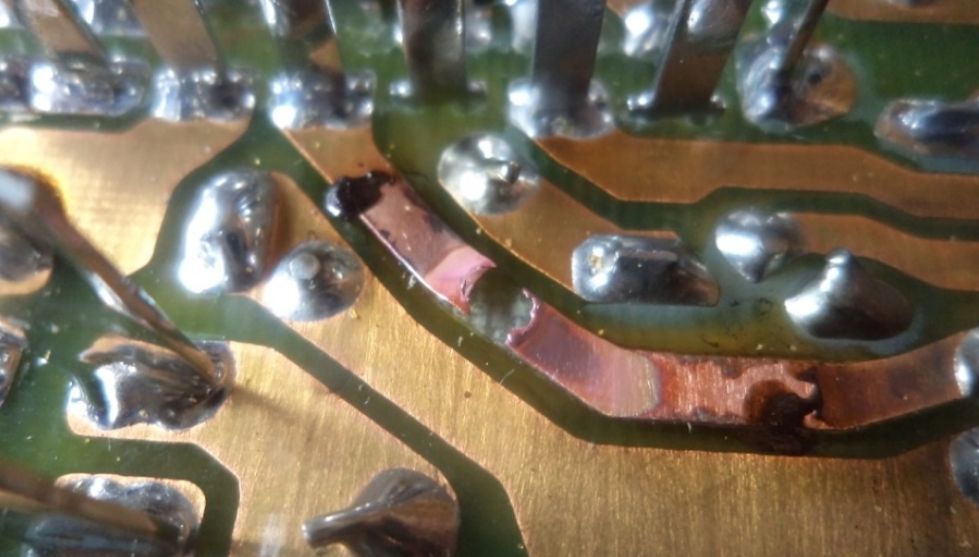

Если провод целый, то проблема в монтажном блоке. Не редкость когда перегорает дорожка. В такое случае лучше заменить монтажный блок в сборе.
