Метки ГРМ ВАЗ 2109

Картинка увеличивается по клику.

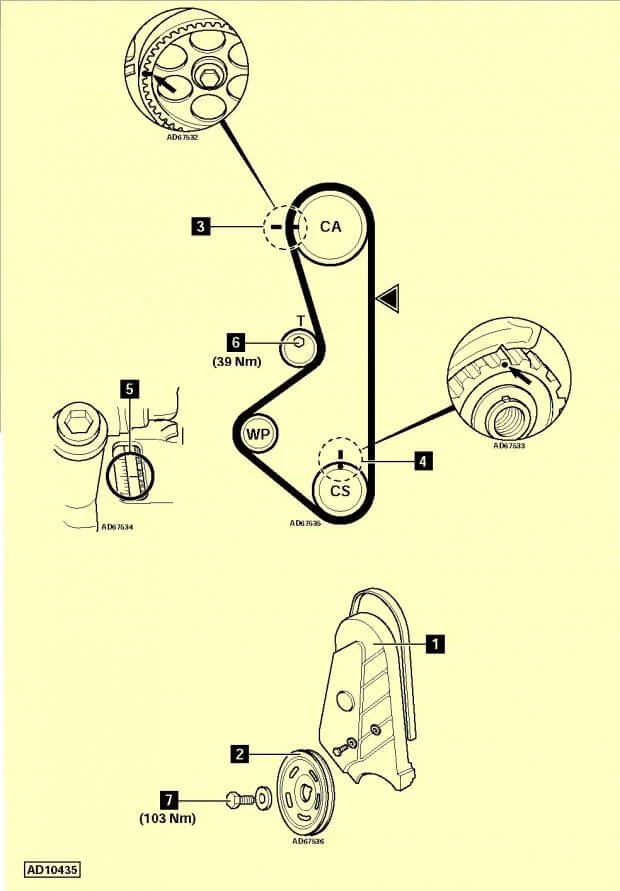

1 — крышка ремня привода ГРМ; 2 — шкив коленвала; 3 — метка распредвала, 4 — метка коленвала; 5 — метка ВМТ маховика; 6 — гайка ролика натяжителя; 7 — болт шкива коленвала.

1) Убедиться, что установочные метки (3 на картинке) и (4) совмещены.

2) Надеть ремень привода ГРМ.

3) Надавить на ролик натяжителя в сторону ремня, чтобы выбрать слабину. Затянуть гайку ролика натяжителя.

4) Повернуть коленвал на 2 оборота по часовой. Проверить совмещение установочных меток.

5) Проверить, можно ли пальцами повернуть ремень на 90 градусов.

6) Повернуть коленвал на 2 оборота по часовой. Проверить совмещение установочных меток.

7) Проверить, можно ли пальцами повернуть ремень на 90 градусов.

8) Если натяжение правильное, тогда затянуть гайку натяжителя (момент 39 Нм) (6).

9) Установить все детали в обратном порядке.

10) Затянуть болт шкива коленвала (момент 103 Нм).
