Диод в цепи возбуждения генератора ВАЗ 2107
ВАЗ (Lada) 2107 2107
В цепи возбуждения генератора обнаружил включенный диод(точнее три параллельных) Д226д. Катодом в сторону генератора. При этом все работает за исключением контрольной лампы. Зарядку определяю по вольтметру.
Попытался его убрать(закоротил). В итоге машина не глохнет, тахометр показывает «пляску» стрелки. Возможно пробит один из диодов генератора? Диоды проверял аккумулятором, предварительно все исправны.
2 Ответы
Вы хотите знать как проверяется диодный мост? Смотрите здесь ...

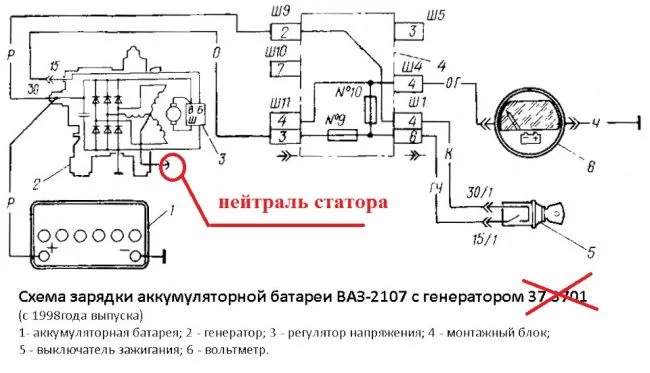

Вот ещё схемы может пригодятся

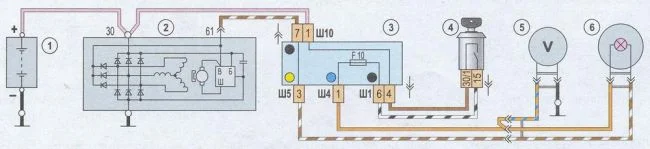

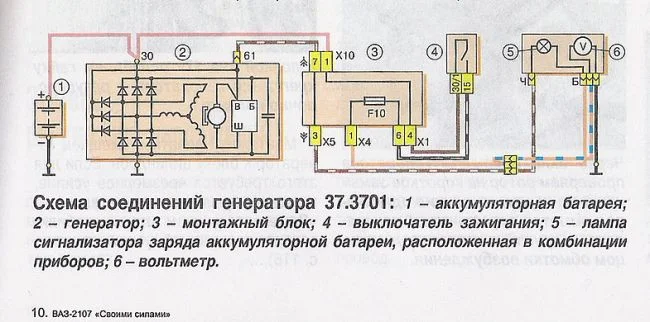

схема электрических соединений генератора 372.3701 — автомобиль ваз 2107
1 — аккумуляторная батарея; 2 — генератор; 3 — монтажный блок; 4 — замок зажигания; 5 — вольтметр; 6 — контрольная лампа заряда аккумуляторной батареи
Нашел причину. Возбуждение на генератор подавалось с разъема Ш11/3 (предохранитель ф9). Это для генератора г222. А у меня 37,3701. Мне это досталось от прежних хозяев. Я переставил провод возбуждения генератора на разъем Ш10/7 и контрольная лампа засветилась. Вопрос закрыт...
