Подкапотное пространство ВАЗ 2109

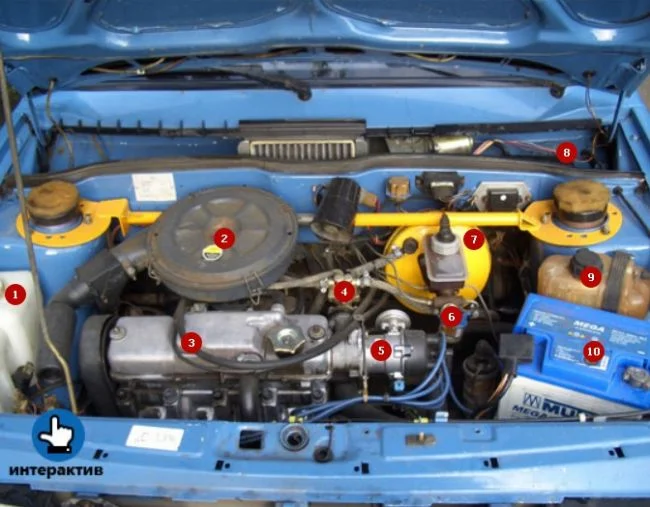

Под капотом ВАЗ 2109

1. Бачок омывателя;
2. Воздушный фильтр;
3. Двигатель;
4. Топливный насос;
5. Распределитель зажигания;
6. Главный цилиндр тормоза;
7. Вакуумный усилитель;
8. Блок реле и предохранителей;
9. Расширительный бачок;
10. Аккумуляторная батарея.

В моторном отсеке двигатель расположен в центре. Над ним стоит воздушный фильтр, от которого в мотор идет воздуховод. Левее установлен бачок омывателя. В правой части моторного блока можно найти распределитель зажигания.

В правом нижнем углу установлен аккумулятор. Чуть выше около него расположился расширительный бачок. Блок реле и предохранителей находится справа сверху за стойкой у приборной панели. Вакуумный усилитель находится рядом, слева от опоры стойки.
